SyncPro JR3W - Support mural pour projecteur Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour projecteur
Marque	Crimson
Modèle	SyncPro JR3W
Capacité de charge maximale	31 kg (70 lb)
Matériau principal	Acier durable
Compatibilité des projecteurs	Projecteurs avec points de montage universels
Types de mur compatibles	Bois massif, béton, blocs de béton (jusqu'à 16 mm de plaque de plâtre)
Réglages	Niveleurs filetés pour ajustement de hauteur, orientation par flèches
Contenu du package	Plaque universelle, pattes universelles, vis à bois, extension, corps JR3
Outils requis	Peu de bois de 4 mm (5/32"), marteau (si nécessaire)
Garantie	10 ans contre les défauts de matériaux et de fabrication
Précautions d'installation	Ne pas dépasser la charge maximale ; pour le béton, utiliser des ancrages adaptés non fournis
Utilisation prévue	Usage intérieur, fixation murale de projecteur
Entretien	Nettoyer avec un chiffon sec ; vérifier périodiquement le serrage des vis
Remarque environnementale	Produit recyclable ; suivre les réglementations locales pour la mise au rebut

FOIRE AUX QUESTIONS - SyncPro JR3W Crimson

Comment installer le support sur un mur en béton ?

Le support n'inclut pas d'ancrages pour béton. Vous devez utiliser des chevilles et vis adaptées au poids du projecteur (31 kg max). Percez des trous au diamètre et profondeur appropriés, puis fixez la plaque de montage. Consultez un professionnel si nécessaire.

Quel est le poids maximal supporté ?

Le poids maximal de l'écran (projecteur) est de 31 kg (70 lb). Ne jamais dépasser cette capacité.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un foret à bois de 4 mm (5/32") et éventuellement d'un marteau. Pour le béton, vous aurez besoin d'un foret à béton et des chevilles adaptées (non fournies).

Ce support est-il compatible avec tous les projecteurs ?

Il est compatible avec la plupart des projecteurs grâce à une plaque universelle et des pattes réglables. Vérifiez que votre projecteur dispose de points de fixation standard (généralement 3 ou 4 trous).

Comment régler la hauteur du projecteur ?

Utilisez les niveleurs filetés situés sur les pieds. Tournez-les pour aligner la hauteur de chaque pied avant de serrer définitivement les vis.

Y a-t-il une garantie ?

Oui, Crimson offre une garantie de 10 ans contre les défauts de matériaux et de fabrication pour les achats aux États-Unis. Pour les autres pays, contactez votre distributeur local.

Puis-je installer le support sur un mur en placoplâtre ?

Oui, si le placoplâtre ne dépasse pas 16 mm d'épaisseur et que les montants sont en bois massif. Les vis à bois fournies doivent être ancrées dans les montants.

Que faire si les vis fournies ne conviennent pas à mon mur ?

Pour les murs en béton ou brique, vous devez utiliser des ancrages adaptés au poids du projecteur. Les vis à bois fournies sont uniquement pour les murs en bois massif.

Comment orienter correctement le projecteur ?

Lors de l'assemblage, assurez-vous que les flèches sur le corps JR3 et l'extension pointent dans la même direction que l'objectif du projecteur. Serrez ensuite les vis.

Le support est-il livré avec des ancrages pour béton ?

Non, les ancrages pour béton ne sont pas inclus. Il est de la responsabilité de l'installateur de choisir des attaches appropriées pour le poids du projecteur et le type de mur.

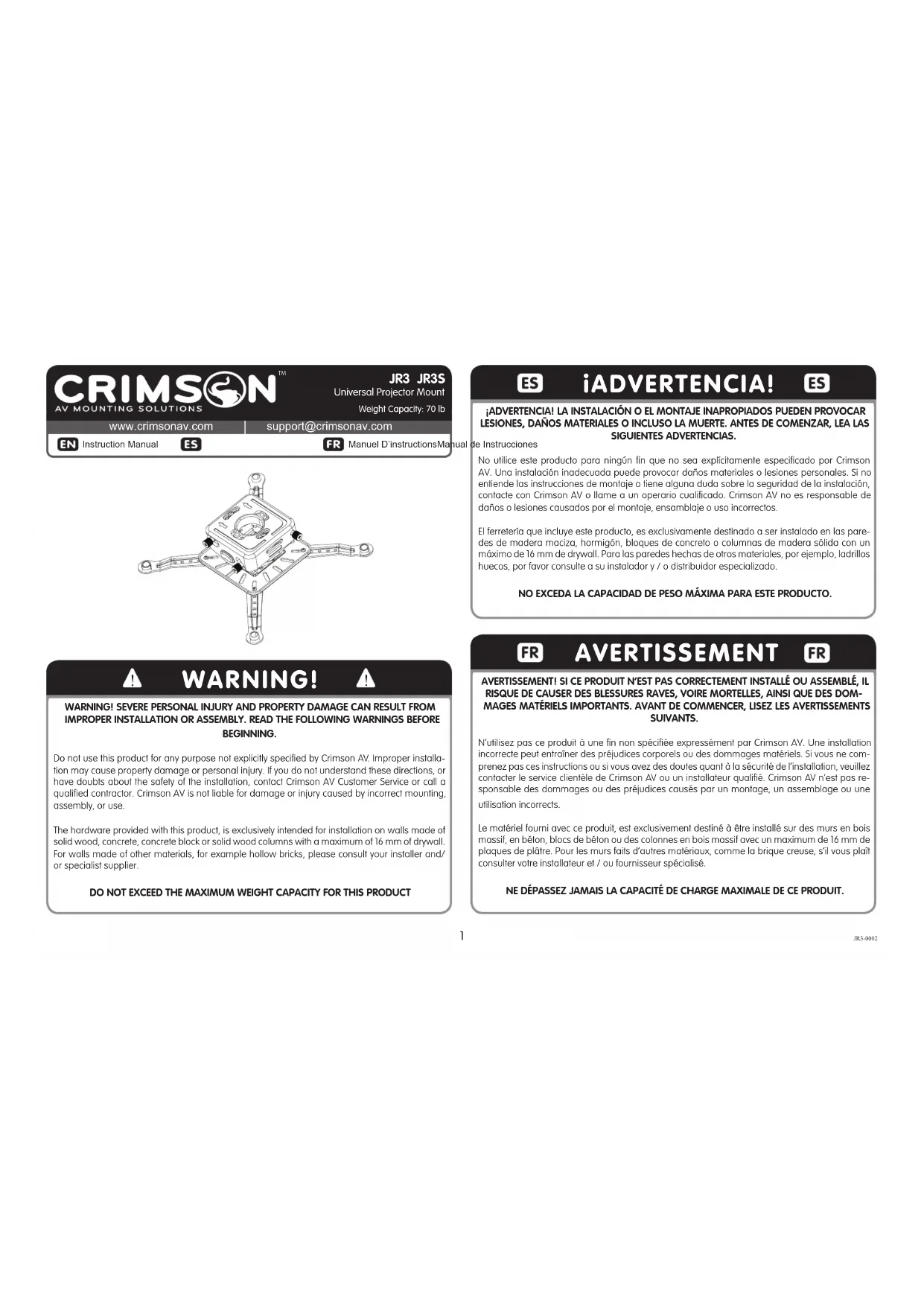

MODE D'EMPLOI SyncPro JR3W Crimson

N'utilisez pas ce produit à une fin non spécifiée expressément par Crimson AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l'installation, veuillez contacter le service clientèle de Crimson AV ou un installateur qualifié. Crimson AV n'est pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.

Le matériel fourni avec ce produit est exclusivement destiné à être installé sur des murs en bois massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de plaques de plâtre. Pour les murs faits d'autres matériaux, comme la brique creuse, s'il vous plaît consulter votre installateur et/ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

Poids maximal de l'écran

70lb / 31kg

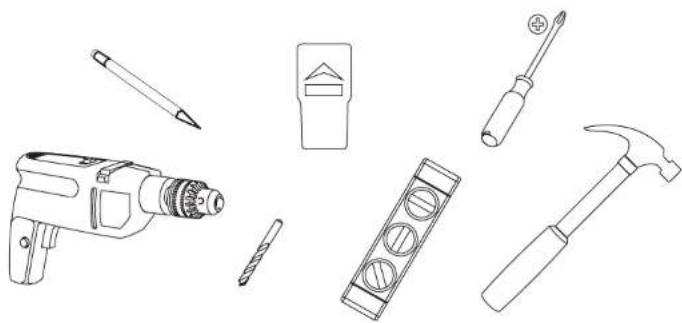

Outils nécessaires

Peu de bois de 4mm - 5/32". Marteau si nécessaire

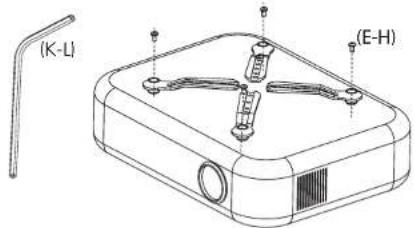

Déterminer la longueur de la jambe correcte nécessaire. Fixez les quatre pieds au projecteur en utilisant les vis fournies. Laissez les vis lâches - ne serrez pas jusqu'à l'étape n° 1-4.

Réglez les niveleurs filetées. Alignez la hauteur de chaque pied.

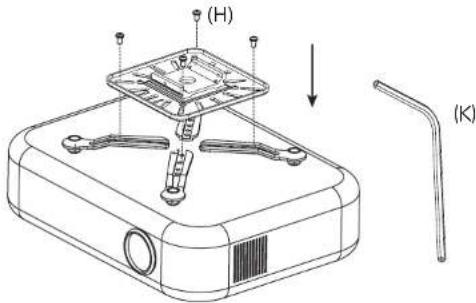

Fixer la plaque universelle (Y) et les pattes universelles (Z)

(H) (K)

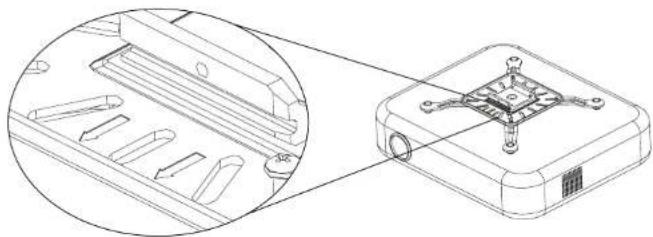

Assurez-vous que les flèches pointent dans la même direction que l'objectif, puis serrez les vis.

Certains projecteurs ont un seul point d'attache. Dans ce cas, se fixent directement sur la plaque universelle.

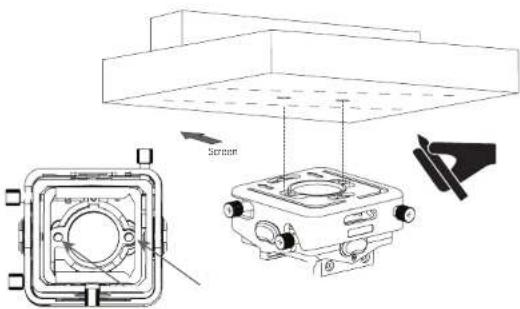

Utilisation (X) pour marquer les emplacements des trous sur le milieu des solives de bois.

Utilisez un 4mm - 5 / 32" bits du bois pour faire un 65mm / 2.5" trou profond sur les marques.

Utilisez des vis à bois (A) pour fixer la plaque de plafond à la poutre en bois.

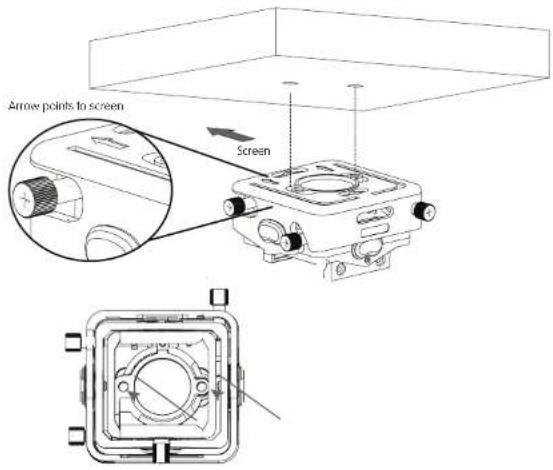

Le JR3 ne pas avec le matériel nécessaire pour le montage sur une surface en béton. Il est de la responsabilité du client et / ou l'installateur pour sélectionner les attaches d'ancrage qui sont prévus pour le poids du projecteur installé. NE PAS utiliser les vis à bois fournies avec le JR, à installer dans la structure en béton.

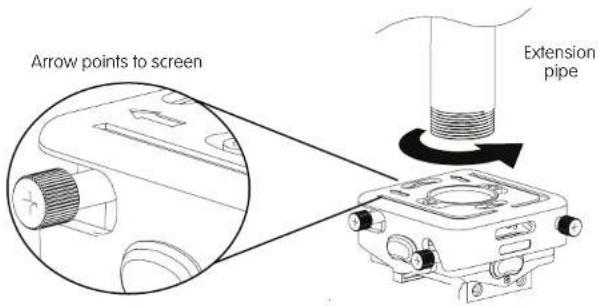

Enfilez le corps JR3 sur (X) l'extension avec les flèches pointant vers l'écran.

Nous vous félicitons pour l'achat de ce produit Crimson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusque dans les moindres détails. Crimson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à quelque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC réfute toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour quelque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main-d'œuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.
