JRW - Accessoire de projecteur Crimson - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support de projecteur universel
Marque	Crimson
Modèle	JRW
Charge maximale	22,7 kg (50 lb)
Matériau	Acier (estimation)
Couleur	Noir (estimation)
Installation au plafond	Solives bois ou béton structurel
Diamètre de tube fileté	1,5 pouces
Outils requis	Mèche à bois 4 mm, mèche maçonnerie 10 mm, marteau, clé Allen
Fixation incluse	Vis à bois, chevilles béton, vis de sécurité
Garantie	10 ans contre défauts de matériaux et fabrication
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - JRW Crimson

Quel est le poids maximum supporté par le support Crimson JRW ?

Le support peut supporter jusqu'à 22,7 kg (50 lb).

Ce support est-il compatible avec tous les projecteurs ?

Le support est universel avec des adaptateurs réglables. Vérifiez que les trous de montage du projecteur correspondent aux pattes de fixation.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une mèche à bois de 4 mm pour les solives bois, d'une mèche maçonnerie de 10 mm pour le béton, d'un marteau, et de clés Allen (fournies).

Puis-je installer ce support sur un plafond en béton ?

Oui, le support peut être installé sur du béton structurel d'une densité d'au moins 2000 psi. Utilisez les chevilles béton fournies.

Comment fixer le support sur des solives en bois ?

Utilisez le gabarit pour marquer les trous, percez avec une mèche à bois de 4 mm sur une profondeur de 65 mm, puis vissez la plaque de plafond avec les vis à bois fournies.

Y a-t-il une vis de sécurité pour empêcher le projecteur de glisser ?

Oui, une vis de sécurité (pièce J) est fournie pour verrouiller le projecteur après installation.

Le support est-il livré avec tous les accessoires nécessaires ?

Le kit comprend la plaque de plafond, les vis, les chevilles, les adaptateurs universels, les clés Allen et la vis de sécurité. Vérifiez la liste complète dans la notice.

Quelle est la durée de la garantie ?

La garantie est de 10 ans contre les défauts de matériaux et de fabrication, valable uniquement pour les achats aux États-Unis.

Comment nettoyer et entretenir le support ?

Essuyez avec un chiffon doux et sec. Évitez les produits chimiques agressifs. Vérifiez périodiquement le serrage des vis.

Puis-je utiliser un tube fileté plus long pour adapter la hauteur ?

Le support est conçu pour un tube fileté de 1,5 pouces. Vous pouvez utiliser un tube plus long, mais assurez-vous qu'il soit suffisamment solide et compatible.

MODE D'EMPLOI JRW Crimson

Poids maximal de l'écran

50lb / 22.7kg

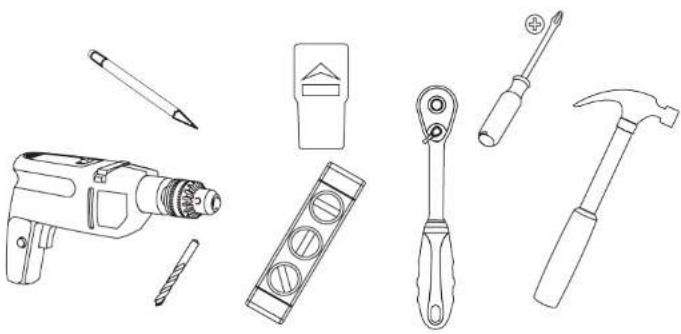

Outils nécessaires Frssaires

Wood bit 4mm - 5/32". Masonary bit 10mm - 3/8". Hammer if necessary

Madera poco 4mm - 5 / 32". Mamposteria poco 10mm - 3 / 8". Martillar si es necesario

Peu de bois de 4mm - 5/32". Peu maçonnerie 10mm - 3/8". Marteau si nécessaire

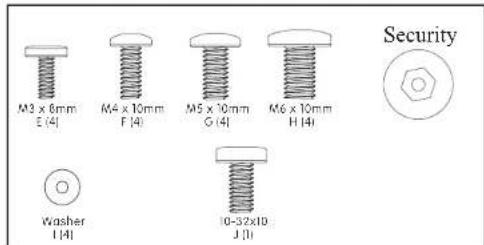

Contenu du paquet Conte (Fitt emballage

14×2.5 A(2)

CII

D(1)

JR0002

Instructions d'installation

Utilisation du CI pour marquer les emplacements des trous sur le milieu des solives de bois.

1a-1

Veiller à ce que les trous sont au centre des solives de bois.

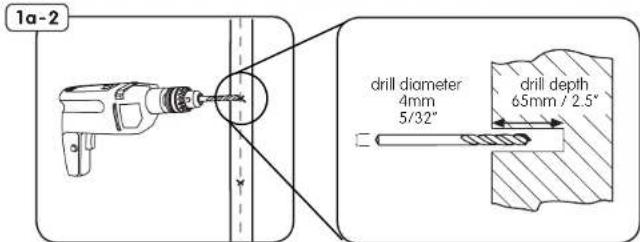

Utilisez un 4mm - 5 / 32 bilis du bois pour faire un 65mm / 2.5 trou profond sur les marques.

1a-3

Utilisez des vis à bois (A) pour fixer la plaque de plafond à la poutre en bois.

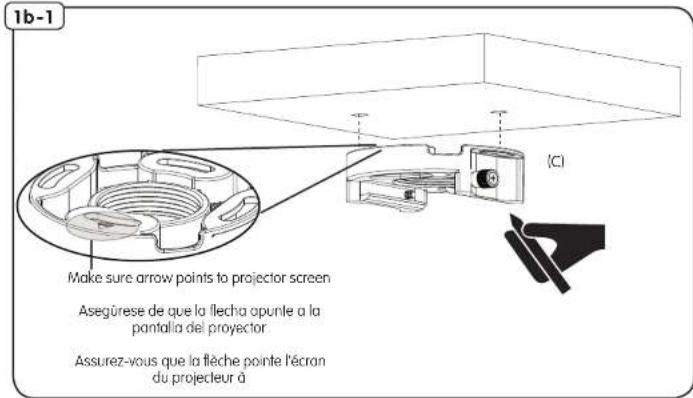

Utilisation (C) pour marquer les emplacements des trous.

Installez seulement sur les surfaces de structure, faites de béton avec une densité d'au moins 2000psi.

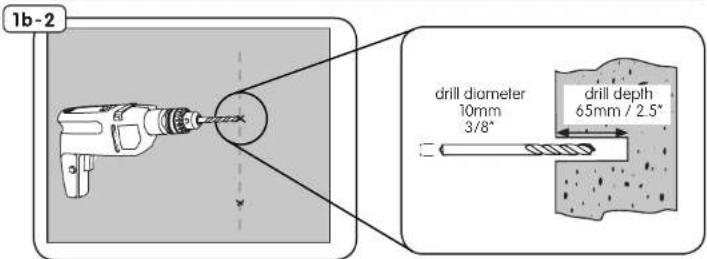

Utilisez un 10mm - 3/8" bit de maçonnerie pour faire un 65mm / 2.5" deep hole sur les marques.

Installer les ancrages de béton (B) et fixez la plaque du projecteur avec les vis (A).

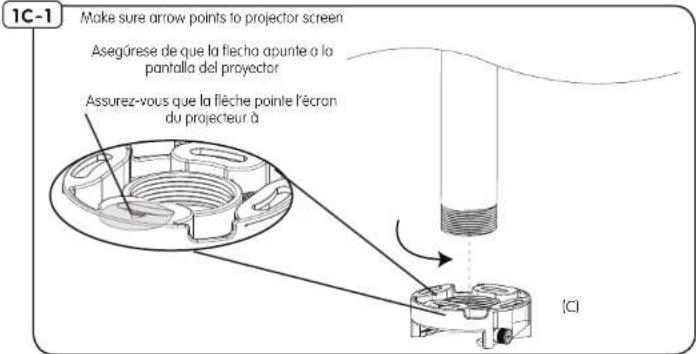

Enrosque le support de projection au tube roscado.

1b-3 1.5" THREADED PIPE INSTALLATION
EN	Allign arrow and tighten security screw to lock the rotation.
ES	Alinee la flecha con la pantalla del projector. Apriete el tornillo para bloquear la rotación.
FR	Alignez la flèche à l'écran du projeteur. Serrer la vis de sécurité pour bloquer la rota-lion.

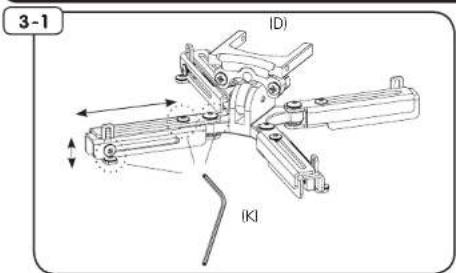

3-1	ATTACH UNIVERSAL BRACKET
EN	Loosen security screws as needed to adjust adapter to fit the projector hole pattern.
ES	Aflaje los tornillos de seguridad según sea Necessary para ajustar el adaptador para encajjar el patrón de agujeros del projector.
FR	Desserrer les vis de sécurité que nécessaire pour régler adaptateur pour s'adapter à la configuration de trous du projeteur.

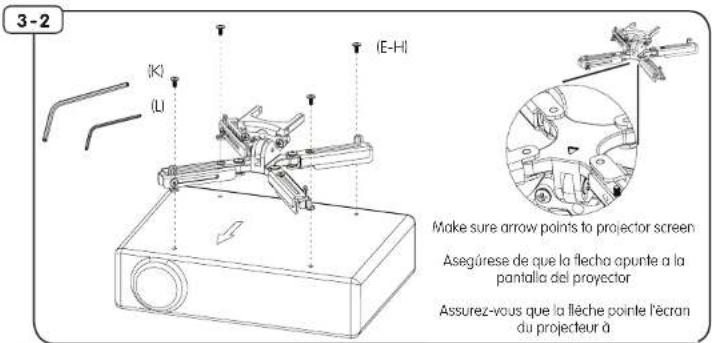

ATTACH UNIVERSAL BRACKET3-2
EN	Use screws (E-H) and allen wrenches (K) or (L) to attach universal adapter.
ES	Si los tornillos (FL) se necesitan, a continuación, utilizar multíplles arandela (PI).
FR	Si les vis (FL) sont nécessaires, puis utilisez multi-rondelle (PI).

EN Slide projector into ceiling plate and tighten thumb screw. FR Projecteur de diapositives dans la plaque de plafond et serrez les vis de serrage.

Installer la vis de sécurité [J].

Nous vous félicitons pour l'achat de ce produit Cyrilom! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusqu'aux moindres détails. Cyrilom AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC refuse toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelconque. Crimson AV LLC refuse toute responsabilité pour des dommages résultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC refuse également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'œuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les spécifications sont sujettes à changement sans préavis.
