Type de produit	Support mural pour téléviseur
Marque	Crimson
Modèle	C6360A
Capacité de charge maximale	150 lb / 68 kg
Installation sur bois	Foret à bois 4 mm (5/32"), profondeur 65 mm (2.5")
Installation sur béton	Foret maçonnerie 8 mm (5/16"), profondeur 32 mm (1.25"), densité min. 2000 psi
Compatibilité Unistrut	Kit HU4 requis (non inclus)
Inclinaison	Oui, après accrochage
Matériaux	Acier durable
Couleur	Noir (estimation)
Dimensions de la plaque murale	Non spécifié, adaptable
Distance minimale au mur	Variable selon montage
Type de fixation	Vis et chevilles fournies
Outils nécessaires	Forets, clé à douille 3/8", tournevis, marteau (si nécessaire)
Garantie	10 ans contre défauts de matériaux et fabrication (États-Unis uniquement)
Nettoyage	Chiffon doux et sec
Réparabilité	Pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - C6360A Crimson

Quel est le poids maximum supporté par le support Crimson C6360A ?

Le support mural Crimson C6360A supporte un poids maximal de 150 lb (68 kg).

Puis-je installer ce support sur un mur en béton ?

Oui, pour une installation sur béton, utilisez un foret maçonnerie de 8 mm (5/16") et percez à 32 mm (1.25") de profondeur. Assurez-vous que le béton a une densité d'au moins 2000 psi.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un foret à bois de 4 mm (5/32") ou d'un foret maçonnerie de 8 mm (5/16"), d'une clé à douille 3/8", d'un tournevis et éventuellement d'un marteau.

Le support est-il compatible avec le système Unistrut ?

Oui, le support est compatible Unistrut. Utilisez le kit de montage HU4 (non inclus) pour fixer le support sur un rail Unistrut.

Comment fixer les supports de montage au téléviseur ?

Alignez les supports de montage (pièce E) sur les trous situés à l'arrière du téléviseur. Utilisez la visserie fournie et serrez à la main avec un tournevis. N'utilisez pas d'outils électriques.

Que faire si les vis fournies sont trop longues pour mon téléviseur ?

Utilisez les entretoises (R/S) fournies entre le téléviseur et le support pour ajuster la longueur. Si les vis touchent le fond, ajoutez des rondelles (non incluses) pour éliminer le jeu.

Comment accrocher le téléviseur après avoir fixé le support ?

Accrochez d'abord le haut du support sur la plaque murale, puis abaissez et inclinez le téléviseur vers la boîte de plafond jusqu'à ce qu'il s'enclenche. Serrez ensuite les vis de fixation pour verrouiller l'ensemble.

Le support est-il garanti ?

Oui, Crimson offre une garantie de 10 ans contre les défauts de matériaux et de fabrication. Cette garantie s'applique uniquement aux produits achetés aux États-Unis.

Puis-je installer ce support seul ou faut-il être deux ?

Il est recommandé d'être deux personnes pour installer le support, surtout lors de l'accrochage du téléviseur en raison du poids et de la manipulation.

Comment nettoyer le support mural ?

Utilisez un chiffon doux et sec pour dépoussiérer le support. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

MODE D'EMPLOI C6360A Crimson

Poids maximal de Iecran

150lb / 68kg

TOOLS Required

Peu de bois de 4 mm - 5/32". peu maconnerie 8m - 5/16". 3/8" Clé à douille. Marteau si nécessaire.

Package contents

Asegürese de que los agujeros estan en el centro de la viga de madera. Veiller à ce que les trous sont au centre des solves de bois

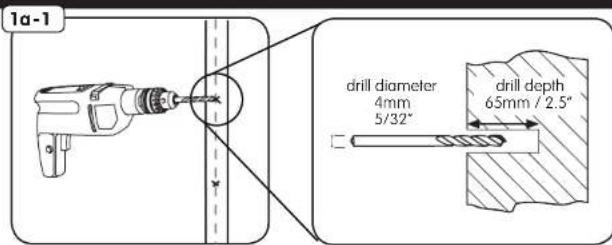

1a-1

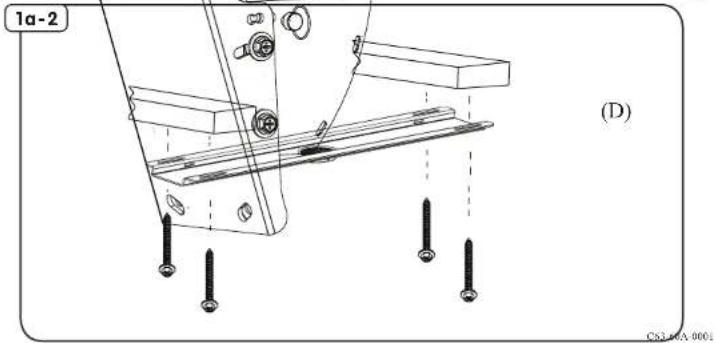

WOOD JOIST Installation

Utilise 4mm x 32" bits du bois pour faire un 65mm / 2.5" trou profond sur les marques

1B-1

Utilisze un 8mm-5/16" bits de maconnerie pour faire un 32mm/1.25" trou profond sur les marques.

Warning!

Installez seulement sur les surfaces de structure, faite de béton avec une densité d'au moins 2000psi.

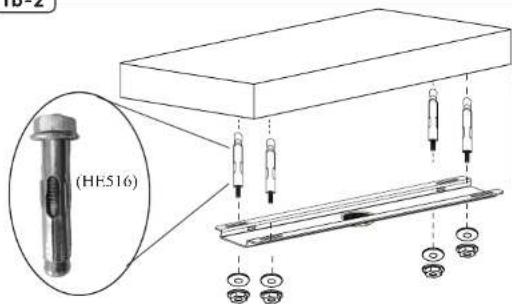

1B-2

EN Es Arcos de exocion no inclados (tuluo de la orden HE516) FR Ordinanco sur les liques pour HE516

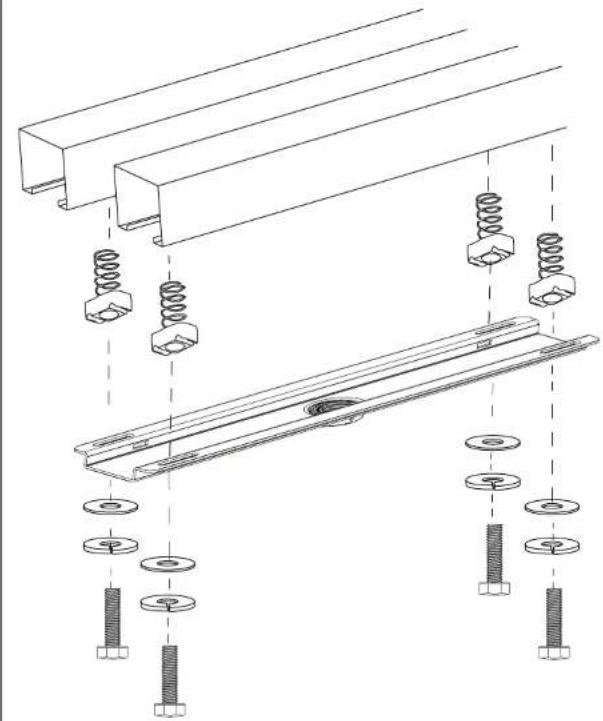

Unistrut installation

EN Attach to unistrut using kit HU4 ES Instalar para unisirul. El uso del equipohos HU4. FR Installer le sur Unistrut. HU4 Utiliser le kit de matériel.

1C-1

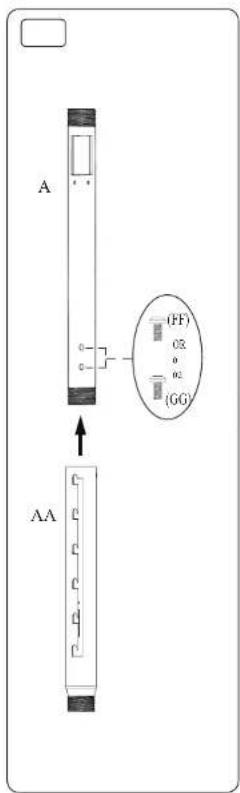

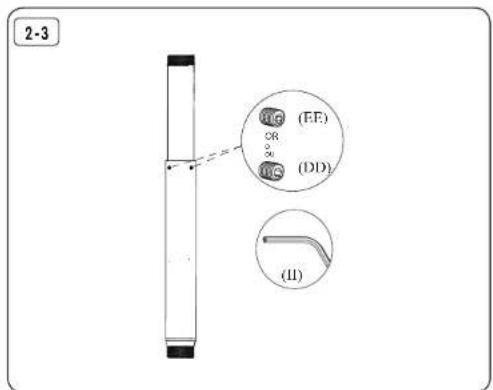

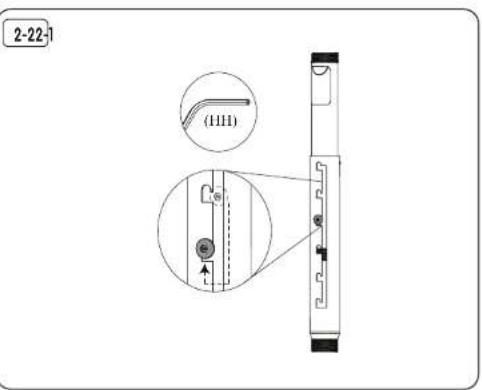

Se glisser la colonne (A) dans la colonne (AA). Adjuster a la longueur désirée. Lock en place avec des vis.

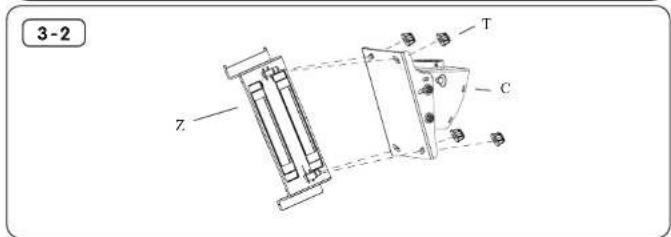

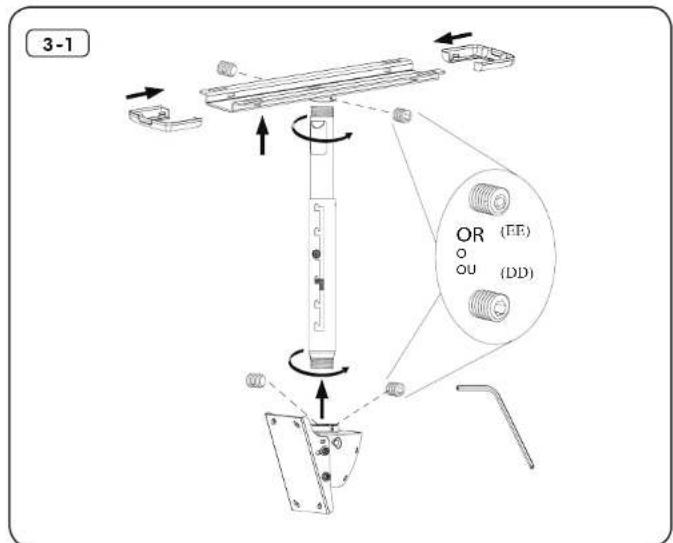

Assemble ceiling BOX

Enfilier de colonne dans l'adaptateur de plafond. Fixer la boite de plafond sur la colonne. Fixez avec des vis. Fixez la plaque de montage au boitier de plafond.

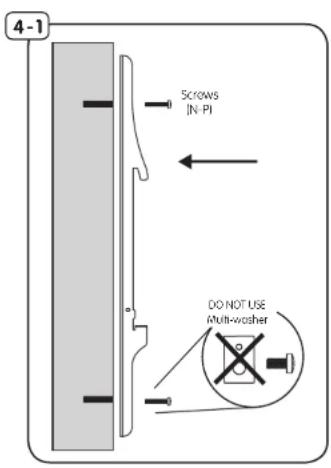

4	ATTACH MOUNT BRACKETS
EN	Align mount bracket (E) to holes on back of TV. Fasten using supplied hardware with a screwdriver. Hand tools only.
ES	Alinee el soparte de montaje (E) a los agujeros en la parte posterior de la television. Sujete con partes que vienen con un destomillador. Herramentas de mano solamente.
FR	Aligner le support de montage (E) dans les trous à l'arrière du téléviseur. Fixer à l'aide de matériel fourni avec un tourmevis. Outils à main seulement..

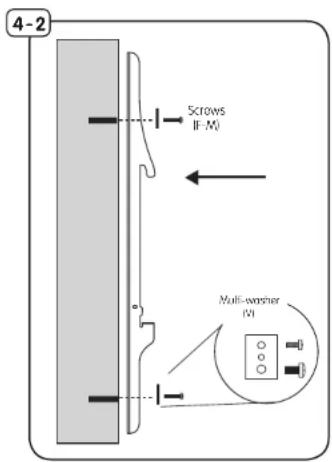

ATTACH MOUNT BRACKETS4-2
EN	If screws (F-M) are needed use multi-washer (V).
ES	Si los tornillos (F-M) se necesilan, a continuación, utilizar multíplles arandela (V).
FR	Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).

ATTACH MOUNT BRACKETS4-3
EN	Use spacers (R / S) between TV and mount if needed.
ES	Ufilice espaciadores (R / S) entre la television y montar si es Neededo.
FR	Utiliser des entroises (R / S) entre le téléviseur et le support métallique si nécessaire.

ATTACH MOUNT BRACKETS4-4
EN	If screws bottom out use washers (not included) to eliminate slack.
ES	Si los tornillos todo fondo a confirmación, utilizar arandelas (no incluidos) para eliminar la holgura.
FR	Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d'éliminer mou.

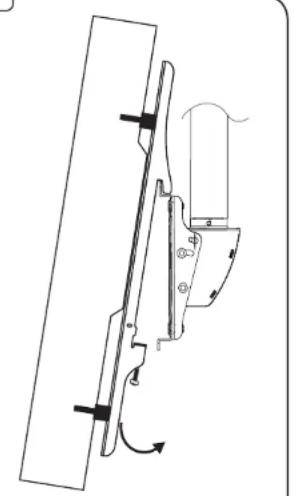

HANG TV

Accrocher le haut du support sur le support, puis plus bas et l'inclinaison vers la boite de plafond.

SECURE Bracket TO ceiling BOX

En utilisant un tournevis serrer les vis de fixation pour verrouiller suivre en place.

Warranty

Nous vous felicitons pour l'achat de ce produit Cyrilson! Vous venez d'acquérir un produit réalisé à partir de matériaux durables et d'une conception ingénieuse jusqu'à dans les moindres détails. Cyrilson AV LLC est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matériaux et de fabrication.

Crimson AV LLC rejette toute responsabilité relativement à chaque problème pouvant être associé à une modification d'un produit, à une mauvaise installation ou à une installation ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Crimson AV LLC réfute toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage quelsconque. Crimson AV LLC réfute toute responsabilité pour des dommages resultant de l'utilisation ou de l'impossibilité d'utiliser des produits Crimson AV LLC. Crimson AV LLC réfute également toute responsabilité pour chaque dommage accessoire ou indirect. Ceci s'applique notamment aux frais de main d'oeuvre pour la réparation de produits Crimson AV LLC par une personne ne travaillant pas pour Crimson AV LLC.

Les specifications sont sujettes à changement sans préavis.

Warranty continued

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: CRIMSON PRODUCT WARRANTY APPLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
