Power Steel 561FR - Piscine hors-sol BESTWAY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Piscine hors-sol démontable avec système de filtration à sable
Marque	Bestway
Modèle	Power Steel 561FR
Type de filtre	Filtre à sable avec vanne de commande 6 positions
Diamètre du filtre	270 mm
Surface réelle de filtration	0,059 m²
Pression maximale de fonctionnement	0,42 Bar (6 PSI)
Pression de fonctionnement du filtre	< 0,25 Bar (3,5 PSI)
Température maximale de l'eau	35 °C
Capacité de sable	Environ 8,5 kg
Granulométrie du sable recommandée	Sable siliceux n°20 (0,45–0,85 mm)
Poids du filtre assemblé	Supérieur à 18 kg
Alimentation électrique	Prise secteur avec dispositif à courant résiduel (RCD ≤ 30 mA)
Fonctions de la vanne	Filtration, Fermeture, Lavage à contre-courant, Rinçage, Drainage, Circulation
Entretien courant	Nettoyage du tamis de la pompe, lavage à contre-courant du sable
Fréquence de nettoyage du sable	Une fois par mois ou lorsque la pression dépasse 0,25 Bar
Sécurité électrique	Mise à la terre obligatoire, distance minimale de 3,5 m entre la prise et la piscine
Pièces détachées disponibles	Vanne de commande, tamis, joints, manomètre, raccords
Réparabilité	Utiliser exclusivement des pièces agréées par le fabricant
Stockage hivernal	Vidanger le sable, sécher et ranger à l'abri du gel

FOIRE AUX QUESTIONS - Power Steel 561FR BESTWAY

Quel type de sable utiliser pour le filtre ?

Utilisez du sable siliceux n°20 (0,45–0,85 mm) spécialement conçu pour les filtres de piscine. Une quantité d'environ 8,5 kg est nécessaire. N'utilisez pas de sable contenant du calcaire ou de l'argile.

Comment effectuer le lavage à contre-courant ?

Éteignez la pompe, réglez la vanne de commande sur la position Lavage à contre-courant, puis rallumez la pompe pendant 3 à 5 minutes jusqu'à ce que l'eau évacuée soit claire. Arrêtez la pompe avant de changer de fonction.

Que faire si de l'eau ne circule pas ?

Vérifiez que les bouchons d'obturation sont retirés, que la vanne n'est pas en position Fermée, que le tamis n'est pas obstrué et que l'air a été purgé (en ouvrant la vanne sur une fonction de vidange). Si le problème persiste, contactez le service d'assistance.

Comment purger l'air du filtre ?

Placez la vanne de commande sur la position Lavage à contre-courant ou Rinçage et faites fonctionner la pompe jusqu'à ce que l'eau s'écoule régulièrement par l'orifice D. Effectuez cette opération à chaque démarrage après entretien.

Quelle est la pression normale de fonctionnement ?

La pression de fonctionnement recommandée est inférieure à 0,25 Bar (3,5 PSI). Si elle dépasse cette valeur, effectuez un lavage à contre-courant pour nettoyer le sable.

Puis-je utiliser une rallonge électrique ?

Non, l'utilisation de rallonges est interdite. Branchez directement la pompe sur une prise correctement mise à la terre, située à au moins 3,5 mètres de la piscine.

Comment entretenir le tamis de la pompe ?

Débranchez l'appareil, réglez la vanne sur Fermée, dévissez le couvercle du tamis, retirez le tamis, nettoyez-le et replacez-le correctement. Vérifiez le joint d'étanchéité avant de revisser.

Le sable s'écoule dans la piscine, que faire ?

Cela peut venir d'un sable trop fin (utilisez la granulométrie recommandée), d'un niveau de sable trop élevé (vérifiez entre les repères MAX et MIN) ou d'un skimmer endommagé. Remplacez les pièces défectueuses.

Comment ranger le filtre en hiver ?

Lavez à contre-courant, videz complètement le sable du réservoir, séchez tous les composants et rangez-les dans un endroit sec et à l'abri du gel.

Quelle est la durée de filtration quotidienne recommandée ?

Il est recommandé de faire fonctionner le filtre au moins 8 heures par jour pour maintenir une eau de piscine limpide.

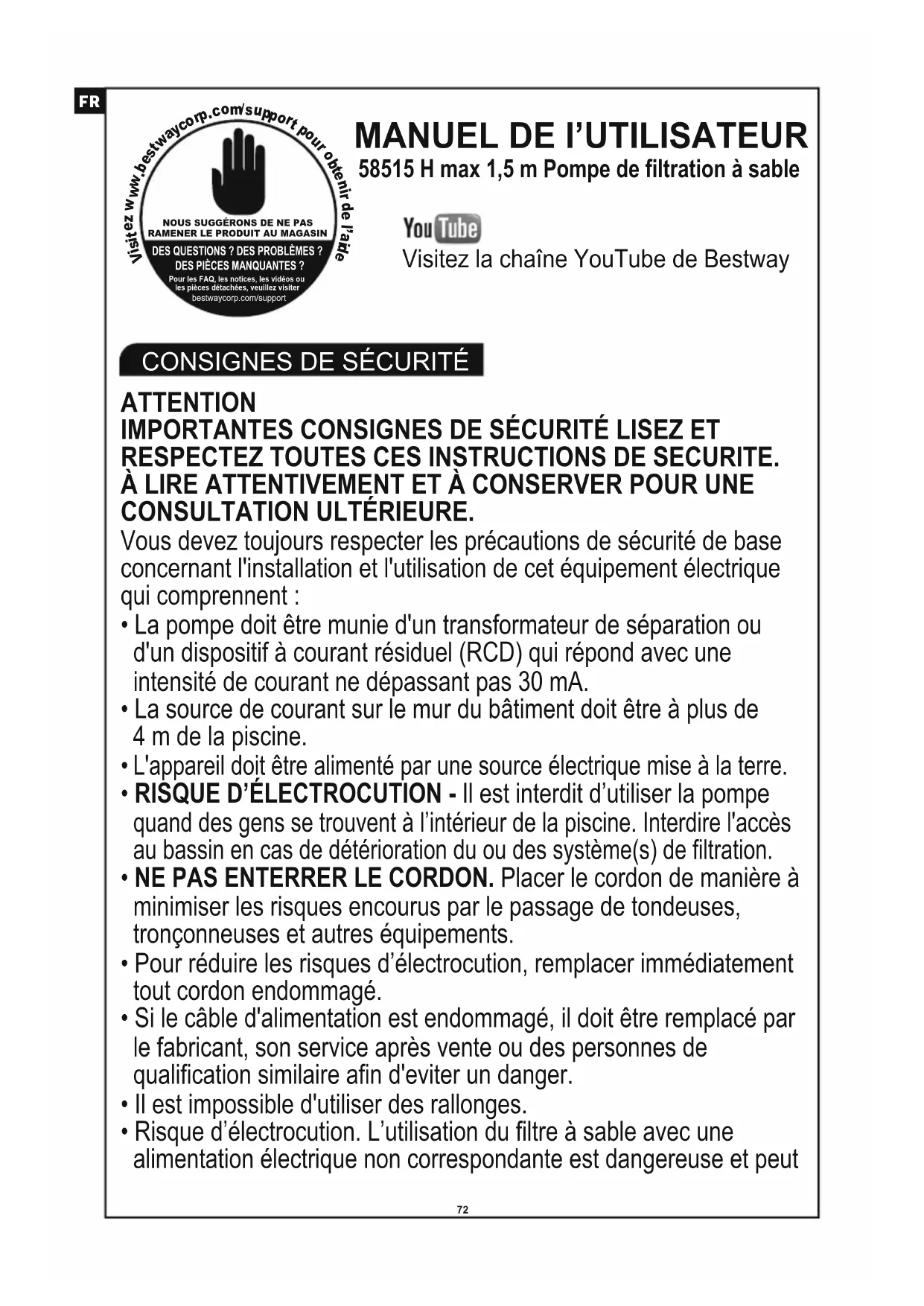

MODE D'EMPLOI Power Steel 561FR BESTWAY

Comment utiliser la valve de contrôle

Pressione o Manipulo da valvula de controle e gire na funcao desejada.

FUNCOES DA VALVULA DE CONTROL

58515 H max 1,5 m Pompe de filtration à sable

YouTube

Visitez la chaîne YouTube de Bestway

Attention

IMPORTANT : CONSIGNES DE SÉCURITÉ. LISEZ ET RESPECTEZ TOUTES CES INSTRUCTIONS DE SÉCURITÉ. À LIRE ATTENTIVEMENT ET À CONSERVER POUR UNE CONSULTATION ULTÉRIEURE.

Vous devez toujours respecter les précautions de sécurité de base concernant l'installation et l'utilisation de cet équipement électrique qui comprend :

• La pompe doit être munie d'un transformateur de séparation ou d'un dispositif à courant résiduel (RCD) qui répond à une intensité de courant ne dépassant pas 30 mA.
• La source de courant sur le mur du bathtub doit être à plus de 4 m de la piscine.
• L'appareil doit être alimenté par une source électrique mise à la terre. RISQUE D'ÉLECTROCUTION - Il est interdit d'utiliser la pompe quand des gens se trouvent à l'intérieur de la piscine. Interdire l'accès au bassin en cas de détérioration du ou des système(s) de filtration.
• NE PAS ENTERRER LE CORDON. Placer le cordon de manière à minimiser les risques encourus par le passage de tondeuses, tronçonneuses et autres équipements.
• Pour réduire les risques d'électrocution, remplacer immédiatement tout cordon endommagé.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est impossible d'utiliser des rallonges.
• Risque d'électrocution. L'utilisation du filtre à sable avec une alimentation électrique non correspondante est dangereuse et peut

endommager de manière permanente le filtre à sable.

• N'enlevez pas la broche de mise à terre et ne modifiez d'aucune manière la fiche. N'utilisez pas de fiches d'adaptation. Consultez un électricien qualifié pour toutes les questions concernant la validité de vos fiches ou de la mise à terre.
• Manipulez le filtre à sable avec soin. Ne tirez pas ou ne transportez pas le filtre à sable par son cordon d'alimentation. Ne débranchez jamais une fiche de la prise en tirant sur le cordon d'alimentation. Le cordon doit être sans abrasions. N'exposez jamais le filtre à sable à des objets pointus, de l'huile, des pièces en mouvement et de la chaleur.
• Débranche toujours l'appareil de la prise électrique avant d'enlever, de nettoyer, de réparer toute pièce et d'effectuer tout réglage sur l'appareil.
• Ne pas brancher ou débrancher l'appareil avec les mains humides.
• Toujours débrancher l'appareil.

les jours de pluie - avant le nettoyage ou une autre opération de maintenance - si vous partez en vacances

• Si l'appareil ne doit pas être utilisé pendant une période prolongée comme en hiver, le kit de piscine doit être démonté et stocké à l'intérieur.
• Attention : Lire les instructions avant chaque utilisation et installation/assemblage de l'appareil.
• Conservez les instructions. Pour la reconstruction de la piscine, à tout moment, consultez également les instructions.
• Si les instructions sont manquantes, contactez Bestway ou recherchez sur le site web : www.bestwaycorp.com
• Les installations électriques doivent suivre les règles nationales de câblage. Consultez un electricien qualifié pour toutes les questions.

AVERTISSEMENT: Ce cadre à sable doit être utilisé uniquement dans des piscines démontables. Il ne doit pas être utilisé dans des piscines fixes. Une piscine démontable est conçue pour pouvoir être facilement démontée pour son stockage et remontée dans son intégrité d'origine. Une piscine fixe est construite sur ou dans le sol ou dans un bâtiment et elle ne peut pas être facilement démontée pour le stockage.

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance,

s'ils (si elles) sont correctement surveillés (surveillées) ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas être effectué par des enfants sans surveillance.

• Le nettoyage et la maintenance doit être effectués par une personnel adulte de plus de 18 ans qui estensible du risque de chocolélectrique.

Remarque :

• Placez le filtre à sable sur un sol solide et à niveau. Assurez-vous que le filtre à sable soit à au moins 2 mètres du bord de la piscine. La distance doit être la plus grande possible.
• Faites attention de placer la piscine et le filtre à sable de manière telle qu'une bonne ventilation, un bon écoulement et l'accès pour l'entretien soient disponibles. Ne placez jamais le filtre à sable dans une zone où de l'eau pourrait s'accumuler ou bien sur un sentier où beaucoup de personnes passent.
• La prise doit être accessible une fois la piscine installée. La prise du filtre à sable devra être à au moins 3,5 mètres de la piscine.
• Les conditions atmosphériques peuvent affecter les performances et la durée de vie du filtre à sable ; prenez les précautions appropriées pour protéger le filtre à sable contre une usure non nécessaire qui pourrait se produire pendant des périodes de temps chaud ou froid et/ou après l'exposition au soleil.
• Contrôlez et vérifiez SVP que tous les composants du filtre à sable sont présents avant l'utilisation. Informez Bestway à l'adresse du service clientèle répertoriée dans ce manuel en cas de dommage ou de pièces manquantes au moment de l'achat.
• Il est impératif de changer dans les délais les plus brefs tout élément ou ensemble d'éléments déteriorés. N'utiliser que des pièces agréées par le responsable de la mise sur le marché.
• Ne permettez pas à des enfants ou à des adultes de s'appuyer ou de s'asseoir sur l'ordinateur.
• N'ajoutez pas de produits chimiques dans le filtre à sable.
• Lorsque des produits chimiques ont été utilisés pour traiter l'eau du bassin, il est recommandé de respecter un temps minimum de filtration pour préserver la santé des baigneurs qui dépend du

respect des règles sanitaires.

• Seuls les agents fournis ou spécifiés par le fabricant doivent être utilisés avec l'installation du produit.
• Il est essentiel de contrôler que les ouvertures d'aspiration ne sont pas obstruées.
• Il est conseillé d'interrompre la filtration durant les opérations d'entretien sur le système de filtration.
• Supervisez régulièrement le niveau d'obstruction du contrôle.
• Il est recommandé de contrôler une fois par semaine le lavage à contre-courant ou le nettoyage. Le temps de fonctionnement minimal de la filtration quotidienne de 8 heures est recommandé pour garantir une eau de piscine limpide.
• Il est essentiel de modifier tout élément ou groupe d'éléments endommagés que possible. N'utilisez que des pièces agréées par la personne responsable de la mise sur le marché du produit.
• Tous les filtres et les agents de filtration doivent être inspectés régulièrement pour garantir que les détritus ne s'accumulent pas car cela empêcherait une bonne filtration. L'élimination de tout agent de filtration utilisé doit être effectuée conformément aux règlements/lois applicables.
• Respectez toutes les commandements et consignes de sécurité figurant dans la notice. En cas de doute sur la pompe ou tout dispositif de circulation, veuillez contacter un installateur qualifié ou bien le fabricant/l'importateur/le distributeur. L'installation de la circulation de l'eau doit être conforme aux directives européennes ainsi qu'aux règlements nationaux/locaux, en particulier en ce qui concerne les problèmes électriques. Tout changement de position d'une vanne, taille de pompe, taille de grille peut provoquer un changement de débit et la vitesse d'aspiration peut donc augmenter.
• Ce produit n'est pas destiné à un usage commercial.

Élimination

Les produits électriques ne doivent pas être jetés avec les ordures ménagères. Veuillez jeter le produit dans les installations de collecte dédiées. Consultez la réglementation en vigueur ou votre revendeur pour obtenir des conseils de recyclage.

Diamètre du filtré :	270 mm
Surface réelle de filtration :	0.059 m² (0.635 ft²)
Pression maximale de fonctionnement :	0.42 Bar (6 PSI)
Pression de fonctionnement du filtré à sable :	<0.25 Bar (3.5 PSI)
Température maximale de l'eau :	35°C
Sable :	Non compris
Dimensions du sable :	#20 sable siliceux, 0,45-0,85 mm
Capacité de sable :	Approximativement 8.5 kg

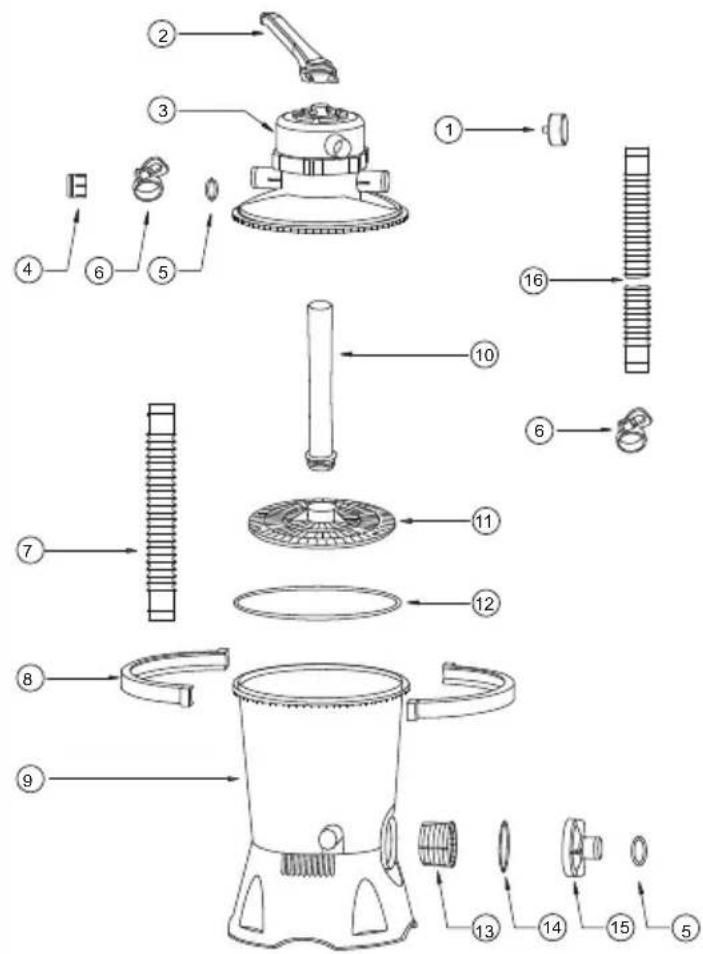

VUE D'ensemble des PIECES

Avant de monter le filtre à sable, prenez quelques minutes pour vous familiariser avec toutes ses pièces.

N°	A	B
①	x1	x1
②	x1	x1
③	x1	x1
④	x1	x1
⑤	x5	x5
⑥	x7	x5
⑦	x1	x1
⑧	x2	x2
⑨	x1	x1
⑩	x1	x1
⑪	x1	x1
⑫	x1	x1
⑬	x1	x1
⑭	x1	x1
⑮	x1	x1
⑯	x2	x2
⑰-1	x1	x0
⑱-2	x1	x0

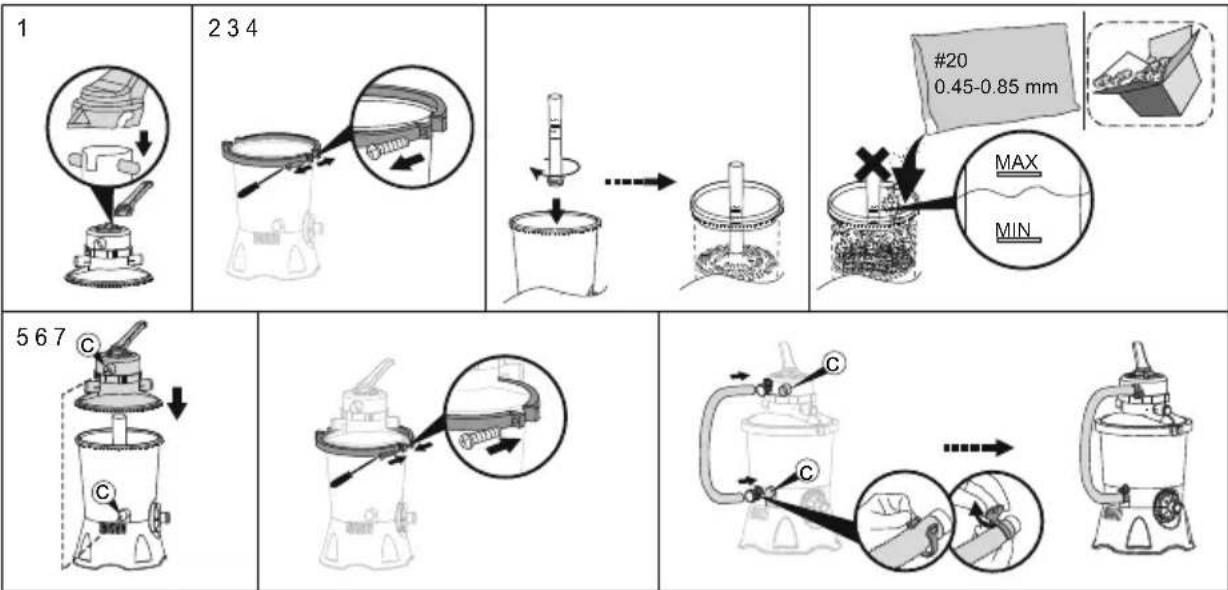

Montage

(Vous aurez besoin d'un tournevis.)

1. Enlevez tous les composants de l'emballage et contrôlez que rien ne soit endommagé. Si l'appareil est endommagé, avertissez immédiatement le revendeur chez lequel vous avez acheté l'appareil.
2. Le filtre à sable doit être placé sur un sol solide et à niveau, de préférence une dalle en béton. Placez le filtre à sable pour que les orifices et la soupape de réglage soient accessibles pour le fonctionnement, l'entretien et l'hivernage.

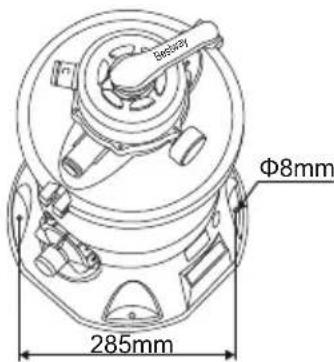

3. Le standard TEST EN60335-2-41 demande que le filtre à sable soit fixé en position verticale sur le sol ou sur un support en bois ou en béton avant de l'utiliser, afin d'éviter qu'il ne tombe accidentellement. Le filtre à sable complètement monté dépasse les 18 kg. Les trous de montage doivent avoir 8 mm de diamètre et être espacés de 285 mm. Utilisez deux écrous avec un diamètre maximal de 8 mm pour fixer le filtre à sable sur le support.

Rempilissez de SABLE de filtration de qualite pour piscine/polyspheres flowcleartm.

REMARQUE : Utilisez uniquement du sable pour filtre de piscine, sans calcaire ou argile : #20 sable siliceux 0,45-0,85 mm, un sachet de 8.5 kg environ devrait suffire. Si vous n'utilise pas la taille commandee de sable de filtration, les performances de filtration seront réduites et le filtre à sable peut être endommagé, annulant ainsi la garantie.

REMARQUE : Pour éviter d'endommager le dépollueur quand on ajoute le sable, versez un peu d'eau dans le réservoir pour immerger le dépollueur dans le collet de raccord.

REMARQUE: le sable/les polysphères Flowclear™ ne sont pas inclus.

REMARQUE : utilisez 28 g (0,06 lbs) de polysphères Flowclear™ pour remplacer 1 kg (2,20 lbs) de sable.

Avant d'allumer, veuillez lire attentivement la notice.

VUE d'ensemble de la soupape de réglage

AVERTISSEMENT: Pour éviter des dommages à l'appareil et de possibles blessures, débranchez chaque fois la pompe du filtre à sable avant de changer la fonction de la soupape de réglage. Le changement de position de la soupape quand la pompe est en marche peut endommager la soupape de réglage, ce qui peut provoquer des blessures ou des dommages à l'appareil.

Comment utiliser la soupape de réglage Appuyez sur la poignée de la soupape de réglage et tournez-la sur la fonction souhaitée.

FONCTIONS DE LA SOUPAPE DE RÉGLAGE La soupape de réglage est utilisée pour sélectionner 6 différentes fonctions du filtre : Filtration, Fermeture, Lavage à contre-courant, Rinçage, Drainage, Circulation.

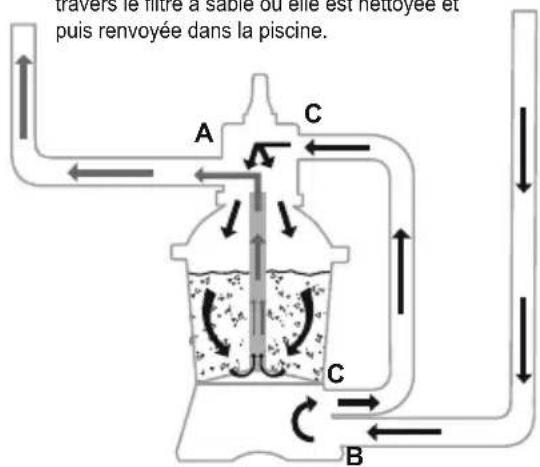

Filtration: Cette fonction est utilisée pour filtrer l'eau de la piscine et la soupape est sur ce réglage 99% des fois. L'eau est pompée à travers le filtre à sable où elle est nettoyée et puis renvoyée dans la piscine.

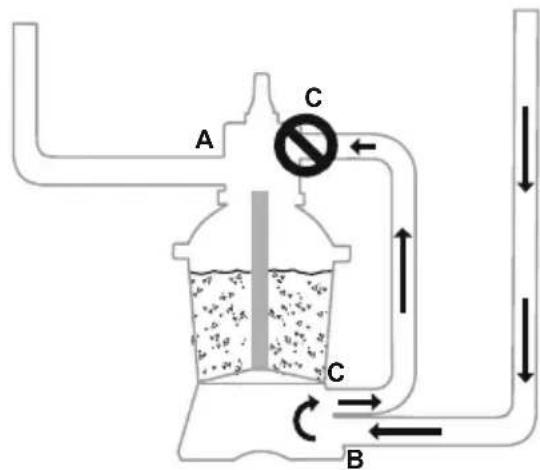

Fermeture: Cette fonction arrête le passage de l'eau entre le filtre à sable et la piscine.

Lavage à contre-courant : Cette fonction est utilisée pour nettoyer la couche de sable ; l'eau est aspirée à travers le collet de raccord, pompée à travers la couche de sable et évacuée par l'orifice D.

Rinçage: Cette fonction est utilisée pour la mise en marche initiale, le nettoyage et la mise à niveau de la couche de sable après le lavage à contre-courant; l'eau est aspirée à travers la couche de sable, pompée à travers le collet de raccord et évacuée par l'orifice D.

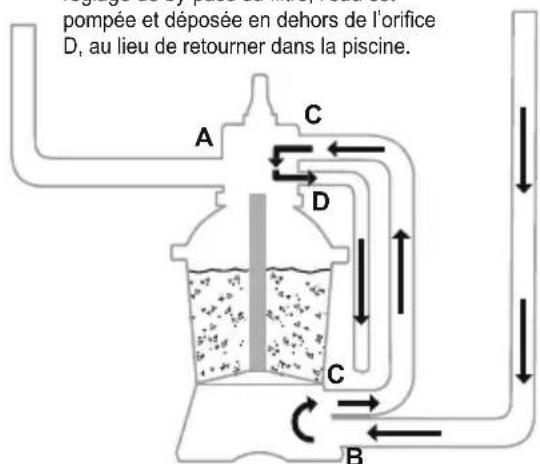

Drainage: Cette fonction draine l'eau provenant de la piscine; c'est un autre réglage de by-pass du filtre, l'eau est pompée et déposée en dehors de l'orifice D, au lieu de retourner dans la piscine.

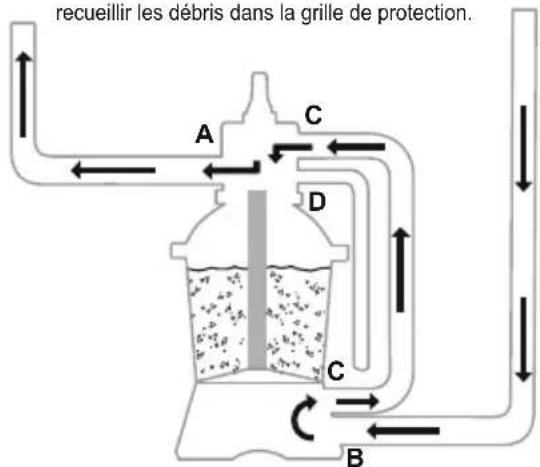

Circulation: Cette fonction fait circuler l'eau de la piscine en by-passant le filtre à sable; utilisez cette fonction si le filtre est cassé pour recueillir les débris dans la grille de protection.

Remarque:

• Contrôlez que toutes les dispositions d'évacuation des eaux usées suivent les réglementations locales ou nationales. N'éliminez pas l'eau à où elle pourrait provoquer une inondation ou des dégâts.
• Quand la soupape de réglage est réglée sur la position Lavage à contre-courant, Rincage ou Drainage, l'eau est évacuée par l'orifice D de la soupape de réglage.
• Ne branchez pas ou ne faites pas fonctionner le filtre à sable avec la soupape de réglage en position Fermeture car cela pourrait endommager le filtre à sable.
• Ne réglez pas la soupape de réglage entre deux fonctions car elle commencera à faire.

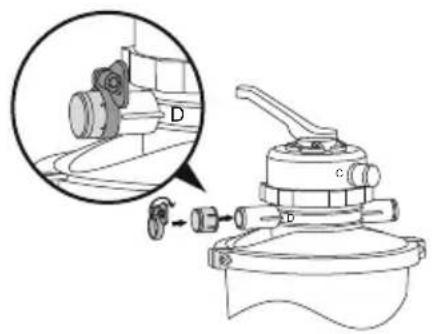

• Pour éviter les fuites d'eau, insérez le bouchon du port D sur le port D de la vanne de contrôle avant de faire fonctionner le filtre à sable.

Évacuation de l'air

Appuyez sur la poignée de la vanne de commande et attendez que l'eau s'écoule par l'orifice D pour évacuer l'air.

REMARQUE : il est fondamental de répéter cette opération à chaque fois que vous démarrez la pompe après l'hivernage, l'entretien et le lavage à contre-courant du lit de sable.

Instructions pour la première utilisation

Il faut effectuer le lavage à contre-courant et le rinçage pour préparer la pompe à sa première utilisation et pour laver le sable.

Attention: NE FAITES PAS fonctionner le filtre à SABLE à SEC

1. Appuyez sur la poignée de la vanne de commande et tournez-la jusqu'à la fonction de lavage à contre-courant.
2. Branchez et faites fonctionner le filtre à sable pendant 3 à 5 minutes ou jusqu'à ce que l'eau soit claire.
3. Éteignez le filtre à sable et réglez la vanne de commande sur la fonction de rinçage.
4. Allumez le filtre à sable et faites-le fonctionner pendant 1 min. Cela fait repasser l'eau à travers le filtre à sable et vidange l'eau par l'orifice D.
5. Éteignez le filtre à sable. Réglez la vanne de commande sur la fonction Fermé.
6. Ajoutez de l'eau dans la piscine si cela s'avère nécessaire.

IMPORTANT : cette procédure enlève l'eau de la piscine, il faut donc que vous la remplaciez. Éteignez le filtre à sable immédiatement si le niveau de l'eau descend près des vannes d'entrée et de sortie de la piscine.

1. Le filtre à sable est prêt pour l'utilisation. Réglez la soupape de réglage sur la fonction Filtration.

Remarque: pour éviter les risques d'électrocution, séchez l'eau sur vous-même et sur le filtre à sable.

1. Allumez le filtre à sable pour le faire fonctionner.

REMARQUE: Le filtre à sable commence son cycle de filtration. Contrôlez que l'eau retourne dans la piscine et prenez note de la pression sur le manomètre. Généralement, la pression recommandée du filtre à sable est inférieure à 0.25 Bar (3.5 PSI) pendant le fonctionnement.

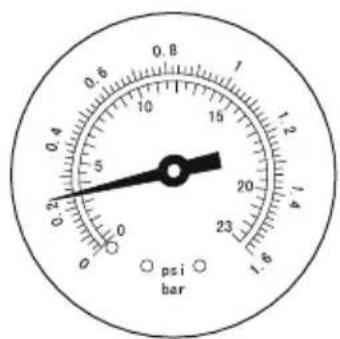

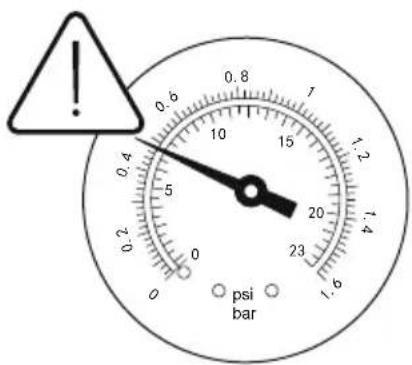

Entretien du filtre à SABLE

Au fur et à mesure que la saleté s'accumule à l'intérieur du filtre à sable, la pression augmente sur le manomètre. Quand le manomètre indique 0,25 Bar (3,5 PSI) ou plus, ou que le débit d'eau s'écoulant dans la piscine est trop faible, il est temps de nettoyer le sable. Pour nettoyer le lit de sable, suivez toutes les instructions indiquées précédemment dans le chapitre : Contre-courant et Rincage.

REMARQUE : le manomètre n'est prévu que pour la maintenance et la valeur du manomètre sert uniquement de référence, il ne faut pas l'utiliser comme instrument de précision.

REMARQUE : nous vous conseillons de nettoyer le lit de sable une fois par mois ou moins souvent en fonction de la fréquence d'utilisation de la piscine. Ne nettoyez pas trop souvent le sable.

Nettoyage du TAMIS

1. Débranchez le filtre à sable et réglez la soupape de réglage sur la fonction Fermée.
2. Remplacez les grilles par des bouchons d'obturation pour éviter que l'eau s'échappe.
3. Enlevez le couvercle du tamis en le dévissant.
4. Retirez le tamis et éliminez tous les déchets.
5. Remettez le tamis en place. Assurez-vous que le tamis soit aligné.
6. Assurez-vous que la bague d'étanchéité soit en place. Vissez le couvercle du tamis.
7. Enlevez les bouchons d'obturation et insérez les grilles.

REMARQUE: Le tamis doit être vidé et nettoyé périodiquement. Un tamis sale ou obstrué réduit les performances du filtre à sable.

Diminution ou vidange de l'eau de la piscine

1. Éteignez le filtre à sable et réglez la vanne de commande sur la fonction de vidange.
2. Débranchez le tuyau de l'orifice A de la piscine et de l'orifice A du filtre à sable et fixez-le à l'orifice D. REMARQUE: n'oubliez pas de remplacer la grille par un bouchon d'obturation pour éviter que l'eau s'échappe.
3. Allumez le filtre à sable pour faire fonctionner le filtre et évacuer l'eau de la piscine.

ATTENTION: NE FAITES PAS FONCTIONNER LE FILTRE À SABLE À SEC.

Rangement

Dans les régions où les températures hivernales sont glaciales, il faut ranger l'équipement de piscine pendant l'hiver pour éviter de l'endommager. Si vous laissiez l'eau geler cela endommagerait le filtre à sable et rendrait la garantie caduque.

1. Lavez à contre-courant le filtre à sable.
2. Vidangez la piscine conformément à la notice d'utilisation de la piscine.
3. Débranchez les deux tuyaux de la piscine et du filtre à sable.
4. Videz entièrement le sable du réservoir et séchez tous les composants.
5. Rangez le filtre à sable dans un endroit sec, hors de portée des enfants.

Dépannage

Problèmes	Éventuelles causes	Solutions
Le sable s'écoule dans la piscine	- Le sable est trop petit- Déplacez la vanne de commande de la fonction contre-courant à celle de filtration sans arrêté le filtré à sable- Le niveau du sable est trop élevé- Le skimmer était cassé	- Sable de silice n° 20 de 0,45 à 0,85 mm recommends- Arrêtez le filtre à sable chaque fois que vous réglez la vanne de commande-Vérifiez si le niveau du sable se trouve entre les indications "MAX" et "MIN" sur l'emboitement- Remplacez le skimmer
L'eau ne s'écoule pas	- Les bouchons d'obturation n'ont pas été enlevés- L'air n'a pas été libéré- La vanne de commande a été réglée sur Fermée- La crépine était bloquée- Le filtre à sable est cassé	- Enlevez les bouchons d'obturation et insérez les grilles- Libéréz l'air- Réglez sur la fonction de filtration- Nettoyez la crépine- Appelez le service d'assistance
Pression excessive du filtre	- Filtre sale- Lit de sable calcifié- Contre-courant insuffistant- Le manomètre était cassé	- Contre-courant- Inspectez le sable et changez-le si cela s'avère nécessaire- Contre-courant jusqu'à ce que l'effluent soit propre- Remplacez le manomètre
La vanne de commande fuit au niveau de l'orifice D	- La vanne de commande a été réglée entre deux fonctions- Le joint était cassé	- Réglez sur une fonction- Remplacez le joint
Fuites au niveau des raccords	- La rondelle des raccords est cassée- Tuyaux desserrés	- Remplacez la rondelle-Serrez-les

You Tube

ENIZKEΦΘEITE TO KANAI THΣ

BESTWAY STO YOUTUBE

Marques utilisées dans certains pays sous la licence de/

Fabriqués, distribués et représentés dans l'Union Européenne par/

Produit, distribué et représenté dans l'Union Européenne par

Bestway Europe S. p. a., Via Resistenza, 5, 20098 San Giuliano Milanese (Milano), Italy
