Le capteur Tyxal+ DOS est un détecteur magnétique d'ouverture spécialement conçu pour les portes de garage. Pour qu'il déclenche correctement l'alarme, il faut installer les deux parties du capteur et configurer le système avec précision.
Installation physique du capteur

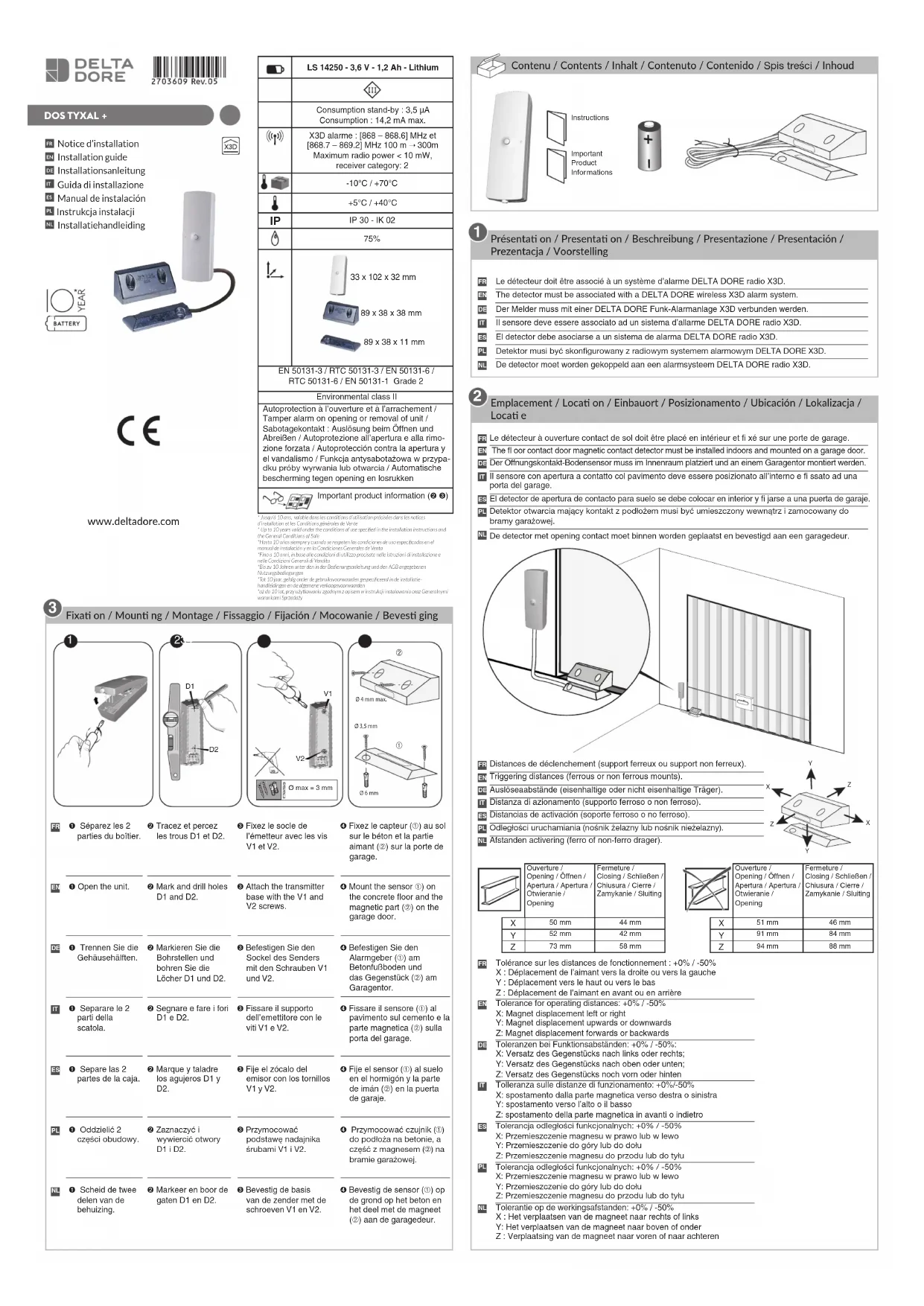

Commencez par fixer le capteur sur le sol en béton, directement à la base de la porte de garage. La partie magnétique se monte sur la porte elle-même, à la même hauteur. Pour un fonctionnement optimal, respectez les distances de déclenchement indiquées dans la documentation : les tolérances autorisées sont de +0 % à -50 %. Le capteur doit rester aligné avec l'aimant lorsque la porte est fermée, dans les trois dimensions : gauche-droite (X), haut-bas (Y), et avant-arrière (Z). Un mauvais alignement dans n'importe quelle direction empêchera la détection.
Configuration du mode de déclenchement avec le switch B2
L'élément crucial pour le Tyxal+ DOS est le switch B2 situé à l'intérieur du capteur. Ce switch détermine comment l'alarme réagit à l'ouverture : en position ON, l'alarme se déclenche en mode retardé (vous avez quelques secondes après l'ouverture de la porte) ; en position OFF, l'alarme se déclenche immédiatement à la moindre ouverture. Choisissez OFF si vous souhaitez une détection instantanée. Si votre système d'alarme est équipé du clavier tactile CLT 8000, ce switch sera ignoré car la configuration se fera directement sur le clavier.
Association avec le système d'alarme Tyxal+
Le détecteur doit être appairé à votre centrale d'alarme Tyxal+ avant de tester. Consultez la notice d'installation du système pour effectuer l'appairage (association) de la zone garage avec la centrale. Vérifiez que la zone est bien activée et reconnue dans le système.
Vérification de la batterie et test final
Assurez-vous que la batterie lithium LS 14250 (3,6 V - 1,2 Ah) est correctement installée et respecte les polarités. Testez ensuite en ouvrant et fermant la porte de garage : le système doit enregistrer chaque ouverture. Si vous entendez un bip à chaque détection, cela signifie que la batterie est usée et doit être remplacée. Avant de remplacer la batterie, mettez la centrale en mode Maintenance (voir notice du système).
