Type de produit	Récepteur radio pour chauffage
Marque	Delta Dore
Modèle	TYXIA 6410
Catégorie	Maison intelligente
Alimentation	230 V ~ 50 Hz
Fréquence radio	868 MHz
Dimensions (approx.)	80 x 80 x 30 mm
Poids (approx.)	100 g
Fonctions principales	Réception des ordres de thermostat, pilotage chaudière, modes ON/OFF/Hors-gel
Entretien et nettoyage	Nettoyer avec un chiffon sec
Sécurité	Mode Hors-gel à 10 °C non modifiable
Pièces détachées	Non disponibles, contacter le service après-vente
Réparabilité	Non réparable par l'utilisateur
Informations générales	Compatible TYBOX 5101, récepteur RF6200

FOIRE AUX QUESTIONS - TYXIA 6410 DELTA DORE

Comment associer le récepteur TYXIA 6410 à un thermostat ?

Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que le voyant gauche clignote. Sur le thermostat (ex: TYBOX 5101), appuyez simultanément 3 secondes sur MODE et +. L'écran affiche rF00. Relâchez. Appuyez brièvement sur ^+ jusqu'à afficher rF01. Vérifiez que le voyant du récepteur ne clignote plus. Pour sortir, appuyez simultanément sur MODE et +.

Que faire si le voyant du récepteur clignote ?

Cela indique que le récepteur est en mode association ou qu'il n'est pas associé. Pour associer, suivez la procédure d'association avec l'émetteur. Si le voyant clignote après association, vérifiez la portée et réitérez l'opération.

Comment modifier la température de consigne ?

Depuis le mode ON, appuyez sur + ou - pour afficher et modifier la température de consigne. Appuyez sur Mode ou attendez 5 secondes pour valider.

Quels sont les modes disponibles sur le récepteur ?

Les modes sont : ON (autorisation de marche), O (Arrêt) et mode Hors-gel (10 °C non modifiable). Le mode Hors-gel est indiqué par une icône spéciale, par exemple en cas de fenêtre ouverte.

Que signifie l'icône de conflit radio sur l'émetteur ?

L'icône indique ponctuellement un conflit de transmission radio. La commande n'est pas passée. Recommencez l'opération.

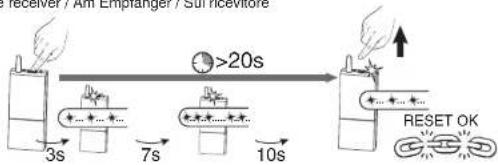

Comment réinitialiser le récepteur ?

La notice ne mentionne pas de réinitialisation spécifique. Pour dissocier tous les émetteurs, répétez la procédure d'association avec un nouvel émetteur ou contactez le SAV.

Le TYXIA 6410 est-il compatible avec d'autres émetteurs que le TYBOX 5101 ?

Oui, il peut être associé à tout émetteur compatible Delta Dore (ex: TYBOX 2020 WT). Suivez la procédure d'association décrite dans la notice de l'émetteur.

Que faire en cas de perte de liaison entre le récepteur et l'émetteur ?

Vérifiez que les appareils sont sous tension et à portée (environ 30 m en intérieur). Si le voyant du récepteur clignote, réassociez les appareils en suivant la procédure.

Comment sortir du mode d'association ?

Sur l'émetteur (TYBOX 5101), appuyez simultanément 3 secondes sur les touches MODE et +. L'écran quitte le mode rF. Le récepteur arrête de clignoter automatiquement.

Puis-je utiliser plusieurs récepteurs TYXIA 6410 avec un seul thermostat ?

Oui, un thermostat peut commander plusieurs récepteurs. Associez chaque récepteur séparément en suivant la procédure. Chaque récepteur doit être associé à un canal différent (rF01, rF02, etc.).

MODE D'EMPLOI TYXIA 6410 DELTA DORE

Fixation du récepteur / Mounting the receiver / Befestigen des Empfängers / Fissaggio del ricevitore

TYBOX 5100 (TYBOX 5101 + RF 6000) - Boiler Plus compliant

TYBOX 5200 (TYBOX 5101 + RF 6050) Certificate eu. bac N°215494 - Applications : Water Floor Heating system, Hot Water Radiator Temperature Sensor: NTC 100 KΩ/25°C. CA: 0,5 (Floor Heating) - 0,3 (Radiator)

OFF

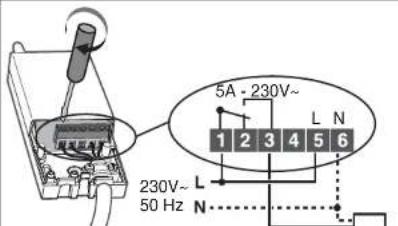

230V~

50 Hz

RF6200

Noir / Black / Schwarz / Nero Gris / Grey / Grau / Grigio Bleu / Blue / Blau / Blu Marron / Brown / Braun / Marrone

À la mise sous tension, le voyant de droite clignote : choix du mode (appuis brefs) /

Appuyez 3 secondes sur la touche du récepteur jusqu'au que le voyant gauche clignote. Relachez.

Sur le TYBOX 5101, appuyez simultanément 3 secondes sur les touches MODE et +.

L'écran affiche rF00. Relâchez.

Appuyez brièvement sur ^+. L'écran clignote jusqu'à afficher rF01.

Vérifiez que l'évoyant du récepteur ne clignote plus.

Pour sortir du mode, appuyez simultanément sur les touches MODE et +

Associer un autre émetteur

• Mettez l'installation sous tension.

Appuyez 3 secondes sur la touche du récepteur jusqu'à ce que son voyant clignote. Relâchez.

Sur l'émetteur, envoyez l'ordre d'association (voir sa notice).

• Vérifie que le voyant du récepteur ne clignote plus. Les produits sont associés.

• Mettez le gestionnaire d'énergie en mode «Association d'un capteur de type sonde d'ambiance» (voir sa notice).

Sur le TYBOX 5101, appuyez simultanément 3 secondes sur les touches MODE et + jusqu'à afficher rFO1 (rFO0 si TYBOX 5101 utilise seul) Appuyez simultanément 3 secondes sur les touches + et -

L'écran affiche rF--

Sortie automatique du mode.

Appuyez sur une touche pour réveiller l'affichage. Le mode en cours s'affiche : ON = autorisation de marche, O = Arrêt. Pour le modifier, appuyez sur Mode.

À partir du mode ON, appuyez sur + ou - pour afficher la température de consigne et la modifier.

Appuyez sur Mode ou attendez 5 secondes pour sortir.

Lors du passage du mode au mode ON, la consigne revient à sa valeur par:

Indique que le système est en Hors-gel (10^ non modifiable). Exemple: fenêtre ouverte

Sur le récepteur / On the receiver / Am Empfänger / Sul ricevitore

Sur le thermostat / On the thermostat / Am Raumthermostat / Sul termostat

Indique qu'une dérogation de la température de consigne est en cours sur l'émetteur associé (ex: TYBOX 2020 WT).

Indique qu'une dérogation de la température de consigne est en cours sur l'émetteur associé (ex.: TYBOX 2020 WT).

Indique ponctuellement qu'il y a eu un conflit de transmission radio et que la commande n'est pas passée. Reconnais l'opération.

Indique qu'aucun produit n'est associé, reportez-vous au S. associé.
