ORBC82 - Pompe à chaleur Orima - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Sèche-linge à pompe à chaleur
Marque	Orima
Modèle	ORBC82
Capacité maximale	8 kg
Dimensions (H × L × P)	845-855 × 596 × 563 mm
Poids net	41,5 kg (porte plastique) / 43 kg (porte verre)
Alimentation électrique	220-240 V, 50 Hz, 16 A
Puissance	1000 W
Classe énergétique	A++
Consommation annuelle d'énergie	235 kWh
Réfrigérant	R290 (110 g), inflammable
Niveau sonore	65 dB(A)
Programmes de séchage	Coton, Synthétique, Délicat, Mixte, Bébé, Jeans, Rapide 34', Chemises 20', programmes temporisés (20/40/60 min), Rafraîchir
Fonctions auxiliaires	Niveau de séchage réglable (3 niveaux), Défroissage, Départ différé (3/6/9h), Sécurité enfants, Annulation avertisseur
Entretien courant	Nettoyer les filtres à peluches après chaque utilisation ; vider le réservoir d'eau ; nettoyer l'échangeur de chaleur tous les 30 cycles ou 1 mois ; nettoyer le capteur d'humidité 4 fois par an
Sécurité	Verrouillage enfants, arrêt en cas d'ouverture de porte, détection de défauts (codes E03 à E08)
Installation	Espace libre de 3 cm autour ; peut être posé sur lave-linge (kit de superposition en option) ; nécessite prise de terre 16 A
Garantie	Garantie constructeur standard (consulter revendeur)

FOIRE AUX QUESTIONS - ORBC82 Orima

Comment installer le sèche-linge ORBC82 ?

L'appareil doit être placé sur une surface stable et plane, avec un espace libre d'au moins 3 cm autour des parois latérales et arrière. Ne pas obstruer les grilles d'aération. Brancher sur une prise de terre protégée par un fusible de 16 A. Si vous souhaitez l'installer sur un lave-linge, utilisez le kit de superposition optionnel et faites appel à un professionnel agréé.

Quels sont les programmes disponibles et comment les choisir ?

Le sèche-linge propose 15 programmes : Coton (extra séchage, prêt à ranger, prêt à repasser), Synthétique (prêt à ranger, prêt à repasser), Délicat, Mixte, Bébé, Jeans, Rapide 34', Chemises 20', programmes temporisés (20/40/60 min) et Rafraîchir. Choisissez le programme en fonction du type de tissu et du degré de séchage souhaité. Le programme Coton prêt à ranger est le programme standard le plus efficace.

Comment nettoyer les filtres à peluches ?

Après chaque utilisation, ouvrez la porte, retirez les filtres à peluches (extérieur et intérieur) en les tirant vers le haut. Nettoyez-les à la main ou avec un chiffon doux. Tous les 30 cycles environ, lavez-les à l'eau tiède et séchez-les soigneusement avant de les remettre en place. Un filtre encrassé allonge le temps de séchage.

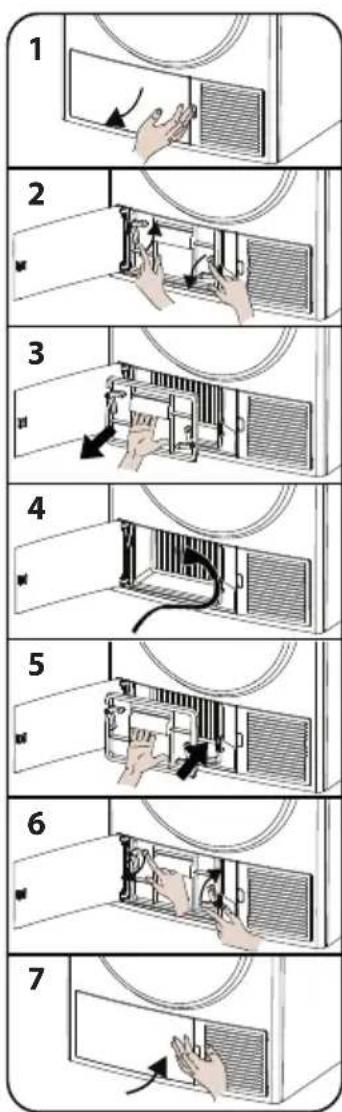

À quelle fréquence faut-il nettoyer l'échangeur de chaleur ?

Nettoyez l'échangeur de chaleur au moins une fois par mois ou tous les 30 cycles. Lorsque le voyant d'avertissement s'allume, ouvrez la plaque de protection, déverrouillez le couvercle, retirez l'échangeur et nettoyez la surface avant avec précaution (les ailettes sont tranchantes). Replacez-le et verrouillez le couvercle.

Que faire si le séchage est trop long ou le linge reste humide ?

Vérifiez que les filtres à peluches et l'échangeur de chaleur sont propres. Assurez-vous de ne pas surcharger le tambour (max 8 kg). Le linge doit avoir été correctement essoré (vitesse d'essorage élevée). Nettoyez le capteur d'humidité avec un chiffon imbibé de vinaigre 4 fois par an. Ouvrez les portes/fenêtres pour éviter une température ambiante trop élevée.

Comment utiliser la sécurité enfants ?

Appuyez simultanément sur les boutons « Niveau de séchage » et « Anti-plis » pendant 3 secondes. L'écran affiche « CL » pendant 2 secondes et un signal sonore retentit. Pour désactiver, répétez la même action. La sécurité enfants verrouille toutes les touches. Pour changer de programme, désactivez-la d'abord.

Puis-je installer le sèche-linge sur une machine à laver ?

Oui, à condition que le lave-linge ait des dimensions adaptées (profondeur entre 42 et 63 cm). Utilisez un kit de superposition spécial fourni par le revendeur. Le poids total chargé peut atteindre 150 kg, vérifiez que le sol est solide. L'installation doit être effectuée par un professionnel agréé.

Que signifie le code erreur E03 ?

Le code E03 indique que le réservoir d'eau est plein ou mal positionné. Videz le réservoir et assurez-vous qu'il est bien enclenché. Si le problème persiste, contactez le service après-vente agréé.

Comment vidanger l'eau sans vider le réservoir ?

Vous pouvez raccorder un tuyau d'évacuation (fourni) à la sortie d'eau ou à l'évier. Tirez et retirez le bouchon du tuyau à l'arrière de l'appareil, puis fixez le tuyau d'évacuation. Assurez-vous que le tuyau n'est pas plié et qu'il est installé à une hauteur maximale de 80 cm.

Quelle est la procédure en cas de panne de courant pendant un cycle ?

Si une panne de courant survient, le programme s'arrête. Lorsque l'alimentation revient, le sèche-linge reprend automatiquement le cycle là où il s'était arrêté. Si la panne est prolongée, retirez le linge et étalez-le pour dissiper la chaleur. Ensuite, vous pouvez relancer un programme de Rafraîchir pour refroidir avant de reprendre le séchage.

MODE D'EMPLOI ORBC82 Orima

Séche-linge / Manuel d'utilisation

Le présent manuel d'utilisation contient d'importantes informations de sécurité et des instructions relatives au fonctionnement et à l'entretien de votre appareil.

Veuillez prendre le temps de lire ce manuel avant d'utiliser votre appareil et conservez-le pour référence future.

Icône Sous-titre Description
	ATTENTION Risque de blessures graves ou de décès
	RISQUE D'ÉLECTROCUTION Tension dangereuse
	INCENDIE Risque d'incendie
	ATTENTION Risque de blessures ou de dégâts matériels
	REMARQUE IMPORTANTE	Informations sur le bon fonctionnement du système
	Lisez les instructions.
	Surface chaude

1. Consignes de sécurité....5

1.1. Sécurité électrique....5 1.2. Sécurité des enfants....6 1.3. Sécurité du produit....7 1.4. Utilisation appropriée....8 1.5. Installation sur une machine à laver....10

2. Installation....12

2.1. Raccordement à la sortie d'eau (avec tuyau de vidange en option)..... 12 2.1.1. Raccordement du tuyau d'évacuation d'eau.... 12 2.2. Réglage des pieds.... 12 2.3. Raccordement électrique.... 12 2.4. Installation sous le comptoir.... 12

4. Préparation du linge....14

4.1. Triage du linge à sécher 14 4.2. Préparation du linge à sécher.... 15 4.3. Capacité de charge 15

5. Utilisation du sèche-linge...... 16

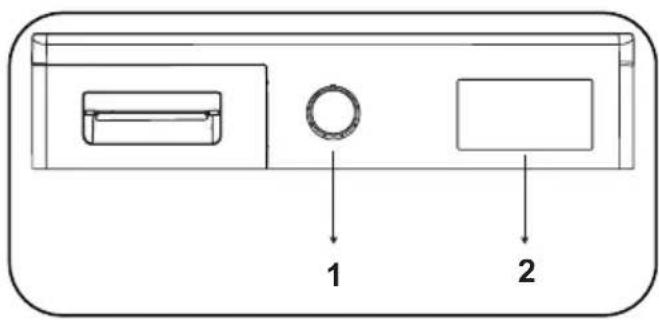

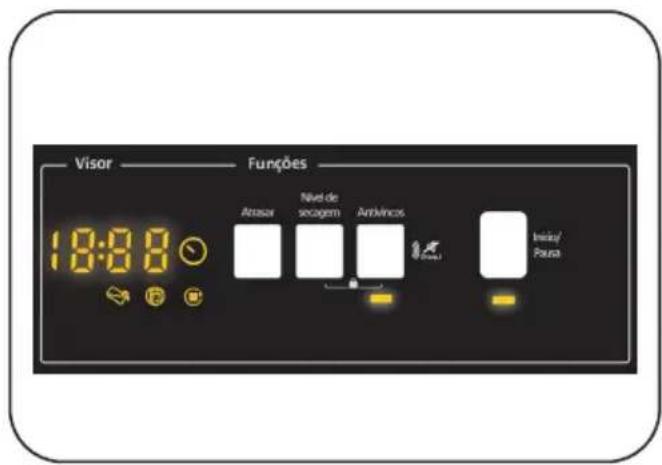

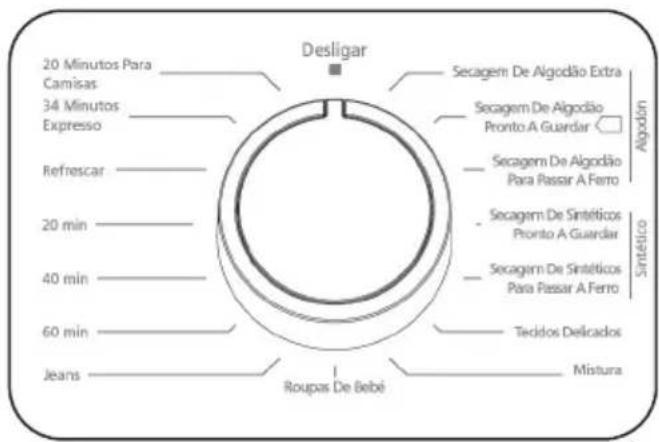

5.1. Panneau de commande 16 5.1.1. Bouton de sélection des programmes.... 16 5.1.2. Indicateur électronique et fonctions supplémentaires 16 5.2. Sélection des programmes et tableau de consommation.... 17 5.2.1. FONCTIONS AUXILIAIRES 18 5.2.2. DEMARRAGE DU PROGRAMME 19 5.3. Information sur l'éclairage du tambour 20

6. Nettoyage et entretien.... 22

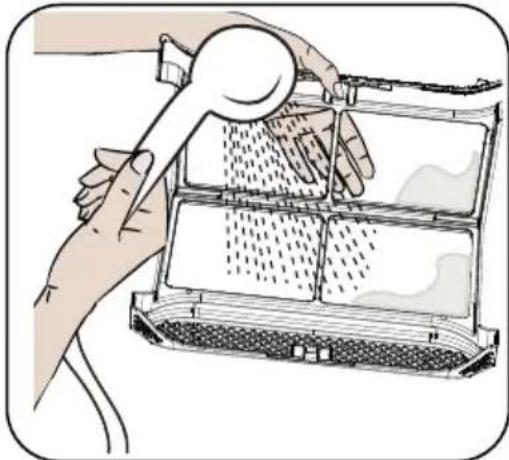

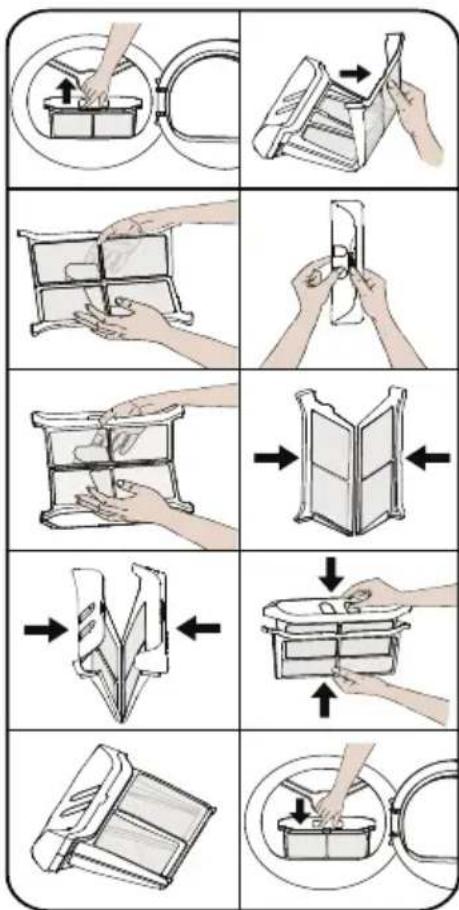

6.1. Nettoyage des filtres à peluches 22 6.2. Vidange du réservoir d'eau....22 6.3. Nettoyage de l'échangeur de chaleur....23 6.4. Nettoyage du capteur d'humidité....23 6.5. Nettoyage de la surface interne du hublot de chargement....24

7. Caractéristiques techniques....25

1. DÉPANNAGE....26
2. AVERTISSEMENTS AUTOMATIQUES DE DÉFAUTS ET CE QU'IL FAUT FAIRE..... 28

10. Informations sur la protection de l'environnement et l'emballage....29

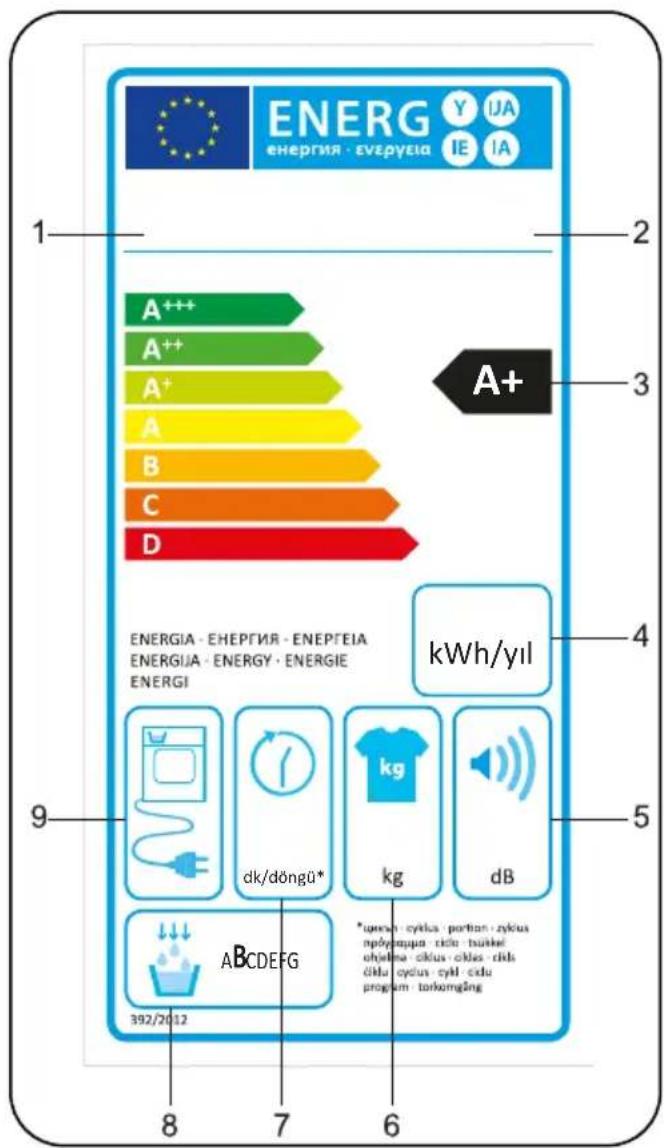

10.1. Informations sur l'emballage.... 29 11. Description de l'étiquette énergétique et économie d'énergie... 29 11.1. Étiquetage énergétique....29 11.2. Efficacité énergétique.... 30

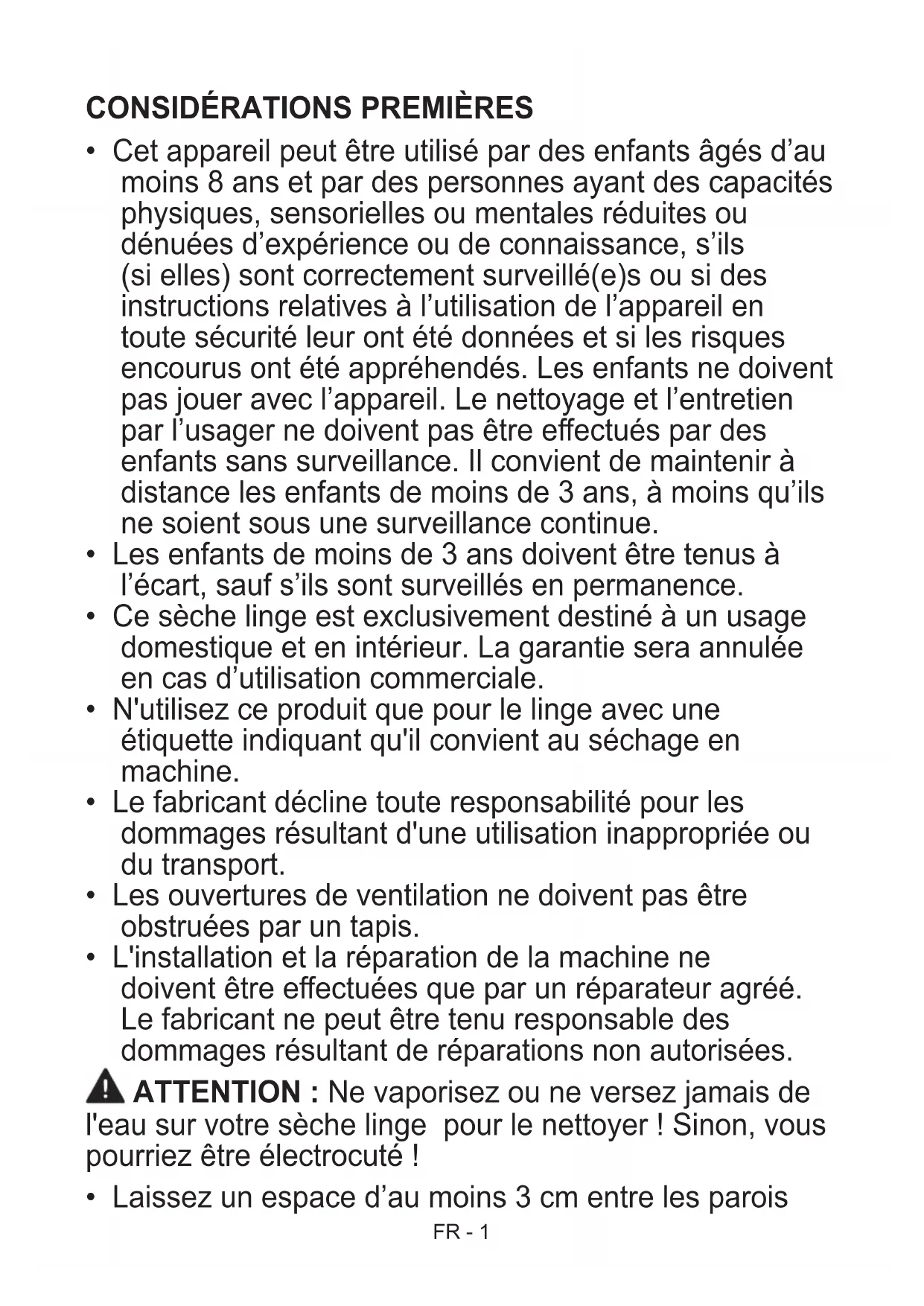

Considérations premières

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont surveillés en permanence.
• Ce sèche-linge est exclusivement destiné à un usage domestique et en intérieur. La garantie sera annulée en cas d'utilisation commerciale.
• N'utilisez ce produit que pour le linge avec une étiquette indiquant qu'il convient au séchage en machine.
• Le fabricant décline toute responsabilité pour les dommages résultant d'une utilisation inappropriée ou du transport.
• Les ouvertures de ventilation ne doivent pas être obstruées par un tapis.
• L'installation et la réparation de la machine ne doivent être effectuées que par un réparateur agréé. Le fabricant ne peut être tenu responsable des dommages résultant de réparations non autorisées.

⚠️ ATTENTION : Ne vaporisez ou ne versez jamais de l'eau sur votre sèche-linge pour le nettoyer ! Sinon, vous pourriez être électrocuté !

- Laissez un espace d'au moins 3 cm entre les parois

latérales et arrière de l'appareil et au-dessus si vous souhaitez le placer sous un plan de travail.

• Le montage / démontage pour l'installation sous un plan de travail, si nécessaire, doit être effectué par un agent d'entretien agréé.
• Avant l'installation, vérifiez que le produit ne présente pas de dommages visibles. N'installez ou n'utilisez jamais un produit endommagé.
• Gardez le sèche-linge hors de la portée des animaux de compagnie.
• Il convient d'utiliser les produits assouplissants, ou produits similaires, conformément aux instructions relatives aux produits assouplissants.
• Retirer des poches tous les objets tels que briquets et allumettes.
• L'appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte ayant une charnière du côté opposé à celle du sèche-linge, empêchant ainsi l'ouverture totale du sèche-linge à tambour.
• Le sèche-linge à tambour ne doit pas être utilisé si des produits chimiques ont été utilisés pour le nettoyage.
• Le collecteur de bourre doit être nettoyé fréquemment. On ne doit pas laisser de la bourre s'accumuler autour du sèche-linge à tambour.
• Une ventilation appropriée doit être fournie afin d'éviter un refoulement, à l'intérieur de la pièce, de gaz provenant d'appareils brûlant d'autres combustibles, y compris les feux ouverts.
• L'air rejeté ne doit pas être évacué dans une évacuation utilisée pour les fumées rejetées provenant des appareils brûlant du gaz ou d'autres combustibles.

AVERTISSEMENT : Maintenir les orifices de ventilation dénués de toute obstruction dans le boîtier de l'appareil ou la structure d'intégration.

- Avant de contacter le fournisseur de service agréé

local pour l'installation du sèche linge, vérifiez les informations contenues dans le manuel d'utilisation pour vous assurer que l'installation électrique et la prise d'eau sont appropriées. Si ce n'est pas le cas, contactez un électricien qualifié et un plombier pour effectuer les ajustements nécessaires.

- Il est de la responsabilité du client de préparer le lieu d'installation du sèche linge, ainsi que les installations d'électricité et d'eaux usées. Avant l'installation, vérifiez que le sèche linge n'est pas endommagé. S'il est endommagé, ne l'installez pas. Les produits endommagés peuvent mettre en danger votre santé.

- Installez le sèche linge sur une surface stable et plane.

- Démarrez le sèche-linge dans un environnement exempt de poussière, où la ventilation de l'air est bonne.

- L'espace compris entre le sèche linge et le sol ne devrait pas être réduit par des objets tels que des tapis, du bois ou du ruban adhésif.

- Évitez de bloquer les grilles d'aération qui se trouvent sur la plinthe du sèche-linge.

- Vous ne devez pas installer l'appareil derrière une porte verrouillable, coulissante ou avec une charnière du côté opposé à celui du sèche linge, de sorte que l'ouverture complète de la porte du sèche linge soit bloquée.

- Une fois que le sèche linge est installé, les raccordements doivent rester stables. Lors de l'installation du sèche linge, assurez-vous que la surface arrière ne s'appuie sur rien (par ex. robinet, prise de courant).

- La température de fonctionnement du sèche linge doit être entre +5° C et +35° C. Si le sèche linge est utilisé en dehors de cette plage de température,

ses performances seront affectées négativement et l'appareil peut être endommagé.

• Soyez prudent lorsque vous transportez le produit, car il est lourd. Portez toujours des gants de sécurité.
• Lors de l'installation du produit, assurez-vous qu'il est placé contre un mur.
• La surface arrière du produit doit être placée contre un mur.
• Lorsque l'appareil est placé sur une surface stable, utilisez un niveau d'eau pour vérifier s'il est totalement stable. Si ce n'est pas le cas, réglez les pieds jusqu'à ce qu'ils deviennent stables. Répétez cette manœuvre chaque fois que vous déplacez l'appareil.
• Ne placez pas le sèche-linge sur le câble d'alimentation.

Élimination de l'ancien produit

Ce produit est conforme à la directive DEEE de l'Union européenne (2012/19/UE). Ce produit comporte un symbole de classification relatif aux déchets d'équipements électriques et électroniques (DEEE).

Ce symbole, qui figure sur l'étiquette du produit ou sur l'étiquette d'informations, indique que le produit ne doit pas être jeté avec les autres déchets ménagers lorsque sa durée de vie utile est terminée. Afin de prévenir les effets néfastes potentiels de l'élimination incontrôlée des déchets sur l'environnement et la santé humaine, veuillez séparer ce produit des autres types de déchets et, pour éviter une réutilisation durable des ressources matérielles, assurez-vous qu'il est recyclé de manière responsable. Contactez votre revendeur ou les autorités locales pour obtenir des informations sur la manière et l'endroit où vous pouvez apporter le produit pour un recyclage respectueux de l'environnement. Ce produit ne peut pas être mélangé à d'autres déchets commerciaux à des fins de recyclage.

1. Consignes de sécurité

Cette section contient des consignes de sécurité qui vous aideront à vous protéger contre les risques de blessures corporelles ou de dommages matériels. Le non-respect de ces instructions annulera toute garantie.

1.1. Sécurité électrique

• L'appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie externe ou d'un système de commande à distance séparé.
• Ne touchez pas le cordon d'alimentation avec les mains mouillées. Tirez toujours la fiche pour débrancher l'appareil, sinon vous risqueriez d'être électrocuté.
• Branchez le sèche-linge à une prise de terre avec protection par fusible. Si votre prise n'est pas reliée à la terre, faites installer par un électricien qualifié une prise reliée à la terre et protégée par un fusible conformément à la réglementation en vigueur. Nous ne sommes en aucun cas responsables des dommages/pertes résultant de l'utilisation du sèche-linge sans prise de terre, comme l'exigent les réglementations locales.
• La tension et la protection par fusible requises sont indiquées sur la plaque signalétique. (Pour la plaque signalétique, référez-vous à Aperçu)
• Les valeurs de tension et de fréquence indiquées sur la plaque signalétique doivent correspondre à la tension et à la fréquence d'alimentation électrique de votre maison.
• Débranchez le sèche-linge lorsque vous n'allez pas l'utiliser pendant une période prolongée et avant l'installation, l'entretien, le nettoyage et la réparation, sinon il risque d'être endommagé.
• La prise de courant doit être libre d'accès à tout

moment après l'installation.

⚠️ Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter un danger.

1.2. Sécurité des enfants

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Ne laissez pas les enfants sans surveillance près de la machine.
• Les enfants peuvent s'enfermer dans la machine et encourir un risque de mort.
• Ne laissez pas les enfants toucher la porte vitrée pendant que la machine est en marche. La surface devient extrêmement chaude et peut causer des lésions cutanées.
• Veuillez conserver les matériaux d'emballage hors de la portée des enfants.
• En cas d'ingestion ou de contact avec la peau ou les yeux, les détergents et produits de nettoyage peuvent entraîner un empoisonnement ou une irritation.
• Gardez les produits de nettoyage hors de portée des

enfants. Les produits électriques sont dangereux pour ceux-ci.

• Tenez les enfants loin du produit pendant qu'il est en marche.
• Pour éviter que les enfants n'interrompent le cycle de séchage, vous pouvez utiliser la sécurité enfants pour éviter toute modification du programme en cours.
• Ne permettez pas aux enfants de s'asseoir sur l'appareil / d'entrer dans l'appareil.

À cause du risque d'incendie, le linge et les produits suivants ne doivent JAMAIS être séchés dans le sèche-linge :

• Ne pas sécher dans le sèche-linge à tambour des articles non lavés.
• Il convient que les articles qui ont été salis avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire et les substances pour retirer la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge à tambour.

- Il convient que les articles comme le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles étanches, les articles doublés de caoutchouc et les vêtements ou les oreillers comprenant des parties en caoutchouc mousse ne soient pas séchés dans le sèche-linge à tambour.

- Il convient d'utiliser les produits assouplissants, ou produits similaires, conformément aux instructions relatives aux produits assouplissants.

- La partie finale d'un cycle de sèche-linge à tambour se produit sans chaleur (cycle de refroidissement)

afin de s'assurer que les articles sont soumis à une température garantissant qu'ils ne seront pas endommagés.

• Retirer des poches tous les objets tels que briquets et allumettes.
• Les articles rembourrés et les articles endommagés (oreillers ou vestes). La mousse incluse dans ces articles peut s'enflammer pendant le processus de séchage.
• L'utilisation du sèche-linge dans un environnement contenant de la poussière de farine ou de charbon peut provoquer une explosion.

⚠️ ATTENTION : Les sous-vêtements contenant des armatures métalliques doivent être mis dans un filet pour un usage dans un sèche linge. Dans le cas contraire, sèche linge peut être endommagé si les armatures métalliques se détachent et se cassent pendant le séchage.

INCENDIE : R290

Risque d'incendie et de dommages !

Ce produit contient du gaz R290 respectueux de l'environnement mais inflammable. Maintenez toujours le produit éloigné des flammes nues et des sources d'incendie.

1.4. Utilisation appropriée

⚠ MISE EN GARDE: Ne jamais arrêter un sèche-linge à tambour avant la fin du cycle de séchage, à moins que tous les articles ne soient retirés rapidement et étalés, de telle sorte que la chaleur soit dissipée.

⚠️ ATTENTION : La surchauffe des vêtements à l'intérieur du sèche linge peut se produire si vous annulez le programme ou lorsqu'une panne de courant survient pendant que la machine est en marche. Cette concentration de chaleur peut provoquer une auto-combustion. Alors, vous devez toujours activer le programme Rafraîchir pour refroidir ou retirer rapidement tout le linge du sèche linge pour l'accrocher et dissiper la chaleur.

• N'utilisez le sèche-linge que pour le séchage domestique et pour sécher les tissus avec une étiquette indiquant qu'ils conviennent au séchage. Toutes les autres utilisations n'entrent pas dans le champ d'application prévu et sont interdites.
• La garantie sera annulée en cas d'utilisation commerciale.
• Cet appareil n'est destiné qu'à un usage domestique et doit être placé sur une surface droite et stable.
• Ne vous appuyez pas ou ne vous asseyez pas sur la porte du sèche-linge. Le sèche-linge pourrait se renverser.
• Pour maintenir une température qui n'endommagera pas le linge (par exemple pour éviter que le linge ne prenne feu), le cycle de séchage se termine toujours par un cycle de refroidissement. À la fin du programme, le linge doit être retiré rapidement de la machine.

⚠️ ATTENTION : N'utilisez jamais le sèche-linge sans filtre à peluches ou avec un filtre à peluches endommagé.

• Les filtres à peluches doivent être nettoyés après chaque utilisation tel qu'indiqué dans la section Nettoyage du filtre à peluches.
• Les filtres à peluches doivent être séchés après le nettoyage. Un filtre humide peut provoquer un dysfonctionnement pendant le cycle de séchage.
• Vous ne devez pas laisser les peluches s'accumuler autour du sèche-linge (non applicable aux appareils destinés à être ventilés à l'extérieur de l'édifice).

IMPORTANT : Les ouvertures de ventilation ne doivent pas être obstruées par un tapis, du bois ou du ruban adhésif. Sinon, l'aération de la machine risque d'être insuffisante.

N'installez pas le sèche-linge dans des pièces où il existe un risque de gel. Les températures trop basses affectent négativement les performances des sèche-linges. L'eau de condensation qui gèle dans la pompe et le tuyau peut causer des dommages.

1.5. Installation sur une machine à laver

⚠️ ATTENTION : Une machine à laver ne doit pas être placée sur le sèche-linge. Prêtez attention aux mises en garde ci-dessous avant d'installer le sèche-linge sur une machine à laver.

⚠️ ATTENTION : Le sèche linge ne peut être placé que sur des machines à laver d'une dimension égale ou supérieure.

• Pour utiliser le sèche linge sur une machine à laver, vous devez utiliser une pièce de fixation entre les deux machines. La pièce de fixation doit être montée par un fournisseur de service agréé.
• Lorsque le sèche-linge est placé sur la machine à

laver, le poids total de ces produits peut avoisiner 150 kilogrammes (lorsqu'ils sont chargés). Placez les produits sur un sol solide pouvant supporter une telle charge !

Tableau d'installation appropriée pour machine à laver et sèche linge
Sèche linge(Profondeur)	Machine à laver
	37-41 cm 42-45 cm 46-49 cm		50-56 cm 57-63 cm
52,5 cm X		√	√	√	√
56 cm XX			√	√	√
61 cm XXX				√	√
64 cm XXXX					√

(Pour des informations sur la profondeur, veuillez consulter la section 7. Caractéristiques techniques)

Pour mettre le sèche-linge sur le lave-linge, un kit de superposition spécial est nécessaire en option. Veuillez contacter votre revendeur ou votre service client pour l'acquérir. Les instructions d'assemblage vous seront données avec le kit de superposition.

Déclaration de conformité CE

Nous déclarons que nos produits sont conformes aux directives, décisions et règlements européens applicables et aux exigences énumérées dans les normes citées en référence.

2.1. Raccordement à la sortie d'eau (avec tuyau de vidange en option)

Sur les produits équipés d'une unité de condensateur, l'eau s'accumule dans le réservoir d'eau pendant le processus de séchage. Vous devez vider l'eau accumulée après chaque processus de séchage. Au lieu de vider périodiquement le réservoir d'eau, vous pouvez également utiliser le tuyau de vidange d'eau fourni avec le produit pour vidanger directement l'eau à l'extérieur.

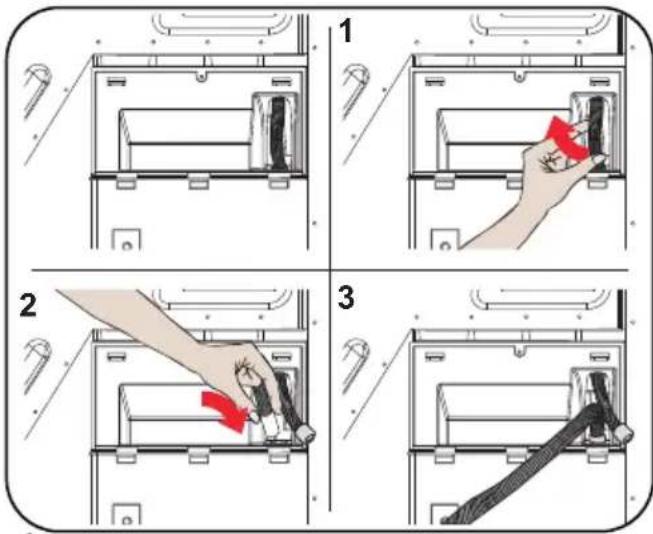

2.1.1. Raccordement du tuyau d'évacuation d'eau

1. Tirez et retirez l'extrémité du tuyau à l'arrière du sèche-linge. N'utilisez aucun outil pour retirer le tuyau.
2. Fixez une extrémité du tuyau d'évacuation d'eau, qui est fourni avec l'appareil, dans la fente par laquelle vous avez retiré le tuyau.
3. Fixez l'autre extrémité du tuyau d'évacuation d'eau directement à la sortie d'eau ou à l'évier.

ATTENTION : Le tuyau doit être raccordé de manière à ne pas pouvoir être déplacé. Si le tuyau sort pendant l'évacuation des eaux, il peut y avoir inondation dans votre maison.

IMPORTANT : Le tuyau d'évacuation des eaux doit être installé à une hauteur maximale de 80 cm.

IMPORTANT : Le tuyau d'évacuation des eaux ne doit pas être plié ou surélevé entre la sortie et la machine.

2.2. Réglage des pieds

• Pour que le sèche-linge fonctionne en produisant moins de bruit et de vibrations, il doit être stable et équilibré sur ses pieds. Ajustez les pieds pour vous assurer que l'appareil est équilibré.
• Tournez les pieds vers la droite et vers la gauche jusqu'à ce que le sèche-linge soit régulier et stable.

IMPORTANT : Évitez de retirer les pieds réglables.

2.3. Raccordement électrique

ATTENTION : Il existe un risque d'incendie et d'électrocution.

• Votre sèche-linge est réglé à 220-240 V et 50 Hz.
• Le câble électrique du sèche-linge est équipé d'une prise spéciale. Cette fiche doit être reliée à une prise de mise à la terre protégée par un fusible de 16 ampères comme indiqué sur la plaque signalétique. Le courant nominal du fusible de la ligne électrique à laquelle est raccordée la sortie doit également être de 16 ampères. Consultez un électricien qualifié si vous ne disposez pas d'une telle prise ou d'un tel fusible.
• Notre entreprise ne peut être tenue responsable des dommages résultant d'une utilisation sans mise à la terre.

IMPORTANT : L'utilisation de votre appareil à des valeurs de tension basses réduira sa durée de vie et diminuera ses performances.

2.4. Installation sous le comptoir

• Lors de l'installation sous un comptoir, laissez un espace d'au moins 3 cm entre les parois latérales et arrière de la machine et la face inférieure du plan de travail.
• Le montage / démontage sous le comptoir, si nécessaire, doit être effectué par un agent d'entretien agréé.

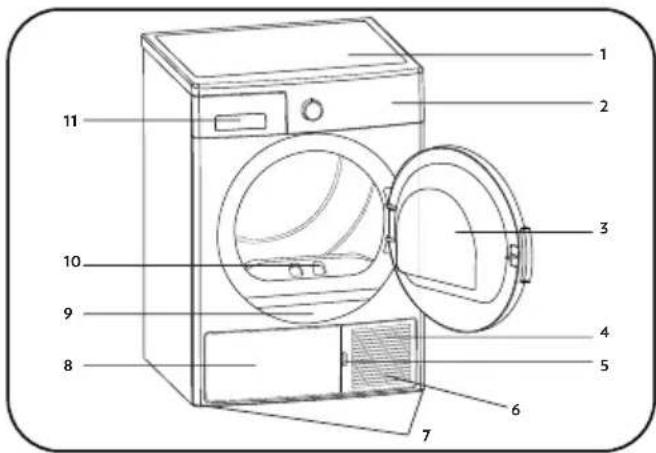

3. Aperçu

1. Plateau supérieur
2. Panneau de commande
3. Hublot de chargement
4. Fente d'ouverture de la plinthe
5. Plinthe
6. Pieds réglables
7. Couvercle de la plinthe
8. Plaque signalétique
9. Filtre à peluches
10. Couvercle du tiroir
11. Grilles d'aération

4.1. Triage du linge à sécher

Suivez les instructions écrites sur les étiquettes du linge à sécher. Seuls les articles secs portant une déclaration ou un symbole indiquant qu'ils « peuvent être séchés dans un sèche-linge » peuvent effectivement être séchés dans un sèche-linge.

- Évitez d'utiliser la machine avec des quantités de charge et des types de linge différents de ceux indiqués au point 4.3. Capacité de charge.

Convient pour le séchage dans un sèche linge	Ne nécessite aucun repassage Séchage	sensible/délicat	Ne convient pas pour le séchage dans un sèche linge
Ne séchez pas	Ne nettoyez pas à sec	À toutes les températures	À haute température
À température moyenne À	basse température Sans chaleur	Séchage étendu
Repartir pour sécher	Suspendre lorsqu'il est mouillé pour sécher	Repartir dans l'obscurité pour sécher	Approprié pour le nettoyage à sec

Évitez de sécher ensemble des tissus minces, multicouches ou épais, car ils sèchent à différents niveaux. Pour cette raison, mettez ensemble les vêtements secs qui ont la même structure et le même type de tissu. Cette méthode vous permet d'obtenir un résultat de séchage uniforme. Si vous pensez que le linge est encore humide, vous pouvez sélectionner un programme de séchage supplémentaire.

Veuillez sécher vos linges de grandes tailles (exemple : des couettes) et de petites tailles séparément afin de ne pas avoir du linge humide.

IMPORTANT : Les tissus délicats, les tissus brodés, les tissus en laine ou en soie, les vêtements en tissus délicats et coûteux, les vêtements hermétiques et les rideaux de tulle ne conviennent pas pour le séchage dans le sèche-linge.

Risque d'explosion et d'incendie !

Retirez tous les objets tels que les briquets et allumettes des poches.

Attention : le tambour du

sèche-linge et les tissus peuvent être endommagés.

• Les vêtements peuvent s'être emmêlés pendant le processus de lavage. Séparez-les les uns des autres avant de les placer dans le sèche-linge.
• Retirez tous les objets contenus dans les poches des vêtements et suivez les instructions suivantes :
• Attachez les ceintures en tissu, les lacets de tablier, etc. l'un à l'autre ou utilisez un sac à linge.
• Verrouillez les fermetures à glissière, les fermoirs et les fermetures, déboutonnez les boutons de couvertures.
• Pour obtenir le meilleur résultat de séchage, triez le linge selon le type de textile et le programme de séchage.
• Retirez les pinces et autres pièces métalliques similaires des vêtements.
• Les matières tissées comme les t-shirts et les vêtements tricotés se rétrécissent généralement lors du premier séchage. Utilisez un programme de protection.
• Évitez de trop sécher les matières synthétiques. Car cela pourrait entraîner des plis.
• Lors du lavage du linge à sécher, réglez la quantité d'adoucissant en fonction des données du fabricant de la machine à laver.

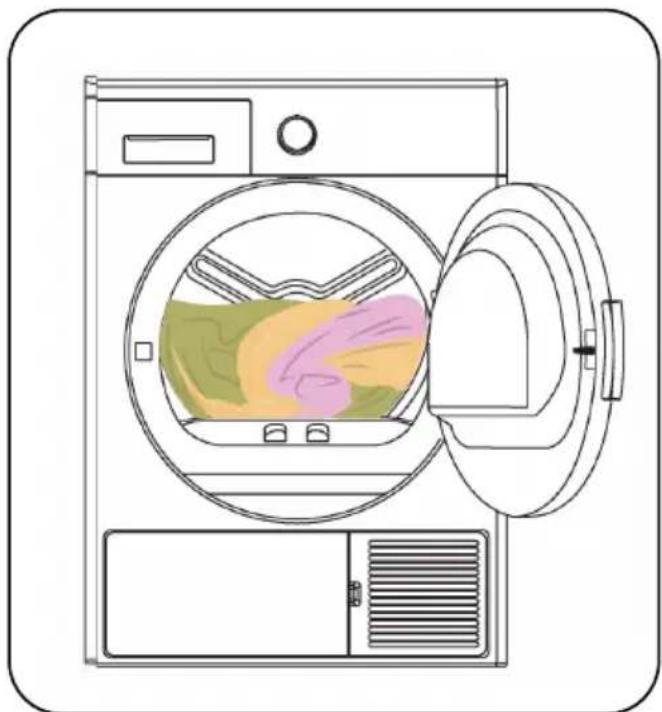

4.3. Capacité de charge

Suivez les instructions de la section « Sélection des programmes et tableau de consommation ». (Voir : 5.2 Sélection des programmes et tableau de consommation). Évitez de charger la machine avec une quantité de linge supérieure aux valeurs de capacité spécifiées dans le tableau.

IMPORTANT : Il n'est pas recommandé de charger le sèche linge avec une quantité de linge supérieure à celle indiquée sur la figure. Lorsqu'il est surchargé, sa performance de séchage diminue, ce qui peut causer des dommages au sèche linge et au linge.

Linge Poids à sec (g)
Draps (double) 725
Taies d'oreiller 240
Serviette de bain 700
Essuie-mains 225
Chemise 190
Chemise en coton 200
Jean 650
Tissu - Pantalons en gabardine	400
T-shirt 120

5.1. Panneau de commande

1 2

1. Bouton de sélection des programmes
2. Indicateur électronique et fonctions supplémentaires

5.1.1. Bouton de sélection des programmes

Utilisez le bouton de sélection des programmes pour sélectionner le programme de séchage souhaité

Symboles d'affichage :

Indicateur du niveau d'eau dans le réservoir
Indicateur d'avertissement de nettoyage du filtre à peluches
Indicateur d'avertissement de nettoyage du condensateur

5.2. Sélection des programmes et tableau de consommation

Appuyez sur la touche Marche/Arrêt pour lancer le programme. Le voyant LED Marche/Arrêt qui indique le lancement du programme et le voyant LED de séchage s'allument.

Programme Charge (kg)		Machine à laver Vitesse d'essorage	Quantité approximative d'humidité résiduelle	Durée (minutes)
Séchage supplémentaire du coton(Extra séchage)	8 1000 60%	198
Coton prêt à ranger 8 1000	60% 189
Coton prêt à repasser 8 1000	00 60% 156
Synthétique prêt à ranger	4 800 40% 80
Synthétique prêt à repasser	4 800 40% 59
Délicat 2 600 50% 55
Mixte 4 1000 60% 115
Bébé 3 1000 60% 86
Jeans 4 1200 60% 125
60 min	-	-	-	60
40 min	-	-	-	40
20 min	-	-	-	20
Rafraîchir	-	-	-	10
Rapide 34'	1 1200 50%	34
Chemises 20'	0.5	1200 50% 20

Valeurs de consommation d'énergie
Programme	Charge (kg)	Machine à laver Vitesse d'essorage	Quantité approximative d'humidité résiduelle	Valeurs de consommation d'énergie (kWh)
Coton prêt à ranger	8	1000	60%	1,91
Coton prêt à repasser	8	1000	60%	1,47
Synthétique prêt à ranger	4	800	40%	0,78
Consommation d'énergie en « mode Arrêt » P_o (W)				0,5
Consommation d'énergie en « mode Marche » P_L (W)				1

Le programme coton prêt à ranger est le programme de séchage standard qui peut être exécuté à pleine ou à demi-charge et pour lequel les informations figurent sur l'étiquette et la facture du produit. Ce programme est le plus économe en termes d'énergie pour le séchage de vêtements en coton humides.

Programme de la norme de l'étiquetage énergétique (EN 61121:2013)

Toutes les valeurs du tableau ont été déterminées conformément à la norme EN 61121:2013. Les valeurs de consommation peuvent différer des valeurs indiquées dans le tableau selon le type de tissu, la vitesse d'essorage, les conditions ambiantes et les valeurs de tension.

5.2.1. Fonctions auxiliaires

Le tableau qui résume les options qui peuvent être sélectionnées dans les programmes est donné ci-dessous.

Option Description
Niveau de séchage	Le niveau d'humidité du linge obtenu après le séchage peut être augmenté de 3 niveaux supplémentaires en plus du réglage standard. De cette façon, le linge est plus sec. Les niveaux pouvant être sélectionnés en dehors du réglage standard (niveau 1) 2 (faible), 3 (moyen), 4 (élévé). Après la sélection, la lumière du degré de séchage correspondant s'allume.
Défroissage	Si vous sélectionnez l'option « Défroissage » et n'ouvrez pas la porte du sèche-linge à la fin du programme, la phase de défroissage prévue pour 1 heure en prendra 2. Après avoir sélectionné l'option Défroissage, vous entendrez un signal d'avertissement sonore. Vous pouvez appuyer de nouveau sur le même bouton pour annuler cette option. Si vous ouvrez la porte ou appuyez sur le bouton Départ/Pause alors que le processus de défroissage est encore en cours, cette étape sera annulée.
Différer le démarrage	Vous pouvez retarder l'heure de lancement du programme en sélectionnant l'option 3 heures, 6 heures ou 9 heures. Vous pouvez activer le délai de temporisation souhaité en appuyant sur la touche Marche/Arrêt. Le moment venu, le programme sélectionné est lancé automatiquement. Pendant le délai de temporisation, les options compatibles avec le programme peuvent être activées/désactivées.
Annuler l'avertisseur	Le sèche-linge émet un avertissement sonore lorsque vous tournez le bouton de sélection des programmes et quand vous appuyez sur les boutons, à la fin du programme. Pour annuler ces avertissements, appuyez sur le bouton « Delicate Drying Option » (Option séchage délicat) et maintenez-le enfoncé pendant 3 secondes. Si vous appuyez sur ce bouton, vous entendrez un avertissement sonore indiquant que l'option a été annulée.
Sécurité enfants	Il existe une option de sécurité enfant pour éviter les changements dans le déroulement du programme lorsque des touches sont actionnées pendant le programme. Pour activer la fonction de sécurité enfant, l'utilisateur doit appuyer simultanément sur les boutons « Niveau de séchage » et « Anti-plis » pendant 3 secondes. Lorsque la sécurité enfant est activée, toutes les touches sont désactivées. La sécurité enfant n'est pas automatiquement désactivée à la fin du programme. Pour désactiver la sécurité enfant à la fin du programme, tournez le bouton de sélection des programmes sur la position « Off ». Ensuite, placez le bouton de sélection des programmes sur la première position. La sécurité enfant reste active. Pour désactiver la fonction de sécurité enfant, l'utilisateur doit appuyer simultanément sur les boutons « Niveau de séchage » et « Anti-plis » pendant 3 secondes. Lorsque vous activez/désactivez la sécurité enfant le « CL » s'affiche à l'écran pendant 2 secondes puis s'éteint et un signal sonore retentit. Avertissement : Lorsque le produit est en marche ou que la sécurité enfant est active, si vous tournez le bouton de sélection des programmes, vous entendrez un avertissement sonore et « CL » s'affichera à l'écran pendant 2 secondes puis s'éteindra. Si vous tournez le bouton de sélection des programmes, vous entendrez un avertissement sonore. Même si vous réglez le bouton de sélection des programmes sur un autre programme, le programme sélectionné précédemment continuera de fonctionner. Pour sélectionner un nouveau programme, vous devez désactiver la sécurité enfant avant de régler le bouton de sélection des programmes.

5.2.2. Demarrage du programme

La LED Start / Pause clignote pendant la sélection du programme. Appuyez sur le bouton Start / Pause pour démarrer le programme. Le voyant Start / Pause indique que le programme a commencé et la LED de séchage s'allumera.

Programme Description
Séchage supplémentaire du coton(Extra séchage)	Ce programme sèche les tissus épais et multicouches, tels que les serviettes en coton, les draps, les taies d'oreiller, les peignoirs à une température élevée pour vous permettre de les ranger dans un placard.
Coton prêt à ranger	Ce programme sèche les pyjamas en coton, les sous-vêtements, les nappes de table, etc., pour vous permettre de les ranger dans un placard.
Coton prêt à repasser	Ce programme sèche le linge en coton pour le préparer au repassage. Le linge sorti de la machine est humide.
Synthétique prêt à ranger	Ce programme sèche les tissus synthétiques, tels que les chemises et les chemisiers, à une température plus basse par rapport au programme « cotons » pour vous permettre de les ranger dans un placard.
Synthétique prêt à repasser	Ce programme sèche les tissus synthétiques, tels que les chemises, les t-shirts, les chemisiers, à une température plus basse par rapport au programme « cotons » pour les préparer au repassage. Le linge sorti de la machine est humide.
Délicat	Ce programme sèche les vêtements légers, tels que les chemises, les chemisiers et les linges en soie, à une température basse pour les rendre prêts à porter.
Mixte	Ce programme sèche les linges à la fois faits en coton et de tissu synthétique et qui ne se décolorent pas pour les rendre prêts à porter.
Bébé	Ce programme sèche les vêtements délicats des enfants à une température basse pour les rendre prêts à porter.
Jeans Ce programme est utilisé	Pour sécher les jeans.
Programmes de temps	Pour atteindre le niveau de séchage requis à basse température, vous pouvez utiliser les programmes temporisés de 20 min, 40 min et 60 min. Quel que soit le niveau de séchage, le programme s'arrête à l'heure souhaitée.
Rafraîchir	Ce programme fournit une ventilation de 10 minutes sans chaleur pour vous permettre de rafraîchir vos vêtements.
Rapide 34'	1 kg de chemises en synthétique essorées à grande vitesse dans la machine à laver sont séchées en 34 minutes.
Chemises 20' 2 à 3 chemises	sont prêtes pour le repassage au bout de 20 minutes.

IMPORTANT : N'ouvrez pas le hublot de chargement lorsque le programme est en cours d'exécution. Si vous devez ouvrir le hublot, ne le laissez pas ouvert pendant longtemps.

5.3. Mode économie d'énergie

Si vous n'appuyez sur aucune touche pendant 15 minutes à l'étape de sélection du programme, le sèche-linge passe en mode économie d'énergie pour réduire la consommation d'énergie. L'écran s'éteint. En mode économie d'énergie « - - - » clignote, c'est-à-dire qu'il est allumé pendant 0,5 seconde et éteint pendant 3 secondes. Le voyant « - - - » sera moins lumineux en mode économie d'énergie. Pour sélectionner un programme et le lancer, vous devez éteindre et rallumer le sèche-linge.

Au cours de l'exécution du programme

Si vous ouvrez le hublot lorsque le programme est en cours d'exécution, la machine bascule en mode veille. Une fois que le hublot est refermé, appuyez sur la touche Marche/Arrêt pour reprendre le programme.

N'ouvrez pas le hublot de chargement lorsque le programme est en cours d'exécution. Si vous devez ouvrir le hublot, ne le laissez pas ouvert pendant longtemps.

Fin du programme

Une fois le programme terminé, les voyants LED Marche/Arrêt, du niveau d'eau dans le réservoir, du nettoyage du filtre et du nettoyage du condenseur s'allument. De plus, un avertissement sonore est émis à la fin du programme. Vous pouvez retirer le linge pour préparer la machine à un nouveau chargement.

IMPORTANT : Nettoyez le filtre à peluches après chaque programme. Vidangez le réservoir d'eau après chaque programme.

IMPORTANT : Si vous ne retirez pas le linge à la fin du programme, la phase Anti-plis d'une heure sera automatiquement activée. Ce programme fait tourner le tambour à des intervalles réguliers pour éviter les plis.

5.4. Information sur l'éclairage du tambour

• Ce produit comprend une LED d'éclairage du tambour. La lumière s'allume automatiquement lorsque vous ouvrez la porte. Et s'éteint automatiquement après quelques secondes.
• L'utilisateur ne peut pas choisir de l'allumer ou l'éteindre à sa guise.
• N'essayez pas de remplacer ou de changer la lumière LED.

PROGRAMMES	OPTIONS
	Temporisation	Annulation de l'avertisseur de fin de cycle	Sécurité enfants	Degré de séchage	Défroissage
Séchage supplémentaire du coton(Extra séchage)	✓	✓	✓	✓	✓
Coton prêt à ranger	✓	✓	✓	✓	✓
Coton prêt à repasser	✓	✓	✓	✓	✓
Synthétique prêt à ranger	✓	✓	✓	✓	✓
Synthétique prêt à repasser	✓	✓	✓	✓	✓
Délicat X	✓	✓	✓		✓
Mixte	✓	✓	✓	✓	✓
Bébé	✓	✓	✓	✓	✓
Jeans	✓	✓	✓	✓	✓
60 min X	✓	✓	✓		✓
40 min X	✓	✓	✓		✓
20 min X	✓	✓	✓		✓
Rafraîchir X	✓	✓	✓		✓
Rapide 34' X	✓	✓	✓		✓
Chemises 20' X	✓	✓	✓		✓
X Sélection impossible
✓	Sélection possible

ATTENTION : Les options « Delicate » (délicat) et « Drying Level » (degré de séchage)

ne peuvent être sélectionnées en même temps dans tous les programmes.

6. Nettoyage et entretien

IMPORTANT : N'utilisez pas de produits chimiques industriels pour nettoyer votre sèche-linge. N'utilisez pas un sèche-linge qui a été nettoyé avec des produits chimiques industriels.

6.1. Nettoyage des filtres à peluches

IMPORTANT : N'OUBLIEZ PAS DE NETTOYER LES FILTRES À PELUCHES APRÈS CHAQUE UTILISATION.

Pour nettoyer les filtres à peluches :

1. Ouvrez le hublot de chargement.
2. Tirez les filtres à peluches vers le haut pour le retirer.
3. Ouvrir le filtre extérieur
4. Nettoyez le filtre extérieur avec vos mains ou en utilisant un chiffon doux.
5. Ouvrez le filtre intérieur
6. Nettoyez le filtre intérieur avec vos mains ou en utilisant un chiffon doux
7. Fermez les filtres et ajustez les crochets
8. Placer le filtre intérieur à l'intérieur du

filtre extérieur

1. Nettoyage du filtre à peluches

Après une certaine période d'utilisation du sèche-linge, si vous remarquez la présence d'une couche pouvant obstruer la surface du filtre, lavez le filtre avec de l'eau tiède pour éliminer cette couche. Séchez soigneusement le filtre avant de le réinstaller.

6.2. Vidange du réservoir d'eau

1. Tirez le couvercle du tiroir et sortez délicatement le réservoir.
2. Vidangez l'eau du réservoir.
3. En cas d'accumulation de peluches sur le capuchon de décharge du réservoir, nettoyez avec de l'eau.
4. Réinstallez le réservoir d'eau.

IMPORTANT : Ne retirez jamais le réservoir d'eau lorsque le programme est en cours d'exécution. L'eau condensée dans le réservoir d'eau n'est pas propre à la consommation humaine. IMPORTANT : N'OUBLIEZ PAS DE VIDANGER LE RÉSERVOIR D'EAU APRÈS CHAQUE UTILISATION.

6.3. Nettoyage de l'échangeur de chaleur

IMPORTANT : Nettoyez l’échangeur de chaleur lorsque le message d’avertissement « Nettoyage de l’échangeur de chaleur » s’affiche. IMPORTANT : MÊME SI LE « VOYANT D’AVERTISSEMENT DE NETTOYAGE DE L’ÉCHANGEUR DE CHALEUR » N’EST PAS ALLUMÉ : NETTOYEZ L’ÉCHANGEUR DE CHALEUR APRÈS CHAQUE 30 PROCESSUS DE SÉCHAGE OU UNE FOIS PAR MOIS.

À la fin du processus de séchage, ouvrez le hublot de chargement et attendez qu'il refroidisse.

1. Ouvrez le couvercle de la plaque de protection comme indiqué.
2. Débloquez le couvercle de l'échangeur en tournant dans le sens indiqué par les flèches.
3. Retirez l'échangeur de chaleur comme indiqué.
4. Nettoyez la surface avant de l'échangeur comme indiqué.
5. Placez l'échangeur comme indiqué.
6. Bloquez le couvercle de l'échangeur en tournant dans le sens indiqué par les flèches.
7. Fermez la plaque de protection comme indiqué.

AVERTISSEMENT : NE PAS NETTOYER À MAINS NUES CAR LES AILETTES DE L'ÉCHANGEUR SONT TRANCHANTES. VOUS RISQUERIEZ DE VOUS BLESSER LES MAINS.

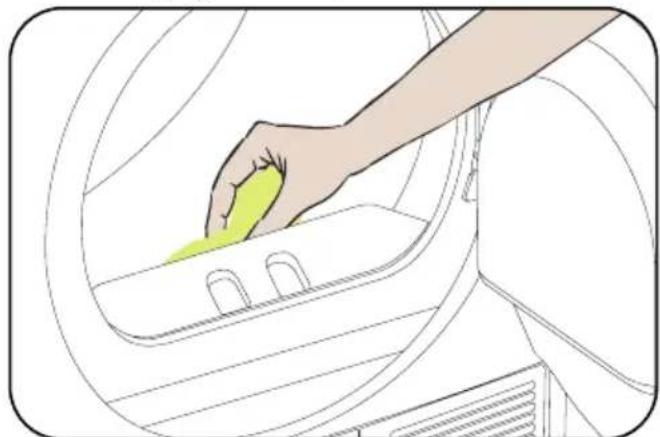

6.4. Nettoyage du capteur d'humidité

À l'intérieur de la machine se trouvent des capteurs d'humidité qui détectent si le linge est sec ou non.

Pour nettoyer les capteurs :

1. Ouvrez le hublot de chargement de la machine.
2. Si la machine est encore chaude en raison du processus de séchage, attendez qu'elle refroidisse.

vinaigre, essuyez les surfaces métalliques du capteur et séchez-les.

IMPORTANT : NETTOYEZ LES SURFACES MÉTALLIQUES DU CAPTEUR 4 FOIS PAR AN.

IMPORTANT : Évitez de nettoyer les surfaces métalliques du capteur à l'aide d'outils métalliques.

⚠ AVERTISSEMENT : En raison du risque d'incendie et d'explosion, n'utilisez pas de solutions, de produits de nettoyage ou de produits similaires lors du nettoyage des capteurs.

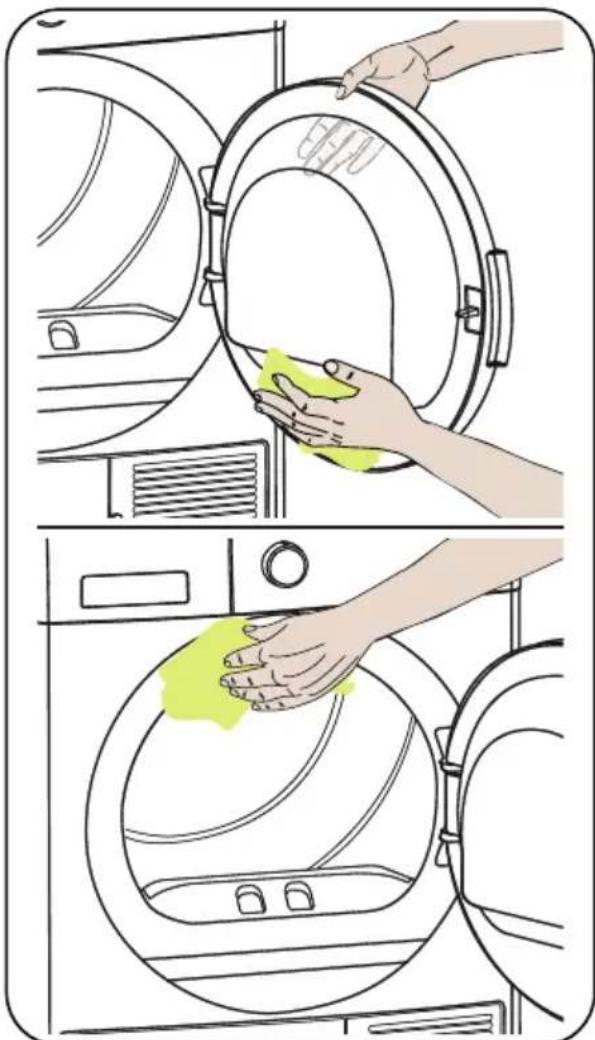

6.5. Nettoyage de la surface interne du hublot de chargement

IMPORTANT : N'OUBLIEZ PAS DE NETTOYER LA SURFACE INTÉRIEURE DU HUBLOT DE CHARGEMENT APRÈS CHAQUE PROCESSUS DE SÉCHAGE.

Ouvrez le hublot de chargement du sèche-linge et nettoyez toutes les surfaces intérieures et le joint d'étanchéité à l'aide d'un chiffon doux et humide.

Marque ORIMA
Nom du modèle ORBC82
Hauteur Min: 845 mm / Max: 855 mm*
Largeur 596 mm
Profondeur 563 mm
Capacité (max.) 8 kg**
Poids net (avec porte en plastique) 41,5 kg
Poids net (avec porte en verre) 43 kg
Tension	220-240 V
Puissance	1000 W

Hauteur min. : Hauteur avec pieds réglables non utilisés. Hauteur max. : Hauteur avec pieds réglables en extension maximale.

Poids du linge sec avant le lavage.

IMPORTANT : Afin d'améliorer la qualité du sèche-linge, les spécifications techniques peuvent subir des modifications sans préavis. IMPORTANT : Les valeurs déclarées ont été obtenues en laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier en fonction des conditions environnementales et de l'utilisation du sèche-linge.

1. Pour des raisons de sécurité, la législation impose un local d'au moins 1 m³ par 8 g de fluide frigorigène pour ces équipements. Pour 150 g de propane, la taille minimale autorisée de la pièce serait de 18,75 m³.
2. Liquide de refroidissement : risque d'incendie/risque d'empoisonnement/risque de dommages matériels et d'endommagement de l'appareil. L'appareil contient du réfrigérant R290 qui, bien que respectueux de l'environnement, est inflammable. Le fait de ne pas les jeter correctement peut entraîner un incendie ou un empoisonnement. Jetez l'appareil de manière appropriée et n'endommagez pas les conduites du circuit frigorifique.
3. Type de réfrigérant : R290 • Quantité de gaz : 110 g
4. ODP (potentiel d'appauvrissement de la couche d'ozone) : 0
5. GWP (potentiel de réchauffement de la planète) : 3
6. Risque d'incendie ou d'explosion. Retirez les briquets et les allumettes des poches.
7. Ne placez pas la sèche-linge près d'un feu ouvert ou d'une source d'inflammation.

8. Dépannage

Votre sèche-linge est équipé de systèmes qui effectuent en permanence des contrôles pendant le processus de séchage pour prendre les mesures nécessaires et vous avertir en cas de dysfonctionnement.

⚠ AVERTISSEMENT : Si le problème persiste même après avoir appliqué les étapes de cette section, veuillez contacter votre revendeur ou un fournisseur de service agréé. N'essayez jamais de réparer un produit non fonctionnel.

PROBLÈME RAISON SOLUTION
Le processus de séchage est très long.	La surface du filtre à peluches est peut-être bouchée.	Lavez le filtre à l'eau tiède.
	L'échangeur de chaleur est peut-être bouché.	Nettoyez l'échangeur de chaleur
	Les grilles de ventilation situées à l'avant de la machine sont peut-être fermées.	Ouvrez les portes/fenêtres pour éviter que la température ambiante n'augmente trop.
	Il y a peut-être une couche de calcaire sur le capteur d'humidité.	Nettoyez le capteur d'humidité.
	Il y a peut-être trop de linge dans le sèche-linge (surcharge).	Ne surchargez pas le sèche-linge.
	Le linge n'a peut-être pas suffisamment été essoré.	Sélectionnez une vitesse d'essorage plus élevée sur votre lave-linge.
Le linge sort humide à la fin du processus de séchage.	⚠ Le linge qui sort chaud à la fin du processus de séchage donne généralement l'impression d'être plus humide.
	Le programme utilisé n'est peut-être pas adapté au type de linge.	Vérifiez les étiquettes d'entretien des articles de linge, sélectionnez un programme adapté au type de linge. Vous pouvez aussi utiliser les programmes avec choix de la durée de séchage.
	La surface du filtre à peluches est peut-être bouchée.	Lavez le filtre à l'eau tiède.
	L'échangeur de chaleur est peut-être bouché.	Nettoyez l'échangeur de chaleur
	Il y a peut-être trop de linge dans le sèche-linge (surcharge).	Ne surchargez pas le sèche-linge.
	Le linge n'a peut-être pas suffisamment été essoré.	Sélectionnez une vitesse d'essorage plus élevée sur votre lave-linge.
Le sèche-linge ne peut pas être ouvert ou le programme ne peut pas être lancé. Le sèche-linge ne s'active pas lors du réglage.	Le sèche-linge n'est peut-être pas branché.	Assurez-vous que la fiche est bien insérée dans la prise.
	La porte de chargement est peut-être ouverte.	Assurez-vous que la porte de chargement est correctement fermée.
	Vous n'avez peut-être pas choisi un programme ou appuyé sur la touche Départ/Pause.	Vérifiez que le programme a été réglé et que le sèche-linge n'est pas en mode Veille (Pause).
	La sécurité enfant est peut-être active.	Désactivez la sécurité enfant.
Le programme a été interrompu sans raison.	La porte de chargement n'est peut-être pas correctement fermée.	Assurez-vous que la porte de chargement est correctement fermée.
	Il y a peut-être eu une panne de courant.	Appuyez sur la touche Départ/Pause pour lancer le programme.
	Le réservoir d'eau est peut-être plein.	Videz le réservoir d'eau.
Les vêtements ont rétréci, sont plissés ou abimés.	Le programme utilisé n'est peut-être pas adapté au type de linge.	Vérifiez les étiquettes d'entretien des articles de linge, sélectionnez un programme adapté au type de linge.
Fuite d'eau par la porte de chargement.	Des peluches peuvent s'être accumulées sur les surfaces intérieures de la porte de chargement et sur les surfaces du joint de la porte de chargement.	Nettoyez les surfaces intérieures de la porte de chargement et les surfaces du joint de la porte de chargement.
La porte de chargement s'ouvre toute seule.	La porte de chargement n'est peut-être pas correctement fermée.	Poussez la porte de chargement jusqu'à ce que vous entendiez un bruit indiquant la fermeture.
Le symbole d'avertissement du réservoir d'eau est allumé/clignote.	Le réservoir d'eau est peut-être plein.	Videz le réservoir d'eau.
	Le tuyau d'évacuation de l'eau est peut-être plié.	Si le produit est raccordé directement à la sortie d'eau, vérifiez le tuyau d'évacuation de l'eau.
Le symbole d'avertissement de nettoyage de l'échangeur de chaleur est allumé.	L'échangeur de chaleur est peut-être sale.	Nettoyez l'échangeur de chaleur.
Le symbole d'avertissement de nettoyage du filtre est allumé.	La filtre à peluches est peut-être sale.	Nettoyez le filtre.
	Le logement du filtre est peut-être bouché par des peluches.	Nettoyez le support du filtre.
	Quelque chose provoque peut-être une obstruction à la surface du filtre à peluches.	Lavez le filtre à l'eau tiède.
Les symboles d'avertissement de nettoyage du filtre et de l'échangeur de chaleur sont allumés.	Le logement du filtre est peut-être bouché par des peluches.	Nettoyez le support du filtre.
	Quelque chose provoque peut-être une obstruction à la surface du filtre à peluches.	Lavez le filtre à l'eau tiède.
	L'échangeur de chaleur est peut-être bouché.	Nettoyez l'échangeur de chaleur.
Le programme ne peut pas être lancé et le voyant d'avertissement du filtre clignote.	Le filtre n'est peut-être pas en place.	Replacez le filtre.
	Le voyant d'avertissement du filtre clignote bien que le filtre soit en place.	Appelez le service technique.

9. Avertissements automatiques de défauts et ce qu'il FAUT FAIRE

Votre sèche-linge est équipé d'un système de détection de défauts intégré. Ils sont indiqués par une combinaison de voyants lumineux clignotants. Les codes de problèmes les plus courants sont décrits ci-dessous.

Code d’erreur Solution
E03	Videz le réservoir d’eau, si le problème n’est pas résolu, contactez le centre de service agréé le plus proche.
E04 Contactez le centre de service agréé le plus proche.
E05 Contactez le centre de service agréé le plus proche.
E06 Contactez le centre de service agréé le plus proche.
E07 Contactez le centre de service agréé le plus proche.
E08	Il peut y avoir des fluctuations de tension sur le réseau. Attendre jusqu’à ce que la tension soit adaptée à la plage de travail.

10.1. Informations sur l'emballage

L'emballage de ce produit est fabriqué à base de matériaux recyclables. Ne jetez pas l'emballage au même endroit que les déchets ménagers ou d'autres déchets. Veuillez plutôt le déposer dans un point de collecte des emballages défini par votre autorité locale.

11.1. Étiquetage énergétique

ENERG Y IJA ENERGIA - ENEPTEIA IE IA 1 2 A++ 3 A+ A B C D A+ 4 ENERGIA - ENEPTEIA - ENEPTEIA ENERGIA - ENERGY - ENERGIE ENERGI kWh/yil 5 9 dk/döngü* kg dB *upren cyclus - portion - zycius npolykappa ciklu - taikke ohjelna - cikus - oldas - cikls dklu cyclus - cykl - ciklu program - torkomgäng 392/2012 8 7 6

1. Marque déposée
2. Modèle
3. Classe énergétique
4. Consommation annuelle d'énergie
5. Émission de bruit lors du séchage
6. Capacité de séchage du linge
7. Durée du cycle de séchage Coton prêt à ranger
8. Classe d'efficacité de condensation
9. Technologie de la machine

11.2. Efficacité énergétique

• Vous pouvez faire fonctionner le sèche-linge à pleine capacité, mais assurez-vous qu'il n'est pas en surcharge.
• Lors du lavage du linge, la vitesse d'essorage doit être la plus élevée possible. Cela raccourcit le temps de séchage et réduit la consommation d'énergie.
• Assurez-vous de sécher le linge de même type ensemble.
• Respectez les recommandations du manuel de l'utilisateur relatives à la sélection des programmes.
• Pour la circulation de l'air, prévoyez un dégagement suffisant à l'avant et à l'arrière de la machine. Ne couvrez pas les grilles à l'avant de la machine.
• Sauf si nécessaire, n'ouvrez pas la porte de la machine lors du séchage. Si vous devez l'ouvrir, ne la gardez pas ouverte pendant longtemps.
• N'ajoutez pas de linge supplémentaire (mouillé) pendant le processus de séchage.
• Les poils et les peluches qui se détachent du linge et se regroupent dans l'air sont collectés par les « filtres à peluches ». Assurez-vous de nettoyer les filtres avant et après chaque utilisation.
• Pour les modèles avec pompe à chaleur, assurez-vous de nettoyer l'échangeur de chaleur au moins une fois par mois ou après chaque 30 utilisations.
• Lors du processus de séchage, l'environnement dans lequel le sèche-linge est installé doit être bien ventilé.

FICHE DU PRODUIT
Conforme à la réglementation de la commission déléguée (UE) No 392/2012
Nom du fournisseur ou marque déposée	ORIMA
Nom du modèle	ORBC82
Puissance nominale (kg)	8
Type de sèche linge Pompe à chaleur
Classe d'efficacité énergétique (1)	A++
Consommation énergétique annuelle (kWh) (2)	235
Automatique ou Non automatique Automatique
Consommation énergétique du programme coton standard à charge pleine (kWh)	1,91
Consommation énergétique du programme coton standard à charge partielle (kWh)	1,07
Consommation énergétique du mode arrêt du programme Coton standard à pleine charge P_o (W)	0,5
Consommation énergétique du mode Sous tension du programme Coton standard à pleine charge P_L (W)	1
Durée du mode Sous tension (min.) s/o
Programme Coton standard (3)
Durée du programme Coton standard à pleine charge, T_sec (min.)	189
Durée du programme Coton standard à charge partielle, T_demi-sec (min.)	113
Durée pondérée du programme Coton standard à pleine charge et à charge partielle ( T_t )	146
Classe d'efficacité de condensation (4)	B
Efficacité moyenne de condensation du programme Coton standard à pleine charge, C_sec	81%
Efficacité moyenne de condensation du programme Coton standard à charge partielle, C_demi-sec	81%
Efficacité de condensation pondérée du programme Coton standard à pleine charge et à charge partielle C_t	81%
Niveau de puissance acoustique du programme Coton standard à pleine charge (5)	65
Intégré Non

(1) Échelle de A+++ (plus efficace) à D (moins efficace) (2) Consommation d'énergie basée sur 160 cycles de séchage du programme Coton standard à pleine charge et à charge partielle, et sur la consommation des modes de consommation réduite. La consommation énergétique réelle par cycle dépend de l'utilisation de l'appareil. (3) Le « programme Coton prêt à ranger » utilisé à pleine charge et à charge partielle est le programme de séchage standard auquel se rapportent les informations sur l'étiquette et sur la fiche, notamment qu'il convient au séchage du linge en coton humide normal et est le plus efficace en termes de consommation d'énergie pour le coton. (4) Échelle de G (moins efficace) à A (plus efficace) (5) Valeur moyenne pondérée - LwA exprimée en dB(A) re 1 pW

C€

52428107-221110-00
