| Type de produit | Convertisseur de mesure de température programmable |
| Marque | Camille Bauer |
| Modèle | Sineax V608 |
| Dimensions (boîtier K17) | Largeur 17 mm, hauteur 62 mm, profondeur 72 mm (encliqueté sur rail) |
| Alimentation auxiliaire | 12 à 30 V CC, protégée contre l'inversion de polarité |
| Entrée de mesure | Thermocouples (types B, E, J, K, N, R, S, T, L, U, W5, W3) et thermomètres à résistance (Pt100, Ni100) en 2, 3 ou 4 fils |
| Sortie de mesure | 4 à 20 mA en technique 2 fils, linéaire à la température |
| Charge maximale en sortie | 900 Ω sous 30 V CC, 600 Ω sous 24 V CC, 400 Ω sous 20 V CC |
| Programmation | Via PC avec logiciel V600 plus et câble PK610 (interface RS232) |
| Compensation de soudure froide | Interne (Pt100 incorporé ou connecté) ou externe (thermostat de référence) |
| Surveillance de défaut | Rupture de sonde ou court-circuit : signal configurable (4 à 21,6 mA ou maintien de valeur) |
| Température de fonctionnement | -25 à +80 °C (standard), -25 à +55 °C (exécution Ex) |
| Montage | Sur rail à chapeau (35×15 ou 35×7,5 mm) ou rail G (EN 50035-G32) |
| Raccordement électrique | Bornes à vis pour câbles jusqu'à 4 mm² (monoconducteur) ou 2,5 mm² (souple), IP20 |
| Entretien | Aucun entretien nécessaire |
| Accessoires fournis | Notice d'utilisation (allemand, français, anglais), certificat d'essai (pour version Ex) |
| Accessoires optionnels | Câble de programmation PK610 (réf. 137887), câble additionnel (141416), logiciel V600 plus (146557) |
| Sécurité | Respecter les consignes de montage et de branchement ; version Ex avec sécurité intrinsèque EEx ia IIC T6 |
FOIRE AUX QUESTIONS - Sineax V608 Camille Bauer
Questions des utilisateurs sur Sineax V608 Camille Bauer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Contrôleur de température au format PDF gratuitement ! Retrouvez votre notice Sineax V608 - Camille Bauer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Sineax V608 de la marque Camille Bauer.

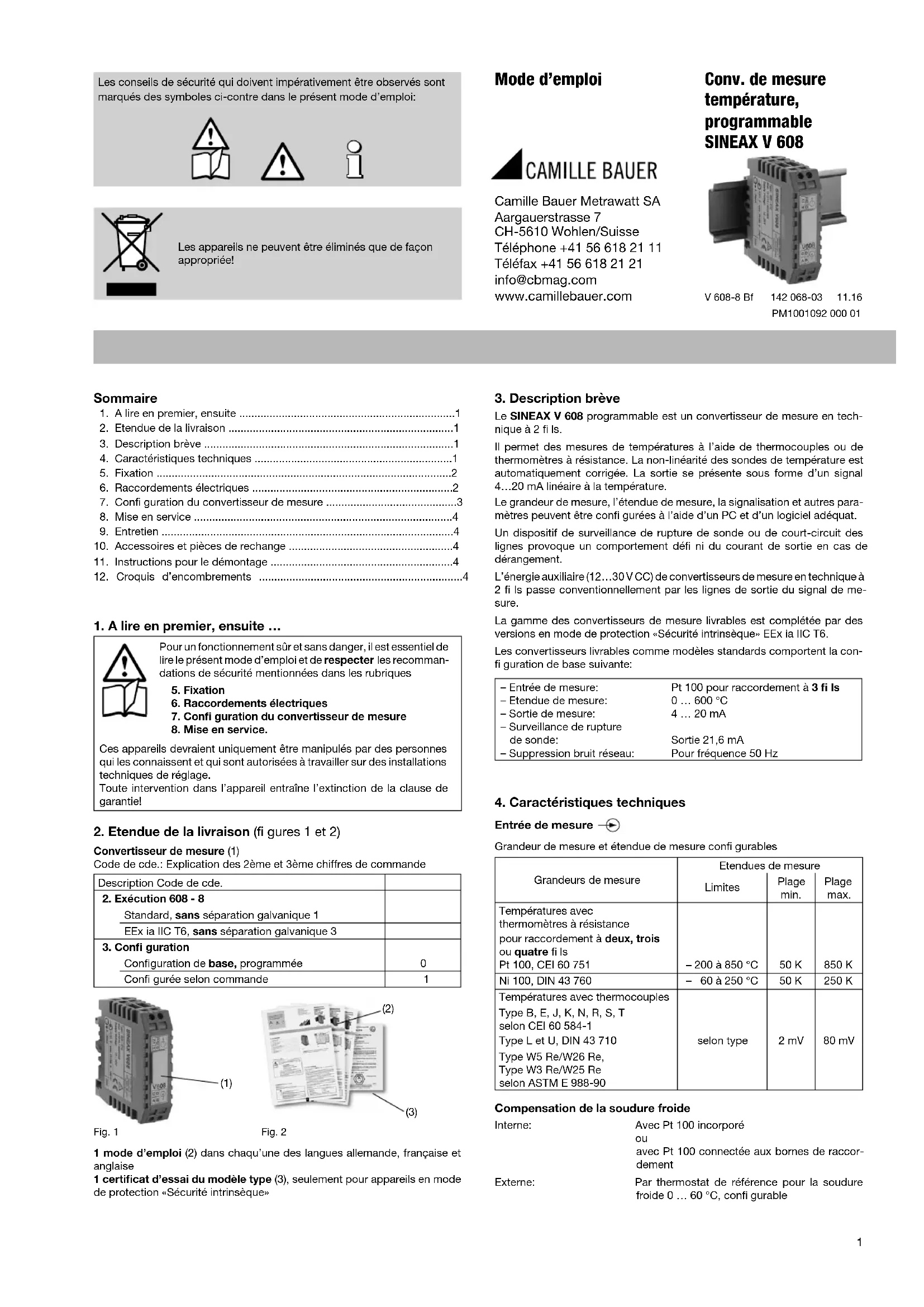

MODE D'EMPLOI Sineax V608 Camille Bauer
Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :
Les appareils ne peuvent être éliminés que de façon appropriée!
Mode d'emploi
Camille Bauer Metrawatt SA
Aargauerstrasse 7
CH-5610 Wohlen/Suisse
Téléphone +41 56 618 21 11
Téléfax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
Conv. de mesure température, programmable SINEAX v 608
- Étendue de la livraison....1
- Description brève....1
- Caractéristiques techniques....1
- Fixation......2
- Raccordements électriques....2
- Configuration du convertisseur de mesure....3
- Mise en service....4
- Entretien....4
- Accessoires et pièces de rechange....4
- Instructions pour le démontage....4
- Croquis d'encombrements....4
1. A lire en premier, ensuite...
Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques
- Fixation
- Raccordements électriques
- Configuration du convertisseur de mesure
- Mise en service.
Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques de réglage.
Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie!
2. Étendue de la livraison (figures 1 et 2)
Convertisseur de mesure (1)
Code de commande : Explication des 2ème et 3ème chiffres de commande
| Description Code de cde. | |
| 2. Exécution 608 - 8Standard, sans séparation galvanique 1 | |
| EEx ia IIC T6, sans séparation galvanique 3 | |
| 3. Confi gurationConfiguration de base, programmée | 0 |
| Confi gurée selon commande | 1 |
1 mode d'emploi (2) dans chacune des langues allemande, française et anglaise
1 certificat d'essai du modèle type (3), seulement pour appareils en mode de protection «Sécurité intrinsèque»
3. Description brève
Le SINEAX V 608 programmable est un convertisseur de mesure en technique à 2 fils.
Il permet des mesures de températures à l'aide de thermocouples ou de thermomètres à résistance. La non-linéarité des sondes de température est automatiquement corrigée. La sortie se présente sous forme d'un signal 4...20 mA linéaire à la température.
La grandeur de mesure, l'étendue de mesure, la signalisation et autres paramètres peuvent être configurées à l'aide d'un PC et d'un logiciel adéquat.
Un dispositif de surveillance de rupture de sonde ou de court-circuit des lignes provoque un comportement défini du courant de sortie en cas de dérangement.
L'énergie auxiliaire (12...30 V CC) de convertisseurs de mesure en technique à 2 fils passe conventionnellement par les lignes de sortie du signal de mesure.
La gamme des convertisseurs de mesure livrables est complétée par des versions en mode de protection «Sécurité intrinsèque» EEx ia IIC T6.
Les convertisseurs livrables comme modèles standards comportent la configuration de base suivante:
| – Entrée de mesure: | Pt 100 pour raccordement à 3 fi ls |
| – Etendue de mesure: | 0 ... 600 °C |
| – Sortie de mesure: | 4 ... 20 mA |
| – Surveillance de rupture de sonde: | Sortie 21,6 mA |
| – Suppression bruit réseau: | Pour fréquence 50 Hz |
Entrée de mesure
Grandeur de mesure et étendue de mesure configurables
| Grandeurs de mesure | Etendues de mesure | ||
| Limites | Plage min. | Plage max. | |
| Températures avec thermomètres à résistance pour raccordement à deux, trois ou quatre fi ls Pt 100, CEI 60 751 | -200 à 850 °C | 50 K | 850 K |
| Ni 100, DIN 43 760 | -60 à 250 °C | 50 K | 250 K |
| Températures avec thermocouples Type B, E, J, K, N, R, S, T selon CEI 60 584-1 Type L et U, DIN 43 710 Type W5 Re/W26 Re, Type W3 Re/W25 Re selon ASTM E 988-90 | selon type | 2 mV | 80 mV |
Compensation de la soudure froide
Interne:
Avec Pt 100 incorporé
avec Pt 100 connectée aux bornes de raccordement
Externe:
Par thermostat de référence pour la soudure froide 0... 60 °C, configurable
Sortie de mesure (circuit de mesure)
Grandeur de la sortie IA: Courant continu contraint, linéaire à la température
Étendue normalisée: 4... 20 mA, technique en 2 fils
Résistance extérieure (charge):
$$ \underset {[ k \Omega ]} {R _ {\text { ext }} \max.} = \frac {\text { Alimentation auxiliaire } [ \mathrm{V} ] - 1 2 \mathrm{V}}{\text { Courant de sortie max. } [ \mathrm{mA} ]} $$
line
| Alimentation auxiliaire [V] | Charge max. [Ω] en sortie 20 mA | | :--- | :--- | | 10 | 0 | | 12 | 600 | | 24 | 900 | | 30 | 900 | | 36 | 900 |Entrée de programmation sur convertisseur de mesure
Interface:
Interface
sérielle
Surveillance de rupture de sonde et de court-circuit
Modes de signalisation: Signal de sortie configurable...
... sur la valeur atteinte au moment de la rupture de sonde ou du court-circuit* (maintien de la valeur)... sur une valeur choisie entre 4 et 21,6 mA
* Signalisation de court-circuit uniquement active pour genre de mesure RTD ≥ 100 Ω à 0 °C, en connexion à 3 ou à 4 fils
Alimentation auxiliaire
Ondulation résiduelle max. 1% p. p.
(moins de 12 V pas autorisé)
Protégé contre l'inversion de polarité
5. Fixation
Le SINEAX V 608 peut être monté sur un rail «à chapeau» ou sur un rail «G».
Pour la détermination de l'endroit de montage (endroit de mesure), il faut faire attention que les valeurs limites de la température de fonctionnement ne soient pas dépassées:
Appareils standard: -25 et +80 °C
Appareils en
exécution Ex: -25 à max. 55 °C
(dépend de P, voir certificat d'essai)
du modèle type)!
Tableau 1: Entrée de mesure

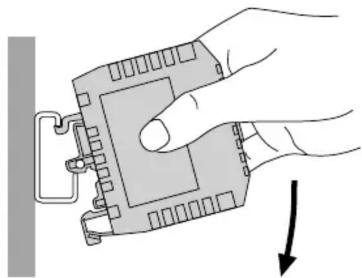

Encliqueter le boîtier sur le rail «à chapeau» (EN 50 022) (voir Fig. 3).
Fig. 3. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.
Encliqueter le boîtier sur le rail «G» EN 50 035-G32 (voir Fig. 4).
6. Raccordements électriques
Pour le raccordement des câbles électriques, le convertisseur de mesure comporte sur sa face bornes à vis pour max. 0 à 4mm² (monoconducteur) et 0 à 2,5 mm² (conducteur souple). La classe de protection des bornes correspond à IP 20 selon EN 60 529.
Veiller en outre,...
... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique (Fig. 6) du SINEAX V 608 (→ capteur, étendue de mesure, → sortie de mesure, supply voltage/alimentation auxiliaire)!
... que la résistance totale du circuit de sortie de mesure (instruments récepteurs connectés en série plus résistance des lignes) n'excède pas la valeur maximum R_ext mentionnée sous «Sortie de mesure» du chapitre «4. Caractéristiques techniques»!
... que les lignes d'entrée de mesure et de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!
Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!
Pour les appareils en mode de protection «à sécurité intrinsèque» il faut respecter les indications contenues dans le certificat d'essai du modèle type, l'EN 60 079-14 ainsi que les prescriptions nationales pour la réalisation d'installations électriques dans des enceintes avec danger d'explosions!
6.1 Raccordement des lignes de mesure
Suivant le genre de la mesure/application (voir tableau 1) raccordez les lignes de mesure.
Compensation
de la soudure
froide interne
avec Pt 100
incorporé
Compensation de
la soudure froide
interne avec
Pr 100 connectée
aux bornes de
raccordement
Compensation
de la soudure
froide externe
RTD
Raccorde-
ment à
quatre fils
RTD
Raccorde-
ment à
trois fils
RTD
Raccorde-
ment à
deux fils
Remarques:
6.1.1 Raccordement à thermocouples
Respecter la polarité correcte pour le raccordement de thermocouples. Si la ligne entre le thermocouple et le convertisseur de mesure doit être rallongée, utiliser exclusivement des fils thermoélectriques resp. de compensation qui correspondent au type du couple thermoélectrique.
6.1.1.1 Compensation interne de la soudure froide, avec Pt100 incorporé Pour la compensation interne de la température de la soudure froide, il faut ponte les bornes A et D.
Choisir le logiciel de configuration «thermocouple int» et «Pt100 incorporée».
6.1.1.2 Compensation interne de la soudure froide avec Pt 100 connectée aux bornes de raccordement
Dans ce cas, un élément Pt 100 doit être connecté aux bornes Ⓐ et Ⓓ. Les bornes Ⓐ et Ⓑ doivent être pontées.
Choisir le logiciel de configuration «thermocouple int» et «Pt100 sur bornes».
6.1.1.3 Compensation externe de la soudure froide
En cas d'utilisation d'un thermostat de compensation pour la correction de la température de la soudure froide, faire attention à ce que la température de référence correcte soit configurée. La liaison entre le thermostat de compensation et le convertisseur de mesure doit se faire par les fils en cuivre.
6.1.2 Raccordement à thermomètres à résistance
6.1.2.1 Connexion à deux fils
Pour la connexion à deux fils, les bornes Ⓐ et Ⓑ ainsi que les bornes Ⓒ et Ⓓ doivent être pontées.
La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.
6.1.2.2 Connexion à trois fils
Pour la connexion à trois fils, les bornes Ⓐ et Ⓑ doivent être pontées. À condition que la résistance des 3 conducteurs soit identique, aucun ajustage de la résistance des lignes n'est nécessaire. La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.
6.1.2.3 Connexion à quatre fils
Pour la connexion à quatre fils, la précision de la mesure est largement indépendante de la résistance des lignes et aucun ajustage n'est nécessaire. La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.
6.2 Raccordement des lignes de sortie de mesure (circuit de mesure)
Connecter les lignes de la sortie de mesure (sortie analogique et alimentation auxiliaire) aux bornes Ⓗ et Ⓖ selon Fig. 5.
Fig. 5
Utiliser un câble avec fils torsadés pour la ligne d'alimentation et de mesure.
Fig. 6. Exemple d'une plaquette signalétique.
7. Configuration du convertisseur de mesure
La configuration se fait à travers une interface sérielle d'un PC. Un avantage certain pour la manipulation résulte du fait que les appareils standard et les appareils en version Ex peuvent être configurés tout aussi bien avec ou sans alimentation auxiliaire raccordée.
Les accessoires suivants sont nécessaires...
... Logiciel de PC, V 600 plus (N° de commande 146 557)
(Téléchargement sans frais sous http://www.camillebauer.com)
... Câble de programmation PK 610 (No de commande 137 887)
... Câble additionnel (No de commande 141 416)
ainsi qu'un PC avec interface RS 232 C (Windows 3.1x, 95, 98, NT ou 2000).
Le procédé de configuration et les possibilités de paramétrer sont expliqués et conduits par le logiciel de configuration.
Enceinte sûre
Fig. 8. Configuration des SINEAX V 608, type V 608-83 lorsque le convertisseur et/ou le capteur se trouve dans l'enceinte avec danger d'explosions.
Selon que la programmation de l'appareil se fasse avec ou sans raccordement de l'alimentation auxiliaire, le commutateur qui se trouve dans l'interface du PK 610 doit se trouver dans la position «ON» ou «OFF», voir Fig. 7.
Lors de la programmation de l'appareil, il faut tenir compte des conditions de mise à la terre (p. ex. pour un convertisseur de mesure monté dans une installation).
Si une ligne d'alimentation auxiliaire ou d'entrée de mesure est raccordée à la terre, il faut impérativement utiliser pour la programmation un PC non relié à la terre, (p. ex. un Notebook alimenté par un accumulateur).
Dans aucun cas l'emploi d'un PC avec alimentation par un réseau avec mise à terre n'est permis, sinon, le convertisseur de mesure sera endommagé.
Pour des appareils en mode de protection «à sécurité intrinsèque», le PC ou le Laptop doivent avoir une tension d'isolation de 500 Veff entre l'interface RS 232 et la terre (p. ex. en mode par accumulateur). Faire en plus attention aux éventuels autres appareils périphériques raccordés.
Lorsque la tension d'isolation mentionnée ci-dessus n'est pas garantie (p. ex. avec raccordement au réseau), il faut connecter la prise de terre du câble de programmation à la ligne d'équipotentiel. En même temps, il faut s'assurer que le circuit de programmation soit libre de tout potentiel.
Fig. 9. Réaliser la mise à terre à l'interface du PK 610. Fig. 10. Enlever la mise à terre à l'interface du PK 610.
8. Mise en service
Enclencher le circuit d'entrée de mesure et l'alimentation auxiliaire. La température ambiante des appareils standard doit se situer entre -10 à +80 °C, pour les appareils Ex entre -10 et max. 55 °C (dépend de P, voir certificat d'essai du modèle type).
9. Entretien
Le convertisseur de mesure ne nécessite pas d'entretien.
10. Accessoires et pièces de rechange
| Description No de cde. | |
Câble de programmation PK 610DSUR 9n F Interface | 137 887 |
Câble additionnel | 141 416 |
| Logiciel de configuration V600 plus sur CD(Download sans frais souswww.camillebauer.com) | 146 557 |
| Mode d'emploi V 608-8 Bd, en allemand 141 953 | |
| Mode d'emploi V 608-8 Bf, en français 142 068 | |
| Mode d'emploi V 608-8 Be, en anglais 142 117 |
11. Instructions pour le démontage
Démonter le convertisseur du rail «à chapeau» selon Fig. 11. Démonter le convertisseur du rail «G» selon Fig. 12.
12. Croquis d'encombrements

