Sineax V624 - Contrôleur de température Camille Bauer - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convertisseur de mesure de température programmable (contrôleur de température)
Marque	Camille Bauer
Modèle	Sineax V624
Dimensions (L × H × P)	69,2 × 63 × 17,5 mm (boîtier P12/17)
Poids	Environ 150 g (estimation)
Alimentation auxiliaire	Version standard : 24…60 V CC/CA ou 85…230 V CC/CA ; version sécurité intrinsèque : 24…60 V CC/CA ou 85…110 V CC / 85…230 V CA
Consommation	1,0 W / 2,1 VA
Entrées de mesure	Thermocouples (types B, E, J, K, N, R, S, T, L, U, W5Re/W26Re, W3Re/W25Re) et thermomètres à résistance (Pt100, Ni100)
Plage de mesure	Pt100 : -200…850 °C (min 50K, max 850K) ; thermocouples : selon type (min 2 mV, max 80 mV)
Sortie analogique	Courant 0…20 mA ou tension 0…10 V, programmable
Précision	Compensation automatique de non-linéarité, compensation de soudure froide interne/externe
Surveillance de sonde	Détection de rupture et court-circuit, configuration de la sortie en défaut (-5…110% de la plage)
Programmation	Via interface RS232, logiciel V600 plus, câble PK610
Sécurité intrinsèque	Disponible en option [Ex ia Ga] IIC et [Ex ia Da] IIIC
Température de fonctionnement	-25…+55 °C
Montage	Sur rail DIN (EN 50022) 35×15 ou 35×7,5 mm
Raccordement	Bornes à vis (fixes ou embrochables) pour conducteurs jusqu’à 2,5 mm²
Entretien	Aucun entretien nécessaire
Accessoires fournis	Mode d’emploi (allemand, français, anglais), certificat d’essai pour versions Ex
Fabricant	Camille Bauer Metrawatt SA, Aargauerstrasse 7, CH-5610 Wohlen, Suisse

FOIRE AUX QUESTIONS - Sineax V624 Camille Bauer

Comment programmer le Sineax V624 ?

Utilisez le logiciel de configuration V600 plus et le câble PK610. Branchez le câble à l’interface RS232 du PC et à l’entrée de programmation de l’appareil. Vous pouvez configurer sans alimentation auxiliaire si le sélecteur sur le PK610 est en position ON. Suivez les instructions du logiciel.

Quels types de capteurs puis-je raccorder ?

Le V624 accepte les thermocouples (types B, E, J, K, N, R, S, T, L, U, W) et les thermomètres à résistance (Pt100, Ni100). La compensation de soudure froide peut être interne ou externe.

Comment raccorder un thermocouple ?

Respectez la polarité. Pour une compensation interne, pontez les bornes 2 et 4. Configurez le logiciel en mode 'thermocouple int' et 'Pt100 incorporée'. Si vous utilisez une Pt100 externe pour la compensation, connectez-la aux bornes 2 et 5 et pontez 4-5.

Quelle est la sortie standard ?

Par défaut, la sortie est 4…20 mA ou 0…10 V selon la commande. Elle est programmable via le logiciel (0…20 mA ou 0…10 V réversibles). La charge maximale en courant est 600 Ω, minimale en tension 2 kΩ.

Comment détecter une rupture de sonde ?

L’appareil dispose d’une surveillance de rupture et court-circuit. Vous pouvez configurer la sortie pour qu’elle aille à une valeur définie (entre -5 et 110% de la pleine échelle) ou qu’elle maintienne la dernière valeur. La sortie par défaut en défaut est 21,6 mA ou 11 V.

Quelles sont les tensions d’alimentation possibles ?

Deux gammes : 24…60 V CC/CA pour le modèle standard, et 85…230 V CC/CA. Pour la version sécurité intrinsèque, c’est 24…60 V CC/CA ou 85…110 V CC / 85…230 V CA. Consommation 1 W / 2,1 VA.

L’appareil est-il adapté aux zones explosives ?

Oui, il existe en version sécurité intrinsèque avec certificat ZELM 00 ATEC 0027. Marqué [Ex ia Ga] IIC et [Ex ia Da] IIIC. Suivez les prescriptions de montage spécifiques.

Comment effectuer le montage sur rail DIN ?

Encliquetez le boîtier sur un rail à chapeau 35×15 ou 35×7,5 mm (EN 50022). Respectez la température de fonctionnement -25…+55 °C. Le démontage se fait en tirant le boîtier vers le bas.

Que faire en cas de panne ou de défaut ?

Vérifiez les branchements et les configurations. La diode verte doit être allumée. En cas de défaut sonde, la sortie adopte le comportement programmé. Si l’appareil ne fonctionne pas, vérifiez l’alimentation et les fusibles externes (si >125 V CC).

Y a-t-il des pièces détachées disponibles ?

Les pièces de rechange ne sont généralement pas nécessaires. Les accessoires comme le câble de programmation PK610 (réf. 137887) et le câble additionnel pour V624 (réf. 141416) sont disponibles. Le logiciel V600 plus est téléchargeable gratuitement sur le site de Camille Bauer.

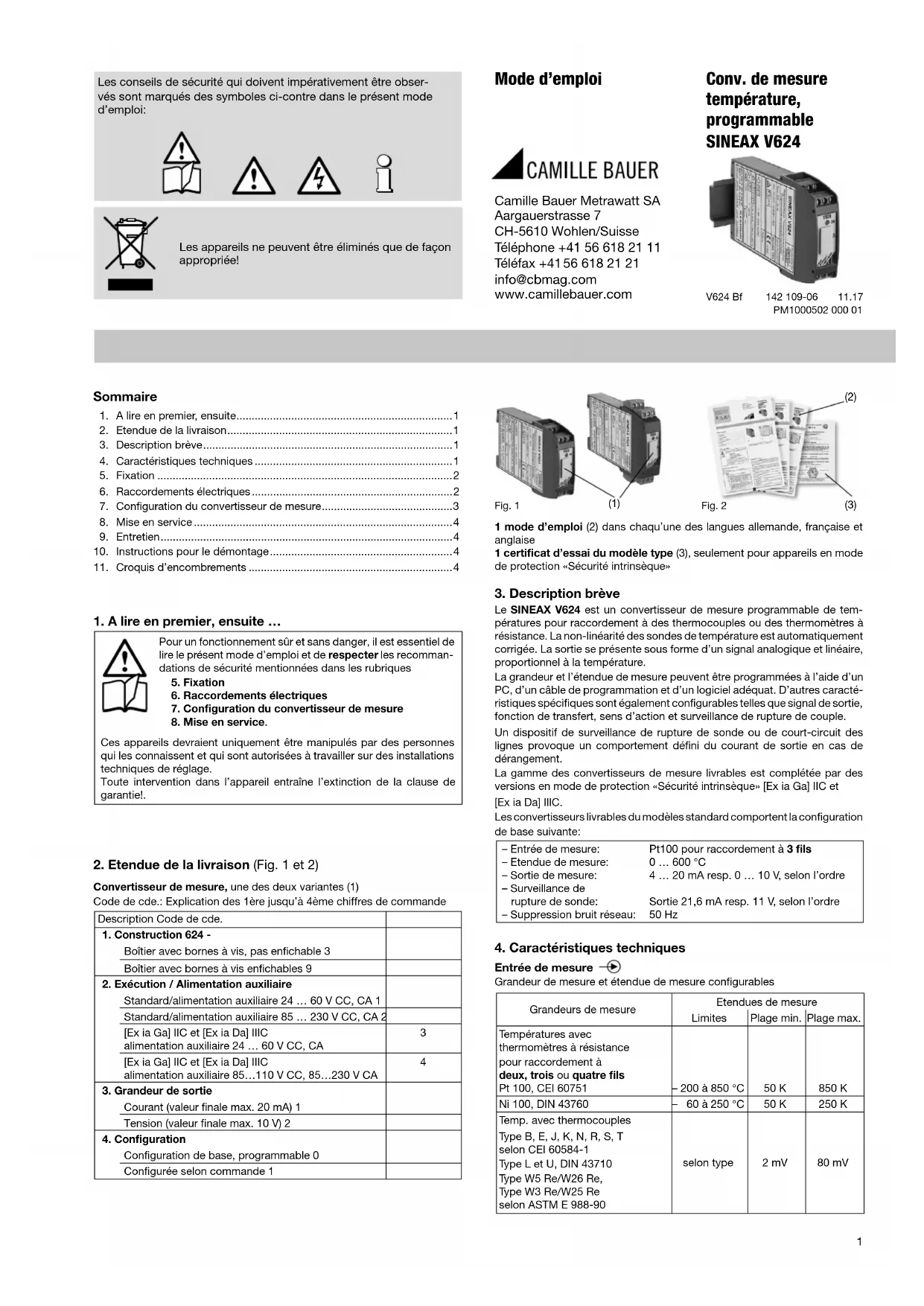

MODE D'EMPLOI Sineax V624 Camille Bauer

Les conseils de sécurité qui doivent impérativement être observés sont marqués des symboles ci-contre dans le présent mode d'emploi :

Les appareils ne peuvent être éliminés que de façon appropriée!

Mode d'emploi

Camille Bauer Metrawatt SA Aargauerstrasse 7

CH-5610 Wohlen/Suisse

Téléphone [phone]

Téléfax [phone]

[e-mail]

www.camillebauer.com

Conv. de mesure température, programmable SINEAX V624

1. Étendue de la livraison....1
2. Description brève....1
3. Caractéristiques techniques.... 1
4. Fixation 2
5. Raccordements électriques....2
6. Configuration du convertisseur de mesure....3
7. Mise en service....4
8. Entretien....4
9. Instructions pour le démontage....4

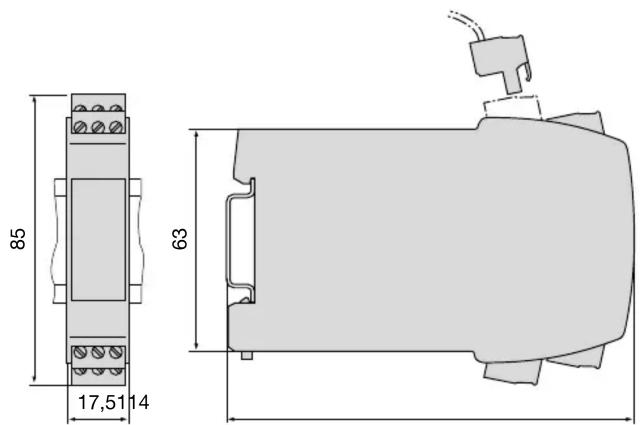

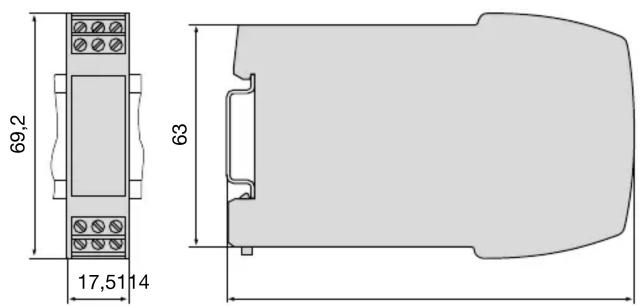

10. Croquis d'encombrements....4

1 mode d'emploi (2) dans chacune des langues allemande, française et anglaise 1 certificat d'essai du modèle type (3), seulement pour appareils en mode de protection «Sécurité intrinsèque»

3. Description brève

Le SINEAX V624 est un convertisseur de mesure programmable de températures pour raccordement à des thermocouples ou des thermomètres à résistance. La non-linéarité des sondes de température est automatiquement corrigée. La sortie se présente sous forme d'un signal analogique et linéaire, proportionnel à la température.

La grandeur et l'étendue de mesure peuvent être programmées à l'aide d'un PC, d'un câble de programmation et d'un logiciel adéquat. D'autres caractéristiques spécifiques sont également configurables telles que signal de sortie, fonction de transfert, sens d'action et surveillance de rupture de couple.

Un dispositif de surveillance de rupture de sonde ou de court-circuit des lignes provoque un comportement défini du courant de sortie en cas de dérangement.

La gamme des convertisseurs de mesure livrables est complétée par des versions en mode de protection «Sécurité intrinsèque» [Ex ia Ga] IIC et [Ex ia Da] IIIC.

Les convertisseurs livrables du modèle standard comportent la configuration de base suivante:

– Entrée de mesure:	Pt100 pour raccordement à 3 fils
– Etendue de mesure:	0 ... 600 °C
– Sortie de mesure:	4 ... 20 mA resp. 0 ... 10 V, selon l’ordre
– Surveillance de rupture de sonde:	Sortie 21,6 mA resp. 11 V, selon l’ordre
– Suppression bruit réseau:	50 Hz

1. A lire en premier, ensuite...

Pour un fonctionnement sûr et sans danger, il est essentiel de lire le présent mode d'emploi et de respecter les recommandations de sécurité mentionnées dans les rubriques

1. Fixation
2. Raccordements électriques
3. Configuration du convertisseur de mesure
4. Mise en service.

Ces appareils devraient uniquement être manipulés par des personnes qui les connaissent et qui sont autorisées à travailler sur des installations techniques de réglage.

Toute intervention dans l'appareil entraîne l'extinction de la clause de garantie !

2. Étendue de la livraison (fig. 1 et 2)

Convertisseur de mesure, une des deux variantes (1)

Code de commande : Explication des 1er jusqu'à 4ème chiffres de commande

Description Code de cde.
1. Construction 624 -Boîtier avec bornes à vis, pas enfichable 3
Boîtier avec bornes à vis enfichables 9
2. Exécution / Alimentation auxiliaireStandard/alimentation auxiliaire 24 ... 60 V CC, CA 1
Standard/alimentation auxiliaire 85 ... 230 V CC, CA 2
[Ex ia Ga] IIC et [Ex ia Da] IIICalimentation auxiliaire 24 ... 60 V CC, CA	3
[Ex ia Ga] IIC et [Ex ia Da] IIICalimentation auxiliaire 85...110 V CC, 85...230 V CA	4
3. Grandeur de sortieCourant (valeur finale max. 20 mA) 1
Tension (valeur finale max. 10 V) 2
4. ConfigurationConfiguration de base, programmable 0
Configurée selon commande 1

Entrée de mesure

Grandeur de mesure et étendue de mesure configurables

Grandeurs de mesure	Etendues de mesure
	Limites	Plage min.	Plage max.
Températures avec thermomètres à résistance pour raccordement à deux, trois ou quatre filsPt 100, CEI 60751	-200 à 850 °C	50 K	850 K
Ni 100, DIN 43760	-60 à 250 °C	50 K	250 K
Temp. avec thermocouplesType B, E, J, K, N, R, S, T selon CEI 60584-1Type L et U, DIN 43710Type W5 Re/W26 Re, Type W3 Re/W25 Reselon ASTM E 988-90	selon type	2 mV	80 mV

Compensation de la soudure froide

Interne : Avec Pt100 incorporée

avec Pt100 connectée aux bornes de racc.

Externe : Par thermostat de compensation

0... 60 °C, configurable

Sortie de mesure

Courant continu*: Librement programmable entre

0 et 20, resp. 20 et 0 mA

plage minimale 2 mA

Résistance extérieure: R _ext max. 600 Ω en sortie 20 mA

Tension continue*: Librement programmable entre

0 et 10, resp. 10 et 0 V

plage minimale 1 V

Charge: R_ext min. 2 kΩ en sortie 10 V

Surveillance de rupture de sonde et de court-circuit

Modes de signalisation : Signal de sortie configurable...

... sur la valeur atteinte au moment de la rupture

de sonde ou du court-circuit** (maintien de la valeur)

... sur une valeur choisie entre –5 et 110% de

la plage de sortie

Module d'alimentation CC, CA (CC ou 50...400 Hz)

Tensions nominales et tolérances

Tension nominale U_N	Tolérance Exécution des app.
24 ... 60 V CC, CA	CC - 15 ... + 33%CA ± 15%	Standard (Non-Ex)
85 ... 230 V*** CC, CA
24 ... 60 V CC, CA	CC - 15 ... + 33%CA ± 15%	Mode de protection«Sécurité intrinsèque»[Ex ia Ga] IIC[Ex ia Da] IIIC
85 ... 230 V CA ± 10%
85 ... 110 V CC - 15 ... + 10%

Consommation: 1,0 W resp. 2,1 VA

Diode luminescente

Diode luminescente verte : Après l'enclenchement de l'énergie auxiliaire, la diode verte est allumée en permanence.

Sécurité intrinsèque

Certificat d'essai du mod. type: ZELM 00 ATEC 0027 et premier complément

Identificateur:

Ex II (1)G [Ex ia Ga] IIC

Ex II (1)D [Ex ia Da] IIIC

5. Fixation

Le SINEAX V624 peut être monté sur un rail «à chapeau».

Pour la détermination de l'endroit de montage (endroit de mesure), il faut faire attention que les valeurs limites de la température de fonctionnement ne soient pas dépassées:

$$ - 2 5 \mathrm{et} + 5 5 ^ {\circ} \mathrm{C} $$

* Grandeur de sortie (courant ou tension) n'est pas configurable ** Signalisation de court-circuit uniquement active pour genre de mesure RTD ≥ 100 Ω en 0 °C, en connexion à 3 ou à 4 fils *** Attention! Respecter l'avertissement de la rubrique 6.3.

Tableau 1: Entrée de mesure

Encliqueter le boîtier sur le rail «à chapeau» (EN 50022) (voir Fig. 3).

Fig. 3. Montage sur rail «à chapeau» 35 × 15 ou 35 × 7,5 mm.

6. Raccordement électriques

Le raccordement électrique se fait – selon la forme du boîtier choisi – par des bornes à vis fixes ou embrochables aisément accessibles et disposées sur le front de l'appareil. Elles acceptent des conducteurs jusqu'à 2,5 mm² au maximum.

Lors du raccordement des câbles, s'assurer impérativement que toutes les lignes soient hors tension!

DANGER imminent de 230 V alimentation auxiliaire.

Veiller en outre,

... que les caractéristiques techniques qui permettent de résoudre le problème de mesure correspondent aux données mentionnées sur la plaquette signalétique SINEAX V624 (→ entrée de mesure, Sortie de mesure et alimentation auxiliaire)!... que la valeur indiquée pour la résistance du circuit de sortie ne doit pas être dépassée par le haut pour la sortie de courant

$$ R _ {\text { ext }} \max. [ k \Omega ] = \frac {1 2 \mathrm{V}}{I _ {\mathrm{AN}} [ \mathrm{mA} ]} $$

(I _AN = Valeur finale du courant de sortie)

et ne soit pas surpassée par le bas pour la sortie de tension

$$ R _ {\text {ext}} \min. [ \mathrm{k} \Omega ] = \frac {U _ {\mathrm{AN}} [ \mathrm{V} ]}{5 \mathrm{mA}} $$

(U_AN = Valeur finale de la tension de sortie)

... que les lignes d'entrée de mesure et de sortie de signal de mesure soient réalisées par des câbles torsadés et disposées à une certaine distance des lignes courant fort!

Au reste, respecter les prescriptions nationales pour l'installation et le choix du matériel des conducteurs électriques!

Pour les appareils en mode de protection «à sécurité intrinsèque» il faut respecter les indications contenues dans le certificat d'essai du modèle type, l'EN 60079-14, ainsi que les prescriptions nationales pour la réalisation d'installations électriques dans des enceintes avec danger d'explosions!

6.1 Raccordement des lignes de mesure

Suivant le genre de la mesure/application (voir tableau 1) raccordez les lignes de mesure.

Compensation

interne de la

soudure froide

avec Pt100

incorporée

Compensation

interne de la

soudure

froide avec

Pt100 connectée

aux bornes de

raccordement

Compensation

de la soudure

froide externe

RTD

Raccorde-

ment à

quatre fils

RTD

Raccorde-

ment à

trois fils

RTD

Raccorde-

ment à

deux fils

Diode luminescente

verte pour état

de fonctionnement

Remarques:

6.1.1 Raccordement à thermocouples

Respecter la polarité correcte pour le raccordement de thermocouples. Si la ligne entre le thermocouple et le convertisseur de mesure doit être rallongée, utiliser exclusivement des fils thermoélectriques resp. de compensation qui correspondent au type du couple thermoélectrique.

6.1.1.1 Compensation interne de la soudure froide, avec Pt100 incorporée Pour la compensation interne de la température de la soudure froide, il faut ponter les bornes ② et ④.

Choisir le logiciel de configuration «thermocouple int» et «Pt100 incorporée».

6.1.1.2 Compensation interne de la soudure froide avec Pt100 connectée aux bornes de raccordement

Dans ce cas, un élément Pt100 doit être connecté aux bornes ② et ⑤. Les bornes ④ et ⑤ doivent être pontées.

Choisir le logiciel de configuration «thermocouple int» et «Pt100 sur bornes».

6.1.1.3 Compensation externe de la soudure froide

En cas d'utilisation d'un thermostat de compensation pour la correction de la température de la soudure froide, faire attention à ce que la température de référence correcte soit configurée. La liaison entre le thermostat de compensation et le convertisseur de mesure doit se faire par les fils en cuivre.

6.1.2.1 Connexion à deux fils

Pour la connexion à deux fils, les bornes ① et ② ainsi que les bornes ④ et ⑤ doivent être pontées.

La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.

6.1.2.2 Connexion à trois fils

Pour la connexion à trois fils, les bornes ④ et ⑤ doivent être pontées. À condition que la résistance des 3 conducteurs soit identique, aucun ajustage de la résistance des lignes n'est nécessaire. La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.

6.1.2.3 Connexion à quatre fils

Pour la connexion à quatre fils, la précision de la mesure est largement indépendante de la résistance des lignes et aucun ajustage n'est nécessaire. La résistance de chaque conducteur ne doit pas être supérieure à 30 Ω.

6.2 Raccordement des lignes de sortie de mesure

Connecter les lignes de la sortie de mesure aux bornes ⑦ (−) et ⑧ (+) selon Fig. 4.

Attention: La résistance extérieure R_ext max. admise en sortie de courant resp. R_ext min. admise en sortie de tension par le convertisseur ne doit pas être dépassée (voir par. «4. Caractéristiques techniques»).

Fig. 4. Connexion de la sortie de mesure.

6.3 Raccordement des lignes de l'alimentation auxiliaire

Les lignes de l'alimentation auxiliaire doivent être raccordées aux bornes ⑩ (≈) et ⑪ (±) selon Fig. 5.

Fig. 5. Connexion de l'alimentation auxiliaire.

Si l'on désire pouvoir interrompre l'alimentation auxiliaire du SINEAX V624, il faut intercaler un interrupteur bipolaire dans le circuit d'alimentation.

Avertissement: Pour une alimentation auxiliaire > 125 V CC, il faut équiper le circuit d'alimentation d'un fusible externe.

7. Configuration du convertisseur de mesure

La configuration se fait à travers une interface sérielle d'un PC. Un avantage tout particulier consiste dans le fait que la configuration peut être réalisée avec ou sans raccordement de l'énergie auxiliaire. Les accessoires suivants sont nécessaires...

... Logiciel de configuration V 600 plus (no. de commande 146 557) (Download sans frais sous http://www.camillebauer.com)... Câble de programmation PK610 (no. de commande 137 887)... Câble additionnel pour SINEAX type V624 (no. de commande 141 416) ainsi qu'un PC avec interface RS232C et Windows 3.1x ou plus haut.

Le procédé de configuration et les possibilités de paramétrer sont expliqués et conduits par le logiciel de configuration.

Enceinte sûre

SINEAX V624 Câble additionnel Entrée de programmation Interface PK610 OFF: Raccorder séparément l'alimentation auxiliaire au SINEAX ON: Alimentation auxiliaire par le PC

Fig. 6. Configuration d'un SINEAX V624 sans raccordement de l'alimentation auxiliaire, sélecteur de l'interface en position «ON».

Fig. 7. Configuration des SINEAX V624, types 624-33/34/93/94, lorsque le capteur se trouve dans l'enceinte avec danger d'explosions. Positionner le commutateur sur l'interface du PK610 sur «ON» ou «OFF», voir Fig. 6.

Lors de la programmation de l'appareil, il faut tenir compte des conditions de mise à la terre (p. ex. pour un convertisseur de mesure monté dans une installation).

Si une ligne d'entrée de mesure est raccordée à la terre, il faut impérativement utiliser pour la programmation un PC non relié à la terre, (p. ex. un notebook alimenté par un accumulateur).

Dans aucun cas l'emploi d'un PC avec alimentation par un réseau avec mise à terre n'est permis, sinon, le convertisseur de mesure sera endommagé.

Pour des appareils en mode de protection «à sécurité intrinsèque», le PC ou le Laptop doivent avoir une tension d'isolation de 500 Veff entre l'interface RS232 et la terre (p. ex. en mode par accumulateur). Faire en plus attention aux éventuels autres appareils périphériques raccordés.

Lorsque la tension d'isolation mentionnée ci-dessus n'est pas garantie (p. ex. avec raccordement au réseau), il faut connecter la prise de terre du câble de programmation à la ligne d'équipotentiel. En même temps, il faut s'assurer que le circuit de programmation soit libre de tout potentiel.

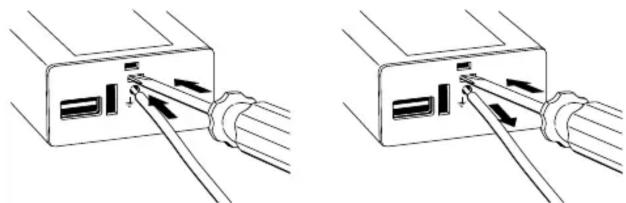

Fig. 8. Réaliser la mise à terre à l'interface du PK610. Fig. 9. Enlever la mise à terre à l'interface du PK610.

8. Mise en service

Enclencher le circuit d'entrée de mesure et l'alimentation.

Lors de l'enclenchement de l'énergie auxiliaire du convertisseur de mesure, la source d'alimentation doit fournir pendant un court laps de temps un courant suffisamment élevé, ceci du fait que le SINEAX V624 nécessite un courant de démarrage I_démarrage de...

... I_démarrage ≈ 160 mA pour la version avec le bloc d'alimentation auxiliaire 24 - 60 V CC, CA

... I_démarrage ≈ 35 mA pour la version avec le bloc d'alimentation auxiliaire 85 - 230 V CC, CA

9. Entretien

Le convertisseur de mesure ne nécessite pas d'entretien.

10. Instructions pour le démontage

Démonter le convertisseur du rail «à chapeau» selon Fig. 10.

11. Croquis d'encombrements

69,2 17,51 14 63

Fig. 11. SINEAX V624 en boîtier P12/17 pas enfichables.

85 17,51 14 63

Fig. 12. SINEAX V624 en boîtier P12/17 St encliqueté sur rail «à chapeau» (35 × 15 mm ou 35 × 7,5 mm, selon EN 50022), bornes à vis enfichables.
