ELVOX 6582.1 - Alimentation électrique Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation électrique pour systèmes de vidéo-portier et CCTV
Marque	Vimar
Modèle	ELVOX 6582.1
Catégorie	Alimentation additionnelle réglable
Tension d'entrée (mode portier)	10 ÷ 20 Vcc
Tension de sortie (mode portier)	18 Vcc, 0,8 A non stabilisée
Tension d'entrée (mode distribution vidéo)	5 ÷ 13 Vcc
Tension de sortie (mode distribution vidéo)	10,5 Vcc, 0,25 A stabilisée et protégée contre les courts-circuits
Tension d'entrée (mode CCTV)	12 Vcc (typique)
Tension de sortie (mode CCTV)	13,5 Vcc, 0,25 A stabilisée et protégée contre les courts-circuits
Applications principales	Alimentation supplémentaire pour moniteurs de portier-vidéo, distribution vidéo avec Art. 5556/004, alimentation de caméras CCTV 12 Vcc
Nombre de sorties	1
Protection	Protection contre les courts-circuits (modes stabilisés)
Stabilisation	Oui (modes distribution vidéo et CCTV)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants.
Consignes de sécurité	Installer hors de portée des enfants. Débrancher avant toute intervention. Respecter les polarités.
Produits compatibles	Moniteurs ELVOX standard (borne 8) ou série Petrarca (borne 6E), distributeur vidéo Art. 5556/004, alimentations Art. 6580/6581/6680
Réparabilité	Pièces détachées disponibles sur demande. Réparation par un professionnel recommandé.
Installation	Raccordement en parallèle pour enclenchement simultané de moniteurs. Schéma fourni dans la notice.
Garantie	2 ans (sous réserve des conditions du fabricant)

FOIRE AUX QUESTIONS - ELVOX 6582.1 Vimar

Quelle est la fonction principale du ELVOX 6582.1 ?

C'est une alimentation additionnelle réglable utilisée dans les systèmes de portier-vidéo pour alimenter des moniteurs supplémentaires ou pour la distribution vidéo et l'alimentation de caméras CCTV.

Comment brancher le 6582.1 pour alimenter plusieurs moniteurs ?

Raccordez le premier moniteur à l'alimentation centrale. Pour les autres, utilisez une alimentation 6582.1 par moniteur. Connectez en parallèle les bornes n°8 (appel) des moniteurs standard ou les bornes 6E des moniteurs série Petrarca.

Quelle est la tension de sortie en mode portier ?

En mode portier, la tension de sortie est de 18 Vcc non stabilisée, avec un courant de 0,8 A.

Le 6582.1 peut-il alimenter une caméra CCTV ?

Oui, en mode CCTV il fournit 13,5 Vcc stabilisé à 0,25 A, protégé contre les courts-circuits. L'entrée doit être alimentée en 12 Vcc typiquement.

Quelle est la différence entre les modes stabilisé et non stabilisé ?

Le mode non stabilisé (portier, 18V) n'a pas de régulation de tension ni protection. Les modes stabilisés (distribution vidéo et CCTV) régulent la tension et protègent contre les courts-circuits.

Puis-je utiliser cette alimentation avec d'autres marques que Vimar ?

Elle est conçue pour les systèmes ELVOX (Vimar), mais peut être utilisée avec des équipements compatibles 12V ou 18V en respectant les tensions et courants.

Que faire si la sortie ne délivre pas de tension ?

Vérifiez la tension d'entrée, les branchements et l'état du fusible (si présent). Si le problème persiste, contactez un professionnel.

Comment nettoyer l'alimentation ?

Débranchez l'appareil et essuyez avec un chiffon sec et doux. N'utilisez pas de produits chimiques.

Cette alimentation est-elle protégée contre les surtensions ?

Les modes stabilisés intègrent une protection contre les courts-circuits, mais pas contre les surtensions externes. Utilisez un parasurtenseur si nécessaire.

Où trouver le schéma de raccordement détaillé ?

Le schéma est fourni dans la notice d'utilisation incluse avec le produit ou disponible en téléchargement sur le site de Vimar.

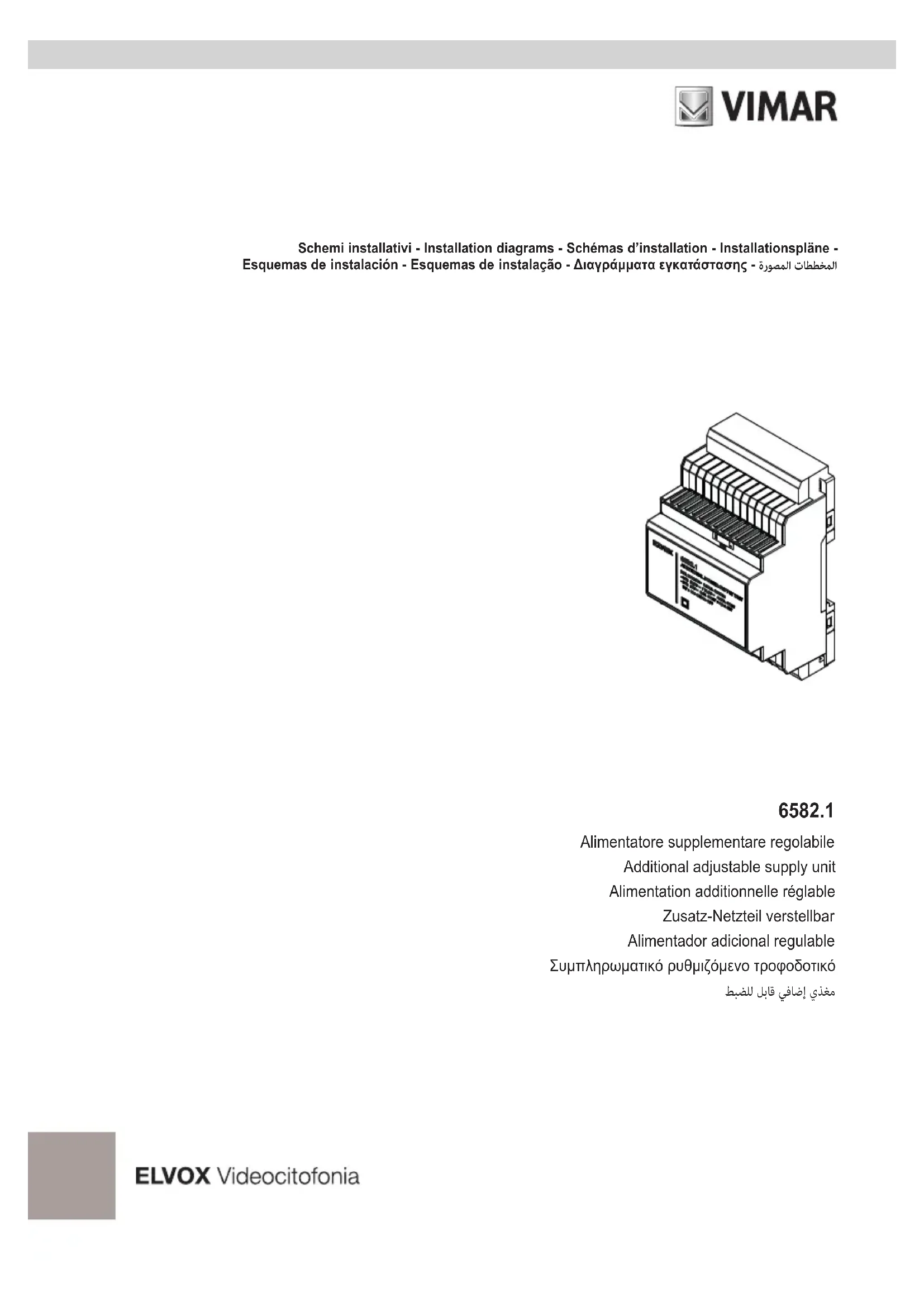

MODE D'EMPLOI ELVOX 6582.1 Vimar

Alimentation additionnelle réglable

L'alimentation doit être insérée dans l'installation de portier-véréo pour obtenir l'enclenchement simultané de deux ou plusieurs moniteurs:

Le premier moniteur doit être raccordé directement à l'alimentation de l'installation, les autres moniteurs doivent être alimentés individuellement par une alimentation supplémentaire Art. 6582.1.

Effectuer les raccordements selon le schéma qui représente uniquement la connexion des conducteurs " + " et " - "; compléter donc les raccordements en suivant le schéma joint aux alimentations Art. 6580, 6581 et 6680 en faisant attention que pour obtenir l'enclenchement simultané de deux ou plusieurs moniteurs, il suffit de raccorder en parallèle les bornes n. 8 (appel) des moniteurs standard ou les bornes 6E des moniteurs série Petrarca.

Tension d'entrée: +1 -, 10 ÷ 20Vc. c.

Tension de sortie: +U -, 18Vc. c. 0,8A non stabilisée

L'alimentation doit être insérée dans l'installation de portier-vidéo avec le distributeur vidéo Art. 5556/004 pour obtenir la répartition du signal vidéo d'une caméra dans plusieurs colonnes montantes (ou dans plusieurs immeubles). Dans ce cas, l'alimentation fournit une tension stabilisée sur commande de l'alimentation centrale Art. 6580-6581-6680.

Tension d'entrée: +1 -, 5 ÷ 13Vc. c.

Tension de sortie: +U -, 10,5Vc. c. 0,25A stabilisée et protégée contre les courts-circuits.

1ère 2ème 3ème 4ème colonne montante

1. Steigleitung

L'alimentation doit être utilisée dans des installations de T. V. à circuit fermé pour alimenter des caméras fonctionnant à 12V c. c. L'alimentation fournit toujours 0,25A

Cette alimentation, prédisposée pour cette fonction, peut fournir une tension de 13V c. c. 0,25A stabilisée et protégée contre les courts-circuits.

Le schéma montre le raccordement du signal vidéo Art. 5559 dans une installation de télévision à circuit fermé.

Tension d'entrée: +1 -, 0V

Tension de sortie: +U, - : +13,5V c. c. 0,25A stabilisée et protégée contre les courts-circuits.
