Caractéristiques	Détails
Type d'éclairage	Stroboscope
Puissance	250 W
Fréquence de flash	1 à 15 flashes par seconde
Couleur de la lumière	Blanc
Dimensions	Dimensions compactes pour une installation facile
Poids	Léger pour un transport aisé
Utilisation recommandée	Événements, concerts, discothèques
Maintenance	Vérifier régulièrement le fonctionnement et nettoyer les lentilles
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations supplémentaires	Compatible avec des contrôleurs DMX

FOIRE AUX QUESTIONS - Techno Strobe 250 Eurolite

Comment puis-je allumer le stroboscope Eurolite Techno Strobe 250?

Pour allumer le stroboscope, branchez-le sur une prise électrique, puis utilisez le bouton d'alimentation situé à l'arrière de l'appareil.

Pourquoi le stroboscope ne s'allume-t-il pas?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le fusible n'est pas grillé.

Comment régler la vitesse du stroboscope?

La vitesse du stroboscope peut être réglée à l'aide du potentiomètre de vitesse situé sur le panneau de contrôle de l'appareil.

Le stroboscope clignote-t-il trop rapidement, que puis-je faire?

Essayez de diminuer la vitesse à l'aide du potentiomètre de vitesse. Vous pouvez également ajuster le niveau d'intensité lumineuse.

Le stroboscope ne réagit pas aux signaux DMX, que faire?

Assurez-vous que le câble DMX est bien connecté et que le stroboscope est configuré sur le bon canal DMX. Vérifiez également que votre contrôleur DMX fonctionne correctement.

Comment nettoyer mon stroboscope Eurolite Techno Strobe 250?

Débranchez l'appareil et utilisez un chiffon doux et sec pour nettoyer l'extérieur. Évitez d'utiliser des produits chimiques agressifs.

Puis-je utiliser le stroboscope à l'extérieur?

Le stroboscope Eurolite Techno Strobe 250 est conçu pour un usage intérieur. Évitez de l'exposer à l'humidité ou aux intempéries.

Que faire si le stroboscope émet un bruit inhabituel?

Si vous entendez un bruit étrange, éteignez immédiatement l'appareil et vérifiez s'il y a des pièces desserrées ou endommagées. Contactez un professionnel si nécessaire.

Quelle est la consommation électrique du stroboscope?

La consommation électrique du stroboscope Eurolite Techno Strobe 250 est de 250 W.

Où puis-je acheter des pièces de rechange pour le stroboscope?

Vous pouvez acheter des pièces de rechange auprès de votre revendeur Eurolite local ou sur des sites de vente en ligne spécialisés dans le matériel d'éclairage.

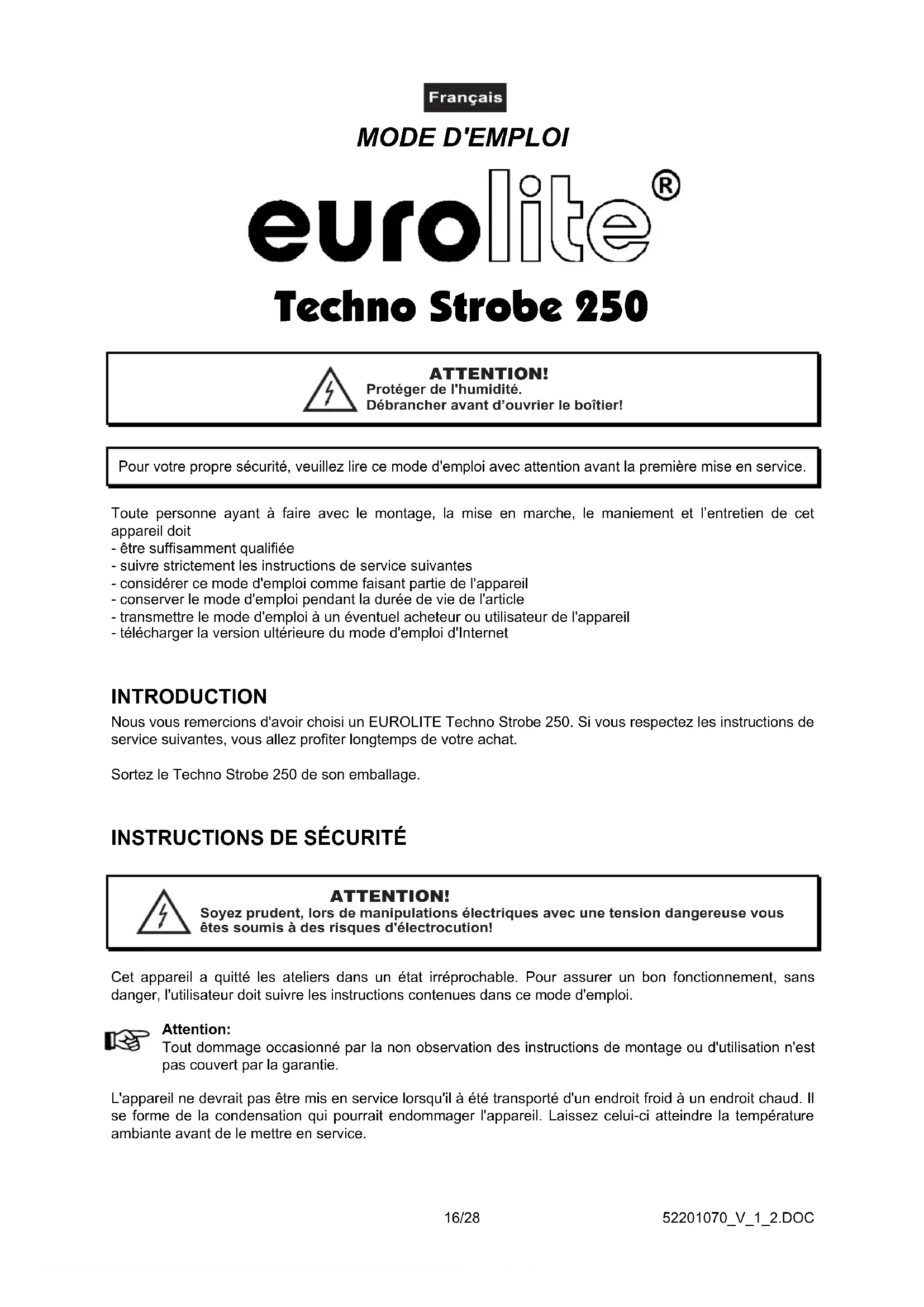

MODE D'EMPLOI Techno Strobe 250 Eurolite

(steady state): 80° C Fuse (internal): F 0.5 A, 250 V Lamp: Article #: OMNILUX 230V/45W stroboscope lamp U-shape 85010145 Please note: Every information is subject to change without prior notice. 25.10.2006 ©52201070_V_1_2.DOC16/28 MODE D'EMPLOI Techno Strobe 250 ATTENTION! Protéger de l'humidité. Débrancher avant d’ouvrier le boîtier! Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en service. Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet appareil doit- être suffisamment qualifiée- suivre strictement les instructions de service suivantes- considérer ce mode d'emploi comme faisant partie de l'appareil- conserver le mode d'emploi pendant la durée de vie de l'article- transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil- télécharger la version ultérieure du mode d'emploi d'Internet INTRODUCTION Nous vous remercions d'avoir choisi un EUROLITE Techno Strobe 250. Si vous respectez les instructions de service suivantes, vous allez profiter longtemps de votre achat.Sortez le Techno Strobe 250 de son emballage.

INSTRUCTIONS DE SÉCURITÉ

ATTENTION! Soyez prudent, lors de manipulations électriques avec une tension dangereuse vous êtes soumis à des risques d'électrocution! Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi. Attention:Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'estpas couvert par la garantie. L'appareil ne devrait pas être mis en service lorsqu'il à été transporté d'un endroit froid à un endroit chaud. Il se forme de la condensation qui pourrait endommager l'appareil. Laissez celui-ci atteindre la température ambiante avant de le mettre en service.52201070_V_1_2.DOC 17/28 Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si l'appareil ou le câble d'alimentation est endommagé, ne jamais mettre l'appareil en service. Contactez immédiatement votre revendeur. La construction de l'appareil est conforme aux normes de sécurité de catégorie II. Cet appareil dispose d'une double isolation. Ne laissez pas entrer le câble secteur en contact avec d'autres câbles! Soyez prudent lors du travail avec des câbles secteur et des alimentations secteur. Ne touchez jamais ces parts avec des mains mouillées! Des mains mouillées peuvent avoir des électrocutions mortelles comme conséquence. Ne pas modifier, plier, charger de manière mécanique, charger de pression, tirer, chauffer et ne pas positionner des câbles secteur à proximité de sources de chaleur ou de froid. En cas de non-respect des dommages du câble secteur, des feus ou des électrutions mortelles peuvent en résulter. L'insertion de câble ou l'accouplement à l'appareil ne doit pas être chargé par tension. Il faut toujours avoir une longeur de câble vers l'appareil, manque de quoi le câble peut être endommagé, ce qui peut mener à des électrocutions mortelles. Prenez garde de ne pas coincer ou abimer le câble d'alimentation. Contrôler l'appareil et les câbles d'alimentation régulièrement. En cas d'utilisation de rallonges il faut assurer que la section du fil est admissible pour l'alimentation en courant nécessaire pour l'appareil. Toutes les indications d'avertissement pour le câble secteur sont aussi valables pour des rallonges éventuellement utilisées. Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer. Pour ce faire, utilisez les surfaces de maintien sur la fiche; ne tirez jamais le câble secteur! Sinon, le câble et la fiche peuvent être endommagées, ce qui peut mener à des électrocutions mortelles. Si la fiche ou l'interrupteur de l'appareil ne sont pas accessibles, par exemple parce qu'ils sont enfermés par d'autres pièces, il faut procéder à une disjonction de tous les pôles du côté secteur. Si la fiche secteur ou l'appareil sont couverts de poussière, il faut le mettre hors service, il faut interrompre le circuit sur tous les pôles, et nettoyer l'appareil avec un chiffon sec. La poussière peut réduire l'isolation, ce qui peut mener à des électrocutions mortelles. Des encrassements plus fortes dans l'appareil et sur l'extérieur de l'appareil ne devraient être enlevées que par un technicien compétent. Dans aucun cas des liquides de tout genre doivent pénétrer dans des fiches secteur, des connecteurs ou dans des ouvertures d'appareil ou dans des fentes d'appareil. S'il y a un soupçon que même un quantité minimale de liquide aurait pénétré dans l'appareil, il faut immédiatement séparer l'appareil du secteur avec tous les pôles. C'est valable aussi, si l'appareil a été exposé à une humidité de l'air élvée. Même si l'appareil apparemment fonctionne toujours, il oit être examiné par un technicien compétent, si par la pénétration de liquide des isolations ont été éventuellement endommagées. Des isolations réduites peuvent causer des électrocutions mortelles. Des objets étranges ne doivent pas entrer dans l'appareil. C'est valable particulièrement pour des pièces métalliques. Au cas où mêmes des pièces métalliques les plus petites comme des agrafes et trombones ou des éclats métalliques devraient entrer dans l'appareil, il faut immédiatement mettre l'appareil hors service et le séparer du secteur avec tous les pôles (tirer la fiche secteur). Des dysfonctionnements et court-circuits peuvent avoir des blessures mortelles comme conséquence. Lors de la première mise en service, il peut y avoir une émission de fumée et d'odeurs. Ceci n'est pas dû à un défaut de l'appareil. DANGER DE BRÛLURE! Ne jamais toucher l'appareil durant la marche! Le boîtier s'échauffe jusqu'à la temperature du boîtier .T

18/28 RISQUE DE MAL! Ne jamais regarder directement à la source de lumière, parce que des personnes sen- sibles peuvent subir une attaque épileptique (surtout valable pour des épileptiques)! Toute modification effectuée sur cet appareil annule la garantie. ATTENTION: Ne jamais toucher les connecteurs de la fiche! Ne jamais effectuer l’operation sans écran de protection. Remplacer tout écran de protection fissuré. Ne jamais toucher le tube flash directement avec les doigts. Le remplacement du tube flash doit être effectué par un spécialiste. Tenir les enfants et les novices éloignées de l'appareil.

EMPLOI SELON LES PRESCRIPTIONS

Cet appareil est un effet lumineux pour créer des effets décoratifs. Cet appareil doit seulement être connecté avec une tension alternative de 230 V, 50 Hz et a été conçu pour un usage dans des locaux clos. Cet appareil est prévu pour des utilisations professionnelles, p. ex. sur scènes, en discothèques, théâtres etc. Les effets lumineux ne sont pas conçus pour un usage continu. Accordez leur une pause de temps à autre, cela prolongera leur durée de vie. Eviter les secousses et l'emploi de la force lors de l’installation ou l'utilisation de l'appareil. Quand vous choisissez le lieu d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds. Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui. L'appareil ne doit pas être utilisé ou stocké dans un environnement humide, dans lequel on doit s'attendre à des projections d'eau, la pluie, l'humidité ou au brouillard. L'humidité ou une humidité de l'air très élevée peut réduire l'isolation et mener à des électrocutions mortelles. Lors de l'utilisation de machines à fumée il faut faire attention à ce que l'appareil ne soit jamais exposé directement au jet de fumée et qu'il soit mis en service au moins à 0,5 m de distance d'une machine de fumée. L'espace doit être seulement saturé de fumée de sorte qu'il y ait encore une bonne vue d'au moins 10 m. Il faut que la température ambiante soit comprise entre -5° C et +45° C. Ne pas exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple). Lorsqu'une température ambiante est de +45° C l'humidité relative atmosphérique ne doit pas dépasser 50

Cet appareil ne peut être mis en service qu'à une altitude entre -20 et 2000 m au-dessus du niveau de la mer. N'utilisez pas l'appareil pendant un orage, puisqu'un survoltage pourrait détruire l'appareil. Lors d'un orage, séparez l'appareil du secteur avec tous les pôles (tirer la fiche secteur). Le symbole ---m indique la distance minimale des objets illuminés. Ne jamais prenez une distance en- dessous de 0,5 mètres entre la sortie de lumière et la surface à illuminer!52201070_V_1_2.DOC 19/28 Cet appareil a seulement été conçu pour un installation grâce à la lyre de montage. Afin d'assurer une ventilation optimale, il est nécéssaire de laisser un espace d'au moins 50 cm autour de l'appareil. L'appareil ne doit jamais toucher des objets ou surfaces dans l'ambiance. Lors de l'installation du projecteur, au démontage du projecteur et pendant l'exécution des travaux de service faites attention à ce que la zone en-dessous du lieu d'installation soit bouclée. Il faut toujours fixer le projecteur avec une élingue de sécurité appropriée. La température maximale ambiante T

= 45° C ne doit pas être dépassée. N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à une utilisation inappropriée par des personnes incompétentes. Ne nettoyez pas l'appareil avec des produits de nettoyage trop puissants ou abrasifs. Utilisez un chiffon doux, humide. Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage. Notez que pour des raisons de sécurité, il est interdit d'entreprendre toute modification sur l'appareil. Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex. court circuit, incendie, électrocution, explosion de lampe, chute etc. MONTAGE DANGER D'INCENDIE! Assurez-vous lors du montage qu'il n'y ait pas de matériau facilement inflammable en contact avec le boîtier (distance minimale 0,5 m)! Installation suspendu L’installation doit toujours être effectuée avec une deuxième suspension indépendante, par ex. un filet de capture approprié. Cette deuxième suspension doit être conceptionnée et installée de telle manière qu’en cas de défaut de la suspension principale aucun part de l’installation ne puisse tomber. Pendant le montage, l’adaptation et le démontage, la présence inutile dans le secteur de surfaces de mouvement, sur des ponts d’illumination, sous des place de travail surélevées ainsi que près d’autres aires de danger est interdite. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés par des experts. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente.52201070_V_1_2.DOC 20/28 Procédure: Dans le cas idéal, l'appareil devrait être installé en dehors du secteur de présence de personnes. Il faut installer l'appareil en dehors du secteur d’opération à la main de personnes. Ne jamais installez l'appareil de manière qu’il puisse osciller librement dans l‘espace. Attention: En tombant, les appareil en montage par dessus peuvent causer des blessures considérables! En cas de doutes concernant la sécurité d’une forme d’installation possible, NE PAS installer l'appareil! Rassurez-vous avant le montage que la surface de montage peut supporter au moins dix fois la charge ponctuelle du poids propre du l'appareil. L'appareil doit être installé dans une position absolument horizontal. La stabilité de l'installation dépend décisivement de la base de fixation (matériel de construction) comme p. ex. bois, béton, béton cellulaire, briques etc. C'est pourquoi le matériel de fixation doit absolument être adapté au matériel de construction. Addressez-vous à un spécialiste pour savoir la combinaison de chevilles et de vis approprié, indiquant la charge maximale et du matériel de construction. L'appareil doit toujours être installé grâce à tous les trous d'installation. Seulement utiliser des vis appropriés et assurez-vous que tous les vis soient connectés firmement avec le sous-sol. DANGER DE MORT! Avant la première mise en marche, l’installation doit être contrôlé par un organisme agrée! MANIEMENT Brancher le strobe au secteur. Le Techno Strobe 250 dispose d’un potentiomêtre au dos de l'appareil pour régler la fréquence des flash (1 à 10 flash par seconde).

NETTOYAGE ET MAINTENANCE

L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins tous les quatre ans par un expert au cadre de l’épreuve de réception. L’entrepreneur doit assurer à ce que les installations concernant la sécurité technique et la sécurité des machines soient examinés au moins une fois par an par une personne compétente. Entre autres, il faut respecter particulièrement les points suivants:

1) Tous les vis avec lesquelles l’appareils ou des parties de l’appareil sont montés, doivent être fixément

serrées et ne doivent pas être corrodées.

2) Au boîtier, aux fixations et au lieu de montage (plafond, fixations pour une installation sur un niveau

moins élevé, Traverse) aucune déformation doit être visible.

3) Les lignes de raccord électriques ne doivent pas avoir aucun endommagement, viellissement de

matériel (par ex. des lignes poreux) ou des dépôts. D’autres régulations adaptées au lieu d’utilisation respectif et à l’utilisation, seront respectées par l’installateur compétent et des défauts de sécurité seront éliminés. Toujours débrancher avant de proceder à l'entretien!

DANGER DE MORT!52201070_V_1_2.DOC21/28

DANGER DE MORT! NE PAS OUVRIER AVANT 5 MINUTES APRÈS L'EXTINCTION! L'appareil doit être nettoyé régulièrement de contaminations comme de la poussière etc. Pour le nettoyage, utilisez un torchon non pelucheux humide. Ne pas utiliser un aucun cas de l’alcool ou des détergents pour le nettoyage. L'écran de protection endommagée doit être remplacée pour que la qualité du rayon ne soit pas amoindrie par les fissures ou rayures éventuelles! ATTENTION! L'intérieur de l'appareil ne contient pas de parts nécessitant un entretien sauf la lampe. L'entretien et les réparations doivent être effectués uniquement par du personnel de service compétent!Si des pièces de rechange sont nécéssaires, toujours utiliser des pièces d'origine.Quand le câble secteur de cet appareil est endommagé, il doit être remplacé par un installateur agrée pouréviter des dangers. Pour tout renseignement complémentaire, votre revendeur se tient à votre entière disposition. Remplacer la lampe DANGER DE MORT! Toujours mettre hors tension avant de mettre en place l'ampoule! Débrancher avant toute manipulation! La lampe doit être remplacée lorsqu'elle a été endommagée ou déformée par la chaleur! ATTENTION! Avant le remplacement de l'ampoule, toujours laisser refroidir (env. 5 minutes) celle-ci et débrancher l'appareil. Ne jamais manipuler l'ampoule directement avec les doigts. Veuillez respecter les instructions du fabricant. Ne pas utiliser des ampoules d’une puissance supérieure, la température dègagée par celles-ci étant trophaute pour cet appareil. En cas de non respect de cette consigne, la garantie n’est plus valable.Pour l'installation, vous avez besoin d'une lampe stroboscopique.Procédure: Pas 1: Tournez l‘écran de protection dans le sens inverse des aiguilles d'une montre. Laissez la chaîne de sécurité comme ça.Pas 2: Retirez l'écran de protection.Pas 3: Retirez la lampe deféctueuse.Pas 4: Insérez la nouveau lampe stroboscopique dans la douille de lampe. Pas 5: Replaçez l'écran de protection sur le boîtier et tournez le dans le sens des aiguilles d'une montre.52201070_V_1_2.DOC 22/28 Ne jamais mettre l'appareil sous tension sans avoir refermé le écran de protection.

45° C Maximale température du boîtier (à l'équilibre) t

80° C Fusible (interne): F 0,5 A, 250 V Lampe: N° d‘article: OMNILUX 230V/45W lampe stroboscopique en U 85010145 Attention! Les donnés imprimée dans ce mode d’emploi sont susceptibles d’être modifiées sans préavis. 25.10.2006 ©52201070_V_1_2.DOC 23/28
