IFR A1306.1 - Caisson de basses FOCAL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caisson de basses amplifié (Subwoofer actif)
Marque	Focal
Modèle	IFR A1306.1
Diamètre du haut-parleur	20 cm (8 pouces)
Puissance de l'amplificateur intégré (sub)	150 W RMS
Puissance de l'amplificateur stéréo	2 x 55 W RMS
Type d'amplification	Amplificateur intégré (classe non spécifiée)
Alimentation électrique	12 V (batterie de véhicule)
Filtre passe-bas	Oui, réglable (Low-Pass)
Filtre passe-haut	Oui, réglable (High-Pass)
Filtre subsonique	Oui (Subsonic)
Boost de basses	Oui (Bass-Boost)
Contrôle de phase	0° / 180°
Mise en marche automatique	Oui (Auto Power On)
Télécommande	Oui, filaire (Remote Control)
Entrées	Haut niveau (INPUTS) et bas niveau (OUTPUTS)
Sorties	Pour enceintes avant (Front)
Dimensions (L x H x P)	Env. 30 x 25 x 25 cm (estimation)
Poids	Env. 5 kg (estimation)
Période de rodage recommandée	20 heures à niveau moyen
Entretien et nettoyage	Nettoyage avec un chiffon sec, éviter les produits abrasifs
Consignes de sécurité	Écoute prolongée au-dessus de 110 dB peut endommager l'audition ; ne pas dépasser 130 dB
Garantie	2 ans (France)
Pays de fabrication	Chine (indiqué sur l'étiquette)
Réparabilité	Pièces détachées disponibles via le réseau Focal

FOIRE AUX QUESTIONS - IFR A1306.1 FOCAL

Quelle est la puissance du caisson de basses Focal IFR A1306.1 ?

Le Focal IFR A1306.1 intègre un amplificateur délivrant 150 W RMS pour le subwoofer et 2 x 55 W RMS pour les enceintes stéréo avant.

Ce caisson de basses est-il adapté à une installation en voiture ?

Oui, ce modèle est conçu pour une utilisation automobile. Il fonctionne sur une alimentation 12V et se connecte au système audio du véhicule.

Comment régler la phase du subwoofer ?

Le réglage de phase s'effectue via le sélecteur Phase sur le panneau de commande. Vous pouvez choisir entre 0° et 180° pour optimiser la synchronisation avec les autres enceintes.

Puis-je utiliser le Focal IFR A1306.1 avec des enceintes passives ?

Oui, l'amplificateur intégré dispose de sorties avant (Front) pour alimenter des enceintes passives. Assurez-vous que leur impédance et puissance sont compatibles.

Quelle est la durée de rodage recommandée ?

Focal conseille une période de rodage d'environ 20 heures à niveau sonore moyen, en diffusant des programmes musicaux riches en graves, pour stabiliser les suspensions du haut-parleur.

Comment nettoyer le caisson de basses ?

Utilisez un chiffon doux et sec pour dépoussiérer l'appareil. Évitez tout produit chimique, solvant ou abrasif qui pourrait endommager la surface.

Quel type de câble est nécessaire pour le branchement ?

Pour une installation optimale, utilisez des câbles de haute qualité, de section suffisante pour l'alimentation (au moins 4 mm²) et des câbles RCA ou haut niveau adaptés pour les signaux audio.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord les branchements et les réglages. Si le problème persiste, contactez votre revendeur Focal ou le service après-vente. La garantie de 2 ans couvre les défauts de fabrication, mais pas les dommages liés à une mauvaise utilisation.

Puis-je installer le caisson de basses moi-même ?

Oui, l'installation est possible en suivant les instructions du manuel. Cependant, pour une intégration parfaite et des réglages précis, il est recommandé de faire appel à un installateur professionnel.

Comment activer la mise en marche automatique ?

Positionnez l'interrupteur Auto Power sur la position ON. Le caisson s'allumera automatiquement lorsqu'un signal audio est détecté et se mettra en veille après quelques minutes sans signal.

MODE D'EMPLOI IFR A1306.1 FOCAL

Manuel d'installation

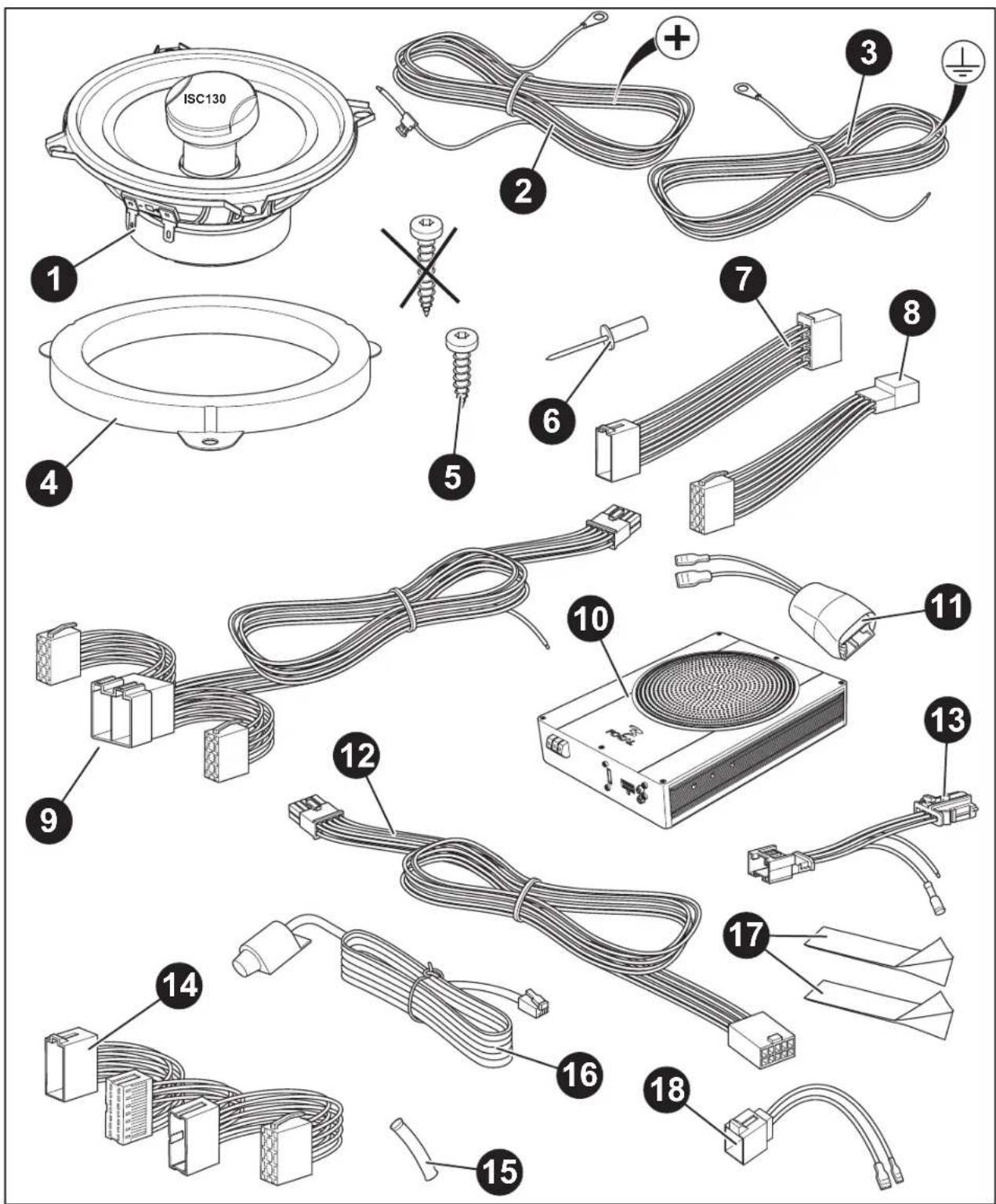

ISC130 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18

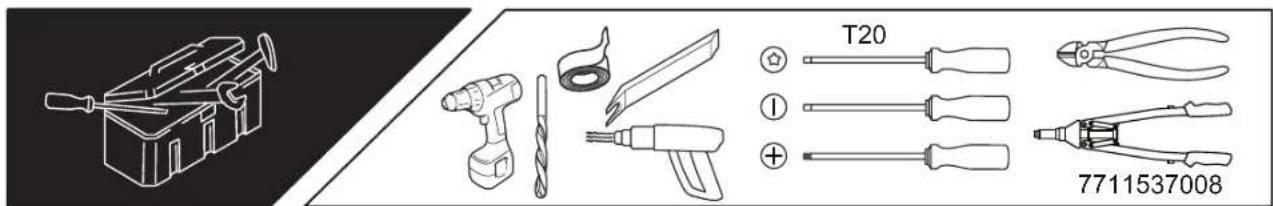

T20 7711537008

Manuel d'installation

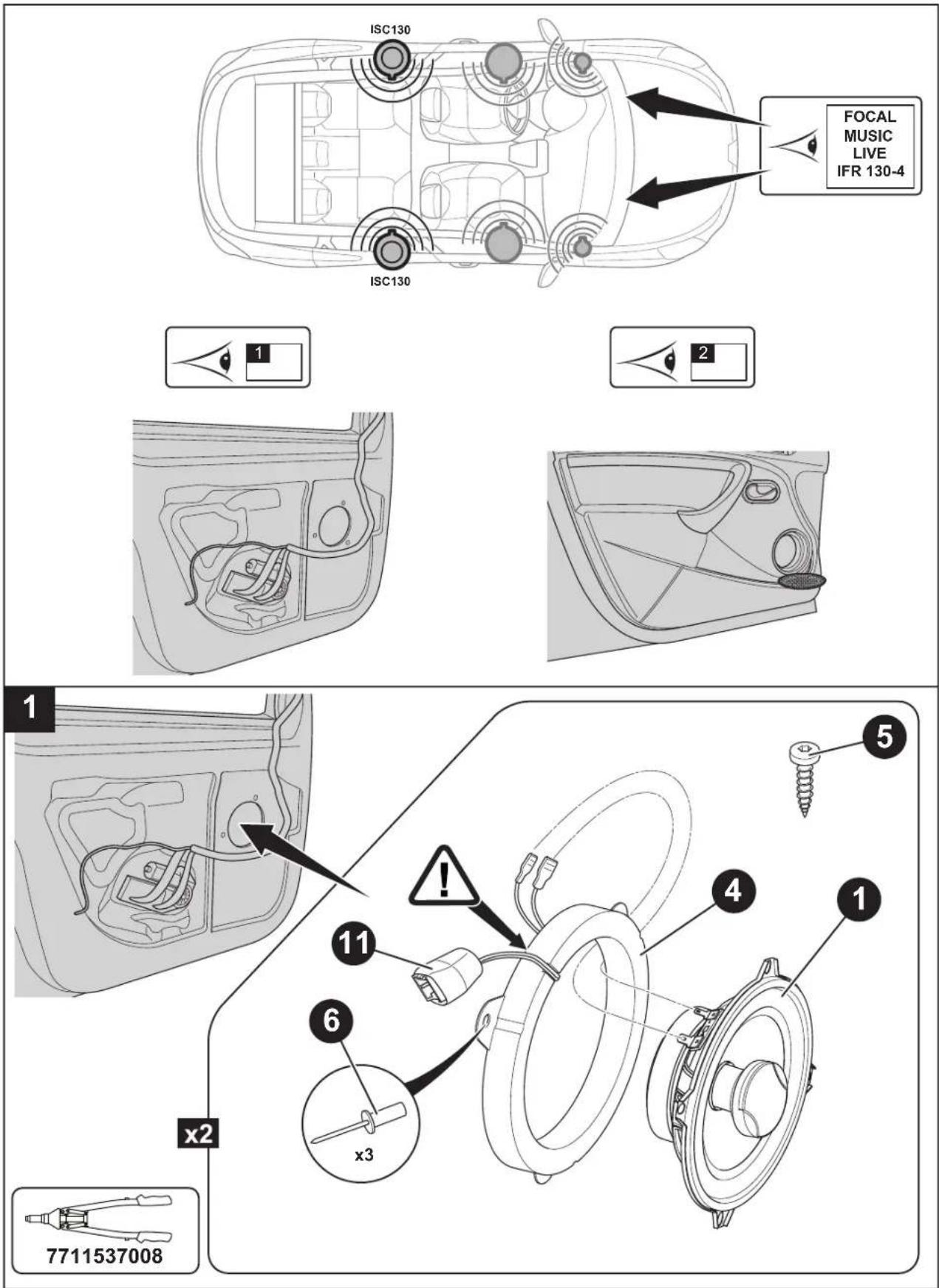

ISC130 ISC130 FOCAL MUSIC LIVE IFR 130-4 1 2 1 x2 7711537008 11 6 x3 4 1 5

Manuel d'installation

Manuel d'installation

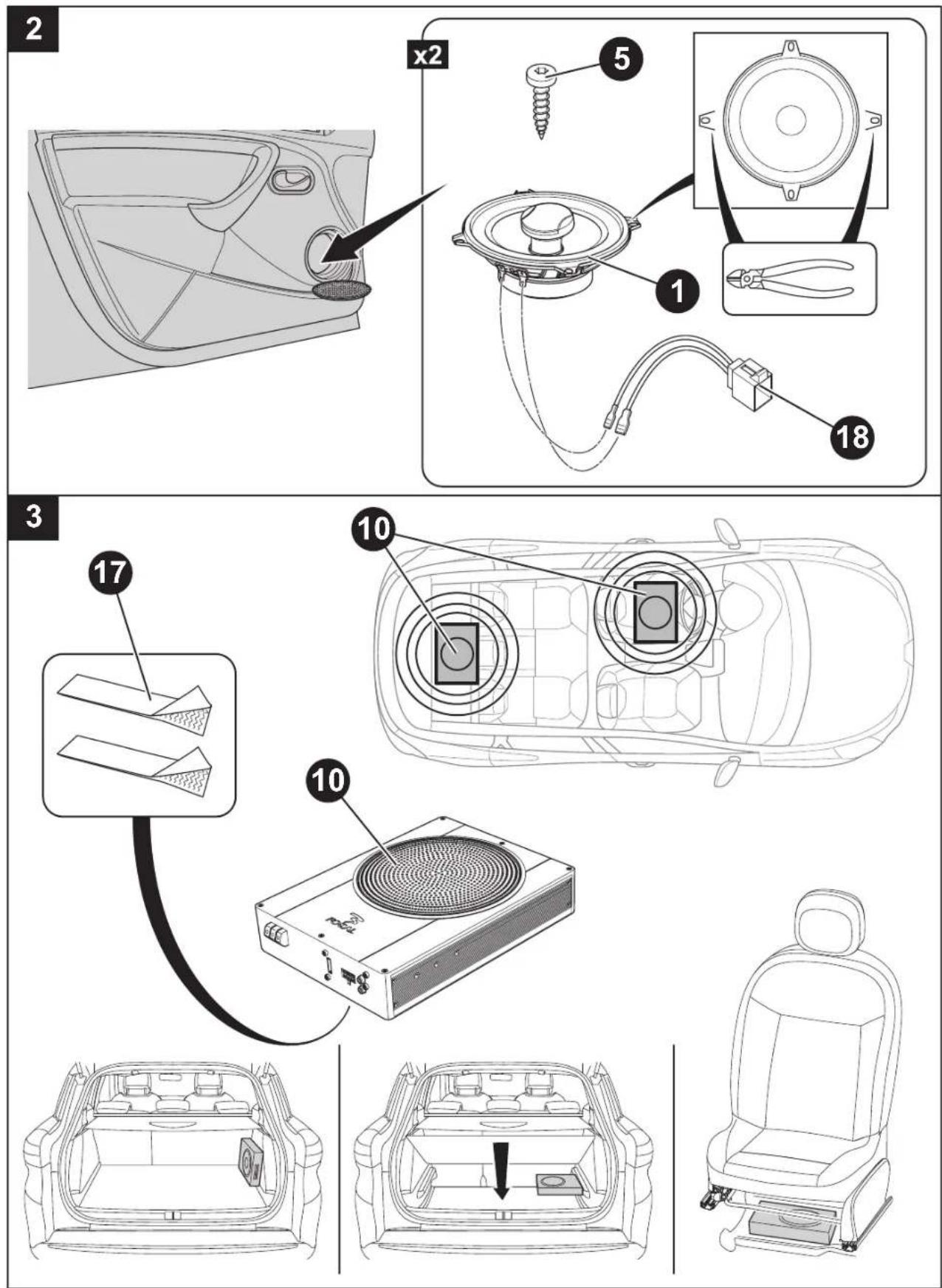

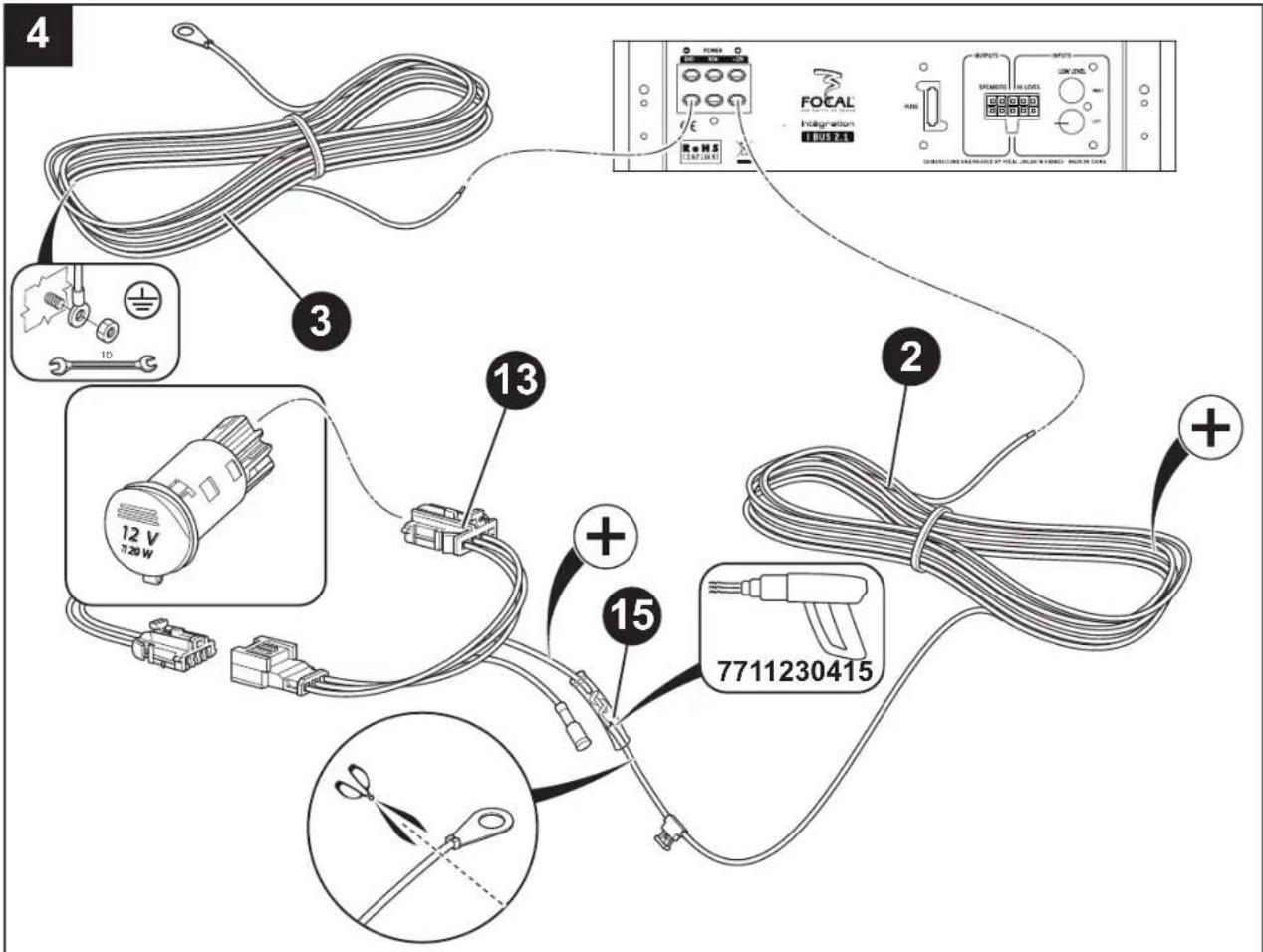

4 FOCAL Infiltration 1059.2 L OUTPUTS INPUTS FOCAL INFLUATION 1059.2 L OUTPUTS INPUTS FOCAL INFLUATION 1059.2 L OUTPUTS INPUTS FOCAL INFLUATION 1059.2 L OUTPUTS INPUTS FOCAL INFLUATION 1059.2 L OUTPUTS INPUTS FOCAL INFLUATION 1059.2L OUTPUTS INPUTS FOCAL INFLUATION 1059.2L OUTPUTS INPUTS FOCAL INFLUATION 1059.2L OUTPUTS INPUTS FOCAL INFLUATION 1059.2L OUTPUTS INPUTS FOCAL INFLUATION 1059.2L OUTPUTS INPUTS 7711230415

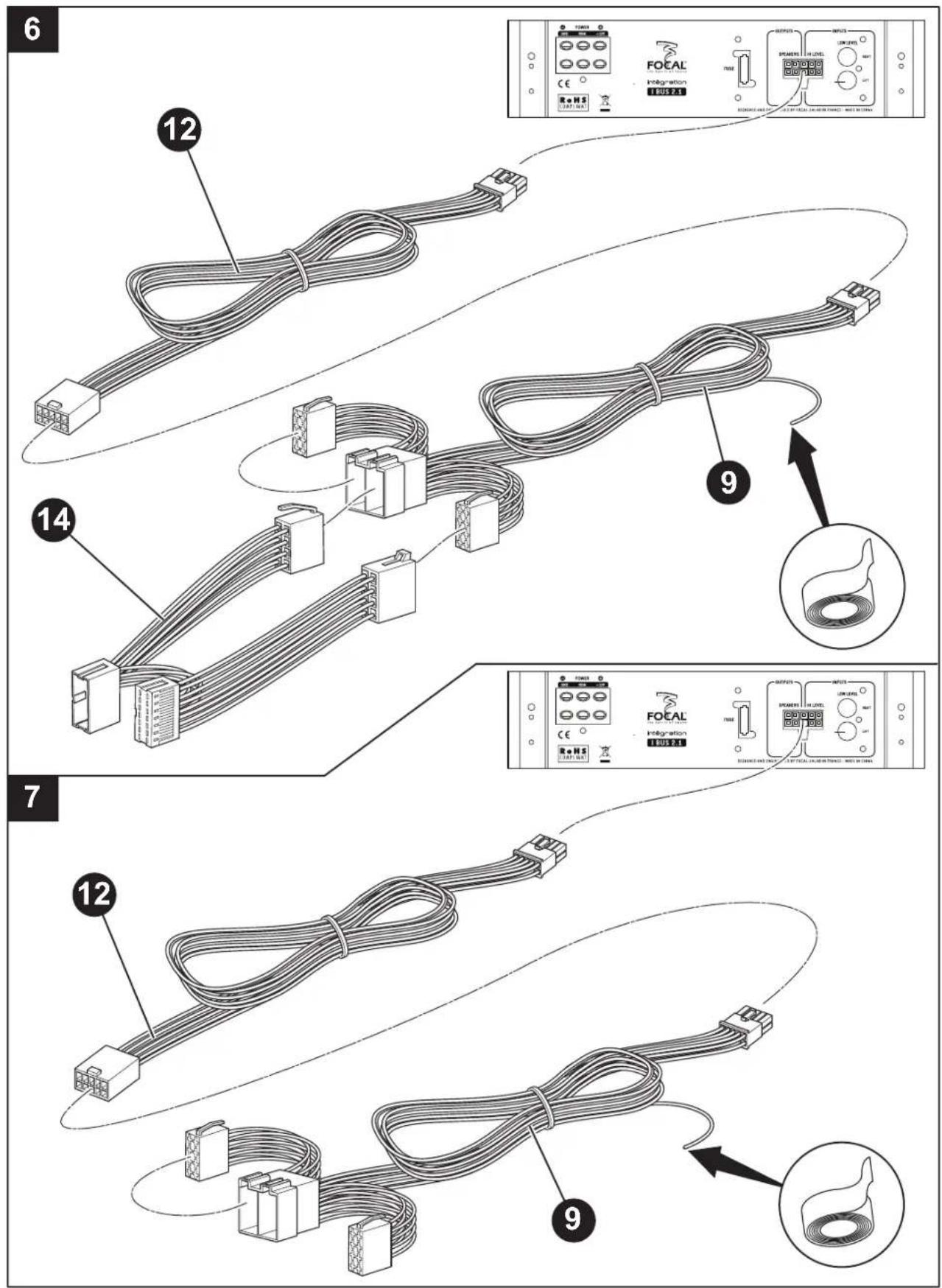

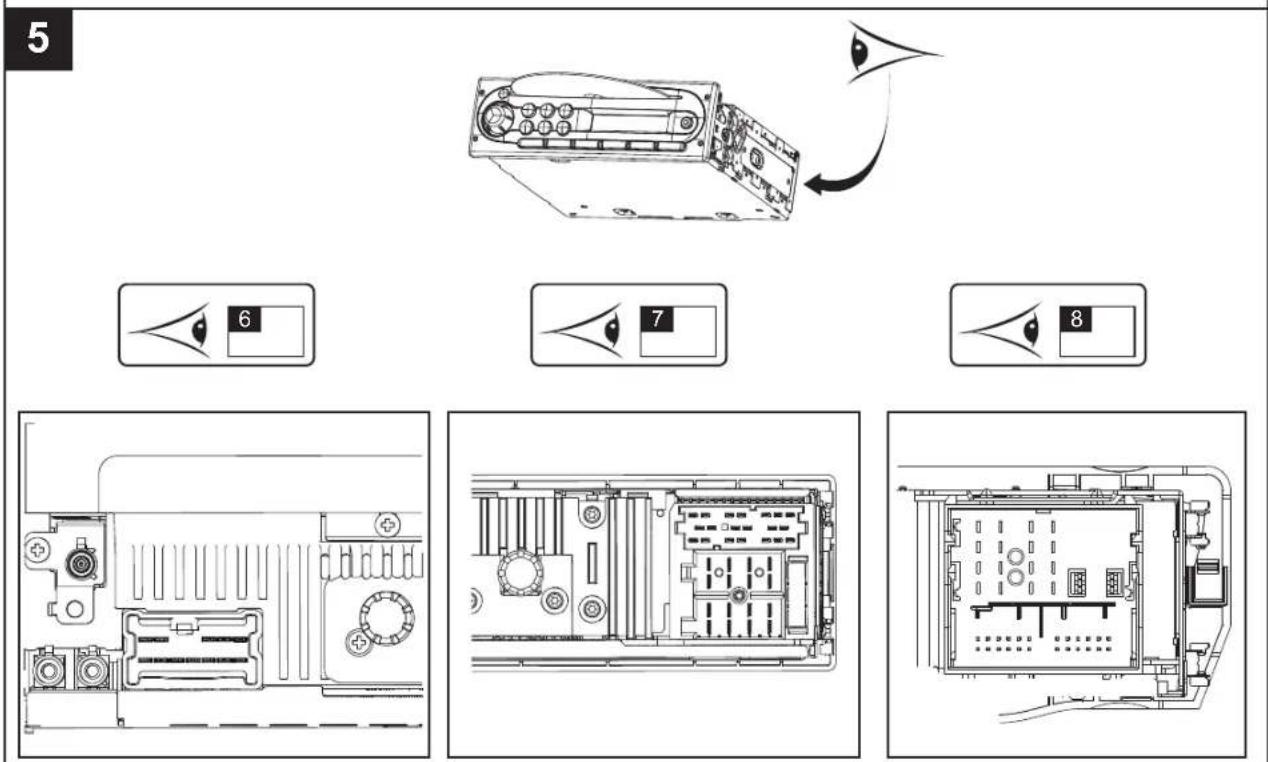

5 6 7 8

Manuel d'installation

Manuel d'installation

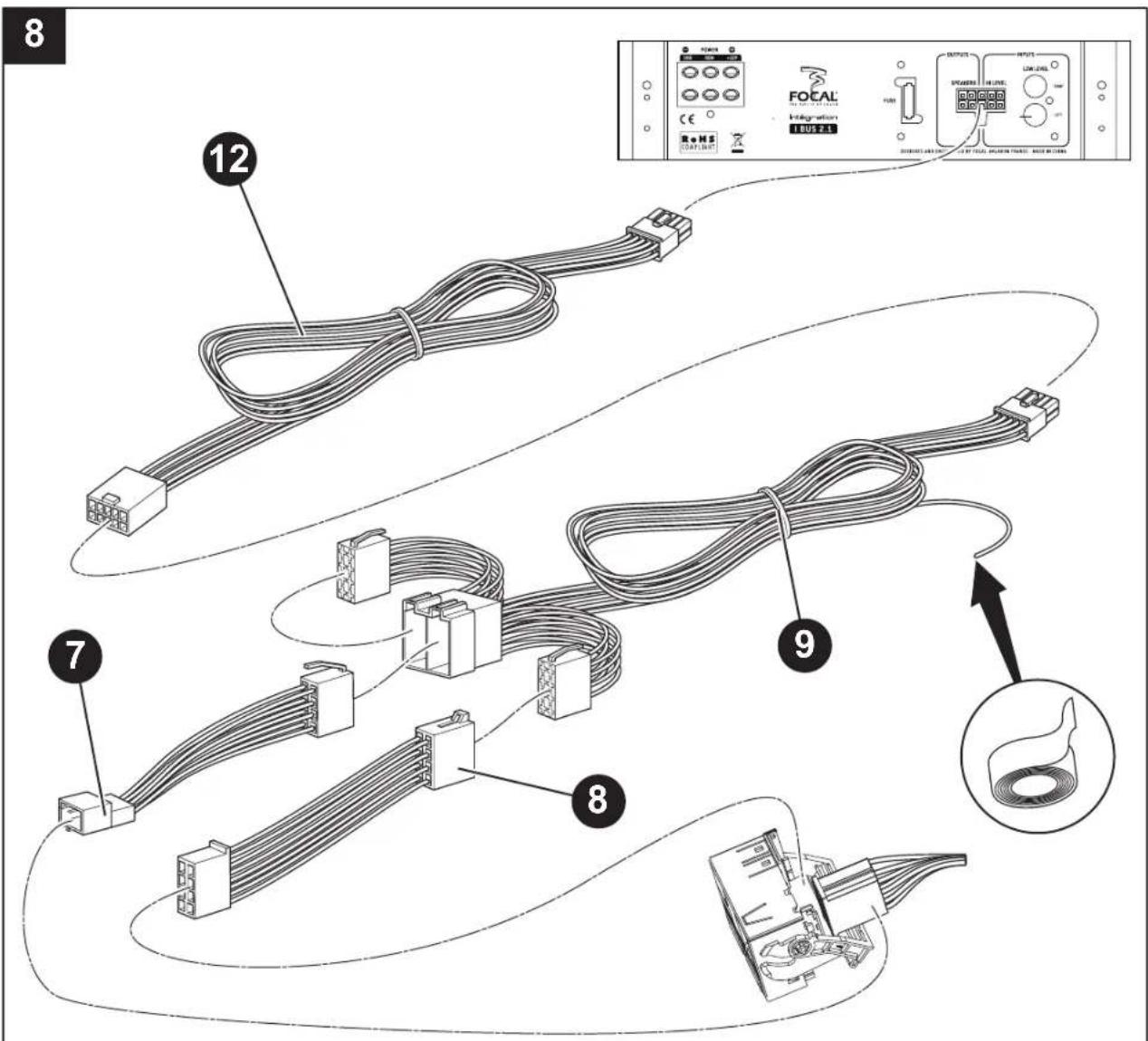

8 12 7 8 9 OUTPUTS Focal Integration OUTPUT OUTPUTS AND INPUTS IS BY Focal, POWER IN TRANSIT, MODE IN CHINA

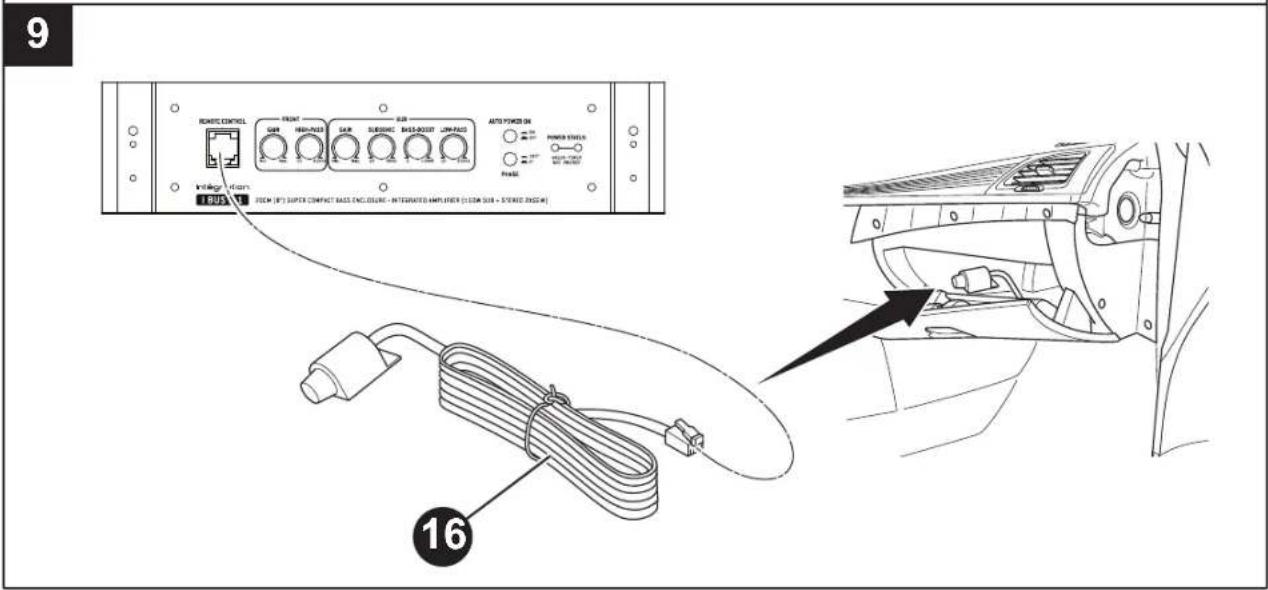

9 REMOTE CONTROL FRONT HOLD PASS SAP SLEMONS AUTO-RESET AUTO-RESET AUTO POWER ON POWER STATUS FIRE INVOICE RUBS ITEM (P) SUPER CONTRACT BASIS ENCLINS - INTENDED AMPLIERS (COM SUB + STEREO PRESS) 16

Manuel d'installation

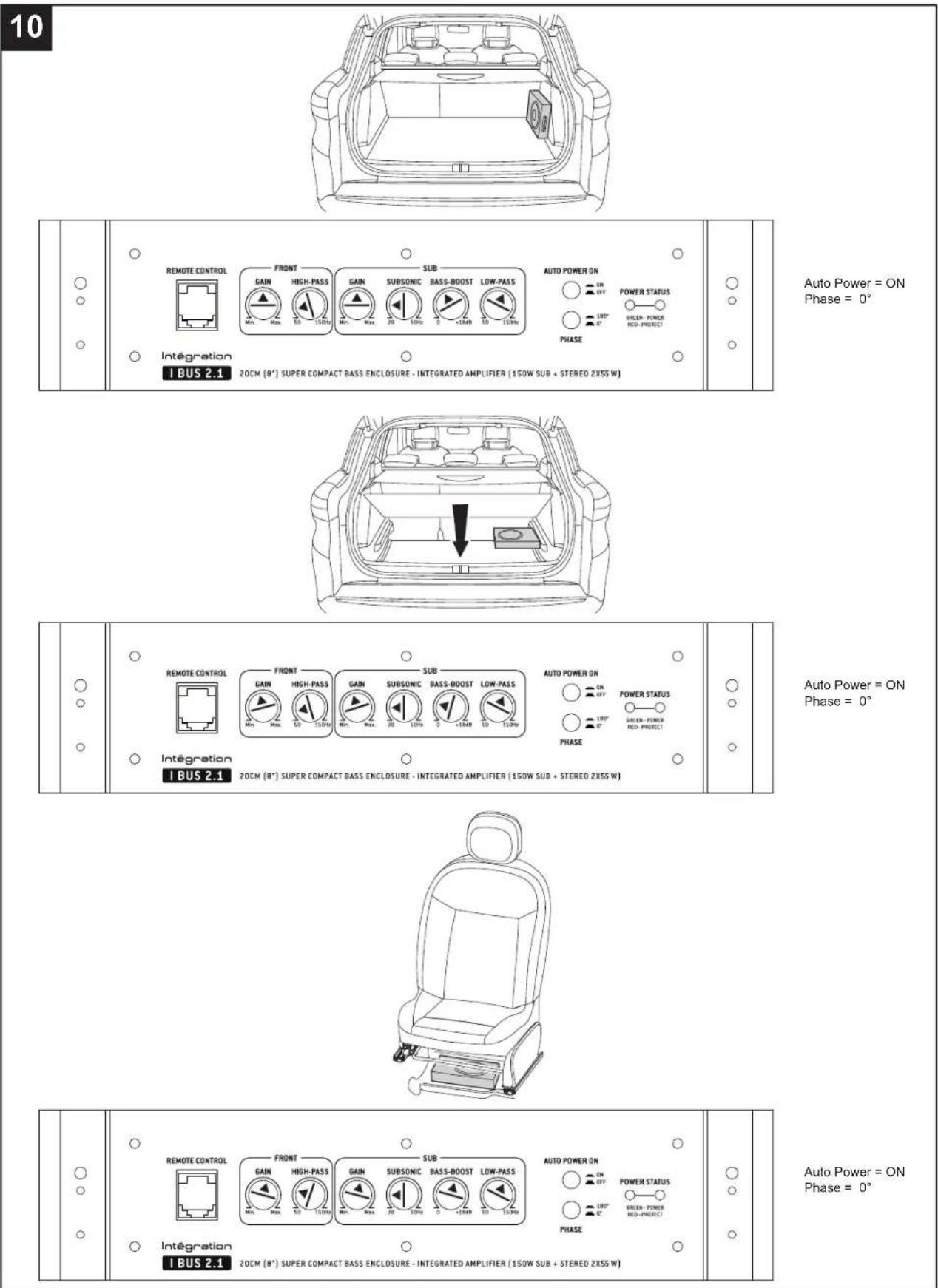

10 Auto Power = ON Phase = 0° ○ ○ ○ Remote CONTROL FRONT GAIN HIGH-PASS GAIN SUB SUBSONIC BASS-BOOST LOW-PASS AUTO POWER ON ON OFF POWER STATUS UDT' POWER RED PROJECT PHASE ○ ○ ○ Integration I BUS 2.1 20CM (8") SUPER COMPACT BASS ENCLOSURE - INTEGRATED AMPLIFIER (150W SUB + STEREO 2X55 W) ○ ○ ○ Remote CONTROL FRONT GAIN HIGH-PASS GAIN SUBSONIC BASS-BOOST LOW-PASS AUTO POWER ON ON OFF POWER STATUS UDT' POWER RED PROJECT PHASE ○ ○ ○ Integration I BUS 2.1 20CM (8") SUPER COMPACT BASS ENCLOSURE - INTEGRATED AMPLIFIER (150W SUB + STEREO 2X55 W) ○ ○ ○ Remote CONTROL FRONT GAIN HIGH-PASS GAIN SUBSONIC BASS-BOOST LOW-PAS ○ ○ ○ Intégration I BUS 2.1 20CM (8") SUPER COMPACT BASS ENCLOSURE - INTEGRATED AMPLIFIER (150W SUB + STEREO 2X55 W) ○ ○ ○ Auto Power = ON Phase = 0° ○ ○ ○ Auto Power = ON Phase = 0° ○ ○ ○ Auto Power = ON Phase = 0° ○ ○ ○ Auto Power = ON Phase = 0°

Manuel d'installation

Nous vous remercions d'avoir choisi un kit de haut-parleurs FOCAL et de partager avec nous notre philosophie «the Spirit of Sound». Ces haut-parleurs de haute technicité intègrent les ultimes perfectionnements FOCAL en matière de conception de haut-parleurs pour l'obtention d'un son puissant et de très haute qualité. Afin d'exploiter toutes leurs performances, nous vous conseillons de lire ce livret, puis de le conserver avec précaution pour pouvoir vous y référer ultérieurement. Tout problème dû au non-respect des règles d'utilisation peut entraîner l'invalidation de la garantie.

Avertissement

L'écoute prolongée à fort niveau au-delà de 110 dB peut détériorer durablement l'audition.

Des écoutes même brèves à plus de 130 dB peuvent provoquer des lésions auditives irrémédiables.

Période de rodage

Les haut-parleurs sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au maximum de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos haut-parleurs une vingtaine d'heures à niveau moyen, sur des programmes musicaux riches en grave. Une fois les caractéristiques des haut-parleurs totalement stabilisées, vous pourrez profiter intégralement des performances de votre kit de haut-parleurs.

Conditions de garantie

La garantie pour la France sur tout matériel Focal est de 2 ans. En cas de matériel défectueux, celui-ci doit être expédié à vos frais, dans son emballage d'origine auprès du revendeur, lequel analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie, le matériel vous sera rendu ou remplacé en "franco de port". Dans le cas contraire, un devis de réparation vous sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brûlées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées localement par le distributeur officiel Focal de chaque pays, en accord avec les lois en vigueur sur le territoire concerné.

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.

Vérifiez en ligne les compatibilités et les consignes d'installation mises à jour.

www.focal.com/ifr

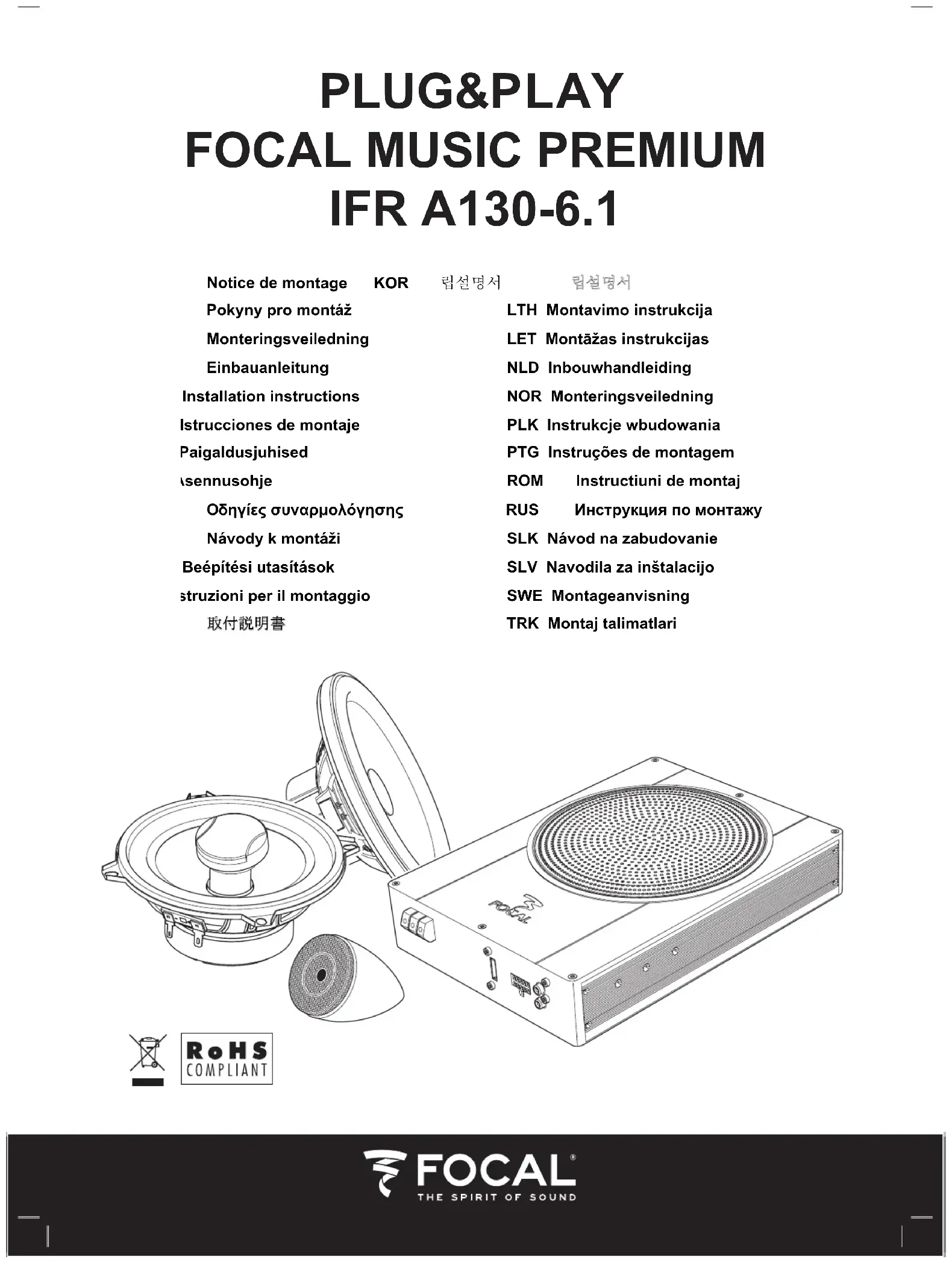

Plug&play IFR A130-6.1 FOCAL MUSIC premium

Manuel d'installation

Pour validation de la garantie Focal, nous renvoyer cette page dans les 10 jours, à l'adresse suivante :

Focal-JMlab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE

Il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous :

Votre nom : ____, Âge : ____, Profession :____.

Votre adresse complète : ____

Votre adresse e-mail : ____

Vos centres d'intérêts :

Chez vous, possédez-vous des enceintes haute-fidélité ? □ - Oui □ - Non

Si oui, précisez la marque : ____

Lisez-vous la presse écrite ? □ - Oui □ - Non

Si oui, quel(s) titre(s) :

Votre équipement audio/vidéo (marques et modèles) avant l'acquisition du produit FOCAL :

Lecteur CD/tuner : ____ Lecteur multimédia : ____

Système de navigation : ____. Amplificateur : ____.

Kit haut-parleur : ____ Caisson de grave / subwoofer : ____

Autres éléments :

Votre choix pour l'achat de ce modèle Focal s'est fait en fonction de :

□ - Conseil du revendeur □ - Conseil d'un ami, relation

□ - Visite d'un salon, d'une exposition □ - Rapport qualité / prix

□- Qualité sonore, écoute en auditorium □- Possède déjà des produits Focal

□- Fiabilité / qualité de fabrication □- Catalogues

□- Esthétique / finition □- Matériel français

□ - Article de presse écrite (si oui, précisez le titre du magazine) : □ - Autre : _____.

Votre Produit Focal :

Modèle : ____ N° de série : ____

Nom du revendeur : ____, Ville : ____.

Date de l'achat : ____, Prix de l'achat : ____.

Avez-vous confié l'installation du produit à votre revendeur ? □ - Oui □ - Non

Si non, pourquoi : _____. Modèle de voiture : _____.

Ces informations sont nécessaires à notre société pour traiter votre demande. Elles sont enregistrées dans notre fichier de clients et peuvent donner lieu à l'exercice du droit d'accès et de rectification auprès de notre service clientèle (04 77 43 57 00).

Si vous ne souhaitez pas que vos données soient utilisées par nos partenaires à des fins de prospection, veuillez cocher la case ci-contre. Si vous ne souhaitez pas recevoir des propositions commerciales de nos partenaires par voie électronique, merci de cocher la case ci-contre.

Vous êtes susceptibles de recevoir des offres commerciales de notre société pour des produits analogues à ceux que vous avez achetés. Si vous ne le souhaitez pas, cochez la case ci-contre. □ Nous garantissons la confidentialité de ces informations.

Focal-JMIab - BP 374 - 108, rue de l'Avenir - 42353 La Talauière cedex - FRANCE
