Caractéristiques Techniques	Haut-parleur actif, 15 pouces, puissance de 800W RMS, réponse en fréquence de 40 Hz à 20 kHz, SPL max de 132 dB.
Utilisation	Idéal pour les concerts, événements en direct, installations fixes et sonorisation mobile.
Maintenance et Réparation	Vérifier régulièrement les connexions, nettoyer les grilles et les surfaces, consulter un technicien agréé pour les réparations internes.
Sécurité	Utiliser avec des câbles appropriés, éviter l'exposition à l'humidité, ne pas dépasser les niveaux de puissance recommandés.
Informations Générales	Poids de 22 kg, dimensions de 400 x 600 x 400 mm, garantie de 2 ans, conçu pour une utilisation professionnelle.

FOIRE AUX QUESTIONS - ART 915AX RCF

Comment connecter mon RCF ART 915AX à un mixeur ?

Utilisez un câble XLR ou jack pour relier la sortie du mixeur à l'entrée du haut-parleur. Assurez-vous que le haut-parleur est éteint avant de faire la connexion.

Que faire si le son est distordu ?

Vérifiez le niveau de volume sur le haut-parleur et le mixeur. Réduisez le volume si nécessaire. Assurez-vous également que les câbles sont correctement connectés et en bon état.

Le haut-parleur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que la prise fonctionne. Essayez de brancher le haut-parleur sur une autre prise pour isoler le problème.

Comment régler l'égaliseur sur le RCF ART 915AX ?

Utilisez les commandes d'égalisation situées à l'arrière du haut-parleur pour ajuster les fréquences basses, moyennes et hautes selon vos préférences.

Puis-je utiliser le RCF ART 915AX à l'extérieur ?

Oui, le RCF ART 915AX peut être utilisé à l'extérieur, mais assurez-vous qu'il est protégé de l'humidité et des intempéries pour éviter d'endommager le haut-parleur.

Quelle est la puissance maximale du RCF ART 915AX ?

La puissance maximale du RCF ART 915AX est de 1400 W, ce qui permet de produire un son clair et puissant.

Comment transporter le RCF ART 915AX en toute sécurité ?

Utilisez une housse de transport rembourrée pour protéger le haut-parleur lors du transport. Évitez de le laisser tomber ou de le heurter.

Le haut-parleur fonctionne-t-il avec des batteries ?

Non, le RCF ART 915AX nécessite une connexion à une source d'alimentation secteur pour fonctionner.

Comment effectuer une mise à jour du firmware du RCF ART 915AX ?

Visitez le site officiel de RCF pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour votre haut-parleur.

MODE D'EMPLOI ART 915AX RCF

Les symboles utilisés dans ce document signalent des instructions d'utilisation et des avertissements importants qui doivent être strictement respectés. ATTENTION Instructions d'utilisation importantes: explique les situations où le produit pourrait subir des dommages, pouvant impliquer une perte de données AVERTISSEMENT Conseil important à propos de l'utilisation de tensions dangereuses et le risque éventuel d’électrisation, de blessure ou de mort. REMARQUES IMPORTANTES Informations utiles et pertinentes sur le sujet

SUPPORTS, CHARIOTS ET DIABLES

Informations sur l'utilisation de supports, de chariots et de diables. Rappel que le transport de l’enceinte doit s’effectuer avec une extrême prudence, sans jamais l’incliner.

ÉLIMINATION DES DÉCHETS

Ce symbole indique que ce produit ne doit pas être éliminé avec vos déchets ménagers, conformément à la directive DEEE (2012/19/UE) et à votre législation nationale. REMARQUES IMPORTANTES Ce manuel contient des informations importantes pour utiliser correctement et en toute sécurité l’appareil. Avant de brancher et d'utiliser ce produit, veuillez lire attentivement ce manuel d'instructions et le garder à portée de main pour le consulter ultérieurement. Le manuel doit être considéré comme faisant partie intégrante de ce produit et doit l'accompagner lorsqu'il change de propriétaire, afin qu’il serve de référence pour une installation et une utilisation correctes ainsi que pour les consignes de sécurité. RCF S.p.A. n'assumera aucune responsabilité en cas d'installation et/ou d'utilisation incorrecte de ce produit.

PRÉCAUTIONS DE SÉCURITÉ

1. Toutes les précautions, en particulier celles relatives à la sécurité, doivent être lues

avec une attention particulière, car elles contiennent des informations importantes.

2. Alimentation depuis le secteur

a. La tension secteur est suffisamment élevée pour entraîner un risque d’électrisation. Installez et connectez ce produit avant de le brancher. b. Avant de le mettre sous tension, assurez-vous que toutes les connexions ont été effectuées correctement et que la tension secteur correspond à celle indiquée sur la plaque signalétique de l'appareil. Si ce n'est pas le cas, veuillez contacter votre revendeur RCF. c. Les parties métalliques de l'appareil sont mises à la terre via le câble d'alimentation. Un appareil avec une construction de CLASSE I doit être relié à une prise de courant équipée d’une mise à la terre. d. Protégez le câble d'alimentation contre les dommages. Assurez-vous qu'il est placé de manière à ce qu'on ne puisse pas marcher dessus ou l'écraser avec des objets. e. Pour éviter tout risque d’électrisation, n'ouvrez jamais ce produit : il n'y a aucune pièce à l'intérieur à laquelle l'utilisateur a besoin d’accéder. f. Faites attention: dans le cas d'un produit fourni par le fabricant uniquement avec des connecteurs POWERCON et sans câble d'alimentation, les câbles d'alimentation suivants conformes à la norme nationale doivent être utilisés, avec des connecteurs POWERCON de type NAC3FCA (entrée) et NAC3FCB (sortie), : - UE: câble de type H05VV-F 3G 3x2,5mm2 - Norme CEI 60227-1 - JP: câble de type VCTF 3x2mm2; 15Amp/120V~ - Norme JIS C3306 - US: câble de type SJT/SJTO 3x14 AWG; 15Amp/125V~ - Norme ANSI/UL 62

3. Assurez-vous qu'aucun objet ou liquide ne peut pénétrer dans ce produit, cela

pourrait provoquer un court-circuit. Cet appareil ne doit pas être exposé à des gouttes ou à des éclaboussures. Aucun objet rempli d’un liquide, comme un vase, ne doit être placé sur cet appareil. Aucune flamme nue (telle que des bougies allumées) ne doit être placée sur cet appareil.

4. N'essayez jamais d'effectuer des modifications, des réparations ou de faire

fonctionner l’appareil d’une manière qui n‘est pas expressément décrite dans ce manuel. Contactez votre centre de service agréé ou du personnel qualifié si l'un des cas suivants se produit: - Le produit ne fonctionne pas (ou fonctionne de manière anormale). - Le câble d'alimentation a été endommagé. - Des objets ou des liquides ont pénétré dans l'appareil. - Le produit a subi un gros choc.

5. Si ce produit n'est pas utilisé pendant une longue période, débranchez le câble

6. Si ce produit commence à émettre des odeurs inhabituelles ou de la fumée,

éteignez-le immédiatement et débranchez le câble d'alimentation.

7. Ne connectez pas ce produit à des équipements ou accessoires qui ne sont pas

prévus à cet effet. Pour une exploitation en accroche, utilisez uniquement les points d'ancrage prévus à cet effet et n'essayez pas d’accrocher ce produit en utilisant des éléments inadaptés ou non spécifiquement adaptés à cet usage. Vérifier également la compatibilité de la surface à laquelle le produit est accroché (mur, plafond, structure, etc.), et des composants utilisés pour la fixation (chevilles, vis, supports non fournis par RCF, etc.), qui doivent garantir la sécurité du système / de l'installation sur la durée, en tenant compte également, par exemple, des vibrations mécaniques normalement générées par les haut-parleurs. Pour éviter tout risque de chute de matériel, n'empilez pas plusieurs unités de ce produit, sauf si cette possibilité est spécifiée dans le manuel d'utilisation.

8. RCF S.p.A. recommande vivement que ce produit soit installé

uniquement par des intégrateurs professionnels qualifiés (ou des entreprises spécialisées) qui pourront garantir une installation correcte et la certifier selon les normes en vigueur. L'ensemble du système audio doit être conforme aux normes et réglementations en vigueur concernant les systèmes électriques.

9. Supports, chariots et diables.

Ce matériel ne doit être utilisé que sur des supports, des chariots et des diables, le cas échéant, qui sont recommandés par le fabricant. L'ensemble équipement/support/chariot/diable doit être déplacé avec une extrême prudence. Les arrêts soudains, une force de poussée excessive et des sols irréguliers peuvent provoquer le basculement de l'ensemble. Ne jamais incliner l'ensemble.

10. De nombreux facteurs mécaniques et électriques doivent être pris en compte

lors de l'installation d'un système audio professionnel (en plus des critères strictement acoustiques, comme la pression acoustique, la dispersion, la réponse en fréquence, etc.).

11. Perte de l’audition.

L'exposition à des niveaux sonores élevés peut entraîner une perte auditive permanente. Le niveau de pression acoustique entraînant une perte d'audition est différent d'une personne à l'autre, et dépend de la durée d'exposition. Pour éviter un cumul potentiellement dangereux de niveaux élevés de pression acoustique, toute personne exposée doit utiliser des dispositifs de protection adéquats. Dès que vous utilisez un haut-parleur capable de produire des niveaux sonores élevés, il est nécessaire de porter des bouchons d'oreille ou un casque anti-bruit. Consultez les caractéristiques techniques du manuel pour connaître le niveau de pression acoustique maximal.

PRÉCAUTIONS D'UTILISATION

- Placez ce produit loin de toute source de chaleur et assurez toujours une circulation d'air adéquate tout autour. - N’utilisez pas ce produit en surniveau pendant une longue période. - Ne forcez jamais les éléments de contrôle (touches, boutons, etc.). - N'utilisez pas de solvants, d'alcool, de benzène ou d'autres substances volatiles pour nettoyer les parties externes de ce produit.25

REMARQUES IMPORTANTESPour éviter l'apparition de bruit sur les liaisons audio, utilisez uniquement des câbles blindés et évitez de les placer à proximité: - d’un équipement produisant des champs électromagnétiques de haute intensité - de câbles secteur - de câbles d’enceinte AVERTISSEMENT ! ATTENTION ! Pour éviter tout risque d'incendie ou de choc électrique, n'exposez jamais ce produit à la pluie ou à l'humidité. AVERTISSEMENT! Pour éviter tout risque d'électrocution, ne pas brancher l'appareil sur le secteur lorsque la grille est retirée AVERTISSEMENT ! Pour réduire le risque d’électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.

ÉLIMINATION CORRECTE DE CE PRODUIT

Ce produit doit être remis à un site de collecte agréé pour le recyclage des déchets d'équipements électriques et électroniques (EEE). Une manipulation incorrecte de ce type de déchets pourrait avoir un impact négatif sur l'environnement et la santé humaine en raison de la présence de substances potentiellement dangereuses généralement associés aux EEE. En même temps, votre coopération dans l'élimination correcte de ce produit contribuera à l'utilisation efficace des ressources naturelles. Pour plus d'informations sur les endroits où vous pouvez déposer vos équipements usagés pour le recyclage, veuillez contacter votre municipalité ou l'autorité chargée des déchets ou votre service d'élimination des déchets ménagers.

ENTRETIEN ET MAINTENANCE

Pour garantir une longue durée de vie, voici quelques conseils d’utilisation : - Si le produit est destiné à être installé à l'extérieur, assurez-vous qu'il est sous abri et protégé de la pluie et de l'humidité. - Si le produit doit être utilisé dans un environnement froid, réchauffez lentement les bobines des haut-parleurs en envoyant un signal de faible niveau pendant environ 15 minutes avant d'envoyer des signaux de forte puissance. - Utilisez toujours un chiffon sec pour nettoyer les surfaces extérieures de l'enceinte et faites-le toujours lorsque l'appareil est éteint. ATTENTION : pour éviter d'endommager les finitions extérieures, n'utilisez pas de solvant de nettoyage ni de produit abrasif. AVERTISSEMENT ! ATTENTION ! Pour les enceintes amplifiées, effectuez le nettoyage uniquement lorsque l'alimentation est coupée. RCF S.p.A. se réserve le droit d'apporter des modifications sans préavis afin de rectifier toute erreur et/ou omission. Consultez toujours la dernière version du manuel sur www.rcf.it.26

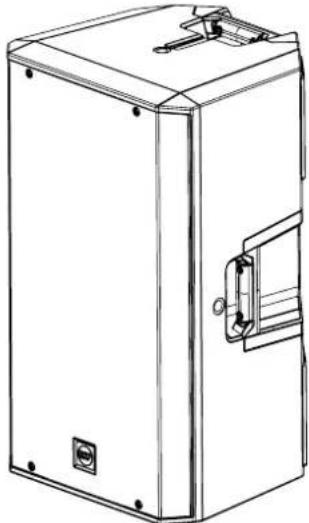

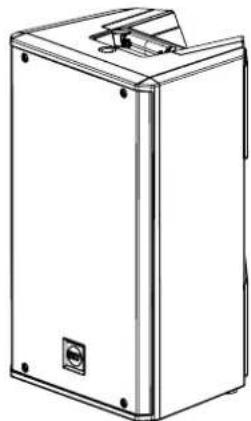

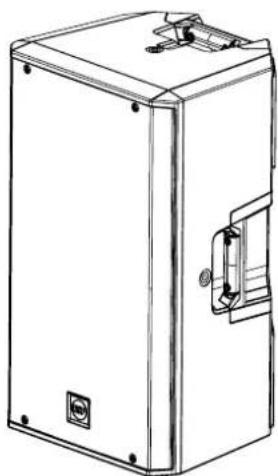

Les enceintes ART9 AX ont bénéficié d’une conception pleine de maîtrise en vue d’offrir des performances audio exceptionnelles et une grande polyvalence pour les applications audio intensives. Elles combinent un moteur à compression de 1,75”, un haut-parleur grave de grande qualité, un amplificateur à deux canaux de 2100W et un guide d'ondes à directivité constante True Resistive Waveguide assurant une couverture cohérente de 100° x 60° pour un son clair et sans distorsion dans la zone d’écoute. Grâce aux traitements DSP FiRPHASE et Bass Motion Control (BMC), exclusivités RCF, le comportement des haut-parleurs est optimisé avec précision sur chaque modèle, pour une clarté absolue ainsi que des graves profonds et puissants côté public. Les ART 9 AX combinent des enceintes et une amplification puissante et à hautes performances avec un processeur audio numérique pour une flexibilité maximale. Plusieurs modes de fonctionnement sont possibles, avec une enceinte seule ou en combinaison avec d'autres enceintes. L'audio ainsi que le contrôle à distance peuvent également être transmis aux enceintes via BLUETOOTH

Toutes les fonctions et tous les paramètres disponibles sont accessibles depuis l'écran couleur tactile capacitif intégré et un encodeur, de même que depuis une application iOS et Android dédiée.

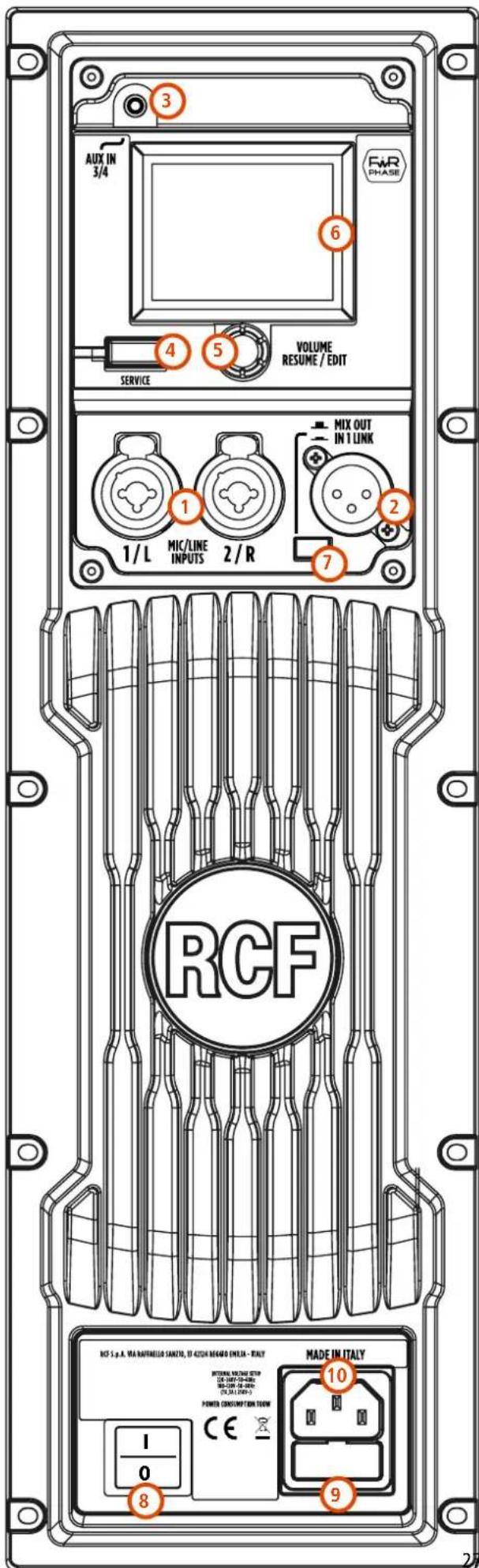

MIC/LINE INPUTS 1/L et 2/R Deux entrées avec connecteur COMBO. XLR symétrique pour les entrées micro et ligne, JACK TRS symétrique pour les entrées ligne. Les entrées micro sont équipées d'une alimentation fantôme 48V commutable indépendamment pour l’utilisation de microphones à condensateur ou à électret. Plus d’informations sont disponibles dans le Guide de référence ART 9 AX.

MIX OUT / IN 1 LINK est une sortie XLR symétrique mâle multifonction. Quand le BOUTON MIX OUT / IN 1 LINK est en position haute, la sortie est affectée à la section numérique MIX OUT, qui peut être réglée selon plusieurs modes. Lorsque le BOUTON MIX OUT / IN 1 LINK est enfoncé, le connecteur de sortie devient la «Link Out» de l’entrée 1, autrement dit un renvoi physique direct de l'entrée 1. Vous pouvez ainsi connecter une enceinte supplémentaire en lui envoyant le signal présent sur l'entrée 1.

AUX IN 3/4 Connecteur mini-jack 3,5mm, entrée auxiliaire permettant de connecter des sources externes stéréo asymétriques.

SERVICE Port Micro-USB exclusivement pour la mise à jour du firmware.

ENCODEUR VOLUME - RESUME / EDIT Lorsque l'écran tactile est en veille ou affiche la page MIXER, l'encodeur règle le volume général de l'enceinte. En veille, une pression sur l'encodeur réactive l'écran et affiche la page MIXER. À ce stade, l'encodeur est affecté au volume général et vous avez la possibilité de faire varier d'autres paramètres en les sélectionnant via l'écran tactile.

DISPLAY L'écran tactile capacitif de 2,4”, associé à l'encodeur, vous permet d'accéder à toutes les fonctions de l'enceinte et de les contrôler. Pour sélectionner un paramètre, touchez-le sur l'écran, puis tournez l’encodeur pour modifier sa valeur. De plus amples informations sont disponibles dans le Guide de référence ART 9 AX téléchargeable sur la page produit sur www.rcf.it.

BOUTON MIX OUT / IN 1 LINK Il active et désactive la fonction de sortie XLR mâle (voir point n°2 - MIX OUT / IN 1 LINK).

INTERRUPTEUR D’ALIMENTATION L'interrupteur permet d'allumer et d'éteindre l'alimentation électrique.

PRISE 3-POINTS NORME CEI Prise d’alimentation. AVERTISSEMENT ! ATTENTION ! Les connexions des enceintes doivent être effectués par un personnel qualifié et expérimenté disposant du savoir-faire technique ou d'instructions suffisamment précises (pour s'assurer que les raccordements sont effectués correctement) afin d'éviter tout danger électrique. Pour éviter tout risque d'électrisation, ne connectez pas les enceintes lorsque l'amplificateur est sous tension. Avant de mettre le système sous tension, vérifiez toutes les connexions et assurez-vous qu'il n'y a pas de court-circuit accidentel. L'ensemble du système de sonorisation doit être conçu et installé en conformité avec les lois et règlements locaux en vigueur concernant les systèmes électriques.

PAGE MIXER (ACCUEIL) Il s’agit de la page d’accueil MIXER de l’écran de contrôle de l’ART 9 AX. Le niveau MAIN / MIX est contrôlé par défaut avec l'encodeur rotatif et son niveau est indiqué en dB dans la section au bas et au centre de l'écran. Pour régler les niveaux d’entrée (1, 2, 3/4, BT), touchez le fader virtuel correspondant et tournez l’encodeur. Une description détaillée des paramètres modifiables se trouve dans le Guide de Référence ART 9 AX téléchargeable depuis la page produit sur www.rcf.it. PAGE BLUETOOTH

Pour connecter l’application LiveRemote exécutée sur un appareil iOS ou Android, lancez l’application ; après avoir accès à l’onglet inférieur DEVICES, lancez un SCAN et connectez l’enceinte ART 9-AX. Pour connecter l’enceinte pour le streaming audio, accédez à la page Bluetooth

et appuyez sur le bouton PAIR; sur l’appareil auquel vous souhaitez vous connecter, accédez à la page des paramètres Bluetooth

et sélectionnez l’appareil audio étiqueté ART9-AX1. Veuillez noter que certains systèmes d’exploitation de smartphone peuvent afficher deux entrées, veillez éviter une connexion à la non-audio (se terminant par _LE), voir l’exemple ci-dessus. Le nom Bluetooth

de l’enceinte peut être différent ; ART9-AX1 est celui par défaut et peut être modifié. Le bouton SETUP ouvre la page de contrôle pour plus de paramètres de configuration de connexion Bluetooth

. L’état et le mode de connexion sont affichés dans la bande supérieure de l’écran. Pour plus d’informations sur les différentes configurations Bluetooth

, se référer au manuel qui peut être téléchargé sur la page www.rcf.it. Sur votre smartphone, Bluetooth

Les connecteurs doivent être raccordés conformément aux normes spécifiées par l'AES (Audio Engineering Society).

AVANT DE CONNECTER L’ENCEINTE

Tous les contrôles ainsi que les entrées de signal et d'alimentation sont rassemblés sur le panneau arrière. Vérifiez d'abord le marquage sur le panneau arrière indiquant la tension (115V ou 230V). Le marquage indique la tension correcte. Si vous lisez une tension erronée sur le marquage ou si vous ne trouvez pas de marquage du tout, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé avant de connecter l'enceinte. Ce contrôle rapide permet d'éviter tout dommage. S’il est nécessaire de changer la tension, veuillez appeler votre revendeur ou le CENTRE DE SERVICE RCF agréé. Cette opération nécessite le remplacement du fusible par un autre de la valeur adéquate et doit être effectué dans un CENTRE DE SERVICE RCF.

AVANT D'ALLUMER L'ENCEINTE

Vous pouvez maintenant connecter le câble d'alimentation et le câble de signal. Avant d'allumer l'enceinte, assurez-vous que le potentiomètre du volume est réglé au niveau minimum (même sur la sortie de la table de mixage). Il est important que la table de mixage soit déjà allumée avant d'en faire de même avec l'enceinte. Cela évitera d'endommager l’enceinte et de provoquer des forts bruits impulsionnels dus à l'activation de certains éléments de la chaîne audio. Une bonne pratique consiste à toujours allumer les enceintes en dernier et à les éteindre immédiatement après leur utilisation. Vous pouvez maintenant allumer l'enceinte et régler le volume à un niveau approprié. PROTECTIONS Les enceintes actives de la Série ART sont équipées d'un ensemble complet de circuits de protection. Ces circuits agissent très discrètement sur le signal audio, en contrôlant le niveau et en maintenant la distorsion à un niveau acceptable. CONFIGURATION DE LA TENSION (RÉSERVÉ AU CENTRE DE SERVICE RCF) 200-240V, 50Hz 100-120V, 60Hz (FUSIBLE T6,3A L 250V)

Raccordement symétrique

Raccordement symétrique

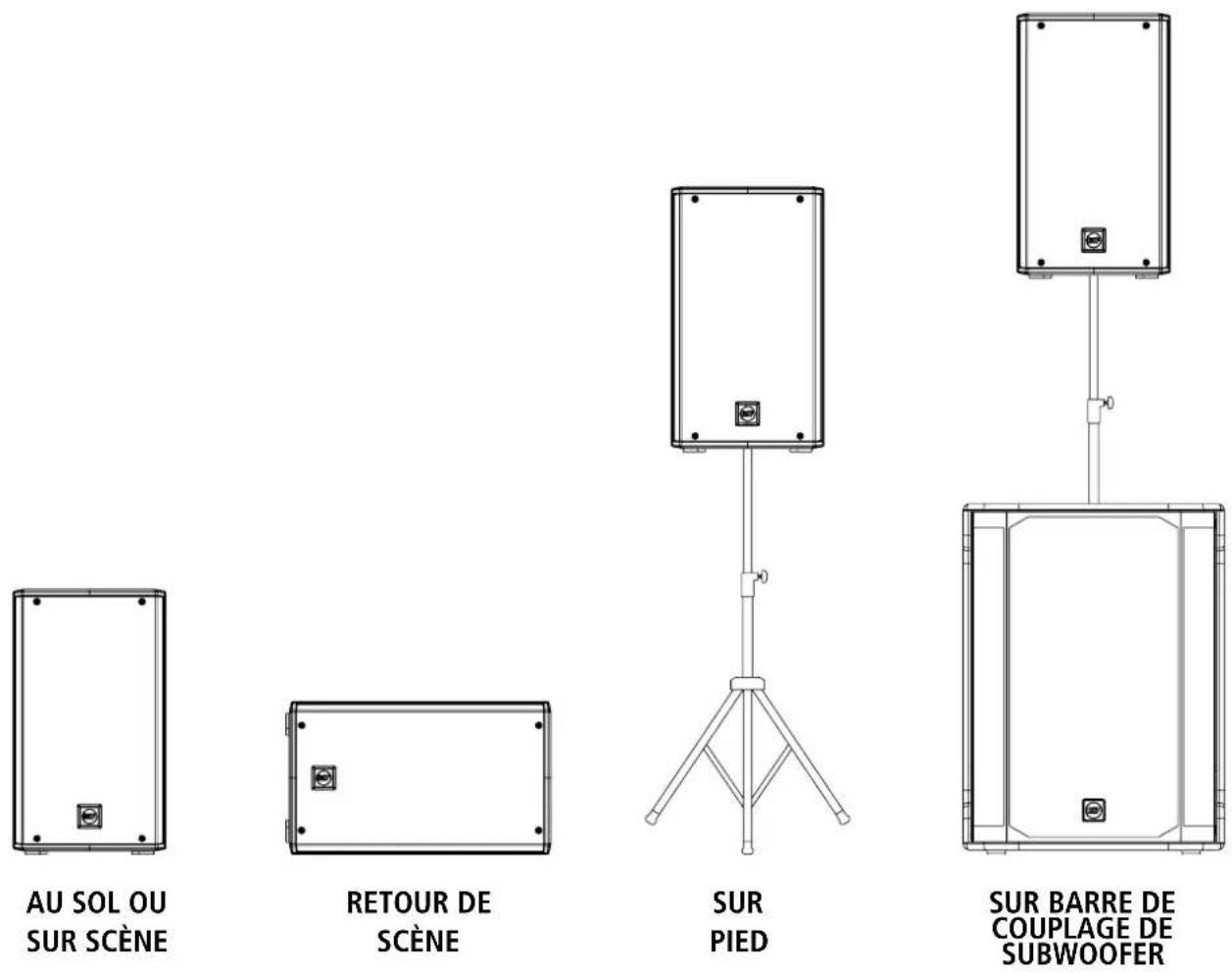

Plusieurs configurations sont possibles avec les enceintes ART 9. Elles peuvent être placées au sol ou sur une scène comme sonorisation principale ou utilisées comme retour de scène. Elles peuvent également être montées sur un pied d'enceinte ou sur un pied au-dessus d'un subwoofer. CONFIGURATIONS SUSPENDUES Les enceintes ART 9 peuvent également être fixées au mur ou accrochées à l'aide de leurs accessoires spécifiques ART9 H-BR, ART9 V-BR et ART9 FL-BR.

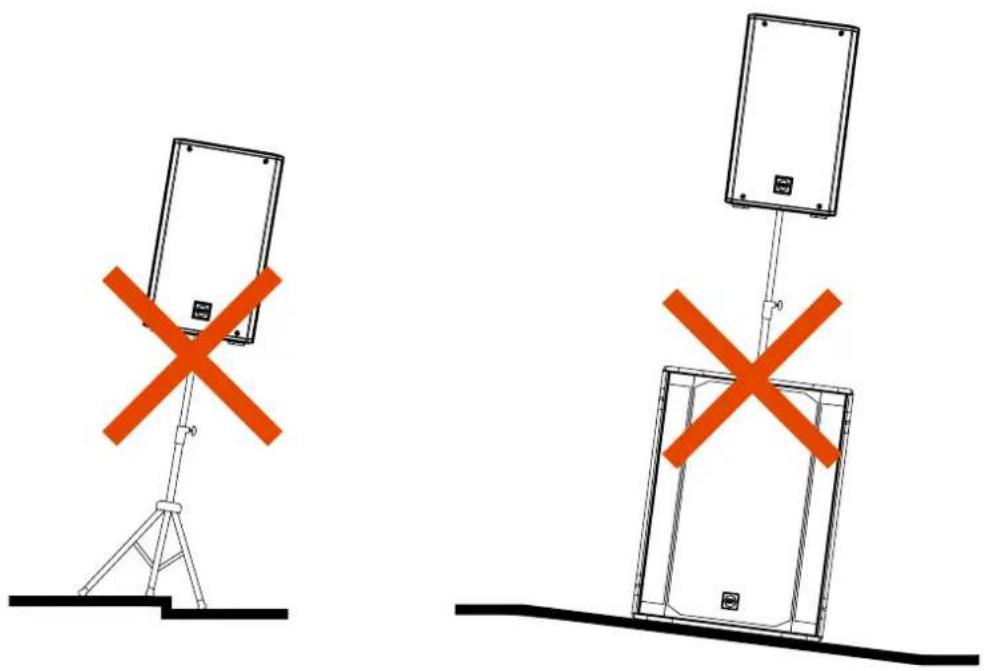

AVERTISSEMENT! ATTENTION! N‘accrochez jamais les enceintes ART par leurs poignées. Les poignées sont conçues pour le transport, non pour l'accroche. AVERTISSEMENT! ATTENTION! Pour utiliser ce produit avec la barre de couplage de subwoofer, avant d'installer le système, veuillez vérifier les configurations autorisées et les indications concernant les accessoires, sur le site Web de RCF afin d'éviter tout danger et dommages aux personnes, animaux et objets. Dans tous les cas, veillez à ce que le subwoofer qui supporte l'enceinte soit placé sur un sol horizontal et sans être incliné. AVERTISSEMENT ! ATTENTION ! L'utilisation de ces enceintes avec les accessoires tels qu’un pied ou une barre de couplage ne peut être effectuée que par un personnel qualifié et expérimenté, formé de manière appropriée aux installations de systèmes professionnels. Dans tous les cas, c'est à l'utilisateur qu'incombe la responsabilité finale de garantir les conditions de sécurité du système et d'éviter tout danger ou dommage pour les personnes, les animaux et les objets.32

Assurez-vous que l'interrupteur de l’enceinte est activé et que l’enceinte est branchée sur une prise secteur sous tension L'ENCEINTE EST BRANCHÉE SUR UNE PRISE SECTEUR SOUS TENSION MAIS NE S'ALLUME PAS Vérifiez que le câble d'alimentation est intact et correctement branché. L’ENCEINTE EST ALLUMÉE MAIS NE PRODUIT AUCUN SON Vérifiez que le signal audio est envoyé correctement par la source, et si les câbles de signal ne sont pas endommagés. LE SON EST SATURÉ ET LA LED OVERLOAD CLIGNOTE FRÉQUEMMENT Baissez le niveau de sortie de la table de mixage. LE SON EST TRÈS FAIBLE, AVEC DU SOUFFLE Le signal de la source ou le niveau de sortie de la table de mixage est peut-être trop bas. IL Y A DU SOUFFLE DANS LE SON, MÊME SI LE GAIN ET LE VOLUME SONT AU BON NIVEAU La source peut envoyer un signal de mauvaise qualité ou avec du bruit

GRÉSILLEMENTS OU RONFLETTE

Vérifiez la mise à la terre du secteur et tous les équipements connectés à l'entrée de la table de mixage, y compris les câbles et les connecteurs. AVERTISSEMENT! Pour réduire le risque d’électrisation, ne démontez pas ce produit à moins de posséder les qualifications requises. Pour les réparations, adressez-vous à un professionnel qualifié.
