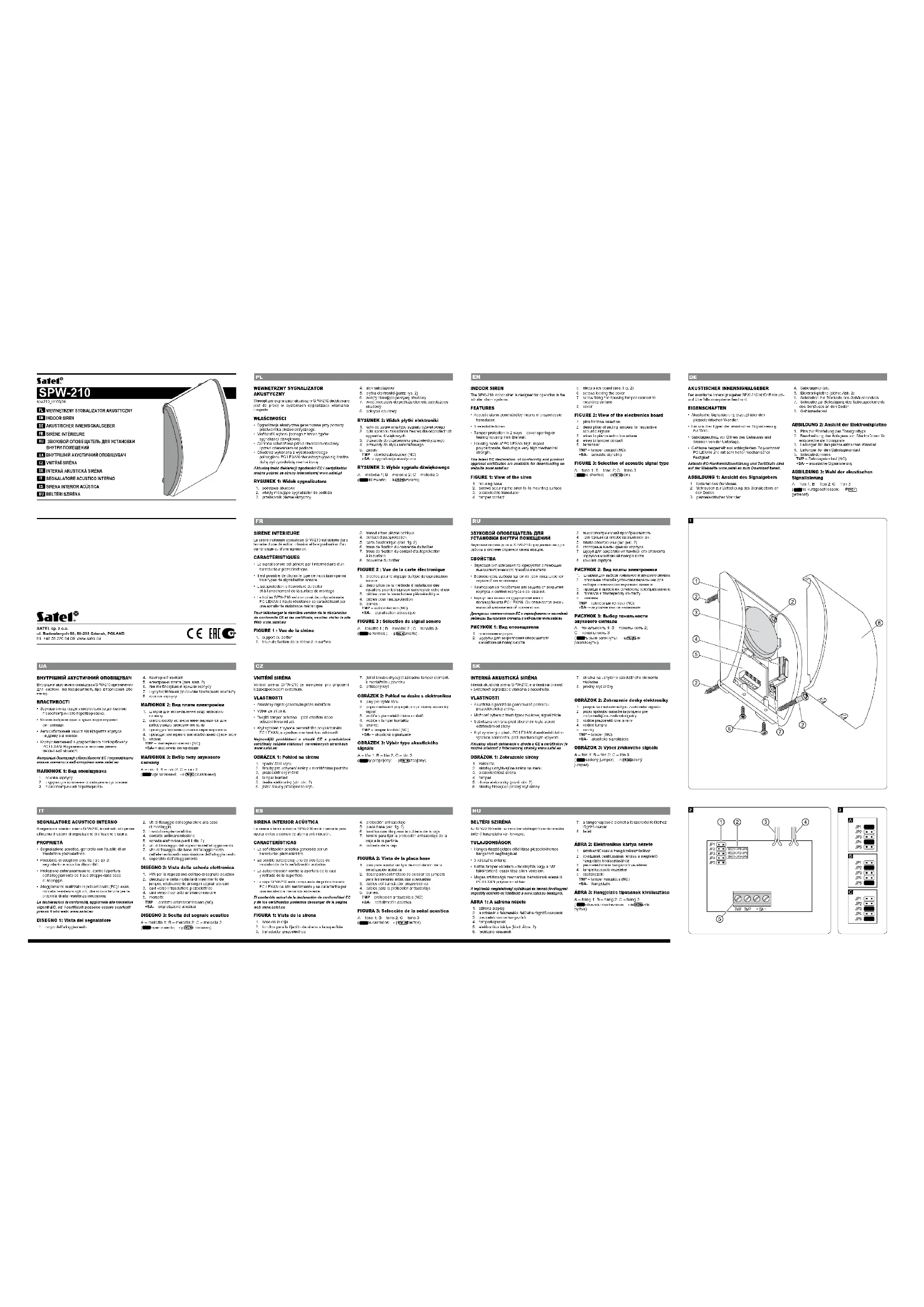

La sirène intérieure acoustique SPW-210 est utilisée dans le cadre d’une détection intrusion et la signalisation d’un cambriolage ou d’une agression. CARACTÉRISTIQUES
- Le signal sonore est généré par l’intermédiaire d’un transducteur piézoélectrique.• Il est possible de choisir le type de modulation parmi trois types de signalisation sonore.• L’autoprotection à l’ouverture du boiter et à l’arrachement de la surface de montage• Le boîtier SPW-210 est composé de polycarbonate PC LEXAN à haute résistance se caractérisant par une excellente résistance mécanique.Pour télécharger la dernière version de la déclaration de conformité CE et les certicats, veuillez visiter le site Web www.satel.eu FIGURE 1 : Vue de la sirène 1. support du boîtier 2. trous de xation de la sirène à la surface 3. transducteur piézoélectrique 4. contact d’autoprotection 5. carte électronique (voir: g. 2) 6. trous de xation du couvercle du boîtier 7. trous de xation du contact d’autoprotection à la surface 8. couvercle du boîtier FIGURE 2 : Vue de la carte électronique 1. broches pour le réglage du type de signalisation sonore 2. description de la méthode d’installation des cavaliers pour les signaux sonores de votre choix 3. câbles pour le transducteur piézoélectrique 4. câbles pour l’autoprotection 5. bornes : TMP – autoprotection (NC) +SA- – signalisation acoustique FIGURE 3 : Sélection de signal sonore A – tonalité 1 ; B – tonalité 2 ; C – tonalité 3 ( - pins fermés ; - pins ouverts).
- Il est nécessaire de monter la sirène à l’intérieur des locaux. • L’installation de la sirène sur la surface plane se fait par l’intermédiaire des vis et chevilles.• Il est recommandé de réaliser toutes les connexions quand l’alimentation du système d’alarme est désactivée. FIGURE 4 : Méthode de raccordement de la sirène à la sortie à haut courant de la centrale INTEGRA 32 La sortie OUT1 déclenche la signalisation acoustique (sorties à haut courant avec la polarité normale – l’activation signie que la tension +12 V a été fournie). Il est nécessaire de programmer la zone Z1 comme 24 h sabotage. FIGURE 5 : Dimensions de la sirène
