| Type de produit | Avertisseur sonore (sirène intérieure) |
| Marque | Satel |
| Modèle | SPW220 |
| Catégorie | Système d'alarme |
| Alimentation | 12 V DC (fournie par la centrale d'alarme) |
| Dimensions (environ) | 100 x 100 x 30 mm |
| Poids (environ) | 200 g |
| Signalisation | Acoustique (piézo) et optique (LED) |
| Fonctions principales | Signalisation sonore et lumineuse, autoprotection anti-sabotage |
| Types de tonalités | 3 tonalités sélectionnables (A, B, C) via cavaliers |
| Connectique | Bornes : TMP (autoprotection NC), +SA- (signalisation acoustique), +SO- (signalisation optique) |
| Installation | Intérieure, sur surface plane, avec vis et chevilles |
| Compatibilité | Centrale INTEGRA 32 (et autres centrales Satel avec sorties haut courant) |
| Entretien | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Sécurité | Contact d'autoprotection (NC) pour détection d'ouverture du boîtier |
| Pièces détachées | Transducteur piézoélectrique, carte électronique, contact d'autoprotection |
| Réparabilité | Remplacement de la carte électronique et du transducteur possibles par un professionnel |
| Température de fonctionnement | 0 °C à +50 °C (estimation) |
| Humidité admissible | Jusqu'à 80 % HR (estimation) |
FOIRE AUX QUESTIONS - SPW220 Satel
Questions des utilisateurs sur SPW220 Satel
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système d'alarme au format PDF gratuitement ! Retrouvez votre notice SPW220 - Satel et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SPW220 de la marque Satel.

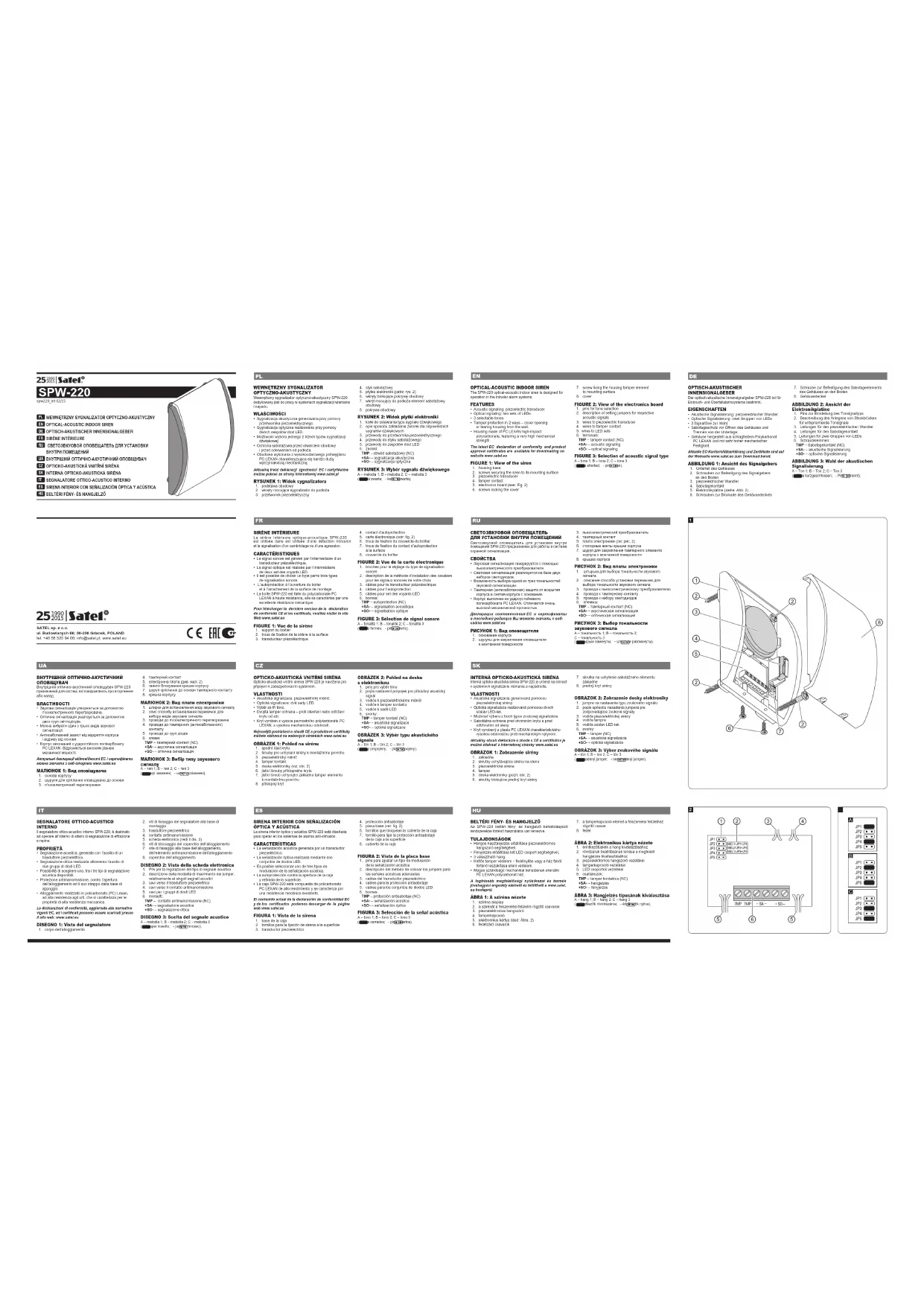

MODE D'EMPLOI SPW220 Satel
- contact d'autoprotection
- carte électronique (voir: fig.
- trous de fixation du couvercle du bordier
- trous de fixation du contact d'autoprotection
- 4 clos de la surface du contact à la surface
- couvercle du boîte
FIGURE 2: Vue de la carte électronique
FIGURE 2: Vue de la carte électronique 1. Broches pour le réglage du type de signalisation
- Broches pour le réglage du type de signalisation appara
- description de la méthode d'installation des cava
pour les signaux sonores de votre choix
- câbles pour le transducteur piézoélectrique
- cables pour l'autoprotection
- cibles pour aut documents LEP
- Cables pour cet des voyants LED
- hany:
TMP – autoprotection (NC)
+SA- - signalisation acoustique
+SO- - signalisation optique
FIGURE 3: Sélection de signal sonore
A - tonalité 1 ; B - tonalité 2 ; C - tonalité 3
• Il est nécessaire de monter la sirène à l'intérieur
des locaux.
• L'installation de la sierre sur la surface plane se fait, pas l'intermédiaire des vins et chevilles.
• Il est recommandé de réaliser toutes les
connexions quand l'alimentation du système
d'alarme est désactivée.
- Il est possible de contrôler deux types de
signalisation depuis un sort de la centrale quand les hommes +80 — cures +84 et, 84 cures, 80 sont
les domes +30 = avec 1 connectés parallèlement
FIGURE 4: Méthode de raccordement de
la sirène à la sortie à haut courant de la
centrale INTEGRA 32
La sortie OUT1 déclenche la signalisation acoustique et la sortie OUT0. La signalisation confère (soutien) les revenet
sonde OUT2 – la signalisation optique (torches à haut courant) avec la polarité normale – l'activation signifie que la tension
+12 V a été fournie. Il est nécessaire de programmer la
zone Z1 comme 24 h sabotage.
FIGURE 5. Dimension
FIGURE 3. Dimensions de la serreille
