Type de produit	Plaque de cuisson et four encastrables
Marque	Beko
Modèle	BBUM12341XE
Alimentation électrique	220-240 V ~ 50/60 Hz (monophasé) ou 400 V 3N~ (triphasé)
Puissance maximale plaque	7,2 kW (induction) / 6,5 kW (vitrocéramique)
Puissance maximale four	2,8 kW
Nombre de foyers	4
Type de four	Multifonction (chaleur tournante, grill, etc.)
Capacité du four	71 L
Matériau de la plaque	Vitrocéramique
Matériau du four	Acier inoxydable
Sécurité	Verrouillage enfant, arrêt automatique, sécurité de survolte
Nettoyage	Nettoyage manuel (paroi catalytique en option)
Dimensions de la plaque (L x P)	60 x 51 cm
Dimensions du four (L x H x P)	59,5 x 59,5 x 55 cm
Poids net	35 kg
Classe énergétique	A
Indice de réparabilité	7,5/10
Garantie	2 ans

FOIRE AUX QUESTIONS - BBUM12341XE BEKO

Comment installer la plaque de cuisson et le four ?

L'installation doit être effectuée par un professionnel qualifié. Assurez-vous que le meuble est résistant à la chaleur (100°C min) et que les découpes respectent les dimensions indiquées dans les figures 2-3-4 du manuel. Utilisez les ressorts de montage fournis pour fixer la plaque, puis connectez les câbles électriques selon le schéma (monophasé ou triphasé). Vissez le four dans le meuble avec les vis fournies.

Quel type de câble d'alimentation est nécessaire ?

Le câble doit être conforme aux caractéristiques techniques : pour une connexion monophasée (3 conducteurs : marron/noir pour L, bleu pour N, vert/jaune pour terre) ou triphasée (5 conducteurs : marron L1, noir L2, gris L3, bleu N, vert/jaune terre). Le câble ne doit pas dépasser 2 m.

Puis-je utiliser une rallonge ?

Non, il est interdit d'utiliser des rallonges ou des câbles endommagés. Cela présente un risque d'incendie ou d'électrocution. Branchez directement l'appareil sur une prise murale adaptée ou sur un disjoncteur dédié.

Comment assurer une ventilation suffisante ?

Laissez un espace d'au moins 15 mm entre la plaque et le four, et prévoyez une ouverture de 35 x 500 mm au fond du meuble. La ventilation est essentielle pour éviter une surchauffe et une baisse de performance lors d'une cuisson prolongée.

Que faire si la plaque et le plan de travail ne sont pas parallèles ?

Utilisez les pinces d'installation supplémentaires fournies pour ajuster le parallélisme. Fixez-les aux emplacements prévus (figure 8) afin d'éviter tout espace ou déséquilibre.

Comment nettoyer l'appareil ?

Pour la plaque vitrocéramique, utilisez un grattoir spécial et un nettoyant adapté après chaque utilisation. Pour le four, essuyez avec un chiffon humide et du savon doux. Évitez les produits abrasifs. Certains modèles ont des parois catalytiques qui facilitent le nettoyage.

Y a-t-il un verrouillage enfant ?

Oui, l'appareil est équipé d'une fonction de verrouillage enfant. Consultez le manuel d'utilisation pour activer cette fonction, généralement en maintenant une touche enfoncée quelques secondes.

Pourquoi mon four chauffe-t-il moins après plusieurs utilisations ?

Cela peut être dû à une ventilation insuffisante. Vérifiez que l'espace sous la plaque et l'ouverture au fond du meuble sont dégagés. Une surchauffe peut entraîner une baisse de performance.

Comment connecter la plaque de cuisson au four ?

Les modèles vitrocéramiques ont une prise, les modèles à induction en ont deux. Branchez chaque prise dans la fente correspondante sur le four, puis fixez le câble de terre avec la vis prévue (figures 9a et 9b). Assurez-vous que les couleurs correspondent.

Que faire si le cordon d'alimentation est endommagé ?

Le cordon doit être remplacé uniquement par un technicien qualifié pour éviter tout risque de choc électrique ou d'incendie. N'utilisez pas l'appareil tant qu'il n'est pas réparé.

MODE D'EMPLOI BBUM12341XE BEKO

• L'appareil doit être installé par une personne qualifiée conformément à la réglementation en vigueur. Le fabricant n'est pas tenu responsable des dommages résultant des procédures effectuées par des personnes non autorisées, ce qui peut également annuler la garantie.
• La préparation de l'emplacement et de l'installation électrique de l'appareil relève de la responsabilité du client.
• L'appareil doit être installé conformément à toutes les réglementations électriques locales.
• Avant d'installer l'appareil, retirez tous les matériaux et documents avec lesquels il a été fourni, ensuite vérifiez visuellement si le produit présente des défauts. Si c'est le cas, ne l'installez pas.
• Assurez-vous que l'utilisateur ne peut pas atteindre les raccordements électriques après l'installation. • L'appareil est lourd, portez-le avec au moins deux personnes.
• La porte et/ou la poignée ne doivent pas être utilisées pour soulever ou déplacer l'appareil. Utilisez les espaces de levage des deux côtés de l'appareil (Figure 1). Portez toujours des gants de protection lors du transport et de l'installation.
• Débranchez les raccordements électriques situés dans la zone où vous souhaitez installer l'appareil avant l'installation.
• Les surfaces du meuble dans lequel le four doit être installé doivent être résistantes à la chaleur (100 °C au minimum).
• Assurez-vous que le meuble est en position droite et horizontale et qu'il est fixé avant l'installation de l'appareil.
• N'installez pas de bandes d'isolation thermique à l'intérieur du meuble dans lequel le four doit être installé.
• L'appareil ne doit pas être installé derrière une porte décorative afin d'éviter la surchauffe.
• Les dimensions indiquées dans les schémas d'installation sont en mm.

Préparation du meuble sur lequel l'appareil doit être installé (figures 2-3-4)

• L'appareil est conçu pour être installé sur des plans de travail disponibles dans le commerce. Une distance de sécurité doit être laissée entre l'appareil, les murs ou les meubles de la cuisine. (Figure 2-3)
• L'espace où l'appareil doit être placé sur le plan de travail doit être découpé selon les dimensions indiquées à la figure 2-3.
• * Si l'appareil n'est pas équipé d'une hotte, prévoyez une distance de 750 mm entre la surface de la table de cuisson et le meuble haut.
• Si l'appareil est équipé d'une hotte, prévoyez une distance correspondant à la hauteur d'installation telle que décrite dans le manuel d'utilisation de la hotte.
• ** La distance minimale entre les meubles doit être égale à la largeur de la Plaque de cuisson
• Afin de fournir la ventilation nécessaire à l'arrière du meuble de cuisine, vous devez créer des ouvertures en fonction des dimensions indiquées sur la figure 2.
• Les raccordements électriques doivent être situés dans la zone A sur la figure 2 ou à l'extérieur du site d'installation.
• L'épaisseur minimale du plan de travail doit être de 28 mm. (Figure 4a)

Ventilation

• La ventilation affecte directement le chauffage de l'appareil. Même si aucun problème n'est détecté lors des premières inspections, le client peut être préoccupé par une baisse de performance lors de la cuisson pendant des périodes plus longues lorsque les espaces de ventilation ne sont pas prévus.
• Pour assurer une ventilation adéquate, prévoyez une distance minimale de 15 mm entre la surface inférieure de la table de cuisson et la paroi supérieure du four (figure 4b). En outre, vous devez laisser une section transversale de 35 x 500 mm au fond du meuble dans lequel le four est placé. (Figure 2)

Connexion de l'appareil à l'alimentation électrique

• Ne branchez l'appareil qu'à une prise/ligne de terre ayant la tension et la protection spécifiées dans les « Caractéristiques techniques ». Faites réaliser l'installation de la mise à la terre par un électricien qualifié lors de l'utilisation de l'appareil avec ou sans transformateur. Nous ne sommes en aucun cas responsables de tout problème lié à la mise à la terre de l'appareil non conforme à la réglementation locale.
• Avant de commencer tout travail sur l'installation électrique, débranchez l'appareil de l'alimentation secteur. Il existe un risque d'électrocution !
• L'appareil doit être raccordé à l'alimentation secteur uniquement par une personne autorisée et qualifiée. La période de garantie de l'appareil ne commence qu'après son installation correcte. Le fabricant ne saurait être tenu responsable de tout dommage résultant des procédures effectuées par des personnes non autorisées.

autorisées.

• Installez l'appareil de sorte que vous puissiez complètement le débrancher de l'alimentation secteur. Conformément aux règles de construction, la séparation doit être assurée par un interrupteur intégré dans l'installation électrique fixe.
• La surface arrière du four et la surface inférieure de la plaque de cuisson deviennent chaudes lorsqu'elles sont utilisées. Assurez-vous que les raccordements électriques n'entrent pas en contact avec la surface arrière, sinon ils pourraient être endommagés.
• Le câble de raccordement ne doit pas être serré, plié ou coincé, ni entrer en contact avec les parties chaudes des appareils. Vous risquez de provoquer un court-circuit des appareils et de prendre feu en raison de la fusion du câble. Si le cordon d'alimentation est endommagé, il doit être remplacé par un technicien qualifié. Sinon, vous courrez un risque de choc électrique, de court-circuit ou d'incendie.
• La fiche du cordon d'alimentation doit être facilement accessible une fois l'installation terminée (mais non sur les tables de cuisson).
• Lors du câblage, vous devez respecter les réglementations électriques nationales / locales et utiliser une prise de courant / une ligne et une fiche adaptées aux appareils. Si les limites de puissance de l'appareil dépassent la capacité de transport de courant de la fiche et de la prise / ligne de courant, vous devez brancher l'appareil directement à l'installation électrique fixe sans utiliser la fiche et la prise / ligne de courant.
• Assurez-vous que le calibre du fusible soit compatible avec l'appareil.
• Le raccordement doit être conforme aux réglementations nationales.
• Les données relatives à l'alimentation secteur doivent correspondre aux données indiquées sur l'étiquette type de l'appareil. Vous pouvez voir la plaque signalétique de la table de cuisson sur le fond de celle-ci et ouvrir la porte du four pour voir la plaque signalétique du four.
• Le câble d'alimentation de votre appareil
• Le câble d'alimentation de votre appareil doit être conforme aux valeurs indiquées dans le tableau « Caractéristiques techniques ».

- Si l'appareil est branché directement à l'alimentation électrique : S'il est impossible de débrancher tous les pôles de l'alimentation électrique, une unité de déconnexion équipée d'un dispositif d'écartement des contacts d'au moins 3 mm (fusibles, interrupteurs de sécurité de ligne, contacteurs) doit être branchée et tous les pôles de cette unité de déconnexion doivent être à proximité de (et non pas au-dessus) l'appareil conformément aux directives EEI. Le non-respect de cette instruction peut entraîner des problèmes de fonctionnement et annuler la garantie de l'appareil.

Il est recommandé d'utiliser une protection supplémentaire à l'aide d'un disjoncteur différentiel.

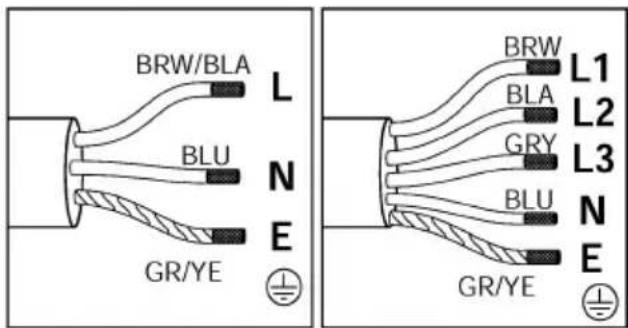

En cas de production par câble :

- Branchez le cordon de l'appareil à une alimentation électrique tel indiqué ci-dessous :

En cas de cordon d'alimentation à 3 conducteurs, pour une connexion monophasée :

- (BRW / BLA) marron / noir = L (Phase) - (BLU) bleu = N (Neutre) - (GR / YE) câble vert / jaune = (E) ⏚ (Mise à la terre)

Si votre cordon d'alimentation est de type à 5 conducteurs, pour une connexion triphasée :

- (BRW) marron = L1 (Phase) - (BLA) noir = L2 (Phase) - (GRE) gris = L3 (Phase) - (BLU) bleu = N (Neutre) - (GR / YE) câble vert / jaune = (E) ⏻ (Mise à la terre)

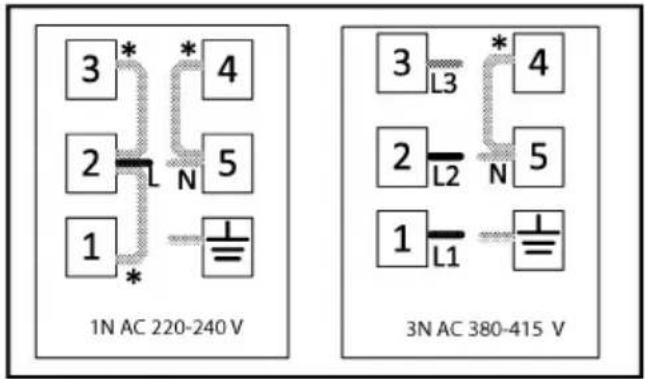

Dans le cas où le produit est fabriqué sans câble :

Un câble d'alimentation défini dans le tableau technique de la maison doit être connecté à l'appareil en suivant les instructions.

Pour des raisons de sécurité, le câble d'alimentation ne doit pas dépasser 2 m.

• Ouvrez le couvercle du bornier à l'aide d'un tournevis.
• Insérez le câble d'alimentation dans le serre-câble situé sous le terminal et fixez-le à la structure principale à l'aide d'une vis intégrée sur une pièce de serrage du câble.
• Branchez les câbles selon le schéma fourni.

* Pont de cuivre En cas de cordon d'alimentation à 3 conducteurs, pour une connexion monophasée : - Brun/noir = L (Phase) - Bleu = N (Neutre) - Fil vert/jaune = (E) ⏻ (Mise à la terre) Si votre cordon d'alimentation est de type à 5 conducteurs, pour une connexion triphasée : - Brun = L1 (phase) - Noir = L2 (Phase) - Gris = L3 (phase) - Bleu = N (Neutre) - Fil vert/jaune = (E) ⏻ (Mise à la terre) - Une fois les connexions de fils terminées, fermez le couvercle du bornier. - Branchez le câble d'alimentation à l'alimentation électrique en le dirigeant de manière à ce qu'il ne soit pas en contact avec l'appareil et qu'il ne soit pas coincé entre l'appareil et le mur.

Prévention contre un éventuel risque d'incendie !

• Assurez-vous que tous les raccordements électriques sont bien fixés et serrés afin d'éviter tout risque de formation d'arcs.
• N'utilisez pas de câbles endommagés ni de rallonges.
• Assurez-vous que le liquide ou l'humidité ne soit pas accessible au point de connexion électrique.

Placement et fixation de la plaque de cuisson (figures 5-6-7-8)

• Après avoir préparé le lieu d'installation de l'appareil, retournez la cuisinière et placez-la sur une surface plane.
• Fixez le joint d'étanchéité fourni avec l'appareil autour de la plaque de cuisson de manière à ce qu'il se trouve à 1-2 mm à l'intérieur du bord extérieur de la vitre, comme indiqué sur la figure 5. Veillez à ce qu'il n'y ait pas d'espace libre entre les deux extrémités et entre la vitre et le joint d'étanchéité.

- Vissez et fixez les ressorts de montage fournis avec l'appareil en les engageant dans leur siège sur le boîtier inférieur de la plaque de cuisson, comme indiqué sur la figure 6. (Sur certains modèles, ces ressorts peuvent être fixés à l'appareil à l'usine).

- Tournez à nouveau la plaque de cuisson et alignez-la avec le plan de travail, puis placez-la sur le plan de travail. La cuisinière doit être placée sur le plan de travail à l'aide des ressorts, et elle doit être facilement fixée.

- Veillez à ce que la plaque de cuisson et le plan de travail soient parallèles lorsque vous placez la cuisinière sur le plan de travail. Lorsqu'ils ne sont pas parallèles, connectez les pinces d'installation supplémentaires fournies avec l'appareil comme indiqué sur la figure 8. La figure 8 indique les lieux d'installation possibles des pinces. (Les endroits où les pinces peuvent être fixées peuvent varier selon le modèle de produit. Vous pouvez vous connecter en fonction des trous de fixation sur votre plaque de cuisson). Assurez le parallélisme en fixant les pinces aux endroits appropriés. Le type et la quantité de pinces fournies avec le produit peuvent varier en fonction du modèle de produit.

Raccordement de la plaque de cuisson au four, mise en place et fixation du four (figure 9a-9b-10-11)

• Branchez le four à l'alimentation électrique.
• Faites glisser le four centré avec au moins deux personnes dans l'armoire jusqu'à mi-chemin.
• Si votre type de table est vitrocéramique : La plaque de cuisson est équipée d'une prise de courant et

d'un câble de mise à la terre à brancher sur le four. Conformément à la figure 9a, connectez la prise à sa fente sur le four de manière à ce que les couleurs correspondent. Fixez le câble de mise à la terre à l'aide de la vis indiquée sur la figure 9a.

• Si votre type de plaque de cuisson est à induction : La plaque de cuisson a deux prises et un câble de mise à la terre à connecter au four. Comme le montre la figure 9b, connectez les prises à leur fente sur le four. Fixez le câble de mise à la terre avec la vis illustrée à la figure 9b.
• Placez le four sur l'armoire complètement.
• Si votre produit est équipé d'un rail télescopique, une pente d'au moins 0,3 degrés vers l'arrière du four doit être donnée pour que les rails télescopiques fonctionnent correctement. Pour cela, après avoir placé le produit sur le meuble, placez le niveau à bulle sur le rail télescopique comme indiqué sur la figure 10 et assurez-vous que l'angle d'inclinaison vers l'arrière du four est d'au moins 0,3 degrés.
• Fixez le four sur les meubles à l'aide des vis fournies. (figure 11)
• À la fin de l'installation, vérifiez que les vis sont bien serrées et que l'appareil est bien fixé. Il faut que le four soit installé conformément aux instructions et que les vis soient bien serrées, sinon il risque de basculer pendant l'utilisation.

Dernière vérification

• Après l'installation, mettez en marche l'alimentation électrique.
• Lisez le manuel d'utilisation pour la première utilisation des appareils. • Vérifiez les fonctions des appareils.

Démonter les appareils

• Débranchez les appareils de l'alimentation électrique. • Dévissez les vis de fixation du four.
• Sortez le four avec au moins deux personnes de l'armoire jusqu'à mi-chemin. • Débranchez le four et la plaque de cuisson.
• Sortez complètement le four.
• Si la plaque de cuisson est fixée à l'aide de pinces supplémentaires, il faut d'abord dévisser les pinces.
• Retirez la plaque de cuisson en poussant vers le haut à partir du bas de la plaque.
