NT10A - Bouchon d'oreille Swissonic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte de monitoring active
Marque	Swissonic
Modèle	NT10A
Dimensions (L × H × P)	215 mm × 382 mm × 213 mm (avec revêtement en tissu)
Poids	6,5 kg
Alimentation	100 – 240 V ~ 50/60 Hz, consommation 100 W
Fusible	5 mm × 20 mm, 1,6 A, 250 V, à action retardée
Haut-parleurs	1 × 7 pouces (basses/moyennes), 1 × 1,25 pouces (hautes fréquences, soie naturelle)
Amplification	Bi-Amping Classe D : 50 W (basses/moyennes) + 30 W (hautes)
Entrées	XLR 3 pôles (symétrique), jack 6,35 mm (symétrique), Cinch (asymétrique)
Plage de fréquences	50 Hz – 20 kHz
Fréquence de coupure	2,0 kHz
Pression acoustique max.	102 dB à 1 m
Rapport signal/bruit	>95 dB (typique, pondéré A)
Réglages	Volume, MF (-15 dB/+6 dB), High freq (-2/0/+2 dB), Low freq (-2/0/+2 dB), Low cutoff (56/80/100 Hz)
Fonction de veille	Oui, après 15 minutes sans signal
Protections	Anti-interférences radio, surchauffe, limitation courant de sortie
Boîtier	MDF avec placage en bois véritable
Entretien et nettoyage	Dépoussiérer avec un chiffon sec ; ne pas utiliser de produits liquides ou abrasifs
Conditions d'utilisation	Intérieur, 0 °C – 40 °C, humidité 20 % – 80 % sans condensation
Sécurité	Ne pas ouvrir l'appareil ; utiliser le fusible adapté ; débrancher avant entretien
Pièces détachées	Fusible remplaçable (5x20 mm, 1,6 A / 250 V, retardé)
Documentation	Notice d'utilisation PDF téléchargeable sur www.thomann.de

FOIRE AUX QUESTIONS - NT10A Swissonic

Quelle est la puissance de l'amplificateur du Swissonic NT10A ?

L'amplificateur Bi-Amping Classe D délivre 50 W pour le haut-parleur basses/moyennes et 30 W pour le haut-parleur hautes fréquences.

Quels types d'entrées audio possède l'enceinte NT10A ?

L'enceinte dispose d'une entrée XLR symétrique, d'une entrée jack 6,35 mm symétrique et d'une entrée Cinch asymétrique.

Comment ajuster les fréquences pour adapter le son à la pièce ?

Utilisez les commandes MF (moyennes fréquences), High freq (hautes) et Low freq (basses) situées à l'arrière. Le commutateur Low cutoff permet de sélectionner la fréquence de coupure du filtre passe-bas (56, 80 ou 100 Hz).

L'enceinte a-t-elle une fonction de veille automatique ?

Oui, après 15 minutes sans signal audio, l'enceinte passe automatiquement en mode veille. La LED témoin s'allume en rouge. Une fois un signal détecté, elle repasse en fonctionnement normal (LED bleue).

Quelle est la tension d'alimentation requise et le type de fusible ?

L'enceinte fonctionne sur une tension secteur de 100 à 240 V~, 50/60 Hz. Le fusible est un 5 mm × 20 mm, 1,6 A, 250 V, à action retardée.

Comment nettoyer l'enceinte Swissonic NT10A ?

Dépoussiérez régulièrement l'enceinte avec un chiffon doux et sec. N'utilisez jamais de produits liquides, d'abrasifs ou de solvants qui pourraient endommager la finition.

Puis-je utiliser l'enceinte en extérieur ?

Non, l'enceinte est conçue uniquement pour une utilisation en intérieur. Évitez l'exposition à l'humidité, aux liquides, au soleil direct et aux fortes vibrations.

Que faire si l'enceinte ne produit aucun son ?

Vérifiez d'abord le câble d'alimentation et la position de l'interrupteur [Power]. Assurez-vous que le volume n'est pas au minimum et que la source audio est correctement connectée et active.

Comment réduire les bruits ou ronflements ?

Utilisez de préférence des câbles symétriques (XLR ou jack) et connectez tous les appareils audio au même circuit électrique pour éviter les boucles de masse.

Où puis-je télécharger la notice complète du NT10A ?

La notice PDF est disponible gratuitement sur le site de Thomann (www.thomann.de) ou directement sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI NT10A Swissonic

enceinte de monitoring active

Musikhaus Thomann

Thomann GmbH

Téléphone : [phone]

Courriel: [e-mail]

1 Remarques générales.... 4 1.1 Informations complémentaires.... 5 1.2 Conventions typographiques.... 6 1.3 Symboles et mots-indicateurs.... 6 2 Consignes de sécurité.... 9 3 Performances.... 13 4 Installation.... 14 5 Connexions et éléments de commande.... 16 6 Données techniques.... 19 7 Câbles et connecteurs.... 22 8 Dépannage.... 25 9 Protection de l'environnement.... 27

NT10A

th·mann MUSIC IS OUR PASSION

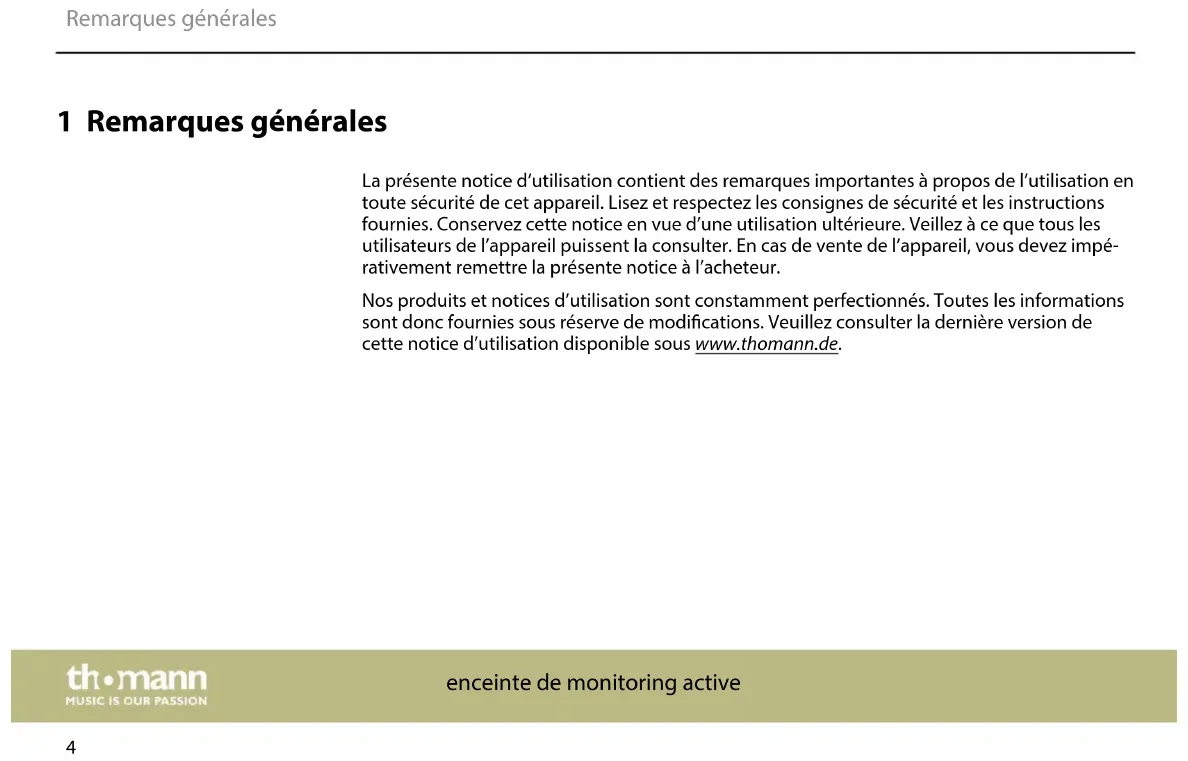

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet appareil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l'appareil puissent la consulter. En cas de vente de l'appareil, vous devez impérativement remettre la présente notice à l'acheteur.

Nos produits et notices d'utilisation sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications. Veuillez consulter la dernière version de cette notice d'utilisation disponible sous www.thomann.de.

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouverez beaucoup plus d'informations et de détails sur les points suivants :

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouver rapidement les sujets qui vous intéressent.
Guides en ligne	Nos guides en ligne fournissent des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillez contacter notre hotline technique.
Service	Si vous avez des problèmes avec l'appareil, notre service clients sera heureux de vous aider.

NT10A

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italique.

Exemples : bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

Terme générique Signification

DANGER ! Cette association du symbole et du terme générique renvoieà une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE ! Cette association du symbole et du terme générique renvoieà une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

NT10A

Symbole d'avertissement Type de danger

	Avertissement : tension électrique dangereuse.
	Avertissement : charge suspendue.
	Avertissement : emplacement dangereux.

Utilisation conforme

Cet appareil est conçu en première ligne pour l'écoute lors de l'enregistrement et du mixage du matériel audio dans le studio. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Toute autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matériels. Aucune responsabilité ne sera assumée en cas de dommages résultant d'une utilisation non conforme.

L'appareil doit uniquement être utilisé par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requises. Toutes les autres personnes sont uniquement autorisées à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages. Ils ne doivent pas se trouver à proximité de bébés ou de jeunes enfants. Danger d'étouffement ! Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pourraient avaler les pièces et s'étouffer. Ne laissez jamais des enfants seuls utiliser des appareils électriques.

NT10A

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pièces sous haute tension sont installées à l'intérieur de l'appareil. Ne démontez jamais les caches de protection. Les pièces à l'intérieur de l'appareil ne nécessitent aucun entretien de la part de l'utilisateur. N'utilisez pas l'appareil lorsque des caches, dispositifs de protection ou composants optiques manquent ou sont endommagés.

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un câble d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le câble d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veuillez contacter votre électricien agréé.

Attention!

Risque de traumatismes auditifs

L'appareil peut produire un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même à des niveaux apparemment faibles, il peut provoquer des traumatismes auditifs. Diminuez le volume dès que vous percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

Remarque!

Risque d'incendie

Ne recouvrez jamais les fentes d'aération. Ne montez pas l'appareil à proximité directe d'une source de chaleur. Tenez l'appareil éloigné des flammes nues.

Conditions d'utilisation

L'appareil est conçu pour une utilisation en intérieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Évitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations. Utilisez l'appareil seulement sous les conditions d'environnement indiquées dans le chapitre « Données techniques » de la notice d'utilisation. Évitez de fortes variations de température et ne mettez pas en marche l'appareil immédiatement après des variations de température (p. ex. après le transport par temps froid). Les dépôts de poussière et salissures à l'intérieur de peuvent endommager l'appareil. Lors des conditions d'environnement correspondantes (poussière, fumée, nicotine, brouillard, etc.), l'appareil doit être maintenu régulièrement par un professionnel dûment qualifié pour éviter des dommages par surchauffe et d'autres dysfonctionnements.

Alimentation électrique

Avant de raccorder l'appareil, contrôlez si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommagé et l'utilisateur risquerait d'être blessé. Lorsqu'un orage s'annonce ou que l'appareil ne doit pas être utilisé pendant une période prolongée, débranchez-le du secteur afin de réduire le risque de décharge électrique ou d'incendie.

Éventuels dommages dus à un fusible incorrect

L'utilisation des fusibles d'un autre type peut entraîner des dommages graves sur l'appareil. Risque d'incendie ! Utilisez uniquement des fusibles du même type.

NT10A

th·mann MUSIC IS OUR PASSION

Formation possible de taches

Le plastifiant contenu dans les pieds en caoutchouc de ce produit peut éventuellement réagir avec le revêtement de votre parquet, sol linoléum, stratifié ou PVC et provoquer des taches sombres qui ne partent pas. En cas de doute, ne posez pas les pieds en caoutchouc directement sur le sol, mais utilisez des patins en feutre ou un tapis.

3 Performances

Caractéristiques particulières de l'appareil :

Système 2 voies : Haut-parleur basses/moyennes fréquences 7 pouces et haut-parleur hautes fréquences 1,25 pouces (soie naturelle) ■ Entrées : prise XLR, prise jack en 6,35 mm, prise Cinch ■ Amplificateur Bi-Amping (Classe D) ■ Commutateur pour l'ajustement des hautes ou basses fréquences à l'acoustique intérieure Filtre passe-bas commutable avec fréquence de coupure à sélectionner Boîtier en MDF avec placage en bois véritable Circuits de protection contre les interférences radio, la surchauffe, les sons de marche et d'arrêt, ainsi que la limitation du courant de sortie ■ Fonction de veille

NT10A

th·mann MUSIC IS OUR PASSION

4 Installation

Sortez l'appareil de son emballage et vérifiez soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protéger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Établissez toutes les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des câbles de qualité qui doivent être les plus courts possibles. Posez les câbles afin que personne ne marche dessus ni ne trébuche.

Risque de blessures par la chute de l'appareil

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un câble de retenue ou une chaîne de sécurité.

enceinte de monitoring active

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produisent un champ magnétique statique. Observez donc une distance suffisante par rapport aux appareils qui risqueraient d'être perturbés ou endommagés par un champ magnétique externe.

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

NT10A

th·mann MUSIC IS OUR PASSION

5 Connexions et éléments de commande

Face arrière

Bouton rotatif pour régler le volume général

2 [MF]

Bouton rotatif pour l'ajustement des moyennes fréquences à l'acoustique intérieure (-15 dB... +6 dB)

3 [High freq]

Commutateur pour l'ajustement des hautes fréquences à l'acoustique intérieure (-2 dB, 0 dB, +2 dB)

4 [Low freq]

Commutateur pour l'ajustement des basses fréquences à l'acoustique intérieure (-2 dB, 0 dB, +2 dB)

5 [Low cutoff]

Filtre passe-bas commutable avec fréquence de coupure à sélectionner (56 Hz, 80 Hz, 100 Hz)

6 Prise pour des prises sources avec niveau Line (asymétrique), prise Cinch

7 Prise pour un signal d'entrée Line symétrique, prise jack en 6,35 mm

8 Prise pour un signal d'entrée Line symétrique, prise XLR à 3 pôles

9 Châssis CEI avec porte-fusible pour l'alimentation électrique

NT10A

th·mann MUSIC IS OUR PASSION

10 [Power]

Interrupteur d'alimentation électrique. Met l'appareil sous et hors tension.

11 LED témoin

S'allume en rouge En mode de veille : Lorsque le haut-parleur ne reçoit aucun signal pendant 15 minutes, il commute en mode de veille. Aucune réception de signal : Le haut-parleur est allumé, mais ne reçoit pas de signal.

S'allume en bleu Fonctionnement normal : Le haut-parleur est allumé et reçoit des signaux.

6 Données techniques

Équipement 1 × haut-parleur basses/moyennes fréquences 7 pouces
1 × haut-parleur hautes fréquences 1,25 pouces (soie naturelle)
Connexions d'entrée Signal LINE 1 ×prise XLR, 3 pôles (symétrique)
	1 × prise Cinch (asymétrique)
	1 × prise jack en 6,35 mm (mono, symétrique)
	Alimentation électrique Châssis CEI C14
Impédance d'entrée 20 kΩ (symétrique), 10 kΩ (asymétrique)
Sensibilité à l'entrée 320 mV bruit rose pour pression acoustique de 102 dB à 1 m de distance (bouton de réglage du volume sur 100 %)
Puissance de sortie Amplificateur pour haut-parleurs basses/moyennes fréquences : 50 WAmplificateur pour haut-parleurs hautes fréquences : 30 W
Classe de l'amplificateurClass D

NT10A

Pression acoustique max. à 1 m de distance	102 dB
Plage de fréquences 50 Hz ... 20 kHz
Fréquence de coupure 2,0 kHz
Rapport signal/bruit >95 dB (typique, pondéré A)
Puissance consommée 100 W
Tension d'alimentation	100 - 240 V ~50/60 Hz
Fusible 5 mm × 20 mm, 1,6 A, 250 V, à action retardée
Dimensions (L × H × P) 215 mm	× 382 mm × 213 mm (avec revêtement en tissu)
	215 mm × 382 mm × 198 mm (sans revêtement en tissu)
Poids 6,5 kg
Conditions d'environnement Plage de température 0 °C...40 °C
		Humidité relative 20 %...80 % (sans condensation)

Informations complémentaires

Entrée analogique XLR Oui
Entrée analogique jack Oui
Entrée analogique minijack Non
Entrée analogique Cinch Oui
Entrée numérique Non
Correction de fréquence manuelle Oui
Boîtier – ajustage de la basse Fermé

NT10A

Préambule

Ce chapitre vous aide à choisir les bons câbles et connecteurs et à raccorder votre précieux équipement de sorte qu'une expérience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférable d'être prudent, particulièrement dans le domaine des sons et lumières. Même si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisée surtout dans le domaine semi-professionnel et hi-fi. Les câbles d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blindage, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences électromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

enceinte de monitoring active

C'est pourquoi on préfère la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 degrés.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résulte le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

Fiche XLR (symétrique)

1 3 4 2

1 Masse, blindage 2 Signal (en phase, +) 3 Signal (en opposition de phase, -) 4 Blindage au boîtier de la fiche (option)

Connexions Cinch

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal 2 Terre

th·mann

Nous mentionnons ci-après quelques problèmes susceptibles de se produire en fonctionnement. Vous trouverez sous ce point quelques propositions de dépannage simple :

Symptôme Remède
L'appareil ne fonctionne pas Contrôlez le raccordement électrique et la position de l'interrupteur électrique.
Pas de son 1. Vérifiez la position du variateur de volume.
Dès que la musique est forte, les hautes fréquences s'évanouissent	Il y a un risque de surchauffe. Veillez à ce que la ventilation soit suffisante ou réduisez le volume.
Des distorsions sont audibles. Le signal à l'entrée est trop élevé. Réduisez le niveau du signal.

NT10A

Symptôme remède

Bruit et ronflement : 1. Veillez à n'utiliser que des câbles symétriques.

1. Assurez-vous que tous les appareils audio sont raccordés au même circuit électrique pour qu'ils aient la même masse.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouverez les coordonnées de contact sur le site www.thomann.de.

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppes en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien appareil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien appareil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agréée ou les services de recyclage communaux. Respectez la réglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

NT10A

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

enceinte de monitoring active

Remarques

NT10A

th·mann MUSIC IS OUR PASSION

Remarques

th·mann MUSIC IS OUR PASSION

enceinte de monitoring active
