ASM7 - Bouchon d'oreille Swissonic - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Bouchons d'oreilles en mousse, réduction de bruit jusqu'à 37 dB
Utilisation	Idéal pour les concerts, festivals, et environnements bruyants
Maintenance et Réparation	Nettoyer avec un chiffon humide, ne pas immerger dans l'eau
Sécurité	Ne pas utiliser si vous avez des problèmes d'audition non traités
Informations Générales	Conçus pour un confort prolongé, réutilisables et légers

FOIRE AUX QUESTIONS - ASM7 Swissonic

Comment puis-je nettoyer mes bouchons d'oreilles Swissonic ASM7 ?

Pour nettoyer vos bouchons d'oreilles Swissonic ASM7, utilisez de l'eau tiède savonneuse et un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager le matériau.

Les bouchons d'oreilles Swissonic ASM7 sont-ils réutilisables ?

Oui, les bouchons d'oreilles Swissonic ASM7 sont conçus pour être réutilisables. Assurez-vous de les nettoyer après chaque utilisation pour maintenir leur efficacité.

Comment bien ajuster les bouchons d'oreilles Swissonic ASM7 ?

Pour un bon ajustement, insérez délicatement le bouchon dans votre oreille en le tournant légèrement jusqu'à ce qu'il s'adapte confortablement. Assurez-vous qu'il ne génère pas de pression excessive.

Quelle est la durée de vie des bouchons d'oreilles Swissonic ASM7 ?

La durée de vie des bouchons d'oreilles Swissonic ASM7 dépend de l'utilisation et de l'entretien. Avec un nettoyage approprié et un usage raisonnable, ils peuvent durer plusieurs mois.

Puis-je utiliser les bouchons d'oreilles Swissonic ASM7 pour dormir ?

Oui, les bouchons d'oreilles Swissonic ASM7 sont conçus pour être confortables et peuvent être utilisés pour dormir, en particulier si vous êtes sensible au bruit.

Où puis-je acheter des bouchons d'oreilles Swissonic ASM7 ?

Les bouchons d'oreilles Swissonic ASM7 peuvent être achetés en ligne sur le site officiel de Swissonic ou chez des détaillants spécialisés en équipements audio.

Les bouchons d'oreilles Swissonic ASM7 conviennent-ils aux enfants ?

Les bouchons d'oreilles Swissonic ASM7 sont conçus pour les adultes. Pour les enfants, il est recommandé de consulter un professionnel de la santé avant utilisation.

Que faire si mes bouchons d'oreilles Swissonic ASM7 ne restent pas en place ?

Si vos bouchons d'oreilles ne restent pas en place, essayez de les ajuster à nouveau en les insérant correctement. Si le problème persiste, vérifiez si les bouchons ne sont pas usés ou endommagés.

Les bouchons d'oreilles Swissonic ASM7 offrent-ils une protection contre l'eau ?

Les bouchons d'oreilles Swissonic ASM7 ne sont pas conçus pour être étanches. Évitez de les utiliser dans l'eau ou dans des environnements humides.

MODE D'EMPLOI ASM7 Swissonic

1.1 Informations complémentaires 5
1.2 Conventions typographiques 6
1.3 Symboles et mots-indicateurs 6

2 Consignes de sécurité 9
3 Performances 14
4 Installation 15
5 Connexions et éléments de commande 17
6 Données techniques 21
7 Cables et connecteurs 23
8 Dépannage 26
9 Protection del'environnement 28

ASM7

th·mann MUSIC IS OUR PASSION

1 Remarques générales

La présente notice d'utilisation contient des remarques importantes à propos de l'utilisation en toute sécurité de cet apparéil. Lisez et respectez les consignes de sécurité et les instructions fournies. Conservez cette notice en vue d'une utilisation ultérieure. Veillez à ce que tous les utilisateurs de l' apparéil puisent la consulter. En cas de vente de l' apparéil, vous nevez impérativement remettre la présente notice à l'acheteur.

Nos produits sont constamment perfectionnés. Toutes les informations sont donc fournies sous réserve de modifications.

enceinte de monitoring active

1.1 Informations complémentaires

Sur notre site (www.thomann.de) vous trouvez beaucoup plus d'informations et de détails sur les points suivants:

Téléchargement Cette notice d'utilisation est également disponible sous forme de fichier PDF à télécharger.
Recherche par mot-clé	Utilisez dans la version électronique la fonction de recherche pour trouverrapidement les sujets qui vousinteressent.
Guides en ligne	Nos guides en ligne fournissant des informations détaillées sur les bases et termes techniques.
Conseils personnalisés	Pour obtenir des conseils, veuillezcontacter notre hotline technique.
Service	Si vous avezdés problèmes avec l'appareil, notre service clients sera heures de vous aider.

ASM7

th·mann MUSIC IS OUR PASSION

1.2 Conventions typographiques

Cette notice d'utilisation utilise les conventions typographiques suivantes :

Inscriptions

Les inscriptions pour les connecteurs et les éléments de commande sont entre crochets et en italieque.

Examples: bouton [VOLUME], touche [Mono].

1.3 Symboles et mots-indicateurs

Cette section donne un aperçu de la signification des symboles et mots-indicateurs utilisés dans cette notice d'utilisation.

enceinte de monitoring active

Terme générique Signification

DANGER! Cette association du symbole et du terme générique renvoie à une situation dangereuse directe se traduisant par de graves lésions voire la mort si celle-ci ne peut être évitée.

AVERTISSEMENT! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par de graves lésions voire la mort si celle-ci ne peut être évitée.

ATTENTION! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des lésions légères ou moindres si celle-ci ne peut être évitée.

REMARQUE! Cette association du symbole et du terme générique renvoie à une situation dangereuse potentielle pouvant se traduire par des dommages matériels et sur l'environnement si celle-ci ne peut être évitée.

ASM7

th·mann MUSIC IS OUR PASSION

Symbole d'avertissement Type de danger

Avertissement en cas de tension électricque dangereuse.

Avertissement en cas de charge suspendue.

Avertissement en cas d'emplacement dangereux.

enceinte de monitoring active

2 Consignes de sécurité

Utilisation conforme

Cet apparéil est conçu en première ligne pour l'écoute lors de l'enregistrement et du mixage du matériel audio dans le studio. Utilisez l'appareil uniquement selon l'utilisation prévue, telle que décrite dans cette notice d'utilisation. Tout autre utilisation, de même qu'une utilisation sous d'autres conditions de fonctionnement, sera considérée comme non conforme et peut occasionner des dommages corporels et matérielis. Aucune responsabilité ne sera assumee en cas de dommages résultat d'une utilisation non conforme.

L'appareil doit uniquement ettre utilise par des personnes en pleine possession de leurs capacités physiques, sensorielles et mentales et disposant des connaissances et de l'expérience requis. Toutes les autres personnes sont uniquement autorises à utiliser l'appareil sous la surveillance ou la direction d'une personne chargée de leur sécurité.

ASM7

th·mann MUSIC IS OUR PASSION

Sécurité

DANGER!

Dangers pour les enfants

Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages. Ils ne doivent pas se trouver à proximé de bébés ou de jeunes enfants. Danger d'étouffement!

Veillez à ce que les enfants ne détachent pas de petites pièces de l'appareil (par exemple des boutons de commande ou similaires). Les enfants pouraient avaler les pièces et s'étouffer.

Ne laissez jamais des enfants seuls utiliser des apparêls électriques.

DANGER!

Décharge électrique due aux tensions élevées circulant à l'intérieur de l'appareil

Des pieces sous haute tension sont installées à l'intérieur de l'appareil. Ne démonze jamais les caches de protection.

Les pieces à l'intérieur de l'appareil ne nécessitentaucun entretien de la part de I'utilisateur.

enceinte de monitoring active

DANGER!

Décharge électrique due à un court-circuit

Utilisez toujours un cable d'alimentation électrique à trois fils et isolé correctement avec une fiche à contacts de protection. Ne modifiez ni le cable d'alimentation ni la fiche électrique. En cas de non-respect, il y a risque de décharge électrique et danger d'incendie et de mort. En cas de doute, veillez contacter votre electricien/agréé.

ATTENTION!

Risque de traumatismes auditifs

L'appareil peut produit un volume sonore susceptible de provoquer des troubles auditifs temporaires ou permanents. En cas d'exposition prolongée, même a des niveaux apparentment faibles, il peut provoquer des traumatismes auditifs.

Diminuez le volume dés que vous-percevez l'apparition d'acouphènes ou de perte auditive. Si cela n'est pas possible, éloignez-vous de la source sonore ou utilisez une protection auditive suffisante.

ASM7

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque d'incendie

Ne recouvre jamais l'appareil ou ses fentes d'aération. Ne montez pas l'appareil à proximé directe d'une source de chaleur. Tenez l'appareil éloigné des flames nues.

REMARQUE!

Conditions d'utilisation

L'appareil est concu pour une utilisation en interieur. Pour ne pas l'endommager, n'exposez jamais l'appareil à des liquides ou à l'humidité. Evitez toute exposition directe au soleil, un encrassement important ainsi que les fortes vibrations.

enceinte de monitoring active

REMARQUE!

Alimentation électrique

Avant de raccarder l'appareil, contrôle si la tension indiquée sur l'appareil correspond à la tension de votre réseau d'alimentation local et si la prise de courant est équipée d'un disjoncteur différentiel. En cas de non-observation, l'appareil pourrait être endommaged et l'utilisateur risquerais d'être blessé.

Lorsqu'un orage s'annonce ou que l'appareil ne doit pas etre utilisependant une période prolongee, debranchez-le du secteur afin de reduire le risque de decharge electrique ou d'incendie.

ASM7

th·mann MUSIC IS OUR PASSION

3 Performances

Caracteristiques particulieres de l'appareil :

Système 2 voies : Haut-parleurs grave-médiun 6-1/2 pouces et haut-parleurs hautes fréquences 1 pouce
Entres XLR, jack 6,35 mm et Cinch
Amplificateur Bi-Amping (Classe AB)
Commutateur pour l'ajustement des haute ou basses fréquences à l'acoustique interieure
Filtre passe-bas commutable avec fréquence de coupure à scélectionner
Boitier en plaques MDF à revêtement vinyle
Circuits de protection contre les interférences radio, la surchauffe, lessons de marche et d'arrêt, ainsi que la limitation du courant de sortie
Fonction de veille

enceinte de monitoring active

4 Installation

Sortez l'appareil de son emballage et vérifie soigneusement l'absence de tout dommage avant de l'utiliser. Veuillez conserver l'emballage. Utilisez l'emballage d'origine ou vos propres emballages particulièrement appropriés au transport ou à l'entreposage afin de protégger l'appareil des secousses, de la poussière et de l'humidité pendant le transport et l'entreposage.

Etablissez les connexions tant que l'appareil n'est pas branché. Pour toutes les connexions, utilisez des cables de qualité qui doivent être les plus courts possibles.

AVERTISSEMENT!

Risque de blessure par chute d'objets

Assurez-vous que le montage soit conforme aux normes et consignes en vigueur dans votre pays. Sécurisez toujours l'appareil à l'aide d'une seconde fixation, par exemple un cable de retenue ou une chaîne de sécurité.

ASM7

th·mann MUSIC IS OUR PASSION

REMARQUE!

Risque de dommages matériels dus aux champs magnétiques

Les haut-parleurs produit un champ magnétique statique. Observe donc une distance suffisante par rapport aux apparciels qui risqueraient d'être perturbés ou endommages par un champ magnétique externe.

REMARQUE!

Utilisation de trépieds

En cas de montage de l'appareil sur un trépied, veillez à ce qu'il soit stable et que le poids de l'appareil ne dépasse pas la capacité admissible du trépied.

enceinte de monitoring active

5 Connexions et éléments de commande

Voyant LED de contrôle sur la face avant

Lorsque l'enceinte ne recooit aucun signal pendant 10 à 15 minutes, le mode veille se met en marche. Levoyant de contrôle LED sur la face avant s'allume alors en rouge.Des que l'enceinte recooit a nouveau un signal, elle se remet automatiquement en mode normal et le voyant de contrôle LED devient alors bleu.

ASM7

th·mann MUSIC IS OUR PASSION

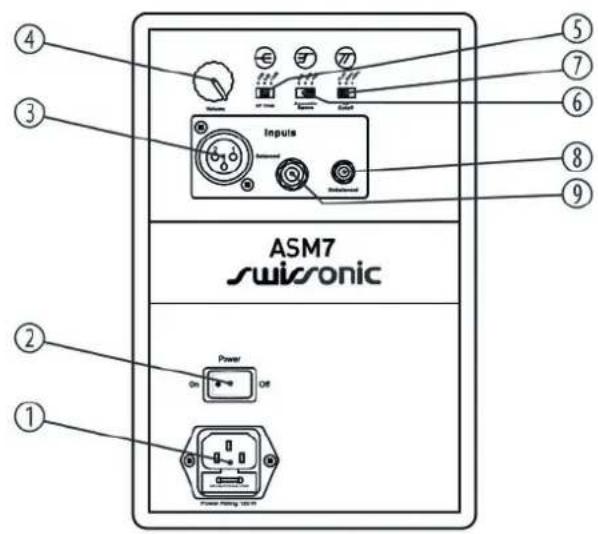

Arrière

enceinte de monitoring active

1 Connecteur d'alimentation CEI avec porte-fusible

Connexion de l'alimentation electrique.

Si le fusible venait à fondre, il faut le remplacer par un nouveau fusible de même type. Débranchez aparavant l'appareil de l'alimentation électrique.

2 [Power]

Interrupteur d'alimentation électrique. Il met l'appareil sous et hors tension.

3 Prise XLR

Connexion pour un signal d'entrée Line symétrique.

4 [Volume]

Bouton de réglage du volume.

5 [HF Trim]

Commutateur pour l'ajustement des haute fréquences à l'acoustique interieure (-2dB,0dB, + 2dB)

ASM7

th-mann

6 [Acoustic Space]
Commutateur pour l'ajustement des basses fréquences à l'acoustique interieure (0 dB, -2 dB, -4 dB).
7 [LF Cutoff]
Filtre passe-bas commutable avec fréquence de coupure à scélectionner (flat, 80 Hz, 100 Hz).
8 Prise Cinch de connexion des prises sources avec niveau Line (asymétrique).
9 Prise jack 6,35 mm pour signal d'entrée symétrique.

enceinte de monitoring active

6 Données techniques

Équipement Haut-parleurs grave-médium 6-1/2 pouces et haut-parleurs haute fréquences 1 pouce
Plage de fréquences 45 Hz ... 20 kHz
Fréquence de coupure 2,7 kHz
Entrées Prise jack 6,35 mm (symétrique), prise encastrée XLR (symétrique), Cinch (asymétrique)
Puisance de sortie Amplificateur pour haut-parleurs aigüe/médium : 60 WAmplificateur pour haut-parleurs haute fréquences : 20 W
Pression accoustique maximale à 1 m de distance	102 dB
Rapport signal/bruit >98 dB (typique, pondéré A)
Impédance d'entrée	20 kΩ (symétrique), 10 kΩ (asymétrique)
Sensibilité à l'entrée 85 mV bruit rose pour pression acoustique de 102 dB in 1 m de distance(Bouton de réglage du volume sur 100 %)

ASM7

th·mann MUSIC IS OUR PASSION

Données techniques

Alimentation en énergie	230 V (AC), 50 Hz
Dimensions (I × H × P) 213 mm × 321 mm × 230 mm	mm
Poids 6,9 kg

enceinte de monitoring active

7 Cables et connecteurs

Preambule

Ce chapitre vous aide àCHOISIR les bons cables et connecteurs et a raccarder your precieux equipement de sorte qu'une experience sonore parfaite soit garantie.

Veuillez suivre ces conseils, car il est préférible d'être prudent, particulièrement dans le domaine des sons et lumières. Meme si une fiche va bien dans une prise, le résultat d'une mauvaise connexion peut être un amplificateur détruit, un court-circuit ou « seulement » une qualité de transmission médiocre.

Transmission symétrique et transmission asymétrique

La transmission asymétrique est utilisé sur tout dans le domaine semi-professionnel et hi-fi. Les cables d'instrument à deux conducteurs (un fil plus blindage) sont des exemples typiques de la transmission asymétrique. Un conducteur sert de masse et de blinding, le signal utile est transmis sur le second conducteur.

La transmission asymétrique est sensible aux interférences electromagnétiques, particulièrement dans le cas de faibles niveaux (émis par les microphones, par exemple) ou de câbles longs.

ASM7

th·mann MUSIC IS OUR PASSION

C'est pourquoit on préfére la transmission symétrique dans le milieu professionnel, car celle-ci permet la transmission des signaux utiles sans interférences même sur de longues distances. Dans le cas d'une transmission symétrique, un autre conducteur s'ajoute aux conducteurs pour la masse et le signal utile. Celui-ci transmet également le signal utile, mais en opposition de phase de 180 dégrès.

Comme les interférences exercent le même effet sur les deux conducteurs, une soustraction des signaux en opposition de phase neutralise complètement les interférences. Il en résultat le signal utile pur sans interférences.

Fiche jack bipolaire en 6,35 mm (mono, symétrique)

1 Signal (en phase, +)
2 Signal (en opposition de phase, -)
3 Terre

enceinte de monitoring active

Fiche XLR (symétrique)

Connexions Cinch

1 Masse, blindage
2 Signal (en phase, +)
3 Signal (en opposition de phase, -)

Le dessin et le tableau montrent le brochage d'un connecteur Cinch.

1 Signal
2 Terre

ASM7

th·mann MUSIC IS OUR PASSION

8 Dépannage

Nous mentionnons ci-après quelques problèmes susceptibles de se produit en fonctionnement. Vous trouverez sous ce pointquelques propositions de dépannage simple:

Symptôme Remède
L'appareil ne fonctionne pas Contrôlez le raccordement électrique et la position de l'interrupteur électrique.
Pas de son 1. Vérifiez la position du variateur de volume.
Dès que la musique est forte, les hauteures fréquences s'évanouissant	Il y a un risque de surchauffe. Veillez à ce que la ventilation soit suffisante ou réduisez le volume.
Des distorsions sont audibles. Le signal à l'entrée est trop élevé. Réduisez le niveau du signal.

enceinte de monitoring active

Symptôme Remède

Bruit et ronflement 1. Veiliez à n'utiliser que des cables symétriques.

1. Assurez-vous que tous les apparèils audio sont raccordés au même circuit électrique pour qu'ils aient la même masse.

Si vous ne réussissez pas à éliminer le dérangement avec les mesures proposées, veuillez contacter notre centre de service. Vous trouvrez les coordonnées de contact sur le site www.thomann.de.

ASM7

th·mann MUSIC IS OUR PASSION

9 Protection de l'environnement

Recyclage des emballages

Pour les emballages, des matériaux écologiques ont été retenus qui peuvent être recyclés sous conditions normales. Assurez-vous d'une élimination correcte des enveloppées en matière plastique et des emballages.

Ne jetez pas tout simplement ces matériaux, mais faites en sorte qu'ils soient recyclés. Tenez compte des remarques et des symboles sur l'emballage.

Recyclage de votre ancien apparéil

Ce produit relève de la directive européenne relative aux déchets d'équipements électriques et électroniques (DEEE) dans sa version en vigueur. Il ne faut pas éliminer votre ancien apparéil avec les déchets domestiques.

Recyclez ce produit par l'intermédiaire d'une entreprise de recyclage agrée ou les services de recyclage communaux. Respectez la reglementation en vigueur dans votre pays. En cas de doute, contactez le service de recyclage de votre commune.

enceinte de monitoring active
