Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	14 couverts
Dimensions (L x P x H)	60 x 60 x 85 cm
Classe énergétique	A+
Niveau sonore	55 dB
Programmes de lavage	5 programmes, dont éco, rapide, intensif
Options de lavage	Départ différé, demi-charge
Système de filtration	Filtre à mailles
Entretien	Nettoyage du filtre régulièrement, utilisation de produits spécifiques
Sécurité	Système de sécurité anti-débordement
Poids	45 kg
Garantie	2 ans

FOIRE AUX QUESTIONS - WDF331PAHW WHIRLPOOL

Pourquoi mon lave-vaisselle Whirlpool WDF331PAHW ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise électrique fonctionne. Assurez-vous également que la porte du lave-vaisselle est bien fermée.

Mon lave-vaisselle laisse des résidus de nourriture sur la vaisselle, que faire ?

Assurez-vous que les bras gicleurs ne sont pas obstrués et qu'ils peuvent tourner librement. Vérifiez également que vous utilisez un produit de lavage approprié et que vous ne surchargez pas le lave-vaisselle.

Pourquoi mon lave-vaisselle WDF331PAHW fait-il du bruit pendant le fonctionnement ?

Des bruits normaux peuvent provenir des bras gicleurs ou de la pompe. Si le bruit est excessif, vérifiez qu'aucun objet ne bloque les composants internes.

Mon lave-vaisselle ne se remplit pas d'eau, que dois-je vérifier ?

Vérifiez que le robinet d'eau est ouvert et que le tuyau d'arrivée d'eau n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée d'eau n'est pas encrassé.

Comment puis-je résoudre un code d'erreur sur mon lave-vaisselle ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Souvent, un redémarrage de l'appareil peut résoudre le problème. Si le code persiste, contactez le service après-vente.

Pourquoi l'eau ne s'évacue-t-elle pas correctement de mon lave-vaisselle ?

Vérifiez que le filtre de vidange n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bouché. Assurez-vous également que la pompe de vidange fonctionne correctement.

Comment nettoyer les filtres de mon lave-vaisselle Whirlpool WDF331PAHW ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude et retirez les résidus alimentaires. Remettez-le en place une fois propre.

Mon lave-vaisselle ne sèche pas la vaisselle, que faire ?

Vérifiez que le réglage de l'agent de rinçage est adéquat. Si nécessaire, augmentez la quantité d'agent de rinçage dans le réservoir.

Comment puis-je éviter les mauvaises odeurs dans mon lave-vaisselle ?

Nettoyez régulièrement les filtres et le bac à détergent. Laissez la porte entre-ouverte après chaque cycle pour permettre à l'humidité de s'évaporer.

Dois-je détartrer mon lave-vaisselle, et si oui, comment ?

Oui, il est recommandé de détartrer votre lave-vaisselle tous les 6 mois. Utilisez un produit de détartrage spécifique pour lave-vaisselle en suivant les instructions du fabricant.

MODE D'EMPLOI WDF331PAHW WHIRLPOOL

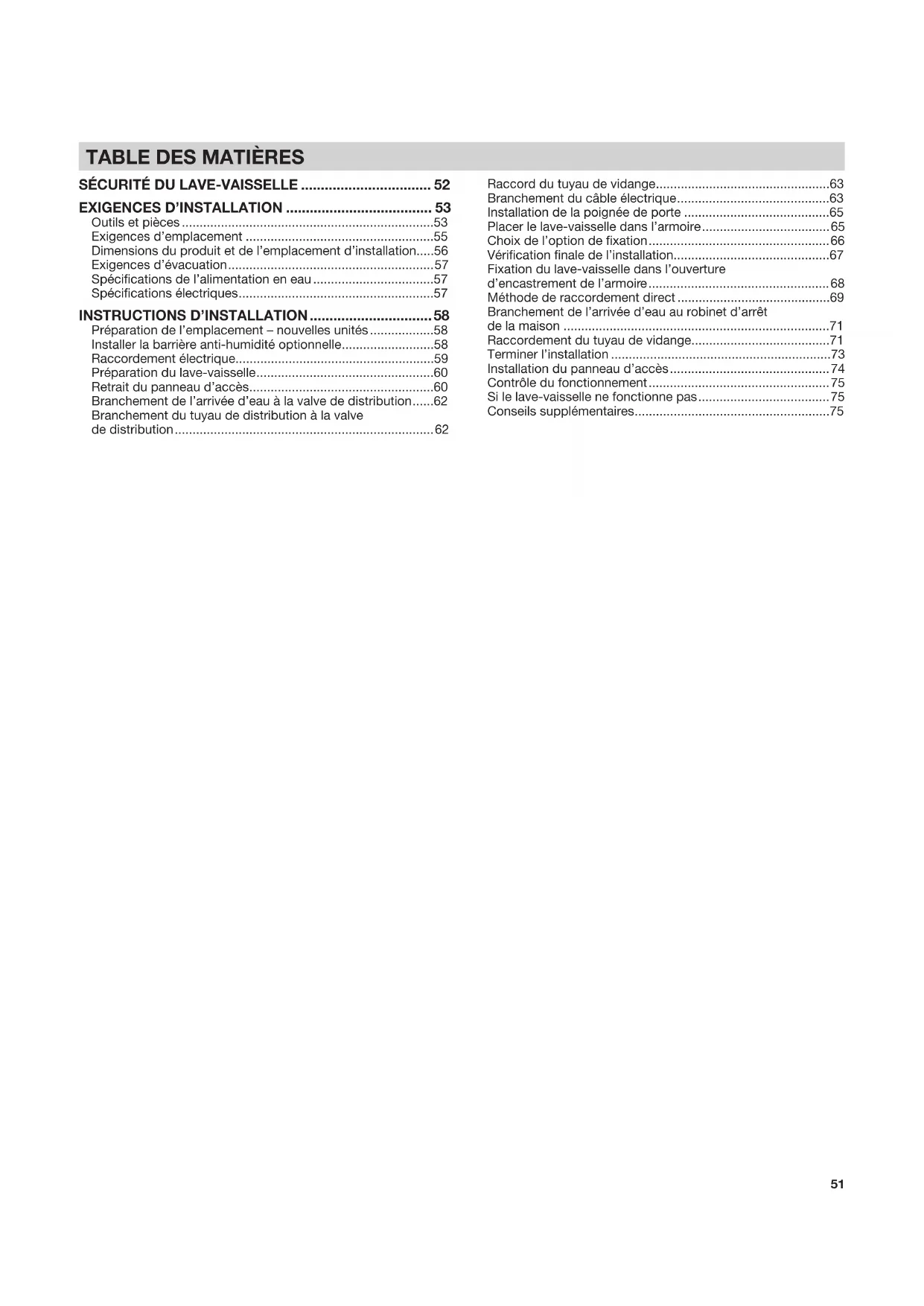

Table des matières...51

Outils et pièces 4

Outils et pièces....53

Exigences d'emplacement....55

Dimensions du produit et de l'emplacement d'installation.....56

Exigences d'évacuation....57

Spécifications de l'alimentation en eau 57

Spécifications électriques....57

Instructions d'installation

Préparation de l'emplacement – nouvelles unités....58

Installer la barrière anti-humidité optionnelle....58

Raccordement électrique....59

Préparation du lave-vaisselle....60

Retrait du panneau d'accès....60

Branchement de l'arrivée d'eau à la valve de distribution.....62

Branchement du tuyau de distribution à la valve de distribution....62

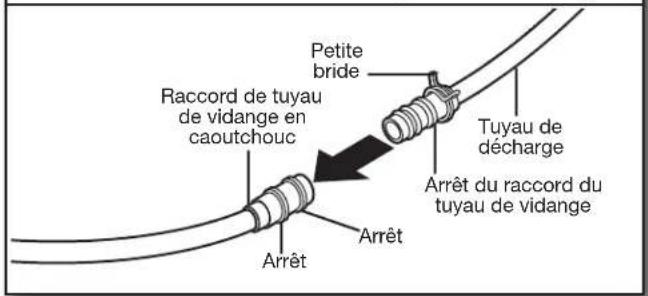

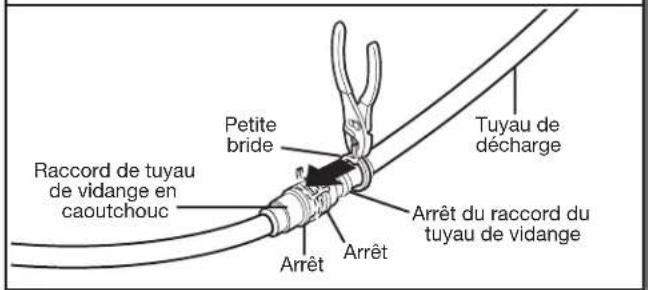

Raccord du tuyau de vidange....63

Branchement du câble électrique....63

Installation de la poignée de porte....65

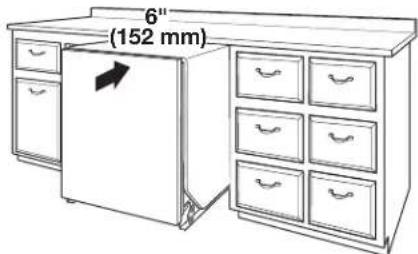

Placer le lave-vaisselle dans l'armoire....65

Choix de l'option de fixation....66

Vérification finale de l'installation....67

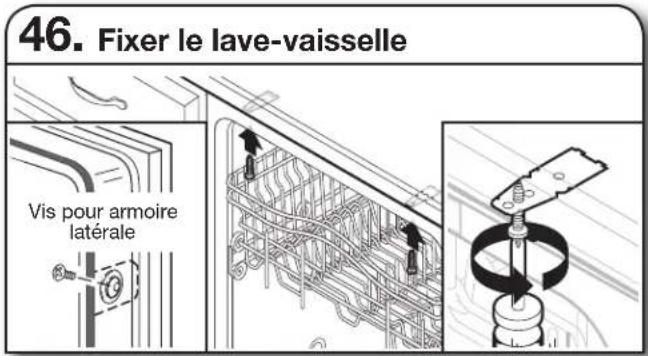

Fixation du lave-vaisselle dans l'ouverture

d'encastrement de l'armoire....68

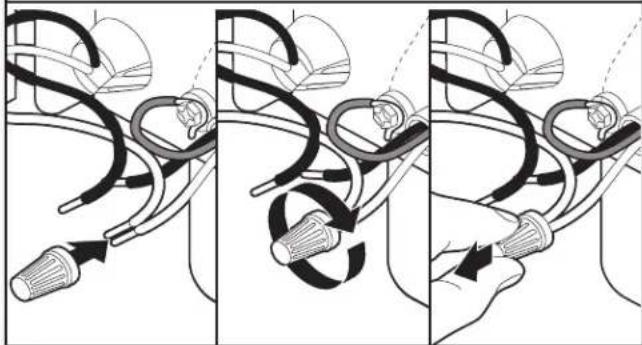

Méthode de raccordement direct....69

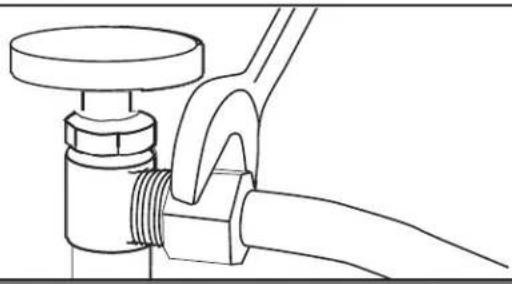

Branchement de l'arrivée d'eau au robinet d'arrêt de la maison....71

Raccordement du tuyau de vidange....71

Terminer l'installation....73

Installation du panneau d'accès....74

Contrôle du fonctionnement....75

Si le lave-vaisselle ne fonctionne pas....75

Conseils supplémentaires....75

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière de l'appareil. Enlever le matériau d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle ; elle doit s'enclencher.

REMARQUE : Chaque lave-vaisselle a été testé en usine – en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle.

■ Observer les dispositions de tous les codes et règlements en vigueur. ■ Installer le lave-vaisselle conformément aux prescriptions des présentes instructions. ■ L'installation doit être exécutée par un technicien qualifié. ■ Le lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité.

L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.

AVERTISSEMENT : Afin de réduire le risque d'incendie, de choc électrique ou de blessures corporelles, l'installateur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.

OUTILS et pièces

Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.

Toutes les installations

Outils nécessaires :

Pince Tournevis à lame plate

Tournevis Phillips Couteau utilitaire

Tourne-écrou ou clé à douille de 5/16" et 1/4"

Mètre-ruban ou règle Clé plate de

Clé à molette de 10 po avec ouverture jusqu'à 118 (29 mm)

Autres articles utiles pouvant être nécessaires :

Lampe de poche Plat peu profond

Serviette de bain Ruban de masquage ou ruban adhésif

Pièces fournies :

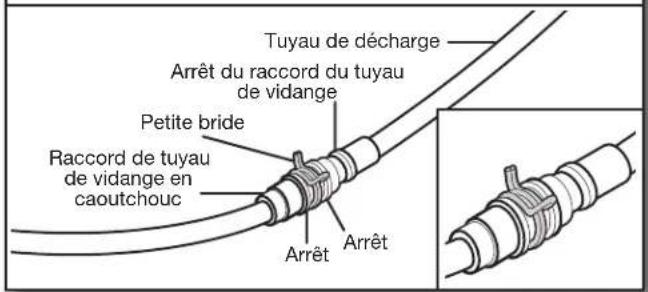

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)

Vis Phillips no 10 x 1/2" (2) Brides de soutien (au-dessous du comptoir de cuisine) (2)

S'assurer que toutes ces pièces sont comprises dans le sachet de documentation. Si les pièces ne sont pas incluses, nous contacter au numéro sans frais ou visiter notre site Web (voir le Guide d'utilisation).

Poignée de porte (sur certains modèles)

Autres pièces nécessaires (non fournies) :

Raccord de tuyau coudé à 90° de 3/8" (9,8 mm) x 3/4" (19 mm) d'extrémité de compression avec joint de caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle) (n° de pièce Whirlpool W10685193)

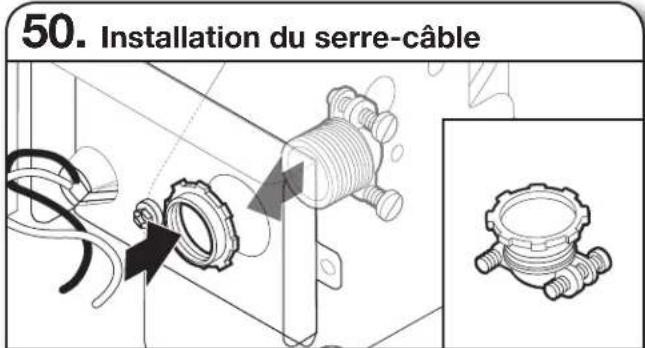

Serre-câbles métallique pour câblage du domicile qui convient à l'orifice de 7/8" (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle) (n° de pièce Whirlpool 4396672)

REMARQUE : Utiliser uniquement une pièce homologuée UL ou CSA.

Remarques :

■Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

■Utiliser uniquement des pièces homologuées UL ou CSA.

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques et de plomberie pour une équivalence.

Ruban de barrière anti-humidité

REMARQUE : Du ruban de barrière anti-humidité est recommandé si le lave-vaisselle est installé sous un comptoir de cuisine en bois (n° de pièce Whirlpool 4396277).

Ensemble de panneaux latéraux

Pour fermer le côté du lave-vaisselle lorsqu'il est installé à l'extrémité de l'armoire. (le numéro de pièce Whirlpool varie selon la couleur).

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus.

Première installation

Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section "Spécifications électriques". Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié agréé.

Outils supplémentaires nécessaires :

Petit coupe-tube Pince à dénuder

Perceuse électrique avec mèches scie-cloche de 1/2, 3/4 et 1^1/2

Pièces supplémentaires nécessaires (non fournies) :

Canalisation de cuivre (diamètre externe suggéré de ^3/8 ") ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier (n° de pièce Whirlpool W10278635RP). L'ensemble inclut un tuyau tressé et un raccord de tuyau de ^3/8 x ^3/4 " d'extrémité de compression

Bride à vis 1 ^1/2 " à 2" (38 mm à 50 mm) (maximum 3)

Plus long tuyau de vidange optionnel d'une longueur maximale de 12' (3,7 m) (n° de pièce Whirlpool 3385556)

REMARQUE : Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1" (25 mm) et être résistant à la chaleur et aux détergents.

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques et de plomberie pour une équivalence.

REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

Pour les installations à raccordement direct

Entretoise d'armoire

Pour un trou de 1 1/2 " (38 mm) dans une armoire. (n° de pièce Whirlpool 302797)

REMARQUE : Requis pour les armoires en métal.

Pour un cordon d'alimentation

Ensemble pour cordon d'alimentation

L'ensemble comprend habituellement un cordon d'alimentation, un serrecâbles métallique, un œillet et des connecteurs de fils (n° de pièce Whirlpool 4317824)

Nous contacter au numéro sans frais ou visiter notre page Web (voir le Guide d'utilisation) pour obtenir les numéros des pièces ci-dessus ou visiter un détaillant de fournitures électriques pour une équivalence.

Exigences d'emplacement

L'appareil doit être entièrement encastré (dessus, côtés, arrière et sol) dès l'installation. Un ensemble de panneaux latéraux est disponible auprès du marchand pour l'installation du lave-vaisselle à l'extrémité d'une rangée d'armoires.

Une barrière anti-humidité en option est également disponible pour l'installation sous un comptoir de cuisine en bois. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :

■Accès facile pour chargement et déchargement de la vaisselle. Dans le cas de l'installation dans un angle, on doit pouvoir établir un dégagement de 2" (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire. ■Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité.

■Une source d'électricité avec liaison à la terre est nécessaire. ■Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude. ■Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone marquée en gris illustrée dans la section "Dimensions du produit et de l'emplacement d'installation". ■Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou le moteur du lave-vaisselle. ■Protéger du gel le lave-vaisselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.

REMARQUE : Si le lave-vaisselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.

■S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obstruer le filtre de la valve de distribution.

■Une ouverture carrée offrant l'esthétique appropriée et permettant un fonctionnement correct. ■La façade des armoires perpendiculaire au plancher. ■Un plancher horizontal et plat.

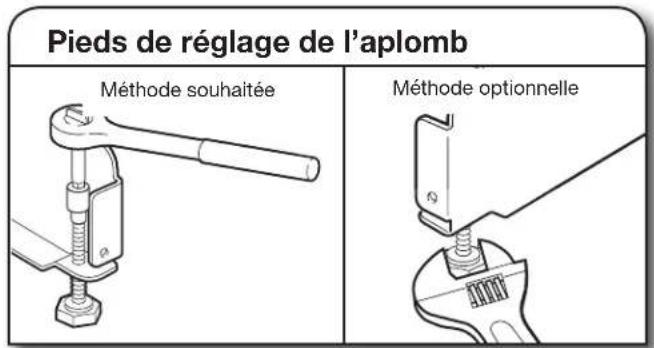

Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb de l'appareil.

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

À l'emplacement d'installation du lave-vaisselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher. ■ Ne pas installer le lave-vaisselle par-dessus un tapis.

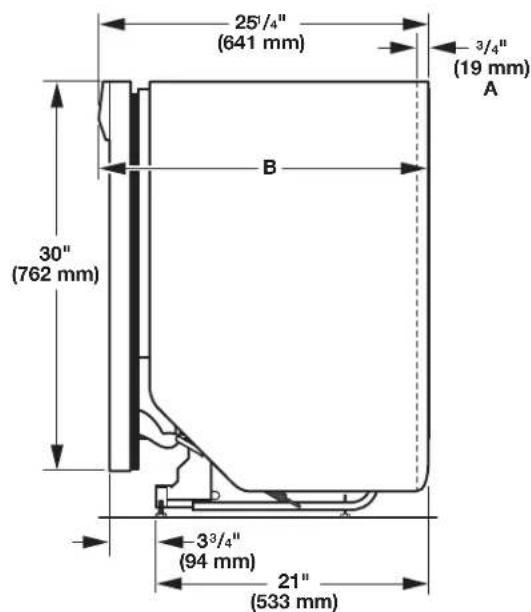

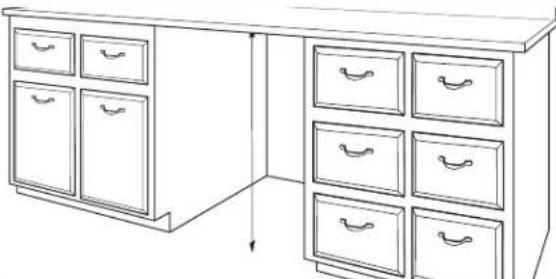

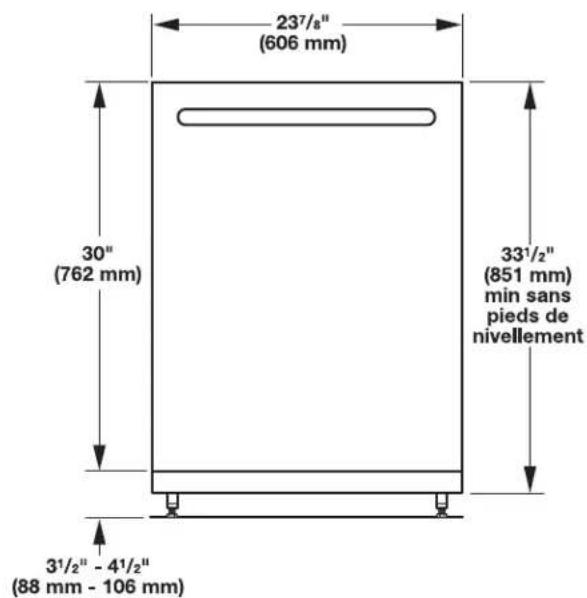

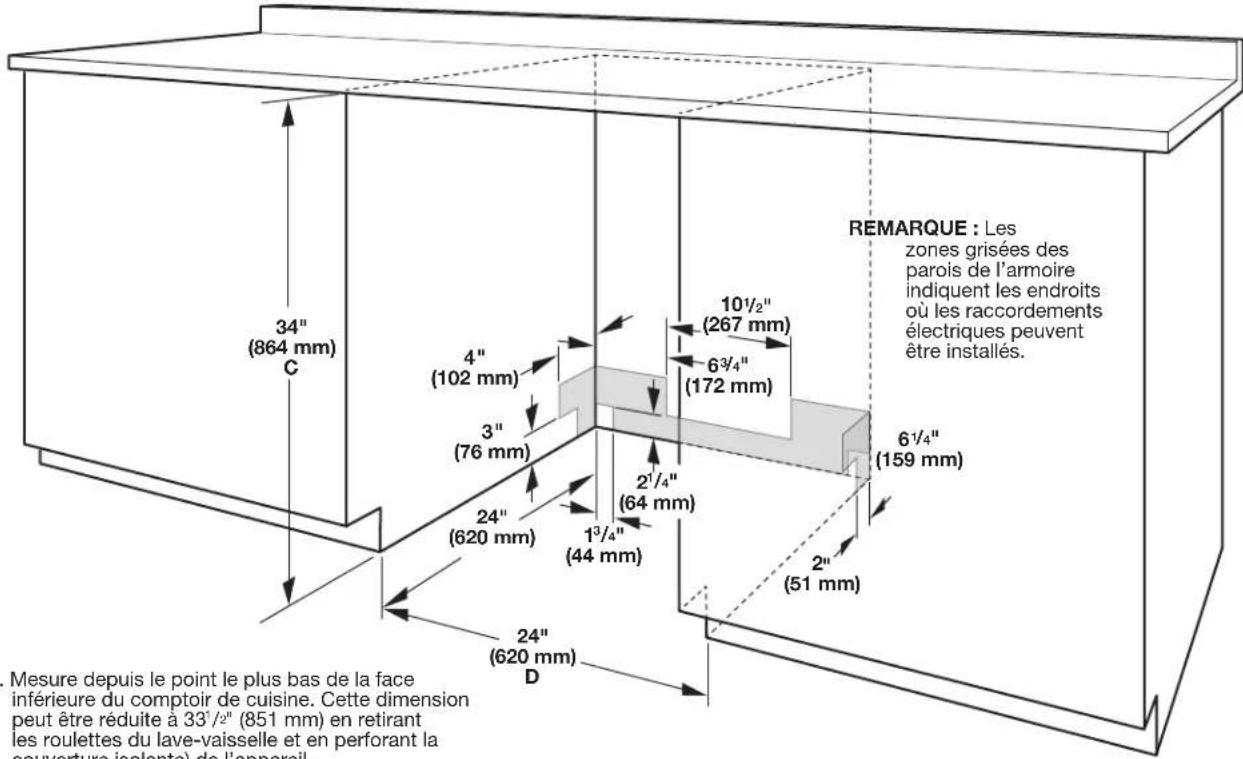

Dimensions du produit et de l'emplacement d'installation

Pour un coup-de-pied de 4" (100 mm), la hauteur de l'ouverture est de 34 ^1/2 " (863 mm).

A. L'isolant peut être comprimé (utilisé sur certains modèles).

B. Les poignées de porte peuvent dépasser vers la façade du lave-vaisselle (varie selon le modèle).

Vérifier que toutes les surfaces n'ont aucune aspérité qui empêcherait l'installation du lave-vaisselle.

C. Mesure depuis le point le plus bas de la face inférieure du comptoir de cuisine. Cette dimension peut être réduite à 33 ^1/2 " (851 mm) en retirant les roulettes du lave-vaisselle et en perforant la couverture isolante de l'appareil.

D. Dimension minimale mesurée au point le plus étroit de l'ouverture

Exigences d'évacuation

■Un tuyau d'évacuation neuf est fourni avec le lave-vaisselle. Si le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7 m) satisfaisant à toutes les normes de test AHAM/IAPMO en vigueur, qui soit résistant à la chaleur et au détergent et qui convienne au raccord d'évacuation de 1" (25 mm) du lave-vaisselle. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. ■Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20" (508 mm) au-dessus du sol. On recommande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du comptoir de cuisine ou de le raccorder à un dispositif de brise-siphon. ■ Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20" (508 mm) au-dessus du sous-plancher ou du plancher.

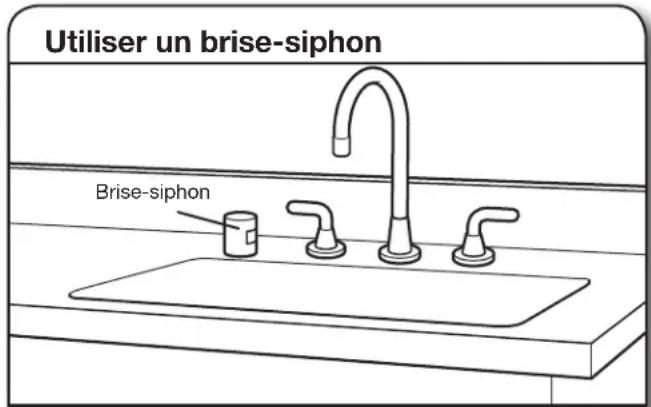

■ Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire. ■ Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 minimum.

Spécifications de l'alimentation en eau

Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude. Une canalisation d'eau chaude, sous pression de 20 à 120 lb/po² (138 à 862 kPa), peut être inspectée par un plombier certifié. Température de 120 °F (49 °C) à l'entrée du lave-vaisselle. Tube de cuivre de 3/8" de diamètre externe avec raccord de compression ou canalisation d'alimentation en eau flexible à tresse d'acier. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de ^1/2 " n'est pas recommandé.

Raccord coudé à 90° avec raccord de tuyau de ^3/4 " et rondelle de caoutchouc. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Ne pas souder à moins de 6" (152 mm) de l'électrovanne d'admission d'eau. S'il est installé dans une nouvelle construction, s'assurer que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.

REMARQUE : Si un lave-vaisselle existant est remplacé, il est recommandé d'installer une nouvelle entrée d'eau (voir la section "Outils et pièces" au début du guide pour les renseignements sur les pièces) et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.

Spécifications électriques

S'assurer que le raccordement électrique est adéquat et conforme au code national de l'électricité, ANSI/NFPA 70 – dernière édition, et à tous les codes et règlements locaux en vigueur.

Pour obtenir un exemplaire des normes des codes ci-dessus, contacter :

Une source d'alimentation de 120 V CA, 60 Hz, 15 ou 20 A CA seulement, protégée par fusible. Conducteurs de cuivre uniquement. Un maximum de 2 conducteurs d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Nous recommandons :

■ L'utilisation d'un fusible ou disjoncteur temporisé ■ Un circuit séparé

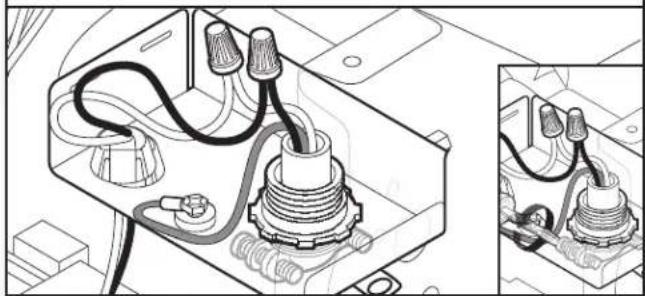

Pour le raccordement du lave-vaisselle avec un cordon d'alimentation électrique :

■Utiliser un cordon d'alimentation (homologation UL) conçu pour utilisation avec un lave-vaisselle. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. ■Brancher l'appareil sur une prise 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.

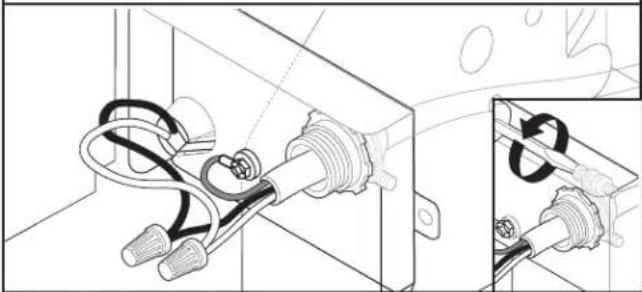

Pour le raccordement direct du lave-vaisselle :

■Utiliser des conducteurs de cuivre gainés non métalliques ou blindés souples avec conducteur de liaison à la

terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux. ■Utiliser un serre-câbles (homologation UL ou CSA). Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Avertissement

Risque de choc électrique

Interrompre l'alimentation électrique avant d'installer le lave-vaisselle (au niveau du tableau de distribution - fusible ou disjoncteur)

Le non-respect de cette instruction peut causer un décès ou un choc électrique.

1. Déconnecter la source de courant électrique

Interrompre l'alimentation électrique à la boîte de fusibles (fusible ou disjoncteur) avant d'installer le lave-vaisselle.

2. Couper l'arrivée d'eau

Fermer l'approvisionnement en eau du lave-vaisselle.

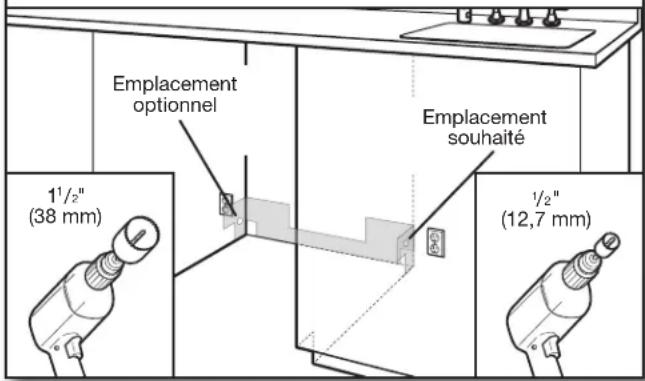

3. Emplacement des trous à percer - nouvelle construction

REMARQUE : Consulter la section "Dimensions du produit et de l'emplacement d'installation" pour connaître l'emplacement exact des trous et les dimensions des zones grises.

Percer un trou de 1 12 " (38 mm) pour le tuyau de vidange sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau de vidange et de son emplacement de connexion.

Percer un trou de 12 " (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.

Percer un trou de 1 12 " (38 mm) pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.

1. Poncer pour obtenir des trous lisses

Armoire de bois : Poncer le trou jusqu'à obtenir une surface lisse.

Armoire métallique : Couvrir le contour du trou avec l'œillet fourni avec l'ensemble du cordon d'alimentation. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces.

Conseil utile : Le raccordement au lave-vaisselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.

Recommander pour les DESSUS de comptoir en BOIS

Barrière anti-humidité/cales en bois

Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Veiller à ce que la zone se trouvant sous l'armoire soit propre et sèche avant d'installer la barrière anti-humidité. Ôter la protection de la barrière anti-humidité et appliquer la barrière sur le dessous du comptoir de cuisine, le long de la rive avant du comptoir.

REMARQUE : Utiliser des cales en bois si la fixation de côté et l'espacement entre les côtés de l'armoire et du lave-vaisselle sont supérieurs à ^1/2 " (12,7 mm) de chaque côté ou supérieurs à la longueur des vis d'ancrage.

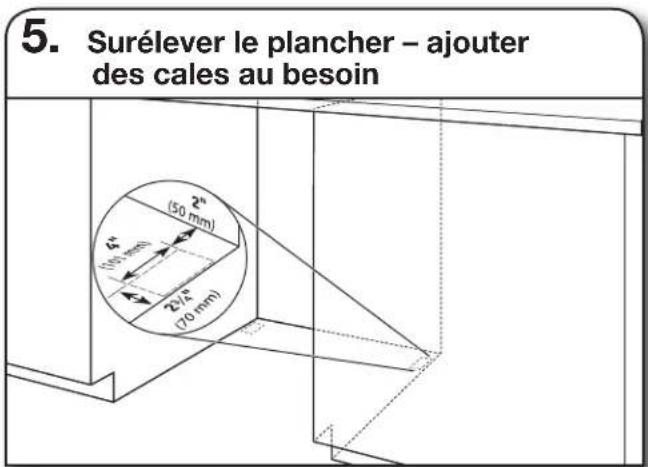

Surélever le plancher : si le plancher de la cuisine est plus élevé que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusque dans l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à une hauteur maximale de 34" (864 mm) sous le comptoir de cuisine.

REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.

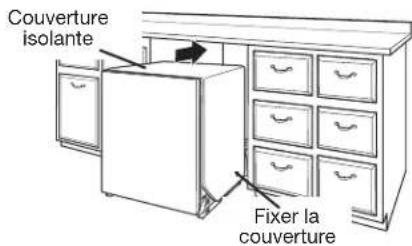

Découper la couverture isolante le long des perforations pour une ouverture d'armoire d'une hauteur de 33 ^1/2 " (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.

Raccordement électrique

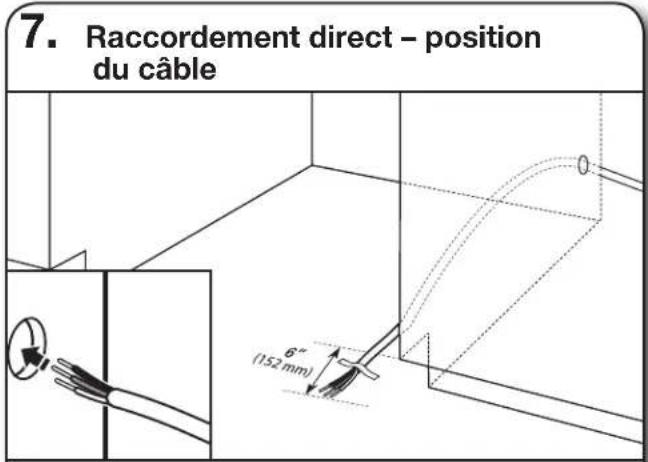

• Pour un raccordement direct, commencer à l'étape 7
• Pour un cordon d'alimentation, attendre jusqu'à 22

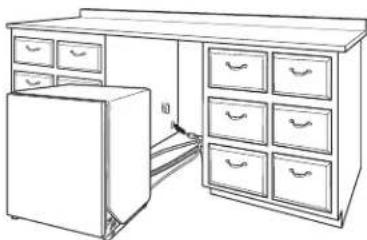

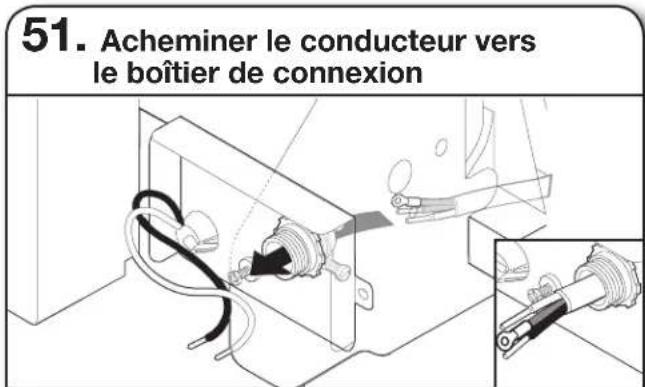

Passer le câble comme indiqué pour un raccordement direct.

Acheminer le câble de l'alimentation électrique à travers le trou dans l'armoire (le câble doit dépasser par le côté avant droit de l'ouverture d'encastrement de l'armoire). Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.

Remarques :

■ Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle. ■ Le raccordement direct des fils au lave-vaisselle ne doit pas être effectué avant l'étape 49.

Avertissement

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.

Ne pas appuyer sur la porte ouverte.

Le non-respect de ces instructions peut causer des blessures graves ou des coupures.

Avertissement

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

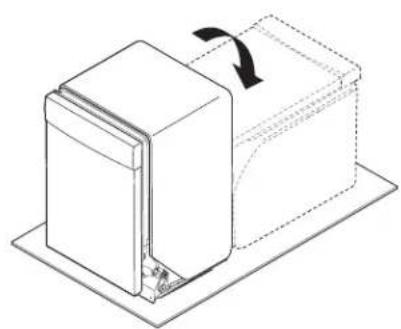

8. Placer le lave-vaisselle sur le dos

Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.

À l'aide d'au moins deux personnes, saisir les côtés de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.

Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.

REMARQUE : Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.

Retrait du panneau d'accès

• Pour les panneaux d'accès en plastique, continuer à l'étape 9
• Pour les panneaux d'accès en métal, continuer à l'étape 10
• Panneau en plastique

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Retirer le panneau. Ne pas retirer la fiche technique du panneau d'accès. Passer à l'étape 11.

1. Panneau métallique

À l'aide d'un tourne-écrou ou d'un tournevis Phillips de 1/4", ôter les deux vis fixant le panneau d'accès au lave-vaisselle. Ne pas retirer la fiche technique du panneau d'accès.

11. Mesure de l'ouverture d'encastrement

Mesurer la hauteur libre de l'espace d'installation, sous le comptoir de cuisine. S'assurer de mesurer le point le plus bas sous le comptoir de cuisine et le point le plus haut sur le sol.

Tableau de réglage de la hauteur du lave-vaisselle

Hauteur de l'encastrement	Pieds avant -hauteur A	Pieds arrière -hauteur B

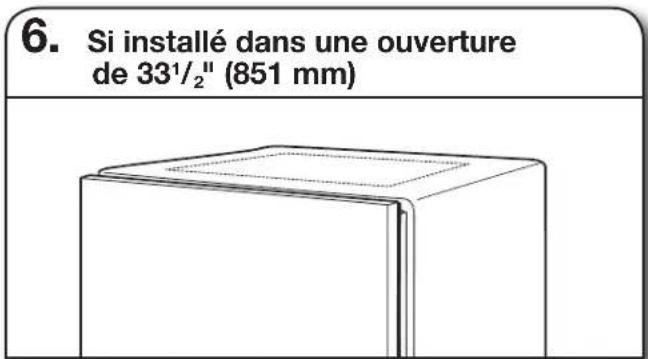

33^1/_2 " (851 mm)	^3/_8 " (9,8 mm) Retirer les piedset les cales d'espacement.
34" (864 mm)	^7/_8 " (22 mm) 1" (24,5 mm)
34^1/_2 " (876 mm) 1	^1/_8 " (28,8 mm) 1	^1/_4 " (31,3 mm)

Pieds avant - A

Ajuster les pieds de nivellement avant et arrière à la même hauteur.

REMARQUE : Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à 33 ^7/8 " (860 mm), on peut enlever les pieds de nivellement et cales d'espacement arrière pour obtenir un dégagement supplémentaire. On pourra ainsi installer le lave-vaisselle dans une ouverture d'encastrement d'armoire élevée de 33 ^1/2 " (851 mm), mais il sera plus difficile de déplacer le lave-vaisselle. (Les mesures ne sont pas exactes. Les pieds de nivellement arrière et avant sont préréglés à l'usine pour une hauteur de 34 ^1/2 " [876 mm].)

1. Réglage des pieds de nivellement

Consulter le "Tableau de réglage de la hauteur du lave-vaisselle" pour la hauteur des pieds de nivellement avant requise pour la hauteur de l'ouverture de l'armoire.

1. Enlever la baguette en plastique de la glissière (seulement sur certains modèles)

Enlever et jeter la baguette en plastique de la glissière de chaque côté du châssis du lave-vaisselle. Pour retirer la baguette en plastique de la glissière, la pousser vers le haut puis vers l'arrière et la déboîter du châssis du lave-vaisselle.

Branchements de l'arrivée d'eau à la VALVE de distribution

• Pour un tuyau en cuivre, commencer à l'étape 14
• Pour un tuyau flexible, commencer à l'étape 16
• Canalisation d'eau en cuivre

Si l'on utilise un tuyau en cuivre, mesurer la longueur de tuyau en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression.

1. Enfiler l'écrou et la virole sur le tuyau (tuyau de cuivre uniquement)

Canalisation en cuivre uniquement : Insérer la canalisation dans le raccord coudé de 90° aussi loin que possible. La canalisation en cuivre se plie et s'écrase facilement. Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filetage du raccord coudé.

REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le châssis ou le moteur de l'appareil. Passer à l'étape 17.

1. Tuyau flexible

Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

1. Raccorder le raccord coudé de 90° à la canalisation d'alimentation en eau.

Prendre le raccord de tuyau coudé à 90° de 38 " x 34 ". Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander. Brancher le raccord de tuyau coudé à 90° de 38 " à l'arrivée d'eau. Le fixer de façon à ce que le raccord de 34 " soit orienté vers le haut, tel qu'illustré ci-dessus.

Branchement du TUYAU de distribution à la VALVE de distribution

1. Raccorder le raccord coude de 90° à la valve

S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 34 " du coude à 90° jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 14 à 12 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrière gauche de l'unité.

REMARQUE : Ne pas serrer excessivement. Le raccord risque d'être endommagé.

19. Raccordement du tuyau de vidange

Placer une serviette sous le tuyau d'évacuation pour récupérer l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfoncer le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.

20. Glisser la bride dans le connecteur

À l'aide d'une pince, ouvrir la petite bride de tuyau d'évacuation en la serrant et la glisser sur le connecteur, entre les butées.

21. Position finale de la bride de tuyau

REMARQUE : Passer le tuyau de vidange par l'arrière du lave-vaisselle.

Branchement du câble électrique

REMARQUE : Si un vieux lave-vaisselle avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisselle.

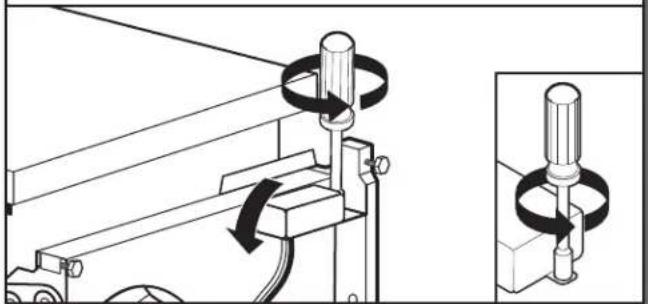

22. Ôter le couvercle de la boîte de connexion

À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.

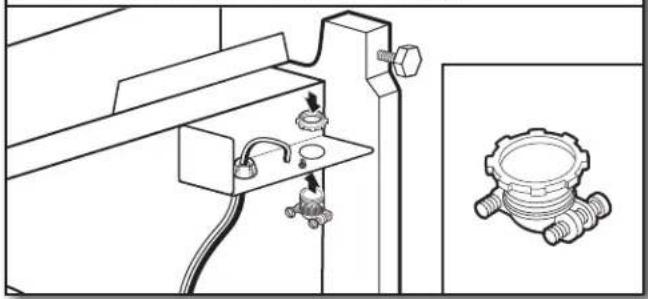

23. Installation du serre-câble

Installer un serre-câble métallique (homologation UL/CSA). S'assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou à conduit. Un serre-câble est fourni dans l'ensemble du cordon d'alimentation. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

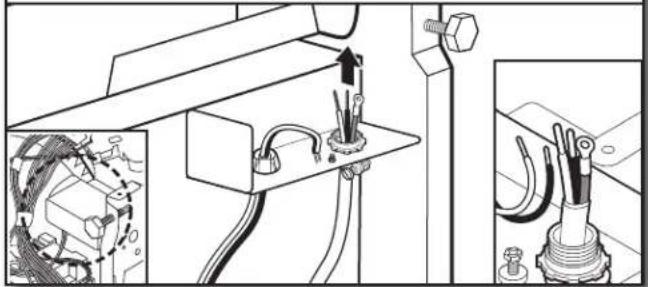

24. Cordon d'alimentation - acheminement du cordon dans la boîte de connexion

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le cordon pour le faire passer à travers le serre-câble dans le boîtier de connexion.

REMARQUE : Un maximum de 2 câbles d'alimentation (calibre 12 AWG maximum) plus 1 conducteur de mise à la terre est autorisé dans le boîtier de connexion.

Avertissement

Risque de choc électrique

Relier le lave-vaisselle à la terre d'une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

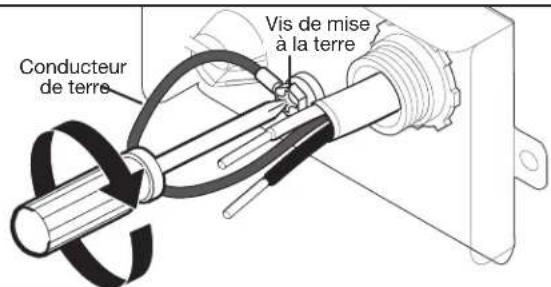

25. Cordon d'alimentation - branchement du conducteur de terre

Oter la vis de mise à la terre et la placer à travers la borne en anneau de la vis verte de mise à la terre du cordon d'alimentation. Fixer à nouveau la vis de mise à la terre et la serrer.

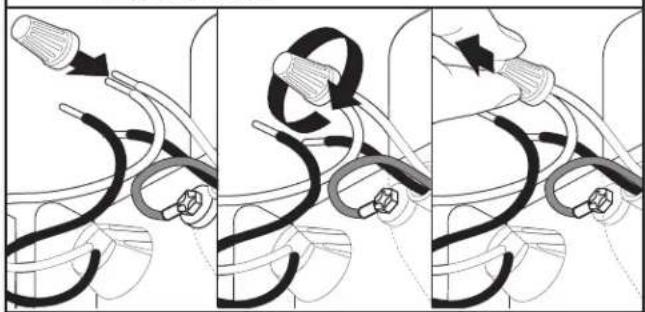

26. Cordon d'alimentation - branchement des autres conducteurs

Sélectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE : Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Configuration de câblage

27. Cordon d'alimentation - fixation du cordon dans le serre-câble

Resserrer les vis du serre-câble pour fixer le cordon.

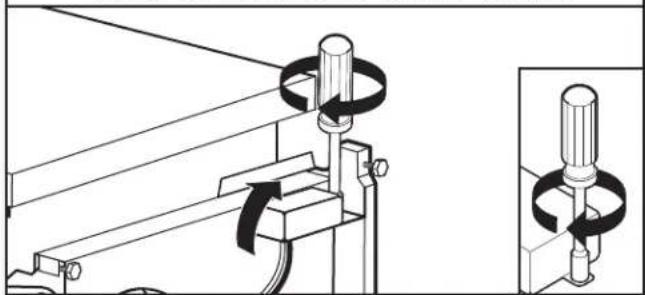

28. Cordon d'alimentation - réinstallation du couvercle de la boîte de connexion et des câbles

Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle. Fixer le boîtier de connexion à l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4" et la vis retirée à l'étape 22.

Si le modèle utilisé est équipé d'un cordon d'alimentation, retirer l'attache de fixation la plus proche de la fiche afin de maximiser la longueur du cordon. Ne pas retirer les autres attaches.

REMARQUE : Passer le cordon d'alimentation par l'arrière du lave-vaisselle. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.

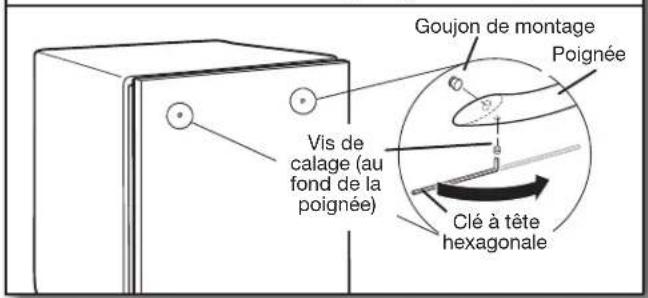

29. Installation de la poignée de porte

IMPORTANT : Ne pas érafler le panneau avant au cours de ce processus. Si le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de la poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'unité est sur le dos.

Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont préinstallées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 14 de tour au-delà de la butée.

Conserver la clé à tête hexagonale avec les instructions d'installation.

Avertissement

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer le lave-vaisselle.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

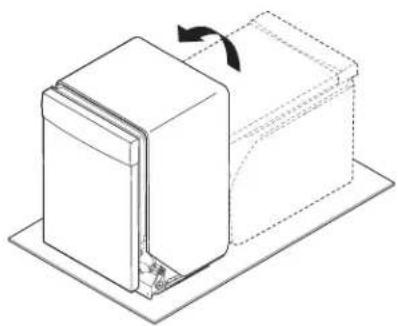

30. Redresser le lave-vaisselle

À l'aide d'au moins deux personnes, mettre le lave-vaisselle en position verticale.

REMARQUE : Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.

IMPORTANT : Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le câble de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.

Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever la couverture isolante – celle-ci réduit le niveau sonore.

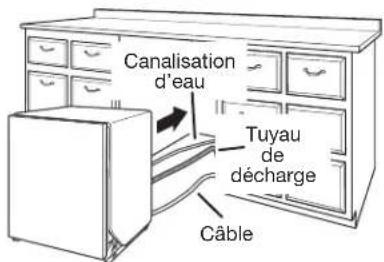

REMARQUE : Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrière du lave-vaisselle.

31. Déplacer le lave-vaisselle près de l'ouverture d'encastrement

Passer les raccordements par les trous du cabinet et tirer l'excédent en même temps que le lave-vaisselle est positionné dans son espace.

32. Acheminement du cordon d'alimentation

En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaisselle à sa place.

33. Fixer la couverture isolante

REMARQUE : S'assurer que la couverture isolante est bien fixée aux coins arrière gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.

34. Insérer le lave-vaisselle en laissant 6" (152 mm) dépasser de l'avant des armoires

REMARQUE : Laisser sorti d'environ 6" (152 mm) de l'armoire pour permettre l'installation des brides d'ancrage et régler la tension de porte au besoin.

35. Tirer l'excédent des raccordements

REMARQUE : Tirer l'excédent en même temps que le lave-vaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.

Choix de l'option de fixation

IMPORTANT : Le lave-vaisselle doit être fixé à l'armoire lors de l'une des étapes finales. Préparer le lave-vaisselle pour cette opération en y fixant les deux attaches placées dans le sachet de pièces.

• Pour comptoir de cuisine en bois, stratifiée ou une autre surface semblable, utiliser les fixations pour comptoir de cuisine : passer à l'étape 36
• Pour un comptoir de cuisine en marbre, granite ou une autre surface semblable, utiliser les fixations pour les côtés : passer à l'étape 37

REMARQUE : SI l'espace entre le haut de la porte et le dessous du comptoir de cuisine est petit (moins de 1/4" [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.

Fixation au comptoir de cuisine :

36. Insérer les brides

Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche du collet du lave-vaisselle, comme indiqué. Passer à l'étape 41.

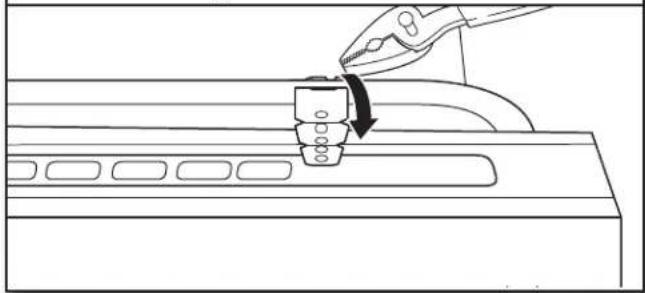

Plier les languettes

À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.

Fixation sur les côtés :

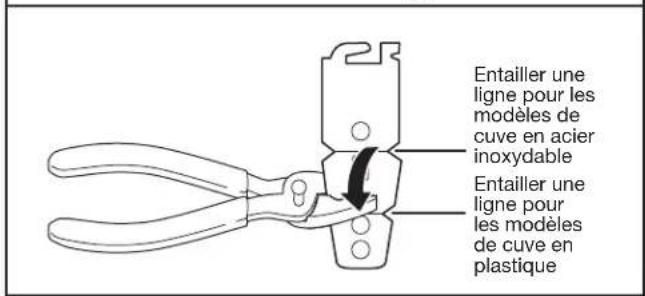

37. Briser le bout des languettes

Briser l'extrémité de la bride le long des pointillés à l'aide de pinces.

1. Installation des brides

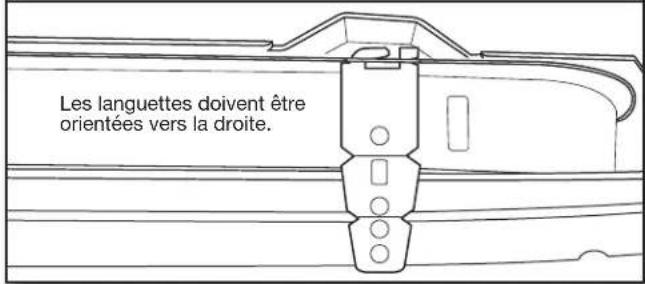

Enfoncer la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle afin de maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle.

REMARQUE : Utiliser des cales en bois si l'espace entre les côtés de l'armoire et du lave-vaisselle est supérieur à 1/2" (13 mm) de chaque côté.

REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait ultérieurement.

Vérification FINALE de l'installation

1. Ouvrir et fermer la porte

1. Porte se ferme trop rapidement - diminuer la tension des ressorts

Si la porte se ferme trop vite, diminuer la tension des ressorts en déplaçant l'extrémité des ressorts vers l'avant du lave-vaisselle.

REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

1. Porte s'ouvre d'elle-même – augmenter la tension des ressorts

Si la porte s'ouvre d'elle-même, augmenter la tension des ressorts en déplaçant l'extrémité du ressort vers l'arrière du lave-vaisselle.

REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.

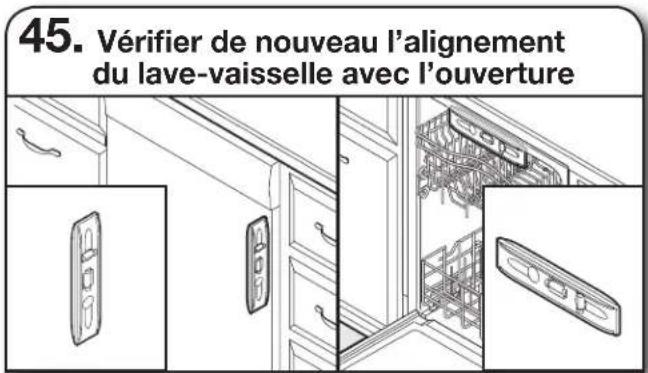

1. Aligner l'avant du lave-vaisselle avec les portes des armoires.

Aligner l'avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l'alignement de celui-ci pour qu'il soit en affleurement avec les armoires.

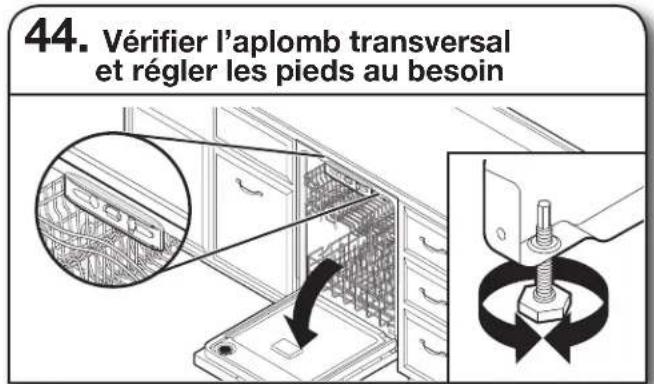

1. Vérifier l'aplomb et régler les pieds au besoin

Vérifier que chaque pied de réglage de l'aplomb est fermement en appui sur le sol. Fermer et verrouiller la porte ; placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqu'à ce que le lave-vaisselle soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisselle.

Conseil utile : Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à molette de 316 ". SI l'espace entre le haut de la porte et le dessous du comptoir de cuisine est petit (moins de 14 " [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console.

Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur des pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.

Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire

Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.

Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au plan de travail ou de l'armoire.

Ouvrir la porte du lave-vaisselle pour préparer la fixation de l'appareil au comptoir de cuisine ou au côté de l'armoire.

Remarques :

■ Le lave-vaisselle doit être immobilisé pour l’empêcher de basculer lors de l’ouverture ou de la fermeture de la porte. ■ Ne pas faire tomber de vis au fond du lave-vaisselle. ■ Situer les brides fixées à la section "Choix de l'option de fixation", soit sur le dessus ou les côtés du lave-vaisselle.

■ Pour une fixation au comptoir de cuisine : Assujettir le lave-vaisselle sur le comptoir de cuisine ou sur les côtés des armoires avec deux vis Phillips n° 10 x ^1/2 ".

■ Pour une fixation sur les côtés : Percer des avant-trous dans l'armoire pour éviter toute fente dans le bois. Assujettir le lave-vaisselle aux côtés avec deux vis Phillips n° 10 x ^1/2 ". Retirer le panier du haut pour faciliter l'accès. Consulter le Guide d'utilisation et d'entretien pour savoir comment enlever le panier supérieur.

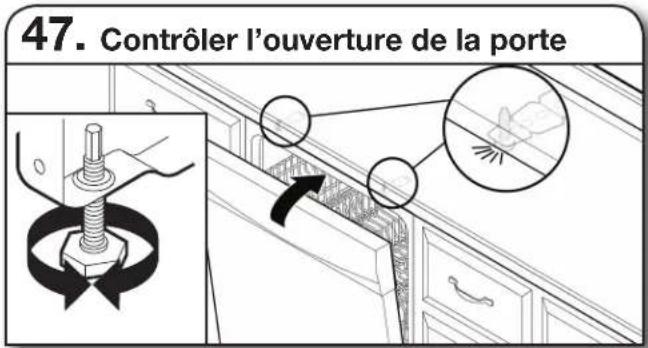

IMPORTANT : Vérifier qu'il n'y a aucun contact entre le sommet de la porte et les vis, les brides ou le comptoir de cuisine. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtés.

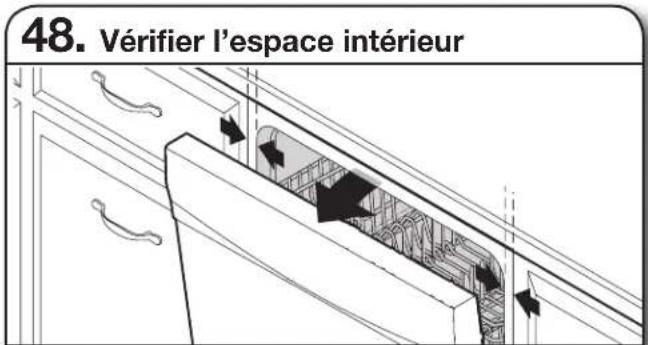

Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est la même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimage et déplacer légèrement la cuve. Resserrer les vis des brides.

Méthode de raccordement DIRECT

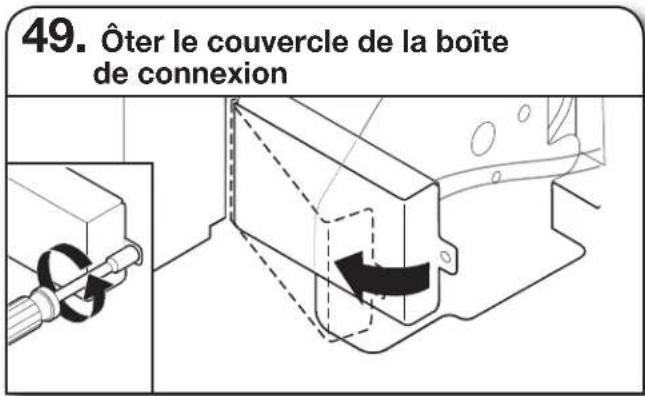

À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.

Installer un serre-câble métallique (homologation UL/CSA). Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces et pour commander.

Acheminer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle, ni la partie inférieure de la cuve du lave-vaisselle. Tirer le câble pour le faire passer à travers le serre-câble (homologation UL/CSA) dans le boîtier de connexion. Le serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câble de 7/8" de type à visser. Sélectionner des connecteurs de fils (homologation UL/CSA) (non fournis) conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle.

Avertissement

Risque de choc électrique

Relier le lave-vaisselle à la terre d'une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

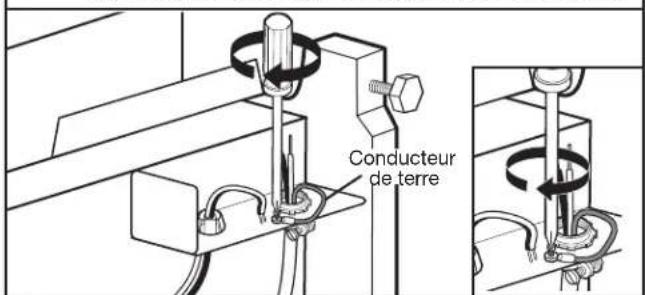

52. Raccordement direct – branchement du conducteur de terre

Former un crochet en U avec le conducteur nu de mise à la terre. Enrouler le crochet du conducteur de mise à la terre autour de la vis de mise à la terre et sous le lave-vaisselle (dans le sens horaire). Serrer fermement le connecteur de mise à la terre.

53. Raccordement direct – branchement des autres conducteurs

Sélectionner des connecteurs de fils (homologation UL ou CSA) de la taille correcte. Voir la section "Outils et pièces" sur la couverture du guide pour des détails sur les pièces. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des connecteurs de fils.

REMARQUE : Ne pas prétorsader les brins de conducteurs. Installer le connecteur de fils en le faisant pivoter. Tirer doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.

Configuration de câblage

Câblage de l'alimentation électrique : Câblage du boîtier de connexion :

54. Raccordement direct - fixation du conducteur dans le serre-câble

Resserrer les vis de serre-câble pour fixer le cordon.

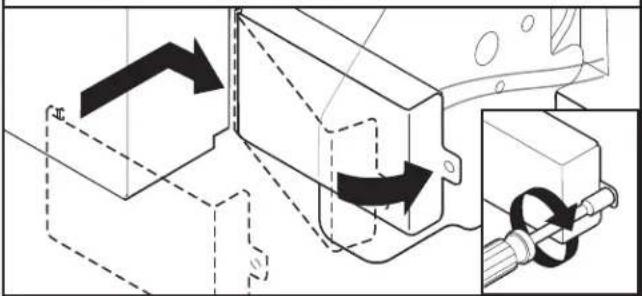

55. Raccordement direct – réinstallation du couvercle de la boîte de connexion et des fils

Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4" et de la vis précédemment retirée.

Branchement de l'arrivée d'eau au robinet d'arrêt de la MAISON

REMARQUE : Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

56. Fixer la canalisation d'alimentation en eau

Fixer la canalisation d'alimentation en eau (tube de cuivre ou canalisation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.

57. Raccordement du tuyau de vidange

Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets.

■Option A : Broyeur de déchets – sans brise-siphon ■Option B : Sans broyeur de déchets – sans brise-siphon ■Option C : Broyeur de déchets – avec brise-siphon ■Option D : Sans broyeur de déchets – avec brise-siphon

IMPORTANT : Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20" (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaisselle.

Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.

Option a : broyeur de déchets – sans brise-siphon

Entrée du broyeur à déchets

Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position.

Option B : Sans broyeur de déchets – sans brise-siphon

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation à la canalisation d'égout en T et couper si nécessaire.

REMARQUE : Ne pas couper la section ondulée.

1. Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 ^1/2 " à 2" (38 mm à 50 mm) (non fournie).

Option C : Broyeur de déchets – avec brise-siphon

Conseil utile : Ôter l'opercule escamotable du broyeur à déchets.

1. À l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.

1. Retirer le bouchon d'obturation à l'aide de pinces à bec fin.

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE : Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 ^1/2 " à 2" (38 mm à 50 mm) (non fournie).

1. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.

Option D : Sans broyeur de déchets – avec brise-siphon

1. Raccorder l'extrémité en caoutchouc du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.

REMARQUE : Ne pas couper la section ondulée.

1. Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1½" à 2" (38 mm à 50 mm) (non fournie).
2. Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.

Terminer l'installation

Vérifier l'absence de tout contact entre le fil ou le cordon d'alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.

AVERTISSEMENT

Risque de choc électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

1. Cordon d'alimentation électrique - brancher dans une prise à trois alvéoles reliée à la terre

Brancher l'appareil sur une prise 3 alvéoles reliée à la terre.

59. Reconnecter la source de courant électrique

Reconnecter l'alimentation électrique de la boîte de fusibles (fusible ou disjoncteur).

REMARQUE : Avec le panneau d'accès fermé, mettre le lave-vaisselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Après les deux premières minutes, déverrouiller la porte ; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lave-vaisselle. Vérifier que le lave-vaisselle fonctionne correctement.

Installation du panneau d'accès

- Pour le plastique, commencer à l'étape 60 - Pour le métal, commencer à l'étape 63

Panneau en plastique :

1. Réinstaller le panneau d'accès et les dispositifs de fixation

Placer le panneau d'accès en plastique contre le pied du lave-vaisselle. S'assurer que l'isolant ne dérange pas le flotteur.

1. Inspecter le bord du panneau d'accès

Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

1. Serrer les dispositifs de fixation

À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboîter. L'encoche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboîtés. Passer à l'étape 65.

Panneau métallique :

1. Réinstaller les panneaux d'accès

Placer le panneau contre le pied du lave-vaisselle. À l'aide d'un tournevis Phillips ou d'un tournevis de 14 ", réinstaller les vis à travers les trous du panneau d'accès.

1. Inspecter le bord inférieur du panneau d'accès

Vérifier que la bordure inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.

1. Resserrer les vis

Serrer les vis du panneau d'accès.

Contrôle du fonctionnement

■Lire le guide d'utilisation du lave-vaisselle compris avec le lave-vaisselle. ■Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.

Si le lave-vaisselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaisselle et consulter la section "Si le lave-vaisselle ne fonctionne pas".

Si le lave-vaisselle NE fonctionne PAS

Essayer d'abord les solutions suggérées ici pour éviter le coût d'une intervention de dépannage.

■Un disjoncteur est-il ouvert ou un fusible grillé? ■La porte est-elle bien fermée et enclenchée? ■Le programme a-t-il été correctement sélectionné pour que le lave-vaisselle puisse se mettre en marche? ■L'arrivée d'eau est-elle ouverte?

Si aucune de ces solutions ne fonctionne, veuillez consulter le guide d'utilisation pour obtenir les renseignements de contact pour l'entretien.

Conseils supplémentaires

Prévoir des durées de séchage plus longues. La durée d'exécution des programmes du nouveau lave-vaisselle est d'environ 2 à 5 heures par charge, mais il utilise presque 40 % moins d'énergie que des modèles plus anciens. Conçu pour une faible consommation d'ensemble avec un moteur à faible consommation d'énergie, le lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont dotés d'un capteur optique de niveau d'eau ; pour ces modèles, le premier programme doit se calibrer en fonction du capteur optique et est donc plus long que les autres. La sélection de certaines options peut entraîner l'allongement de la durée du programme et mener à une durée totale de plus de 3 heures et demie.

L'agent de rinçage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinçage. Un lave-vaisselle éconergétique consomme moins d'eau et d'énergie. Il dépend donc de l'effet "nappe d'eau" d'un agent de rinçage pour fournir un bon séchage.

Il est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote : Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), refermer la porte dans les 3 secondes qui suivent. Si l'on ne ferme pas la porte dans les 3 secondes qui suivent, le témoin lumineux Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
