KUWL214KPA - Réfrigérateur à boisson KITCHENAID - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur à boisson
Marque	KitchenAid
Modèle	KUWL214KPA
Capacité	Jusqu'à 53 bouteilles (750 mL) selon la configuration
Zones de température	Deux zones indépendantes
Plage de température (zone supérieure)	42 °F à 54 °F (5 °C à 12 °C)
Plage de température (zone inférieure)	42 °F à 64 °F (5 °C à 17 °C)
Préréglages de vin	Assortiment, Champagne, Vin rouge, Vin doux, Vin blanc
Dimensions (L x H x P)	60,72 x 87,32 x 60,01 cm (23 7/8 x 34 3/8 x 23 5/8 po)
Dimensions de l'ouverture (min)	60,96 x 87,6 x 60,96 cm (24 x 34 1/2 x 24 po)
Poids	Environ 45 kg (100 lb)
Alimentation électrique	115 V, 60 Hz, 15 A ou 20 A, prise à 3 broches avec mise à la terre
Longueur du cordon d'alimentation	152,4 cm (60 po)
Fonctions de commande	Éclairage automatique, verrouillage, mode Sabbat, alarme température, alarme porte ouverte, mode exposition
Étagères	6 porte-bouteilles amovibles (1-5 : 8 bouteilles de 750 mm, 6 : 5 bouteilles de grand diamètre)
Matériau extérieur	Acier inoxydable ou panneau décoratif personnalisé
Panneau décoratif	Plein (max 9,07 kg) ou verre (max 4,54 kg), épaisseur 19 mm (3/4 po)
Entretien	Nettoyage mensuel intérieur, nettoyage des serpentins du condenseur tous les 2 mois
Accessoires disponibles	Nettoyant et poli pour acier inoxydable (pièce n° 4396095)
Sécurité	Mise à la terre, pas d'adaptateur, pas de rallonge, deux personnes pour le déplacement

FOIRE AUX QUESTIONS - KUWL214KPA KITCHENAID

La cave à vin ne fonctionne pas. Que faire ?

Vérifiez que le cordon d'alimentation est branché sur une prise à 3 alvéoles reliée à la terre. Assurez-vous que la prise fonctionne (testez avec une lampe). Vérifiez le fusible ou le disjoncteur. Enfin, confirmez que les commandes sont activées (appuyez sur COOL ON pendant 3 secondes).

Le moteur semble fonctionner trop longtemps. Est-ce normal ?

Oui, dans des conditions chaudes ou si la porte est ouverte fréquemment, le moteur fonctionne plus longtemps (40 à 80 % du temps). Assurez-vous que les serpentins du condenseur sont propres et que la porte ferme bien.

Comment régler la température de la cave à vin ?

Utilisez les touches + et - sur le panneau de commande. La zone supérieure se règle de 42 °F à 54 °F (5 °C à 12 °C), la zone inférieure de 42 °F à 64 °F (5 °C à 17 °C). Attendez 24 heures entre les réglages.

Que signifient les préréglages de vin ?

Les préréglages sont : Assortiment (54 °F/12 °C), Champagne (46 °F/7 °C), Vin rouge (64 °F/17 °C), Vin doux (42 °F/5 °C), Vin blanc (50 °F/10 °C). Ils règlent automatiquement la température recommandée.

Comment activer le mode Sabbat ?

Appuyez sur la touche SABBATH pendant 3 secondes. Ce mode désactive les lumières et les alarmes tout en maintenant la température. Pour sortir, appuyez à nouveau 3 secondes.

La porte ne ferme pas complètement. Que vérifier ?

Assurez-vous que les porte-bouteilles sont bien en place. Si le joint colle, nettoyez-le avec un chiffon doux et appliquez une fine couche de paraffine.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil, retirez les porte-bouteilles. Nettoyez avec une éponge douce et un détergent doux dans de l'eau tiède. Pour les odeurs, utilisez 2 c. à soupe de bicarbonate par litre d'eau. N'utilisez pas de nettoyants abrasifs.

Comment nettoyer les serpentins du condenseur ?

Retirez la grille de la base (2 vis). Utilisez un aspirateur ou une brosse douce pour enlever la poussière. Effectuez cette opération tous les 2 mois pour économiser de l'énergie.

Que faire en cas d'alarme de température ?

L'alarme sonore se déclenche si la température dépasse 70 °F (21 °C) pendant plus de 4 heures. Appuyez sur Reset Alarm pour l'arrêter. Si le problème persiste, vérifiez la fermeture de la porte et la propreté du condenseur.

Comment installer un panneau décoratif personnalisé ?

Fabriquez un panneau de 19 mm d'épaisseur (max 20 lb plein, 10 lb verre). Ouvrez la porte à 90°, retirez les coins du joint, fixez le panneau avec 8 vis M4 x 30 fournies (2 par coin). Remettez le joint en place.

MODE D'EMPLOI KUWL214KPA KITCHENAID

Guide d'utilisation et d'entretien et instructions d'installation

Pour des questions sur les fonctionnalités, fonctionnement/performance, pièces, accessoires ou service, appelez le: 1-800-422-1230 ou visitez notre site Web à … www.kitchenAid.com

Au Canada, pour assistance, installation ou service, composez le 1-800-807-6777 ou visitez notre site web à... www. KitchenAid. ca

TABLE des matières

SÉCURITÉ DE LA CAVE À VIN 15

Mise au rebut de votre vieille cave à vin 16

EXIGENCES D'INSTALLATION 16

Outils et Pièces 16

Exigences d'Emplacement 16

Dimensions du produit 17

Panneau Décoratif Personnalisé 17

Poignées (Facultatif) 18

Spécifications Électriques. 18

Instructions d'installation 18

Déballage de la Cave à Vin 18

Installation du Panneau Personnelisé 19

Installation et Fermeture de la Porte 20

UTILISATION DE LA CAVE À VIN 20

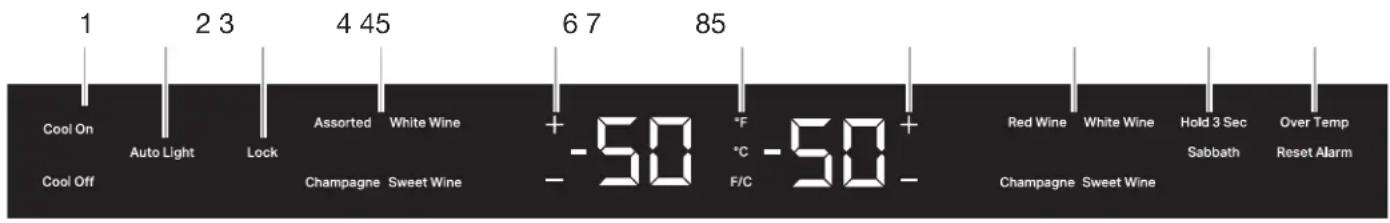

Commandes 20

Sons normaux 21

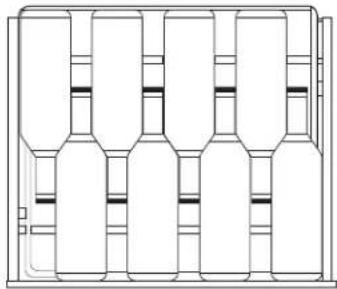

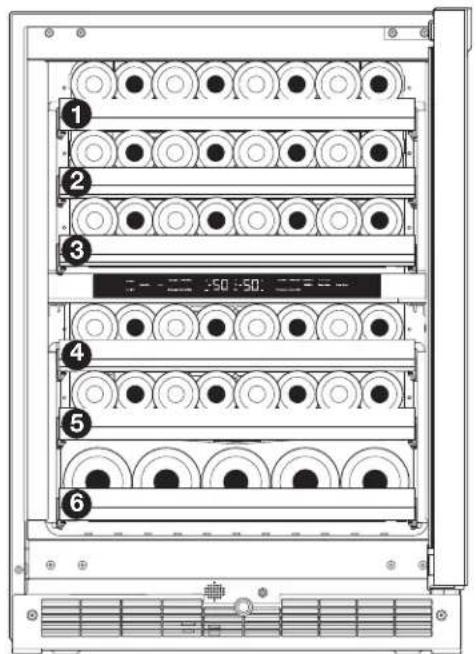

Stockage dans la Cave à Vin 22

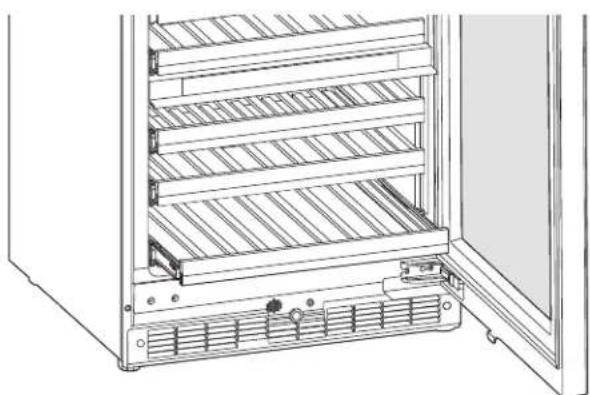

Porte-Bouteilles 22

ENTRETIEN ET NETTOYAGE 23

Nettoyage 23

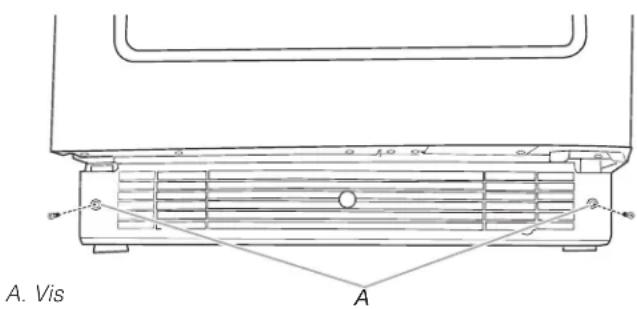

Enlever la Grille de la Base 23

Entretien Avant les Vacances 24

Précautions à Prendre Avant un Déménagement 24

DEPANNAGE 24

ASSISTANCE 26

Aux États-Unis 26

Au Canada 26

Accessoires 26

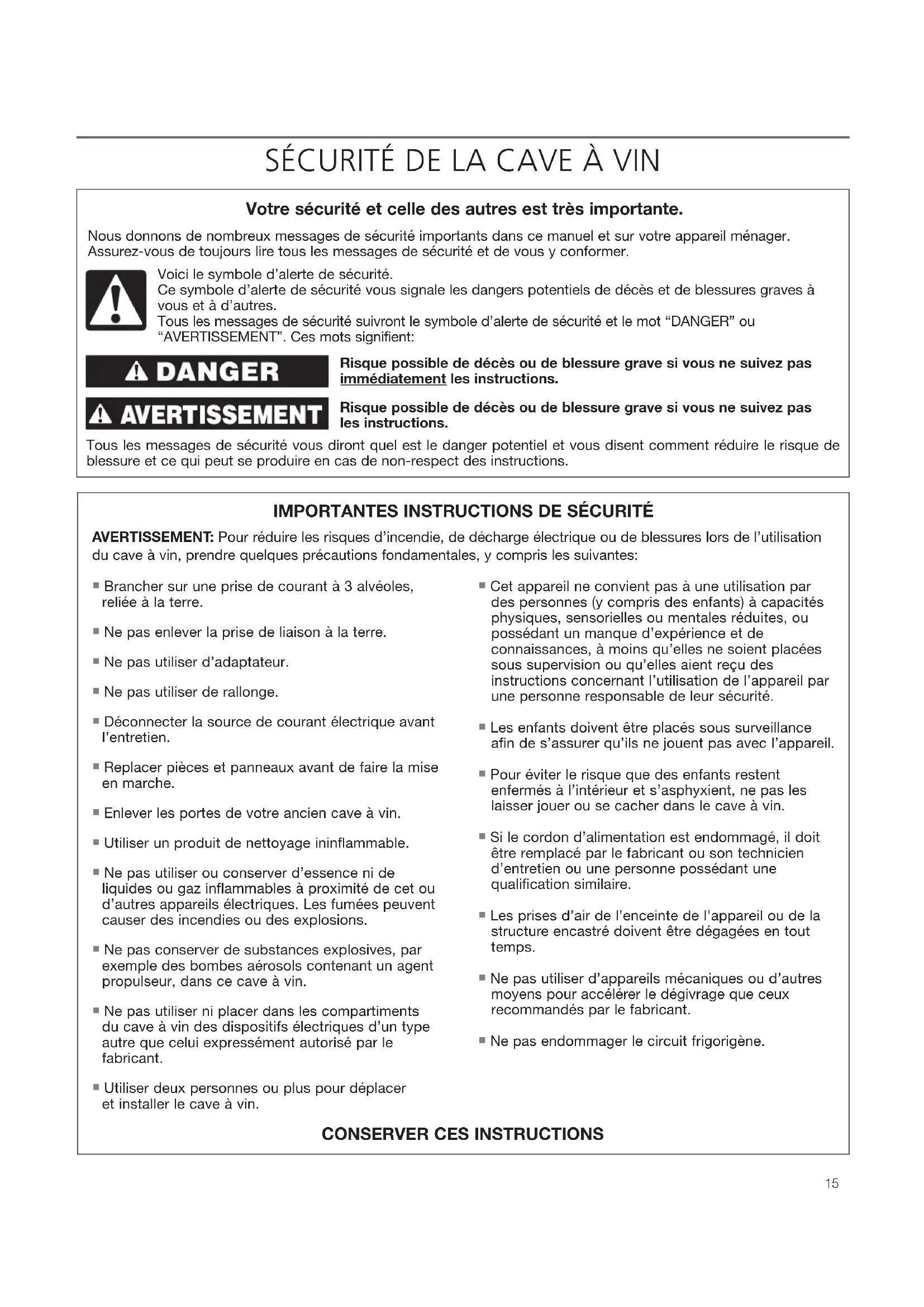

Sécurité de la CAVE à vin

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager.

Assurez-vous de tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient:

Avertissement

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

Instructions de sécurité importantes

AVERTISSEMENT: Pour réduire les risques d'incendie, de décharge électrique ou de blessures lors de l'utilisation du cave à vin, prendre quelques précautions fondamentales, y compris les suivantes:

• Brancher sur une prise de courant à 3 alvéoles, reliée à la terre.
• Ne pas enlever la prise de liaison à la terre.
• Ne pas utiliser d'adaptateur.
• Ne pas utiliser de rallonge.
• Déconnecter la source de courant électrique avant l'entretien.
• Remplacement pièces et panneaux avant de faire la mise en marche. Enlever les portes de votre ancien cave à vin. Utiliser un produit de nettoyage ininflammable.
• Ne pas utiliser ou d'essence ni de liquides ou gaz inflammables à proximité de cet ou autres appareils électriques. Les fumées peuvent causer des incendies ou des explosions.
• Ne pas conserver de substances explosives, par exemple des bombes aerosols contenant un agent propulseur, dans ce cave à vin.
• Ne pas utiliser ni placer dans les compartiments du cave à vin des dispositifs électriques d'un type autre que celui expressé
• Cet apparéil ne convient pas à une utilisation par des personnes (y compris des enfants) à capacités physiques, sensorielles ou mentales réduites, ou possédant un manque d'expérience et de connaissances, à moins qu'elles ne soient placées sous supervision ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil par une personne responsable de leur sécurité.
• Les enfants doivent être placés sous surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil. Pour éviter le risque que des enfants restent enfermés à l'intérieur et s'asphyxient, ne pas les laisser jouer ou se cacher dans le cave à vin. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son technicien d'entretien ou une personne possédant une qualification similaire.
• Les prises d'air de l'enceinte de l'appareil ou de la structure encastrée doivent être dégagées en tout temps.
• Ne pas utiliser d'appareils mécaniques ou d'autres moyens pour accélérer le dégivrage que ceux recommendés par le fabricant. Ne pas endommager le circuit frigorigène.

Mise au rebut de votre vieille cave à vin

Avertissement: risque de coincement de l'enfant. avant de jeter votre ancien cave à vin:

Enlevez les portes. Laissez les étagères en place afin que les enfants ne puissent pas facilement grimper à l'intérieur.

Risque de suffoquer

Enlever les portes ou le couvercle de votre vieux appareil.

Le non-respect de cette instruction peut causer un décès ou des lésions cérébrales.

IMPORTANT: Le risque qu'un enfant puisse se retrouver coincé et suffoquer n'est pas chose du passé. Les caves à vin jetés ou abandonnés restent dangereux, même s'ils ne restent à l'extérieur que pour "quelques jours seulement". Si l'ancien cave à vin doit être mis au rebut, suivre les instructions suivantes afin d'éviter les accidents.

Renseignements importants à propos de la mise au rebut des filtres réfrigérants:

Mettre le réfrigerateur au rebut conformément à la réglementation fédérale et locale. Les fluides réfrigérants doivent être évacués par un technicien certifié et agréé par l'EPA conformément aux procédures établies.

Exigences d'installation

Outils et Pièces

Rassembler les outils et pièces nécessaires avant d'entreprendre l'installation.

Outils et pièces nécessaires:

Tournevis à tête cruciforme. - Panneau de porte decoratif personnalisé - voir la section "Dimensions du panneau decoratif personnalisé". - Poignée personnalisée et matériel de fixation (facultatif).

Pièces fournies:

8 vis fraisées de M4 x 30.

Risque d'explosion

Garder les matériaux et les vapeurs inflammables, telle que l'essence, loin de la cave à vin.

Le non-respect de cette instruction peut causer un décès, une explosion ou un incendie.

IMPORTANT: Cet appareil est destiné à un usage domestique et à d'autres usages similaires comme:

• Espace de cuisine pour personnel de boutiques, bureaux et autres environnements professionnels. Fermes et par les clients des hôtels, motels et autres environnements de type résidentiel. Environnements de type chambres d'hôtes.
• Banquets et autres utilisations non commerciales similaires.

Remarques:

Lorsqu'on souhaite placer la cave à vin en affleurement avec la façade des armoires inférieurs, enlever toutes les moulures et plinthes à l'arrière de l'ouverture. Voir "Dimensions du produit" et plus loin dans cette section "Dimensions de l'ouverture". Il est conseillé de ne pas installer la cave à vin près d'un four, d'un radiateur ou de toute autre source de chaleur. - Ne pas installer l'appareil dans un endroit où la température pourrait descendre sous 55°F (13^). Pour le meilleur rendement, ne pas installer la cave à vin derrière une porte d'armoire ni obstruer la grille de la base.

Dimensions de l'ouverture:

• Les dimensions de hauteur indiquées correspondent à la configuration selon laquelle les pieds de nivellement sont déployés à la hauteur minimale.

REMARQUE: Lorsque les pieds de nivellement sont complètement déployés, ajouter 5/8" (15 mm) aux dimensions de hauteur. Voir la section "Dimensions du produit".

Si le plancher de l'ouverture n'est pas au même niveau que le plancher de la cuisine, installer des cales pour établir un niveau uniforme avec le plancher de la cuisine.

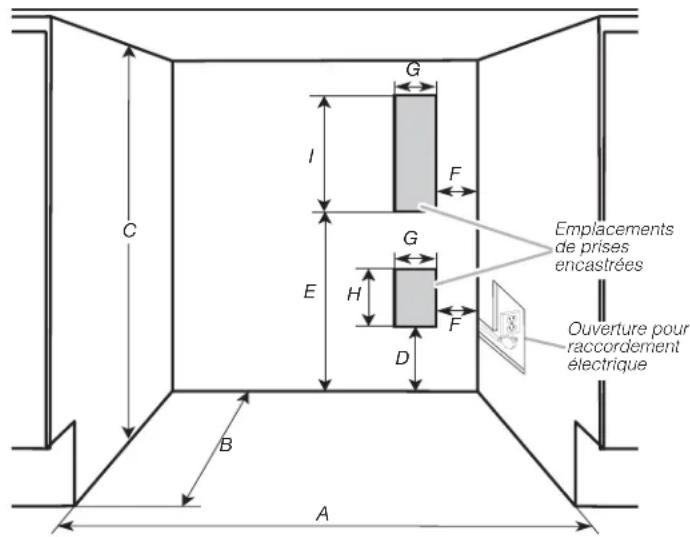

Dimensions de l'ouverture et de l'emplacement pour raccordement électrique
Largeur de l'ouverture - A	24" (60.96 cm) min.
Profondeur de l'ouverture - B	24" (60.96 cm) min.
Hauteur de l'ouverture - C	341/2" (87.6 cm) min. 35" (88.9 cm) max.
Dimension - D	121/16" (30.64 cm)
Dimension - E 21	3/4" (55.16 cm)
Dimension - F 1	3/4" (4.44 cm)
Dimension - G 3" (7.55 cm)
Dimension - H 4	1/2" (11.37 cm)
Dimension - I 9	1/4" (23.47 cm)

Pour une installation en affleurement, la prise de courant peut être installée dans des armoires adjacentes avec une découpe du côté du cordon d'alimentation pour l'acheminement du cordon d'alimentation.

La prise de courant peut également être encastrée sur le mur adjacent derrière l'appareil, conformément aux emplacements recommandés pour les prises dans l'illustration ci-dessus.

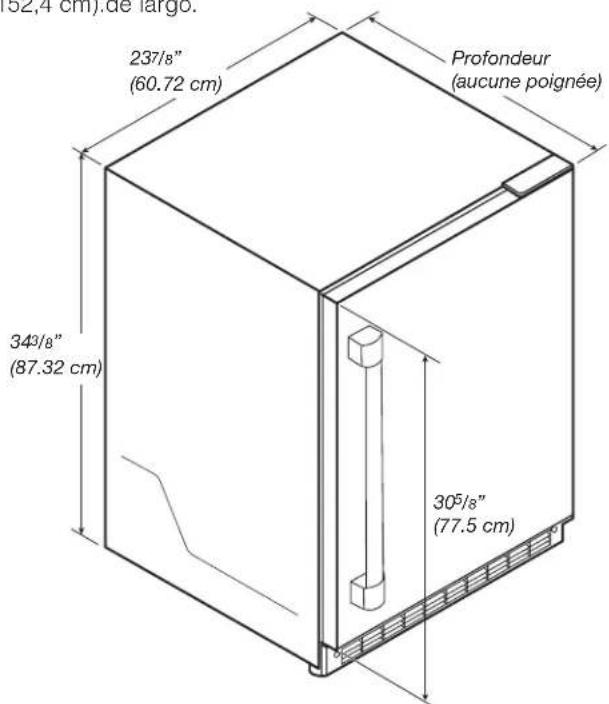

Dimensions du produit

Produit entier
Largeur (jusqu'au cache charnière)	237/8" (60.72 cm)
Hauteur (jusqu'au cache charnière)	343/8" (87.32 cm)
Profondeur des modèles compatibles avec les panneaux (avec panneau de 3/4" et sans poignée)	2313/16" (60.5 cm)
Hauteur de porte	305/8" (77.75 cm)
Profondeur (sans poignée)	235/8" (60.01 cm)

REMARQUE: La longueur du cordon d'alimentation est de 60" (152,4 cm). de largo.

Panneau décoratif personnalisé

REMARQUE: Pour les modèles standards en acier inoxydable ou avec porte en verre, passer ces instructions et commencer directement à la section "Spécifications électriques".

Pour l'installation d'un panneau décoratif personnalisé, l'installateur devra fabriquer lui-même le panneau ou consulter un ébeniste ou menuisier qualifié. Consulter le dessin des dimensions pour les spécifications du panneau.

Important:

L'épaisseur du panneau décoratif doit être de 3/4" (19 mm). Le poids du panneau décoratif plein personnalisé ne doit pas dépasser 20 lb (9,07 kg). Le poids du panneau décoratif en verre personnalisé ne doit pas dépasser 10 lb (4,54 kg). - Un panneau décoratif pesant plus que la limite recommandée risque d'endommager l'appareil.

Panneau décoratif plein personnalisé - préparation:

Fabriquer le panneau décoratif personnalisé en utilisant les dimensions indiquées dans l'illustration. Dimensions du panneau décoratif plein personnalisé et position des charnières. Les zones foncées doivent être creusées de 1/2'' (12 mm) comme indiqué.

IMPORTANT: L'illustration suivante présente un panneau personnalisé pour une porte dont les charnières sont installées du côté droit. Si les charnières de votre cave à vin sont installées du côté gauche, faire tourner le cadre personnalisé de pour que les marques de charnière se retrouvent du côté gauche.

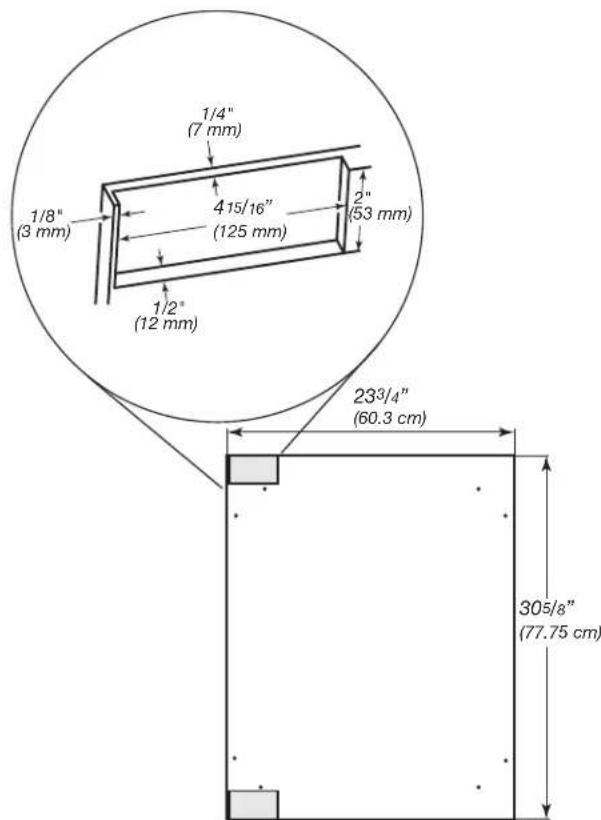

Dimensions du panneau décoratif plein personnalisé et position des charnières.

Panneau décoratif en verre personnalisé - préparation:

Fabriquer le panneau décoratif personnalisé en utilisant les dimensions indiquées dans l'illustration. Dimensions du panneau décoratif en verre personnalisé et position des charnières. Les zones foncées doivent être creuses de 1/2'' (12 mm) comme indiqué.

IMPORTANT: L'illustration suivante présente un panneau personnalisé pour une porte dont les charnières sont installées du côté droit. Si les charnières de votre cave à vin sont installées du côté gauche, faire tourner le cadre personnalisé de pour que les marques de charnière se retrouvent du côté gauche.

Dimensions du panneau décoratif en verre personnalisé et position des charnières.

Poignées (facultatif)

Des poignées personnalisées sont habituellement fixées seulement sur le panneau de porte personnalisé.

Consulter les instructions reçues avec la trousse de poignée KitchenAid pour installer ces poignées sur les panneaux de bois personnalisés.

Les poignées personnalisées doivent être installées sur le panneau de porte à l'aide de trous fraisés, avant d'installer le panneau sur la porte du cave à vin.

Risque de décharge électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Avant de placer la cave à vin à son emplacement final, il est important de s'assurer d'avoir la connexion électrique appropriée.

Méthode recommandée de mise à la terre:

Chaque appareil doit être alimenté par un circuit à 115 VAC à 60Hz relié à la terre et protégé par un fusible de 15 A ou 20 A. Il est recommandé d'utiliser un circuit distinct pour alimenter uniquement la cave à vin. Utiliser une prise de courant dont l'alimentation ne peut pas être interrompue par un interrupteur. Ne pas utiliser de rallonge.

REMARQUE: Avant d'exécuter tout type d'installation, de nettoyage ou de remplacement d'une ampoule d'éclairage, débrancher la cave à vin ou déconnecter la source de courant électrique.

Instructions d'installation

Déballage de la Cave à Vin

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer ou désinstaller l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Avant d'utiliser la cave à vin, tous les matériaux d'emballage doivent être enlevés et l'intérieur doit être nettoyé.

Enlever tout résidu de ruban adhesif et de colle des surfaces avant de mettre en marche la cave à vin. Frotter une petite quantité de savon à vaisselle liquide avec ses doigts sur tout adhésif et essuyer avec de l'eau chaude pour enlever. - Ne pas utiliser d'instruments coupants, d'alcool à friction, de liquides inflammables ou de nettoyants abrasifs pour enlever le ruban adhésif ou la colle. Ces produits peuvent

endommager les surfaces de la cave à vin. Pour plus de renseignements, voir la section "Sécurité de la cave à vin".

• Jeter ou recycler tous les matériaux d'emballage.
• Une fois que tous les matériaux d'emballage ont été retirés, nettoyer l'intérieur de la cave à vin. Consulter les instructions de nettoyage dans la section "Nettoyage".

REMARQUE: Pour les modèles standards en acier inoxydable ou avec porte en verre, passer la section "Fermeture de la porte".

Important:

• Réaliser le panneau décoratif personnelisé selon les spécifi cations de la section "Panneau décoratif personnelisé". KitchenAid n'est pas responsable des opérations d'enlèvement et de réinstallation des moulures ou panneaux décoratifs qui entraveraient l'accès au cave à vin lors d'une intervention de réparation.

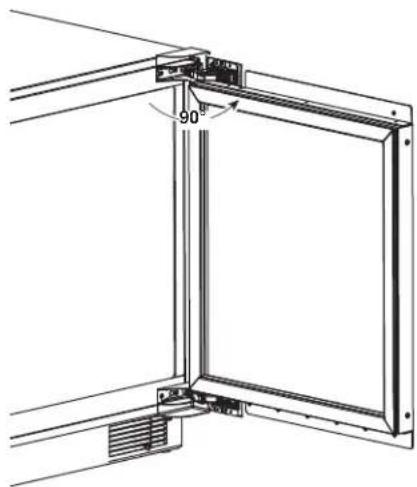

• Ouvrir complètement la porte.

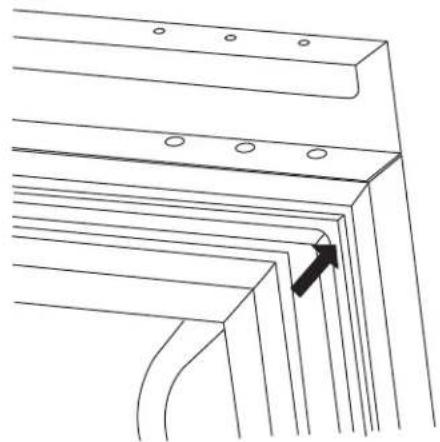

1. Retirer le joint d'étanchéité des coins de la porte en tirant doucement jusqu'à ce que les deux trous de vis dans chaque coin de la porte soient visibles.

REMARQUE: Le joint d'étanchéité n'a pas besoin d'être enlevé de la porte, seulement les coins.

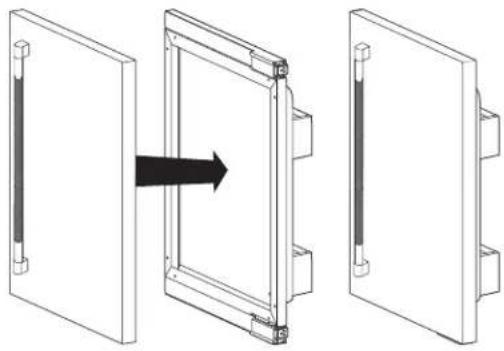

1. À deux personnes, maintenir le panneau personnalisé contre la porte. S'assurer que les charnières du haut et du bas s'insèrent parfaitement dans les fentes au dos du panneau personnalisé.

REMARQUE: Les poignées doivent être installées sur le panneau de porte avant d'installer ce dernier sur la porte du cave à vin.

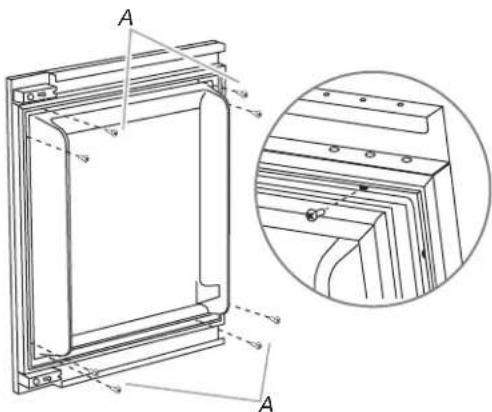

1. Fixer le panneau perforé sur la porte à l'aide de deux vis à bois (fournies dans l'ensemble d'installation) à chaque coin.

A. Vis à tête fraisée M4 x 30 (incluses dans la trousse d'installation) 5. Appuyer fermement sur le joint pour le remettre à sa place.

A. Trous de vis B. Joint d'étanchéité

Installation et fermeture de la porte

La cave à vin dispose de quatre pieds de nivellement. Si la cave à vin semble instable ou si vous désirez que la porte se ferme plus facilement, ajustez l'inclinaison de la cave à vin en observant les instructions ci-dessous.

Risque de décharge électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

1. Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre.

Risque du poids excessif

Utiliser deux personnes ou plus pour déplacer et installer ou désinstaller l'appareil.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

Déplacement de votre cave à vin:

Votre cave à vin est lourde. Lors du déplacement de la cave à vin pour un nettoyage, un entretien ou réparation, veiller à recouvrir le plancher avec du carton ou un panneau de fibre dur pour éviter qu'il ne subisse tout dommage.

Toujours tirer la cave à vin tout droit lors du déplacement. Ne pas incliner la cave à vin d'un côté ou de l'autre ni la "faire marcher" en essayant de la déplacer, car le plancher pourrait être endommagé.

1. Déplacer la cave à vin à son emplacement définitif.
2. Tourner les pieds de réglage de l'aplomb vers la droite pour abaisser la cave à vin ou tourner les pieds de réglage de l'aplomb vers la gauche pour la soulever. Il peut être nécessaire de tourner les pieds de nivellement plusieurs fois pour ajuster l'inclinaison de la cave à vin.

REMARQUE: Si une autre personne pousse le haut de la cave à vin, le poids devient moins lourd sur les pieds de nivellement, ce qui rend plus facile l'ajustement des pieds d'aplomb.

1. Ouvrir la porte et s'assurer qu'elle ferme comme vous le désirez. Sinon, incliner la cave à vin un peu plus vers l'arrière en tournant les deux vis de nivellement avant vers la droite. Plusieurs tours peuvent être nécessaires et il convient de tourner les deux vis de réglage de l'aplomb de façon égale.

Remarque:

Lorsque on met en marche la cave à vin pour la première fois, la température est réglée par défaut sur le réglage recommandé. Il y a deux commandes réglables de la température, une pour chaque compartiment. Le clavier tactile de température et de prééglage gauche commande la température du compartiment supérieur. Le clavier tactile de température et de prééglage droit commande la température du compartiment inférieur.

1. Mise en marche/arrêt de la commande

La première fois que la cave à vin est branchée, la commande est réglée en mode Cool Off (refroidissement désactivé). Cool On (refroidissement activé) et Cool Off (refroidissement désactivé) sont les seules options affichées.

Appuyer sur COOL ON (refroidissement activé) pendant 3 secondes pour permettre en marche la cave à vin. Tous les menus et les réglages de température recommandés s'affichent.

2. Option d'eclairage automatique

Comporte un capteur de proximité dans la grille de base qui augmente automatiquement l'éclairage de l'afficheur intérieur à DEL lorsqu'un mouvement est détecté. Lorsque

Auto Light

Plus aucun mouvement n'est détecté, la lampe intérieure s'éteint au bout de 2 minutes.

• Appuyer sur l'option AUTO LIGHT (lampe auto) pour activer cette caractéristique. Lorsque la fonction AUTO LIGHT (lampe auto) n'est pas activée, la lampe d'intérieur ne s'allume que lorsque la porte est ouverte.

REMARQUE: La température de la cave à vin augmente légèrement si la lumière est laissée allumée pendant une période prolongée.

3. Verrouillage des commandes

Évitez les changements de température inattendus et facilitez le nettoyage des commandes.

Pour activer le mode de verrouillage, appuyer sur LOCK (verrouillage) pendant 3 secondes. Après le compte à rebours, tous les autres affichages s'éteignent et deviennent indisponibles sauf Cool On (refroidissement activé), Cool Off (refroidissement désactivé) et Lock (verrouillage).

4. Utilisation des préréglages

Pour toute commodité, la cave à vin est également équipée de commandes préréglées à des températures d'entreposage recommandées pour des vins spécifiques. En appuyant sur une option de préréglage, la temperature sera régée au niveau recommandé pour un vin spécifique:

Assorted (assortiment): 54 °F (12 °C)

Champagne: 46 °F (7 °C)

Red wine (Vin rouge): 64 °F (17 °C)

Sweet wine (Vin doux): 42 °F (5 °C)

White wine (Vin blanc): 50 °F (10 °C)

5. Réglage des températures

Pour ajuster les réglages de température, appuyer sur la touche "+" (plus) ou "-" (moins) jusqu'à ce que la température désirée soit atteinte. La commande est re le vin est à la température id

Remarque:

• La température régée pour la cave à vin est de 50°F (10^) pour le compartement supérieur et le compartement inférieur. La gamme de réglage pour le compartement supérieur varie de 42°F à 54°F (5^ à 12^) et de 42°F à 64°F (5^ à 17^) pour le compartement inférieur.
• Attendre au moins 24 heures entre les réglages pour que les produits s'adaptent. Vérifier de nouveau la température avant de procéder à d'autres réglages.

6. Visualisation de la température en degrés celsius/fahrenheit

Appuyer sur la touche tactile F/C pour alterner l'affichage de la température en degrés Fahrenheit ou en degrés Celsius. Le témoin correspondant s'allumera.

7. Mode sabbat

Permet d'ouvrir ou de fermer la porte de la cave à vin le jour du sabbat ou lors d'autres fêtes religieuses sans allumer ou éteindre directement les lumières, les affichages numériques, les ventilateurs, les vannes, les

tonalités ou les alarmes. En sélectionnant cette caractéristique, les points de réglage de température restent inchangés, mais les lumières du panneau de commande, les lampes intérieures et les signaux sonores du panneau de commande sont désactivés. Pour un fonctionnement plus efficace de la cave à vin, il est recommandé de sortir du mode Sabbat lorsque celui-ci n'est plus nécessaire.

Appuyer sur SABBATH (Sabbat) pendant 3 secondes pour activer la caractéristique. Avant le compte à rebours de 3 secondes, la caractéristique s'active et tous les autres affichages s'éteignent. Appuyer sur SABBATH (Sabbat) pendant 3 secondes pour désactiver la caractéristique et activer l'affichage.

8. Alarme de dépassement de température

La caractéristique de dépassement de la température est concise pour vous avertir lorsque la température de la cave à vin dépasse 70°F (21^) pendant plus de 4 heures. L'alarme sonore s'est automatiquement lorsque la température revient à la normale. Pour vous avertir d'un dépassement de température, le témoin lumineux continue de clignoter jusqu'à ce que l'on appuie sur la touche Reset Alarm (réinitialisation de l'alarme).

Si le dépassement de température persiste après une réinitialisation de l'alarme de dépassement de température, le témoin lumineux continue de se réactiver toutes les 4 heures jusqu'à ce que la temperature de la cave à vin descende en-dessous de 70°F (21^).

REMARQUE: Ces caractéristiques ne s'affichent pas sur la commande à moins que la température de la cave à vin dépasse 70°F (21^) et que l'alarme doit être réinitialisée.

9. Alarme de porte ouverte

Permet d'éviter que le vin ne se gâte en donnant une alerte sonore et visuelle si la porte reste ouverte pendant 5 minutes. Si la porte est laissée ouverte pendant plus de 5 minutes, l'avertisseur retentira toutes les 2 minutes jusqu'à ce que l'on ferme la porte ou que l'on appuie sur n'importe quelle touche.

10. Mode d'exposition

Ce mode est utilisé uniquement lorsque la cave à vin est en exposition dans le magasin. Pour activer le mode d'Exposition, maintenez les touches Cool On et Sabbath en même temps pendant 3 secondes. Si l'on active involontairement le mode d'exposition, "Cool Off" (refroidissement désactivé) s'allume sur l'affichage et les commandes semblent fonctionner. Sortir du mode d'exposition en appuyant simultanément sur Cool On (refroidissement activé) et SABBATH (Sabbat) pendant 3 secondes.

Sons normaux

Il est possible que la cave à vin neuve émette des sons que l'appareil précédent ne produisait pas. Comme ces sons sont nouveaux, ils peuvent vous inquiéter. La plupart de ces nouveaux sons sont normaux. Les sons peuvent vous sembler plus forts avec des surfaces dures telles que le plancher et les structures adjacentes. Les descriptions suivantes indiquent le genre de sons et leur cause possible.

La cave à vin est donc pour fonctionner de manière plus efficace afin de conserver votre vin aux températures désirées et de réduire la consommation d'énergie.

Le compresseur et les ventilateurs à haute efficacité peuvent faire fonctionner toute cave à vin plus longtemps que l'ancienne. Il se peut également que vous entendiez un bruit saccadé ou aigu provenant du compresseur ou des ventilateurs qui se règlent pour optimiser la performance.

• Des vibrations sonores peuvent provenir de l'écoulement du réfrigérant ou d'articles placés dans la cave à vin.
• À la fin de chaque programme, il se peut que vous entendiez un gargouilllement attribuable au réfrigérant qui se trouve dans votre cave à vin.
• Vous pouvez entendre l'écoulement de l'eau dans le plat de récapuration d'eau de dégivrage lorsque la cave à vin dégivre.
• Vous pouvez entendre des déclics lorsque la cave à vin se met en marche ou s'arrête.

Stockage dans la cave à vin

REMARQUE: Pour une conservation optimale du vin, placer les vins blancs dans la partie supérieure de la cave à vin, les vins rosés au centre et les bouteilles de champagne/de plus grand diamètre dans la partie inférieure.

Porte-bouteilles 1-5: Pour stocker jusqu'à huit bouteilles de vin de 750 mL [diamètre inférieur ou égal à 3 1/8" (80 mm)]

Porte-bouteilles 6: Pour stocker jusqu'à cinq bouteilles de vin plus grandes [diamètre jusqu'à 3 3/4" (95 mm)].

Stockage de vins dans la cave à vin - porte-bouteilles 1 à 5:

REMARQUE: Le porte-bouteilles peut être utilisé pour ranger les bouteilles orientées dans les deux sens. Toutefois, pour optimiser le stockage, les bouteilles adjacentes doivent être orientées dans le sens opposé.

1. Débuter le stockage dans la cave à vin par la présence du porte-bouteilles du bas (5).
2. En commencerant par le cote gauche, placer la première bouteille sur le bas du porte-bouteilles, le goulot de la bouteille vers l'avant de la cave à vin.
3. Placer la bouteille suivante à côté, le goulot de la bouteille vers l'arrière de la cave à
4. Insérer le porte-bouteilles inférieur (le faire glisser) et tirer le porte-bouteilles suivant (4) vers l'extérieur.

1. Continuer à insérer les porte-bouteilles suivants un à un tel que décrit dans les étapes ci-dessus.

Stockage de vins dans la cave à vin - porte-bouteilles 6:

1. En commençant par le côté gauche du porte-bouteilles

inferieure, placer la première bouteille avec le goulot de la bouteille orienté vers l'avant de la cave à vin.

1. Continuer à placer les bouteilles restantes dans le même sens.

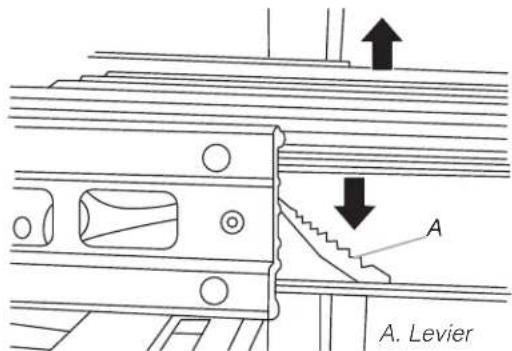

Retirer et replacer les porte-bouteilles:

1. Tirer le porte-bouteilles vers l'avant jusqu'à la butée.
2. Appuyer sur le levier gauche tout en levant le levier droit pour dégager le porte-bouteilles. Tirer le porte-bouteilles vers l'avant et le soulever hors de ses supports.

1. Réinstaller le porte-bouteilles en l'insérant dans les supports et en le faisant glisser jusqu'en butée.

Risque d'explosion

Risque d'incendie ou d'explosion.

Fluide frigorigène inflammable utilisée.

Ne pas utiliser d'appareils mécaniques pour dégivrer le réfrigérateur.

Ne pas perforer la tubulure de réfrigération.

Nettoyer la cave à vin une fois par mois pour empêcher une accumulation d'odeurs. Essuyer les réservoirs immédiatement.

Pour nettoyer la cave à vin:

1. Débrancher la cave à vin ou déconnecter la source de courant électrique.
2. Retirer tous les porte-bouteilles de l'intérieur de la cave à vin.
3. Laver à la main, rincer et sécher les pièces amovibles et les surfaces internes soigneusement. Utiliser une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Afin d'éviter d'endommager les tiges en bois et les garnitures, les essuyer avec une éponge propre ou un chiffon doux et de l'eau tiède. Ne pas utiliser de détergent ni immerger le porte-bouteilles tout entier dans l'eau lors du nettoyage.
4. Ne pas utiliser de nettoyants puissants ou abrasifs tels que les nettoyants à vitre en atomiseurs, nettoyants à recycler, liquides inflammables, cires nettoyantes, détergents concentrés, agents de blanchiment ou nettoyants contenant du pétrole sur les pièces en plastique, les garnitures internes et garnitures de portes ou sur les joints de portes. Ne pas utiliser d'étau-tout, de tampons à recycler ou d'autres outils de nettoyage abrasifs. Ces produits risquent d'égratigner ou d'endommager les matériaux. Pour aider à éliminer les odeurs, on peut laver les parois internes avec un mélange d'eau tiède et de bicarbonate de soude [2 c. à soupe pour 1 pte (26 g pour 0,95 L) d'eau].
5. Laver les surfaces extérieures en acier inoxydable et surfaces extérieures peintes avec une éponge propre ou un linge doux et un détergent doux dans de l'eau tiède. Ne pas utiliser de produits de nettoyage forts ou abrasifs, ni de nettoyants à base de chlore. Ces produits risquent d'égratigner ou d'endommager les matériaux. Séchez immédiatement avec un chiffon doux et sec pour absorber l'eau restante.

REMARQUE: Pour que votre cave à vin en acier inoxydable conserve son aspect neuf et pour enlever les petites égratignures ou marques, il est recommandé d'utiliser le nettoyant et poli pour acier inoxydable approuvé par le fabricant. Pour commander le nettoyant, voir la section "Accessoires".

Important:

• Ce nettoyant doit être utilisé sur les pièces en acier inoxydable uniquement!

Veiller à ce que le nettoyant et poli pour acier inoxydable n'entre pas en contact avec les pièces de plastique comme les garnitures, couvercles de distributeurs ou joints de porte. En cas de contact non intentionnel, nettoyer la pièce de plastique avec une éponge et un détergent doux dans de l'eau tiède. Séchez immédiatement avec un chiffon doux et sec pour absorber l'eau restante.

1. Réinstaller les porte-bouteilles.

Risque d'explosion

Risque d'incendie ou d'explosion causé par la perforation de la tubulure de réfrigération. Suivre avec attention les instructions de manipulation. Fluide frigorigène inflammable utilisé.

1. Retirer la grille de la base pour pouvoir accéder au condenseur aux fins de nettoyage. Se reporter à la section "Retrait de la grille de la base".
2. Nettoyer régulièrement les serpentins du condenseur. Ils sont situés derrière la grille de la base. Il se peut que les serpentins aient besoin d'être nettoyés tous les deux mois. Ce nettoyage peut aider à économiser de l'énergie.

Enlever la grille de la base

La grille de la base doit être retirée pour pouvoir accéder aux serpentins du condenseur lors du nettoyage.

Pour enlever la grille de la base:

1. Ouvrir la porte de la cave à vin.

1. À l'aide d'un tournevis à tête cruciforme, ôter les deux vis.
2. Retirer la grille de la base.

Pour replacer la grille de la base:

1. Ouvrir la porte de la cave à vin.
2. Positionner la grille de la base de façon à ce que les onglets soient alignés et que la grille de la base s'emboite. Reinstaller les deux vis. Serrer les vis.

Entretien avant les vacances

Si vous choisissez d'arrêter la cave à vin avant votre absence, suivez ces étapes.

1. Retirer toutes les bouteilles de la cave à vin.
2. Débrancher la cave à vin.
3. Nettoyer la cave à vin. Se reporter à la section "Nettoyage".
4. À l'aide d'un ruban adhésif, placer un bloc de caoutchouc ou de bois dans la partie supérieure de la porte de façon à ce qu'elle soit suffisamment ouverte pour permettre l'entrée d'air à l'intérieur, afin d'éviter l'accumulation d'odeur ou de moissure.

Précautions à prendre avant un déménagement

Lors du déplacement de la cave à vin dans une nouvelle habitation, suivez ces étapes pour préparer le déménagement.

1. Retirer toutes les bouteilles de la cave à vin.
2. Débrancher la cave à vin.
3. Nettoyer, essuyer et sécher à fond.
4. Retirer toutes les pièces amovibles, bien les envelopper et les attacher ensemble avec du ruban adhesif pour qu'elles ne bougent et ne s'entrechoquent pas durant le déménagement.
5. Fermer les portes à l'aide de ruban adhésif et fixer le cordon d'alimentation à la caisse de la cave à vin.

Lors de l'arrivée au nouveau domicile, remettre tout en place et consulter les "Instructions d'installation" fournies avec la cave à vin.

Dépannage

Essayer d'abord les solutions suggérées ici afin d'éviter le coût d'une intervention de dépannage inutile.

Avertissement

Risque de Décharge Électrique

Brancher sur une prise à 3 alvéoles reliée à la terre.

Ne pas enlever la broche de liaison à la terre.

Ne pas utiliser un adaptateur.

Ne pas utiliser un câble de rallonge.

Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.

Utilisation générale causes possibles et solutions recommandées

La cave à vin ne fonctionne pas

Le cordon d'alimentation électrique est-il débranché? Brancher l'appareil sur une prise à 3 alvéoles reliée à la terre. - La prise électrique fonctionne-t-elle? Brancher une lampe pour voir si la prise fonctionne. - Un fusible du domicile est-il grillé ou un disjoncteur s'est-il déclenché? - Remplacer le fusible ou remettre le disjoncteur en fonction. Si le problème persiste, appeler un électricien. - Les commandes sont-elles activées? S'assurer que les commandes de la cave à vin sont activées. Se reporter à la section "Commandes".

Le moteur semble fonctionner trop

• La température ambiante est-elle plus élevée que d'habitude? Prévoir que le moteur fonctionnera plus longtemps dans des conditions de chaleur. Pour des températures normales, prévoir que le moteur fonctionne à peu près 40% à 80% du temps. Dans des conditions plus chaudes, prévoir un fonctionnement encore plus fréquent. La porte est-elle ouverte fréquemment? Prévoir que le moteur fonctionne plus longtemps dans ce cas. Pour économiser de l'énergie, essayer de sortir tout ce dont on a besoin de la cave à vin en une fois. Placer les bouteilles de vin avec l'étiquette orientée vers le haut de sorte qu'elles soient faciles à tracer et fermer la porte dès que le vin a été retiré.

UTILISATION GÉNÉRALE	Causes Possibles et Solutions Recommandées
Le moteur semble fonctionner trop	■ Le réglage est-il correct pour les conditions existantes? Se reporter à la section "Commandes". ■ La porte est-elle bien fermée? Bien fermer la porte. Si elle ne ferme pas complètement, voir "La porte ne ferme pas complètement" plus loin dans cette section. ■ Les serpentins du condenseur sont-ils sales? Cette situation fait obstruction au transport de l'air et fait travailler davantage le moteur. Nettoyer les serpentins du condenseur. Se reporter à la section "Nettoyage".
TEMPÉRATURE ET HUMIDITÉ	Causes Possibles et Solutions Recommandées
La température est trop élevé	■ La porte est-elle ouverte féquement? Prévoir que la cave à vin deviendra tiède dans ce cas. Pour maintainir la cave à vin fraîche, essayer de sortir tout ce dont on a besoin de la cave à vin en une fois. Placer les bouteilles de vin avec l'étiquette orientée vers le haut de sorte qu'elle soient facés à trouver et fermer la porte dès que le vin a été retireé. ■ Le réglage est-il correct pour les conditions existantes? Se reporter à la section "Commandes". ■ La grille de la base est-elle obstruée? Pour le meilleur rendement, ne pas installer la cave à vin derrière une porte d'armoi ni obstruer la grille de la base.
Il y a accumulation d'humidité à l'intérieur	■ La porte est-elle ouverte féquement? Pour éviter une accumulation d'humidité, essayer de sortir de la cave à vin tout ce dont vous avez besoin en une fois, placer les bouteilles de vin avec l'étiquette orientée vers le haut de sorte qu'elle soient facés à trouver et fermer la porte dès que le vin a été retireé. Lorsque la porte est ouverte, l'humidité de l'air extérieur pénétre dans la cave à vin. Plus la porte est ouverte, plus l'humidité s'accumule rapidement,URTout lorsque la pièce est très humide. ■ La pièce est-elle humide? Il est normal que de l'humidité s'accumule à l'intérieur de la cave à vin lorsque l'air est humide. ■ Le réglage est-il correct pour les conditions existantes? Se reporter à la section "Commandes".
PORTE	Causes Possibles et Solutions Recommandées
	A AVENTISSEMENT
	Risque d'Explosion Utiliser un produit de nettoyage ininflammable. Le non-respect de cette instruction peut causeur un décès, une explosion ou un incendie.
La porte est difficile à ouvrir	■ Le joint est-il sale ou collant? Nettoyer le joint et la surface avec laquelle il est en contact. Frotter en appliquant une fi ne couche de paraffi ne sur le joint après le nettoyage.
La porte ne ferme pas complètement	■ Les porte-bouteilles sont-ils bien en place? Remettre les porte-bouteilles enonne position. Se reporter à la section "Porte-bouteilles" pour plus d'informations. ■ Le joint colle-t-il? Nettoyer le joint et la surface avec laquelle il est en contact. Frotter en appliquant une fi ne couche de paraffi ne sur le joint après le nettoyage.

Si vous avez besoin d'un entretien:

Avant de faire un appel pour assistance ou dépannage, vérifie la section "Dépannage". Cette vérification peut vous faire économiser le coût d'une intervention de dépannage. Pour de l'aide supplémentaire, suivez les instructions ci-dessous.

Avant d'appeler, avoir à portée de la main la date d'achat, ainsi que les numéros de modèle et de série complets de l'appareil. Ces renseignements nous aident à mieux répondre à votre demande. Consultez la page de garantie du présent manuel pour plus d'informations.

Si vous avez besoin de pièces de rechange:

Les composants doivent être replacés par des composants similaires et l'entretien doit être effectué par une personne d'entretien autorisée par l'usine, ce qui permettra de réduire les risques d'ignition possible causés par l'utilisation de mauvaises pièces ou le mauvais entretien.

Téléphoneur au Centre pour l'Experience de la clientèle de KitchenAid sans frais:1-800-422-1230.

Nos consultants fournissant de l'assistance pour:

• Caractéristiques et spécifications de notre gamme complète d'appareils ménagers.
• Renseignements d'installation.
• Procédés d'utilisation et d'entretien.
• Vente d'accessoires et de pièces de rechange. Assistance spécialisée au client (langue espagnole, malentendants, malvoyants, etc.).
• Les références aux concessionnaires, compagnies d'entretien et de réparation, et distributeurs de pièces de rechange locaux. Les techniciens d'entretien désignés par KitchenAid sont formés pour remplir la garantie des produits et fournir un service après garantie partout aux États-Unis.

Pour localiser la compagnie d'entretien désignée par KitchenAid dans votre région, vous pouvez également consulter les Pages jaunes.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à KitchenAid en soumettant toute question ou problème à:

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Au canada

Téléphoner sans frais au Centre pour l'expérience de la clientèle de KitchenAid Canada au : 1-800-807-6777.

Nos consultants fournissant de l'assistance pour:

• Caractéristiques et spécifications de notre gamme complète d'appareils ménagers.
• Procédés d'utilisation et d'entretien.
• Vente d'accessoires et de pièces de rechange.
• Les références aux concessionnaires, compagnies d'entretien et de réparation, et distributeurs de pièces de rechange locaux. Les techniciens d'entretien désignés par KitchenAid Canada sont formés pour remplir la garantie des produits et fournir un service après garantie, partout au Canada.

Pour plus d'assistance

Si vous avez besoin de plus d'assistance, vous pouvez écrire à KitchenAid Canada en soumettant toute question ou problème à:

KitchenAid Canada

Dans votre correspondance, veuillez indiquer un numéro de téléphone où l'on peut vous joindre dans la journée.

Accessoires

Les accessoires pour cave à vin suivants sont disponibles. Pour commander un accessoire, veuillez communiquer avec nous et demander le numéro de pièce correspondant.

Aux États-Unis, visitez notre site web à www.kitchenaid.com/accessories

ou composer le 1-800-442-9991.

Au Canada, visitez notre site web à www.whirlpoolparts.ca ou composer le 1-800-807-6777.

Nettoyant et poli pour acier inoxydable

Commander la pièce n° 4396095
