FOIRE AUX QUESTIONS - R19521 Vimar

Comment installer le Vimar R19521 ?

Pour installer le Vimar R19521, commencez par couper l'alimentation électrique. Ensuite, suivez le schéma de câblage fourni dans le manuel d'utilisation pour connecter les fils correctement. Fixez le produit au mur à l'aide des vis fournies.

Que faire si le Vimar R19521 ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est rétablie. Assurez-vous que tous les connexions sont bien serrées et qu'il n'y a pas de court-circuit. Si le problème persiste, consultez le service après-vente.

Le Vimar R19521 est-il compatible avec tous les types d'éclairage ?

Le Vimar R19521 est conçu pour être compatible avec la plupart des systèmes d'éclairage. Cependant, il est recommandé de vérifier les spécifications techniques pour assurer la compatibilité avec votre installation.

Comment régler la luminosité sur le Vimar R19521 ?

Pour régler la luminosité, utilisez le bouton de réglage situé sur le produit. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la luminosité et dans le sens inverse pour la diminuer.

Le Vimar R19521 peut-il être utilisé à l'extérieur ?

Le Vimar R19521 n'est pas conçu pour une utilisation en extérieur. Il est recommandé de l'utiliser uniquement dans des environnements intérieurs protégés.

Où puis-je trouver le manuel d'utilisation du Vimar R19521 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Vimar ou peut être fourni avec le produit au moment de l'achat.

Comment nettoyer le Vimar R19521 ?

Pour nettoyer le Vimar R19521, utilisez un chiffon doux et sec. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si le Vimar R19521 fait des bruits étranges ?

Si vous entendez des bruits étranges, cela peut indiquer un problème électrique. Coupez immédiatement l'alimentation et vérifiez les connexions. Si le problème persiste, contactez un professionnel.

MODE D'EMPLOI R19521 Vimar

Deux poussoirs basculants à compléter avec touches interchangeables 1 ou 2 modules - 2 modules.

Dispositif à utiliser en tant que bouton double ou simple, selon la touche ; le bouton peut être appuyé dans la partie supérieure et inférieure.

CARACTÉRISTIQUES.

• Tension nominale d'alimentation : BUS 29 V
- Absorption : 10 mA
- Touche : double ou simple
- Bornes : bus TP
- Fonctions réalisables :
- interrupteur ON/OFF
- commande pour régulateur
- commande pour stores
- activation de 2 situations.

CONFIGURATION.

POUR LES OPÉRATIONS D'INSTALLATION ET DE CONFIGURATION, VOIR LE MANUEL D'INSTRUCTIONS DU SYSTÈME By-me ANNEXÉ À LA CENTRALE DE CONTRÔLE.

L'opération de configuration doit être effectuée avec le dispositif exempt de touche pour pouvoir appuyer sur le bouton central de configuration.

• Blocs fonctionnels : 2, chaque bloc peut appartenir au maximum à 4 groupes.
• Sélection du bloc fonctionnel (configuration) : pendant la création des groupes, lorsque la centrale demande d'appuyer sur le bouton des dispositifs :
• appuyer sur le bouton central de configuration ;
• appuyer, dans les 3 s, sur l'une des deux touches de droite pour sélectionner le bloc fonctionnel de droite ou sur l'une des deux touches de gauche pour sélectionner le bloc fonctionnel de gauche ;
• la led rouge s'allume et la centrale configure le bloc fonctionnel ; à la fin de l'opération, la led rouge s'éteint.

PARAMÈTRES.

• Pour chaque bloc fonctionnel, il est possible d'introduire le mode de fonctionnement :
• bouton ON/OFF ;
• bouton contrôle variateur ;
• bouton contrôle stores ;
• commande scénario.
• Fonctionnement comme bouton contrôle variateur :
• en appuyant sur la touche dans la partie supérieure pendant moins de 0,5 s, la charge s'allume réglée au point mémorisé ;
• en appuyant sur la touche dans la partie supérieure pendant plus de 0,5 s, la luminosité augmente jusqu'au relâchement ;
• en appuyant sur la touche dans la partie inférieure pendant plus de 0,5 s, la luminosité diminue jusqu'au relâchement ;
• en appuyant sur la touche dans la partie inférieure pendant moins de 0,5 s, la charge s'éteint.
• Fonctionnement comme bouton pour contrôle stores :
• en appuyant sur la touche dans la partie supérieure pendant plus de 0,5 s, le store s'ouvre complètement ; l'arrêt a lieu à ouverture complétée ou bien par pression brève (tant dans la partie supérieure que dans la partie inférieure) ;
• en appuyant sur la touche dans la partie inférieure pendant plus de 0,5 s, le store se ferme complètement ; l'arrêt a lieu à fermeture complétée ou bien par pression brève (tant dans la partie supérieure que dans la partie inférieure) ;
• utiliser exclusivement des stores avec fin de course incorporé.
• Paramètres led :
• led invalidée ;
• led avec fonctionnement normal (allumée si l'actionneur associé est sur ON) ;
• led avec fonctionnement inversé ;
• led toujours allumée pour individualisation dans le noir ;
• led centrale avec fonctionnement normal (allumée si l'actionneur associé est sur ON) ;
• led centrale avec fonctionnement inversé ;
• led centrale toujours allumée pour individualisation dans le noir.

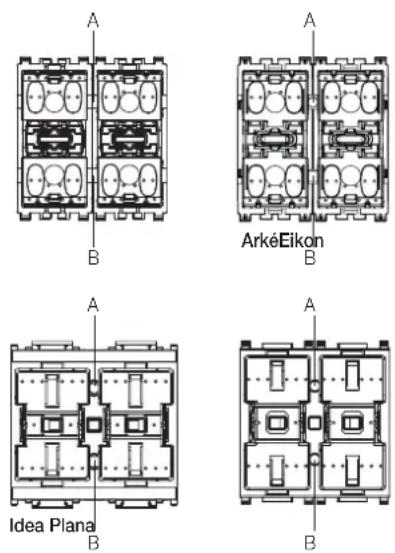

VUE FRONTALE.

Légende:
A: bouton de configuration
B: led

VUE ARRIÈRE.

Lorsque le bloc fonctionnel appartient à plus d'un groupe, les paramètres "led avec fonctionnement normal" et "led avec fonctionnement inversé" ne sont pas disponibles. Dans ces cas, la commande est confirmée par un changement d'état de la led pendant 3 s.

Si l'on utilise une touche double, il est nécessaire de définir le comportement de la led centrale pour en rendre l'état visible. Dans ce cas, configurer seulement le bouton de gauche.

- Paramètres par défaut: les touches sont configurées comme boutons ON/OFF et led en fonctionnement normal.

RÈGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Eikon	Arké	Idea	Plana
20521	19521	16961	14521
