MODE D'EMPLOI 01875.120 Vimar

Alimentateur 120 V\~ 60 Hz multicourant pour lampes à LED 350/500/700 mA, réglage avec variateurs MASTER multicharge.

CARACTÉRISTIQUES

• Tension d'alimentation : 120 V-60 Hz
• Pour modules LED RGB SELV : 350/500/700 mA
- Absorption à 120 V\~:

- 185 mA (sortie 15 W, 350 mA, 3-45 V max)

- 245 mA (sortie 22 W, 500 mA, 3-46 V max)

- 300 mA (sortie 27 W, 700 mA, 3-40 V max)

- Bomes :

- 2 pour alimentation (L phase, N neutre)

- 1 pour synchronisme (S)

- 2 pour sortie module led (+, -)

• Fusible à haut pouvoir de coupure 1 A intégré
  • Cavaliers pour sélection du courant de sortie
  • Courant nominal de sortie 350/500/700 mA ± 10%
  • Tension maximale de sortie : 50 V
• Charge maximale: 15 W → 350 mA/22 W → 500 mA/27 W → 700 mA
• PFC actif:
• Power factor = 0.88 (15 W, 350 mA);
• Power factor = 0.92 (22 W, 500 mA);
• Power factor = 0.94 (17 W, 700 mA).
• Puissance maximale dissipée: 5 W → 350 mA/ 5,5 W → 500 mA/ 6,5 W → 700 mA
• Rendement η 120 V\~:

- 77% (15 W, 350 mA);

• Consommation en standby: < 0,5 W
- Température de fonctionnement: - 5° C - + 45° C (intérieur)
- Appareil de classe II
- Nombre max d'alimentations

- avec interrupteur magnétothermique C10: max 7

- avec interrupteur magnétothermique C16: max 12

• Alimentation pour intérieur IP20
• Isolation galvanique entre le primaire et le secondaire: 4 kVrms
• Alimentation réglable par:

- variateur maître universel Vimar configuré en mode coupure de phase LE (art. 20135.120/19135.120/16559.120/14135.120-art.20136.120/19136.120/16603.120/14136.120). Commande ON/OFF et réglage de l'intensité lumineuse entre 0 et 100 % (voir notice d'instructions pour variateurs maîtres 1M universels à bascuie et rotatifs avec bouton intégré). Ne pas connecter à un variateur classique à coupure de phase

- à un interrupteur on/off entre la phase et l'entrée pilotée. Commande ON/OFF intensité 100 % du module LED

• Max 10 alimentations reliées au même variateur maître (voir aussi le nombre maximal d'alimentations avec interrupteur magnétothermique)
• Longueur du câble entre le variateur maître/l'interrupteur et la dernière alimentation : max 100 m
• Longueur du câble pour les modules led: 10 m avec câbles section 1,5 mm ^2
  • Livré avec cache-bornes et serre-câbles
• Bomes d'entrée et de sortie opposées
  • Section des câbles
• Primaire: 0,75 mm^2 - 1,5 mm^2 (câbles rigides); 0,75 mm^2 - 1 mm^2 (câbles flexibles)
• Secondaire (terminaux LED RGB): 0,5 mm² – 1,5 mm² (câbles rigides); 0,5 mm² – 1 mm² (câbles flexibles)
• Serre-câble sur primaire et secondaire pour diamètres de câble suivants:

- Primaire : min 4 mm - max 8 mm

- Secondaire : min 4 mm - max 8 mm

• Fixation de l'alimentation par vis
- Protections: thermique (auto-off réversible), court-circuit, surcharges
- Température max. du boîtier plastique: 80° C
• Dimensions (l x w x h): 224 mm x 60 mm x 36 mm

BRANCHEMENTS

Pour plus de détails sur les architectures possibles de l'installation, voir SI-Diagrams de connexion sur le site www.vimar.com -> Produits -> Catalogue produits et code de l'article.

L'installation classique de l'alimentation comprend un variateur maître universel stand-alone Vimar dans la configuration décrite fig. 1.

Les variateurs maîtres stand-alone Vimar permettant de commander l'alimentation électronique 01875.120 sont les suivants.

• Variateur maître 1M à bascule universel: art. 20135.120-19135.120-16559.120-14135.120;
• Variateur maître 1M rotatif universel + bouton: art. 20136.120-19136.120-16603.120-14136.120;
• Brancher le variateur à un porte-fusible avec fusible à haut pouvoir de coupure F2,5AH250V, voir schémas.

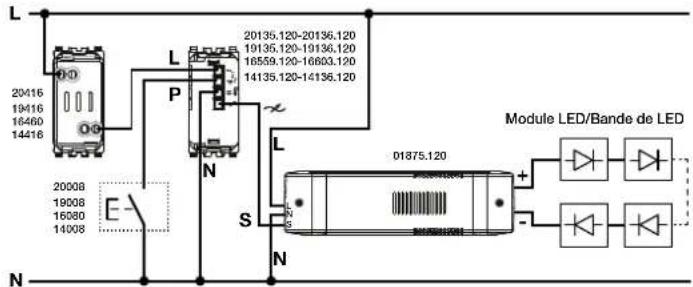

L 20416 19416 16460 14416 20008 19008 16380 14008 E N P L 20135.120-20136.120 19135.120-19136.120 16559.120-16603.120 14135.120-14136.120 L S N Module LED/Bande de LED 01875.120

Fig. 1. Schéma de branchement de l'alimentation 01875.120 + variateur maître universel.
! Attention: Avec art. 01875.120 les modules LED doivent être connectés exclusivement en série

L'alimentation électronique variable peut également être commandée par un interrupteur entre la phase et l'entrée pilotée (fig. 2). Dans ce cas, l'ON/OFF n'est possible qu'à l'intensité maximale du module LED relié à l'alimentation.

L Interrupteur S N 01875.120 Module LED/Bande de LED N

Fig. 2. 1 Schéma de branchement de l'alimentation 01875.120 + variateur maître universel.

Sélectionner le courant nominal de sortie 350/500/700 mA avec les cavaliers côté secondaire avant de brancher l'alimentation au réseau d'électricité 120 V\~.

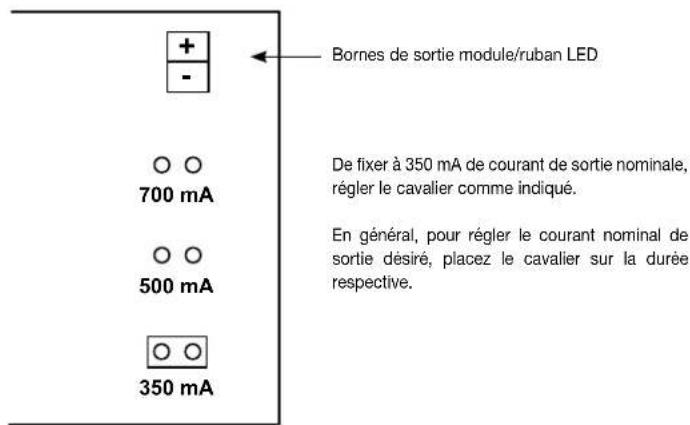

Bornes de sortie module/ruban LED 700 mA 500 mA 350 mA De fixer à 350 mA de courant de sortie nominale, régler le cavalier comme indiqué. En général, pour régler le courant nominal de sortie désiré, placez le cavalier sur la durée respective.

Fig. 3. Position des cavaliers pour sélection de la courant de sortie 350 mA.

RÈGLES D'INSTALLATION

Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. Respecter les distances minimales autour de l'appareil pour conserver une ventilation suffisante.

L'appareil ne doit pas être exposé à des suivements ou des éclaboussures.

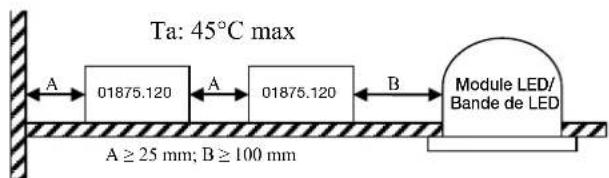

Ta: 45°C max A ← A → B ← Module LED/ Bande de LED 01875.120 01875.120 A ≥ 25 mm; B ≥ 100 mm

Fig. 4. Distances minimales entre l'alimentation 01875.120 et les luminaires et/ou les cloisons extérieures.
