Studio 625C - Enceinte JBL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte centrale (Center Channel)
Marque	JBL
Modèle	Studio 625C
Dimensions (L x P x H)	440 x 190 x 190 mm
Poids	8,62 kg
Puissance d'amplification recommandée	150 W max
Réponse en fréquence	64 Hz – 40 kHz
Sensibilité	85 dB (1 m, 2,83 V)
Impédance nominale	6 ohms
Fréquence de coupure	1,7 kHz
Type d'enceinte	Scellée (Sealed Enclosure)
Haut-parleur grave/médium	Double cône PolyPlas 5,25" (133 mm)
Tweeter	Guide d'ondes HDI avec driver à compression 1" (25 mm)
Finition	Noir (estimation)
Accessoires inclus	Manuel d'utilisation, carte de garantie, 4 patins en caoutchouc
Utilisation recommandée	Home cinéma, stéréo, placement horizontal
Entretien	Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs.
Sécurité	Ne pas exposer à l'humidité ou aux températures extrêmes.

FOIRE AUX QUESTIONS - Studio 625C JBL

Comment connecter l'enceinte JBL Studio 625C à un ampli ?

Utilisez un câble enceinte de qualité. Connectez le fil positif (+) à la borne rouge de l'enceinte et à la borne positive de l'ampli, le fil négatif (-) à la borne noire et à la borne négative de l'ampli. Assurez-vous que l'ampli est éteint lors du branchement.

Quelle puissance d'amplificateur est recommandée pour la Studio 625C ?

JBL recommande une puissance d'amplification maximale de 150 watts. Utilisez un ampli ou un récepteur home cinéma capable de délivrer entre 50 et 150 W RMS par canal pour des performances optimales.

Puis-je fixer l'enceinte Studio 625C au mur ?

Non, cette enceinte centrale est conçue pour être placée horizontalement sur un meuble ou une étagère. Elle n'est pas équipée de supports muraux. Pour une installation murale, envisagez le modèle JBL Studio 610.

Comment nettoyer l'enceinte JBL Studio 625C ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier et la grille. N'utilisez pas de produits chimiques, d'alcool ou de nettoyants abrasifs qui pourraient endommager la finition.

Puis-je utiliser la Studio 625C comme enceinte principale pour écouter de la musique ?

Oui, vous pouvez l'utiliser comme enceinte principale dans un système stéréo, mais elle est avant tout conçue pour la reproduction des dialogues au cinéma. Pour une expérience stéréo complète, associez-la à des enceintes colonnes JBL Studio 6.

Quels types de câbles enceinte utiliser avec la Studio 625C ?

Utilisez des câbles enceinte de section suffisante (au moins 1,5 mm²) avec des fiches bananes ou des fourches adaptées. Les bornes acceptent les câbles dénudés, les fiches bananes et les connecteurs en U.

Quelle est la garantie de l'enceinte JBL Studio 625C ?

JBL offre généralement une garantie de 2 ans sur les enceintes grand public. Consultez la carte de garantie fournie avec le produit pour les conditions spécifiques.

Comment régler le niveau de l'enceinte centrale dans un système home cinéma ?

Utilisez le menu de configuration de votre récepteur home cinéma. Réglez le niveau de l'enceinte centrale pour qu'elle soit équilibrée avec les autres enceintes. Un sonomètre ou l'oreille permet d'ajuster le niveau à environ 75 dB.

L'enceinte Studio 625C est-elle compatible avec d'autres enceintes de la série Studio 6 ?

Oui, elle est spécialement conçue pour s'intégrer parfaitement avec les autres modèles de la série JBL Studio 6, tels que les Studio 630, 680, 690, etc., pour un timbre homogène.

Que faire si l'enceinte Studio 625C n'émet aucun son ?

Vérifiez les connexions des câbles, assurez-vous que l'ampli est allumé et que le canal central est activé. Testez l'enceinte sur une autre sortie d'ampli pour isoler le problème. Consultez le manuel pour les tests de continuité.

MODE D'EMPLOI Studio 625C JBL

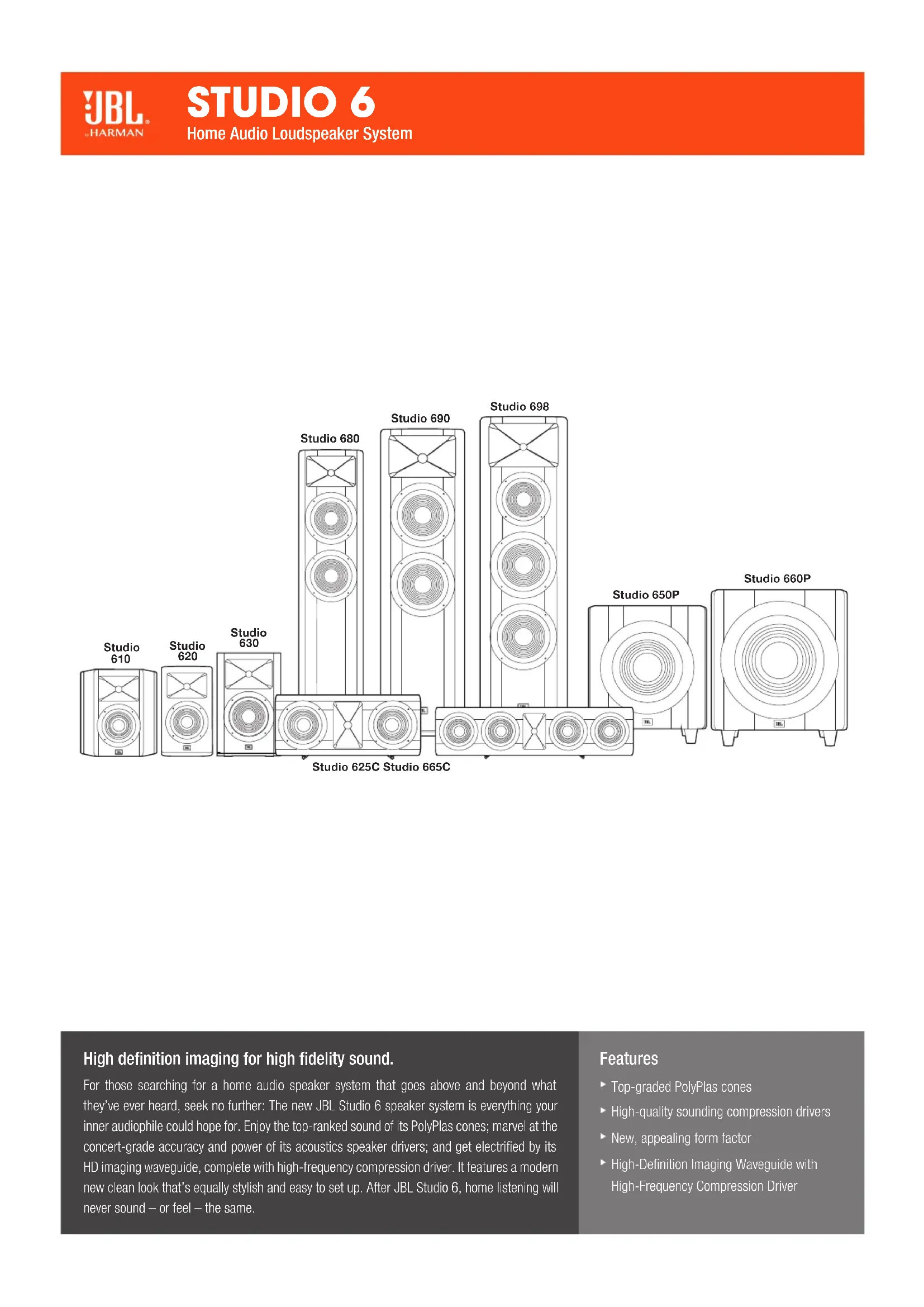

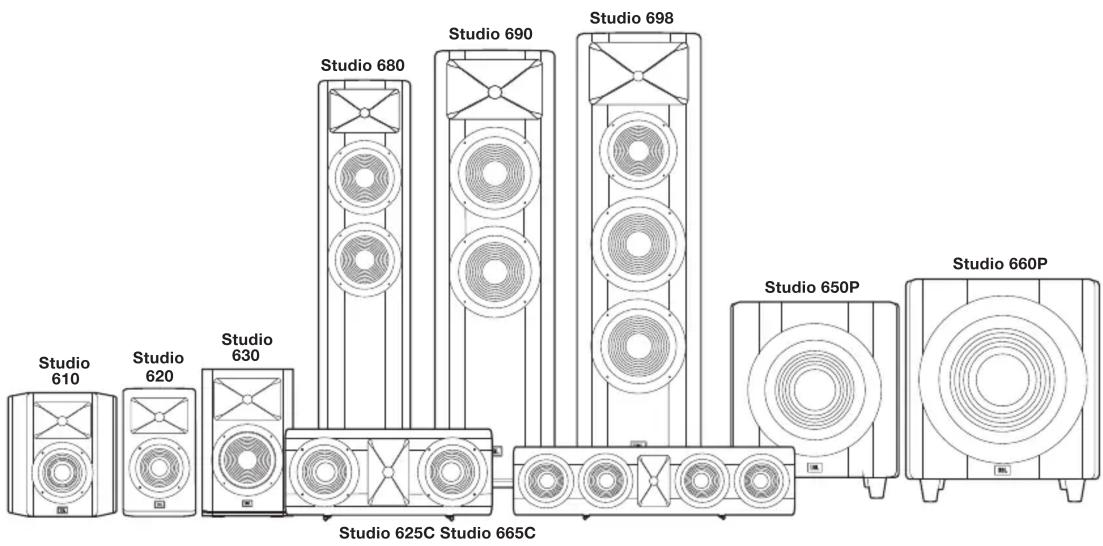

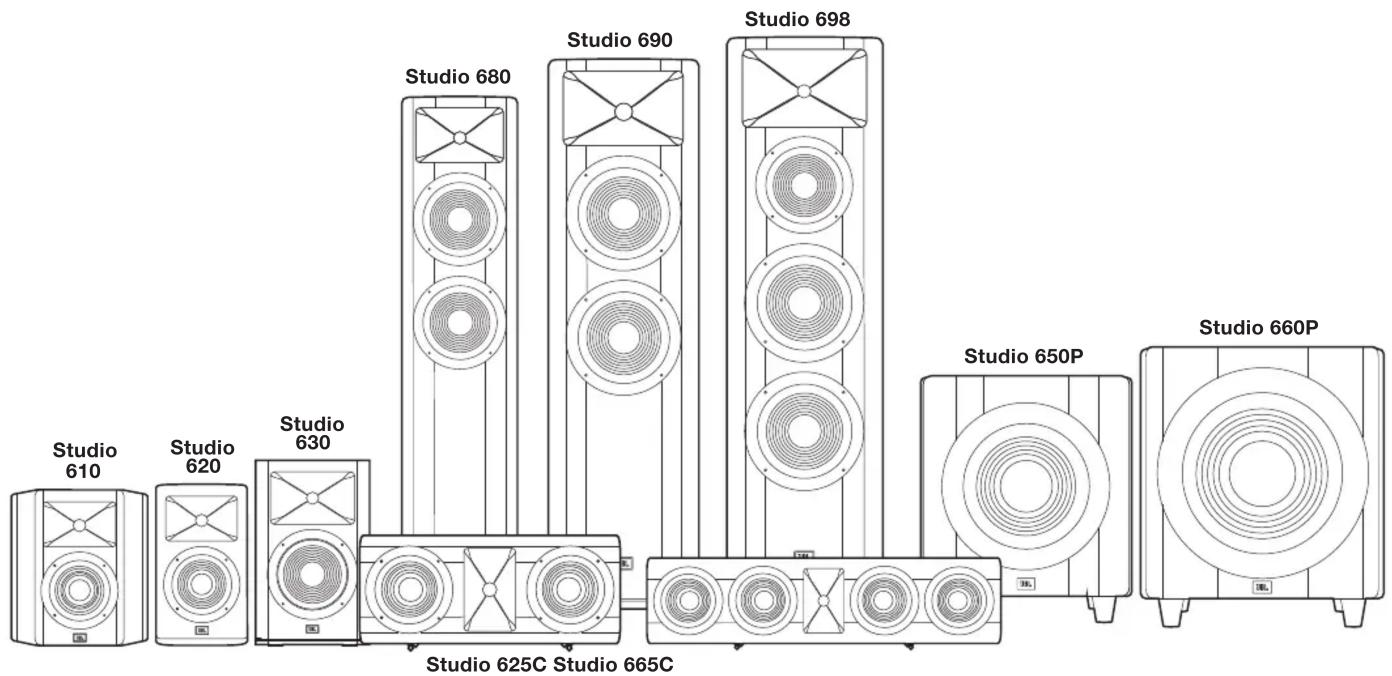

Studio 610 Studio 620 Studio 630 Studio 680 Studio 690 Studio 698 Studio 625C Studio 665C Studio 650P Studio 660P

High definition imaging for high fidelity sound.

For those searching for a home audio speaker system that goes above and beyond what they've ever heard, seek no further: The new JBL Studio 6 speaker system is everything your inner audiophile could hope for. Enjoy the top-ranked sound of its PolyPlas cones; marvel at the concert-grade accuracy and power of its acoustics speaker drivers; and get electrified by its HD imaging waveguide, complete with high-frequency compression driver. It features a modern new clean look that's equally stylish and easy to set up. After JBL Studio 6, home listening will never sound – or feel – the same.

Features

Top-graded PolyPlas cones
▶ High-quality sounding compression drivers
New, appealing form factor
▶ High-Definition Imaging Waveguide with High-Frequency Compression Driver

Features and Benefits

Top-graded PolyPlas cones

For those who prefer their home stereo and home theater to sound precisely like it would sound at a live concert or movie theater.

High-quality sounding compression drivers

Compression drivers that add best-in-class clarity and detail to your sound experience.

New, appealing form factor

Our speaker system is pleasing to the eyes, making it a perfect match for your home décor.

High-Definition Imaging Waveguide with High-Frequency Compression Driver

High-quality home audio helps deliver a live-concert sound directly to your home.

What's in the box:

STUDIO 698

1 x JBL Studio 698 Floor Standing Loudspeaker
1 x Owner's Manual
1 x Warranty Card
4 x Carpet Spikes
4 x Feet Pads

STUDIO 690

1 x JBL Studio 690 Floor Standing Loudspeaker
1 x Owner's Manual
1 x Warranty Card
1 x Safety Sheet
4 x Floor Spikes
4 x Rubber Feet

STUDIO 680

1 x JBL Studio 680 Floor Standing Loudspeaker
1 x Owner's Manual
1 x Warranty Card
4 x Carpet Spikes
4 x Feet Pads

STUDIO 630

2 x JBL Studio 630 Bookshelf Loudspeaker

1 x Owner's Manual

1 x Warranty Card

8 x Feet Pads

STUDIO 620

2 x JBL Studio 620 Compact Bookshelf Loudspeaker

1 x Owner's Manual

1 x Warranty Card

8 x Feet Pads

STUDIO 610

2 x JBL Studio 610 Wall Mountable Surround Loudspeaker

1 x Owner's Manual

1 x Warranty Card

STUDIO 665C

1 x JBL Studio 665C Center Loudspeaker
1 x Owner's Manual
1 x Warranty Card
4 x Rubber Feet

STUDIO 625C

1 x JBL Studio 625C Center Loudspeaker
1 x Owner's Manual
1 x Warranty Card
4 x Rubber Feet

STUDIO 660P

1 x JBL Studio 660P – 1000 Watts Powered Subwoofer
1 x Power Cord
1 x Owner's Manual
1 x Warranty Card
1 x Safety Sheet
4 x Carpet Spikes

STUDIO 650P

1 x JBL Studio 650P – 500 Watts Powered Subwoofer
1 x Power Cord
1 x Owner's Manual
1 x Warranty Card
1 x Safety Sheet
4 x Carpet Spikes

Technical Specifications:

STUDIO 698

Dual 8", 6" mid, 3-way compression driver floor standing loudspeaker

6" (152mm) PolyPlas Mid-range Transducer

Dual 8" (203mm) PolyPlas cone Low-Frequency Transducer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 250W

Frequency Response: 36Hz – 40kHz

Sensitivity: 90dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 320 Hz, 1.8kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 300 x 400 x 1058mm

Weight: 35.84kg

STUDIO 690

Dual 8", 2.5-way compression driver floor standing loudspeaker

Dual 8" (203mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 250W

Frequency Response: 36Hz – 40kHz

Sensitivity: 90dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 600 Hz, 1.7kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 300 x 350 x 1058mm

Weight: 29.38kg

STUDIO 680

Dual 6.5", 2.5-way compression driver floor standing loudspeaker

Dual 6.5" (165mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 200W

Frequency Response: 38Hz – 40kHz

Sensitivity: 88dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 600 Hz, 1.8kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 230 x 300 x 1005mm

Weight: 22.64kg

STUDIO 630

Single 6.5", 2-way compression driver bookshelf loudspeaker

6.5" (165mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 150W

Frequency Response: 45Hz – 40kHz

Sensitivity: 85dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 1.9kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 230 x 280 x 372mm

Weight: 9.02kg

STUDIO 620

Single 5.25", 2-way compression driver bookshelf loudspeaker

5.25" (133mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 100W

Frequency Response: 50Hz – 40kHz

Sensitivity: 84dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 2.3kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 190 x 240 x 312mm

Weight: 6.88kg

STUDIO 610

Single 5.25", 2-way compression driver wall mountable surround loudspeaker

5.25" (133mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 100W

Frequency Response: 65Hz – 40kHz

Sensitivity: 84dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 2.4kHz

Enclosure Type: Sealed Enclosure

Dimensions (W x D x H): 285 x 150 x 300mm

Weight: 5.86kg

Studio 610 Studio 620 Studio 630 Studio 680 Studio 690 Studio 698 Studio 625C Studio 665C Studio 650P Studio 660P

STUDIO 665C

Quad 5.25", 2.5-way compression driver center loudspeaker

Quad 5.25" (133mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 200W

Frequency Response: 58Hz – 40kHz

Sensitivity: 90dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 600 Hz, 2.2kHz

Enclosure Type: Bass-Reflex via Rear-Firing Tuned Port

Dimensions (W x D x H): 760 x 230 x 190mm

Weight: 16.12kg

STUDIO 625C

Dual 5.25", 2.5-way compression driver center loudspeaker

Dual 5.25" (133mm) PolyPlas Low-Frequency Woofer

High Definition Imaging (HDI) Waveguide with 1" (25mm) High Frequency Compression Driver

Recommended Amplifier Power: Max 150W

Frequency Response: 64Hz – 40kHz

Sensitivity: 85dB @ 1M, 2.83V

Nominal Impedance: 6 Ohms

Crossover Frequencies: 1.7kHz

Enclosure Type: Sealed Enclosure

Dimensions (W x D x H): 440 x 190 x 190mm

Weight: 8.62kg

STUDIO 660P

12" Powered sub-woofer system with 1000W amplifier

12" (305mm) PolyPlas Low-Frequency Woofer

Power: 500W RMS (1000W Dynamic)

Frequency Response: 28Hz – 150Hz

Crossover Frequencies: 50Hz – 150Hz (variable) 24dB/octave

Controls: Auto Power, Crossover, Level, Phase

Input: One (1) Line-Level LFE Input

Enclosure Type: Bass-Reflex via Bottom-Firing Tuned Port

Power Requirement: 120V, 60Hz (US) ; 220V-230V, 50/60Hz (EU)

Power Consumption (Idle/Full/Power): <0.5W (standby), 572W/2.5A (max - 230V), 600W/5.2A (max - 120V)

Dimensions (W x D x H): 420 x 420 x 420mm

Weight: 25.10kg

STUDIO 650P

10" Powered sub-woofer system with 500W amplifier

10" (254mm) PolyPlas Low-Frequency Woofer

Power: 250W RMS (500W Dynamic)

Frequency Response: 30Hz – 150Hz

Crossover Frequencies: 50Hz – 150Hz (variable) 24dB/octave

Controls: Auto Power, Crossover, Level, Phase

Input: One (1) Line-Level LFE Input

Enclosure Type: Bass-Reflex via Bottom-Firing Tuned Port

Power Requirement: 120V, 60Hz (US) ; 220V-230V, 50/60Hz (EU)

Power Consumption (Idle/Full/Power): <0.5W (standby), 310W/1.4A (max - 230V), 320W/2.7A (max - 120V)

Dimensions (W x D x H): 395 x 395 x 395mm

Weight: 23kg
