MODE D'EMPLOI MO290 Extech

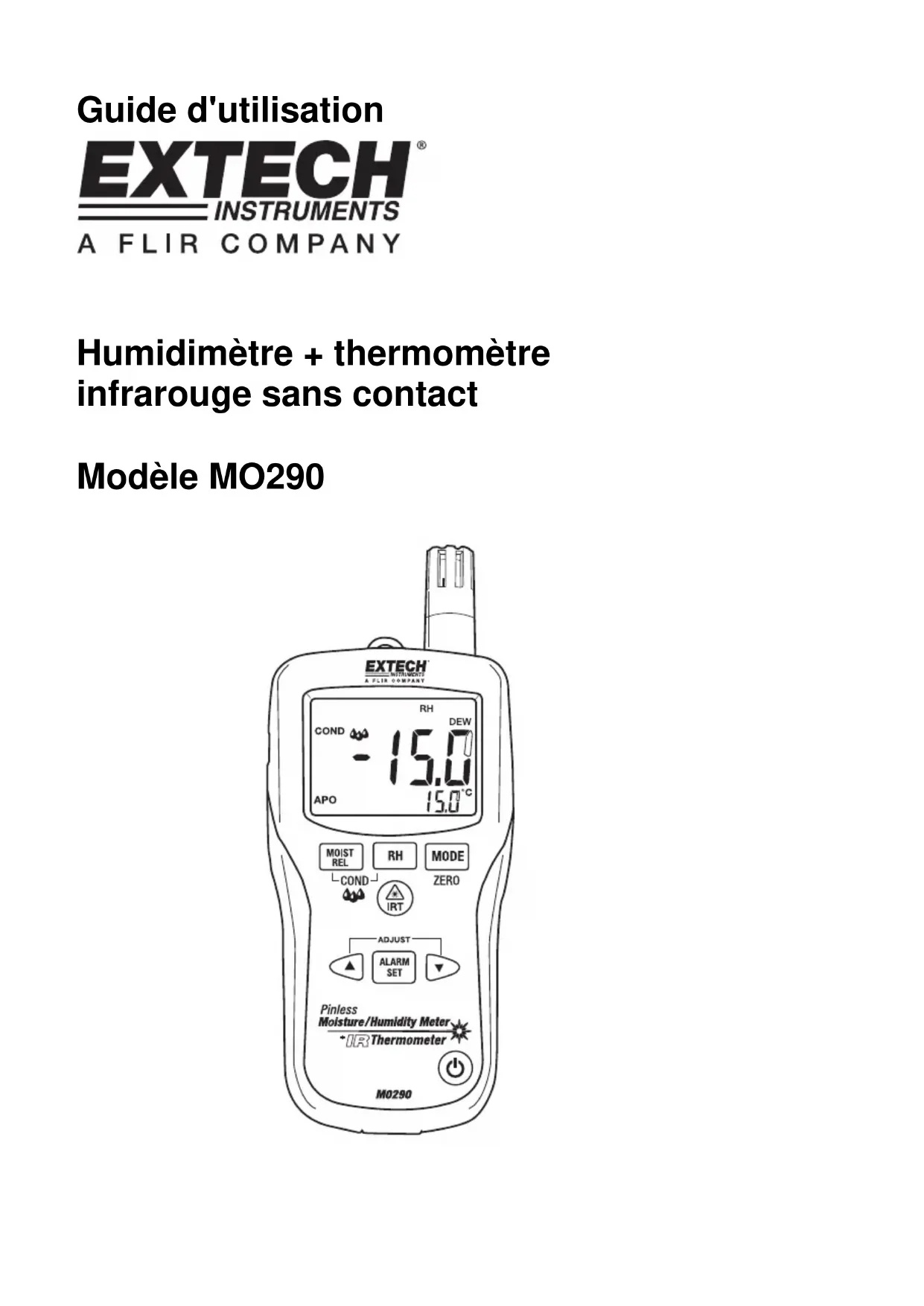

Humidimètre + thermomètre infrarouge sans contact Modèle MO290MO290-EU V3.1 3/10

Introduction Félicitations pour l'achat de l'humidimètre Extech MO290 sans contact avec thermomètre infrarouge breveté intégré. Mesurez le taux d'humidité au cœur du bois et d'autres matériaux de construction, sans endommager la surface grâce au détecteur d'humidité sans contact (livré avec sonde d'humidité de type Broche). Mesurez l'humidité et la température de l'air ambiant avec une sonde intégrée ainsi que la température sans contact par infrarouge grâce au modèle IR breveté. Les fonctions avancées offre le calcul des grains par livre, point de rosée, et pression de vapeur. Ce mètre est livré après test et calibrage complets, et s'il est utilisé correctement, il sera fiable pendant de nombreuses années. Description du mètre

1. Sonde de température infrarouge

3. Capteur d'humidité

4. Sonde de température

10. Bouton de réglage de l'alarme par réduction

11. Bouton de marche/arrêt

12. Fiche d'entrée de sonde à broche déportée (partie inférieure)

13. Compartiment à batterie (arrière)

14. Bouton de réglage de l'alarme par augmentation

15. Bouton Moisture/Relative

16. Chapeau protecteur

1. MIN MAX : Valeurs minimum et maximum

2. HIGH LOW : Limites de l'alarme

3. INT EXT : Sonde interne/externe

4. mBar : Pression de vapeur

5. kPa : Pression de vapeur

6. GPP : Grains par livre

7. g/kg : Grains par kilogramme

8. MOIST : Mode Humide

9. RH% : Mode Humidité relative

10. COND : Mode Condensation

11. APO : Mise hors tension automatique

12. DEW : Température du point de rosée

13. C/F : Unités de température

- Niveau de charge de la batterie faible

- Pointeur laser sous tension

• Soyez extrêmement prudent lorsque le faisceau du pointeur laser est sous tension.

• Ne dirigez pas le faisceau vers les yeux de quelqu'un, ni vers une surface qui pourrait renvoyer le faisceau vers l'oeil.

• N'utilisez pas le laser près de gaz explosifs ou de zones potentiellement explosives. Attention

• Ce produit n'est pas un jouet et ne doit pas être à la portée des enfants. Il contient des objets dangereux et des petites pièces que les enfants pourraient avaler. Dans le cas où un enfant aurait avalé une des pièces, veuillez contacter un médecin immédiatement.

• Ne laissez ni la batterie ni le matériel d'emballage sans surveillance : ils peuvent être dangereux pour les enfants s'ils s'en servent de jouets.

• Dans le cas où le produit resterait inutilisé pendant une longue période de temps, enlevez la batterie pour empêcher qu'elle se vide.

• Des batteries mortes ou endommagées peuvent entraîner une cautérisation au contact de la peau. Par conséquent, l'utilisation de gants appropriés est obligatoire dans ces cas.

• Vérifiez que la batterie n'est pas court-circuitée. Ne jetez pas la batterie dans un feu. Remplacement de la batterie

1. Éteignez le mètre.

2. Enlevez la tête de vis Philips et soulevez le couvercle arrière du compartiment à

3. Remettez la batterie 9V en place.

4. Assurez-vous que le couvercle du compartiment à batterie est bien fixé.

En votre qualité d’utilisateur, vous êtes légalement tenu (directives sur piles) de retourner toutes les piles et accumulateurs usagés ; il est interdit de les jeter avec les déchets ménagers ! Vous pouvez mettre gratuitement vos piles/ accumulateurs au rebut dans des centres de collecte et de recyclage de votre municipalité ou dans des points de ventes de piles/accumulateurs ! Mise au rebut Respectez les réglementations en vigueur relatives à la mise au rebut du produit à la fin de son cycle de vie. .MO290-EU V3.1 3/10

Mode opératoire Mise sous tension du mètre

1. Enlevez le chapeau protecteur de sonde de Rhésus avant emploi.

2. Appuyez sur le bouton de mise sous tension

pour allumer le mètre.

apparaît ou si le mètre ne s'allume pas, remplacez la batterie. Mesures de l'humidité (Point de rosée, GPP, g/kg)

1. Appuyez sur le bouton de mise sous tension pour allumer le mètre.

2. Appuyez sur le bouton RH.

3. L'humidité relative sera indiquée dans l’écran principal

, et la température dans l'écran secondaire.

4. Appuyez sur les boutons fléchés vers le bas et vers le haut pour changer les unités

5. Appuyez sur le bouton MODE pour afficher le point de rosée (DEW).

6. Appuyez sur le bouton MODE pour afficher le grain par livre (°F) ou le grain par

kilogramme (°C) Mesures de l'humidité sans conta ct

1. Appuyez sur le bouton de mise sous tension pour allumer le mètre.

2. Appuyez sur le bouton MOIST pour sélectionner la mesure de l'humidité. "MOIST” et

“INT” (sonde interne sans contact) s'afficheront à l'écran.

3. Maintenez le mètre pour

que le capteur arrière soit éloigné de n'importe quelle surface ou de votre main. La lecture devrait indiquer un chiffre proche de 0,0. Sinon, appuyez et maintenez enfoncé le bouton ZERO pendant plus de 2 secondes, jusqu'à l'affichage de l'icône ZERO.

4. Posez le capteur arrière sur la surface du matériel à tester et lisez la teneur relative

en humidité. Mesures de l'humidité de type Pin

1. Connectez la sonde à broche externe à la fiche sur la partie inférieure du mètre.

2. Appuyez sur le bouton de mise sous tension

pour allumer le mètre.

3. Appuyez sur le bouton MOIST pour sélectionner la mesure de l'humidité. "MOIST” et

“EXT” (sonde à broche externe) apparaîtront à l'écran.

4. Enfoncez les broches de la sonde dans le matériel et lisez la teneur en humidité,

affichée en pourcentage sur l'écran.MO290-EU V3.1 3/10

Mesures de la température infrarouge

1. Appuyez sur le bouton de mise sous tension pour allumer le mètre.

2. Appuyez sur le bouton IRT pour activer le thermomètre infrarouge et le pointeur laser.

L'icône du pointeur laser clignotera lorsque le mode est actif.

3. Appuyez sur les boutons fléchés vers le bas et vers le haut pour changer les unités

4. Dirigez le pointeur laser vers la surface à mesurer et lisez la température de la

surface sur l'écran secondaire.

5. Relâchez le bouton IRT. La dernière température mesurée et l'icône laser resteront

affichées pendant environ 10 secondes avant de passer à la mesure de la température ambiante. Affichage IRT MAX MIN : Le mètre peut être réglé pour n'afficher que la température maximum ou minimum mesurée au cours d'un balayage infrarouge.

1. Lorsque le mètre est sur le mode de mise en suspens de l'infrarouge, appuyez sur

le bouton MODE. “MIN” s'affichera à l'écran.

2. Appuyez sur le bouton IRT pour activer le thermomètre infrarouge. Le mètre

affichera la température minimum mesurée et ne se mettra à jour que lorsqu'une température faible est mesurée.

3. Appuyez à deux reprises sur le mode MODE pour activer le mode MAX et

procédez comme mentionné ci-dessus pour la température maximum.

4. La température MAX ou MIN n'est pas stockée lorsque vous sortez de cette

fonction. Champ de visée infrarouge Assurez-vous que la cible désirée est plus grande que la taille du point. Plus la distance à partir d'un objet augmente, plus la taille du point de la zone mesurée s'agrandit. Le coefficient du champ de visée du mètre est de 8:1, cela signifie que si le mètre est à environ 20 cm de la cible, le diamètre (point) de l'objet testé doit être au moins de 2,5 cm environ. Référez-vous au diagramme du champ de visée ci-dessous.

AVERTISSEMENT : Ne regardez pas directement le pointeur laser et ne le dirigez

pas vers un œil. Des lasers visibles à faible puissance ne sont normalement pas dangereux, mais il peuvent constituer une source de danger potentiel en cas de contact direct avec les yeux pendant des périodes de temps prolongés.

Mode Condensation La fonctionnalité Condensation avertit l'utilisateur lorsque la température de la surface, telle qu'elle est mesurée par le thermomètre infrarouge est proche de la température du point de rosée (Dew Point) ou bien lorsqu'elle l'a atteinte.

1. Appuyez sur le bouton de mise sous tension

pour allumer le mètre.

2. Appuyez simultanément sur les boutons MOIST/REL et RH. L'icône “COND”

3. Pointez le mètre vers une surface, appuyez sur le bouton IRT pour mesurer la

température de la surface. Le petit écran indiquera la température de la surface infrarouge et le grand écran indiquera la différence entre la température infrarouge et la température du point de rosée.

4. Le mètre rapportera le potentiel de condensation sur la surface, de la manière

• Si la température du thermomètre infrarouge est supérieure à 14°C au dessus du point de rosée, la différence de température s'affichera sans aucun autre avertissement.

• Si la température du thermomètre infrarouge est supérieure à 3-14°C au dessus du point de rosée, la différence de température s'affichera, avec une icône d'indicateur de condensation standard. Le mètre émettra un seul bip pour confirmer que la lecture est dans une zone à risque.

• Si la température du thermomètre infrarouge est moindre que 3°C au dessus du point de rosée, la différence de température s'affichera, avec une icône d'indicateur de condensation standard. Le mètre émettra deux bips pour confirmer que la lecture est dans une zone à grand risque.

5. Appuyez sur le bouton RH pour quitter ce mode.

Mode de pression de vapeur

1. Lorsque le mode Condensation est actif, appuyez sur le bouton MODE pour afficher

la pression de vapeur en mBAR (°F) ou kPa (°C).

2. Appuyez sur le bouton MODE pour quitter le mode de pression de vapeur.

Réglage des limites inférieures et supérieures de l'alarme Des points d'alarme élevés et faibles peuvent être définis pour les mesures de l'humidité et de la teneur en eau. Procédure de réglage de l'alarme d'humidité

1. Lorsque le pourcentage d'humidité relative (RH%) s'affiche, appuyez simultanément

sur les boutons RH et MODE.

2. L'icône “HIGH” apparaîtra sur l'écran.

3. Appuyez sur le bouton ▲ ou ▼ pour régler la limite supérieure souhaitée.

4. Appuyez sur le bouton ALARM SET pour enregistrer la valeur et passez à la valeur

5. Lorsque l'icône “LOW” s'affiche, appuyez sur le bouton ▲ ou sur ▼ pour régler la

limite inférieure souhaitée.

6. Appuyez sur le bouton ALARM SET pour enregistrer la valeur et revenir au mode

7. Si la mesure de l'humidité est inférieure au réglage de la limite inférieure de l'alarme

ou supérieure au réglage de la limite supérieure de l'alarme, le mètre émettra un seul bip par seconde. Procédure de réglage de l'alarme d'humidité

1. Lorsque le pourcentage d'humidité relative (RH%) s'affiche, appuyez simultanément

sur les boutons RH et MODE.

2. L'icône “HIGH” apparaîtra sur l'écran.

3. Appuyez sur le bouton ▲ ou ▼ pour régler la limite supérieure souhaitée.MO290-EU V3.1 3/10

4. Appuyez sur le bouton ALARM SET pour enregistrer la valeur et passer à la valeur

fixée sur LOW (Faible).

5. Lorsque l'icône “LOW” s'affiche, appuyez sur le bouton ▲ ou sur ▼ pour régler la

limite inférieure souhaitée.

6. Appuyez sur le bouton ALARM SET pour enregistrer la valeur et revenir au mode

7. Si la mesure de l'humidité est supérieure au réglage de l'alarme sur LOW, le mètre

émettra un seul bip par seconde.

8. Si la mesure de l'humidité est supérieure au réglage de l'alarme sur HIGH, le mètre

émettra un bip continu. Mise hors tension automatique Le mètre passera en mode veille après 30 minutes d'inactivité. Le mètre émettra un bip d'avertissement 15 secondes avant de s'éteindre. Appuyez sur le bouton MODE pour désactiver la fonctionnalité APO, lors de la mise sous tension du mètre. L'icône “APO” n'apparaîtra pas, ce qui indiquera que cette fonction est désactivée. Spécifications Fonction Plage Précision Pinless Moisture (Humidité sans contact) Entre 0 et 99.9 Relative seulement Ext. Pin Moisture (Humidité extérieure avec broche) Entre 0 et 99.9 Relative seulement Pinless Depth Jusqu’à 0.75” (19 mm) Entre 0 et 10% ± 3%RH Entre 11 et 90% ± 2.5%RH RH Measurement (Mesure de l'humidité relative) Entre 91 et 100% ± 3%RH Air Temperature (Température de l'air) -20 to 170°F (-29 to 77°C) ± 3.6°F (2.0°C) Entre -4 et 31°F ± à 9°F 32°F ± 2°F Entre 33 et 392°F Supérieure à ±3.5% ou ± 9°F Entre -20 et -1°C ± 4.5°C 0°C ±1°C IR Temp (Température infrarouge) Entre 1 et 200°C Supérieure à ±3.5% ou ± à 4.5°CMO290-EU V3.1 3/10

Affichage Affichage primaire de 3 chiffres, affichage secondaire de 4 chiffres Pression de vapeur 0 to 20.0kPA Point de condensation -22 to 199°F (-30 to 100°C) Rapport de mélange 0-999GPP (0 to 160g/kg) Taux d’échantillonnage 2 par seconde Rétroéclairage LED blanche Température de fonctionnement Entre 4 et 43°C Température de rangement Entre -30 et 60°C Humidité de fonctionnement 90%, entre 0 et 30°C, 75%, entre 30 et 40°C, 45%, entre 40 et 50°C Humidité de stockage 90% Alimentation 9v batterie Durée de vie de la batterie Entre 6 et 8 semaines (4 heures par jour d'utilisation), lorsque des batteries alcalines sont utilisées. Mise hors tension automatique (APO) Après 30 minutes d'inactivité (nominale). La fonction APO peut être désactivée par l'utilisateur. Courant de repos pendant la mise hors tension 50µA maximum Dimensions 165x70x38mm Poids 210g

Copyright © 2009 Extech Instruments Corporation (une société FLIR) Tous droits réservés, y compris le droit de reproduction, en totalité ou en partie, sous toute forme qu’il soit.
