Type de produit	Thermomètre enregistreur de données à trois canaux
Marque	Extech
Modèle	SD200
Affichage	Écran LCD triple affichage (T1, T2, T3)
Plage de mesure	-50 à 1300°C / -58 à 2372°F
Résolution	0.1°C / 0.1°F
Précision	±(0.5% + 0.5°C) de -50 à 1300°C
Type de sonde	Thermocouple type K (jusqu'à 3 sondes)
Enregistrement	Sur carte SD (1 à 16 Go), format Excel (.XLS)
Vitesse d'échantillonnage	5, 10, 30, 60, 120, 300, 600 secondes ou mode automatique
Interface PC	Sortie RS-232
Alimentation	6 piles AAA (1,5V) ou adaptateur secteur 9V CC
Autonomie des piles	Plus d'un mois (échantillonnage à 60 secondes, piles alcalines neuves)
Dimensions	132 x 80 x 32 mm
Poids	199 g (sans piles)
Température de fonctionnement	0 à 50°C
Humidité de fonctionnement	Moins de 85% HR
Entretien et nettoyage	Essuyer avec un chiffon sec. Retirer les piles en cas d'inutilisation prolongée.
Sécurité	Ne pas exposer à l'humidité excessive. Respecter la polarité des piles.
Pièces détachées et réparabilité	Les piles et le bouton de réinitialisation sont accessibles. Pour les réparations complexes, contacter le support technique.
Informations générales	Enregistreur de données horodaté. Carte SD formatée en interne. Conforme aux normes CE.

FOIRE AUX QUESTIONS - SD200 Extech

Comment démarrer l'enregistrement des données ?

Insérez une carte SD formatée (1 Go minimum). Appuyez sur le bouton LOGGER pendant plus de 2 secondes. L'écran affiche 'DATALOGGER' et un bip sonore confirme l'enregistrement.

Comment arrêter l'enregistrement ?

Appuyez de nouveau sur le bouton LOGGER pendant plus de 2 secondes. 'DATALOGGER' devient 'DATA'. Ne retirez pas la carte avant d'arrêter l'enregistrement pour éviter la corruption des données.

Comment formater la carte SD ?

Maintenez le bouton SET enfoncé pendant 2 secondes. Sélectionnez 'Sd F' avec le bouton SET. Utilisez ▲ pour choisir 'Yes', puis appuyez sur LOGGER (Enter) pour confirmer. 'Ent' s'affiche, appuyez à nouveau sur LOGGER pour formater.

Que faire si l'écran affiche 'CH CArd' ?

Ce message indique que la carte mémoire est pleine ou défectueuse. Remplacez-la par une nouvelle carte SD formatée (1 à 16 Go) ou effacez les données via le formatage.

Comment régler l'heure et la date ?

En mode SET, sélectionnez 'dAtE'. Utilisez ▲ ou ▼ pour ajuster le champ clignotant. Appuyez sur LOGGER (Enter) pour passer au champ suivant. Confirmez en maintenant SET enfoncé pour quitter.

Quels types de piles utiliser ?

Utilisez 6 piles alcalines AAA (1,5 V). Retirez le couvercle à l'arrière en dévissant la vis. Respectez la polarité indiquée. Des piles durables sont recommandées pour une longue autonomie.

Comment transférer les données sur un PC ?

Retirez la carte SD de l'appareil et insérez-la dans un lecteur de carte PC. Ouvrez le fichier .XLS avec Excel. Les données sont organisées en colonnes (position, date, heure, valeurs des canaux).

Puis-je utiliser des sondes autres que le type K ?

Non, l'appareil est conçu uniquement pour les thermocouples de type K. L'utilisation d'autres types de sondes pourrait endommager l'appareil ou donner des mesures erronées.

Comment réinitialiser l'appareil en cas de blocage ?

Utilisez un trombone ou un objet pointu pour appuyer sur le bouton RESET situé sur le côté de l'appareil. Cela redémarre le microprocesseur sans perdre les données enregistrées.

Que signifie l'affichage 'no CArd' ?

Ce message indique qu'aucune carte SD n'est insérée. Insérez une carte SD compatible (1 à 16 Go) dans le logement situé sur le côté gauche de l'appareil.

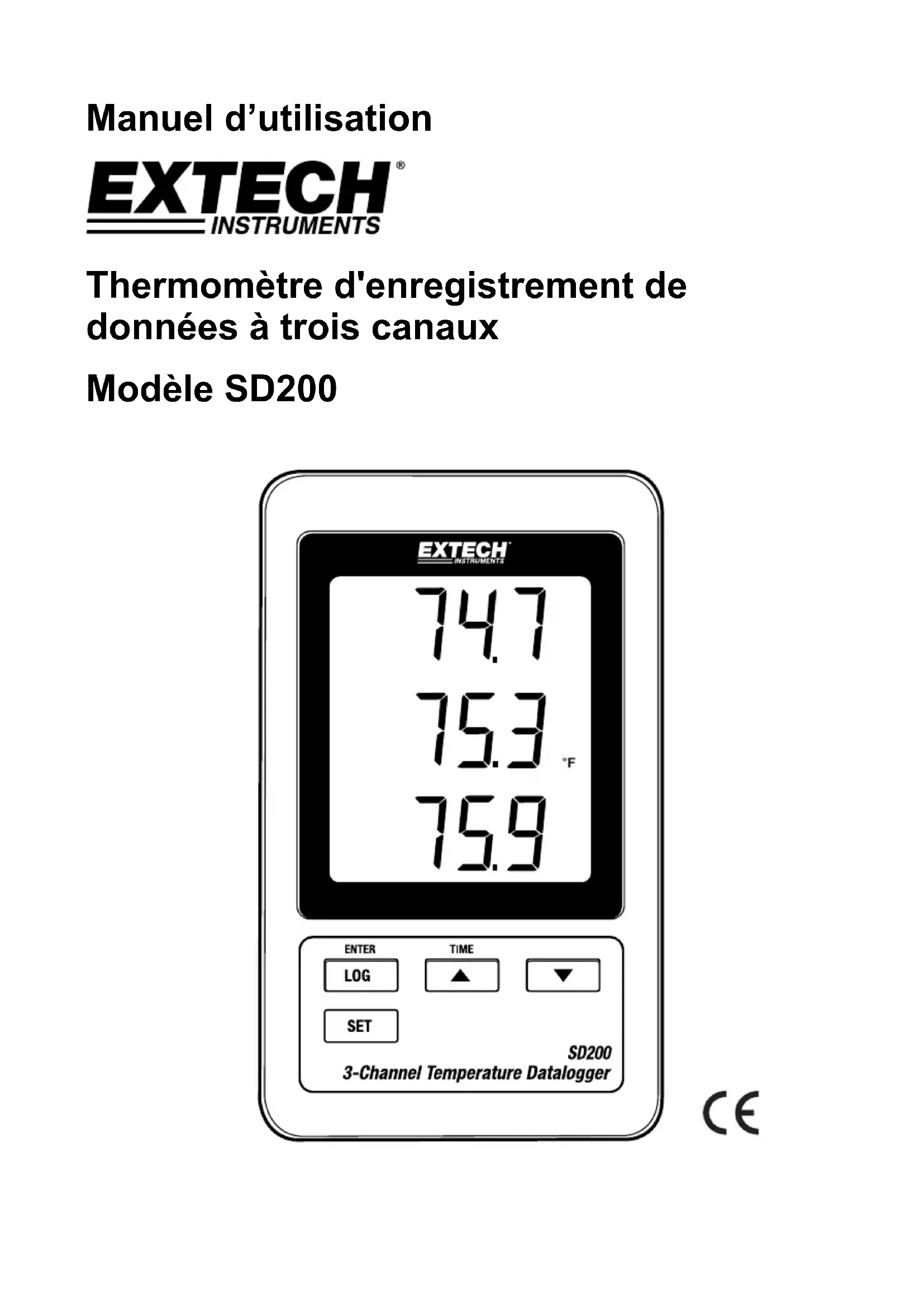

MODE D'EMPLOI SD200 Extech

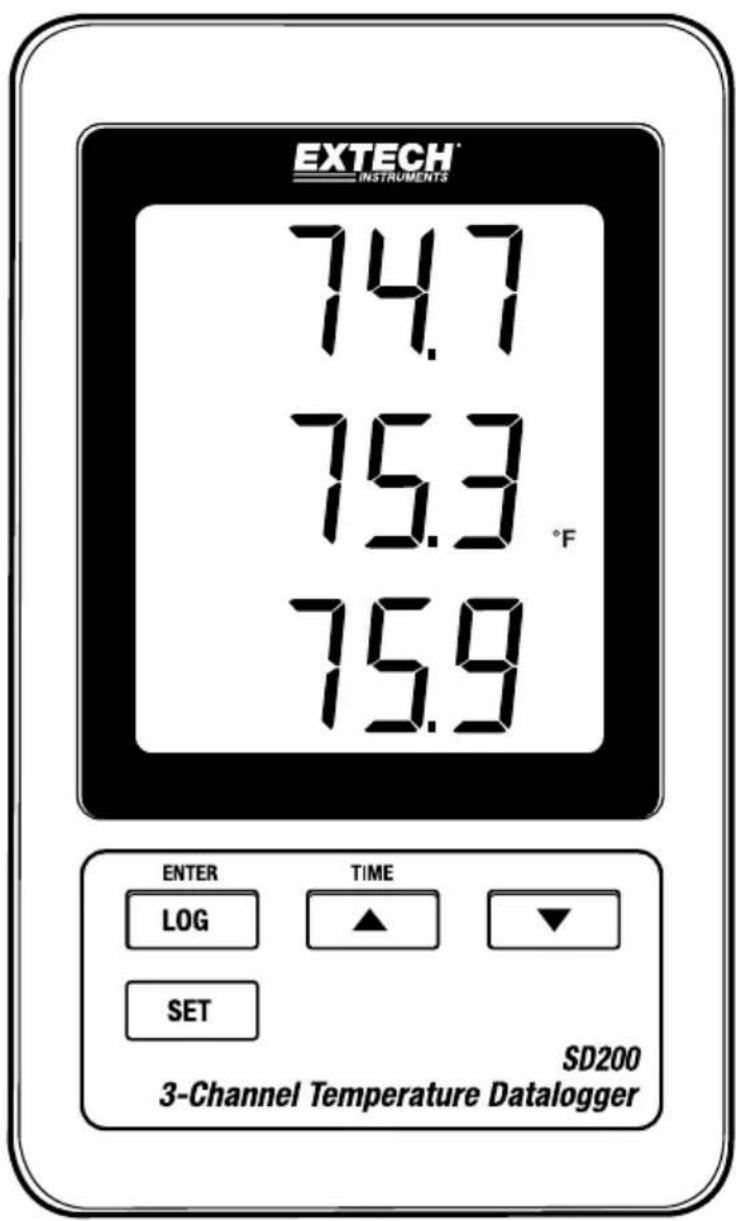

Modèle SD200

Toutes nos félicitations pour votre acquisition de l'enregistreur de données de température à trois canaux Extech SD200. Cet appareil affiche et enregistre les données de température sur une à trois sondes de température thermocouple de type K. Les données sont enregistrées sur une carte SD et transférées vers un PC. Cet appareil est livré entièrement testé et calibré et, sous réserve d'une utilisation adéquate, vous fera bénéficier de nombreuses années de service fiable.

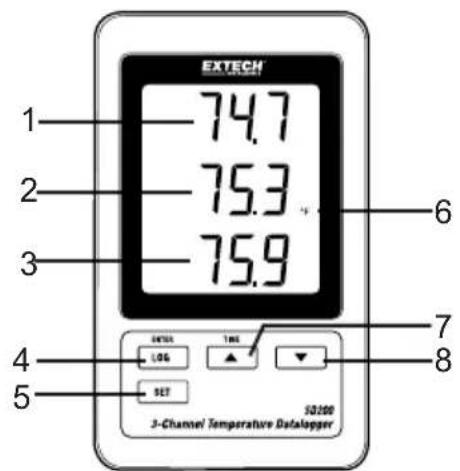

Caracteristiques

• Ecran LCD triple affichage permettant d'afficher simultanément 3 canaux de température de type K. L'enregistreur de données horodate et enregistre les lectures sur une carte SD au format Excel pour permettre leur transfert en toute facilité vers un PC. Vitesse de prise de mesure réglable : 5, 10, 30, 60, 120, 300, 600 secondes.
• Pile longue durée ou adaptateur de courant AC.
• Gamme de température de -50 à 1300 °C /-58 à 2372 °F avec une résolution de 0,1 °F/°C.
• Affichage T!
• Affichage T2
• Affichage T3
• Bouton LOG (ENTER)
• Bouton SET (Régler)
• Icone des unités de température
• Bouton TIME (durée) ▲
• Bouton

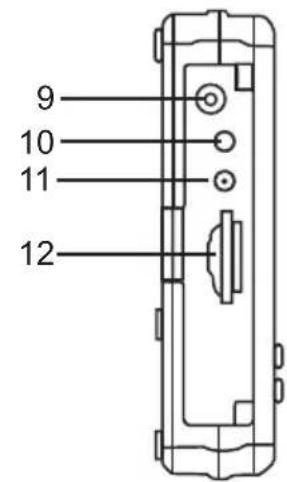

1. Prise de l'adaptateur de courant AC
2. Touche Reset (Réinitialisation) 11. Sortie RS-232
3. Logement de carte mémoire SD

1. Entrée thermocouple T1
2. Entretien thermocouple T2
3. Entretien thermocouple T3

Remarque: Le compartiment et piles et le support inclinable se trouvent sur la partie arrière de l'appareil.

Avertissement de pile faible, installation et remplacement

1. Lorsque l'icône s'affiche à l'écran, cela signifie que les piles sont faibles et qu'elles doivent être remplacées. Toutefois, une mesure d'inspection peut toujours être faite pendant plusieurs heures après l'apparition de l'indicateur des piles faibles avant que la mesure de l'appareil ne devienne imprécise.
2. Pour remplaçer ou installer les piles, retirez la vis Philips utilisée pour visser le couvercle du compartiment à piles à l'arrière et soulevez le couvercle.
3. Remplacez les piles AAA (utilisez les piles alcalines durables) en respectant la polarité.
4. Remplacez et vissez le couvercle.

Connexion de thermocouples

1. Insérez la fiche du mini connecteur thermocouple de type K dans la prise du mini connecteur sur la partie inférieure de l'enregistreur de données en respectant la polarité (lame large/lame étroite).
2. Jusqu'à trois sondes peuvent être installées.
3. La température des sondes insérées s'affichera sous forme de T1, T2, T3 de haut en bas.
4. « --- » s'affichera pour les entrées ouvertes et non utilisées.

Enregistrement chronologique des données

1. Ouvrez le couvercle sur le côté gauche et insérez la carte SD

Remarque: La carte SD doit avoir une capacité minimale de 1 GO.

Remarque: N'utilise pas les cartes mémoires formatées par les autres appareils ou caméras. Afin de formater correctement la carte, suivez la procédure de formatage de carte mémoire décrite dans la section relative aux fonctionnalités avancées de ce manuel.

Remarque: L'heure de l'horloge interne doit être correctement réglée. Référez-vous à la section sur les fonctionnalités avancées de ce manuel pour régler l'horloge.

Remarque: La structure de données par défaut utilise un point decimal «. » comme indicateur de chiffre decimal. Référez-vous à la section sur les fonctionnalités avancées de ce manuel pour le changer en virgule «, »

Remarque: Si la carte mémoire SD n'est pas installée, « EMPTY » apparaitra dans l'affichage

Remarque: Si la sonde de température n'est pas installée, les nombres aléatoires peuvent apparaître dans les données précises.

Remarque: Si la sonde de température n'est pas installée, après que les données téléchargent le symbole d'unités de température ne peut pas apparaître dans l'affichage.

Remarque: Affichage de messages d'erreurs:

CH-

CArd

La carte mémoire est pleine ou il y a un problème avec cette dernière.

LobAt

La pile est faible et l'enregistrement de données est désactivé

CArd

La carte SD n'est pas insérée

1. Appuyez sur le bouton LOGGER (Enregistreur) pendant plus de 2 secondes pour commencer l'enregistrement. « DATABLOGGER » (Enregistreur de données) s'affichera à l'écran (entre les affichages T2 et T3) et l'appareil émettra un signal sonore à chaque fois que les données sont enregistrées (si le signal sonore est activé).
2. Pour arrêter l'enregistrement de données, appuyez sur le bouton LOGGER pendant plus de 2 secondes. « DATALOGGER » deviendra « DATA » (Données) et l'appareil commencer a le compte à rebours à travers les données enregistrées.

REMARQUE: Pour éviter une corruption des données, ne retirez pas la carte mémoire sans arrêter convenablement la fonction d'enregistrement.

Vérification de l'heure/de la date/du début d'échantillonnage

Appuyez et maintenez enfoncé le bouton TIME (Heure) pendant plus de 2 secondes et l'écran fera défilier les informations sur la date, l'heure et le début d'échantillonnage.

Structure de données de la carte SD

1. Lorsque la carte SD est introduite pour la première fois dans l'enregistreur de données, le dossier TMC01 est créé.
2. La première session d'enregistrement de données créera ensuite un fichier TMC01001. XLS. Toutes les données seront enregistrées dans ce fichier jusqu'à ce que le nombre de colonnes attaigne 30 000.
3. Àpres 30 000 colonnes, un nouveau fichier TMC01002. XLS sera créé. Cette procédure est répetée après toutes les 30 000 colonnes jusqu'à TMC01099. XLS. Un nouveau dossier TMC02 est alors créé, et le même processus reprend. TMC10 est le dossier final.

Transfert de données vers un PC

1. Retirez la carte mémoire de l'enregistreur de données et branchez-la dans la fente de la carte SD sur le PC.
2. Demarrez Excel et ouvre le fichier de données sur la carte mémoire à partir d'un tableau. Le fichier s'affichera tel qu'indiqué sur l'image ci-dessous.

	A	B	C	D	E	F	G	H	I	J
1	Position	Date	Time	Ch1 Value	Ch1 Unit	Ch2 Value	Ch2 unit	Ch3 Value	Ch3 unit
2	1	5/26/2011	13:48:50	75.3	DEGREE F	76.8	DEGREE F	75.7	DEGREE F
3	2	5/26/2011	13:48:54	75.5	DEGREE F	76.8	DEGREE F	76.4	DEGREE F
4	3	5/26/2011	13:49:59	75.7	DEGREE F	76.8	DEGREE F	76.2	DEGREE F
5	4	5/26/2011	13:49:04	75.9	DEGREE F	76.8	DEGREE F	75.5	DEGREE F
6	5	5/26/2011	13:49:09	75.7	DEGREE F	76.8	DEGREE F	75.7	DEGREE F
7	6	5/26/2011	13:49:14	75.9	DEGREE F	77	DEGREE F	75.9	DEGREE F
8	7	5/26/2011	13:49:19	75.9	DEGREE F	77	DEGREE F	75	DEGREE F
9	8	5/26/2011	13:49:24	75.9	DEGREE F	76.8	DEGREE F	74.6	DEGREE F
10	9	5/26/2011	13:49:29	75.9	DEGREE F	76.8	DEGREE F	74.3	DEGREE F
11	10	5/26/2011	13:49:34	75.9	DEGREE F	76.8	DEGREE F	74.6	DEGREE F
12	11	5/26/2011	13:49:39	75.9	DEGREE F	76.8	DEGREE F	74.4	DEGREE F
13	12	5/26/2011	13:49:44	75.9	DEGREE F	76.6	DEGREE F	74.3	DEGREE F
14	13	5/26/2011	13:49:49	75.9	DEGREE F	76.8	DEGREE F	74.3	DEGREE F
15	14	5/26/2011	13:49:54	75.9	DEGREE F	76.8	DEGREE F	74.4	DEGREE F
16	15	5/26/2011	13:50:59	75.9	DEGREE F	76.8	DEGREE F	74.1	DEGREE F
17	16	5/26/2011	13:50:04	75.9	DEGREE F	76.8	DEGREE F	74.6	DEGREE F
18	17	5/26/2011	13:50:09	75.9	DEGREE F	76.8	DEGREE F	74.6	DEGREE F
19	18	5/26/2011	13:50:14	75.9	DEGREE F	76.8	DEGREE F	75.2	DEGREE F
20	19	5/26/2011	13:50:19	75.9	DEGREE F	76.8	DEGREE F	75.5	DEGREE F
21	20	5/26/2011	13:50:24	75.9	DEGREE F	77	DEGREE F	75.3	DEGREE F
22	21	5/26/2011	13:50:29	75.7	DEGREE F	76.6	DEGREE F	75.3	DEGREE F
23	22	5/26/2011	13:50:34	75.7	DEGREE F	76.8	DEGREE F	75.5	DEGREE F

Paramètres avancés

La fonction SET (Réglage) est utilisée pour :

• Formater la carte mémoire SD
• Régler la date et l'heure
• Régler le temps d'échantillonnage
• Régler le signal sonore sur ON/OFF
• Régler le chiffre décimal de la carte SD
• Sélectionner les unités de température
• Régler la sortie des données RS232 sur ON/OFF
• Appuyez et maintenez enforcé le bouton SET pendant plus de 2 secondes pour entrer en mode de configuration. La première fonction (Sd F) s'affichera à l'écran. Appuyez sur le bouton SET pour faire défiler les sept fonctions. Utilisez les boutons et pour régler la fonction sélectionnée. Utilisez le bouton LOGGER pour faire défiler les champs dans une fonction. Au mode SET, siaucun bouton n'est appuyé au bout de 5 secondes, l'enregistreur de données returnera au mode standard.
• Sd F - Formater la carte SD. Appuyez sur la touche pour sélectionner Yes (oui) ou No (non). Pour oui, appuyez sur le bouton Entrée. Lorsque l'option Oui et Ent apparaissent, appuyez de nouveau sur la touche Enter pour formater la carte et effacer toutes les données existantes. L'écran affichera un clignotement oui et ESC alors que la mémoire est effacée et formatée.
• DATE - Réglez la date et l'heure. Appuyez sur les boutons ou pour régler le champ (clignotant) sélectionné. Appuyez sur le bouton Enter pour enregistrer la valeur et faire défiler les différents champs.
• SP-t - Réglez le débit d'échantillonnage. Appuyez sur le bouton ▲ pour sélectionner le débit d'échantillonnage de votre choix et sur Enter pour enregistrer la sélection. Les sélections sont : 5, 10, 30, 60, 120, 300, 600 secondes et AUTO. Au mode AUTO (Automatique), les données seront enregistrées à chaque fois qu'il y a un changement de température de plus d'1 degré.
• bEEP - Reglez le signal sonore sur ON ou OFF. Appuyez sur le bouton ▲ pour sélectionner ON ou OFF et sur Enter pour enregistrer la sélection.
• DEC - Régler le chiffre décimal de la carte SD. Appuyez sur le bouton pour sélectionner USA (décimal) ou Euro (virgule) et sur Enter pour enregistrer la sélection.
• t-CF - Réglez l'unité de température sur °F ou °C et appuyez sur Enter pour enregistrer la sélection
• RS232 - Réglez la sortie des données RS232 sur ON/OFF. Appuyez sur le bouton pour sélectionner ON ou OFF et sur Enter pour enregistrer la sélection.
• ESC - Quittez le mode de réglage. Appuyez sur le bouton SET pour revenir au fonctionnement normal.

Reinitialisation du système

S'il arrive que le CPU ne réagisse pas à la pression des touches ou si l'appareil semble figé, appuyez sur le bouton RESET sur le côté de l'enregistreur de données (utilisez un trombone ou un objet pointu similaire) pour remettre l'appareil en fonctionnement.

Interface RS232

Une sortie série est disponible et permet de relier l'appareil au port série d'un PC. Appelez l'assistance technique pour plus d'informations sur cette interface.

Ecran LCD, 60 × 50 ~mm (2,4 x 2,0 po)

Sondes de température Thermocouple de type K

Carte mémoire Carte mémoire SD, 1 à 16 GO

Durée d'échantillonnage de

L'enregistreur de données 5/10/30/60/120/300/600 secondes ou automatique.

Compensation de température Automatique

Fréquence de mise à jour de

L'affichage Approx. 1 seconde

Sortie de données RS 232

Température de fonctionnement 0 à 50°C (32 à 122°F)

Humidité de fonctionnement Inférieure à 85% d'HR.

Alimentation 6 piles alcalines ou durables AAA (UM4) de 1,5 V ou un adaptateur

de courant AC de 9 V.

Autonomie des piles En fonction du débit d'échantillonnage, pour de nouvelles piles

alcalines et un temps d'échantillonnage de 60 secondes, la durée habituelle est supérieure à un mois. Les débits d'échantillonnage

Rapide réduira de manière significative l'autonomie des piles.

Poids 199 g/0,44 lb.

Dimensions 132× 80× 32mm (5,2× 3,1× 1,3 po)

Thermocouple de type K
Gamme	Résolution	Précision (RDG)
-50,0 à 1300,0 °C	0,1°C	±(0,5 % + 0,5°C)
-50,1 à -100,0°C		±(0,5 % + 1°C )
-58,0 à 2372,0°F	0,1°F	±(0,5 % + 1°F )
-58,1 à -148,0°F		±(0,5 % + 1,8°F )

Remarque: Les tests des spécifications ci-dessus ont été réalisés avec une puissance du champ RF inférieure à 3 V/m et une fréquence inférieure à 30 MHz uniquement.

Vous, comme l'utilisateur final, êtes légalement la limite (l'ordonnance de Pile d'UE) de retourner toutes les piles utilisées, la disposition dans les ordures de ménage est interdite! Vous pouvez remettre vos piles utilisées/les accumulateurs aux guichets de retrait des paquets dans votre communauté ou où que vos piles/les accumulateurs sont vendus!

Disposition : Suivre les conditions légales valides dans le respect de la disposition de l'appareil à la fin de son cycle de vie

Tous droits réservés, y compris le droit de reproduction, en tout ou en partie, sous quelque forme que ce soit.

www.extech.com
