Type de produit	Système de filtre à eau
Marque	Bartscher
Modèle	K3600L
Numéro d'article	109847
Matériau	Plastique
Dimensions (L x P x H)	180 x 145 x 435 mm
Poids	3,4 kg
Capacité de filtration	3600 litres (à 10°KH dureté carbonatée)
Raccordement d'eau	3/8"
Température de l'eau admissible	2 °C à 30 °C
Pression d'eau	3 bars
Type de filtre	Charbon actif végétal, jetable, installation verticale
Fonctions principales	Réduction de la dureté carbonatée (KH) et des solides dissous (TDS), élimination du chlore et des impuretés
Applications	Machines à café, fours mixtes
Tête de filtre	Réutilisable
pH de l'eau traitée	Neutre
Entretien et remplacement	Remplacer la cartouche tous les 6 mois ou selon la capacité atteinte ; rincer avant utilisation
Accessoires optionnels	Compteur d'eau (art. 109849) avec piles 2x AA
Pièces détachées et réparabilité	Cartouche de filtre de remplacement (art. 109848), joints de tête disponibles
Sécurité	Utiliser uniquement avec de l'eau potable ; respecter pression et température maximales
Installation	Fixation murale incluse, raccordement avec tuyaux non fournis

FOIRE AUX QUESTIONS - K3600L BARTSCHER

Comment installer le filtre à eau K3600L ?

Fixez la fixation murale au mur à proximité de l'arrivée d'eau. Accrochez le système (tête + cartouche) sur la fixation. Raccordez le tuyau d'arrivée d'eau potable (1) et le tuyau d'évacuation (2) aux adaptateurs 3/8" de la tête. Les tuyaux ne sont pas fournis.

Quelle est la capacité du filtre K3600L ?

La capacité nominale est de 3600 litres pour une dureté carbonatée (KH) de 10°dH. Pour d'autres duretés, consultez le tableau de capacité dans la notice : par exemple, à 20°dH, la capacité est de 1800 litres.

Quand dois-je remplacer la cartouche filtrante ?

Remplacez la cartouche tous les 6 mois pour des raisons d'hygiène, ou plus tôt si la capacité maximale est atteinte (selon la dureté de l'eau). Utilisez le compteur d'eau optionnel pour un suivi précis.

Quels sont les accessoires disponibles pour le K3600L ?

Un compteur d'eau (art. 109849, avec piles 2x AA) et une cartouche de rechange (art. 109848) sont disponibles. Le compteur affiche le volume filtré et signale le remplacement.

Le filtre K3600L est-il compatible avec toutes les machines à café ?

Oui, il est conçu pour les machines à café et les fours mixtes. Le raccordement standard 3/8" s'adapte à la plupart des équipements professionnels. Vérifiez la pression d'eau maxi 3 bars.

Comment rincer la cartouche après remplacement ?

Après avoir installé une nouvelle cartouche, ouvrez l'arrivée d'eau et laissez couler l'eau pendant quelques minutes pour éliminer les résidus de fabrication. Utilisez cette eau pour le rinçage, ne la consommez pas.

Quelle est la pression d'eau recommandée ?

La pression d'entrée doit être de 3 bars maximum. Si la pression est plus élevée, installez un réducteur de pression. La température de l'eau doit être entre 2°C et 30°C.

Le filtre K3600L réduit-il le calcaire ?

Oui, il réduit la dureté carbonatée (KH) et le taux de solides dissous (TDS), ce qui diminue le calcaire dans l'eau. Cependant, il n'adoucit pas totalement l'eau ; un adoucisseur séparé peut être nécessaire pour une eau très dure.

Puis-je utiliser le filtre avec de l'eau non potable ?

Non, le système est conçu uniquement pour l'eau potable du robinet. Ne l'utilisez pas avec de l'eau non traitée ou contaminée.

Où puis-je trouver la notice complète ?

Vous pouvez télécharger la notice PDF gratuite sur notice-facile.com pour le modèle K3600L Bartscher. Elle contient tous les détails d'installation, d'entretien et les tableaux de capacité.

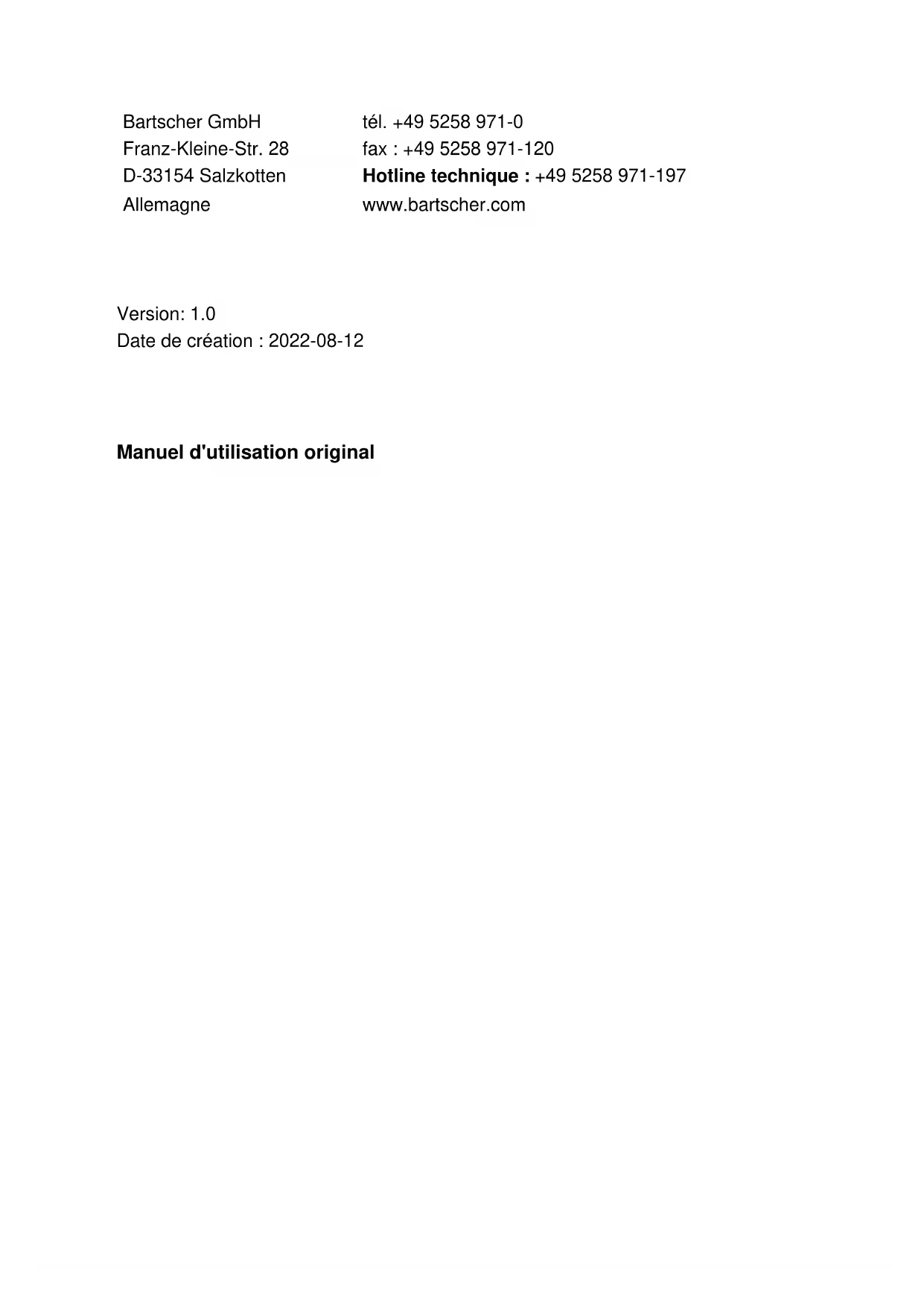

MODE D'EMPLOI K3600L BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2022-08-12

Manuel d'utilisation original

Caractéristiques techniques

Nom:	Système de filtre à eau K3600L
Numéro d'article :	109847
Matériau:	plastique
Capacité : litres / avec une dureté de l'eau à KH (dureté carbonatée)	3600 / 10
Raccordement d'eau :	3/8"
Température de l'arrivée d'eau en °C :	2 - 30
Pression de l'eau en bars :	3
Dimensions (largeur x profondeur x hauteur) en mm :	180 x 145 x 4350
Poids en kg :	3,4

Nous nous réservons le droit d'introduire des modifications techniques !

Modèle / caractéristiques

- Version:

• système jetable
• pour installation verticale

- Conçu pour :

• machines à café
• fours mixtes

- Propriétés :

• Filtre à charbon actif composé de matières premières végétales et renouvelables
• Élimination du chlore et des impuretés
• Tête de filtre réutilisable
• pH neutre
• Dureté carbonatée réduite – Réduction du taux de TDS (Total Dissolved Solids)

Utilisation conforme à l'usage

Le système de filtre à eau est conçu pour réduire la dureté carbonatée de l'eau (KH) et la teneur en substances solubles dans l'eau (TDS), conçu pour l'eau du robinet.

Éléments fournis

1. Fixation murale (1x)
2. Tête de filtre (1x)
3. Adaptateur 3/8" pour tuyau en plastique ∅ 10 mm (2x)
4. Cartouche de filtre à eau (1x)

Bartscher Wasser/Bartscherbo 1336003 Rider Blue Cartilage REACHS Cartauche de Blue & Blue TECNOSL. 4

Fig. 1

1 2 3

Accessoires (non inclus dans la livraison!)

• Matériau : plastique
• Couleur : Blanc
• Conçu pour :
• Système de filtre à eau K3600L
• Capacité : 3600 litres / avec une dureté de l'eau de 10° KH (dureté carbonatée) / 0-3 litres/min.
• Température de l'arrivée d'eau en : 2 °C à 30 °C
• Dimensions : 130 x profondeur 130 x hauteur. 420 mm
• Poids : 3,1 kg

Compteur d'eau W3B-1

• Matériau : plastique • Couleur : gris acier
• Conçu pour :
• Système de filtre à eau K3600L
• Température de l'arrivée d'eau en : 2 °C à 30 °C • Raccordement d'eau : 1/4"
• Pression d'eau : 3 bars
• Alimentation : piles 2x AA • L'appareil comprend :
• les piles 2x AA
• l'adaptateur 1/4" pour 1/8"
• l'adaptateur 1/4" pour le tuyau en plastique ∅ 10 mm
• la fixation murale pour le panneau de commande

- Dimensions : 110 x profondeur 65 x hauteur 95 mm

- Poids : 0,25 kg

Installation

1. Installer le système de filtre à eau à proximité du raccordement d'eau et de l'appareil.
2. Monter la fixation murale sur le mur à l'endroit souhaité.
3. Accrocher le système de filtre à eau (la cartouche de filtre avec la tête de filtre) sur la fixation murale.

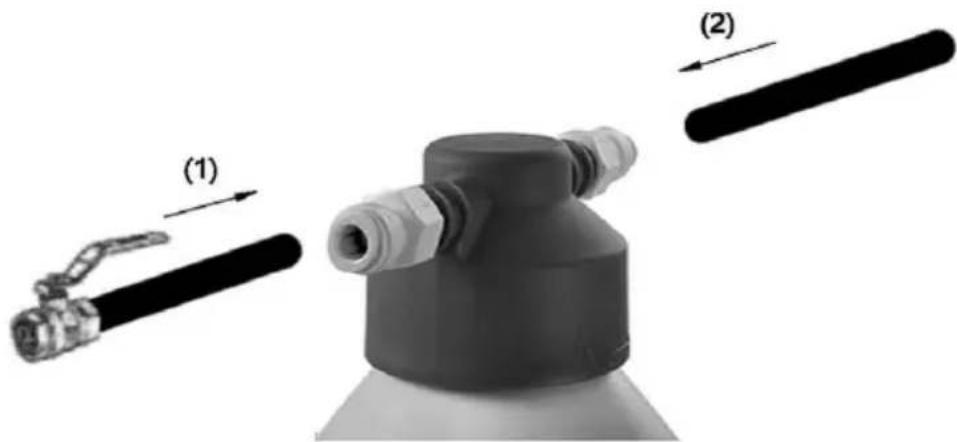

4. Raccorder le tuyau d'arrivée (1) d'eau potable et le tuyau d'évacuation (2) de l'eau traitée aux adaptateurs correspondants 3/8 » de la tête de filtre (fig. 2).

Indication!

Les tuyaux d'arrivée et d'évacuation ne sont pas fournis !

(1) (2)

Fig. 2

Le système de filtre à eau est prêt.

Compteur d'eau (disponible en option, no d'art. 109849)

Programmer le compteur d'eau selon les consignes indiquées dans le mode d'emploi.

Selon la capacité de l'appareil définie après la vérification de la dureté de l'eau potable, le compteur d'eau indiquera la nécessité de remplacer la cartouche du filtre à eau. La remplacer en suivant les consignes du chapitre « Remplacement de la cartouche de filtre à eau ».

Capacité

La capacité dépend de la dureté de l'eau (KH valeur carbonatée de l'eau). Vérifier la dureté de l'eau à l'endroit d'installation du système de filtre à eau et sur cette base, à l'aide du tableau ci-dessous, définir la capacité :

Dureté de l'eau (dH - degrés allemands)	Capacité (litres)
10	3600
11	3273
12	3000
13	2769
14	2571
15	2400
16	2250
17	2118
18	2000
19	1895
20	1800
21	1714
22	1636
23	1565
24	1500
25	1440
26	1385
27	1333
28	1286
29	1241
30	1200

Remplacement de la cartouche de filtre à eau

Quand l'efficacité de la cartouche de filtre à eau se termine, remplacer la cartouche. Réaliser les opérations suivantes (fig. 3) :

1. Fermer le robinet d'arrivée d'eau potable.
2. Retirer la cartouche usée de la tête du filtre à eau.
3. Vérifier si les joints sur la tête de filtre sont correctement placés et s'ils ne sont pas endommagés.
4. Placer une nouvelle cartouche dans la tête du filtre à eau.
5. Ouvrir l'arrivée d'eau potable.
6. Avant l'utilisation, rincer la cartouche du filtre à eau.

Pour des raisons d'hygiène, remplacer la cartouche de filtre tous les 6 mois, même si le niveau de capacité maximal n'a pas été atteint.
