Type de produit	Réfrigérateur intégré
Marque	Viking
Modèle	VRI7240WRVC
Largeur (estimation)	18 po (45,7 cm)
Hauteur encadrement	84 po à 85-3/16 po (213,4 à 216,3 cm)
Profondeur encadrement	25 po (63,5 cm)
Poids (estimation)	Environ 100 kg
Alimentation électrique	120 V, 60 Hz, 15 A
Fonctions principales	Régulation électronique de température, éclairage LED, alarme de porte ouverte, distribution d'eau
Dégivrage	Automatique
Entretien et nettoyage	Nettoyage intérieur avec chiffon humide et détergent doux, vérification des joints
Sécurité	Système anti-basculement, verrouillage enfant non spécifié
Pièces détachées	Disponibles auprès du fabricant, contactez le service client
Réparabilité	Indice de réparabilité non fourni
Informations complémentaires	Convient pour assemblage avec d'autres appareils de réfrigération série 7

FOIRE AUX QUESTIONS - VRI7240WRVC VIKING

Comment assembler deux réfrigérateurs Viking ?

Utilisez le kit d'assemblage CKVBI fourni. Retirez les tiges latérales sur les côtés à assembler, installez les supports de tige centrale, puis fixez les plaques de liaison par le haut et par l'arrière. Enfin, insérez la tige centrale entre les appareils à l'aide d'un maillet en caoutchouc.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse, de forets Phillips (PH2) et Torx (T15 et T20), de douilles hexagonales 1/4 po et 5/16 po, d'un maillet en caoutchouc, d'une clé 3/8 po et d'une clé Allen 1/8 po.

Comment installer le système anti-basculement ?

Le support anti-basculement doit être centré horizontalement dans l'encadrement. Utilisez au moins 4 des 12 trous pour le fixer avec des vis adaptées au matériau du mur. La dimension A est calculée comme suit : hauteur de l'encadrement moins hauteur du réfrigérateur plus 1-1/4 po.

À quoi sert le chauffage de liaison ?

Le chauffage de liaison empêche la formation de condensation entre les appareils assemblés. Il se fixe en haut de l'appareil de droite et se branche sur la prise à côté de l'interrupteur marche/arrêt. Il doit être activé via le panneau de commande.

Comment fixer la plaque de liaison par le haut ?

Placez la plaque de liaison par le haut sur les trous filetés des deux appareils et fixez-la avec les attaches 1/4 po-20 x 3/4 po fournies. Utilisez une clé Allen manuelle, pas de perceuse, pour éviter de trop serrer.

Quelle est la hauteur d'encadrement requise pour l'installation ?

La hauteur d'encadrement doit être comprise entre 84 po (213,4 cm) minimum et 85-3/16 po (216,3 cm) maximum. Adaptez les pieds de nivellement pour ajuster la hauteur des appareils.

Comment activer le chauffage de liaison après installation ?

Sur le panneau de commande de l'unité de droite, appuyez simultanément sur les touches VAC et UP pendant 5 secondes. Un bip d'alarme confirme l'activation. Le panneau peut varier selon le modèle.

Comment installer la tige centrale ?

Après avoir fixé les supports de tige centrale et les plaques de liaison, ouvrez les deux portes, insérez la tige centrale entre les appareils en alignement avec le haut. Enfoncez-la délicatement à l'aide d'un maillet en caoutchouc jusqu'à ce qu'elle soit au niveau du cadre.

Que faire si les appareils ne sont pas de niveau ?

Utilisez les pieds de nivellement pour ajuster la hauteur de chaque appareil avant de fixer les plaques de liaison. Tournez les pieds dans le sens souhaité à l'aide de la clé 3/8 po. Effectuez 4 tours à la fois avec le cliquet à main pour un levage progressif.

Où trouver les dimensions individuelles des appareils ?

Les dimensions individuelles de chaque modèle sont fournies dans les guides d'installation livrés avec les appareils. Reportez-vous à ces documents pour les spécifications précises de largeur, hauteur et profondeur.

MODE D'EMPLOI VRI7240WRVC VIKING

Kit d'assemblage de plusieurs appareils de réfrigération

CKVBI

Table des matières

REMARQUE : ces instructions contiennent des renseignements sur l'assemblage de plusieurs appareils de réfrigération série 7. Pour plus de renseignements sur les dimensions, les spécificités et l'installation individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ces derniers.

Éléments fournis	2
Outils nécessaires	2
Dimensions de l'encadrement	3
Spécificités	4
Système anti-basculement	7
Préparation des appareils à l'installation	8
Installation	10

Avertissement

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

Éléments fournis

Chauff age (1)

Supports de tige centrale (2)

Tige centrale (1)

Plaque de liaison par le haut (1)

Plaque de liaison par l'arrière (1)

Attaches pour plaque de liaison 1/4 po-20 x 3/4 po (6)

Attaches pour chauffage 8-18 x 1/2 po (3)

Outils nécessaires

Perceuse

Forets 3 po Phillips (PH2), Torx (T15 & T20)

Douilles hexagonales 1/4 po et 5/16 po

Maillet en caoutchouc

Clé 3/8 po

Clé Allen 1/8 po

Dimensions de découpe

*Remarque : pour tous les modèles, les trois premiers pouces de l'intérieur de l'encadrement doivent avoir une finition identique à celle de l'extérieur de l'encadrement.

Spécifiées

Pour obtenir les dimensions individuelles des appareils, veuillez vous référer aux guides d'installation fournis avec ceux-ci.

Le tableau ci-dessous répertorie les combinaisons les plus fréquentes.

Option de combinaison (largeur des modèles)	Largeur de l'encadrement	Hauteur de l'encadrement (dimension unique)	Profondeur de l'encadrement (dimension unique)
18 po / 18 po 36 po (91,4 cm)		84 po (213,4 cm) min.85-3/16 po (216,3 cm) max.	25 po(63,5 cm)
Modèles 18 po / 24 po	42 po (106,7 cm)
Modèles 18 po / 30 po	48 po (121,9 cm)
Modèles 18 po / 36 po	54 po (137,2 cm)
Modèles 24 po / 24 po	48 po (121,9 cm)
Modèles 24 po / 30 po	54 po (137,2 cm)
Modèles 24 po / 36 po	60 po (152,4 cm)
Modèles 30 po / 30 po	60 po (152,4 cm)
Modèles 30 po / 36 po	66 po (167,6 cm)
Modèles 36 po / 36 po	72 po (182,9 cm)

Pour avoir une idée de la largeur de l'encadrement nécessaire dans le cas de l'installation de plusieurs appareils, additionnez les largeurs des appareils à assembler.

Par exemple: 18 po + 24 po + 24 po = 66 po

Système anti-basculement

Le support anti-basculement dispose de 12 trous. Au moins 4 de ces 12 trous doivent être utilisés.

REMARQUE : le nombre d'attaches doit être adapté à la charge afin d'écarter tout risque de basculement.

Par exemple : utilisez des vis à bois pour les murs et des clous ou des ancrages de maçonnerie si l'installation se fait sur de la pierre, de la brique ou du béton.

Le support anti-basculement doit être centré horizontalement dans l'encadrement.

Dimension A = Ouverture de l'encadrement moins la hauteur du réfrigérateur + 1-1/4 po (3,2 cm) Ex : Hauteur de l'encadrement 85 po Hauteur minimum du réfrigérateur (sur roulettes) : 83 15/16 po A = 85 po - 83-15/16 po + 1-1/4 po = 2-5/16 po

Préparation des unités pour l'installation

Avant de retirer les appareils de leur socle, retirez les tiges latérales de chaque appareil et installez les supports de tige centrale ainsi que le chauffage de liaison (étapes 1 à 4). Assurez-vous que les appareils sont bien éteints et débranchés.

1. Retirez les tiges du montant des appareils sur les côtés où ils seront en contact (TIGE A). Laissez la tige sur les côtés qui seront en contact avec l'encadrement. Conservez les vis ainsi retirées pour fixer la tige centrale à l'étape 2.

1. Fixez les supports de tige centrale (élément n° 2) (TIGE B) en utilisant les trous libérés par les tiges latérales.

Préparation des unités pour l'installation

1. Fixez le chauffage (élément n° 1) aux trois trous en haut de l'appareil de droite à l'aide des attaches 8-18 x 1/2 po (élément n° 7) fournies.

1. Branchez le chauffage à l'appareil de droite en utilisant la prise située à côté de l'interrupteur marche/arrêt.

Le haut de l'appareil est lourd et l'appareil peut donc facilement basculer tant que son installation n'est pas terminée. Maintenez les portes fermées jusqu'à l'installation et la sécurisation complète de l'appareil conformément aux instructions d'installation.

Il faut deux personnes ou plus pour installer et déplacer l'appareil. Le non-respect de cette consigne peut entraîner la mort ou de graves blessures.

1. Retirez les appareils de leur socle et positionnez-les à l'extérieur de l'encadrement de manière à pouvoir installer les plaques de liaison par le haut (élément n° 4). En cas d'installation sur une surface irrégulière, utilisez les pieds de nivellement pour ajuster la hauteur des appareils de façon à ce qu'ils soient au même niveau.

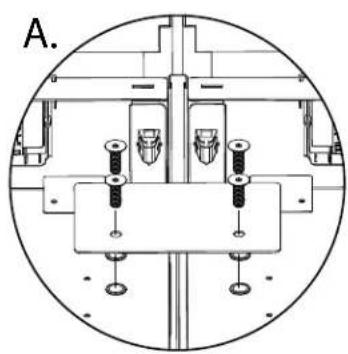

1. Fixez la plaque de liaison par le haut aux trous fi letés sur le haut de l'appareil utilisant les attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration A)

1. Fixez la plaque de liaison par l'arrière (élément n° 5) aux trous fi letés derrière les appareils à l'aide des attaches 1/4 po-20 x 3/4 po (élément n° 6). N'utilisez PAS de perceuse. Utilisez une clé Allen manuelle. (Voir illustration B) Fixez lâchement le support en le faisant pivoter. Si vous serrez les vis, le support se pliera et provoquera un désalignement de l'arrière des unités.

Remarque: Si une ou les deux unités ont (4) trous de vis, fixez-les à l'aide des deux trous du haut.

Installation

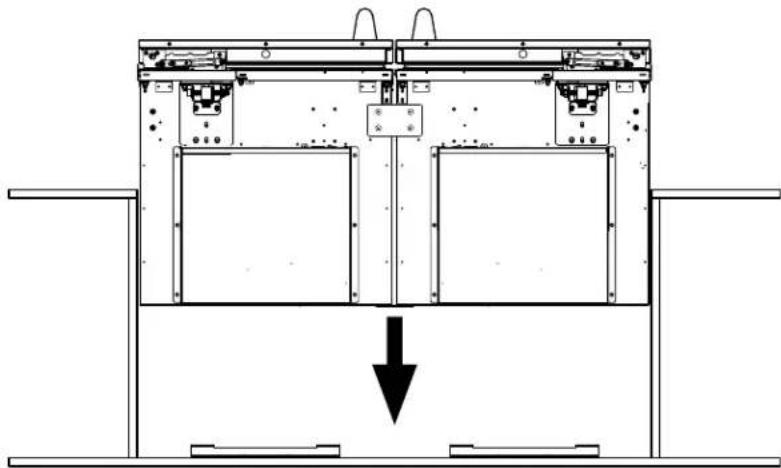

1. Dans le cas où les pieds de nivellement seraient détériorés, réduisez la hauteur des appareils de façon à ce qu'ils reposent sur leurs roulettes. Branchez l'alimentation électrique et enroulez les unités connectées dans la découpe du meuble. Les appareils doivent être branchés dans des prises électriques séparées. Raccordez l'alimentation d'eau à chaque unité.

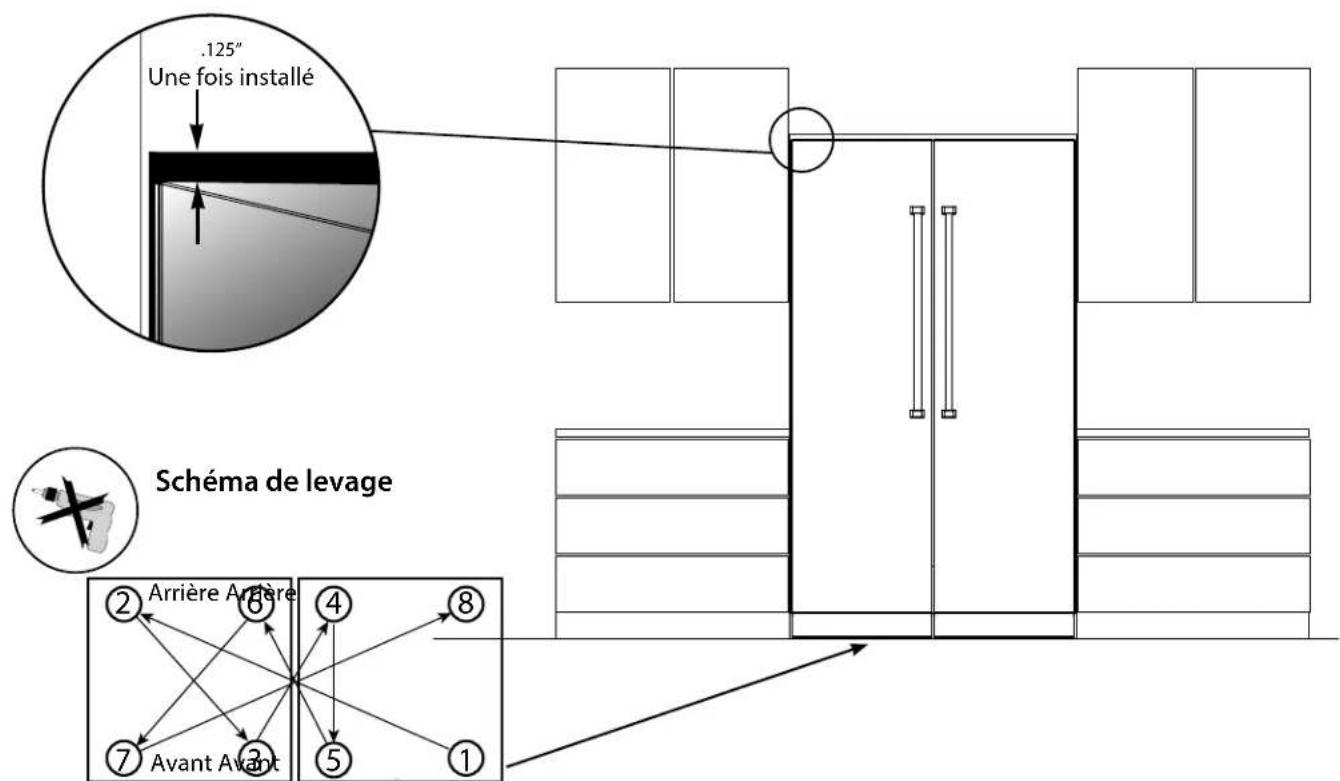

1. Surélevez les appareils à la hauteur désirée à l'aide des pieds de nivellement et enclenchez le support anti-basculement. N'UTILISEZ PAS DE PERCEUSE- (reportez-vous au schéma de modèle de levage ci-dessous pour vous assurer que les unités sont progressivement levées ensemble.) **IMPORTANT ** - Faites seulement 4 tours à la fois avec le cliquet à main **. Fixez les appareils à l'encadrement en utilisant les tiges latérales et les attaches fournies avec les appareils. Une fois les appareils fixés, installez la tige latérale magnétique inoxydable. (Référez-vous au guide d'installation pour appareils individuels)

Installation

10. Insérez la tige de liaison centrale (élément n° 3) entre les deux appareils en faisant pression. La tige doit être alignée avec le haut des appareils. En cas de besoin, enfoncez délicatement la tige à l'aide d'un maillet en caoutchouc.

REMARQUE : Ouvrez les deux portes pour installer la tige. Une fois l'installation terminée, la face de la tige doit être au même niveau que le cadre du disjoncteur.

1. Une fois la connexion au chauffage et l'installation de l'unité terminées, vous devez activer le chauffage qui a été branché sur l'unité de droite. (Étape 4 à la page 7).

Pour activer le chauffage, sur le panneau de commande de l'unité de droite, appuyez sur les touches fléchées VAC et UP pendant 5 secondes. Vous entendrez un bip d'alarme une fois qu'il acceptera l'entrée.

* REMARQUE: Le panneau de commande peut varier en fonction du modèle installé.

Installation facultative de la plaque de protection sur mesure

Retirez les vis fixant les plaques de protection individuelles des appareils. Conservez les vis pour fixer la plaque de protection sur mesure. Placez la plaque de protection en bas à l'arrière des appareils et fixez-la aux trous libérés par les plaques individuelles.

Pour obtenir des renseignements sur le produit, appelez au 1-888-845-4641

ou visitez notre site Web au vikingrange.com
