PIMS170012E - Onduleur NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur (inverseur de courant)
Marque	Nedis
Modèle	PIMS170012E
Puissance continue	1700 W
Puissance de pointe	3400 W (pendant quelques secondes)
Tension d'entrée (DC)	12 V
Tension de sortie (AC)	230 V ± 10 %
Fréquence de sortie	50 Hz
Forme d'onde de sortie	Onde sinusoïdale modifiée
Dimensions (L × l × H)	300 × 200 × 100 mm
Poids	2.5 kg
Matériau du boîtier	Aluminium avec protection thermique
Indicateur de fonctionnement	Voyant vert : appareil sous tension
Indicateur de surchauffe	Voyant jaune + alarme sonore, arrêt automatique
Indicateur de surcharge	Voyant rouge, éteindre et réduire la charge
Protection	Contre surcharge, surchauffe, inversion de polarité, court-circuit
Type de refroidissement	Ventilateur intelligent
Connecteurs d'entrée	Bornes à vis pour câbles de batterie (rouge +, noir -)
Connecteurs de sortie	Prise de courant Schuko (230 V)
Entretien	Dépoussiérer régulièrement, vérifier les connexions
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 90 % (sans condensation)
Certifications	CE, RoHS
Garantie	2 ans
Pièces détachées et réparabilité	Contactez le service après-vente Nedis

FOIRE AUX QUESTIONS - PIMS170012E NEDIS

Comment brancher l'onduleur Nedis PIMS170012E sur une batterie ?

Connectez d'abord le câble rouge (borne +) à la borne positive de la batterie, puis le câble noir (borne -) à la borne négative. Assurez-vous que la polarité est correcte et que les connexions sont bien serrées. Allumez ensuite l'onduleur avant de brancher vos appareils.

Que faire si le voyant jaune s'allume ?

Le voyant jaune indique une surchauffe. L'appareil émettra une alarme sonore et s'éteindra automatiquement. Laissez-le refroidir dans un endroit ventilé. Il se rallumera automatiquement une fois la température redevenue normale.

Que signifie le voyant rouge ?

Le voyant rouge indique une surcharge. L'appareil est surchargé. Éteignez l'onduleur et débranchez certains appareils pour réduire la consommation. Réduisez la charge avant de rallumer l'onduleur.

Puis-je utiliser l'onduleur Nedis PIMS170012E avec des appareils sensibles ?

Cet onduleur produit une onde sinusoïdale modifiée. Certains appareils sensibles comme les équipements médicaux ou les alimentations à découpage peuvent ne pas fonctionner correctement. Pour ces appareils, préférez un onduleur à onde sinusoïdale pure.

Quelle batterie dois-je utiliser avec cet onduleur ?

Utilisez une batterie 12 V (plomb-acide, AGM, lithium, etc.) avec une capacité suffisante pour vos besoins. La puissance maximale est de 1700 W. Assurez-vous que la batterie peut fournir le courant nécessaire (au moins 150 A en pointe).

Pourquoi l'onduleur émet-il un bip sonore ?

Les bips peuvent indiquer une surcharge, une surchauffe ou une tension de batterie faible. Vérifiez les voyants : vert (normal), jaune (surchauffe), rouge (surcharge). Consultez le manuel pour plus de détails.

Comment nettoyer l'onduleur Nedis PIMS170012E ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et sec. N'utilisez pas de solvants ou de produits abrasifs. Assurez-vous que les ouïes de ventilation sont propres pour éviter la surchauffe.

Puis-je brancher l'onduleur sur une prise secteur pour le recharger ?

Non, cet onduleur est un inverseur DC-AC, il n'a pas de chargeur intégré. Pour recharger la batterie, utilisez un chargeur de batterie adapté. Branchez l'onduleur directement sur une batterie 12 V.

Quelle est la consommation à vide de l'onduleur ?

La consommation à vide est d'environ 0.5 à 1 A selon le modèle. Pour économiser la batterie, éteignez l'onduleur lorsqu'il n'est pas utilisé.

Comment réinitialiser l'onduleur après une protection ?

Après une surcharge ou une surchauffe, l'onduleur s'éteint automatiquement. Réduisez la charge ou laissez-le refroidir, puis rallumez-le. Si le problème persiste, vérifiez les connexions et la tension de la batterie.

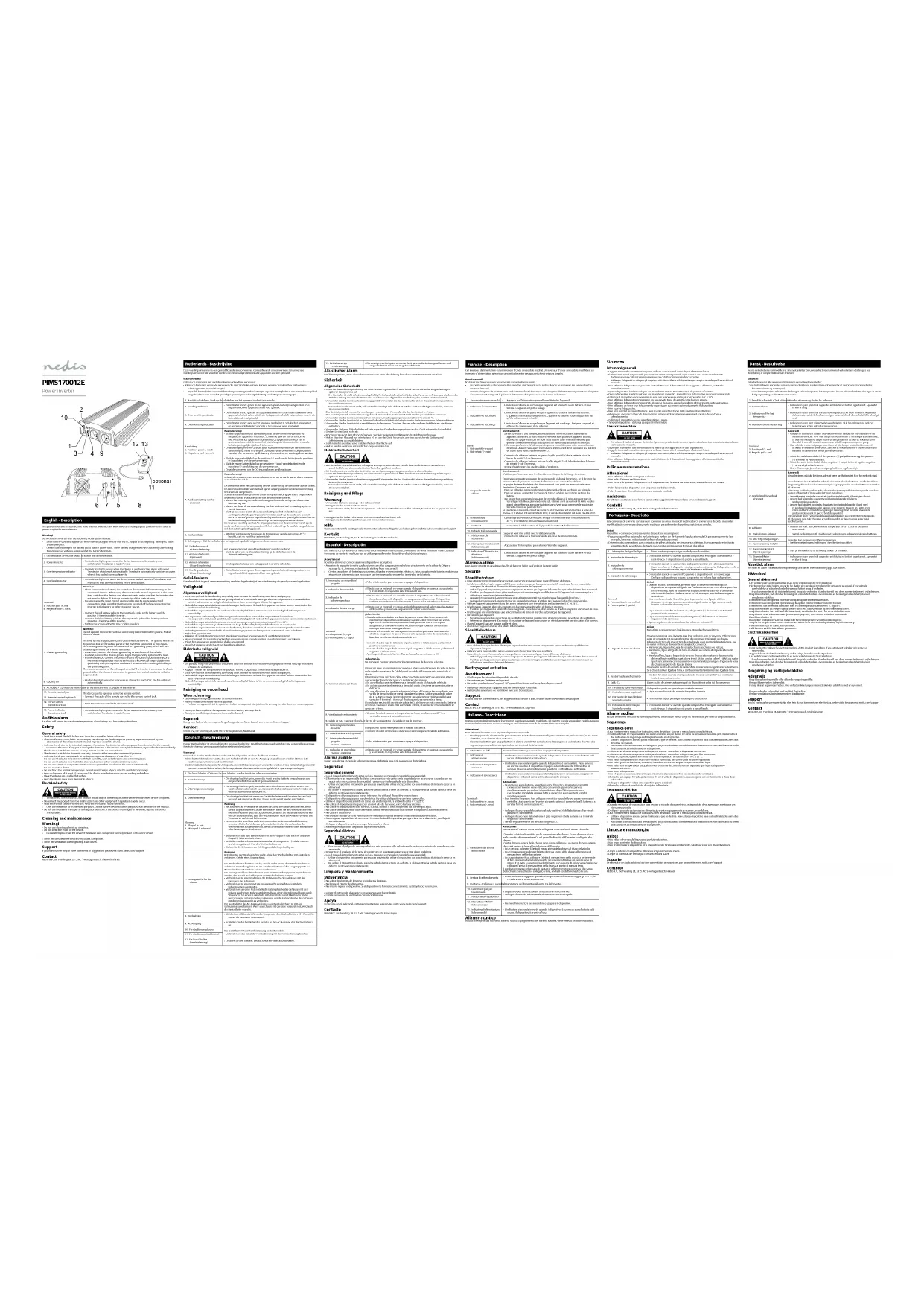

MODE D'EMPLOI PIMS170012E NEDIS

inverse de l'administration générique servant à alterner des appareils électroniques simples.

Avertissement!

• Les petits appareils à pile pouvant être branchés directement à

socières et Brumucen).

- Certains chargeurs de batterie pour pack-batterie d'outil électrique. Ces chargeurs de batterie comportant une étiquette d'avertissement indiquant la présence de symboles dangereux sur les faces de batterie.

• L'indicateur s'allume en vert lorsque l'appareil est connecté à une batterie et seul

1. Indicate cullentation Deviation. L'appareil n'est pas prêt à l'usage.
2. Indicateur de surchauffe • L'indicateur s'allume en jaune lorsque l'appareil surchauffe. Une alarme sonne, L'appareil s'arrête automatiquement. L'appareil se rallume automatiquement dès

1. Indicateur de surcharge • L'indicateur culturen-on rouge tonque l'appareil est surchargé. Éteignez l'appareil et rédisez la charge avant de le rallumer.

Averitaement:

• Si est connecté à une batterie, allumez d'abord l'inverseur avant d'allumer les gazarets carres24h. Si vous utilisez l'inverseur avec plusieurs gazarets à la fois.

allumez les appareils un par un pour vous assurer que l'inverseur ne déclenche pas ces alarmes en amont, lors les commandes de déclenchement de bout les clés.

Bérêve • N'inventez pas ferrode. N'utilisez pas de pinces crocodiles pour créer une connexion

1. Pôle positif (+, kauge)
2. Pôle négatif (-, noir) technique, assurés moins que tronoscrit est limit avant de le contrôler à la banche ou à une autre source d'alimentation CC.

- Carrez le câble d'alimentation roussage sur le pôle positif (+) de l'alimentation et sur la brosse du positif (+) de l'inverseur

- Connectez le câble de batterie rougi sur le pôle négatif (-) de la batterie et sur la borne du positif (+) de l'inverseur

Spereingsperformwaren-er en modifiert sieuustolgaonsformes. Modificaerta sieuustolgaonsformnes er universale

openings

Advances

Måer -ar av. cardforsteren; sinel fatgerade ajapladlure erhørdes. - Smål buttericdevnne apparater som kan kabels direkte til voksetstrem for å lade dem opp (E. oko. iommelyk)

batteries et nocturnes). Encre hotte-weldées pour hétérocinéleriques en électro-velkter. Dits hottestidende avsora marqués avec une adversal
