| Type de produit | Lave-vaisselle encastrable |
| Marque | Whirlpool |
| Modèle | WDP560HAMB |
| Alimentation électrique | 120 V CA, 60 Hz, 15/20 A, fusible temporisé |
| Alimentation en eau | Eau chaude (49 °C recommandé), pression 20-120 psi (138-827 kPa) |
| Dimensions d'encastrement (H) | 85,1 - 87,6 cm (ajustable) |
| Raccordement électrique | Cordon d'alimentation ou raccordement direct, conducteurs cuivre uniquement |
| Raccordement d'évacuation | Tuyau d'évacuation neuf fourni, longueur maxi 3,7 m, diamètre 25 mm |
| Raccordement d'arrivée d'eau | Tube cuivre 9,5 mm ou flexible tressé, raccord coude 90° avec joint caoutchouc |
| Fonctions principales | Lavage, rinçage, séchage, chauffage de l'eau, programmes multiples |
| Entretien et nettoyage | Nettoyage régulier des filtres, utilisation de nettoyant pour lave-vaisselle affresh, rinçage au vinaigre occasionnel |
| Sécurité | Mise à la terre obligatoire, liaison équipotentielle, protection contre le gel, verrouillage de porte |
| Pièces détachées et réparabilité | Utiliser uniquement des pièces et accessoires Whirlpool certifiés par le fabricant |
| Informations générales | Nombre de couverts : non spécifié, moteur à faible consommation d'énergie, fonction de chauffage de l'eau intégrée |
FOIRE AUX QUESTIONS - WDP560HAMB WHIRLPOOL
Questions des utilisateurs sur WDP560HAMB WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Lave-vaisselle au format PDF gratuitement ! Retrouvez votre notice WDP560HAMB - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil WDP560HAMB de la marque WHIRLPOOL.

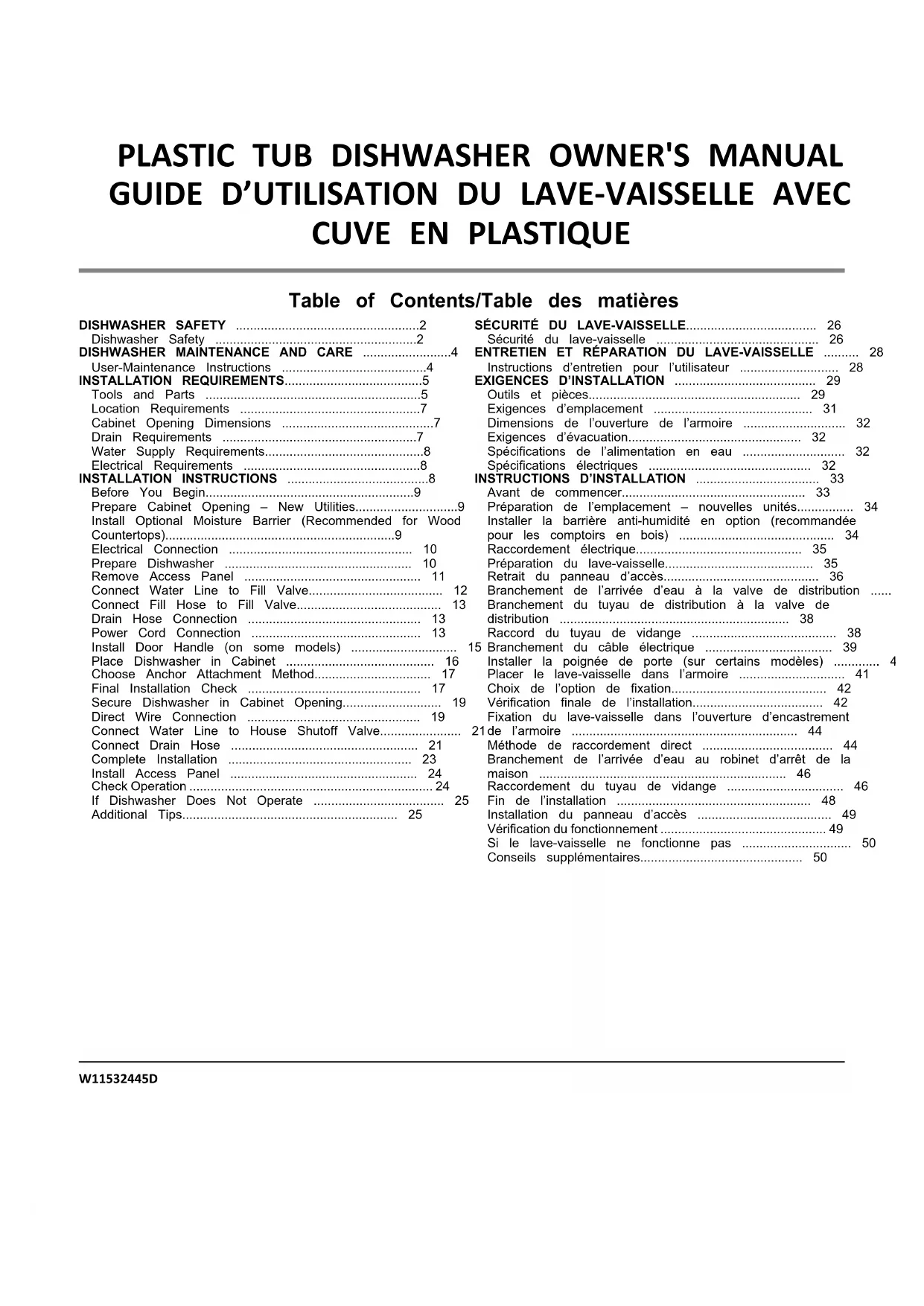

MODE D'EMPLOI WDP560HAMB WHIRLPOOL
Sécurité du lave-vaisselle 26
ENTRETIEN ET RÉPARATION DU LAVE-VAISSELLE 28
Instructions d'entretien pour l'utilisateur 28
EXIGENCES D'INSTALLATION 29
Outils et pièces. 29
Exigences d'emplacement 31
Dimensions de l'ouverture de l'armoire 32
Exigences d'évacuation 32
Spécifications de l'alimentation en eau 32
Spécifications électriques
INSTRUCTIONS D'INSTALLATION 33
Avant de commencer 33

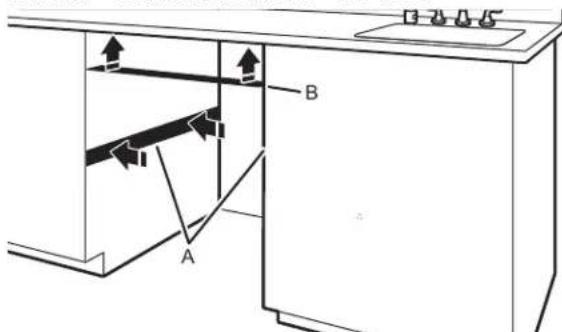

Préparation de l'emplacement - nouvelles unités 34
Installer la barrière anti-humidité en option (recommandée)
Pour les comptoirs en bois) 34

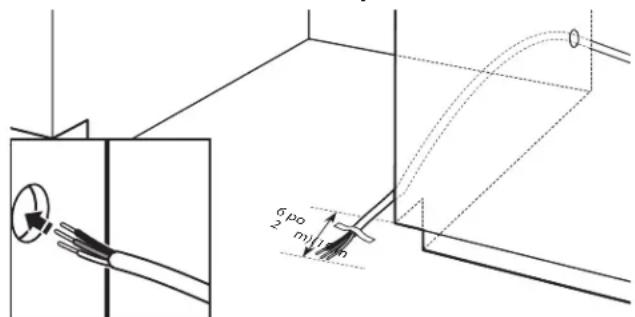

Raccordement électrique 35
Préparation du lave-vaiselle 35
Retrait du panneau d'accès 36
Branchement de l'arrivée d'eau à la valve de distribution....

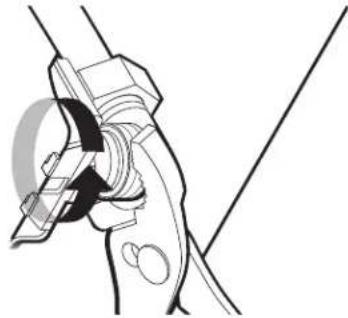

Branchement du tuyau de distribution à la valve de
Distribution 38
Raccord du tuyau de vidange 38

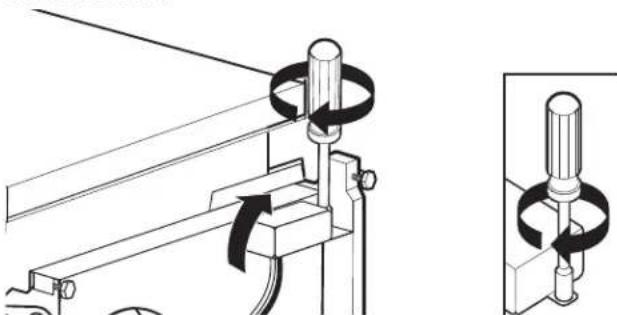

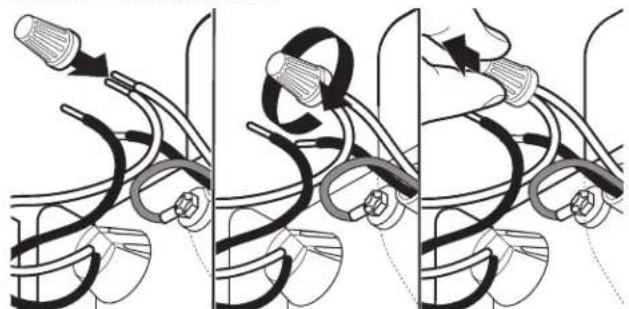

5 Branchement du câble électrique 39

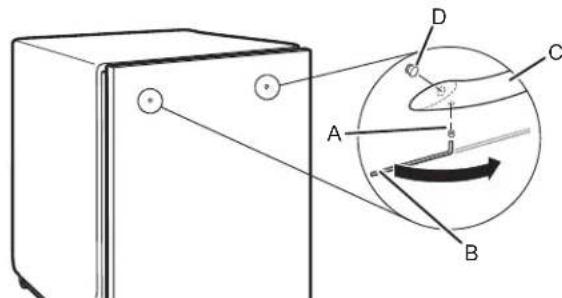

Installer la poignée de porte (sur certains modèles) 4

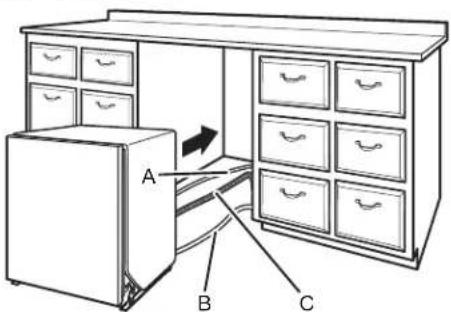

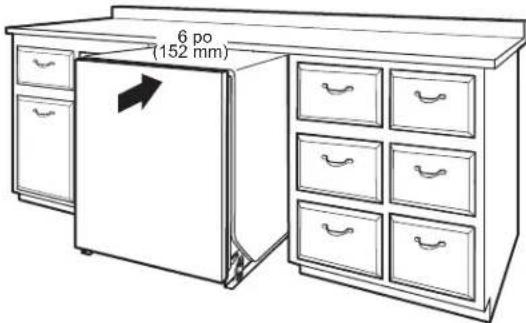

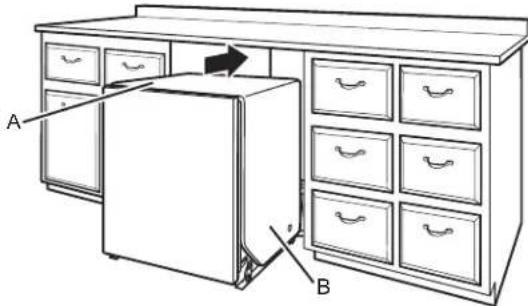

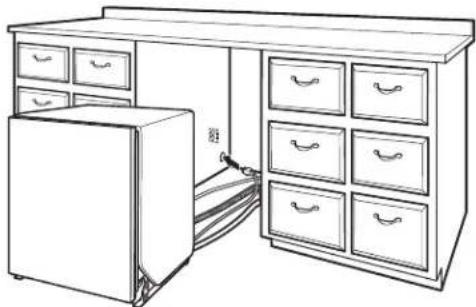

Placer le lave-vaisselle dans l'armoire
Choix de l'option de fixation 42

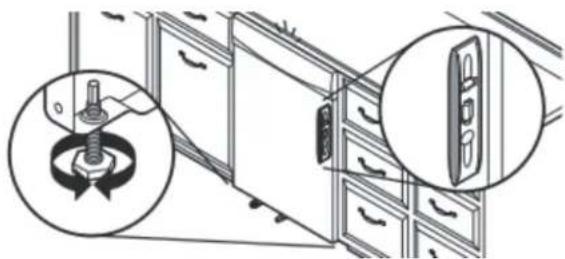

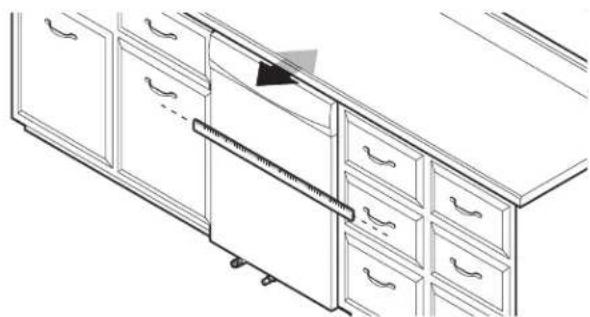

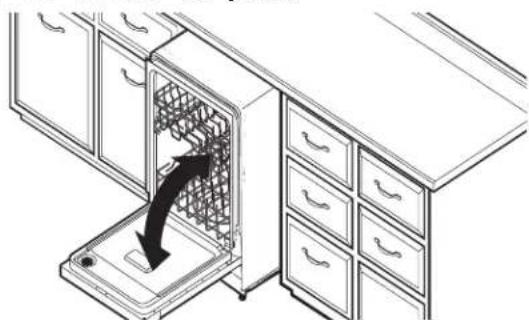

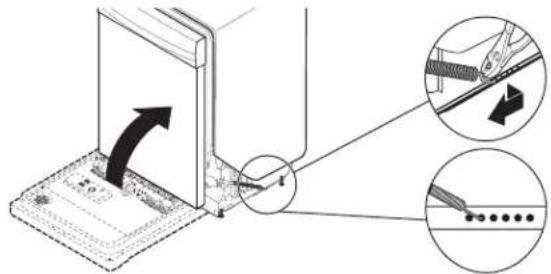

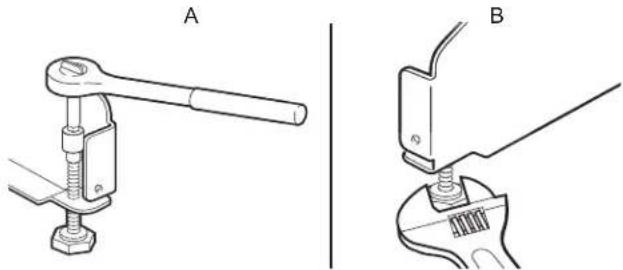

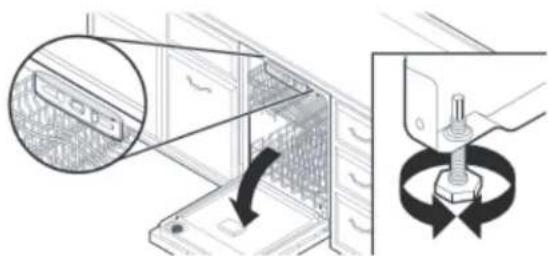

Vérification finale de l'installation 42

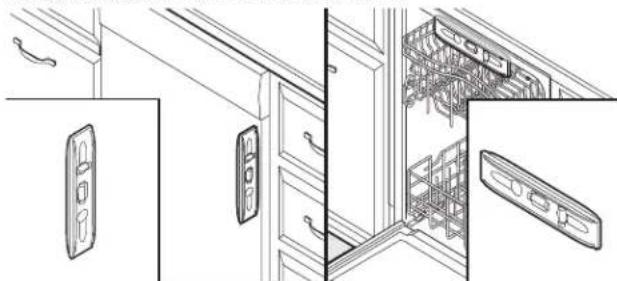

Fixation du lave-vaiselle dans l'ouverture d'encastrement
21de l'armoire 44

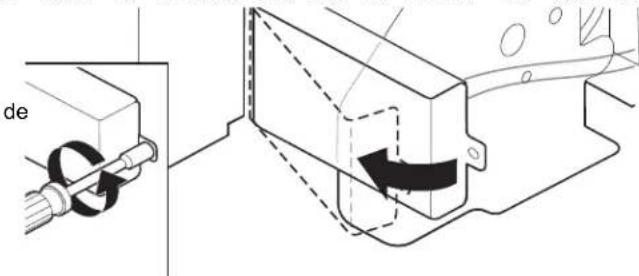

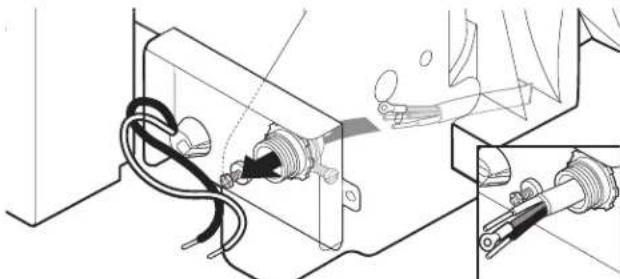

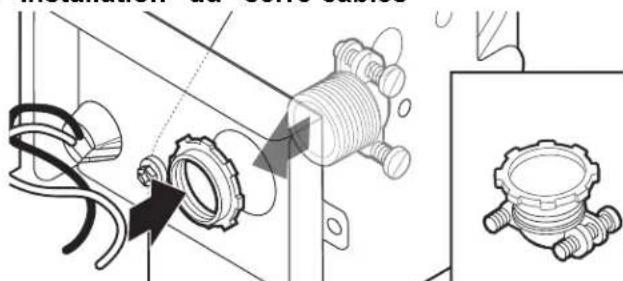

Méthode de raccordement direct 44
Branchement de l'arrivée d'eau au robinet d'arrêt de la
maison 46
Raccordement du tuyau de vidange 46
Fin de l'installation 48

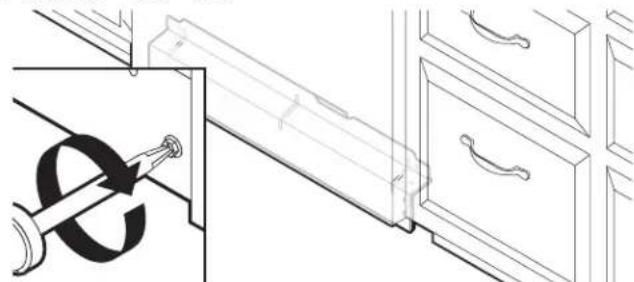

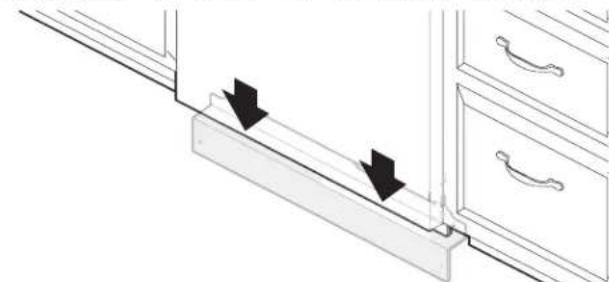

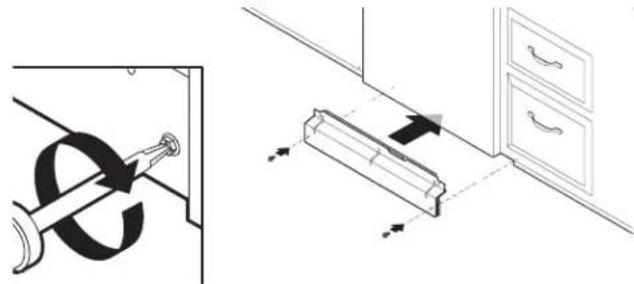

Installation du panneau d'accès 49
Vérification du fonctionnement 49
Si le lave-vaiselle ne fonctionne pas 50
Conseils supplémentaires 50
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de tous les messages de sécurité et de vous y conformer.
Voici le symbole d'alerte de sécurité.
Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves. Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot « DANGER » ou « AVERTISSEMENT ». Ces mots signifient :
Averagement
Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.
Instructions importantes de sécurité
AVERTISSEMENT: Lors de l'utilisation du lave-vaiselle, il convient d'observer certaines précautions fondamentales, dont :
Lire toutes les instructions avant d'utiliser le lave-vaiselle. Utiliser le lave-vaiselle uniquement pour laver de la vaisselle. Utiliser seulement des détergents et agents mouillants recommandés pour les lave-vaiselle. Garder ces produits hors de la portée des enfants. Lors du chargement d'articles à laver :
- Placer les articles coupants pour qu'ils ne risquent pas d'endommager le joint de la porte; et
- Placer les couteaux la poignée vers le haut pour réduire les risques de blessure.
Ne pas laver d'articles en plastique, sauf s'il est indiqué « lavable au lave-vaisselle » ou une mention équivalente. Pour les articles en plastique qui ne sont pas ainsi identifiés, vérifier les recommandations du fabricant. - Ne pas toucher les éléments chauffants pendant ou immédiatement après l'utilisation. - Ne pas mettre en marche le lave-vaisselle si un panneau de l'enceinte n'est pas correctement installé.
Ne pas effectuer d'intervention non autorisée sur les commandes. Ne pas abuser de, s'asseoir sur ou se mettrebout sur l'oberte, ou les paniers à vaisselle du lave-vaisselle. Pour réduire les risques de blessure, ne pas laisser les enfants jouer dans ou pres d'un lave-vaisselle. Dans certaines conditions, un systeme d'eau chaude qui n'a pas ete utilise dedus 2 semaines ou plus peut produire de l'hydrogène. L'HYDROGENE EST UN GAZ EXPLOSIF. Si le systeme d'eau chaude est resté inutilise pendant une
le programme, ouvrir tout les robinets d'eau chaude et laisser l'eau s'en écouler pendant plusieurs minutes avant d'utiliser le lave-vaisselle. Ceci libérera toute accumulation d'hydrogène. Le gaz est inflammable: ne pas fumer ou utiliser une flamme nue durant cette période.
Enlever la porte du compartment de lavage lorsqu'il n'est pas question d'utiliser un lave-vaisselle ou qu'on le j. Ne pas utiliser de pièces de remplacement qui n'ont pas été recommandées par le fabricant (c.-à-d., pièces fabriquées à la maison à l'aide d'une imprimante 3D).
Instructions de liaison à la TERRE
Pour un lave-vaiselle avec liaison à la terre et couleur électrique ou un représentant de service qualifié en cas de doute quant à la qualité de la liaison à la terre du lave-vaiselle. Ne pas modifier la fiche fournie avec ce lave de fonctionnement ou de panne, la liaison à la terre évaluée si elle ne correspond pas à la prise de sortie, faire le risque de décharge électrique en offrant au courant électrique un itinéraire d'évacuation de moindre résistance. Pour un lave-vaiselle branché en permanence : Le lave-vaiselle est doté d'un cordon électrique comportant lave-vaiselle doit être raccordé à un système de câblage un conducteur de mise à la terre d'équipement et une pêmonent en métal relié à la terre; si ce n'est pas le cas, de branchement de liaison à la terre. La fiche doit être conducteur de mise à la terre d'équipement doit être en branchée à une prise de courant appropriée, bien installation avec les conducteurs de circuit et raccordés à la et reliée à la terre conformément à tous les codes et borne de mise à la terre d'équipement ou la borne sur le réglements locaux. lave-vaiselle.
AVERTISSEMENT : Un raccordement inapproprié du conducteur de mise à la terre de l'équipement peut causer un risque de décharge électrique.
CONSERVER CES INSTRUCTIONS
Avertissement
Risque de basculement
Ne pas utiliser le lave-vaiselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
cablage, le cas échéant, en a la sur le
Entretien et réparation lave-vaisselle
Pour réduire le risque de dommages matériels durant les vacances ou une période d'inutilisation prolongée
Nettoyage de l'extérieur
Nettoyer l'extérieur du lave-vaisselle seulement avec un chiffon doux et humide et un détergent doux. Si le lave-vaisselle est une surface extérieure en acier inoxydable, il se peut que la soit recouverte d'une pellicule résistante aux traces de doigts. Ne pas utiliser de produits nettoyants abrasifs sur les surfaces extérieures du lave-vaisselle.
Si le lave-vaisselle n'est pas utilisé pendant l'été, couper l'alimentation d'eau et l'alimentation électrique du lave-vaisselle. S'assurer que les tuyaux d'alimentation en eau sont protégés contre le gel. La formation de glace dans les canalisations d'arrivée d'eau peut entraîner une élévation de la pression et de l'eau et endommager le lave-vaisselle ou le domicile. La possession de l'appareil ne couvre pas les dommages imputables à ce gel. Lors du remisage du lave-vaisselle pendant l'hiver, éviter tout dommage lié à l'eau en faisant hiveriser le lave-vaisselle par un fournisseur de services/agréé.
Nettoyage et entretien de l'intérieur
Plusieurs détergents peuvent laisser des taches ou résidus sur la vaisselle ou l'intérieur du lave-vaiselle. Avec le temps, résidus peuvent devenir indésirables et nuire au bon fonctionnement du lave-vaiselle. Utiliser un produit comme nettoyant pour lave-vaisse Affresh peut aider à éliminer ces résidus. Une utilisation mensuelle du nettoyant lave-vaisse Affresh est recommandée pour aider à entretenir le lave-vaiselle. Suivre les indications sur l'emballage.
Il est aussi possible d'effectuer un rinçage au vinaigre pour éliminer les résidus blancs. Cependant, son utilisation trop fréquente pourrait endommager le lave-vaisselle.
- Verser 2 tasses (500 ml) de vinaigre de blanc dans un vase ou une tasse à mesurer livrable au lave-vaisselle et placer le contenant dans le panier inférieur (ne pas verser le vinaigre du fond du lave-vaisselle). Faire exécuter au lave-vaisselle un programme de lavage complet avec séchage à l'air ou un de séchage économique. Ne pas utiliser de détergent. Le vinaigre ne se mélange à l'eau de lavage.
REMARQUE : Nous recommandons des pastilles ou des détergent prémesuré de grande qualité, ainsi que du rincege pour effectuer le nettoyage du lave-vaiselle et utilisation quotidienne.

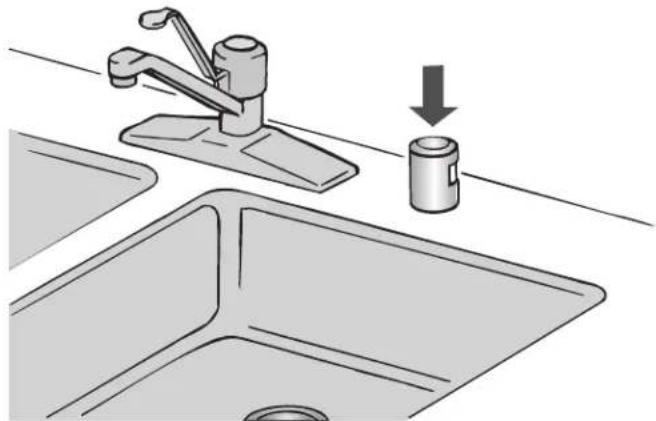

Inspecter et nettoyer le dispositif anti-refoulement, le cas échéant si le lave-vaiselle ne se vidange pas correctement.
Nettoyage des filtres
blanestrres facile de retirer et d'entretenir les filtres. Le tableau indique la fréquence de nettoyage recommandée.
| Intervalles de nettoyage recommendés pour le nettoyage du filtré | |||
| Nombre de l'avances par这段时间 cide et | Si les plats ne sont que gratées avant le chargement* | Si les plats sont gratés et rincrés avant le chargement | Si les plats sont lavés avant le chargement |
| 8-12 Tous leserre ou | les deux mois | Tous les quatre mois | Une fois par an |
| 4-7 Tous les jours dans | deux mois | Une fois par an | Une fois par an |
| opéron des foinsinaigre | s par an | Une fois par an | Une fois par an |
Conseil du fabricant : Ceci permet d'économiser l'eau et l'énergie utilisées pour la préparation des plats. Cela aide à épargner l'équivalent du temps et des efforts.
Eau très dure
Eau dure du domicile est très dure (au-delà de 15 grains), nettoyez le filtre au moins une fois par mois. L'accumulation de résidus blancs dans le lave-vaisselle est le signe d'une eau dure. Pour des conseils sur l'élimination des taches, voir la section « Dépannage »
REMARQUE : Les références en ligne se trouvent dans le guide de démarrage rapide.
Instructions de retrait du filtre
- Tourner le filtre supérieur d'un quart de tour dans le sens antithoraire et le soulever.
- Séparer le filtre supérieur en le détachant avec précaution.
- Nettoyer les filtres comme indiqué.
A. Patte de positionnement
Taffresh est une marque déposée de Whirlpool, E.-U.

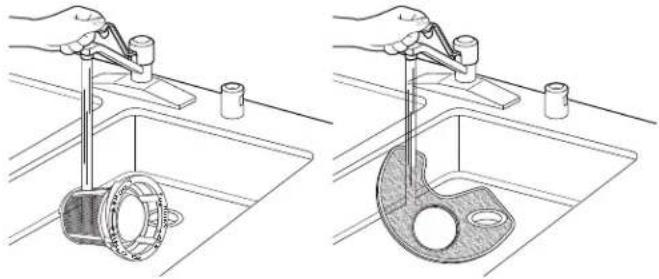

Instructions de nettoyage
IMPORTANT : Ne pas utiliser de brosse métallique, de tampon à recycler, ou d'objets similaires, car ils peuvent endommager les filtres.
Rincer le filtre sous l'eau courante jusqu'à ce que la plupart des saletés soient éliminées. Si l'on remarque la présence de sa ou de dépôts de calcaire causés par l'eau dure, difficiles à éliminer, l'emploi d'une brosse douce sera peut-être nécessaire.
Mètre-ruban ou règle Clé
ouverture de 5/8 po (16 mm)
Outils et pièces
Rassembler les outils et composants nécessaires avant d'entreprendre l'installation. Lire et observer les instructions fournies avec chacun des outils de la liste ci-dessous.
Outils requis :
Pince Tournevis à tête plate
Tournevis à tête cruciforme Couteau utilise
Tourne-ecrou ou cle à douille de 5/16 po (8 mm) et 1/4 po (6,35 mm)
Clé à molette de 10 po (254 mm) avec ouverture jusqu'à 1/8 po (29 mm)
Torx+ T20 et, si des panneaux avant personnalisés sont installés, Torx T15 tournevis
Autres articles utiles pouvant être nécessaires : Lampe de poche Plat peu
profound
Serviette de bain Ruban
de masquage ou ruban adhésif
Pièces fournies

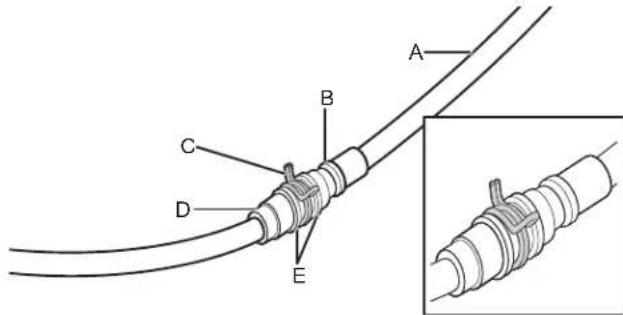

Brides pour tuyau de décharge (2) (1 grosse/rouge et 1 petite/verte)
Tuyau d'évacuation
Tournevis cruciforme no 10 x 1/2 po (12,7 mm) (2)
Supports de fixation (au-dessous du comptoir) (2)
S'assurer que toutes ces pièces sont comprises avec le de documentation.
Poignée de porte (sur certains modèles)
Ruban de barrière anti-humidité
REMARQUE: Du ruban de barrière anti-humidité est recommandé si le lave-vaiselle est installé sous un comptoir de cuisine en bois.
Ensemble de panneaux latéraux
Pour fermer le côté du lave-vaiselle lorsqu'il est installé à l'extrémité de l'armoire (le numéro de pièce Whirlpool varie en fonction de la couleur).
Nous contacter au numéro sans frais ou visiter notre page web dont l'adresse figure dans le guide de démarrage rapide pour des informations sur les accessoires optionnels.
Première installation
Consulter les codes locaux. Vérifier l'alimentation électrique existante. Voir la section « Specifications électriques ». Il est recommandé de faire réaliser tous les raccordements électriques par un électricien qualifié/agréé.
Outillage supplémentaire nécessaire :
Petit coupe-tube Pince à dénuder

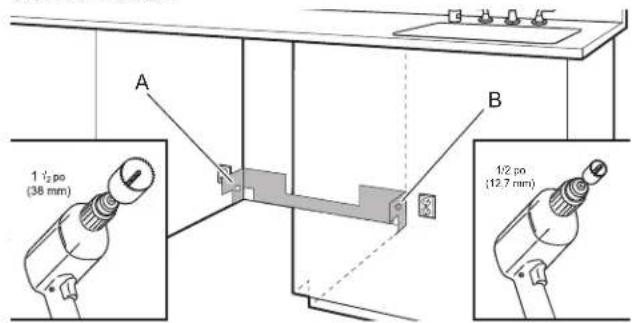

Avec scie-cloche de 1/2 po (12,7 mm), 3/4 po (19 mm) et 112 po (38,1 mm)
Pièces supplémentaires nécessaires (non fournies) :
Raccord de tuyau coude à 90° de 3/4 po (19 mm) x 3/8 po (9,5 mm) d'extrémité de compression avec joint caoutchouc (nécessaire pour raccorder correctement la canalisation d'eau du domicile au lave-vaisselle)

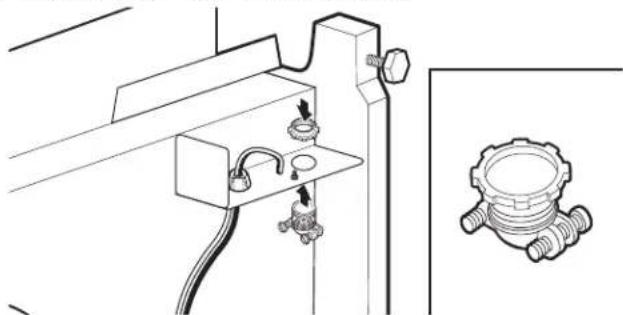

Serre-cables métallique pour câblage du domicile qui convient à l'orifice de 7/8 po (22 mm) (nécessaire pour raccorder correctement le câble du domicile au boîtier de connexion du lave-vaisselle)
REMARQUE: Utiliser seulement: Droit: No de piece Whirlpool4317824, Reference Whirlpool W10278923RP
Remarques :
- Confirmer une taille correcte pour connecter le calibre du câblage du domicile au câblage de calibre 16 du lave-vaisselle.
Utiliser seulement : Droit : No de pièce Whirlpool 4317824, : Référence Whirlpool W10278923RP

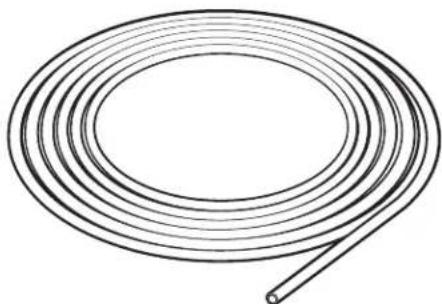

Tube de cuivre (diamètre externe de 3/8 po [9,5 mm] suggéré) ou ensemble de canalisation d'arrivée d'eau flexible à tresse d'acier.
Bride à vis 1/2 po à 2 po (38 mm à 50 mm) (maximum)
Plus long tuyau de vidange optionnel d'une longueur maximale de 12 pi (3,7m) REMARQUE: Doit être conforme à toutes les normes de test AHAM/IAPMO, convenir à des raccordements de vidange de 1 po (25 mm) et être résistant à la chaleur et aux détergents.
REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.

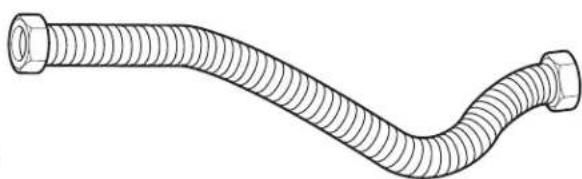

REMARQUE: Si l'on utilise un tuyau flexible tressé, remplacer le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscrire la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure.

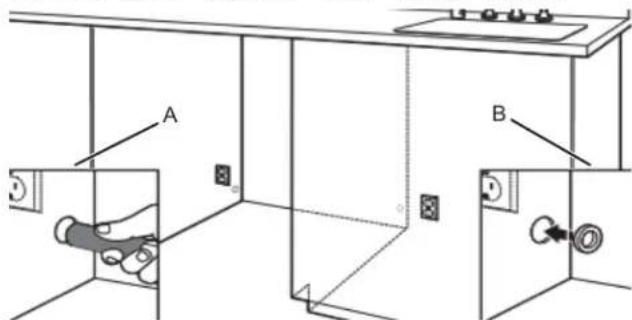

Oeillet pour armoire
Pour trou de 1/2 po (38 mm) dans l'armoire
REMARQUE : Nécessaire les armoires métalliques
Ensemble du cordon d'alimentation
L'ensemble comprend habituellement un cordon d'alimentation, un serre-câbles métallique, un œillet et des connecteurs de fils. (Droit : de pièce Whirlpool 4317824, 90°: No de pièce Whirlpool W10278923RP). Pour s'assurer d'installer l'appareil correctement, consulter les instructions d'installation fournies avec l'ensemble.
REMARQUE : S'assurer d'acheter uniquement des pièces et des accessoires Whirlpool certifiés par le fabricant de l'appareil. Il se peut que l'installation nécessite des pièces supplémentaires. Pour commander, consulter les coordonnées indiquées dans le guide de démarrage rapide.
Exigences d'emplacement
L'appareil doit être entièrement encastré (sur le dessus, les côtés, l'arrière et au sol) lors de l'installation. Un ensemble de panneaux latéraux est disponible chez votre marchand pour l'installation du 8ive-vaisselle à l'extrémité d'une rangée d'armoires.
Une barrière anti-humidité en option est également disponible pour l'installation sous un plan de travail en bois.
Inspecter l'emplacement d'installation du lave-vaisselle. Il doit comporter les caractéristiques suivantes :
- lir un dégagement de 2 po (51 mm) ou plus entre le côté de la porte du lave-vaisselle et le mur ou l'armoire. Facilité d'accès aux canalisations d'eau et d'évacuation et à la source d'électricité :
- Une source d'électricité avec liaison à la terre est nécessaire.
- Ce lave-vaisse est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude.
- Veiller à ce que les canalisations d'eau et d'évacuation et les câbles électriques se trouvent dans les limites de la zone des marques en gris illustrée dans la section « Dimension de la se l'ouverture de l'armoire »
Ne pas placer de canalisation d'évacuation, canalisation d'eau ou câblage électrique à un endroit où cela susciterait interférence ou contact avec les pieds ou les moteurs du lave-vaisse.
risque de protéger du gel le lave-vaiselle et les canalisations d'eau qui l'alimentent. La garantie de l'appareil ne couvre pas les dommages imputables au gel.
REMARQUE: Si le lave-vaiselle ne doit pas être utilisé pendant une période prolongée ou s'il est laissé à un endroit qui pourrait être exposé au gel, veiller à faire exécuter les opérations de pré-hivernage par un technicien compétent.
- S'il est installé dans une nouvelle construction, enlever tout débris de l'arrivée d'eau avant de la brancher à la valve de distribution. Les débris qui ne sont pas enlevés de l'eau pourraient obstruer le filtre de la valve de distribution.
Une ouverture carrée offrant l'esthétique appropriée et permettant un fonctionnement correct. La façade des armoires perpendiculaire au plancher. Un plancher de niveau.
Conseil utile : S'il y a un écart de niveau sur le plancher entre l'avant et l'arrière de l'emplacement d'installation, il pourrait être nécessaire d'utiliser des cales pour établir l'aplomb du lave-vaisselle.
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
À l'emplacement d'installation du lave-vaiselle, on doit pouvoir établir le dégagement approprié entre le moteur et le plancher. Le moteur ne doit pas toucher le plancher. Ne pas installer le lave-vaiselle par-dessus un tapis.

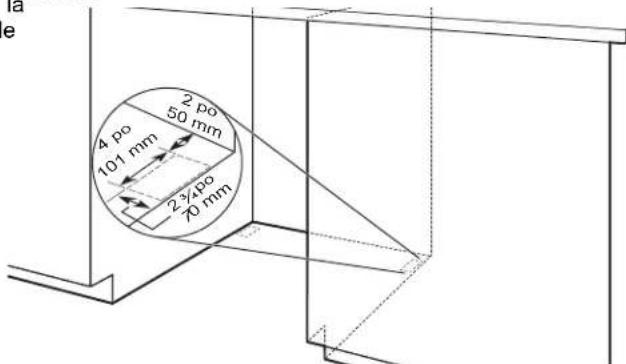

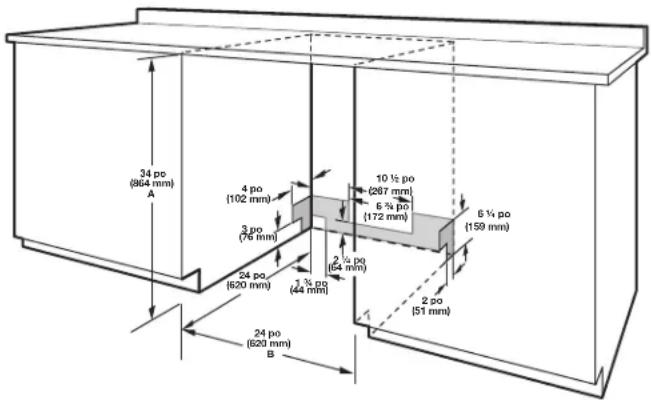

Dégagements
Vérifier que toutes les surfaces n'ont aucune asperité qui empêcherait l'installation du lave-vaisselle.

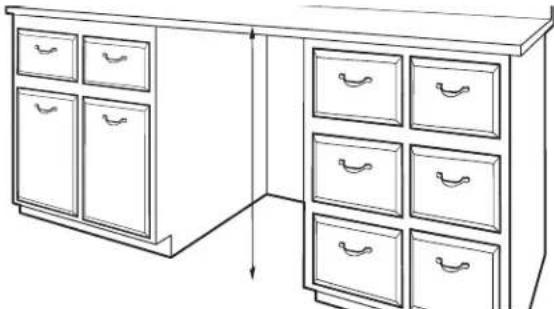

A. Mesure depuis le point le plus bas de la face inférieure du comptoir. Cette dimension peut être réduite à 1/2 po (851 mm) en retardant les roulettes du lave-vaisselle et en perforant l'isolant (la plaque d'insonération) de l'appareil. B. Dimension minimale mesurée au point le plus étroit de l'ouverture.
REMARQUE : Les zones grisées des parois de l'armoire indiquent les endroits où les raccordements électriques peuvent être installés.

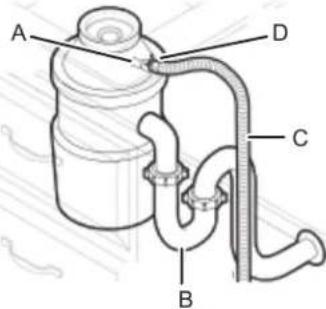

Exigences d'évacuation
- Un tuyau d'évacuation neuf est fourni avec le lave-vaisselle. Si le tuyau d'évacuation n'est pas suffisamment long, utiliser un tuyau d'évacuation neuf d'une longueur maximale de 12 pi (3,7 m) satisfaisant à toutes les normes de test AHAM/IAPMO en vigueur, qui soit résistant à la chaleur et au détergent et qui convienne au raccord d'évacuation de 1 po (25 mm) du lave-vaisselle.
REMARQUE: Ne pas raccorder plusieurs tuyaux de vidange.
Veiller à raccorder le tuyau d'évacuation à la canalisation d'égout en tuyau au raccord de broyeur à déchets en amont du siphon du circuit de plomberie du domicile, et à au moins 20 po (508 mm) au-dessus du sol. On commande de lover le tuyau d'évacuation et de le fixer solidement sur la face inférieure du comptoir ou de le raccorder à un dispositif de brise-siphon. Utiliser un dispositif de brise-siphon si le tuyau d'évacuation est raccordé au circuit de plomberie du domicile à moins de 20 po (508 mm) au-dessus du sous-plancher ou du plancher.

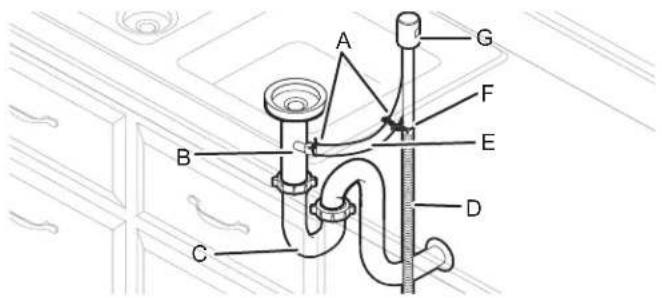

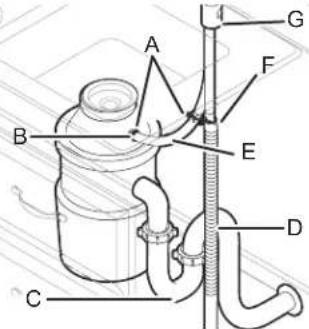

A. Brise-siphon
Si nécessaire, le dispositif de brise-siphon doit être installé conformément aux instructions d'installation de ce dernier. Lors du raccordement du dispositif de brise-siphon à la canalisation d'égout en T ou au raccord de broyeur à déchets, un tuyau en caoutchouc (non fourni) sera nécessaire. Utiliser des raccords de canalisation d'évacuation de diamètre intérieur de 1/2 po (12,7 mm) minimum.
Spécifications de l'alimentation en eau
- Ce lave-vaisselle est doté d'une fonction de chauffage de l'eau et doit être raccordé à la canalisation d'alimentation en eau chaude. Une canalisation d'eau chaude, sous pression de 20 à 120 lb/po² (138 à 827 kPa), peut être inspectée par un plombier certifié. ■ Température de 120 °F (49 °C) à l'entrée du lave-vaisselle. Tube de cuivre de 3/8 po (9,5 mm) de diamètre externe avec raccord de compression ou canalisation d'alimentation en eau flexible à tresse d'acier.
REMARQUE : L'emploi d'un tuyau de plastique d'un minimum de 1/2 po (12,7 mm) n'est pas recommandé.
Raccord coude à avec raccord de tuyau de 3/4 po (19 et rondelle de caoutchouc. ■ Ne pas souder à moins de 6 po (152 mm) de l'électrovann d'admission d'eau.

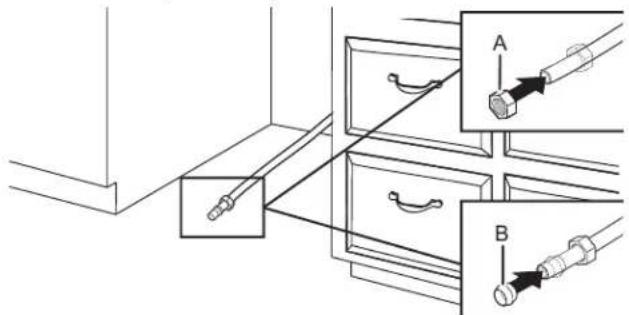

S'il est installé dans une nouvelle construction, vous assurez que l'entrée d'eau de la maison a été nettoyée avant d'effectuer le branchement au lave-vaisselle pour en enlever les débris possibles.
REMARQUE: S'il remplace un lave-vaisselle existant, il est recommandé d'installer une nouvelle entrée d'eau et vider le tuyau de vidange (fourni) avec le nouveau lave-vaisselle.
Spécifications électriques
S'assurer que le raccordement électrique est ajustat et conforme au code national de l'électricité, ANSI/NFPA 70 - dernière édition, et à tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire gratuit des normes des codes ci-dessus, contacter :
Alimentation de 120 V CA à 60 Hz et protégée par un fusible de 15 ou 20 A. Conducteurs de cuivre uniquement. - Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un conducteur de mise à la terre autorisé dans le boîtier de connexion.
Nos recommandations :
L'utilisation d'un fusible ou disjoncteur temporisé.
Specifications du circuit :
Le lave-vaisse peut être installé sur le même circuit que le broyeur à déchets en s'assurant que ce circuit ne dépasse pas la charge nominale et qu'il respecte les normes et codes dont, mais ne se limitant pas au code national de l'électricité, ANSI/NFPA 70 - dernière édition. Aucun autre raccordement électrique que ceux des conducteurs d'alimentation et de mise à la terre du lave-vaisselle ne peuvent être effectués à l'intérieur du boîtier de connexion du lave-vaisselle.

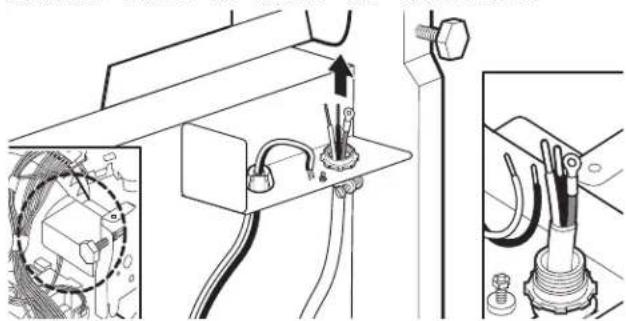

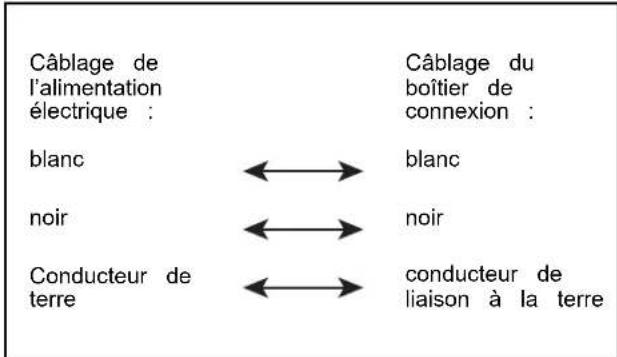

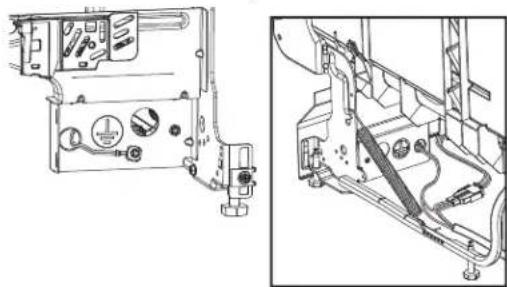

Pour le raccordement du lave-vaiselle avec cordon d'alimentation électrique :
Utiliser un cordon d'alimentation homologué UL concu pour utilisation avec un lave-vaiselle. Voir la section « Outils et pièces » pour les détails sur les pièces.
- Brancher l'appareil dans une prise à 3 alvéoles reliée à la terre. La prise doit être conforme à tous les codes et règlements locaux.

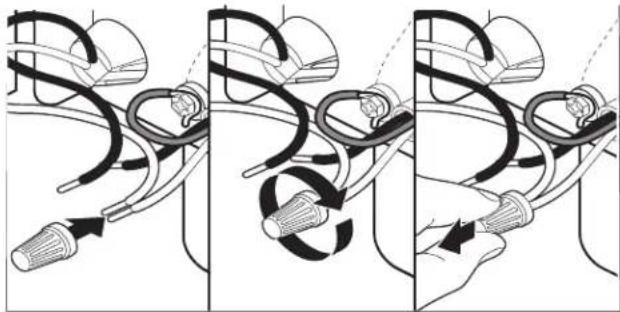

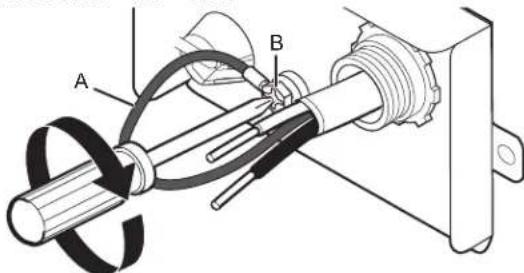

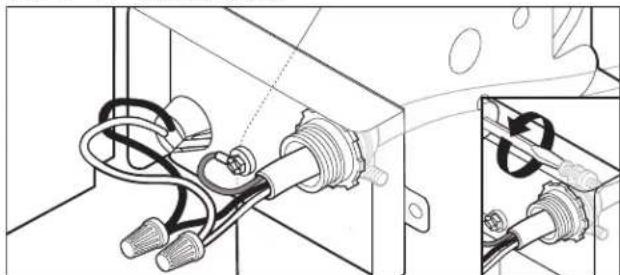

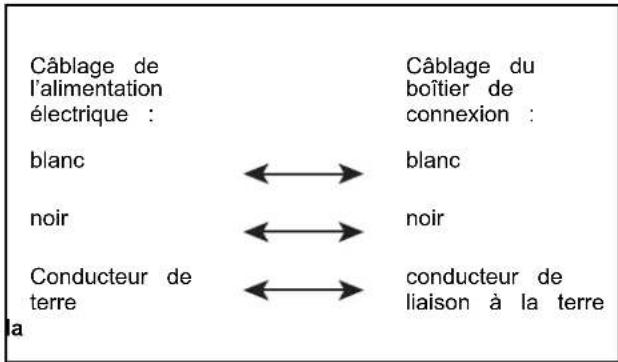

Pour le raccordement direct du lave-vaiselle :
Utiliser des conducteurs de cuivre gainés non métalliques ou blindés soudures avec conducteur de liaison à la terre qui satisfassent aux exigences de l'installation électrique du domicile, et qui soient conformes aux prescriptions des codes et règlements locaux. Utiliser un serre-câbles homologué UL ou CSA.
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu'à ce qu'il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
Ouvrir lentement la porte du lave-vaisselle tandis qu'une autre personne saisit l'arrière du lave-vaisselle. Enlever le matériel d'expédition et le tuyau de vidange. Fermer la porte du lave-vaisselle; elle doit s'enclencher. REMARQUE : Chaque lave-vaisselle a été testé en usine — en raison de ces tests, il est possible qu'il reste un peu d'eau dans la cuve du lave-vaisselle. ■ Observer les dispositions de tous les codes et règlements en vigueur. ■ Installer le lave-vaisselle conformément aux prescriptions des présentes instructions. ■ L'installation doit être exécutée par un technicien qualifié. Le lave-vaisselle doit être installé conformément aux dispositions de tous les codes et règlements locaux et nationaux régissant les installations de plomberie et d'électricité. L'installation ou le retrait de l'appareil doit se faire avec précaution afin de réduire le risque d'endommagement du cordon d'alimentation.
UNAVERTISSEMENT: Afin de réduire le risque d'incendie, de chocolélectrique ou de blessures corporelles, l'installeur doit s'assurer que le lave-vaisselle est complètement encastré au moment de l'installation.
Risque de décharge électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer l'appareil.
Le non-respect de ces instructions peut causer un décès ou une décharge électrique.
1. Déconnecter la source de courant électrique
Interrompre l'alimentation électrique au niveau du tableau de distribution (fusible ou disjoncteur) avant d'installer le lave-vaisselle.
2. Couper l'arrivée d'eau
Fermer l'approvisionnement en eau du lave-vaisse.
3. Emplacement des trous à pincer - nouvelle construction
A. Emplacement optionnel B. Emplacement souhaité
La prise d'alimentation de l'appareil doit être installée dans une armoire ou au mur adjacent, dans l'espace sous le comptoir ou l'appareil sera installé.
REMARQUE : Consulter la section « Dimensions de l'emplacement d'installation » pour connaître l'emplacement exact des trous et les dimensions des zones grises.
Percer un trou de 2 pb (38 mm) pour le tuyau de vidange sur le cote ou l'arriere de l'armoire, en fonction de la du tuyau de vidange et de de son emplacement de connexion.
Percer un trou de 1/2 po (12,7 mm) pour le tuyau d'arrivée d'eau sur le côté ou l'arrière de l'armoire, en fonction de la position du tuyau d'arrivée d'eau et de son emplacement de connexion.
Percer un trou de 38 mm pour le câblage électrique sur le côté droit ou à l'arrière de l'armoire.
Barrière anti-humidité/cales en bois
A. Installation des cales en bois
B. Barrière anti-humidité
Ler à ce que la zone se trouvant sous l'armoire soit propre. He avant d'installer la barrière anti-humidité. Oter la protection la barrière anti-humidité et appliquer la barrière sur le dessc comptoir, le long de la rive avant du comptoir.
REMARQUE : Utiliser des cales en bois si la fixation côté à côté de l'espacement entre les côtés de l'armoire et du lave-vaiselle soit supérieurs à 1/2 po (12,7 mm) de chaque côté ou supérieur à la longueur des vis d'ancrage.
5. Surelever le plancher - ajouter des cales au besoin
Surelever le plancher: Si le plancher de la cuisine est plus élevé que le plancher de l'ouverture de l'armoire (par exemple, le carrelage du plancher de la cuisine n'arrive pas jusqu'à l'ouverture de l'armoire), ajouter des cales selon le besoin dans la zone indiquée pour placer le lave-vaisselle à une hauteur maximale de 34 po (864 mm) sous le plan de travail.
REMARQUE : Pour éviter tout déplacement des cales durant le fonctionnement du lave-vaisselle, les cales doivent être solidement fixées au plancher.
Poncer pour obtenir des tours lisses
A. Armoire de bois B. Armoire métallique
Armoire de bois : Pincer le trou jusqu'à obtenir une surface lisse.
Armoire métallique : Couvrir le contour du trou avec l'oeillet 56 fourni avec l'ensemble du cordon d'alimentation. Voir la section « Outils et pièces » pour les détails sur les pièces.
Conseil utile : Le raccordement au lave-vaiselle sera plus facile si on achemine le câble par le côté droit de l'ouverture d'encastrement de l'armoire.
- Si installé dans une ouverture d'p33 (851 mm)
Découper la plaque d'insonorisation le long des perforations pour une ouverture d'armoire d'une hauteur de 3312 po (851 mm). Pour les autres hauteurs d'ouverture d'armoire, ne pas découper.
Raccordement électrique
- Pour un raccordement direct, commencer à l'étape 7
- Pour un cordon d'alimentation, attendre jusqu'à l'étape
- Pour le cordon d'alimentation installé en usine, comme à l'étape 29
- Raccordement direct - position du câble
Passer le câble comme indiqué pour un raccordement direct.
Acheminer le câble de l'alimentation électrique à travers le trou dans l'armoire. (Le câble doit dépasser par le côté avant)
droit de l'ouverture d'encastrement de l'armoire.) Fixer le câble au plancher avec du ruban adhésif dans la zone indiquée. Cela empêchera le câble de bouger lors du déplacement du lave-vaisselle dans l'ouverture de l'armoire.
REMARQUE: Si un lave-vaisse avec cordon d'alimentation est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaisse.
Averagement
Risque de basculement
Ne pas utiliser le lave-vaisseau avant qu'il ne soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de cette instruction peut causer des blessures ou des coupures graves.
Avertissement
Risque du plus excédent Vicez Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.
- Placer le lave-vaisselle sur le dos
Conseil utile : Placer une feuille de carton sous le lave-vaisselle jusqu'à son installation dans l'ouverture d'encastrement de l'armoire pour éviter d'endommager le revêtement de sol.
À l'aide d'au moins deux personnes, saisir les côtes de l'encadrement de la porte du lave-vaisselle et placer le lave-vaisselle sur le dos.
Afin d'éviter d'érafler le panneau de porte, ne pas se servir du panneau de porte comme planche de travail sans l'avoir recouvert d'une serviette au préalable.
REMARQUE: Sur certains modèles, une fois le lave-vaisselle sur le dos, tirer sur la poignée de porte pour l'enlever du panneau d'accès.
Retrait du panneau d'accès
- Pour les panneaux d'accès en plastique, continuer à l'étape 9
- Pour les panneaux d'accès en métal, continuer à l'étape 10
9. Panneau en plastique
A. Déverrouille C. 1 / 4 de tour B. Verrouille
À l'aide d'un tournevis à lame plate, tournez les dispositifs de fixation d'un quart de tour dans le sens antihoraire pour les déverrouiller. Passer à l'étape 12.
10. Panneau métallique
À l'aide d'un tourne-écrou de 1/4 po (6,35 mm) ou un tournevis à tête cruciforme, ôter les deux vis fixant le panneau d'accès au lave-vaiselle.

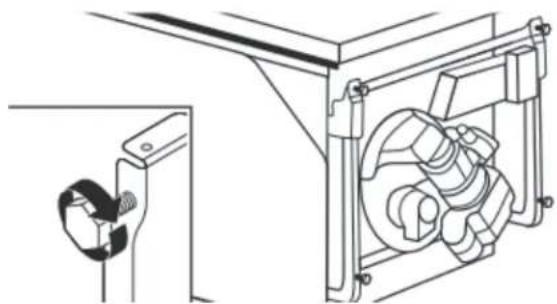

11. Mesure de l'ouverture d'encastrement
Mesurer la hauteur libre de l'espace d'installation, sous le comptoir. S'assurer de mesurer le point le plus bas sous le comptoir et le point le plus haut sur le sol.
| Tableau de réglage de la hauteur du lave-vaisse | ||
| Hauteur de l'encastrement | Pieds avant - hauteur A | Pieds arrêté - hauteur B |
| 33 1/2 po d'851 mm) | 3/8 po (9,8 mm) | Retirer les pieds et les cales d'espacement. |
| 34 po (864 mm) | 7/8 po (22 mm) | 1 po (25,4 mm) |
| 34 1/2 po (876 mm) | 1 1/8 po (28,8 mm) | 11/4 po (31,3 mm) |
Pieds avant - A
Pieds arrière - B
Ajuster les pieds de nivellement avant et arrière à la même hauteur.
REMARQUE: Si la hauteur libre minimale de l'ouverture d'encastrement de l'armoire est inférieure à
3378 po (860 mm), on peut enlever les pieds de nivelle et cales d'espacement arrêté pour obtenir un dégagement supplémentaire. On pourrait ainsi installer le lave-vaisse dans une ouverture d'encastrement de l'armoire élevée de
3312 po (851 mm), mais il sera plus difficile de déplacer l'avoisselle. (Les mesures ne sont pas exactes. Les pieds de nivellement arrêté et avant sont prêts à l'usine pour une hauteur de 1/4 po [876 mm].)
- Ajustement des pieds de nivellement
Consulter le « Tableau de réglage de la hauteur du lavevaisselle » pour la hauteur des pieds avant requise pour l'ouverture de l'armoire.
- Enfiler l'écrou et la virole sur le tube (tube du cuivre uniquement)
A. Écrou
B. Virole
- Enlever la baguette en plastique de la glissière
Baguette en plastique de glissière
Enlever et jeter la baguette en plastique de glissière de chaque côté du chassis du lave-vaisselle. Pour retirer la baguette en plastique de glissière, la pousser vers le haut puis vers l'arrière et la déboiter du chassis du lave-vaisselle.
Canalisation en cuivre uniquement : Insérer la canalisation dans le raccord coude de aussi loin que possible. (La canalisation en cuivre se plie et s'écrase facilement.) Faire glisser l'écrou et la virole vers l'avant et engager l'écrou sur le filetage du raccord coude.
REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d'alimentation en eau de telle manière qu'elle ne touche pas la base, le chassis ou le moteur de l'appareil. Passer à l'étape 18.
- Tuyau flexible
Branchement de l'arrivée d'eau à la valve de distribution
- Pour un tuyau en cuivre, commencer à l'étape 14
- Pour un tuyau flexible, commencer à l'étape 16
- Canalisation d'eau en cuivre
Tuyau flexible à tresse d'acier : Vérifier que le tuyau flexible à tresse d'acier est suffisamment long.
- Raccorder le raccord coude de à la canalisation d'alimentation en eau
Si on utilise un tuyau en cuivre, mesurer la longueur de t'en tirer le raccord de tuyau coude de en cuivre nécessaire pour atteindre l'alimentation en eau, couper à cette longueur et fixer les raccords de compression piées sur la couverture du guide pour des détails sur les piées et pour commander. Connecter le raccord de tuyau coude de 3/8 po (9,5 mm) à l'arrivée d'eau. Le fixer de façon à ce que le raccord de 3/4 po (19 mm) soit orienté vers le haut, tel qu'illustré ci-dessus.
Branchement du tuyau de distribution à la valve de distribution
- Raccorder le raccord coudé de à la valve
S'assurer que la rondelle de caoutchouc est correctement installée dans le raccord. Enfiler le raccord de 3/4 po (19 mm) du coude jusqu'au robinet et serrer à la main pour éviter de visser de travers. Serrer à la main jusqu'à ce que le raccord soit serré. À l'aide d'une pince, vérifier l'étanchéité du raccord. Un serrage supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour sceller le joint d'étanchéité en caoutchouc. Passer le tuyau par le côté arrêté gauche de l'unité.
Remarques :
Ne pas utiliser de ruban de plombier PTFE avec les raccords de compression. Ne pas serrer excessivement. Le raccord risque d'être endommagé.
Raccord du tuyau de vidange
- Raccordement du tuyau de vidange
A. Petite bride
B. Raccord de tuyau de vidange en caoutchouc
C. Arrêt
D. Arrêt du raccord du tuyau de vidange E. Tuyau d'évacuation
Placer une serviette sous le tuyau d'évacuation pour recueillir l'eau restée dans le tuyau d'évacuation. Placer la petite bride (verte) pour tuyau d'évacuation sur la petite extrémité du tuyau d'évacuation. Enfiler le tuyau d'évacuation neuf dans le connecteur de tuyau d'évacuation en caoutchouc jusqu'à la butée d'arrêt du tuyau d'évacuation.
- Glisser la bride dans le connecteur
A. Petite bride B. Raccord de tuyau de vidange en caoutchouc C. Arrêt
D. Arrêt du raccord du tuyau de vidange E. Tuyau d'évacuation
A l'aide d'une pince, ouvrir la petite bride de tuyau ncheit en la serrant et la glisser sur le connecteur, iche de les butees.
21. Position finale de la bride de tuyau
A. Tuyau d'évacuation B. Arrét du raccord du tuyau de vidange C. Petitiberide
D. Raccord de tuyau de vidange en caoutchouc E. Arrêt
REMARQUE : Passer le tuyau de vidange par l'arrière du lave-vaisse.
Branchement du câble électrique
REMARQUE: Si un cordon d'alimentation du lave-vaiselle est enlevé, il faudra transférer ce cordon d'alimentation au nouveau lave-vaiselle.

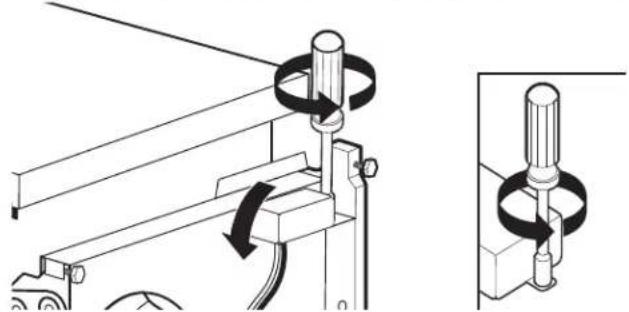

22. Oter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20 dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
23. Installation du serre-câbles
Installer le serre-câbles métallique inclus dans cette trousse (droit : No de pièce Whirlpool 4317824, gauche : No de pièce Whirlpool W10278923RP). S'assurer que les têtes de vis soient orientées vers la gauche lors du serrage de l'écrou conduit. Un serre-câbles est fourni dans l'ensemble du cordon d'alimentation.
24. Cordon d'alimentation - acheminement du cordon dans la boite de connexion
Faire passer le cordon d'alimentation de façon à ce qu'il touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tirer le cordon pour le faire passer à travers le serre-cables dans le boîtier de connexion.
REMARQUE: Un maximum de deux conducteurs d'alimentation (calibre 12 AWG maximum) plus un fixé conducteur de mise à la terre est autorisé dans le boîtier de connexion.
Risque de décharge électrique. Relier cet appareil à la terre. Brancher le fil relié à la terre au connecteur vert relié à terre dans le boîtier de connexion. Ne pas utiliser de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
25. Cordon d'alimentation - branchement du conducteur de terre
A. Conducteur de terre
Oter la vis de mise à la terre et la placer à travers l'anneau de la vis verte de mise à la terre du cordon d'alimentation. Fixer à nouveau la vis de mise à la terre. serrurer. à
26. Cordon d'alimentation - branchement des autres conducteurs
Utiliser les capuchons de connexion de la bonne taille inclus dans cette trousse (droit : No de pièce Whirlpool 4317824, gauche : No de pièce Whirlpool W10278923RP). Connecter le
ne conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE: Ne pas pretorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Tidoucement sur les conducteurs pour vérifier qu'ils sont bien fixés.
27. Cordon d'alimentation - fixation du cordon dans le serre-cables
Resserrer les vis du serre-cables pour fixer le cordon.

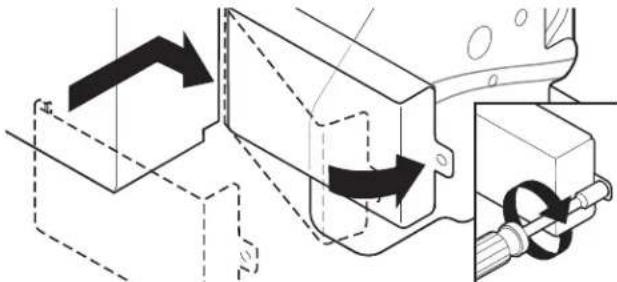

28. Cordon d'alimentation - réinstallation du couvercle de la boîte de connexion et des conducteurs
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les angles du côté gauche du couvercle. S'assurer que les câbles sont bien logés à l'intérieur du boîtier et ne sont pas coincés sous le couvercle. Fixer le boîtier de connexion à l'aide d'une clé à douille, d'un tourne-écrou d'un tournevis T0x20 dont l'embout est de 1/4 po et la vis retirée à l'étape 22. Si le modèle utilisé est équipé d'un cordon d'alimentation, retirer l'attache de fixation la plus proche de la fiche afin de maximiser la longueur du cordon. Ne pas retirer les autres attaches.
REMARQUE : Passer le cordon d'alimentation par l'arrière du lave-vaisse. Ne pas brancher le cordon dans une prise avant d'en avoir reçu l'instruction.
29. Cordon d'alimentation installé en usine (sur certains modèles)
Certains produits sont équipés d'un cordon d'alimentation installé en usine. Pour ces produits, aucun cablage n'est nécessaire lors de l'installation. La connexion entre le fil de terre et le chassis se fait à l'intérieur du boîtier de connexion existant, et le couvercle normal du boîtier de connexion n'est pas inclus.
Aucune connexion ou modification du cablage dans ce boîtier de connexion n'est nécessaire pour ces modèles avec cordon d'alimentation installé en usine.
30. Installation de la poignée de porte
A. Vis de calage (au fond de la poignée)
C. Poignée D. Goujon de montage
B. Clé à tête hexagonale
IMPORTANT : Ne pas érafler le panneau avant au cours de ce processus. SI le panneau de porte est muni d'une pellicule de protection, l'enlever jusqu'au point de fixation de poignée avant d'installer cette dernière. La poignée est plus facile à installer lorsque l'appareil est sur le dos.
Retirer les poignées de porte et la clé à tête hexagonale de leur emballage. Des vis de blocage sont préinstallées sur la poignée. Placer la poignée sur les poteaux de colombage avec les vis de blocage orientées vers le bas. Pousser la poignée de porte fermement en appui contre la porte. Insérer le côté court de la clé à tête hexagonale dans les vis de blocage. Serrer les vis de 1/4 de tour au-delà de la butée
Conserver la clé hexagonale avec le guide d'utilisation.
Avertissement
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer l'appareil.
Le non-respect de cette instruction peut causer une blessure au dos ou d'autres blessures.

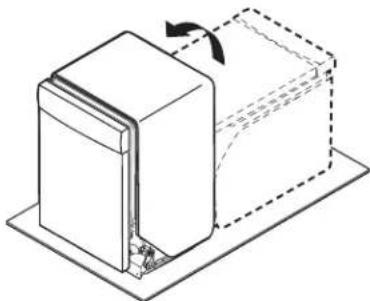

31. Redresser le lave-vaiselle
À l'aide d'au moins deux personnes, mettre le lave-vaiselle en position verticale.
REMARQUE: Ne pas installer le garde-pieds avant d'en avoir reçu l'instruction.
IMPORTANT: Si on enlève les roulettes, couvrir le plancher lors des déplacements du lave-vaisselle. Insérer lentement et complètement le lave-vaisselle dans l'ouverture d'encastrement de l'armoire. Veiller à ne pas coincer la canalisation de cuivre, le tuyau d'évacuation, le cordon d'alimentation ou le cable de raccordement direct entre le lave-vaisselle et l'armoire. Enlever la feuille de carton placée sous le lave-vaisselle.
Le fait qu'il n'y ait que peu d'espace entre le lave-vaisselle et l'ouverture d'encastrement de l'armoire ne pose pas de problème. Ne pas enlever le garnissage d'insonorisation/isolation - il réduit le niveau sonore.
REMARQUE: Passer l'arrivée d'eau, le tuyau de vidange et le cordon d'alimentation par l'arrière du lave-vaisselle.
32. Déplacer le lave-vaisselle près de l'ouverture d'encastrement
A. Canalisation d'eau
C. Tuyau d'évacuation
B. Cable
Passer les raccordements par les trous du cabinet et tirer l'excédent en même temps que le lave-vaisselle est positionné dans son espace.
33. Faire passer le cordon d'alimentation.
En cas d'utilisation d'un cordon d'alimentation, veiller à acheminer l'extrémité de celui-ci dans le trou de l'ouverture découpée avant de pousser le lave-vaiselle à sa place.
34. Fixer la plaque d'insonorisation
A. Plaque d'insonorisation B. Fixer la plaque
REMARQUE: S'assurer que l'insonorisation est bien fixée aux coins arrêté gauche et droit avant de pousser le lave-vaisselle en place pour qu'elle ne s'entasse pas lorsque l'espace est restreint.
35. Insérer le lave-vaisselle en laissant 6 po (152 mm) dépasser de l'avant des armoires
REMARQUE: Laisser sortir environ 6 po (152 mm) de l'armoire pour permettre l'installation des supports d'ancrage et régler la tension de la porte au besoin.
36. Tirer l'excedent des raccordements
REMARQUE : Tirer l'excedent en même temps que le lavevaisselle est poussé en place dans son ouverture pour éviter la formation de coudes.
Fixation sur les côtés :
Choix de l'option de fixation
IMPORTANT : Le lave-vaisselle doit être fixé à l'armoire lors de l'une des étapes finales. Préparer le lave-vaisselle pour cette

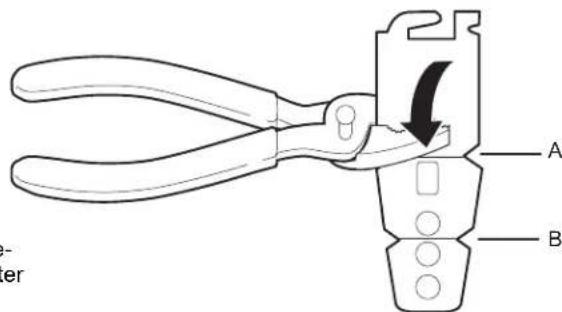

A. Entailler une ligne pour les modèles de cuve en acier inoxydable
B. Entailler une ligne pour les modèles de cuve en plastique
Boser l'extrémité de la bride le long des pointillés à l'aide pince.
opération en y fixant les deux attaches placées dans le sachet Boser l'extrémité de la bride le long des pointillés à l'aide pièces. pinces.
Pour une surface de travail en bois, stratifiée ou une autre surface semblable, utiliser les fixations pour plan de travail. Installation des brides. Passer à l'étape 37.
Pour une surface de travail en marbre, granite ou une autre surface semblable, utiliser les fixations pour les côtés : passer à l'étape 38
REMARQUE: Si l'espace entre le haut de la porte et le dessous du plan de travail est petit (moins de 1/4 po [6,35 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer l'interface utilisateur ou la console avec les vis de fixation.
Fixation à la surface de travail :

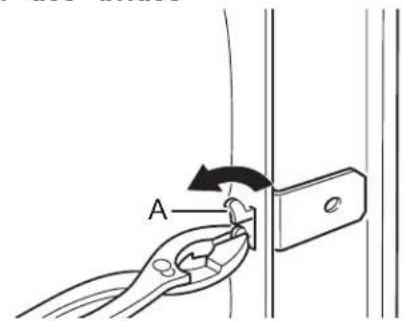

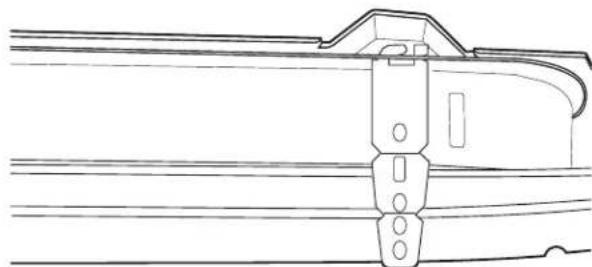

37. Insérer les brides
A. Plier les languettes
Encocher la bride dans la fente sur le côté du lave-vaisselle et replier la languette vers le côté du lave-vaisselle pour maintenir la bride en place. Répéter cette étape pour l'autre côté du lave-vaisselle.
REMARQUE : Utiliser des cales en bois si l'espace entre côtés de l'armoire et du lave-vaisselle est supérieur à 1/2 (13 mm) de chaque côté.
REMARQUE: Ne pas fixer le lave-vaiselle. Cette étape sera effectuée plus tard.
REMARQUE : Les languettes doivent être orientées vers la droite.
Retirer les brides de l'emballage et les insérer dans les fentes ouvertes sur les côtés supérieurs droit et gauche 40 du collet du lave-vaisselle, comme indiqué. Passer à l'étape 42.

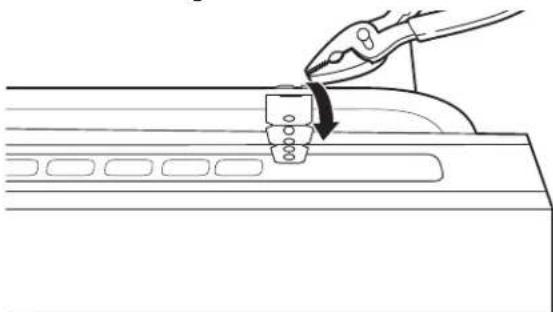

Plier les languettes
À l'aide des pinces, plier/tordre la languette pour verrouiller les brides en place.

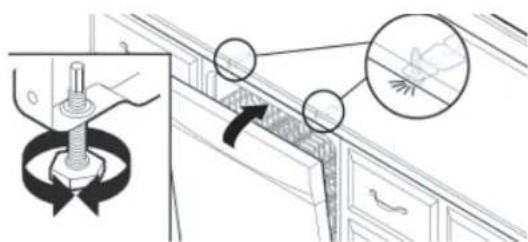

Vérification finale de l'installation 40 ouvrir et fermer la porte
- Porte se ferme trop rapidement - diminuer tension des ressorts Vérifier l'aplomb et régler les pieds au besoin
Si la porte se referme trop vite, diminuer la tension des ressorts en déplaçant l'extrémité des ressorts vers l'avant lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.
Vérifier que chaque pied de réglage de l'aplomb est définitivement en appui sur le sol. Fermer et verrouiller la porte de placer un niveau contre le panneau avant. Vérifier que le lave-vaisselle est centré de l'avant vers l'arrière dans l'ouverture. Si nécessaire, régler le pied de nivellement jusqu'à ce que le lave-vaisselle soit d'aplomb. Répéter ces opérations pour l'autre côté du lave-vaisselle.
Conseil utile: Pousser contre l'avant du lave-vaisselle pour le soulever et pouvoir ajuster les pieds avant. Pour certaines installations, il peut être plus facile de régler le pied avant à l'aide d'une clé à douille hexagonale ou une clé à molette 3/16 po. Si l'espace entre le haut de la porte et le dessus de l'armoire est petit (moins de 1/4 po [6 mm]), il est suggéré d'utiliser les fixations de côtés pour éviter de rayer le tableau de commande ou la console.
Pieds de nivellement
Si la porte s'ouvre d'elle-même, augmenter la tension des ressorts en déplaçant l'extrémité du ressort vers l'arrière du lave-vaisselle.
REMARQUE : Les ressorts devraient être placés dans les mêmes encoches à gauche et à droite.
A. Méthode souhaitée
B. Méthode optionnelle

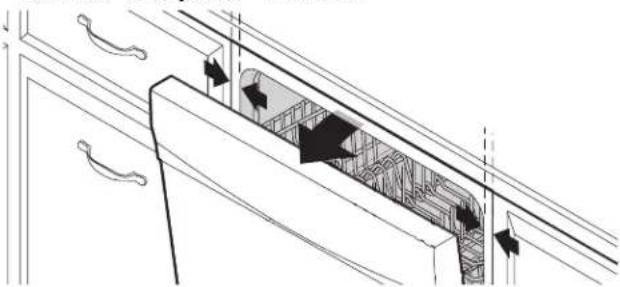

- Aligner l'avant du lave-vaisselle avec les portes des armoires
Aligner l’avant du panneau de porte du lave-vaisselle avec les portes des armoires. Il faudra peut-être ajuster l’alignement de celui-ci pour qu’il soit en affleurement avec les armoires.
- Vérifier le niveau de gauche à droite et régler les pieds au besoin
Placer le niveau contre la partie supérieure de l'ouverture avant de la cuve. Vérifier l'aplomb transversal de l'appareil. Si le lave-vaisselle n'est pas d'aplomb, régler la hauteur de pieds avant vers le haut ou vers le bas jusqu'à ce que le lave-vaisselle soit d'aplomb.
Fixation du lave-vaisselle dans l'ouverture d'encastrement de l'armoire
- Vérifier de nouveau l'alignement du lave-vaisselle avec l'ouverture
Vérifier que le lave-vaisselle est toujours d'aplomb d'avant en arrière et transversalement dans l'ouverture d'encastrement de l'armoire.
Ouvrir la porte du lave-vaisselle, placer une serviette sur la pompe et le bras d'aspersion du lave-vaisselle. Pour certains modèles, il faut retirer le panier inférieur. Ceci empêchera les vis de tomber dans la pompe lors de la fixation du lave-vaisselle au comptoir ou à l'armoire.
- Fixer le lave-vaisselle
A. Vis pour les armoires latérales
Ouvrir la porte du lave-vaiselle pour préparer la fixation de l'appareil au comptoir ou au côté de l'armoire.
Remarques :
Le lave-vaiselle doit être immobilisé pour l’empêcher de basculer lors de l’ouverture ou de la fermeture de la porte. Ne pas faire tomber de vis au fond du lave-vaiselle. Localiser les supports installés à la section « Choix de l'option de fixation », soit sur le dessus ou les côtés du lave-vaiselle. Pour fixation au comptoir : Fixer le lave-vaiselle au comptoir au moyen de deux vis à tête cruciforme de n° 10 x 1/2 po (incluses). Pour fixation aux côtés de l’armoire : Percer des avant-toits dans l’armoire pour éviter toute fente dans le bois. Fixer le lave-vaiselle aux côtés de l’armoire au moyen de vis à tête cruciforme de n° 10 x 1/2 po (incluses). Retirer le panier du haut pour faciliter l’accès.
- Contrôler l'ouverture de la porte
IMPORTANT : Vérifier qu'il n'y a aucune contact entre les sommets de la porte et les vis, les brides ou le plan de. Si un tel contact se produit, régler le niveau des pattes ou utiliser l'option de fixation sur les côtés.
- Vérifier l'espace intérieur
Ouvrir la porte et vérifier que la distance entre l'ouverture de l'armoire pour l'installation du lave-vaisselle et la cuve est le même des deux côtés. Si l'espace n'est pas identique des deux côtés, desserrer les vis des brides d'arrimage et déplacer légèrement la cuve. Resserrer les vis des brides.
Méthode de raccordement direct
- Oter le couvercle de la boîte de connexion
À l'aide d'une clé à douille, d'un tourne-écrou ou d'un tournevis Torx T20 dont l'embout est de 1/4 po, ôter le couvercle du boîtier de connexion. Le conserver pour utilisation ultérieure.
- Installation du serre-câbles
Utiliser un serre-câbles homologué UL ou CSA.
- Acheminer le conducteur vers le boîtier de54. Raccordement direct - branchement des connexions autres conducteurs
Faire passer le cordon d'alimentation de façon à ce qu'il ne touche ni le moteur du lave-vaisselle ni la partie inférieure de la cuve du lave-vaisselle. Tendre le câble pour le faire passer à travers le serre-câble (homologation UL/CSA) dans le boîtier de connexion. Le serre-câble n'est pas fourni avec le lave-vaisselle. Le propriétaire doit acheter un serre-câble de 7/8 po (22 mm) de type à visser.
Sélectionner des connecteurs de fils (homologation UL/CSA) (non fournis, conçus pour le raccordement du câblage du domicile au câblage de calibre 16 du lave-vaisselle).
Risque de décharge électrique
Relier cet appareil à la terre.
Brancher le fil relié à la terre au connecteur vert terre dans le boîtier de connexion.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un décès, un incendie ou une décharge électrique.
relié à la
Sélectionner des capuchons de connexion (homologation UL et CSA) de taille correcte. Connecter le conducteur noir avec le noir et le conducteur blanc avec le blanc à l'aide des capuchons de connexion.
REMARQUE: Ne pas prétorsader les brins de conducteurs. Installer le capuchon de connexion en le faisant pivoter. Ti doucement sur les conducteurs pour vérifier qu'ils sont bien fixés.
Configuration de câblage
- Raccordement direct - fixation du conducteur dans le serre-cable
Resserrez les vis de serre-cable pour fixer le cordon.
- Raccordement direct - branchement du conducteur de terre
Conducteur de terre B. Vis de mise à la terre
Former un crochet en U avec le conducteur nu de mise à la terre. Enrouler le crochet du conducteur de mise à la terre autour de la vis de mise à la terre et sous le lave-vaisselle (dans le sens horaire). Serrer fermement la vis du connecteur de mise à la terre.
- Raccordement direct - réinstallation du couvercle de la boîte de connexion et
Placer les conducteurs à l'intérieur du boîtier de connexion. Insérer les onglets du côté gauche du couvercle. S'assurer que les fils sont bien logés à l'intérieur du boîtier. Fermer le couvercle tout en veillant à ne pas coincer de fils. Fixer le couvercle à l'aide d'un tourne-écrou ou d'un tournevis Torx® T20® dont l'embout est de 1/4 po et de la vis précédemment retirée.
Option A : Broyeur de déchets - sans brise-siphon
A. Entrée du broyeur à déchets
C. Tuyau d'évacuation D. Bride pour gros tuyau de vidange
B. Siphon du circuit d'évacuation
Branchement de l'arrivée d'eau au robinet d'arrêt de la maison
REMARQUE: Si l'on utilise un tuyau flexible tressé, remplacez le tuyau d'alimentation après 5 ans d'utilisation pour réduire le risque de défaillance du tuyau. Inscription la date d'installation ou de remplacement du tuyau sur celui-ci, pour référence ultérieure
- Fixer la canalisation d'alimentation en eau
Fixer la canalisation d'alimentation en eau (tube de cuivre d'alimentation flexible à tresse d'acier) à la canalisation d'eau chaude à l'aide d'une configuration de raccordement qui soit conforme à tous les codes et règlements locaux. La canalisation d'alimentation en eau raccordée au lave-vaisselle doit comporter un robinet d'arrêt manuel situé sous l'évier.
58. Raccordement du tuyau de vidange
Employer l'une des options suivantes pour raccorder le tuyau d'évacuation sur un raccord T ou sur un broyeur à déchets :
Option A : Broyeur de déchets - sans brise-siphon Option B : Sans broyeur de déchets - sans brise-siphon Option C : Broyeur de déchets - avec brise-siphon Option D : Sans broyeur de déchets - avec brise-siphon
IMPORTANT: Le raccordement du tuyau d'évacuation à la canalisation d'égout en T ou au raccord de broyeur à déchets doit être réalisé en amont du siphon du circuit d'évacuation et à au moins 20 po (508 mm) au-dessus du plancher de l'espace d'installation du lave-vaiselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le tenir à distance du plancher.
Conseil utile : Oter l'opercule escamtable du broyeur à déchets
- à l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide de pince à pointe biseautée.
- Fixer le tuyau d'évacuation sur le raccord de broyeur à déchets à l'aide de la gro ttre en position.
Option b : sans broyeur de déchets - sans brise-siphon
A. Tuyau d'évacuation en T D. Bride pour gros tuyau B. Siphon du circuit d'évacuation
Option c : broyeur de déchets - avec brise-siphon
A. Bride à vis B. Entrée du broyeur de déchets C. Siphon du circuit d'évacuation D. Tuyau d'évacuation
E. Raccord de tuyau en caoutchouc F. Bride pour gros tuyau de vidange G. Brise-siphon
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation à la canalisation d'égout en T et couper nécessaire.
REMARQUE: Ne pas couper la section ondulée.
- Fixer l'extrémité du tuyau d'évacuation en caoutchouc à la canalisation d'égout en T à l'aide d'une grosse bride pour tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis d_2pb à 2 po (38 mm à 50 mm) (non fournie).
terminer l'opercule escamotable du broyeur à déchets
- à l'aide d'un marteau et d'un tournevis, enfoncer le bouchon d'obturation dans le broyeur à déchets.
- Retirer le bouchon d'obturation à l'aide d'une pince à pointe biseautée.
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE: Ne pas couper la section ondulée.
- Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pinces, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 1 12 po à 2 po (38 mm à 50 mm) (non fournie).
- Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement du dispositif de brise-siphon à l'entrée du broyeur à déchets.
Option d : sans broyeur de déchets - avec brise-siphon
A. Bride à vis
E. Raccord de tuyau en
B. Tuyau
caoutchouc
F. Bride pour gros tuyau de
C. Siphon du circuit
vidange
d'évacuation
G. Brise-siphon
D. Tuyau
d'évacuation
- Raccorder l'extrémité en caoutchouc (A) du tuyau d'évacuation au dispositif de brise-siphon et couper si nécessaire.
REMARQUE: Ne pas couper la section ondulée.
- Fixer le tuyau d'évacuation sur le dispositif de brise-siphon à l'aide de la grosse bride de tuyau d'évacuation (fournie). À l'aide de pince, serrer la bride pour l'ouvrir et la mettre en position. Si le tuyau d'évacuation a été coupé, utiliser une bride à vis de 112 po à 2 po (38 mm à 50 mm) (non fournie).
- Utiliser un tuyau en caoutchouc (non fourni) et une bride à vis (non fournie) pour le raccordement de la canalisation d'égout en T au dispositif de brise-siphon.
Fin de l'installation
Vérifier l'absence de tout contact entre le conducteur ou le cond'alimentation et le moteur du lave-vaisselle ou la partie inférieure de la cuve du lave-vaisselle.
- Cordon d'alimentation électrique - brancher dans une prise à trois alveoles reliée à la terre
Brancher l'appareil sur une prise à 3 alveoles reliée à la
- Rétablir l'alimentation électrique.
Reconnecter l'alimentation électrique du tableau de distribution (fusible ou disjoncteur.
REMARQUE: Avec le panneau d'accès fermé, mettre le lavage-vaiselle en marche et le laisser effectuer complètement le programme de lavage le plus court. Avant les deux premières minutes, déverrouiller la porte; attendre cinq secondes, puis ouvrir la porte. Vérifier qu'il y a bien de l'eau au fond de la cuve du lavage-vaiselle. Vérifier que le lavage-vaiselle fonctionne correctement.
Installation du panneau d'accès
-Pour le plastique, commencez par l'étape 61
-Pour le métal, commencez par l'étape 64
Panneau en plastique :
- Réinstaller le panneau d'accès et les dispositifs de fixation
A. Isolation (sur certains modèles)
Placer le panneau d'accès en plastique contre le pied du lave-vaiselle. Vous assurer que l'isolant ne dérange pas le flotteur.
- Inspecter le bord du panneau d'accès
Vérifier que la rive inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les dispositifs de fixation
A. Déverrouille C. 1/4 de tour B. Verrouille
À l'aide d'un tournevis à lame plate, tourner les dispositifs de fixation d'un quart de tour dans le sens horaire pour les emboiter. L'encoche des dispositifs de fixation est complètement à la verticale lorsqu'ils sont correctement emboités. Passer à l'étape 66.
Panneau métallique :
- Réinstaller les panneaux d'accès
Placer le panneau contre les pieds du lave-vaiselle. À l'aide d'un tournevis à tête cruciforme ou d'un tourne-écrou de 1/4 po, réinstaller les vis à travers les trous du panneau d'accès.
- Inspecter le bord inférieur du panneau d'accès
Vérifier que la bordure inférieure du panneau d'accès est au contact du plancher. La réajuster au besoin.
- Serrer les vis
Serrer les vis du panneau d'accès.
Vérification du fonctionnement
Lire le guide de démarrage rapide du lave-vaiselle compris avec le lave-vaiselle. Vérifier que toutes les pièces ont été installées et qu'aucune étape n'a été omise. Vérifier la présence de tous les outils.
Si le lave-vaiselle ne fonctionne pas correctement, déconnecter la source de courant électrique ou débrancher le lave-vaiselle. Consulter la section « Si le lave-vaiselle ne fonctionne pas ».
Si le lave-vaisselle ne fonctionne pas
Essayer d'abord les solutions suggérées ici pour éviter le besoin d'une intervention de dépannage.
Un disjoncteur est-il ouvert ou un fusible grillé ? La porte est-elle bien fermée et enclenchée ? Le programme a-t-il été correctement sélectionné pour que le lave-vaisselle puisse se mettre en marche ? L'arrivée d'eau est-elle ouverte ?
Si aucune de ces solutions ne fonctionne, consulter les coordonnées indiquées dans le guide de démarrage rapide.
Conseils supplémentaires
- Prévoir des durées de séchage plus longues. La durée d'exécution des programmes de votre nouveau lave-vaisselle d'environ 2 à 5 heures par charge, mais il utilise presque moins d'énergie que des modèles plus anciens. Conçu pour faible consommation d'ensemble avec un moteur à faible consommation d'énergie, votre lave-vaisselle lave plus longtemps pour garantir un lavage d'exception. Certains modèles sont d'un capteur optique de niveau d'eau ; pour ces modèles, la première programme doit se calibrer en fonction du capteur et est donc plus long que les autres. La sélection de ces options peut entraîner l'allongement de la durée du programme mener à une durée totale de plus de 3 heures et demie.
L'agent de rinceage est essentiel pour un séchage satisfaisant : Afin d'obtenir un bon séchage et pour limiter l'accumulation de dépôts d'eau dure, ce lave-vaisselle est conçu pour être utilisé avec un agent de rinceage. Les lave-vaisselle éconergiques consomment moins d'eau et d'énergie. Ils dépendent donc de l'effet « nappe d'eau » d'un agent de rinceage pour fournir un séchage.
Quel est possible que le témoin lumineux Start/Resume (mise en marche/reprise) clignote : Lorsque l'on appuie sur Start/Resume (mise en marche/reprise), reférer la porte dans les 4 secondes qui suivent. Si l'on ne pas la porte dans les 4 secondes qui suivent, le témoin lumineux ne. Start/Resume (mise en marche/reprise) continue de clignoter jusqu'à ce que l'on appuie à nouveau dessus. (Cette opération est également nécessaire lors de l'ajout d'un plat au cours d'un programme.)
Témoin d'état avant :
Pour les lave-vaiselle munis d'un témoin d'état sur la porte, le témoin s'allume lorsque le programme est en marche et reste allumé jusqu'à la fin du programme (ceci comprend la partie échéage du programme) ou que le programme soit annulé. Le
désign lumineux avant s'éteint lorsque le programme est terminé, ou annulé.
optique
NOTES
NOTES
NOTES
NOTES
NOTES
NOTES
