MODE D'EMPLOI ERA 600 Performance MARTIN

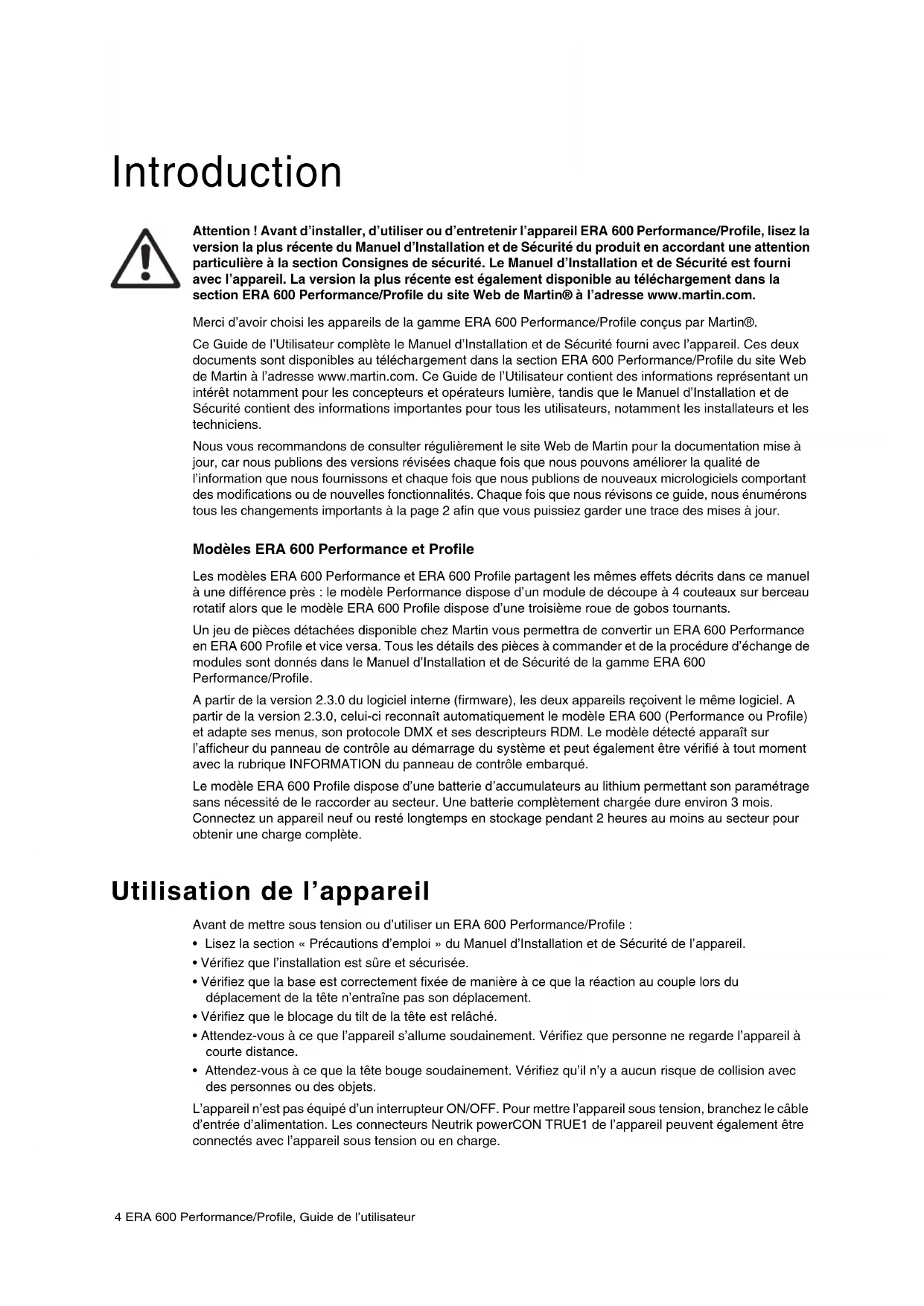

• ERA 600 Performance ERA 600 Profile Guide de l’utilisateurInformations sur la mise à jour de la documentation fournie Les changements importants apportés au Guide de l’utilisateur de l’appareil ERA 600 Performance/Profile sont énumérés ci-dessous. Revision E Rajout de l’ERA 600 Profile. Revision D Couvre la version 2.3.0 du micrologiciel. Ajout du mode Théâtre. Meilleure gestion des étalonnages. Corrections mineures sur le panneau de contrôle. Révision C Correction de la gestion du zoom en DMX : proche -> lointain avec commande DMX croissante. Révision B La roue de gobos tournants en page 6 est vue depuis l’avant, pas du côté LED. Révision A Première version publiée. Couvre la version du micrologiciel ERA 600 Performance 1.0.0 ©2019-20 HARMAN PROFESSIONAL DENMARK ApS. Tous droits réservés. Les caractéristiques, les spécifications et l’aspect sont susceptibles d’être modifiés sans préavis. HARMAN PROFESSIONAL DENMARK ApS et ses filiales déclinent toute responsabilité en cas de blessure, de dommage, de perte directe ou indirecte, de perte consécutive, ou de préjudice économique ou de toute autre nature liés à l’utilisation ou à l’impossibilité d’utiliser l’équipement, ou à la non-fiabilité des informations contenues dans ce document. Martin est une marque déposée de HARMAN PROFESSIONAL DENMARK ApS enregistrée aux États-Unis et/ou dans d’autres pays. HARMAN PROFESSIONAL DENMARK ApS, Olof Palmes Allé 44, 8200 Aarhus N, Danemark HARMAN PROFESSIONAL SOLUTIONS U.S. , 8500 Balboa Blvd., Northridge, CA 91329, ÉTATS-UNIS www.martin.com Guide de l’utilisateur de l’ERA 600 Performance/Profile, réf. 5124286-00 Rév. ETable des matières Introduction p. 4
• Utilisation de l’appareil p. 4
• Effets p. 5
• Effets shutter et strobe p. 5
• Gradateur p. 5
• Mélange de couleur p. 5
• Contrôle de température de couleur p. 5
• Roue de couleur p. 5
• Gobos rotatifs p. 6
• Gobos statiques p. 8
• Roue d’animation p. 9
• Frost p. 9
• Prismes tournants p. 9
• Iris p. 9
• Découpe (ERA 600 Performance) p. 9
• Zoom et mise au net p. 9
• Pan et tilt p. 9
• Panneau de contrôle p. 10
• Options de contrôle p. 12
• DMX p. 12
• RDM p. 12
• Configuration de l’appareil p. 14
• Fixture ID p. 14
• Personnalité p. 14
• Réglages d’usine p. 15
• Séquences de test p. 15
• Lecture des informations relatives à l’appareil p. 15
• Vérification du signal DMX p. 16
• Contrôle manuel p. 16
• Menu de maintenance (Service) p. 16
• Réglage des paramètres via DMX p. 17
• Réinitialisation p. 17
• Éclairage de l’afficheur p. 17
• Accès à distance aux menus de contrôle p. 17
• Protocole DMX p. 18
• ERA 600 Performance p. 18
• ERA 600 Profile p. 22
• Menus du panneau de contrôle p. 26
• Messages de l’afficheur ERA 600 Performance/Profile, Guide de l’utilisateur Introduction Attention ! Avant d’installer, d’utiliser ou d’entretenir l’appareil ERA 600 Performance/Profile, lisez la version la plus récente du Manuel d’Installation et de Sécurité du produit en accordant une attention particulière à la section Consignes de sécurité. Le Manuel d’Installation et de Sécurité est fourni avec l’appareil. La version la plus récente est également disponible au téléchargement dans la section ERA 600 Performance/Profile du site Web de Martin® à l’adresse www.martin.com. Merci d’avoir choisi les appareils de la gamme ERA 600 Performance/Profile conçus par Martin®. Ce Guide de l’Utilisateur complète le Manuel d’Installation et de Sécurité fourni avec l’appareil. Ces deux documents sont disponibles au téléchargement dans la section ERA 600 Performance/Profile du site Web de Martin à l’adresse www.martin.com. Ce Guide de l’Utilisateur contient des informations représentant un intérêt notamment pour les concepteurs et opérateurs lumière, tandis que le Manuel d’Installation et de Sécurité contient des informations importantes pour tous les utilisateurs, notamment les installateurs et les techniciens. Nous vous recommandons de consulter régulièrement le site Web de Martin pour la documentation mise à jour, car nous publions des versions révisées chaque fois que nous pouvons améliorer la qualité de l’information que nous fournissons et chaque fois que nous publions de nouveaux micrologiciels comportant des modifications ou de nouvelles fonctionnalités. Chaque fois que nous révisons ce guide, nous énumérons tous les changements importants à la page 2 afin que vous puissiez garder une trace des mises à jour. Modèles ERA 600 Performance et Profile Les modèles ERA 600 Performance et ERA 600 Profile partagent les mêmes effets décrits dans ce manuel à une différence près : le modèle Performance dispose d’un module de découpe à 4 couteaux sur berceau rotatif alors que le modèle ERA 600 Profile dispose d’une troisième roue de gobos tournants. Un jeu de pièces détachées disponible chez Martin vous permettra de convertir un ERA 600 Performance en ERA 600 Profile et vice versa. Tous les détails des pièces à commander et de la procédure d’échange de modules sont donnés dans le Manuel d’Installation et de Sécurité de la gamme ERA 600 Performance/Profile. A partir de la version 2.3.0 du logiciel interne (firmware), les deux appareils reçoivent le même logiciel. A partir de la version 2.3.0, celui-ci reconnaît automatiquement le modèle ERA 600 (Performance ou Profile) et adapte ses menus, son protocole DMX et ses descripteurs RDM. Le modèle détecté apparaît sur l’afficheur du panneau de contrôle au démarrage du système et peut également être vérifié à tout moment avec la rubrique INFORMATION du panneau de contrôle embarqué. Le modèle ERA 600 Profile dispose d’une batterie d’accumulateurs au lithium permettant son paramétrage sans nécessité de le raccorder au secteur. Une batterie complètement chargée dure environ 3 mois. Connectez un appareil neuf ou resté longtemps en stockage pendant 2 heures au moins au secteur pour obtenir une charge complète. Utilisation de l’appareil Avant de mettre sous tension ou d’utiliser un ERA 600 Performance/Profile : p. 294

• Lisez la section « Précautions d’emploi » du Manuel d’Installation et de Sécurité de l’appareil.

• Vérifiez que l’installation est sûre et sécurisée.

• Vérifiez que la base est correctement fixée de manière à ce que la réaction au couple lors du déplacement de la tête n’entraîne pas son déplacement.

• Vérifiez que le blocage du tilt de la tête est relâché.

• Attendez-vous à ce que l’appareil s’allume soudainement. Vérifiez que personne ne regarde l’appareil à courte distance.

• Attendez-vous à ce que la tête bouge soudainement. Vérifiez qu’il n’y a aucun risque de collision avec des personnes ou des objets. L’appareil n’est pas équipé d’un interrupteur ON/OFF. Pour mettre l’appareil sous tension, branchez le câble d’entrée d’alimentation. Les connecteurs Neutrik powerCON TRUE1 de l’appareil peuvent également être connectés avec l’appareil sous tension ou en charge.Effets 5 Effets Cette section donne des détails sur les effets fournis par l’ERA 600 Performance/Profile. Consultez le tableau du protocole DMX en page 18 pour la connaître liste des canaux et commandes utilisés pour contrôler les effets via DMX. Lorsque le contrôle en haute résolution est disponible, le canal de contrôle principal définit les 8 premiers bits (l’octet de poids fort ou MSB), et le canal de réglage fin définit les 8 bits suivants (l’octet de poids faible ou LSB) de la commande en 16 bits. En d’autres termes, le canal de réglage fin affine la position donnée par le canal de réglage rapide. Effets shutter et strobe L’effet du shutter électronique de l’appareil offre un noir et un plein feu secs ainsi que des effets strobe et de pulsations réguliers ou aléatoires avec une vitesse réglable d’environ 1 Hz à 20 Hz. Gradateur Un gradateur global lisse de 0 à 100 % est disponible en haute résolution 16 bits. Quatre courbes de gradation sont disponibles (voir Figure 7 à la page 14). Mélange de couleur L’ERA 600 Performance/Profile utilise des filtres de couleur CMJ dichroïques pour une composition de couleur continue en haute résolution 16 bits sur six canaux DMX. Contrôle de température de couleur Le contrôle de température de couleur 16 bits est disponible sur deux canaux CTO dédiés. Le réglage de la température de couleur est progressif et continu de 6 500 K à 2 700 K. Roue de couleur L’ERA 600 Performance/Profile fournit une roue de couleurs dotée de sept filtres de couleur dichroïques et d’un slot neutre (voir la Figure 1). Vous pouvez faire défiler la roue de couleur en continu avec une vitesse et une direction programmables. Tous les filtres dichroïques sont remplaçables. Figure 1 : roue de couleur neutre Congo Blue Lavender Red 627 Deep Deep Green Orange 581 Blue 498

76 ERA 600 Performance/Profile, Guide de l’utilisateur Gobos rotatifs L’ERA 600 Performance est doté d’une roue de gobos tournants (Roue de gobos 1) et d’un module de découpe tandis que l’ERA 600 Profile est doté de deux roues de gobos tournants (Roues de gobos 1 et 3) mais n’a pas de module de découpe. Les gobos de la roue 3 sur l’ERA 600 Profile ont les mêmes dimensions et spécifications que ceux de la roue 1 et sont interchangeables entre les deux roues mais les porte-gobos de chaque roue sont légèrement différents et ne peuvent pas être déplacés d’une roue à l’autre. Un filtre d’amélioration du rendu des couleurs (CRI Booster) est disponible dans les accessoires proposés par Martin (voir spécifications sur www.martin.com). En remplaçant un gobo par le filtre CRI Booster, l’indice de rendu des couleurs dépasse 80. Martin propose également un ensemble de pièces détachées permettant de convertir un modèle Performance en modèle Profile en remplaçant la roue de gobos 3 par un module de découpe. Consultez le Guide d’Installation et de Sécurité de l’ERA 600 Performance/Profile pour plus de détails. Roue de gobos 1 La roue de gobos 1 de l’ERA 600 Performance/Profile comporte sept gobos rotatifs qui peuvent être sélectionnés, indexés (positionnés selon un angle), mis en rotation en continu et en oscillation (« shake »). Vous pouvez faire défiler ou osciller la roue de gobos elle-même en continu. Le gobo et le type de contrôle (indexation, rotation continue, oscillation des images ou défilement continu de roue de gobos) sont sélectionnés avec le canal 13. Selon ce qui est sélectionné sur ce canal, l’angle du gobo ou sa vitesse de rotation sont réglés avec les canaux 14 et 15 en haute résolution 16 bits. Les gobos de série sont illustrés dans l’ordre de montage d’usine dans la Figure 2. Tous sont interchangeables, mais le gobo 3 (Limbo) est en verre texturé et utilise un porte-gobo spécial. Le Guide d’Installation et de Sécurité de l’ERA 600 Performance/Profile donne tous les détails sur la procédure de changement de gobos.

Figure 2: Gobos tournants installés sur la roue 1 en usine Position Référence

Roue de gobos 1 vue de la lentille frontale

7Effets 7 Roue de gobos 3 (ERA 600 Profile) La roue de gobos 3 de l’ERA 600 Profile comporte sept gobos rotatifs qui peuvent être sélectionnés, indexés (positionnés selon un angle), mis en rotation continue et en oscillation (« shake »). Vous pouvez faire défiler ou osciller la roue de gobos elle-même en continu. Le gobo et le type de contrôle (indexation, rotation continue, oscillation des images ou défilement continu de roue de gobos) sont sélectionnés avec le canal 17. Selon ce qui est sélectionné sur ce canal, l’angle du gobo ou sa vitesse de rotation sont réglés avec les canaux 18 et 19 en haute résolution 16 bits. Les gobos de série sont illustrés dans l’ordre de montage d’usine dans la Figure 3. Le Guide d’Installation et de Sécurité de l’ERA 600 Performance/Profile donne tous les détails sur la procédure de changement de gobos. Figure 3: Gobos tournants installés sur la roue 3 en usine Position Référence

Roue de gobos 3 vue depuis la source LEDs

N8 ERA 600 Performance/Profile, Guide de l’utilisateur Gobos statiques La roue de gobos fixes de l’ERA 600 Performance/Profile est dotée de huit gobos statiques. Vous pouvez faire défiler ou osciller la roue en continu. Le gobo et le type de contrôle (indexation, rotation continue ou oscillation de la roue de gobos) sont sélectionnés sur le canal 6. Selon ce qui est sélectionné sur ce canal, l’angle d’indexation ou la vitesse de rotation de la roue sont réglés sur les canaux 7 et 8 en haute résolution 16 bits. Les gobos d’usine sont affichés dans l’ordre de montage en Figure 4. Les gobos statiques ne peuvent être remplacés que par Martin Global Service ou ses agents agréés uniquement. Figure 4: Gobos statiques installés en usine Position Référence

Roue de gobos statiques vue depuis la source LEDs

NEffets 9 Roue d’animation L’ERA 600 Performance/Profile est équipé de la roue d’animation « Radial Breakup ». La roue peut être utilisée pour ajouter des effets d’animation aux projections de gobos. Lorsque vous engagez la roue d’animation, ajustez la mise au net de l’appareil pour obtenir les résultats les plus réalistes. Frost L’ERA 600 Performance/Profile est doté d’un effet Frost qui donne une projection de type Wash et adoucit les contours du gobo. Prismes tournants L’ERA 600 Performance/Profile est équipé de deux prismes tournants : un prisme circulaire à quatre facettes et un prisme linéaire à six facettes. Les deux prismes peuvent être insérés dans le faisceau à des positions ou à des vitesses et directions de rotation programmables. Iris Le diamètre de l’iris peut varier en continu, d’entièrement ouvert à fermé. Des effets d’impulsion d’ouverture et de fermeture à vitesse variable sont également disponibles. Découpe (ERA 600 Performance) Le module de découpe à 4 lames de l’ERA 600 Performance peut être orienté en position indexée sur une plage totale de 120°. Les couteaux disposent d’un contrôle indépendant d’angle et de position pour chaque lame. En ajustant ces paramètres, vous pouvez donner au faisceau n’importe quelle forme à 3 ou 4 côtés. Zoom et mise au net La mise au point permet d’adapter la netteté des images projetées en fonction de la distance de projection. C’est un outil particulièrement utile lorsqu’il est utilisé avec les gobos et la roue d’animation. La lentille de zoom de l’ERA 600 Performance/Profile fait varier l’ouverture du faisceau de 6° à 45°. A grande ouverture, le zoom permet une mise au net à courte distance. A faible ouverture, la mise au point n’est possible que pour les grandes distances de projection . La mise au net peut toujours être réglée sur l’infini sur les projections à longue portée. Pan et tilt L’ERA 600 Performance/Profile offre 540° de pan et 260° de tilt. Le contrôle du pan et du tilt est possible en haute résolution 16 bits. Dans chaque cas, le deuxième canal DMX (LSB) affine la position définie sur le premier canal (MSB). Figure 5: Roue d’animation « Radial Breakup »10 ERA 600 Performance/Profile, Guide de l’utilisateur Panneau de contrôle Vous pouvez configurer les paramètres individuels de l’appareil (comme l’adresse DMX), obtenir des informations sur l’état de l’appareil, exécuter les opérations d’entretien et afficher les messages d’erreur avec l’afficheur graphique rétroéclairé et le panneau de contrôle embarqués. Lorsque l’ERA 600 Performance/Profile est mis sous tension, il démarre et s’initialise puis affiche les informations par défaut illustrées en Figure 6 :

• Adresse DMX de l’appareil.

• Réglage du mode « No Data » (dans la Figure 6, il est réglé sur HOLD).

• Lecture du capteur de température LED.

• Canaux DMX occupés. A l’adresse DMX est 001, par exemple, l’appareil occupera les canaux 001 à 041. Messages d’état Si l’appareil a enregistré des messages d’erreur ou d’avertissement au démarrage, l’afficheur présente un triangle d’avertissement rouge. Appuyez sur la touche Enter pour voir les messages. Apparence de l’afficheur L’afficheur clignote si aucun signal DMX n’est reçu. L’afficheur passe en mode veille et s’éteint après 60 secondes d’inactivité. Pour rallumer l’afficheur d’un appareil suspendu à une plate-forme, par exemple, vous pouvez le sortir du mode veille à distance en envoyant une commande d’activation de l’affichage sur le canal DMX Contrôle/Paramètres. L’affichage peut être tourné pour correspondre à l’orientation selon que l’appareil est au sol ou suspendu avec le menu PERSONALITY DISPLAY. Utilisation du panneau de contrôle

• Appuyez sur la touche Menu C ou la touche Enter F pour accéder aux menus.

• Utilisez les touches Haut et Bas D et E pour naviguer dans les menus.

• Appuyez sur la touche Enter F pour entrer dans un menu ou faire une sélection.

• L’élément actuellement sélectionné dans un menu est indiqué par une étoile .

• Appuyez sur la touche Menu C pour revenir en arrière dans les menus. Figure 6 : Afficheur et panneau de contrôle embarqués DMX 001 HOLD

EPanneau de contrôle 11 Raccourcis clavier Les combinaisons de touches ci-dessous ont des fonctions spécifiques :

• Maintenir MENU enfoncée donne accès à deux commandes : - RESET ALL - initialisation complète - ROTATE DISPLAY - rotation de l’affichage

• Maintenir MENU enfoncée et appuyer sur Haut force l’initialisation de l’appareil.

• Maintenir simultanément Menu et Enter enfoncées pendant la mise sous tension active le mode Service (moteurs de pan et tilt désactivés, la tête peut être manipulée librement à la main). Pour sortir de mode Service, éteignez puis rallumez l’appareil normalement.

• Maintenir la touche Haut et appuyer sur Bas tourne l’affichage de 180°. Paramètres stockés en permanence Les paramètres suivants sont stockés en permanence dans la mémoire de l’appareil et ne sont affectés ni par la mise hors tension ni par la mise à jour du logiciel :

• Identifiant de l’appareil

• Tous les paramètres personnalisés (pan/tilt, mode de refroidissement, courbe de gradation, paramètres d’affichage, etc.)

• Compteurs réinitialisables

• Paramètres de service Utilisation du panneau de contrôle sans alimentation secteur (ERA 600 Profile) L’ERA 600 Profile contient une batterie d’accumulateurs au lithium qui permet d’utiliser le panneau de contrôle sans raccorder l’appareil au secteur. Toutes les options du panneau de contrôle sont disponibles à l’exception des menus DMX LIVE et MANUAL CONTROL.12 ERA 600 Performance/Profile, Guide de l’utilisateur Options de contrôle DMX L’ERA 600 Performance/Profile accepte un signal de données DMX-512A. Configuration DMX L’adresse DMX, ou canal de base, est le premier canal utilisé par l’appareil pour recevoir ses commandes du contrôleur. Pour un contrôle individuel de chaque appareil, chacun doit avoir ses propres canaux de contrôle. Si vous attribuez la même adresse à deux appareils de même type, ils se comporteront de façon identique. Le partage d’adresse peut être utile à des fins de diagnostic et de contrôle symétrique, notamment en combinaison avec les positions de tilt et le mode pan inversé. L’adressage DMX est limité pour rendre impossible la définition d’une adresse DMX tellement élevée que vous ne disposez plus de suffisamment de canaux de contrôle pour l’appareil. Pour définir l’adresse DMX du produit :

1. Appuyez sur Menu pour ouvrir le menu principal. Faites défiler vers DMX SETUP.

2. Appuyez sur Enter pour accéder au menu DMX ADDRESS, puis faites défiler vers l’adresse désirée et

appuyez sur Enter pour enregistrer.

3. Appuyez sur Menu pour quitter.

RDM L’ERA 600 Performance/Profile peut communiquer en utilisant le protocole RDM (Remote Device Management) conformément à la Norme nationale américaine E1.20-2006 de l’ESTA. Le RDM est un protocole de communication bidirectionnel pour une utilisation dans les systèmes de contrôle DMX-512. Il s’agit de la norme ouverte pour la configuration et la surveillance de l’état de dispositifs DMX-512. Le protocole RDM permet d’insérer des paquets d’information dans un flux de données DMX-512 sans affecter les équipements non-RDM existants. Il permet à une console ou à un contrôleur RDM dédié d’envoyer des commandes et de recevoir des messages à partir d’appareils spécifiques. Notez qu’une mise à jour du micrologiciel peut parfois étendre la fonctionnalité RDM d’un appareil. Si cela se produit, les notes de version du micrologiciel donneront des détails. RDM ID Chaque appareil dispose d’un identifiant unique (UID) RDM qui le rend adressable et identifiable dans les systèmes RDM. Le numéro se trouve dans le menu INFORMATIONS du panneau de contrôle, sous RDM UID. RDM PID pris en charge L’appareil prend en charge les RDM PID standard (ID de paramètres) exigés par l’ESTA en plus de deux PID spécifiques au fabricant qui :

• Définissent le comportement de l’appareil en cas de perte du signal DMX.

• Sélectionnent une des quatre courbes de gradation disponibles. Consultez les tableaux suivants.Options de contrôle 13 ID de paramètres RDM standard ID de paramètres RDM spécifiques au fabricant GET autorisé SET autorisé ID de paramètres RDM Remarques Gestion du réseau

03 S-CURVE14 ERA 600 Performance/Profile, Guide de l’utilisateur Configuration de l’appareil Le panneau de contrôle embarqué (voir « Effets » à la page 5) et le canal DMX de contrôle/paramètres vous permet de configurer l’appareil via une gamme de réglages de l’appareil. Fixture ID Le menu embarqué vous permet de définir un numéro d’identification à quatre chiffres pour faciliter l’identification des appareils dans une installation. Lorsqu’un appareil est mis sous tension pour la première fois, il affiche son adresse DMX par défaut. Dès que vous définissez un numéro d’identification autre que 0 dans FIXTURE ID, l’appareil affiche ce numéro d’identification par défaut et indique FIXTURE ID sur l’afficheur. Personnalité Le menu embarqué offre plusieurs options qui vous permettent d’optimiser l’appareil pour différentes applications dans le menu PERSONALITY :

• PAN INVERSE et TILT INVERSE vous permettent d’inverser la direction du mouvement pan et tilt. Cela peut être un moyen rapide de définir l’action symétrique dans plusieurs appareils sans avoir besoin de reprogrammer la conduite lumière.

• PAN/TILT SPEED vous permet de définir le mouvement pan et tilt sur FAST (optimisé pour la vitesse) ou SLOW (optimisé pour un mouvement fluide, utile pour les mouvements lents dans les applications longue portée).

• La rubrique DIMMER CURVE offre quatre options de gradation (voir Figure 7) que vous pouvez faire défiler dans le volet de sélection : - LINEAR – (optiquement linéaire) L’intensité lumineuse augmente de manière linéaire à mesure que la valeur DMX augmente. - S-CURVE – Le contrôle de l’intensité lumineuse est plus fin à niveaux faibles et élevés, et plus grossier à des niveaux intermédiaires. Cette courbe reproduit les caractéristiques de gradation en tension RMS d’une lampe à incandescence comme la lampe tungstène-halogène du Martin™ MAC TW1™. - SQUARE LAW– Le contrôle de l’intensité lumineuse est plus fin à faibles niveaux et plus grossier à niveaux élevés (loi des carrés). - INV SQUARE LAW – Le contrôle de l’intensité lumineuse est plus grossier à faibles niveaux et plus fin à niveaux élevés (loi des carrés inverse).

• DIMMING SPEED – Permet de sélectionner une vitesse pour les réactions aux changements de niveau de gradation. Avec le réglage FAST, l’appareil réagit immédiatement à tout changement dans le niveau de gradation et passe instantanément à la nouvelle valeur. Avec le réglage SLOW, l’appareil effectue toujours un changement d’intensité court mais doux, en passant d’un niveau de gradation à l’autre.

• NO DATA MODE définit la façon dont l’appareil se comporte lorsqu’il est sous tension mais ne reçoit pas de signal DMX (par exemple, si le signal DMX est perdu en cours de spectacle). S’il est réglé sur BLACKOUT, l’appareil passe au noir. S’il est réglé sur HOLD, l’appareil conserve toutes les dernières valeurs DMX reçues et continue à afficher la scène actuelle. Il continue à afficher cette scène jusqu’à la réception de nouveaux signaux DMX ou à sa mise hors tension.

• COOLING MODE vous permet de choisir entre deux modes de refroidissement selon que votre priorité est la puissance lumineuse ou le fonctionnement le plus silencieux de la ventilation : Sortie

DMX % DMX % DMX % DMX %

Sortie Sortie Sortie Linéaire Courbe en S Loi des carrés Loi des carrés inverse Figure 7 : courbes de gradationConfiguration de l’appareil 15 - REGULATED FANS optimise le fonctionnement de la ventilation pour la puissance lumineuse. Cette option permet de contrôler la température du luminaire en variant la vitesse de la ventilation jusqu’à la vitesse maximale disponible et ne limite pas l’intensité lumineuse à condition que la température ambiante ne dépasse pas le maximum spécifié de 40 °C. - FULL optimise le fonctionnement de la ventilation pour la température la plus basse possible en réglant les ventilateurs de refroidissement pour qu’ils fonctionnent en permanence à pleine vitesse. - THEATER MODE optimise le fonctionnement de la ventilation pour obtenir la pollution sonore la plus basse : il limite la sortie à 70% de la puissance maximale, active le mode REGULATED (voir ci-dessus) et descend la fréquence PWM à 1200 Hz.

• DISPLAY offre les options suivantes pour l’affichage LCD : - DISPLAY ROTATION permet de faire pivoter l’affichage manuellement jusqu’à 180 degrés afin qu’il puisse être lu facilement, quelle que soit la position de l’appareil. - DISPLAY INTENSITY permet de régler la luminosité du rétroéclairage en réglant l’intensité à un niveau compris entre 10 % et 100 %. - TEMPERATURE UNIT permet de choisir si l’appareil doit afficher les températures en degrés Celsius ou Fahrenheit. Réglages d’usine DEFAULT SETTINGS recharge les paramètres d’usine par défaut de l’appareil. Les paramètres d’étalonnage des effets ne sont pas affectés, mais les paramètres d’usine sont rétablis pour tous les autres paramètres utilisateur. Séquences de test Le menu FIXTURE TEST vous permet de tester :

• tous les effets de l’appareil,

• le fonctionnement du gradateur,

• chaque effet mécanique individuel, ou

• les mouvements pan et tilt uniquement. Avant d’exécuter un test, attendez-vous à ce que la tête bouge et que l’appareil s’allume soudainement sans avertissement. Pour exécuter un test :

• Dans le menu FIXTURE TEST, naviguez jusqu’à TEST ALL, TEST DIMMER, TEST EFFECTS ou TEST PAN/TILT et appuyez sur Enter.

• Dans le menu TEST EFFECTS, naviguez jusqu’à l’effet que vous souhaitez tester et appuyez sur Enter pour démarrer une séquence de test spécifique.

• Dans le menu TEST PAN/TILT, choisissez PAN ou TILT, assurez-vous que l’appareil est correctement fixé et qu’il n’y a aucun danger de collision de la tête, puis appuyez sur Enter pour démarrer la séquence de test.

• Appuyez sur MENU pour arrêter la séquence de test. Lecture des informations relatives à l’appareil Les informations suivantes peuvent être affichées à l’écran :

• POWER ON TIME est un compteur non réinitialisable qui affiche le nombre total d’heures durant lesquelles l’appareil a été mis sous tension depuis sa fabrication.

• LED HOURS est un compteur non réinitialisable qui affiche le nombre total d’heures durant lesquelles les LEDs ont été mises sous tension depuis leur fabrication.

• SW VERSION affiche la version du micrologiciel actuellement installé (logiciel de l’appareil).

• FIXTURE ID vous permet de définir un numéro d’identification personnalisé à quatre chiffres pour l’appareil.

• RDM UID affiche l’identificateur unique défini en usine pour les systèmes RDM.

• TEMPERATURES affiche les relevés de température actuels des cartes dans la base et dans le moteur à LEDs de l’appareil.

• FIXTURE TYPE donne la configuration actuelle de l’appareil : ERA 600 Performance ou ERA 600 Profile. Si vous modifiez l’appareil en remplaçant le module de découpe d’un Performance par la troisième roue de gobos d’un Profile, par exemple, le système détecte automatiquement la modification et passe en16 ERA 600 Performance/Profile, Guide de l’utilisateur mode Profile. Il adapte son protocole DMX pour permettre le contrôle de la roue 3. La rubrique FIXTURE TYPE permet de voir quel module est installé (ou vérifier la bonne identification des modules après conversion) sans ouvrir ni essayer l’appareil. Vérification du signal DMX Le menu DMX LIVE vous permet de faire défiler tous les canaux DMX de l’appareil et d’afficher leurs valeurs DMX respectives de 0 à 255. Contrôle manuel Le menu MANUAL CONTROL vous permet de réinitialiser l’appareil et de le faire fonctionner sans contrôleur DMX. Pour exécuter des commandes avec le menu MANUAL CONTROL, sélectionnez l’effet que vous souhaitez contrôler, puis saisissez une valeur comprise entre 0 et 255 pour appliquer la commande correspondante. Les éléments et les valeurs du menu correspondent aux commandes énumérées dans le protocole DMX dans ce Guide de l’utilisateur. Lorsque vous quittez le menu MANUAL CONTROL, l’appareil conserve ses positions d’effet et les paramètres jusqu’à ce que vous accédiez à un nouveau menu. A ce moment, l’appareil revient aux positions et paramètres par défaut. L’appareil revient également aux positions et paramètres par défaut si vous quittez puis accédez à nouveau au menu MANUAL CONTROL. Menu de maintenance (Service) Le contenu du menu de maintenance SERVICE et les opérations courantes d’entretien sont détaillées dans le Guide d’installation et de sécurité de l’ERA 600 Performance/Profile fourni avec l’appareil et disponible en téléchargement gratuit sur le site Web de Martin : www.martin.com.Réglage des paramètres via DMX 17 Réglage des paramètres via DMX Certains réglages et paramètres de l’appareil peuvent être établis à partir du contrôleur DMX sur le canal 41, le canal de contrôle/réglage de l’appareil. Les commandes envoyées sur ce canal remplacent les paramètres saisis dans les menus de contrôle embarqués de l’appareil. Pour vous aider à éviter d’appliquer accidentellement un paramètre susceptible de perturber un jeu de lumières, par exemple, les commandes doivent être maintenues pendant un certain temps avant leur prise en compte. Par exemple, la commande qui désactive l’éclairage de l’afficheur doit être maintenue pendant une seconde pour prendre effet. La commande qui réinitialise l’appareil doit être maintenue pendant cinq secondes pour prendre effet. Le tableau du protocole DMX figurant dans ce Guide de l’utilisateur donne des détails sur les durées requises. Réinitialisation L’ensemble de l’appareil ou les effets individuels peuvent être réinitialisés à leurs positions de repos. La réinitialisation des effets individuels peut permettre une récupération rapide si un effet perd sa position correcte, par exemple, sans avoir à réinitialiser l’ensemble de l’appareil. Éclairage de l’afficheur Le panneau d’affichage de l’appareil peut être allumé ou éteint à l’aide d’une commande DMX. Cela permet de lire l’adresse DMX de l’appareil pendant l’installation de l’appareil, et d’éteindre l’afficheur pendant un spectacle. Si l’affichage est réglé sur ON via DMX, il entrera en mode veille et s’éteindra après une courte période d’inactivité. Pour le sortir du mode veille, allumez l’afficheur à distance via DMX. Accès à distance aux menus de contrôle Les réglages suivants peuvent être ajustés via DMX, remplaçant les réglages saisis dans les menus de contrôle embarqués. Ces changements sont maintenus même après un cycle de mise sous tension..

• Vitesse de pan et tilt

• Mode de ventilation Consultez les détails du canal de contrôle dans le Protocole DMX en fin de manuel pour plus de détails sur ces paramètres.18 ERA 600 Performance/Profile, Guide de l’utilisateur Protocole DMX Ce chapitre liste les commandes DMX implémentées dans la version 2.3.0 du micrologiciel. L’appareil reconnait automatiquement sa configuration physique (Performance ou Profile) et adapte son protocole DMX en conséquence. ERA 600 Performance. Canal Valeur DMX Fonction TransfertValeur par défaut

Effet strobe/shutter Shutter fermé Shutter ouvert Stroboscope, lent rapide Shutter ouvert Pulsation en ouverture, lente rapide Shutter ouvert Pulsation en fermeture, lente rapide Shutter ouvert Stroboscope aléatoire, lent rapide Shutter ouvert Pulsation en ouverture aléatoire, lente rapide Shutter ouvert Sec 0

Gradateur (MSB) Fermé ouvert Fondu 0

Gradateur, réglage fin (LSB) Fondu 0

Cyan, réglage fin (LSB) 0 100% Fondu 0

Magenta, réglage fin (LSB) 0 100% Fondu 0

Jaune, réglage fin (LSB) 0 100% Fondu 0

Roue de couleur Indexation Couleurs pleines Neutre Couleur 1 (Red) Couleur 2 (Deep Blue) Couleur 3 (Deep Green) Couleur 4 (Lavender) Couleur 5 (Deep Orange) Couleur 6 (CTO) Couleur 7 (Congo Blue) Demi-couleurs (indexation continue de la roue de couleur) Neutre Neutre Couleur 1 Couleur 1 (Red) Couleur 1 Couleur 2 Couleur 2 (Deep Blue) Couleur 2 Couleur 3 Couleur 3 (Deep Green) Couleur 3 Couleur 4 Couleur 4 (Lavender) Couleur 4 Couleur 5 Couleur 5 (Deep Orange) Couleur 5 Couleur 6 Couleur 6 (CTO) Couleur 6 Couleur 7 Couleur 7 (Congo Blue) Couleur 7 Neutre Rotation continue Sens horaire, rapide lent Arrêt (arrêt de la roue sur la position actuelle) Sens anti-horaire, lent rapide Fondu 0

Roue de gobos 1 Indexation/rotation de gobo Indexation 0 à 360° Rotation du gobo, sens horare rapide lent Stop Rotation du gobo, sens anti-horaire lent rapide Sec 0

Roue de gobos 1 Réglage fin de l‘indexation ou de la vitesse de rotation Réglage fin, indexation / vitesse de rotation Fondu 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 1: Protocole DMX de l‘ERA 600 Performance20 ERA 600 Performance/Profile, Guide de l’utilisateur

Déploiement du prisme rotatif 1 Off

Mouvement du prisme rotatif 1 Indexation, 0° à 360° Rotation, sens horaire rapide lent Stop Rotation, sens anti-horaire lent rapide Sec 0

Déploiement du prisme rotatif 2 Off

Mouvement du prisme rotatif 2 Indexation, 0° à 360° Rotation, sens horaire rapide lent Stop Rotation, sens anti-horaire lent rapide Sec 0

Iris Ouvert fermé Fondu 0

Zoom, réglage fin (LSB) Fondu 0

Mise au net (MSB) Infini proche Fondu 0

Mise au point, réglage fin (LSB) Fondu 0

Découpe, couteau 1 : position Extérieur intérieur Fondu 0

Découpe, couteau 1 : angle Angle - Parallèle Angle + Fondu 127

Découpe, couteau 2 : position Extérieur intérieur Fondu 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 1: Protocole DMX de l‘ERA 600 PerformanceProtocole DMX 21

Découpe, couteau 2 : angle Angle - Parallèle Angle + Fondu 127

Découpe, couteau 3 : position Extérieur intérieur Fondu 0

Découpe, couteau 3 : angle Angle - Parallèle Angle + Fondu 127

Découpe, couteau 4 : position Extérieur intérieur Fondu 0

Découpe, couteau 4 : angle Angle - Parallèle Angle + Fondu 127

Orientation du module de découpe Minimum (-60°)

Pan, réglage fin (LSB)

Tilt, réglage fin (LSB)

Contrôle / réglages de l’appareil (maintenir pendant la durée indiquée pour activer) Pas de fonction – 5 s Réinitialisation complète de l’appareil – 5 s Pas de fonction Réinitialisation du module de couleur – 5 s Réinitialisation des effets de faisceau – 5 s Réinitialisation pan et tilt uniquement – 5 s Pas de fonction Courbe de gradateur linéaire – 1 s (remplacement du menu, non affecté par l‘arrêt du système) Courbe de gradateur, loi des carrés – 1 s

remplacement du menu, valeur par défaut, non affectée par l‘arrêt du système

Courbe de gradateur selon la loi des carrés inverse – 1 s (remplacement du menu, réglage non affecté par l‘arrêt du système) Courbe de gradateur en S – 1 s (remplacement du menu, réglage non affecté par l‘arrêt du système) Pas de fonction Vitesse rapide pan et tilt – 5 s

remplacement du menu, valeur par défaut, annulée par l‘arrêt du système

Vitesse linéaire pan et tilt – 5 s

remplacement du menu, réglage annulé par l‘arrêt du système

Pas de fonction Allumage de l‘afficheur – 1 s Extinction de l‘afficheur – 1 s Ventilation régulée, intensité lumineuse fixe (par défaut) – 1 s (Remplacement du menu, réglage par défaut) Ventilation maximale, intensité lumineuse régulée – 1 s (Remplacement du menu, réglage par défaut) Ventilation en mode théâtre, mode silencieux – 1 s (Remplacement du menu, réglage par défaut) Pas de fonction Sec 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 1: Protocole DMX de l‘ERA 600 Performance22 ERA 600 Performance/Profile, Guide de l’utilisateur ERA 600 Profile. Canal Valeur DMX Fonction Transfert Valeur par défaut

Effet strobe/shutter Shutter fermé Shutter ouvert Stroboscope, lent rapide Shutter ouvert Pulsation en ouverture, lente rapide Shutter ouvert Pulsation en fermeture, lente rapide Shutter ouvert Stroboscope aléatoire, lent rapide Shutter ouvert Pulsation en ouverture aléatoire, lente rapide Shutter ouvert Sec 0

Gradateur (MSB) Fermé ouvert Fondu 0

Gradateur, réglage fin (LSB) Fondu 0

Cyan, réglage fin (LSB) 0 100% Fondu 0

Magenta, réglage fin (LSB) 0 100% Fondu 0

Jaune, réglage fin (LSB) 0 100% Fondu 0

Roue de couleur Indexation Couleurs pleines Neutre Couleur 1 (Red) Couleur 2 (Deep Blue) Couleur 3 (Deep Green) Couleur 4 (Lavender) Couleur 5 (Deep Orange) Couleur 6 (CTO) Couleur 7 (Congo Blue) Demi-couleurs (indexation continue de la roue de couleur) Neutre Neutre Couleur 1 Couleur 1 (Red) Couleur 1 Couleur 2 Couleur 2 (Deep Blue) Couleur 2 Couleur 3 Couleur 3 (Deep Green) Couleur 3 Couleur 4 Couleur 4 (Lavender) Couleur 4 Couleur 5 Couleur 5 (Deep Orange) Couleur 5 Couleur 6 Couleur 6 (CTO) Couleur 6 Couleur 7 Couleur 7 (Congo Blue) Couleur 7 Neutre Rotation continue Sens horaire, rapide lent Arrêt (arrêt de la roue sur la position actuelle) Sens anti-horaire, lent rapide Fondu 0

Roue de gobos 1 Indexation/rotation de gobo Indexation 0 à 360° Rotation du gobo, sens horare rapide lent Stop Rotation du gobo, sens anti-horaire lent rapide Sec 0

Roue de gobos 1 Réglage fin de l‘indexation ou de la vitesse de rotation Réglage fin, indexation / vitesse de rotation Fondu 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 2: Protocole DMX de l‘ERA 600 Profile24 ERA 600 Performance/Profile, Guide de l’utilisateur

Roue de gobos 3 Indexation/rotation de gobo Indexation 0 à 360° Rotation du gobo, sens horare rapide lent Stop Rotation du gobo, sens anti-horaire lent rapide Sec 0

Roue de gobos 3 Réglage fin de l‘indexation ou de la vitesse de rotation Réglage fin, indexation / vitesse de rotation Fondu 0

Déploiement du prisme rotatif 1 Off

Mouvement du prisme rotatif 1 Indexation, 0° à 360° Rotation, sens horaire rapide lent Stop Rotation, sens anti-horaire lent rapide Sec 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 2: Protocole DMX de l‘ERA 600 ProfileProtocole DMX 25

Déploiement du prisme rotatif 2 Off

Mouvement du prisme rotatif 2 Indexation, 0° à 360° Rotation, sens horaire rapide lent Stop Rotation, sens anti-horaire lent rapide Sec 0

Iris Ouvert fermé Fondu 0

Zoom, réglage fin (LSB) Fondu 0

Mise au net (MSB) Infini proche Fondu 0

Mise au point, réglage fin (LSB) Fondu 0

Pan, réglage fin (LSB)

Tilt, réglage fin (LSB)

Contrôle / réglages de l’appareil (maintenir pendant la durée indiquée pour activer) Pas de fonction – 5 s Réinitialisation complète de l’appareil - 5 s Pas de fonction Réinitialisation du module de couleur – 5 s Réinitialisation des effets de faisceau – 5 s Réinitialisation pan et tilt uniquement – 5 s Pas de fonction Courbe de gradateur linéaire – 1 s (remplacement du menu, non affecté par l‘arrêt du système) Courbe de gradateur, loi des carrés – 1 s

remplacement du menu, valeur par défaut, non affectée par l‘arrêt du système

Courbe de gradateur selon la loi des carrés inverse – 1 s (remplacement du menu, réglage non affecté par l‘arrêt du système) Courbe de gradateur en S – 1 s (remplacement du menu, réglage non affecté par l‘arrêt du système) Pas de fonction Vitesse rapide pan et tilt – 5 s

remplacement du menu, valeur par défaut, annulée par l‘arrêt du système

Vitesse linéaire pan et tilt – 5 s

remplacement du menu, réglage annulé par l‘arrêt du système

Pas de fonction Allumage de l‘afficheur – 1 s Extinction de l‘afficheur – 1 s Ventilation régulée, intensité lumineuse fixe (par défaut) – 1 s (Remplacement du menu, réglage par défaut) Ventilation maximale, intensité lumineuse régulée – 1 s (Remplacement du menu, réglage par défaut) Ventilation en mode théâtre, mode silencieux – 1 s (Remplacement du menu, réglage par défaut) Pas de fonction Sec 0 Canal Valeur DMX Fonction Transfert Valeur par défaut Tableau 2: Protocole DMX de l‘ERA 600 ProfileMenus du panneau de contrôle Micrologiciel ERA 600 Performance/Profile version 2.3.0. Menu niveau 1 Menu niveau 2 Menu niveau 3 Menu niveau 4 Notes (paramètres par défaut en gras)

DMX SETUP DMX ADDRESS 1 – XXX

Adresse DMX (adresse par défaut = 1). La gamme d’adresses DMX est limitée afin que l’appareil dispose toujours d’un nombre suffisant de canaux DMX parmi les 512 disponibles. PERSONALITY PAN INVERSE NO/YES Inversion du pan : droite gauche. TILT INVERSE NO/YES Inversion du tilt : bas haut.

FAST Optimisation du mouvement pan/tilt pour la vitesse. SLOW Optimisation du mouvement pan/tilt pour le lissé. DIMMER CURVE LINEAR Courbe de gradateur optiquement linéaire. SQUARE LAW Courbe de gradateur selon la loi des carrés.

Courbe de gradateur selon la loi des carrés inverse. S-CURVE Courbe en S (reproduction d’une lampe à incandescence en gradation selon une courbe VRMS linéaire). DIMMING SPEED FAST Gradateur instantané. SLOW Court fondu enchaîné lorsque la valeur de gradateur change.

BLACKOUT Passe au noir en cas de perte de DMX. HOLD L’appareil conserve les dernières données reçues sur tous les canaux (conserve la scène actuelle) en cas de perte de DMX. COOLING MODE REGULATED FANS Ventilation optimisée pour l’intensité lumineuse : température contrôlée en régulant la vitesse du ventilateur, flux de lumière non affecté tant que la température ambiante est dans la plage spécifiée, 40 °C maximum. FULL Fonctionnement des ventilateurs à pleine vitesse en permanence. THEATER MODE Mode silencieux. Puissance lumineuse limitée à 70%, ventilation régulée, PWM abaissée à 1200 Hz. DISPLAY DISPLAY ROTATION NORMAL / ROTATE 180 Orientation d’affichage normale ou tournée à 180°. DISPLAY INTENSITY 10 100 % Définition de l’intensité de l’affichage en % (par défaut = 100). TEMPERATURE UNIT °C / °F Températures en degrés Celsius / Fahrenheit. DEFAULT SETTINGS FACTORY DEFAULT LOAD ARE YOU SURE? YES/NO Rétablissement de tous les paramètres aux réglages d’usine (à l’exception des étalonnages). Tableau 3 : Menus de contrôleMenus du panneau de contrôle 27 FIXTURE TEST

Séquence de test de toutes les LED et de tous les effets.

Séquence de test de gradation. Appuyer sur Enter pour mettre en pause et redémarrer la séquence. Appuyer sur la touche Menu pour quitter le test. TEST EFFECTS CYAN

BLADE 4 ANGLE Séquence de test des effets. Pour tester un effet spécifique, naviguez avec les touches Haut/Bas jusqu’à l’effet à tester. Appuyez sur Enter pour mettre en pause ou redémarrer la séquence de test. Appuyer sur Menu pour quitter le test.

PAN Séquence de test du pan. Appuyer sur Menu pour quitter le test. TILT Séquence de test du tilt. Appuyer sur Menu pour quitter le test. INFORMATION

POWER ON TIME 0 XXX HR

Affichage du nombre d’heures de mise sous tension de l’appareil depuis la fabrication (ne peut être réinitialisé par l’utilisateur).

Affichage du nombre d’heures de mise sous tension des LEDs depuis la fabrication (ne peut être réinitialisé par l’utilisateur).

Affichage de la version du logiciel (micrologiciel).

FIXTURE ID 0000 - 9999

Numéro d’identification paramétrable par l’utilisateur. Utilisez les touches Haut et Bas pour choisir le numéro d’identification. Confirmez avec Enter. RDM UID 4D50.XXXXXXXX Affiche l’ID RDM unique de l’appareil. TEMPERA- TURES LED / BASE Défilement des mesures de tous les capteurs de température des cartes. DMX LIVE STROBE

Affichage des valeurs actuellement reçues sur chaque canal DMX. MANUAL CONTROL RESET ALL Réinitialisation de l’appareil. PAN/TILT Réinitialisation du pan et du tilt uniquement. EFFECTS Réinitialisation des effets uniquement. STROBE

Contrôle manuel d’un effet. Menu niveau 1 Menu niveau 2 Menu niveau 3 Menu niveau 4 Notes (paramètres par défaut en gras) Tableau 3 : Menus de contrôle28 ERA 600 Performance/Profile, Guide de l’utilisateur

• Voir Guide d‘installation et de sécurité pour le détail complet des fonctions du menu SERVICE. SERVICE* PAN/TILT FEEDBACK

BLADE 4 ANGLE (pour le modèle Performance) ou FOCUS (pour le modèle Profile) -127 – +128

-127 – +128 Choisir un effet et appuyer sur Enter pour le sélectionner. Ajuster la position de repos (-127 à 127) et appuyer sur Enter pour confirmer. Important ! Pour garder vos réglages actuels, utilisez la commande SAVE SETTING

SAVE avant de quitter le menu CALIBRATION. LOAD DEFAULTS LOAD Chargement des paramètres d’étalonnage d’usine. SAVE Remplacement des paramètres d’étalonnage d’usine par le calibrage actuels. Important ! La commande LOAD DEFAULTS SAVE confirmée par SAVE SETTING SAVE écrase définitivement les étalonnages d’usine. Cette commande ne devrait être utilisée que par Martin Service !

Mémorise tout changement de valeur d’étalonnage et tout changement effectué avec LOAD DEFAULTS et CLEAR ALL VALUES. CLEAR ALL VALUE RESTORE Ramène tous les étalonnages à zéro. Important ! La commande CLEAR ALL VALUES RESTORE confirmée avec SAVE SETTING SAVE écrase définitivement les étalonnages d’usine. Cette commande ne devrait être utilisée que par Martin Service ! USB

NO DEVICE / INVALID FILE

Pas de périphérique USB présent ou pas de micrologiciel sur le périphérique USB. UPDATING FILES Mise à jour de la mémoire interne par l’appareil à partir du périphérique USB. Menu niveau 1 Menu niveau 2 Menu niveau 3 Menu niveau 4 Notes (paramètres par défaut en gras) Tableau 3 : Menus de contrôleMessages de l’afficheur 29 Messages de l’afficheur L’ERA 600 Performance/Profile surveille ses propres performances et dispose d’un système de diagnostic des erreurs qui lui permet d’afficher des messages contenant des informations sur tout problème détecté. Si l’appareil a un message d’état à signaler, un triangle d’avertissement rouge apparaît en bas à droite de l’afficheur du panneau de contrôle. Si le triangle rouge est présent, appuyez sur Enter pour consulter tous les messages d’état actifs. Températures excessivement élevées Si l’un des capteurs de température signale que l’appareil a dépassé sa plage de température recommandée, un avertissement de température s’affiche et le flux de lumière est limité pour réduire la température. Si la température atteint un niveau dangereux, le flux de lumière est complètement arrêté. Les avertissements sont annulés et le flux de lumière complet redevient disponible dès que la température revient à la normale. Liste des messages de statut Les messages de statut que l’appareil peut afficher sont répertoriés dans le Tableau 4 ci-dessous : Code Remarques Animation 1 Erreur de la roue d’animation BaseFan Avertissement sur ventilateur de la base BaseTemp Avertissement de température de base Blade Erreur de module de découpe CoolFan1 Avertissement du ventilateur 1 de refroidissement de LEDs CoolFan2 Avertissement du ventilateur 2 de refroidissement de LEDs CoolFan3 Avertissement du ventilateur 3 de refroidissement de LEDs CoolFan4 Avertissement de ventilateur 4 de refroidissement de LEDs CoolFan5 Avertissement du ventilateur 5 de refroidissement CoolFan6 Avertissement du ventilateur 6 de refroidissement CMYFan1 Erreur du ventilateur 1 de refroidissement de module CMJ CMYFan2 Erreur du ventilateur 2 de refroidissement de module CMJ CPU1 Erreur CPU 1 (carte d‘afficheur) CPU2 Erreur CPU 2 (contrôle de pan/tilt) CPU3 Erreur CPU 3 (contrôle de CMJ) CPU4 Erreur CPU 4 (contrôle de gobo/roue de couleur) CPU5 Erreur CPU 5 (contrôle de découpe) CPU6 Erreur CPU 6 (contrôle de zoom/mise au net) CPU7 Erreur CPU 7 (contrôle de prisme/frost) CPU8 Erreur CPU 8 (contrôle des LEDs) CTO Erreur du filtre de contrôle de température de couleur Cyan Erreur du filtre de Cyan FixedGobo Erreur de la roue de gobos fixes Focus Erreur de la mise au net Frost1 Erreur d’effet Frost GoboFan Avertissement du ventilateur de refroidissement de roue de gobos GoboRot Erreur de rotation de gobo HeadFan1 Erreur du ventilateur 1 de refroidissement de la tête HeadFan2 Erreur du ventilateur 2 de refroidissement de la tête Tableau 4 : Messages d‘état30 ERA 600 Performance/Profile, Guide de l’utilisateur HeadTemp Avertissement de température de la tête Magenta Erreur du filtre de Magenta Pan Erreur du pan Prism1 Erreur du prisme 1 Prism1Rot Erreur de rotation de prisme 1 Prism2 Erreur du prisme 2 Prism2Rot Erreur de rotation de prisme 2 RotGobo Erreur de la roue de gobos rotatifs Temp Erreur de température des LEDs Tilt Erreur du tilt Yellow Erreur du filtre de Jaune Zoom Erreur du zoom Code Remarques Tableau 4 : Messages d‘étatwww.martin.com
