14411.10 - Coupe-circuits Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Disjoncteur magnéto-thermique différentiel
Marque	Vimar
Modèle	14411.10
Nombre de pôles	1P+N (1 pôle protégé)
Courbe de déclenchement	Type C
Courant nominal (In)	6 A
Courant différentiel (IΔn)	10 mA
Tension d'alimentation	120-230 V~ 50-60 Hz
Pouvoir de coupure	1500 A
Largeur	36 mm (2 modules)
Hauteur	85 mm
Profondeur	70 mm
Poids	0,15 kg
Type de différentiel	Type A (courants alternatifs et pulsés unidirectionnels)
Fonctions principales	Protection contre les surcharges, courts-circuits et défauts à la terre (électrocution)
Entretien et nettoyage	Vérifier mensuellement le bouton test (jaune) ; nettoyer avec un chiffon sec
Sécurité	Installation par personnel qualifié ; ne pas utiliser comme interrupteur de commande ; respecter les normes en vigueur
Pièces détachées et réparabilité	Non réparable ; aucune pièce détachée disponible ; en fin de vie, recycler selon la réglementation DEEE
Informations générales	Usage en aval d'un disjoncteur différentiel général ; LED verte indiquant la tension et l'état fermé ; bornes pour conducteurs jusqu'à 4 mm²

FOIRE AUX QUESTIONS - 14411.10 Vimar

Comment installer le disjoncteur 14411.10 Vimar ?

L'installation doit être réalisée par un personnel qualifié conformément aux normes électriques en vigueur. Connectez-le en aval d'un disjoncteur différentiel général selon le schéma fourni dans la notice.

Que faire si le disjoncteur déclenche fréquemment ?

Cela peut indiquer un défaut dans l'installation ou un appareil défectueux. Vérifiez les appareils connectés et faites appel à un électricien qualifié. Ne pas réarmer le disjoncteur sans avoir identifié la cause.

Comment tester le bon fonctionnement du disjoncteur ?

Appuyez mensuellement sur le bouton test de couleur jaune. Le disjoncteur doit s'ouvrir (levier en position 0). Ensuite, réarmez-le en poussant le levier sur I. Si le test échoue, remplacez l'appareil.

Quelle est la sensibilité de ce modèle ?

Le modèle 14411.10 a une sensibilité de 10 mA, ce qui le rend adapté à la protection des personnes dans les locaux à risque (salle de bains, douche) et des appareils de classe I.

Puis-je utiliser ce disjoncteur comme interrupteur principal ?

Non, ce disjoncteur n'est pas conçu pour être utilisé comme interrupteur de commande. Il sert uniquement à la protection contre les surcharges, courts-circuits et défauts à la terre.

Quelle est la différence entre ce modèle et le 14411.16 ?

La principale différence est le courant nominal : 6 A pour le 14411.10 contre 16 A pour le 14411.16. La sensibilité et les autres caractéristiques sont identiques.

Ce disjoncteur est-il compatible avec les prises de courant standard ?

Oui, il est conçu pour protéger les circuits terminaux alimentant des prises de courant, notamment pour les appareils électroniques et électroménagers.

Que signifie le voyant vert sur le disjoncteur ?

La LED verte indique que le disjoncteur est fermé (circuit sous tension) et que la tension réseau est présente. Si elle ne s'allume pas, vérifiez l'alimentation et l'état du disjoncteur.

Comment nettoyer le disjoncteur ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager l'appareil.

Que faire en fin de vie du disjoncteur ?

Ne le jetez pas avec les déchets ménagers. Remettez-le à un point de collecte DEEE ou au revendeur lors de l'achat d'un nouveau produit, conformément à la réglementation.

MODE D'EMPLOI 14411.10 Vimar

Disjoncteur magnéto-thermique différentiel 1P+N C 6, alimentation 120-230 V~ 50-60 Hz I _Δn 10 mA, pouvoir de coupure 1500 A - 2 modules

Disjoncteur magnéto-thermique différentiel 1P+N C 10, alimentation 120-230 V~ 50-60 Hz I_ n 10 mA, pouvoir de coupure 3000 A - 2 modules

Disjoncteur magnéto-thermique différentiel 1P+N C 16, alimentation 120-230 V~ 50-60 Hz I_ n 10 mA, pouvoir de coupure 3000 A - 2 modules

Disjoncteur magnéto-thermique différentiel 1P+N C 16, alimentation 120-230 V~ 50-60 Hz I_ n 6 mA, pouvoir de coupure 3000 A - 2 modules

- Ces appareils sont adaptés à être installés dans les terminaisons d'installation pour la protection de la charge électrique alimentée par la prise et pour la protection de l'utilisateur contre les tensions de contact.

- La sensibilité (courant de fonctionnement différentiel) de 10 mA ou 6 mA et la capacité de fonctionner même en présence de courants de défaut non sinusoidaux (courants alternatifs avec courants pulsés unidirectionnels) permettent de les classifier comme "Disjoncteurs Différentiels Type A", identifiés par le symbole [XX]. Ces appareils sont particulièrement destinés à la protection de:

- appareils utilisateurs terminaux dans locaux à haut risque d'électrocution (salles de bains, douches, etc.);

- prises pour l'alimentation d'appareils de la classe I avec circuits électroniques (ordinateurs et accessoires, machines à écrire électroniques, balances électroniques, caisses enregistreuses, etc.). Il est important de rappeler que dans les réseaux domestiques et du secteur tertiaire il y a souvent des courants alternatifs avec courants résiduels pulsés unidirectionnels, à cause de la présence des circuits électroniques dans les appareils domestiques.

- appareils utilisateurs portables en milieu domestique et similaire (fers à repasser, perceuses etc.).

- La protection contre la surcharge et contre le court-circuit est assurée par la partie électromagnétique du dispositif; la protection de l'utilisateur contre l'électrocution est fournie par la partie différentielle du dispositif avec une valeur de 10 mA ou 6 mA

- La fermeture du circuit est obtenue à la main en appuyant sur le levier du disjoncteur sur le symbole "I".

• L'ouverture du circuit est obtenue:

- à la main, en appuyant sur le levier du disjoncteur sur le symbole "0"

- à la main, en appuyant sur le bouton test

- automatiquement par action thermique (surcharge) ou par action magnétique (court-circuit) ou par action différentielle (courants de défaut à terre)

- Le disjoncteur ne doit pas être utilisé comme interrupteur de commande

- Le bouton test de couleur jaune doit être pressé mensuellement pour vérifier la correcte installation et le fonctionnement constant.

- LED frontale verte pour l'indication de la tension de réseau et de circuit fermé

- Le fonctionnement dépend de la tension du réseau.

Il doit être connecté en aval d'un disjoncteur différentiel général.

• Action magnéto-thermique du type C (voir diagramme)
• Construction bipolaire avec 1 pole protégé • Courant différentiel (sensibilité) : I_An 10 mA ou 6 mA
• Bornes protégées avec vis imperdables, pour le serrage de deux conducteurs jusqu'à 4 mm² chacun
• Ne pas utiliser le dispositif si le fonctionnement de ce dernier est différent de ce qui est indiqué dans la notice d'instructions.
• S'adresser à du personnel qualifié lorsque le dispositif différentiel intervient à maintes reprises

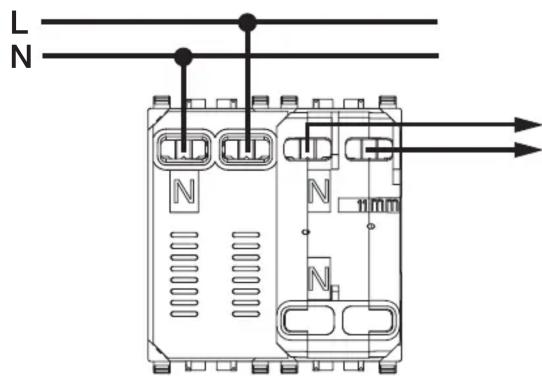

• Connecter le disjoncteur selon le schéma ci-dessous.

REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Il est dangereux d'utiliser l'électricité d'une manière impropre et l'emploi d'un dispositif différentiel ne remplace pas les précautions concernant la sécurité électrique.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du cube barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m³. La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

COLLEGAMENTI • CONNECTIONS • CONNEXIONS

Apparecchio da proteggere Equipment to be protected Appareil à protéger

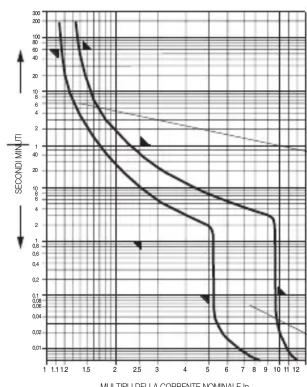

Diagramme de déclenchement courant-temps
