Intitulé	Description
Type de produit	Coupe-circuit
Modèle	Vimar 14411.10.SL
Tension nominale	230V
Courant nominal	10A
Nombre de pôles	1 Pôle
Utilisation	Protection des circuits électriques contre les surcharges et les courts-circuits.
Installation	Montage sur rail DIN, facile à installer dans un tableau électrique.
Maintenance	Vérification régulière de l'état des connexions et du fonctionnement.
Sécurité	Conforme aux normes de sécurité électrique en vigueur.
Garantie	Garantie fabricant (vérifier les conditions spécifiques).
Informations supplémentaires	Consulter la documentation technique pour des instructions détaillées.

FOIRE AUX QUESTIONS - 14411.10.SL Vimar

Quel est le rôle principal du coupe-circuit Vimar 14411.10.SL ?

Le coupe-circuit Vimar 14411.10.SL est conçu pour protéger les circuits électriques contre les surcharges et les courts-circuits, assurant ainsi la sécurité de votre installation électrique.

Comment installer le coupe-circuit Vimar 14411.10.SL ?

Pour installer le coupe-circuit, assurez-vous de couper l'alimentation électrique. Connectez les fils électriques aux bornes appropriées en suivant le schéma d'installation fourni dans le manuel, puis remettez l'alimentation en marche.

Que faire si le coupe-circuit se déclenche fréquemment ?

Si le coupe-circuit se déclenche, cela peut indiquer une surcharge ou un court-circuit. Vérifiez les appareils connectés et assurez-vous qu'ils ne dépassent pas la capacité du coupe-circuit. Si le problème persiste, consultez un électricien professionnel.

Le coupe-circuit peut-il être réinitialisé ?

Oui, le coupe-circuit peut être réinitialisé manuellement en basculant le levier sur la position 'ON' après avoir résolu le problème qui a causé la coupure.

Quelle est la capacité maximale du coupe-circuit Vimar 14411.10.SL ?

La capacité maximale du coupe-circuit Vimar 14411.10.SL est de 10 A, ce qui signifie qu'il peut gérer des courants allant jusqu'à 10 ampères.

Le coupe-circuit est-il compatible avec tous les types de circuits ?

Le coupe-circuit Vimar 14411.10.SL est compatible avec la plupart des circuits domestiques, mais il est recommandé de vérifier la compatibilité avec votre installation électrique spécifique.

Comment vérifier si le coupe-circuit fonctionne correctement ?

Pour vérifier le bon fonctionnement du coupe-circuit, vous pouvez le tester en simulant une surcharge, puis en vous assurant qu'il se déclenche comme prévu. Cependant, cela doit être fait avec précaution.

Où puis-je trouver le manuel d'utilisation du coupe-circuit Vimar 14411.10.SL ?

Le manuel d'utilisation peut généralement être trouvé sur le site officiel de Vimar ou dans l'emballage du produit. Vous pouvez également contacter le service client de Vimar pour obtenir une copie.

MODE D'EMPLOI 14411.10.SL Vimar

Disjoncteur magnéto-thermique différentiel 1P+N C 6, alimentation 120-230 V\~ 50-60 Hz I _Δn 10 mA, pouvoir de coupure 1500 A - 2 modules

.10

Disjoncteur magnéto-thermique différentiel 1P+N C 10, alimentation 120-230 V\~ 50-60 Hz I_ n 10 mA, pouvoir de coupure 3000 A - 2 modules

.16

Disjoncteur magnéto-thermique différentiel 1P+N C 16, alimentation 120-230 V\~ 50-60 Hz I_ n 10 mA, pouvoir de coupure 3000 A - 2 modules

.16.6

Disjoncteur magnéto-thermique différentiel 1P+N C 16, alimentation 120-230 V\~ 50-60 Hz I_ n 6 mA, pouvoir de coupure 3000 A - 2 modules

DESCRIZIONE.

- Ces appareils sont adaptés à être installés dans les terminaisons d'installation pour la protection de la charge électrique alimentée par la prise et pour la protection de l'utilisateur contre les tensions de contact.

- La sensibilité (courant de fonctionnement différentiel) de 10 mA ou 6 mA et la capacité de fonctionner même en présence de courants de défaut non sinusoidaux (courants alternatifs avec courants pulsés unidirectionnels) permettent de les classifier comme "Disjoncteurs Différentiels Type A", identifiés par le symbole [XX]. Ces appareils sont particulièrement destinés à la protection de:

- appareils utilisateurs terminaux dans locaux à haut risque d'électrocution (salles de bains, douches, etc.);

- prises pour l'alimentation d'appareils de la classe I avec circuits électroniques (ordinateurs et accessoires, machines à écrire électroniques, balances électroniques, caisses enregistreuses, etc.). Il est important de rappeler que dans les réseaux domestiques et du secteur tertiaire il y a souvent des courants alternatifs avec courants résiduels pulsés unidirectionnels, à cause de la présence des circuits électroniques dans les appareils domestiques

- appareils utilisateurs portables en milieu domestique et similaire (fers à repasser, perceuses etc.).

- La protection contre la surcharge et contre le court-circuit est assurée par la partie électromagnétique du dispositif; la protection de l'utilisateur contre l'électrocution est fournie par la partie différentielle du dispositif avec une valeur de seuls 10 mA ou 6 mA

- La fermeture du circuit est obtenue à la main en appuyant sur le levier du disjoncteur sur le symbole "I".

• L'ouverture du circuit est obtenue:

- à la main, en appuyant sur le levier du disjoncteur sur le symbole "0"

- à la main, en appuyant sur le bouton test

- automatiquement par action thermique (surcharge) ou par action magnétique (court-circuit) ou par action différentielle (courants de défaut à terre)

- Le disjoncteur ne doit pas être utilisé comme interrupteur de commande

- Le bouton test de couleur jaune doit être pressé mensuellement pour vérifier la correcte installation et le fonctionnement constant.

- LED frontale verte pour l'indication de la tension de réseau et de circuit fermé

PRINCIPALI CARATTERISTICHE.

- Le fonctionnement dépend de la tension du réseau.

Il doit être connecté en aval d'un disjoncteur différentiel général.

• Action magnéto-thermique du type C (voir diagramme)
• Construction bipolaire avec 1 pole protégé
  • Courant différentiel (sensibilité): I_An 10 mA ou 6 mA
• Bornes protégées avec vis imperdables, pour le serrage de deux conducteurs jusqu'à 4 mm ^2 chacun
• Ne pas utiliser le dispositif si le fonctionnement de ce dernier est différent de ce qui est indiqué dans la notice d'instructions.
• S'adresser à du personnel qualifié lorsque le dispositif différentiel intervient à maintes reprises
• Connecter le disjoncteur selon le schéma ci-dessous.

REGLES D'INSTALLATION.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Il est dangereux d'utiliser l'électricité d'une manière impropre et l'emploi d'un dispositif différentiel ne remplace pas les précautions concernant la sécurité électrique.

Règlement REACH (EU) n° 1907/2006 – art.33. Le produit pourrait contenir des traces de plomb.

DEEE - Informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m ^2 . La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

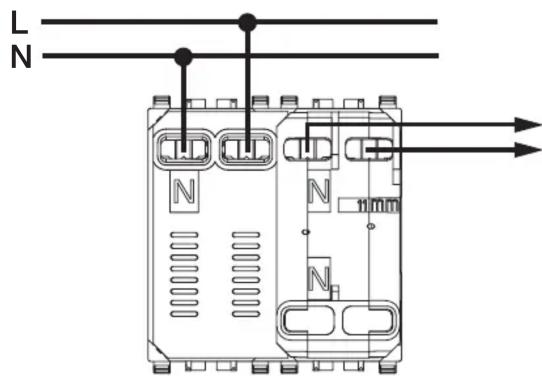

COLLEGAMENTI • CONNECTIONS • CONNEXIONS

L N 10 10 10 10 10 10 10

Apparecchio da proteggere Equipment to be protected Appareil à protéger

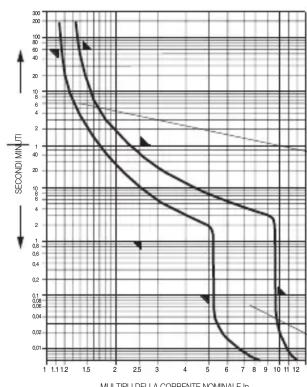

Diagramma di intervento corrente-tempo Current-Time tripping diagram Diagramme de déclenchement

Zona di intervento termico a freddo Thermic-action area from cold state Zone d'action thermique à partir du disjoncteur froid
Zona di intervento elettromagnetico Electro-magnetic action area Zone d'action électro-magnétique

EIKON

20411.06

20411.10

20411.16 -20411.16.6

ARKÉ

19411.06

19411.10

19411.16 -19411.16.6

IDEA

16511.06

16511.10

16511.16 -16511.16.6

PLANA

14411.06

14411.10

14411.16 -14411.16.6

8000

08081.06

08081.10

08081.16 -08081.16.6

.06
