GM238FFS - Moniteur COOLER MASTER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Cooler Master
Modèle	GM238FFS
Taille d'écran	23,8 pouces
Résolution native	1920 x 1080 (Full HD)
Taux de rafraîchissement maximal	144 Hz (via DP ou HDMI)
Temps de réponse	0,5 ms (MPRT)
Luminosité	250 cd/m²
Contraste	1000:1
Angle de vision	178° horizontal / 178° vertical
Couleurs affichables	16,7 millions
Connecteurs d'entrée	2 x HDMI, 2 x DisplayPort
Connecteurs de sortie	1 x sortie casque
Alimentation	Adaptateur 12V, 4,5 A
Consommation électrique (allumé)	18,3 W
Consommation électrique (veille)	≤ 0,5 W
Consommation électrique (éteint)	≤ 0,3 W
Dimensions (avec socle)	540,04 x 211,78 x 417,59 mm
Dimensions (sans socle)	540,04 x 42 x 319,59 mm
Poids net (avec socle)	3,05 kg
Poids net (sans socle)	2,79 kg
Inclinaison	-5° à 15°
Fonctions spéciales	Adaptive-Sync, modes de jeu, filtre lumière bleue, HDR
Entretien et nettoyage	Éteindre et débrancher, nettoyer avec un chiffon doux et une solution sans solvant
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, faire appel à un technicien agréé
Réparabilité	Confier toute réparation à un technicien agréé

FOIRE AUX QUESTIONS - GM238FFS COOLER MASTER

Comment installer le socle du moniteur ?

Pour installer le socle, placez l'écran face vers le bas sur une surface propre et douce. Assemblez la base du support et le bras, puis fixez-les à l'écran. Assurez-vous que l'écran est monté verticalement sur la base. Évitez de toucher l'écran lors du réglage.

Comment nettoyer l'écran ?

Éteignez et débranchez le moniteur. Vaporisez une solution de nettoyage sans solvant sur un chiffon doux, puis essuyez délicatement la surface de l'écran. N'appuyez pas trop fort pour éviter d'endommager l'écran.

Quels sont les différents modes d'image disponibles ?

Le moniteur propose plusieurs modes d'image accessibles via le menu Mode Setting : Picture Mode (préréglages), Luminosité (0-100), Contraste (0-100), Rapport d'Aspect, et Finesse (netteté 0-100).

Comment activer Adaptive-Sync ?

Dans le menu OSD, allez dans Gaming Setup puis activez l'option Adaptive-Sync. Cela permet de synchroniser le taux de rafraîchissement du moniteur avec la carte graphique pour réduire les déchirements d'image.

Comment régler la luminosité et le contraste ?

Accédez au menu Mode Setting via les boutons de commande. Utilisez les options Luminosité (0-100) et Contraste (0-100) pour ajuster. Confirmez avec le bouton central.

Que faire si le moniteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est correctement branché au moniteur et à une prise électrique fonctionnelle. Assurez-vous que l'adaptateur 12V 4,5A est bien connecté. Si le témoin d'alimentation reste éteint, contactez un technicien agréé.

Comment connecter un casque audio ?

Branchez votre casque dans la prise sortie casque située à l'arrière ou sur le côté du moniteur. Le son sera alors transmis via cette sortie.

Quelle est la résolution maximale supportée ?

La résolution maximale est de 1920 × 1080 (Full HD) avec un taux de rafraîchissement allant jusqu'à 144 Hz via les ports HDMI et DisplayPort.

Comment ajuster l'inclinaison de l'écran ?

Tenez le moniteur par la base et inclinez doucement l'écran vers l'avant ou l'arrière dans une plage de -5° à 15°. Évitez de toucher la surface de l'écran lors du réglage.

Le moniteur est-il compatible avec un support mural ?

Oui, le moniteur est compatible avec un support mural. Retirez le socle et utilisez les trous de fixation au dos de l'écran. Référez-vous à la section Installation d'un support mural du manuel pour les instructions détaillées.

MODE D'EMPLOI GM238FFS COOLER MASTER

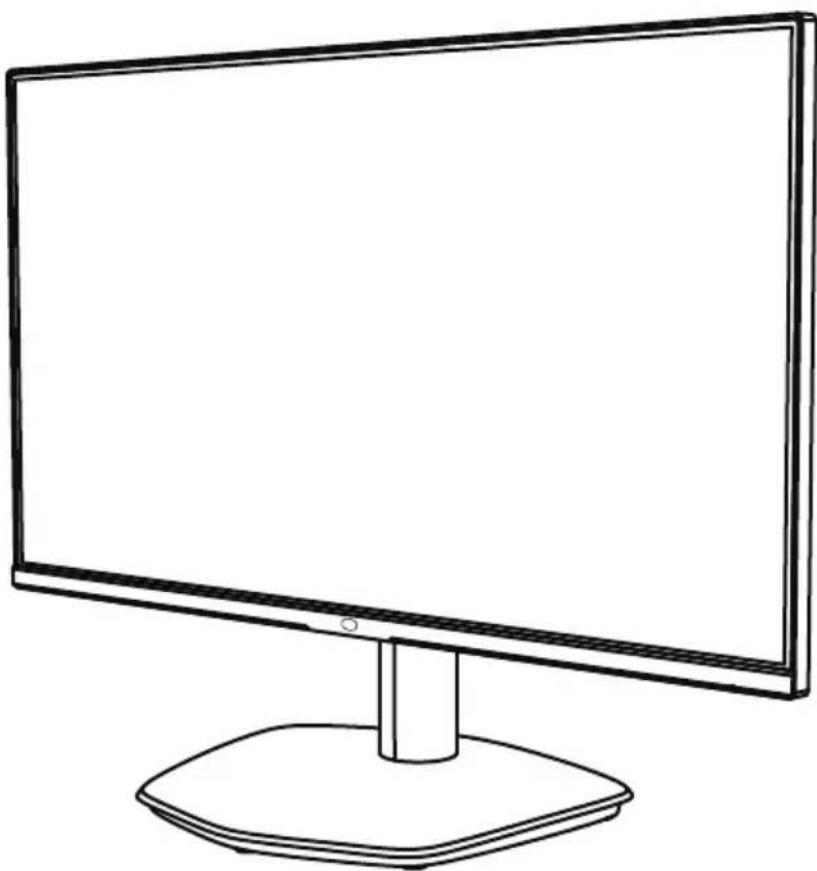

Écran de jeu Cooler Master 23,8"

Manuel de l'utilisateur

Exigences et notice de sécurité....1

Consignes de sécurité importantes....3

Contenu de la boîte....4

Installation du socle et de la base de l'écran....5

Réglages de l'écran....7

Instructions d'installation d'un support mural 8

Boutons de commande externes... 9

Menu principal 10

[Entrée]....10

[Mode de Setting] 10

[Couleur Réglage].... 12

[Avancé Setting] 12

[Configuration]...14

Spécifications 15

Timing pris en charge 16

[Fréquences PC]....16

[Fréquences vidéo]....19

Dimensions externes du produit....20

Notice de sécurité de la FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 du règlement de la FCC. Ces exigences sont définies pour protéger raisonnablement l'environnement d'installation domestique contre les interférences dangereuses. Ce produit génère, utilise et émet de l'énergie radiofréquence. L'installation et l'utilisation non conformes aux instructions peuvent provoquer des interférences dangereuses avec les communications radio. Cependant, nous ne pouvons garantir aucune interférence pour certaines méthodes d'installation. Si ce produit provoque des interférences dangereuses avec la réception radio/télé (allumez/éteignez ce produit pour confirmation), l'utilisateur peut essayer d'effectuer un réglage avec les méthodes suivantes :

• Réajustez l'angle et la position de l'antenne de réception.
• Augmentez la distance entre l'appareil et le récepteur.
• Ne branchez pas les fiches de l'appareil et du récepteur dans la même prise.
• Pour toute assistance, contactez le distributeur ou un technicien radio/télé professionnel.

Déclaration de conformité CE

Cooler Master Technology Inc. déclare par la présente que l'écran est conforme aux normes suivantes et autres dispositions connexes :

La Directive CEM 2014/30/UE, la Directive Basse Tension 2014/35/UE, la Directive RoHS 2011/65/UE et la Directive 2009/125/CE établissent un cadre pour la fixation d'exigences d'éco-conception pour les produits liés à l'énergie.

Remarque:

Afin d'éviter d'endommager l'écran, ne le soulevez pas par la base du support.

Remarque: câbles blindés

Pour se conformer aux exigences CEM, un câble blindé doit être utilisé pour la connexion de ce produit et tout autre appareil électronique.

Remarque:

L'écran est exclusivement utilisé pour l'affichage vidéo et d'images d'informations acquises à partir d'appareils électroniques.

Remarque: périphériques

Seul un périphérique (périphérique d'E/S, terminal, imprimante, etc.) qui a été certifié et respecte les limites de la classe B peut être vendu avec ce produit.

Si ce produit est utilisé avec tout autre périphérique non certifié, il peut provoquer des interférences avec la réception radio/télé.

Avertissement

Tout changement ou modification non approuvé par le fabricant d'origine peut entraîner la perte par l'utilisateur du droit d'utiliser ce produit. Cette autorisation est donnée par la Federal Communications Commission.

Conditions d'utilisation

Ce produit respecte les limites de la partie 15 de la réglementation FCC. Son utilisation est soumise aux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences dangereuses et (2) doit accepter toute interférence reçue, y compris celles pouvant causer un fonctionnement non désiré.

Le fabricant/importateur local suivant est responsable de cette déclaration.

Nom du produit : Moniteur LCD

N° de modèle : GM238-FFS

Nom de la compagnie : Amérique du Nord - CMI USA, Inc.

Adresse : 1 N Indian Hill Blvd Suite 200, Claremont, CA 91711, États-Unis

Contact : Représentant Cooler Master

Téléphone : [phone]

Remarque: pour les utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme ICES-003 (Norme sur le matériel brouilleur) du Canada.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada

Élimination des déchets d'équipement par les utilisateurs à domicile dans l'ue

Si ce symbole apparaît sur un produit ou son emballage, cela signifie qu'il ne doit pas être jeté avec les déchets ménagers. Les déchets d'équipements doivent être déposés dans un centre de recyclage spécialisé dans le recyclage des déchets d'équipements électriques et électroniques. Le tri et le recyclage appropriés des ressources lors de l'élimination des équipements usagés sont utiles pour protéger les ressources naturelles et garantir que leur recyclage peut protéger la santé humaine et l'environnement. Pour des informations détaillées sur les centres de recyclage des équipements usagés, contactez le bureau municipal local, le service de nettoyage ou le magasin où vous avez acheté le produit.

Consignes de sécurité importantes

1. Pour nettoyer l'écran du moniteur LCD :

Éteignez le moniteur LCD et débranchez le cordon d'alimentation.

Vaporisez une solution de nettoyage sans solvant sur un chiffon et essuyez doucement l'écran.

1. Ne placez pas le moniteur LCD près d'une fenêtre. L'exposition de l'écran à la pluie, à l'humidité ou à la lumière du soleil peut entraîner de graves dommages.
2. N'appuyez pas trop fort sur l'écran LCD. Une pression excessive peut causer des dommages permanents à l'écran.
3. N'enlevez pas le couvercle ou d'autres objets pour réparer cet appareil vous-même.

Un technicien agréé doit effectuer l'entretien de toute nature.

1. Rangez l'écran LCD dans une pièce à une température de -20°C à 60°C (-4°F à 140°F).

Le rangement de l'écran LCD en dehors de cette plage peut entraîner des dommages permanents.

1. Débranchez immédiatement votre écran et appelez un technicien agréé dans l'un des cas suivants :
2. Le câble de signal de l'écran au PC est déchiré ou endommagé.
3. Le moniteur LCD a été exposé à un liquide ou à la pluie.
4. Le moniteur LCD ou son boîtier est endommagé.

Contenu de la boîte

ABC

Installation du socle et de la base de l'écran

• Pour de meilleurs résultats, il est recommandé de regarder directement l'avant de l'écran et d'effectuer les réglages nécessaires.
• Assurez-vous que l'écran est monté verticalement sur la base du support.
• Lors du réglage des angles de vue de l'écran, évitez de le toucher et tenez le support afin d'éviter qu'il ne tombe.

Boutons de commande externes

Appuyez pour allumer l'écran et maintenez appuyé pour l'éteindre.

Lorsque le menu OSD est activé, tirez le bouton vers haut/bas/gauche/droite pour régler les paramètres dont vous avez besoin.

Lorsque vous aurez terminé, vous pouvez tirer le bouton Retour pour retourner au niveau précédent ou utiliser le bouton Quitter pour fermer le menu OSD.

Remarque : témoin d'alimentation;

Vert = allumé;

Orange = économie d'énergie.

Des explications sur le menu OSD et des symboles du menu rapide OSD et leurs utilisations fonctionnelles sont indiquées ci-dessous.

Remarque : Le contenu suivant est fourni à titre indicatif uniquement. Les spécifications réelles du produit peuvent varier.

Confirmer : Accès au sous-menu pointé par le curseur ou modification de l'élément de menu sélectionné.

Quitter : Ferme le menu OSD.

Retour : Retourner au menu précédent ou quitter le mode édition.

Vers le haut : Déplacer le curseur vers le haut.

Vers le bas : Déplacer le curseur vers le bas.

Gauche : Déplacer le curseur vers la gauche.

Vers la droite : Déplacer le curseur vers la droite.

Augmenter : Augmenter la valeur.

Diminuer : Diminuer la valeur.

Menu principal

[Entrée]

• Accès au menu d'entrée pour changer le signal d'entrée. ■ HDMI 1, 2 : Signal d'entrée maximal 1920×1080@144Hz. ■ DP 1, 2 : Signal d'entrée maximal 1920×1080@144Hz.

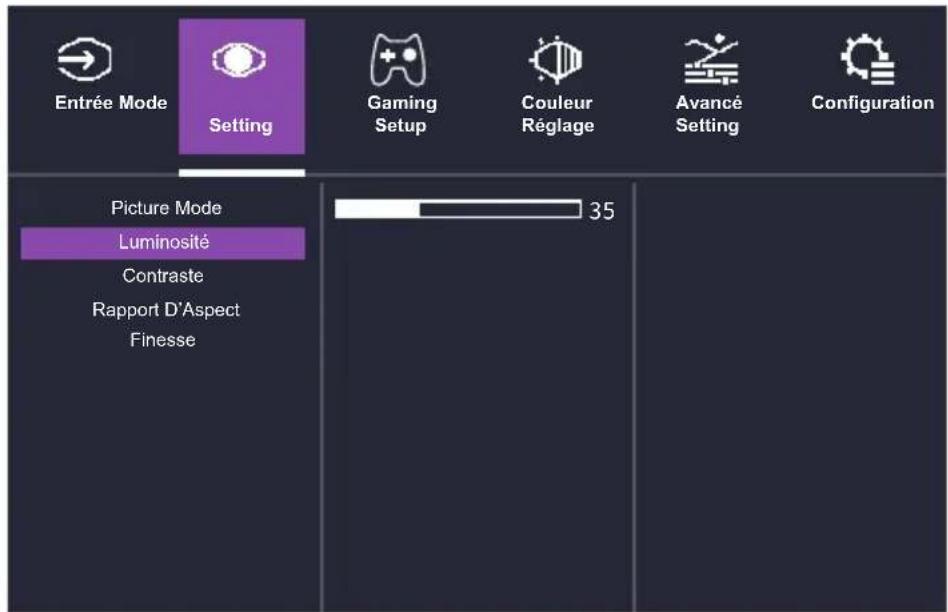

[Mode Setting]

- Accès au menu Mode Setting pour régler différents modes d'image.

■ Picture Mode : Découvrez différents modes d'image. ■ Luminosité : Réglage de la luminosité du rétroéclairage entre 0 et 100. ■ Contraste : Réglage du contraste entre 0 et 100. ■ Rapport d'Aspect : Réglage du format d'image à l'écran. ■ Finesse : Réglage de la netteté entre 0 et 100.

[Gaming Setup]

- Accès au menu Configuration du jeu pour régler le mode de jeu.

■ Adaptive-Sync : À activer/désactiver. ■ Taux de réaction : Sélectionnez le mode Désactivé, Normal, Avancé, Ultra rapide ou Dynamic pour désactiver ou accélérer le temps de réponse. ■ Game Plus : Utilisez les fonctions d'assistance au jeu telles que minuteurs et invites de fréquence d'images. ■ Stabilisation Noir : Éclaircir les zones sombres sans surexposer les zones les plus claires. La valeur est comprise entre 0 et 100. ■ Motion Clearness : Activez cette option lorsque le taux de rafraîchissement est supérieur à 75 Hz.

[Couleur Réglage]

• Accès au menu Couleur Réglage pour régler le mode couleur. ■ Couleur 6 axes : Réglage de la teinte et de la saturation. ■ Gamma : Activez cette option en Mode Personnalisé sous Mode Image. Réglage de la courbe gamma sur 1,8, 2,0, 2,2, 2,4 ou 2,6. ■ Température couleur : Sélectionnez Bleuâtre, Froid, Natif, Chaud ou Couleur utilisateur. Réglage de la valeur du Rouge, du Vert et du Bleu en mode personnalisé entre 0 et 100. ■ Color Domain : Sélectionnez Mode Auto, Mode RGB ou Mode YUV. ■ Filtre lumière bleue : Protégez vos yeux en utilisant la technologie de faible lumière bleue qui réduit l'émission de lumière bleue de l'écran. La valeur est comprise entre 0 et 100.

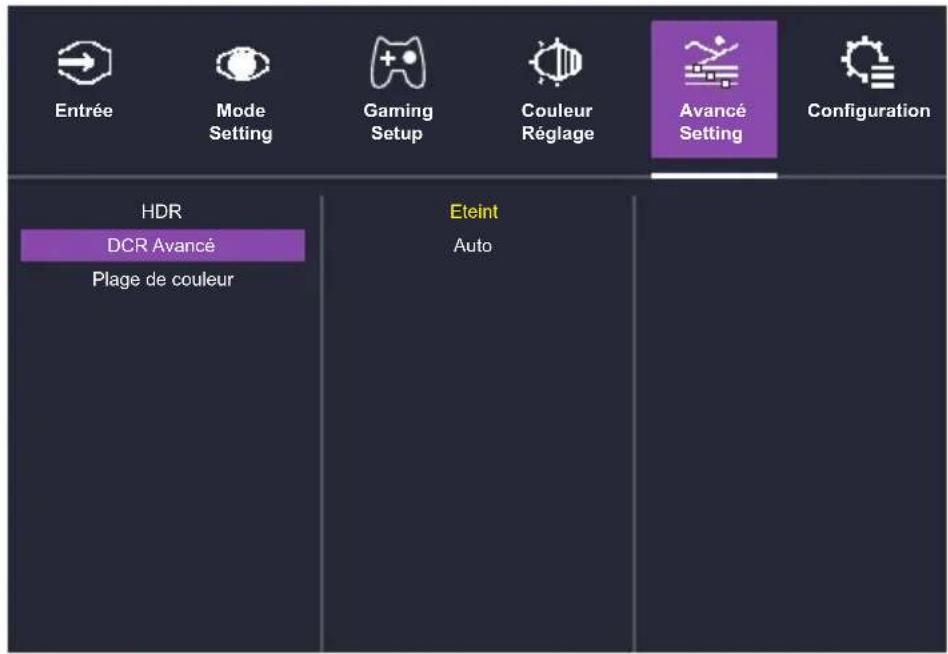

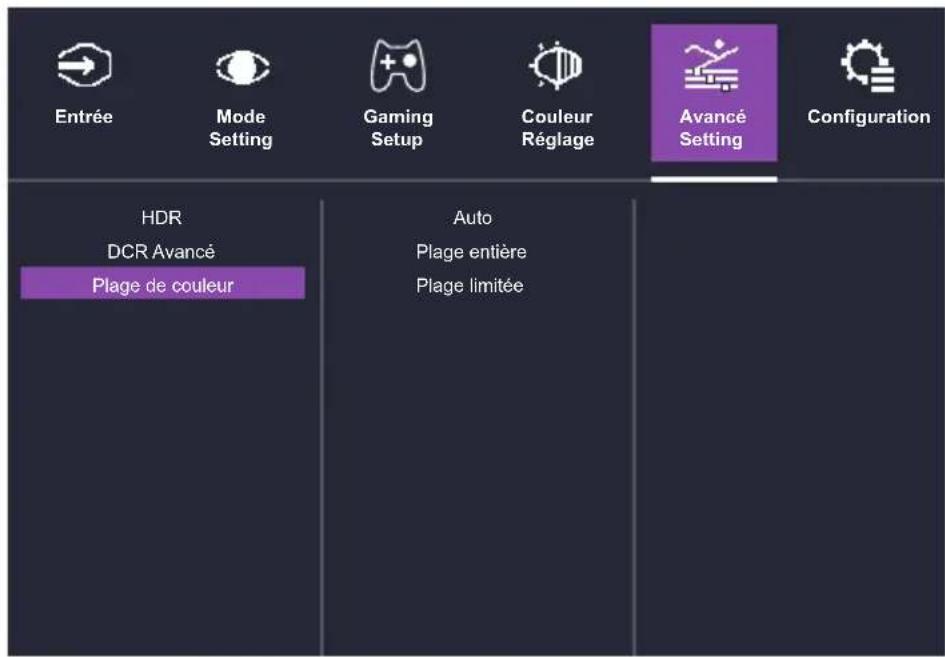

Avancé Setting

• Accès au menu Avancé Setting pour sélectionner le mode avancé. ■ HDR : Désactivez cette option ou la laisser effectuer un réglage automatique. ■ DCR Avancé : Désactivez cette option ou la laisser détecter automatiquement la luminosité du signal d'entrée et la luminosité du rétroéclairage pour améliorer les performances de l'image. ■ Plage de couleur : Sélectionnez Auto, Plage entière ou Plage limitée.

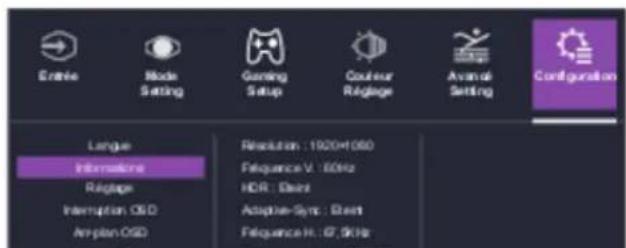

Configuration

Spécifications

Écran LCD	Taille 23,8"
	Pas des pixels 0,2745 (H)	× 0,2745 (V) mm
	Luminosité 250 nits (Typ.)
	Contraste 1000:1 (Typ.)
	Angle de vue 178° (Horizontal) 178° (Vertical)
	Temps de réponse 0,5 ms**
Couleurs d'affichage 16,7 millions de couleurs
Fréquence d'affichage maximale(Résolution H * V/Fv)		1920×1080@144Hz (DP & HDMI)
Consommation électrique	Allumé 18,3 W***
	Veille ≤ 0,5 W
	Éteindre ≤ 0,3 W
Connecteur d'entrée/sortie		HDMI × 2DP×2Sortie casque x 1
Signal vidéo d'entrée		Signal HDMI (modèles HDMI uniquement)Signal DP (modèles DP uniquement)
Adaptateur 12 V 4,5 A		=
Conditions environnementales		Température de fonctionnement : 0°C à 40°CTempérature de stockage : -20°C à 60°CHumidité de fonctionnement : 20% à 85%
Dimensions de l'écran (L × P × H)		540,04×211,78×417,59 mm (avec bras/socle)540,04×42×319,59 mm (sans bras/socle)
Dimensions de la boîte (L × P × H) 620×115×475 mm
Poids (net)		3,05 kg/unité (avec bras/socle)2,79 kg/unité (sans bras/socle)
Spécifications de l'unité		Inclinaison : -5°~15°
Conformité R38755 Raccolta Carta High-Definition Multimedia InterfaceLes termes HDMI, HDMI High-Definition Multimedia Interface, HDMI Trade Dress et le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc,

* Les spécifications sont susceptibles d'être modifiées sans préavis. ** L'écran peut scintiller et d'autres phénomènes inconfortables lorsque la fonction Clarté du mouvement est activée. *** Mesure d'une luminosité d'écran de 200 nits sans connexion audio/USB/lecteur de carte.

Si vous avez des questions concernant l'utilisation de l'écran, rendez-vous sur :

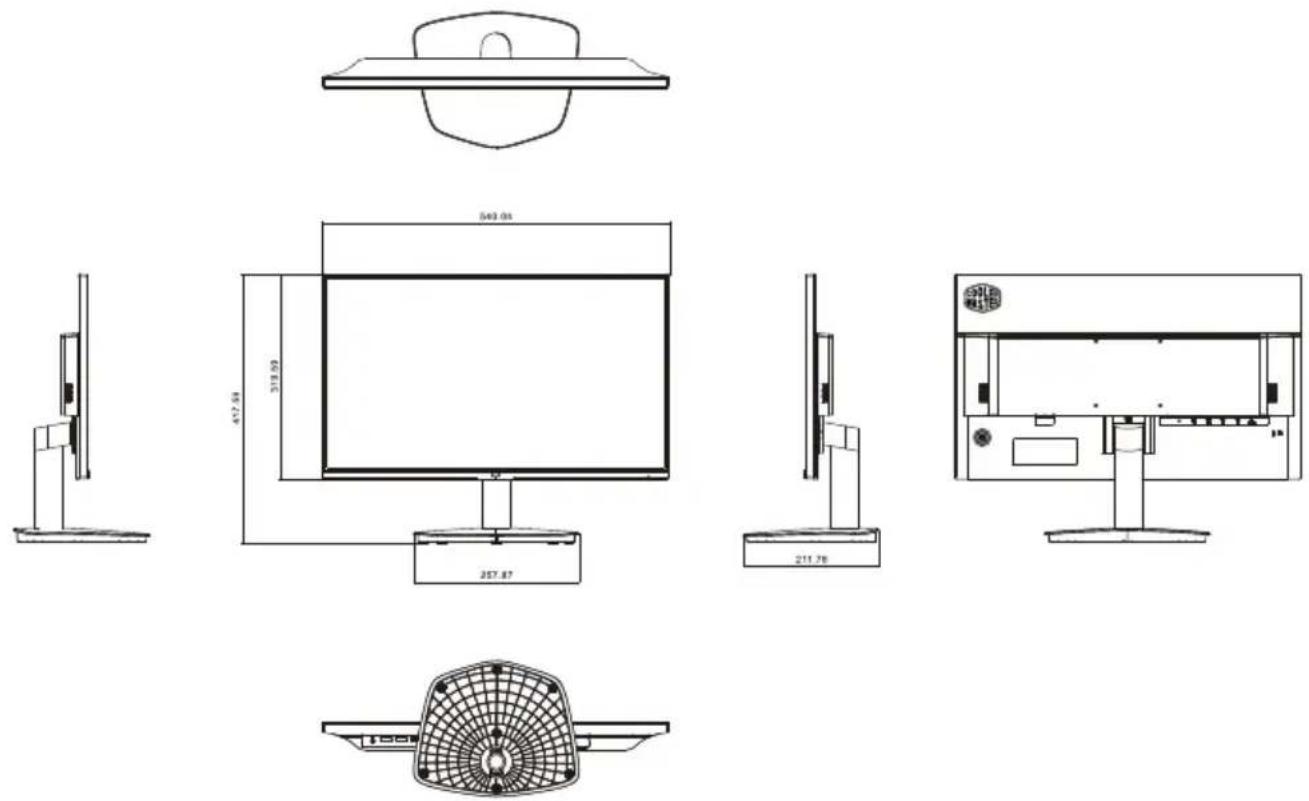

Dimensions externes du produit
