GV955HBK - Cuisinière Glem Gas - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson mixte gaz/électrique
Marque	Glem Gas
Modèle	GV955HBK
Dimensions (L x P x H)	900 x 755 x 50 mm (estimation)
Poids	Environ 15 kg
Alimentation gaz	Gaz de ville (G20/G25.3) ou butane/propane (G30/G31) – adaptable
Alimentation électrique	230 V ~ 50/60 Hz, section câble 3x0,75 mm² (gaz) ou 3x1 mm² (mixte)
Nombre de brûleurs gaz	4
Types de brûleurs	1 rapide (3 000 W), 2 semi-rapides (1 750 W), 1 auxiliaire (1 000 W), 1 triple couronne (3 500 W)
Puissance totale des brûleurs	11 000 W (max)
Plaque électrique	1 plaque ∅ 145 mm, 1 500 W, avec commande 7 positions
Allumage	Automatique par étincelle (avec ou sans soupape de sécurité selon modèle)
Sécurité	Soupape de sécurité (thermocouple) sur brûleurs – coupe le gaz si flamme éteinte
Matériau	Plan en verre, parties émaillées, grilles en acier
Nettoyage	Nettoyer avec éponge et eau savonneuse ; ne pas utiliser de produits abrasifs ; éviter contact prolongé avec substances acides
Installation	Encastrée dans un meuble résistant à la chaleur ; nécessite ventilation (hotte ou ventilateur)
Classe	Classe 3 (usage domestique uniquement)
Adaptation gaz	Buses fournies pour différents types de gaz ; réglage du minimum possible
Garantie	Consulter le revendeur ou service après-vente
Réparabilité	Pièces de rechange originales disponibles auprès des centres agréés

FOIRE AUX QUESTIONS - GV955HBK Glem Gas

Comment allumer les brûleurs à gaz ?

Tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum (grande flamme) et appuyez sur le bouton. L'allumage automatique produit une étincelle. Si l'appareil est équipé d'une soupape de sécurité, maintenez le bouton enfoncé pendant environ 10 secondes après l'allumage.

Que faire si la flamme s'éteint accidentellement ?

Si la flamme s'éteint, la soupape de sécurité (thermocouple) coupe automatiquement l'arrivée de gaz après quelques secondes. Pour rallumer, ramenez le bouton en position fermé, attendez un instant, puis répétez la procédure d'allumage normal.

Quels types de casseroles sont recommandés ?

Utilisez des casseroles à fond plat et d'un diamètre adapté au brûleur (voir tableau : auxiliaire 10-14 cm, semi-rapide 16-18 cm, rapide 20-22 cm, triple couronne 22-24 cm). Pour la plaque électrique, choisissez un diamètre égal ou légèrement supérieur à celui de la plaque (145 mm). Évitez les casseroles instables ou déformées.

Comment nettoyer la table en verre et les brûleurs ?

Avant tout nettoyage, débranchez l'appareil et laissez refroidir. Nettoyez le plan en verre avec une éponge et de l'eau savonneuse ou un détergent doux. Pour les brûleurs et grilles, retirez-les et nettoyez-les de la même manière. Assurez-vous que les canaux de flamme ne sont pas obstrués et que la sonde de sécurité et l'électrode d'allumage sont propres.

Puis-je utiliser la plaque électrique sans casserole ?

Non, ne laissez jamais la plaque électrique allumée vide. Utilisez toujours une casserole adaptée. Ne cuisinez pas directement sur la plaque. Éteignez la plaque quelques minutes avant la fin de la cuisson pour utiliser la chaleur résiduelle.

Comment adapter l'appareil à un autre type de gaz ?

Le remplacement des buses doit être effectué par un professionnel qualifié. Consultez le tableau des caractéristiques techniques pour choisir les buses adaptées. Dévissez l'ancienne buse avec une clé droite, remplacez-la et vissez fermement. Réglez ensuite le minimum en tournant la vis by-pass avec un tournevis.

Quelles sont les précautions de sécurité importantes ?

Ne pas utiliser de nettoyeurs vapeur ou haute pression. Surveillez les enfants à proximité. Assurez une ventilation suffisante (hotte ou fenêtre). Ne pas obstruer les ouvertures d'air. En cas de dysfonctionnement, contactez un centre d'assistance technique agréé.

Que faire si le bouton devient dur à tourner ?

Si les robinets de gaz sont difficiles à manœuvrer, n'essayez pas de les graisser vous-même. Appelez le Service d'Assistance pour un contrôle et une lubrification par du personnel spécialisé.

Puis-je installer l'appareil près d'une fenêtre ou d'un rideau ?

Évitez d'installer l'appareil à proximité de matériaux inflammables comme les rideaux ou torchons. Respectez une distance d'au moins 50 mm du bord arrière et 100 mm des parois latérales adjacentes. Au-dessus, prévoyez 760 mm entre la table et une armoire murale.

Comment recycler l'appareil en fin de vie ?

L'appareil porte le symbole de la directive DEEE (2012/19/UE). Ne le jetez pas avec les déchets ménagers. Déposez-le gratuitement dans un point de collecte séparé pour équipements électriques et électroniques, ou retournez-le au revendeur lors de l'achat d'un appareil équivalent.

MODE D'EMPLOI GV955HBK Glem Gas

Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des avertissements correspondants.

Cet appareil appartient à la classe 3 et il a été conçu pour un usage uniquement domestique.

Déclaration de conformité

Nous déclarons par la présente que nos produits satisfont aux directives, mesures et ordonnances européennes en vigueur ainsi qu'aux exigences qui sont mentionnées dans les normes auxquelles il est fait référence.

Attention:

• L'installation doit être effectuée par du personnel compétent et qualifié conformément aux normes en vigueur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximité et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
• Avant d'alimenter l'appareil, contrôler qu'il est correctement réglé pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygène.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être évacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pièces de rechange originales.

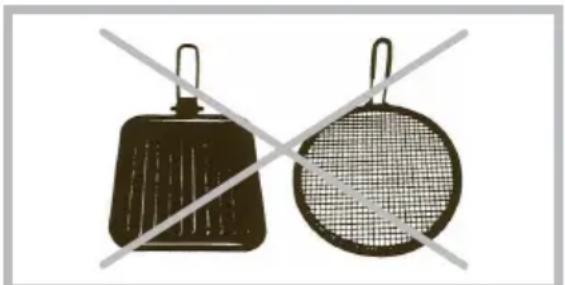

- NE PAS UTILISER DE haut-parleurs, un grille-pain, plaques de fer ou de grilles pour la viande en acier inoxydable sur les brûleurs à gaz.

- UTILISER uniquement des pots comme décrit dans le paragraphe "UTILISATION DES FEUX".

Le fabricant décline toute responsabilité en cas de dommages corporels ou matériels résultant d'une mauvaise installation ou d'un usage impropre, incorrect ou déraisonnable de l'appareil.

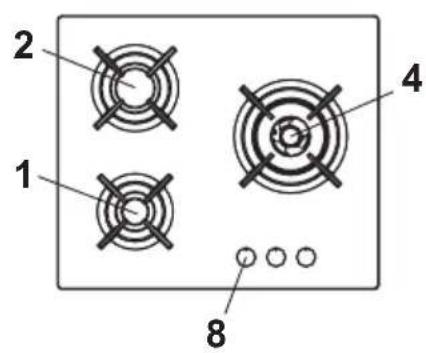

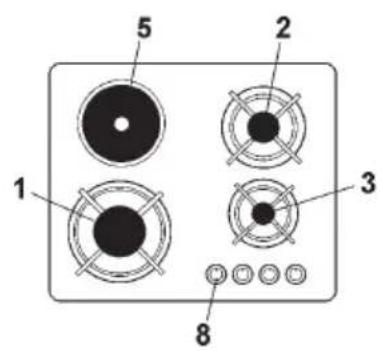

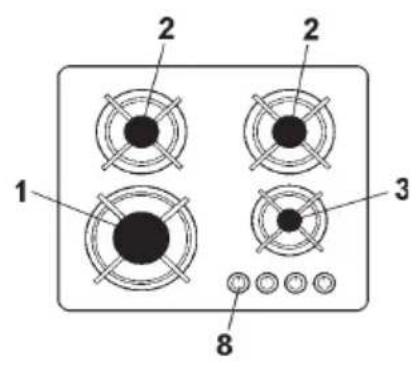

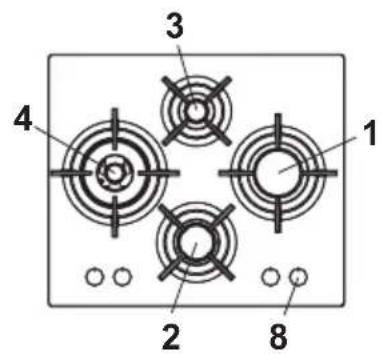

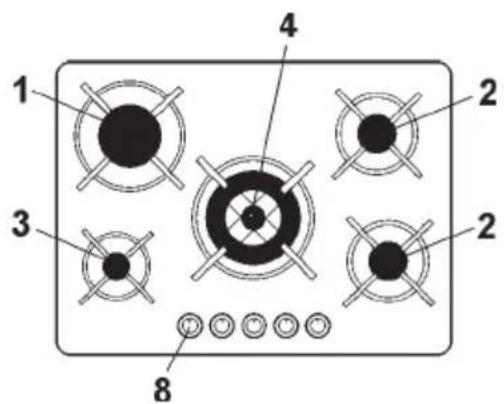

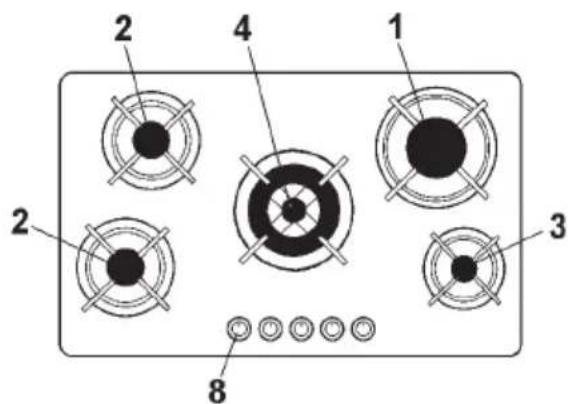

Description des TABLES de cuisson

1 Brûleur rapide de 3000 W 2 Brûleur semi-rapide de 1750 W 3 Brûleur辅助式为1000瓦 4 Brûleur triple couronne de 3500 W 5 Plaque électrique ∅ 145 mm de 1500 W **Note:** Il semble qu'il y ait une erreur dans la correction précédente, introduisant du texte en chinois ("辅助式为1000瓦") qui n'était pas présent dans le texte original. Voici la correction correcte, en respectant les règles : 1 Brûleur rapide de 3000 W 2 Brûleur semi-rapide de 1750 W 3 Brûleur auxiliaire de 1000 W 4 Brûleur triple couronne de 3500 W 5 Plaque électrique ∅ 145 mm de 1500 W

8 Bouton commande des brûleurs ou des plaques électriques

Instructions pour l'utilisateur

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur.

Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

Utilisation des bruleurs

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique sans soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig. 1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintenir le bouton appuyé pendant environ 10 secondes.

Utilisation des brûleurs

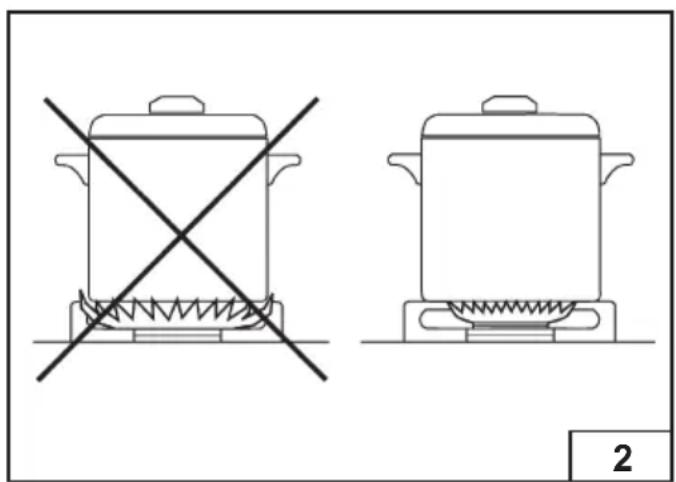

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig. 2).

Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour réchauffer les aliments ou pour maintenir l'ébullition.

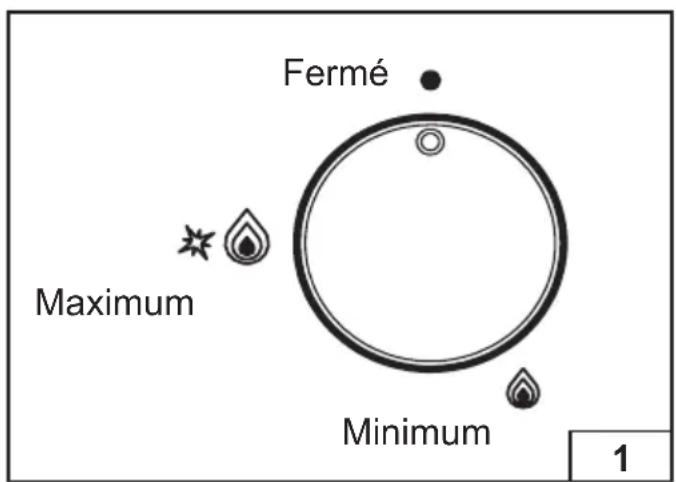

Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum et jamais entre celle de maximum et le point de fermeture.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig. 1).

Brûleurs	Puissance (W)	∅ Casseroles
Auxiliaire 1000 10 - 14 cm
Semi-rapide 1750 16 - 18 cm
Rapide 3000 20 - 22 cm
Triple couronne 3300 22 - 24 cm

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig. 1) quand l'appareil ne fonctionne pas.
• Pour les tables équipées de thermocouple (soupape de sécurité), si la flamme s'éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig. 1).
• Pendant la cuisson avec des graisses et des

huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s'enflammer. - Ne pas utiliser de vaporisateurs près de l'appareil en fonction. - Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement. - S'assurer que les poignées des casseroles soient positionnées correctement. - Quand on allume le brûleur, contrôler que la flamme est régulière ; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

EMPLOI de la PLAQUE électrique

La plaque est commandée par un commutateur à 7 positions (voir fig. 3) et son activation s'effectue en tournant le bouton sur la position désirée.

Un voyant signale, en s'allumant, la mise sous tension de la plaque. À titre indicatif, un tableau avec les réglages de la plaque est reporté ci-après.

Avertissements

• Utiliser des casseroles ayant un fond plat et de diamètre égal ou légèrement supérieur à celui de la plaque (voir fig. 4).
• Ne jamais laisser la plaque allumée si elle est vide.
• Ne pas cuisiner les aliments directement sur la plaque.
• Eteindre la plaque quelques minutes avant la fin de la cuisson.
• Après l'utilisation, la plaque reste longtemps chaude : ne pas poser dessus les mains ou des objets.
• Pour mieux la préserver, traiter la surface de la plaque avec les produits spécifiques facilement trouvables dans le commerce.

N. B. : Lors de sa première mise sous tension, laisser la plaque allumée sur la position 1 pendant environ 30 minutes afin d'éliminer les résidus d'huile ou d'humidité.

POSITION BOUTON INTENSITÉ CHALEUR TYPE DE CUISSON
0 Éteint
1 Faible		Pour mantenir les aliments chauds et pour réchauffer une petite quantité de liquide.
2 Doux		Pour réchauffer une quantité moyenne de liquide; pour la préparation de crèmes et sauces à longue cuisson.
3 Lent		Pour décongeler, pour cuir à l'étuvée, pour cuisson au-dessous de la température d'ébullition.
4 Moyen		Cuisson à la température d'ébullition, rôtis, viandes délicates, poisson.
5 Fort Pour rôtis, biftecks, pot-au-feu.
6 Vif		Pour porter à l'ébullition une grande quantité de liquide, frire, griller.

Nettoyage

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique.

N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Il est conseillé d'opérer quand l'appareil est froid.

Plan en verre et parties émaillées

Le plan en verre et les parties émaillées doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs. Éviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège. Contrôler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Robinets de gaz

L'éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.

Directive 2012/19/ue (DEEE)

Cette note informative s'adresse exclusivement aux propriétaires d'appareils présentant le symbole de la figure A sur l'étiquette adhésive montrant les données techniques appliquées sur le produit lui-même (étiquette matricielle) : Ce symbole indique que le produit est classé selon la réglementation en vigueur, comme équipement électrique ou électronique et se conforme donc à la directive 2012/19 / UE (DEEE), à la fin de

Fig. A

sa propre vie utile, doivent être traités séparément des déchets ménagers, le livrer gratuitement à un point de collecte séparé pour l'équipement produits électriques et électroniques ou de le retourner au concessionnaire lors de l'achat d'un nouvel appareil équivalent.

L'utilisateur est responsable de l'attribution de l'équipement à la fin de la vie aux installations de collecte désignées, les sanctions prévues par la législation actuelle sur les déchets.

Collecte appropriée pour l'envoi ultérieur de l'appareil pour le recyclage, le traitement et l'élimination écologiquement compatible permet d'éviter les effets négatifs possibles sur l'environnement et la santé humaine et favorise le recyclage des matériaux qui composent le produit.

Pour plus d'informations sur les systèmes de collecte disponibles, contactez le service d'élimination des déchets local ou le magasin où l'achat a été effectué.

Les fabricants et les importateurs se chargent de leur recyclage, de leur traitement et de leur élimination respectueux de l'environnement, soit directement, soit en participant à un système collectif.

Avertissement important

LES OPERATIONS REPORTEES CI-APRES DOIVENT ETRE EXECUTEES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIE.

LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES AUX PERSONNES, ANIMAUX ET CHOSES DERIVANT DU NON-RESPECT DE CES DISPOSITIONS.

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistants à la chaleur.

Les parois des meubles doivent résister à une température de 65°C en plus de la température ambiante, conformément aux normes européennes EN 30 335-1-2-6.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.

Eviter d'installer l'appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc..

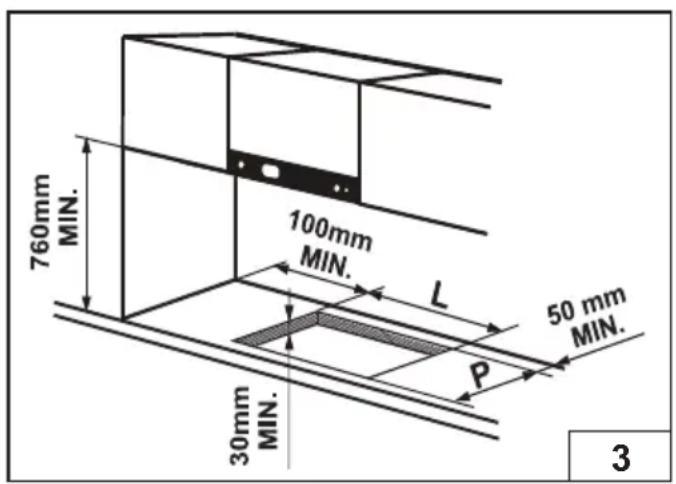

Pratiquer une ouverture dans le dessus de table avec les dimensions indiquées à la fig. 3 de manière à ce qu'il y ait une distance d'au moins 50 mm du bord arrière de l'appareil installé et à 100 mm des parois latérales adjacentes.

MODELLO L (mm)	P (mm)
290 270 480
600 - 700 550 480
900 755 480

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail.

Il est conseillé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 4).

Cet appareil est de classe 3.

Fixation de la table de cuisson

Chaque table de cuisson est accompagnée d'un joint spécial avec côté adhésif.

• Enlever les grilles et les brûleurs de la table de cuisson.

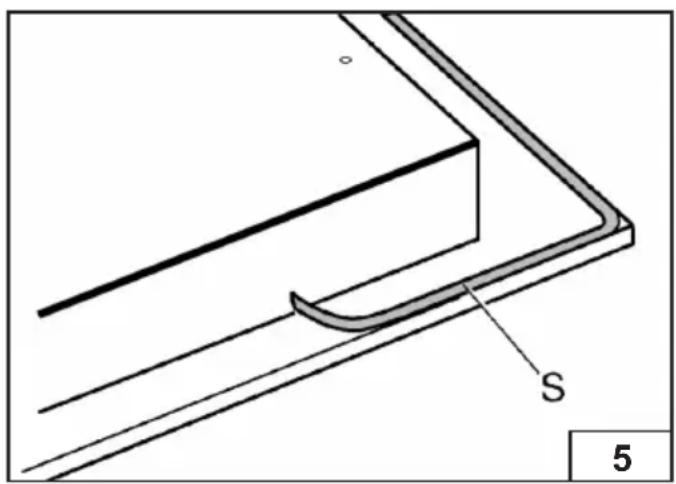

• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).

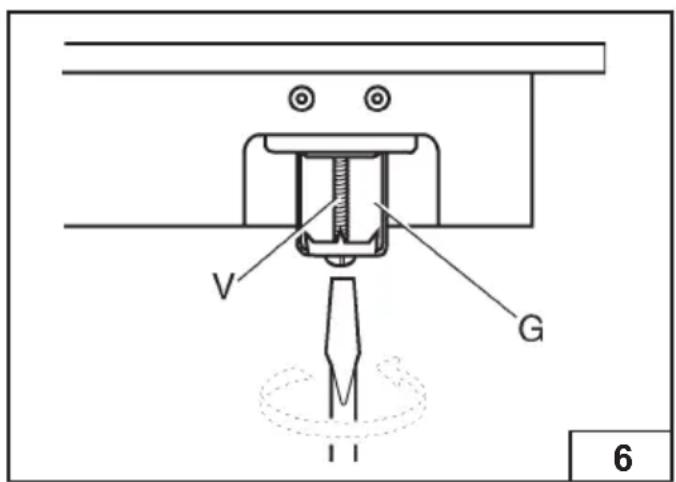

• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis V des crochets de fixation G (fig. 6).

Pièce d'installation

Cet appareil n'est pas équipé d'un dispositif d'évacuation des produits de la combustion ; il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l'appareil.

La pièce où est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière du gaz et pour la ventilation de la pièce : le volume d'air nécessaire ne doit pas être inférieur à 20m³. L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l'extérieur.

La ventilation peut également provenir d'une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200 cm².

Branchement gaz

S'assurer que l'appareil est adéquat pour le type de gaz disponible ; pour cela se référer à l'étiquette placée sous l'appareil ou à celle reportée sur la dernière page de ce manuel.

Opérer conformément aux instructions reportées au paragraphe “transformations gaz et réglages” pour l’éventuelle adaptation à des gaz différents. L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Le raccord d'entrée gaz de l'appareil est fileté ½ gaz cylindrique mâle.

Le raccordement ne doit pas provoquer de sollicitations à la rampe de gaz.

Une fois l'installation terminée, contrôler l'étanchéité des raccordements avec une solution savonneuse.

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à celle indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au câble d'alimentation une fiche normalisée.

Cet appareil doit être placé à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les règles d'installation.

Remplacement des buses

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les buses des brûleurs.

Le choix des buses à remplacer doit être fait selon le tableau "caractéristiques techniques".

Procéder ensuite de la manière suivante :

• Enlever les grilles et les brûleurs.

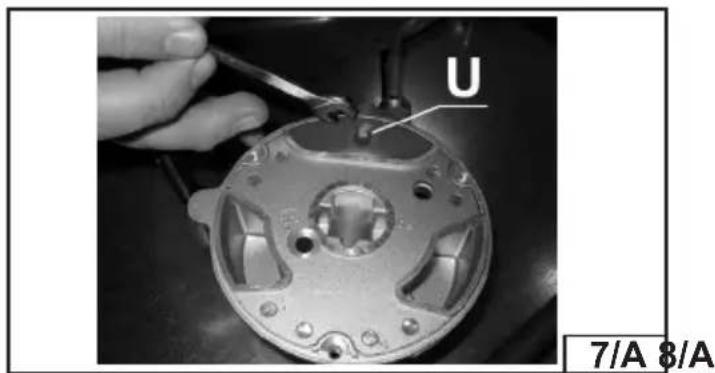

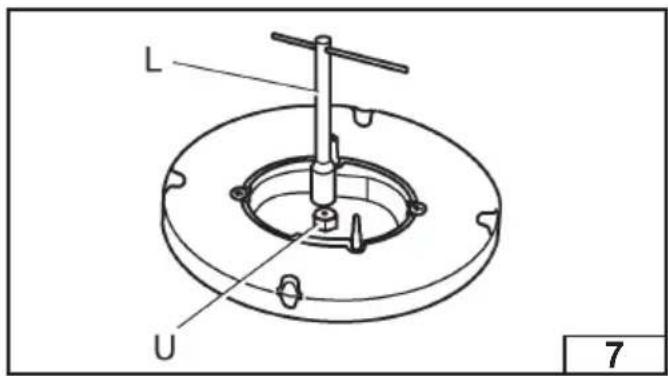

• Avec une clé droite L, dévisser la buse U (fig. 7 - 7/A) et la remplacer par la buse adéquate.
• Bloquer énergiquement la buse.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut régler le minimum de la manière suivante :

• Allumer le brûleur;
• Tourner le robinet jusqu'à la position de minimum (petite flamme);
• Enlever le bouton de la tige du robinet;

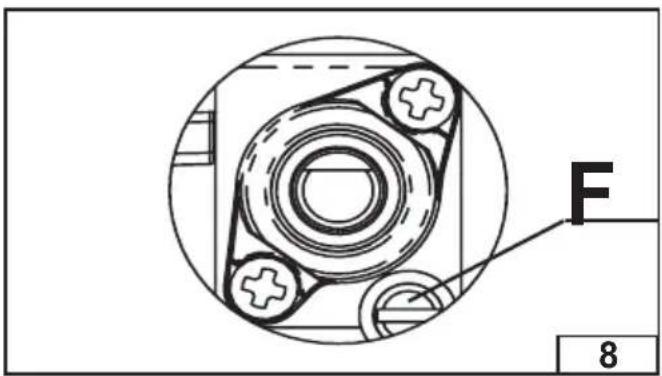

• Introduire un tournevis à pointe plate dans le trou F du robinet (fig. 8-8/A) et tourner la vis by-pass jusqu'au réglage correct du minimum.

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissée.

Remplacement câble d'alimentation

En cas de remplacement du câble d'alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3x0,75mm² pour table de cuisson à gaz ou section 3 x 1 mm² pour table de cuisson mixte avec 1 plaque électrique (1500 W).

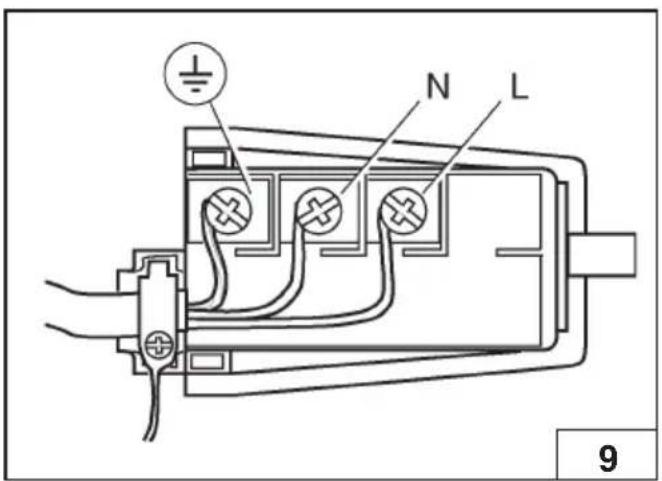

Le branchement au bornier doit être effectué comme indiqué en fig. 9:

câble N bleu (neutre)

câble vert-jaune (terre)

TABLE DE CARATERISTIQUES TECHNIQUES

BRULEURS		GAZ	PRESSION DE SERVICE	DEBIT		DIAMÈTRE INJECTEUR	DIAMÈTRE BY PASS ROBINET	DEBITS CALORIFIQUES (W)
N°	DESIGNATION mbar g/h L/h 1/100 mm 1/100 mm			Max. Min.
1 RAPIDE		G30 28-30 218 - 87 42 3000		950
		G31	37	214 - 87 42 3000		950
		G20	20	-		286	129	Reg.	3000
		G25.3	25	-		326	132	Reg.	3000
2	SEMI-RAPIDE	G30 28-30 127 - 66 31 1750		600
		G31	37	125 - 66 31 1750		600
		G20	20	-		167	101	Reg.	1750
		G25.3	25	-		190	102	Reg.	1750
3 AUXILIAIRE		G30 28-30 73		- 50 27 1000		450
		G31	37	71		-	50	27	1000
		G20	20	-		95	77	Reg.	1000
		G25.3	25	-		109	80	Reg.	1000
4	TRIPLE COURONNE	G30 28-30 255 - 94 60 3500		2100
		G31	37	250 - 94 60 3500		2100
		G20	20	-		334	141	Reg.	3500
		G25.3	25	-		380	141	Reg.	3500

Titre ou de référence méthodes courtes de mesure et de calcul utilisés pour établir la conformité avec les exigences ci-dessus.

La performance de chaque brûleur est calculée selon la norme EN 30-2-1 (2015).

Le rendement total de la surface de cuisson est calculé selon le règlement 66/2014, Par. 2.2 UE.

L'efficacité est calculée uniquement pour les brûleurs avec une capacité nominale supérieure à 1,16 kW (EN 30-2-1 (2015))

Informations pertinentes au client afin de minimiser la consommation d'énergie lors de l'utilisation.

Conseils pour économiser :

• Utilisation commune des pots à base plate;
• Utilisez des pots avec le format correct;
• Utiliser des casseroles avec un couvercle;

- Minimiser la quantité de graisse ou de liquide, lorsque vous démarrez un liquide chaud afin de réduire le réglage.

Le fabricant décline toute responsabilité pour les éventuelles inexactitudes, imputables à des erreurs d'impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d'apporter à ses produits toutes les modifications qu'il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de sécurité.
