ELVOX 132D - Interphone Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine de rue pour interphone / visiophone
Marque	Vimar
Modèle	ELVOX 132D (série 1300)
Catégorie	Interphone
Matériau de la plaque	Extrudé d'aluminium épaisseur 18/10
Degré de protection	IP44
Dimensions (approx.)	Hauteur 200 mm, largeur 100 mm (2 modules) ou 150 mm (3 modules)
Poids (approx.)	500 g (selon configuration)
Alimentation	Via l'unité électronique intégrée (selon système, 12-24 V)
Technologies compatibles	Due Fili Elvox, Digibus, Sound System, appel c.a.
Fonctions principales	Appel, communication audio, visiophone (avec module vidéo), ouverture de porte
Chants	Technopolymère antichoc résistant aux UV
Touches	Polycarbonate transparent avec protection acier inox
Châssis	Bloc embouti tôle 12/10 prépeinte blanche
Installation	Encastrée ou en saillie avec boîtiers spécifiques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conforme normes EN 60065, EN 61000-6-1, EN 61000-6-3. DEEE recyclable.
Pièces détachées et réparabilité	Modules électroniques (13F3, 13F5, 1283, etc.), boutons (R200, R131), cadres, boîtiers disponibles séparément.
Informations générales	Notice d'utilisation disponible en PDF. Nécessite montage par personnel qualifié.

FOIRE AUX QUESTIONS - ELVOX 132D Vimar

Quels systèmes sont compatibles avec la plaque ELVOX 132D ?

La plaque est compatible avec les systèmes Due Fili Elvox, Digibus, Sound System et appel c.a.. Le choix de l'unité électronique détermine la fonctionnalité.

Comment installer la plaque en encastré ?

Installer la boîte d'encastrement art. 9192 ou 9193 à 1,65 m du sol. Fixer le châssis, brancher l'unité électronique, puis fermer la plaque frontale. Voir la notice pour les détails.

Puis-je utiliser la plaque pour un visiophone ?

Oui, en installant une unité électronique vidéo (ex. 13F5 pour Due Fili) ou une caméra avec poste externe (ex. 559A) et en retirant le cache objectif.

Quel est le degré de protection de la plaque ?

La plaque bénéficie d'une protection IP44, la protégeant contre les projections d'eau et les corps étrangers.

Comment augmenter le nombre de boutons d'appel ?

Utiliser des touches externes art. R131 en remplaçant les modules cache-trou. Pour réduire, utiliser les caches art. R130.

La plaque peut-elle être montée en saillie ?

Oui, grâce aux boîtiers extérieurs avec anti-pluie art. S321 à S334 selon le nombre de modules verticaux.

Comment nettoyer la plaque ?

Nettoyer avec un chiffon doux et sec. Éviter les produits abrasifs ou solvants qui pourraient endommager la surface.

Quels modules électroniques sont nécessaires pour un système Due Fili ?

Pour audio à boutons : art. 13F3 ; pour audio alphanumérique : 13F4 ; vidéo à boutons : 13F5 ; vidéo alphanumérique : 13F7.

Où trouver la notice complète de la plaque ?

La notice est disponible sur le site www.vimar.com ou en téléchargement sur notre page. Elle comporte les schémas de connexion et les instructions de programmation.

Que faire si la plaque semble endommagée ?

Vérifier l'intégrité des chants et de la plaque. En cas de dommage, contacter un installateur qualifié. Les pièces de rechange (châssis, boutons, etc.) sont disponibles séparément.

MODE D'EMPLOI ELVOX 132D Vimar

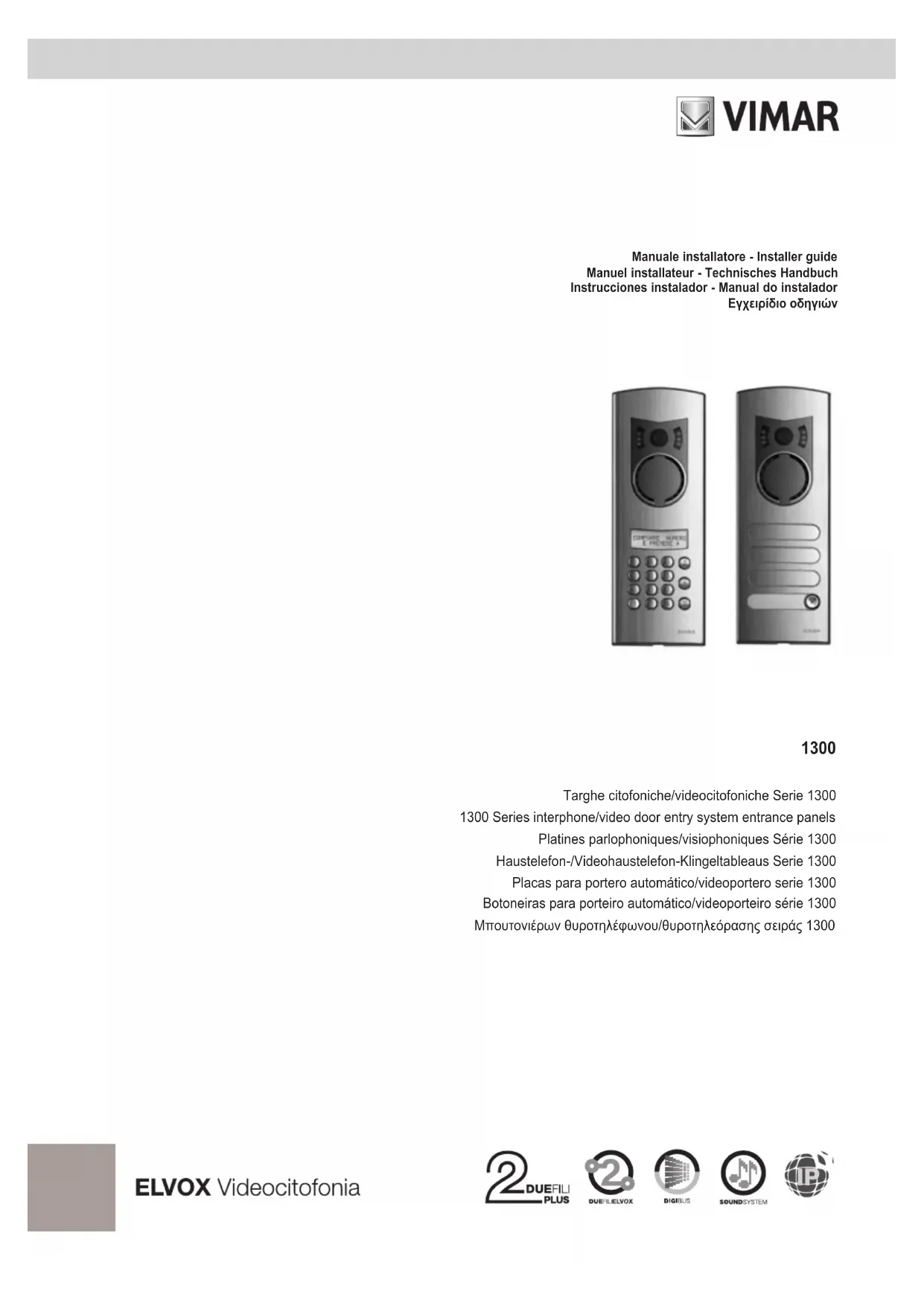

Platines parlantphoniques/visiophoniques Série 1300

Télécharger le manuel d'instructions sur le site www.vimar.com

Règles d'installation

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Conformité aux normes

Directive EMC

Normes EN 60065, EN 61000-6-1 et EN 61000-6-3.

DEEE - informations pour les utilisateurs

Le symbole du cube barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en

fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Caractéristiques techniques des plaques série 1300

• Plaque en extrudé d'aluminium, épaisseur 18/10.
• Degré de protection IP44
• Chants en technopolymère antichoc, résistant aux rayons UV.
• Support pour les touches en polycarbonate antichoc transparent
• Châssis en un unique bloc embouti de tôle 12/10 prépeinte blanche.
• Touches en polycarbonate transparent recouvertes avec une protection en acier inox.

Les éléments de la série 1300 permettent de composer des plaques pour circuits portiers et portiers-vidéo avec technologie :

- Dual Fili Elvox

- Digibus

Appel Sound System ou c. a.

Les plaques sont dotées d'une platine frontale et d'un châssis et doivent être complétées avec l'électronique et les composants supplémentaires correspondants fournis à part, à choisir en fonction du type de circuit (Due Fili Elvox, Digibus, Sound System, appel c. a.) et du type d'installation.

La consigne concerne uniquement le montage de la plaque.

Pour l'installation complète, la connexion et la programmation (pour plaques électroniques), faire référence au manuel de l'unité électronique, de la caméra ou du poste externe à insérer :

Pour système DUE FILI :

• Unité électronique à boutons : 13F3 (audio), 13F5 (vidéo)
• Unité électronique avec clavier alphanumérique : 13F4 (audio), 13F7 (vidéo)
• Poste externe audio : 6931.

Pour système digibus :

• Unité électronique à boutons : 1283 (audio), 1285 (vidéo)
• Unité électronique avec clavier alphanumérique :

1282 (audio), 1286 (vidéo)

Pour système Sound System ou C. A. :

- Postes externes audio : Art. 930A, 930C, 930D, 930F, 930G.

- Caméra avec Poste externe : Art. 559A, 559B, 560A.

Composants supplémentaires pour circuits due fili et digibus

La plaque est conçue pour accepter l'installation de circuits portiers-vidéo et être complétée avec les articles suivants :

• Boîte d'encastrement murale art. 9192 pour plaques en 2 modules verticaux ou art. 9193 pour plaques en 3 modules verticaux. Remarque : Les boîtes 9192 ou 9193 ne peuvent pas être accouplées entre elles mais uniquement de la façon suivante : 9192 avec 9192 ou 9193 avec 9193.
• Cadres anti-pluie art. C321, C322, C323, C324 pour plaques en 2 modules verticaux ou C331, C332, C333, C334 pour plaques en 3 modules verticaux
• Boîtes extérieures avec anti-pluie art. S321, S322, S323, S324 pour plaques sur 2 modules verticaux ou S331, S332, S333, S334 pour plaques sur 3 modules verticaux.
• Touche extérieure art. R131 pour augmenter les touches d'appel des plaques art. 1321, 1331 ou module cache-trou pour touche extérieure art. R130 pour diminuer les touches d'appel des plaques art. 1358, 1372.
• Unité électronique audio à boutons Art. 13F3 (Due Fili) ou Art. 1283 (Digibus)
• Unité électronique audio alphanumérique Art. 13F4 (Due Fili) ou Art. 1882 (Digibus)
• Unité électronique vidéo à boutons Art. 13F5 (Due Fili) ou Art. 1285 (Digibus)
• Unité électronique vidéo alphanumérique Art. 13F7 (Due Fili) ou Art. 1286 (Digibus)
• Module supplémentaire avec 4 boutons pour plaques électroniques Due Fili Elvox et Digibus, Art. 12TS (fourni à part)

Possibilité de prédisposer la même plaque pour une unité électronique audio ; dans ce cas, ôter l'anneau portant le numéro 1 figure 6, par l'arrière de la plaque frontale, le remplacer par le cache fermant l'objectif et portant le numéro 2 figure 6, sur le châssis (B).

Composants complémentaires pour installations avec appel sound system ou en c. a.

La plaque de rue est fournie avec la prédisposition pour installation vidéo et doit être utilisée avec les articles suivants :

• Boîtier à encastrer art. 9192 pour plaques en 2 modules verticaux ou bien art. 9193 pour plaques en 3 modules verticaux. Remarque : les boîtiers 9192 ou 9193 ne peuvent pas être assemblés entre eux. On ne peut assembler que le 9192 avec le 9192 ou bien le 9193 avec le 9193.
• Caméra avec poste externe art. 559A ou 559B ou 560A ou poste externe art. 930A, 930B, 930C, 930D, 930F ou art. 930G (la figure 1 indique comment insérer la caméra sur le châssis).
• Boutons art. R200 ou R200/50 (R200/50 = emballage avec 50 boutons R200)
• Touche externe art. R131, pour augmenter les touches d'appel des plaques art. 1321, 1331 ou bien module cache-trou pour touche externe art. R130 pour diminuer les touches d'appel des plaques art. 1358, 1372.
• LED pour éclairage étiquettes porte-noms art. R260
• Diodes art. 0002/994 (pour installations « unifilaires 1 + N » ou sans câble coaxial.)
• Cadres anti-pluie art. C321, C322, C323, C324 pour plaques en 2 modules verticaux ou bien C331, C332, C333, C334 pour plaques en 3 modules verticaux.
• Boîtiers pour montage en saillie avec protection contre la pluie art. S321, S322, S323, S324 pour plaques en 2 modules verticaux ou bien S331, S332, S333, S334 pour plaques en 3 modules verticaux.

Il est aussi possible de prédisposer la même plaque de rue pour un seul poste externe audio ; dans ce cas, ôter l'anneau portant le numéro 1 figure 6 par l'arrière de la plaque frontale, le remplacer par le cache fermant l'objectif et portant le numéro 2 figure 6, sur le châssis (B), installer l'étrier (C) avec les vis fournies pour le poste externe audio (voir figures 20, 22, 24).

Installation des plaques série 1300 sur des systèmes due fili ou digibus.

• Installer la boîte à encastrer (N) au mur ou la boîte pour le montage en saillie (P) à une hauteur approximative de 1,65 m du bord supérieur de la boîte au sol. Remarque : Possibilité d'élargir les plaques de la série 1300 dans le sens horizontal avec des plaques supplémentaires. En cas de pose encastrée, réunir les boîtes à l'aide des crochets présents dans les boîtes (voir fig. 30).
• Fixer le bornier de l'unité électronique sous le châssis porte-modules à l'aide des vis fournies.
• En cas de pose encastrée
• Fixer éventuellement le cadre anti-pluie (O) sur la boîte d'encastrement (N).
• Fixer le châssis (B) sur la boîte d'encastrement (N) ou sur le cadre anti-pluie. En cas de pose en saillie :

- Fixer le châssis (B) sur la boîte pour la pose en saillie.

• Brancher le bornier de l'unité électronique au circuit en suivant les schémas de connexion sur le manuel de référence, en fonction du type de circuit.
• Brancher l'unité électronique (S, T/U, V) au bornier à travers le câblage qui se trouve dans la partie supérieure.
• Brancher éventuellement les modules supplémentaires (fig. 31B, 31C). Le raccordement de plusieurs modules supplémentaires peut exiger l'utilisation d'une alimentation supplémentaire réf. 6582 pour les leds servant à éclairer les pancartes.
• Insérer l'unité électronique et éventuellement les modules supplémentaires sur les châssis (pour les modules supplémentaires Art. 12TS de plaques à boutons, utiliser la cloison fournie servant à les réunir, voir Fig. 31B).
• Insérer le micro dans son logement sur le châssis (B) dans la partie inférieure droite puis refermer le bouchon comme le montre la fig. 7 rep. 1.

Remarque : Sur les unités électroniques des systèmes Digibus, dégager ou couper le bouchon en caoutchouc (déjà présent sur les postes externes audio ou caméras) en ayant soin de ne pas couper les câbles du micro (voir fig. 7).

• Exécuter les phases de programmation en suivant le manuel de l'unité électronique.
• En cas de circuit pour poste d'appartement : ôter l'anneau de l'objectif (E) sur l'arrière de la plaque frontale et insérer le cache servant à fermer l'objectif (D) (voir fig. 6).
• Dans le cas de plaques audio/vidéo art. 1321, 1331, pour augmenter les touches externes, retirer les modules cache-trou et les touches, dans l'ordre du bas vers le haut (voir fig. 5), puis insérer les touches externes R131, dans l'ordre inverse, du haut vers le bas. Dans le cas de plaques supplémentaires art. 1358, 1372, pour diminuer les touches externes, suivre la même procédure en utilisant les modules cache-trou art. R130.
• Fermer la plaque en la fixant au châssis au moyen d'un tournevis (voir fig. 8).

Installation des plaques série 1300 sur des systèmes avec poste externe audio ou caméra avec poste externe (systèmes sound system ou c. a)

Installation des plaques à encastrer

- Installer la boîte d'encastrment (N) à une hauteur d'environ 1,65 m du bord supérieur de la boîte au sol

Remarque : Possibilité d'élargir les plaques de la

série 1300 uniquement dans le sens horizontal avec des plaques supplémentaires, en réunissant les boîtes d'encastrement à l'aide des crochets fournis avec les boîtes (voir fig. 30).

• En cas de circuit pour poste d'appartement : fixer l'étrier (C) dans la partie supérieure du châssis (B) en insérant les vis dans les orifices prévus à cet effet puis fixer le poste externe sur l'étrier (voir fig. 20, 22)
• Dans le cas de circuit portier-vidéo : fixer la caméra (M) au châssis (B) comme le montrent les fig. 1, 21, 23
• Insérer le micro dans son logement sur le châssis (B) puis refermer le bouchon comme le montre la fig. 7 rep. 1.
• Fixer les boutons (G) sur le châssis (B) comme le montrent les fig. 20, 21, 22, 23
• Fixer la carte de l'éclairage à LED (H) dans son logement comme le montrent les fig. 20, 21, 22, 23
• Fixer éventuellement le cadre anti-pluie (O) sur la boîte d'encastrement
• Fixer le châssis sur la boîte d'encastrement ou sur le cadre anti-pluie
• En cas de circuit pour poste d'appartement : ôter l'anneau de l'objectif (E) sur l'arrière de la plaque frontale et insérer le cache servant à fermer l'objectif (D) (voir fig. 6).
• Dans le cas de plaques audio/vidéo art. 1321, 1331, pour augmenter les touches externes, retirer les modules cache-trou et les touches, dans l'ordre du bas vers le haut (voir fig. 5), puis insérer les touches externes R131, dans l'ordre inverse, du haut vers le bas. Dans le cas de plaques supplémentaires art. 1358, 1372, pour diminuer les touches externes, suivre la même procédure en utilisant les modules cache-trou art. R130.
• Brancher le poste externe ou la caméra, les boutons et la carte LED au circuit en suivant les schémas de connexion sur le manuel de référence, en fonction du type de circuit.
• Fermer la plaque en la fixant au châssis au moyen d'un tournevis (voir fig. 8).

Installation des plaques en saillie

• Installer au mur la boîte pour la pose en saillie (P) à une hauteur d'environ 1,65 m du bord supérieur de la boîte au sol. Remarque : Possibilité d'élargir les plaques de la série 1300 dans le sens horizontal avec des plaques supplémentaires.
• En cas de circuit pour poste d'appartement : fixer l'étrier (C) dans la partie supérieure du châssis (B) en insérant les vis dans les orifices prévus à cet effet, puis fixer le poste externe sur l'étrier (voir fig. 24)
• Dans le cas de circuit portier-vidéo : fixer la caméra (M) au châssis (B) comme le montrent les fig. 1, 25.
• Insérer le micro dans son logement sur le châssis (B) puis refermer le bouchon comme le montre la fig. 7 rep. 1.
• Fixer le châssis sur la boîte pour la pose en saillie
• Fixer la carte de l'éclairage à LED (H) dans son logement comme le montrent les fig. 24, 25
• Dans le cas d'une plaque disposant seulement d'un poste externe audio, ôter l'anneau de objectif « E » à l'arrière de la plaque frontale et insérer le cache servant à fermer l'objectif « D » (voir fig. 6)
• Dans le cas de plaques audio/vidéo art. 1321, 1331, pour augmenter les touches externes, retirer les modules cache-trou et les touches, dans l'ordre du bas vers le haut (voir fig. 5), puis insérer les touches externes R131, dans l'ordre inverse, du haut vers le bas. Dans le cas de plaques supplémentaires art. 1358, 1372, pour diminuer les touches externes, suivre la même procédure en utilisant les modules cache-trou art. R130
• Brancher le poste externe ou la caméra, les boutons et la carte LED au circuit en suivant les schémas de connexion sur le manuel de référence, en fonction du type de circuit.
• Fermer la plaque en la fixant au châssis au moyen d'un tournevis (voir fig. 8)

pour 1 plaque de rue pour 2 plaques de rue pour 3 plaques de rue pour 3 plaques de rue haute 2 modules

pour 1 plaque de rue pour 2 plaques de rue pour 3 plaques de rue pour 3 plaques de rue haute 3 modules

pour 1 plaque de rue pour 2 plaques de rue pour 3 plaques de rue pour 3 plaques de rue haute 2 modules

pour 1 plaque de rue pour 2 plaques de rue pour 3 plaques de rue pour 3 plaques de rue haute 3 modules

A - Plaque frontale B - Châssis C - Étrier avec vis pour la fixation du poste externe audio D - Masque de fermeture objectif E - Bague pour objectif

Matériel non livré de série, à commander séparément pour prédisposer une plaque pour les systèmes numériques, Due Fili Elvox ou Digibus :

Pour plaque de poste d'appartement avec boutons traditionnels :

Pour plaque de portier-vidéo avec boutons traditionnels :

Pour plaque de poste d'appartement avec

clavier alphanumérique :

Pour plaque de porte-vídeo

avec clavier alphanumérique :

I - Module cache-trou pour touche externe (fourni séparément). À utiliser pour réduire le nombre des boutons d'appel d'une plaque, en remplaçant la touche par le module. Art. R130 (1 module). L - Touche externe (fournie séparément). À utiliser pour augmenter les boutons d'appel d'une plaque, en remplaçant le module cache-trou par la touche. La touche ne prévoit pas le bouton sous-jacent. Art. R131 (1 touche). R - Module supplémentaire avec 4 boutons pour plaques électroniques Due Fili Elvox et Digibus, Art. 12TS (fourni séparément) S - Unité électronique audio à boutons Art. 13F3 (Due Fili Elvox), Art. 1283 (Digibus) T - Unité électronique audio alphanumérique Art. 13F4 (Due Fili Elvox), Art. 1882 (Digibus) U - Unité électronique vidéo à boutons Art. 13F5 (Due Fili Elvox), Art. 1285 (Digibus) V - Unité électronique vidéo alphanumérique Art. 13F7 (Due Fili Elvox), Art. 1286 (Digibus)

Pièce non livrée de série, à commander séparément pour prédisposer une plaque pour les systèmes Sound System et c. a.

F - Poste externe audio (fourni séparément), Art. 930A, 930B, 930C, 930D, 930F, 930G G - Boutons-poussoirs (fournis séparément), Art. R200 (1 bouton-poussoir) ou R200/50 (50 boutons-poussoirs) H - Carte d'éclairage à LED pour étiquette porte-noms (fournie séparément), Art. R260. I - Module cache-trou pour touche externe (foumi séparément). À utiliser pour diminuer les boutons d'appel d'une plaque, en remplaçant la touche par le module. Art. R130 (1 module) L - Touche externe (fournie séparément). À utiliser pour augmenter les boutons d'appel d'une plaque, en remplaçant le module cache-trou par la touche. La touche ne prévoit pas le bouton sous-jacent. Art. R131 (1 touche). M - Caméra avec poste externe audio (foumie séparément) Art. 559A, Art. 559B, Art. 560A avec o sans câble coaxial

N - Boîtier à encastrer (fourni séparément) art. 9192 (pour 2 modules verticaux) ou 9193 (pour 3 modules verticaux)

O - Cadre anti-pluie pour encastrément mural (fourni séparément) art. C321, C322, C323, C324 (2 modules verticaux) art. C331, C332, C333, C334 (3 modules verticaux)

P - Boîtier avec cadre anti-pluie pour montage en saillie (fourni séparément) art. S321, S322, S323, S324 (2 modules verticaux) art. S331, S332, S333, S334 (3 modules verticaux)

Insertion d'une unité électronique audio/vidéo pour systèmes numériques ou d'une caméra avec poste externe pour systèmes Sound System

Extraction du module cache-trou pour touche extérieure, pour augmenter les touches d'appel avec touche extérieure art. R131 sur les plaques Art. 1321, 1331.

Dans le cas d'une plaque de poste d'appartement, ôter l'anneau par l'arrière de la plaque frontale (Rep. 1, Fig. 6) et le remplacer par le cache fermant l'objectif (Rep. 2, Fig. 6)

Vis de fixation de la plaque au châssis, pour ouverture/fermeture de la plaque

Remarque : Sur les unités électroniques des systèmes Digibus uniquement, dégager ou couper le bouchon en caoutchouc (déjà présent sur les postes externes audio ou caméras) en ayant soin de ne pas couper les câbles du micro.

Installation d'une plaque à encastrer avec une unité électronique audio ou vidéo à boutons.

Installation d'une plaque à encastrer avec un cadre anti-pluie et une unité électronique audio ou vidéo à boutons.

Installation d'une plaque à encastrer avec une unité électronique audio ou vidéo alphanumérique.

Installation d'une plaque à encastrer avec un cadre anti-pluie et une unité électronique audio ou vidéo alphanumérique.

Installation d'une plaque en saillie avec une unité électronique audio ou vidéo à boutons.

Installation d'une plaque en saillie avec une unité électronique audio ou vidéo alphanumérique.
