21122 - Télécommande Vimar - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Télécommande à effleurement pour gestion à distance
Marque	Vimar
Modèle	21122
Alimentation	230 V~, 50/60 Hz
Nombre de boutons	2 (double bouton à effleurement)
Sortie codée	230 V-, 50 mA max (borne R)
Distance de commande maximale	100 m
Température de fonctionnement	-5 °C à +35 °C
Recalibrage des boutons	1 minute après chaque montage
Voyants lumineux	LED avec symboles interchangeables, toujours allumés
Buzzer	Intégré, activable/désactivable en configuration
Compatibilité plaques	Eikon Tactil 2, 3, 4 modules (utiliser cache-trou art. 21041 pour modules vides)
Appareils compatibles	21119, 21134, 21174
Protection du circuit d'alimentation	Fusible ou interrupteur automatique ≤ 10 A
Installation	Réservée à un technicien qualifié selon normes en vigueur
Sécurité	Circuit côté charge toujours sous tension ; couper l'alimentation avant intervention
Conformité réglementaire	REACH (UE) n° 1907/2006 (contient traces de plomb)

FOIRE AUX QUESTIONS - 21122 Vimar

Comment configurer l'intensité lumineuse des voyants ?

En phase de configuration (appui simultané sur les deux touches), la touche supérieure clignote une fois. Appuyez sur la touche inférieure pour modifier cycliquement l'intensité (bas, moyen, haut). Appuyez sur la touche supérieure pour valider et passer à la phase suivante.

Comment activer ou désactiver le buzzer ?

En phase 2 de configuration (deux clignotements de la touche supérieure), appuyez sur la touche inférieure pour activer ou désactiver le buzzer. Validez avec la touche supérieure.

Comment utiliser la fonction scénario ?

En phase 3 (trois clignotements), appuyez sur la touche inférieure pour valider ou désactiver le comportement scénario. Cela permet de commander plusieurs dispositifs simultanément.

Que faire si la télécommande ne répond pas ?

Vérifiez l'alimentation 230 V et le fusible (≤ 10 A). Attendez 1 minute après le montage pour le recalibrage. Si le problème persiste, réinitialisez la configuration en quittant sans sauvegarder (attendre 15 s d'inactivité). Vérifiez la distance (< 100 m) et l'absence d'obstacles.

Quels appareils peut-on commander avec la 21122 ?

Elle peut commander directement les charges via la sortie codée (230 V, 50 mA) ou à distance via les dispositifs 21119, 21134 et 21174.

Comment installer la télécommande sur une plaque Eikon Tactil ?

Montez le dispositif sur une plaque Eikon Tactil de 2, 3 ou 4 modules. Utilisez le cache-trou art. 21041 pour fermer les modules non utilisés. Pour la plaque 5M BS (2+blank+2), n'installez pas dans le module central.

Quelle est la distance maximale de fonctionnement ?

La distance maximale entre la télécommande et les dispositifs commandés est de 100 mètres.

Comment réinitialiser la configuration ?

Laissez le dispositif inactif pendant 15 secondes en phase de configuration : il quitte la configuration sans sauvegarder les modifications. Pour une réinitialisation complète, répétez la procédure de configuration et réglez chaque phase selon vos besoins.

La télécommande est-elle compatible avec les dispositifs Tactil SELV ?

Non, il n'est pas possible d'utiliser les dispositifs Tactil SELV (art. 21520, 21540, 21840, 21860) sur la même plaque que la 21122.

Que faire en fin de vie du produit ?

Ne jetez pas l'appareil avec les déchets ménagers. Apportez-le à un point de collecte séparée (DEEE) ou retournez-le au revendeur lors de l'achat d'un nouveau produit (gratuit pour les dimensions < 25 cm).

MODE D'EMPLOI 21122 Vimar

Commande électronique à distance, 2 boutons pour la gestion à distance d'une seule commande électronique ou pour le contrôle centralisé de plusieurs commandes, à compléter avec étiquette et plaque Eikon Tactil.

Tension nominale d'alimentation: 230 V~, 50/60 Hz Voyants lumineux avec symboles interchangeables pour localisation dans l'obscurité. Recalibrage des boutons à effleurement: 1 minute - Température de fonctionnement: -5 °C +35 °C

Charges commandables

Sortie codée (borne R) : 230 V-, 50 mA max. L'appareil relié aux dispositive 21119, 21134 et 21174 permet de commander à distance les charges qu'elles commandent (distance maxi 100 m)

Fonctionnement

Voyants sur bandeau toujours allumés Commandes : double bouton à effleurement sur le devant ; la commande se fait en appuyant légèrement sur le devant du dispositif, au niveau du voyant allumé - En phase de configuration, le buzzer est toujours validé.

ATTENTION Le circuit côté charge doit être considéré comme étant toujours sous tension.

N. B : Attendre au moins 1 min, nécessaire à la plaque pour qu'elle puisse se recalibrer à chaque montage.

En charge/lampe éteinte, appuyer simultanément sur les deux touches se trouvant sous la plaque ; la touche supérieure commence à clignoter et entre dans la phase de configuration 1 :

• appuyer rapidement sur la touche inférieure pour modifier les réglages de la configuration sélectionnée;
• appuyer rapidement sur la touche supérieure clignotante pour sauvegarder la phase sélectionnée et passer à la phase suivante de configuration.

CONFIGURATION	CONFIGURATION		PROCEDURE
	Led touche supérieure	Led touche inférieure
PHASE 1Modification inten-sité lumineuse	1 clignotement répétitif	Toujours allumé sur la valeur définie	Appuyer sur la touche inférieure pour modifier cycliquement l'inten-sité lumineuse (basso,
PHASE 2Validation buzzer	2 clignotements répétitifs	Buzzer désactiverBuzzer activé	Appuyer sur la touche inférieure pour activer/désactiver le buzzer
PHASE 3Validation scenario(à utiliser pour commander plu-sieurs disposits similan-tement)	3 clignotements répétitifs	Scénario désactivé(par défaut)ScENARIO OFFvalidé uniquement	Appuyer sur la touche inférieure pour valider ou désactiver le comporte-ment scenario

LED clignote (par défaut)

Au bout de 15 secondes d'inactivité, le dispositif quitte la configuration sans sauvegarder la phase.

Recommandations

Relier l'appareil comme l'indique la figure « RACCORDEMENTS ». Le circuit d'alimentation (L-N) doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal inférieur ou égal à 10 A.

Consignes d'installation

L'installation doit être confiée à un technicien qualifié et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné. - Possibilité d'installer le dispositif sur des plaques Eikon Tactil à 2, 3 et 4 modules ; utiliser le cache-trou art. 21041 pour fermer les modules non utilisés. - En cas d'installation avec la plaque 5M BS (2+blank+2) sur support art. 20609, le dispositif ne peut pas être installé dans le module central du même support ; fermez ce module à l'aide de l'obturateur art. 21041 (pour les détails, consulter la fiche SC-Carte disponible sur www.vimar.com -> Produits Catalogue produits, en correspondance du code article). Il n'est pas possible d'inlocker les dispositifs Tactil SELV (art. 21520, 21540, 21840, 21860) sur la même plaque utilisée pour l'art. 21122.

Règlement REACH (EU) n° 1907/2006 - art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de l'apporter à un autre de collecte séparée ou bien au retour lors de l'achat d'un nouveau produit. Il est possible d'apporter gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux redevendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif d'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le reemploi et/ou le recyclage des matériels dont l'appareil est composé.

LED touche inférieure

LED tecla inferior

LED Taste unten

Auyvia LED Katu Tanktpo

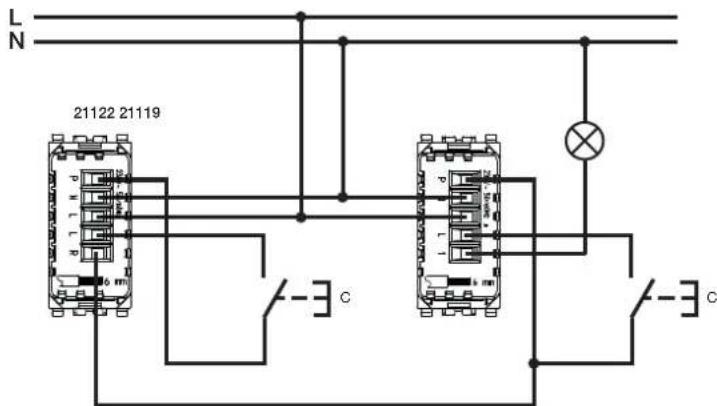

COLLEGAMENTI · CONNECTIONs · BRANCHEMENTS · CONEXIONES · ANSCHLUSSE · SYNDAEEIE ·

A: Pulsante NO

N/O push-button

Bouton NO

Pulsador N. O.

Pour plus de détails sur les architectures possibles de l'installation, voir SI-Diagrams de connexion sur le site www.vimar.com -> Produits -> Catalogue produits et code de l'article.
