Type de produit	Récepteur infrarouge avec télécommande
Marque	Vimar
Modèle	20172.120.B
Tension d'alimentation	120 V~ 50-60 Hz
Protocole de communication	Infrarouge RC5
Fonctionnement	Monostable ou bistable
Signalisation d'état	LED (configurable normale ou inversée)
Température de fonctionnement	-5 °C à +35 °C
Charge maximale (résistive)	6 A
Charge maximale (lampes incandescence/halogènes)	500 W
Charge maximale (transformateurs ferromagnétiques)	500 VA
Charge maximale (transformateurs électroniques)	350 VA
Charge maximale (lampes fluorescentes)	30 W
Charge maximale (moteurs)	1,8 A (cos φ 0,6)
Distance max poussoirs filaires	100 m
Type de commande	Bouton incorporé, poussoirs NO, télécommande infrarouge
Localisation dans l'obscurité	Oui
Installation	Par personnel qualifié, conforme aux normes en vigueur
Entretien	Nettoyer avec un chiffon sec et doux
Protection de l'alimentation	Fusible ou disjoncteur ≤ 10 A

FOIRE AUX QUESTIONS - 20172.120.B Vimar

Comment installer le récepteur infrarouge Vimar 20172.120.B ?

L'installation doit être réalisée par un professionnel qualifié selon les schémas fournis. Le circuit d'alimentation (L-N) doit être protégé par un fusible ou un disjoncteur de courant nominal ≤ 10 A. Connectez l'appareil comme indiqué dans la notice.

Quels types de charges puis-je commander avec ce récepteur ?

Ce récepteur supporte : charges résistives jusqu'à 6 A, lampes à incandescence et halogènes jusqu'à 500 W, transformateurs ferromagnétiques jusqu'à 500 VA, transformateurs électroniques jusqu'à 350 VA, lampes fluorescentes jusqu'à 30 W et moteurs jusqu'à 1,8 A (cos φ 0,6).

Comment programmer la télécommande avec le récepteur ?

Éteignez la charge, puis appuyez simultanément sur les touches 1 (gauche) et 7 (droite) de la télécommande pendant 4 secondes. La LED du récepteur clignote. Appuyez sur le bouton du récepteur, puis sur la touche de la télécommande à associer. Ensuite, sélectionnez la modalité de fonctionnement (monostable ou bistable) et le type de signalisation LED en appuyant sur les touches correspondantes. Chaque étape doit être effectuée dans les 30 secondes.

Quelle est la différence entre fonctionnement monostable et bistable ?

En mode monostable (poussoir), la charge est allumée tant que la touche est enfoncée. En mode bistable (pas à pas), chaque pression alterne allumage et extinction. Le mode se reconnaît au démarrage : LED allumée fixe 10 s puis 3 clignotements pour monostable, LED éteinte 10 s puis 3 clignotements pour bistable.

Puis-je utiliser des poussoirs avec voyant lumineux ?

Non, il est déconseillé d'utiliser des poussoirs avec voyant lumineux incorporé car ils peuvent perturber le fonctionnement du récepteur.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez qu'aucun obstacle ne se trouve entre la télécommande et le récepteur (voir figure 4 de la notice). Assurez-vous que le récepteur n'est pas exposé à la lumière solaire directe ou à une source de chaleur. Vérifiez les piles de la télécommande et la programmation.

Comment configurer le mode de signalisation LED ?

Lors de la programmation, après avoir associé une touche, appuyez sur la touche 1 gauche pour signalisation inversée (LED allumée = OFF) ou 1 droite pour normale (LED allumée = ON) en mode monostable. Pour le mode bistable, utilisez 2 gauche (inversée) ou 2 droite (normale).

Quelle est la portée de la télécommande infrarouge ?

La portée n'est pas spécifiée précisément, mais elle dépend des conditions ambiantes. Pour augmenter la zone de réception, vous pouvez installer plusieurs récepteurs connectés comme indiqué dans la notice.

Que faire si la LED clignote anormalement ?

Un clignotement anormal peut indiquer une mauvaise programmation. Réinitialisez en suivant la procédure de codage. Si le problème persiste, vérifiez le câblage et la tension d'alimentation (120 V~).

Comment nettoyer et entretenir le récepteur ?

Débranchez l'appareil avant tout entretien. Nettoyez-le avec un chiffon sec et doux. N'utilisez pas de produits abrasifs ou de solvants. Ne pas exposer à l'humidité.

MODE D'EMPLOI 20172.120.B Vimar

Récepteur à infrarouges avec sortie à relais 6 A 120 V~, commande avec bouton incorporé, télécommande 01849 ou en différents endroits par poussoirs NO, fonctionnement monostable ou bistable, localisation dans l'obscurité, alimentation 120 V~, 50-60 Hz.

Caractéristiques

• Tension d'alimentation: 120 V~ 50-60 Hz.
• Fonctionnement: monostable ou bistable.
• LED de signalisation de l'état de fonctionnement.
• Commande à infrarouges sur protocole RC5.
• Température de fonctionnement: -5 °C - +35 °C.

• Charges purement résistives Ⓛ 6 A.
• Lampes à incandescence et halogènes Ⓛ 500 W.
• Transformateurs ferromagnétiques : 500 VA.
• Transformateurs électroniques : 350 VA.
• Lampes fluorescentes et fluorescentes compactes: 30 W.
• Moteurs Ⓜ: 1,8 A cos φ0,6.

Fonctionnement.

• Allumage et extinction de la charge par :
• bouton sur le devant du dispositif;
• commande en différents endroits par poussoirs NO (distance maximale 100 m); ne pas utiliser poussoirs avec voyant lumineux incorporé
• commande à infrarouges par la touche de la télécommande;
• commande à infrarouges par la touche de la télécommande;
• L'allumage et l'extinction se font en appuyant sur l'un des poussoirs reliés, celui incorporé sur le dispositif ou la touche de la télécommande associée au récepteur
• Signalisation de l'état de fonctionnement (à régler en phase de configuration):

- normale:

- LED allumée → relais ON

- LED éteinte → relais OFF

- inversée:

- LED allumée → relais OFF

- LED éteinte → relais ON

• Fonctionnement monostable (modalité poussoir) reconnaissable à l'allumage: LED allumée fix monostable.
• Fonctionnement bistable (modalité par pas) reconnaissable à l'allumage: LED éteint bistable.
• Pour augmenter la zone utile de réception, il est possible d'installer plusieurs récepteurs reliés comme indiqué figure 3.

CODAGE du récepteur à infrarouges et programmation.

• Éteindre la charge.
• Appuyer simultanément pendant 4 secondes les touches suivantes de la télécommande : 1 gauche et 7 droite. La LED du récepteur à configurer commence à clignoter (en cas de plusieurs récepteurs dans la même pièce, ils commencent tous à clignoter).
• Appuyer le bouton du récepteur à configurer; pendant

La pression de ce bouton noter, pendant un court instant, une modification du clignotement de la LED. - Appuyer sur la télécommande la touche que l'on veut associer au récepteur ci-dessus; noter que la LED clignote plus lentement. - Sélectionner toujours par la télécommande la modalité de fonctionnement et la signalisation des LED voulues:

• monostable: appuyer la touche 1 gauche pour la signalisation inversée ou la touche 1 droite pour la signalisation normale; la LED s'allumera fixe pendant 10 s, elle effectuera 3 clignotements et le fonctionnement monostable commencera;
• bistable: appuyer la touche 2 gauche pour la signalisation inversée ou la touche 2 droite pour la signalisation normale; la LED s'éteindra pendant 1 0 s, effectuera 3 clignotements, le fonctionnement en bistable démarre.

Note. Chacune des opérations ci-dessus doit être effectuée dans les 30 secondes; à la fin de cet intervalle, le dispositif sort de la modalité de programmation.

Avertissements.

• Ne pas utiliser de poussoirs avec voyant lumineux incorporé.
• Ne pas placer d'objets entre le récepteur et la télécommande (voir figure 4).
• Ne pas exposer le récepteur à la lumière solaire directe, ne pas l'exposer à l'action directe de sources de chaleur.

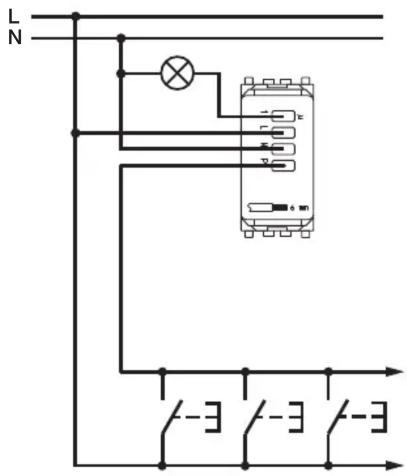

• Relier l'appareil comme indiqué figure 2. Le circuit d'alimentation (L-N) doit être protégé contre les surcharges par un dispositif, fusible ou interrupteur automatique, avec courant nominal non supérieur à 10 A.

REGLES D'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Récepteur à infrarouges • Receptor de infrarrojos Infrarot-Empfänger • Δέκτης υπερύθρων Bouton • Button • Bouton Pulsador • Taste • Kouμβί

L N - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Modalité poussoir
