14849.SL - Interrupteur tactile mural Vimar - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Interrupteur
Couleur	Argent
Matériau	Plastique
Tension nominale	230 V
Intensité nominale	10 A
Dimensions	80 x 80 mm
Installation	Montage en saillie ou encastré
Utilisation	Contrôle de l'éclairage
Normes de sécurité	Conforme aux normes CE
Maintenance	Nettoyage avec un chiffon doux, ne pas utiliser de produits abrasifs
Garantie	2 ans

FOIRE AUX QUESTIONS - 14849.SL Vimar

Quel est le type de produit Vimar 14849.SL ?

Le Vimar 14849.SL est un produit non catégorisé, ce qui signifie qu'il peut avoir plusieurs applications selon le contexte d'utilisation.

Comment installer le Vimar 14849.SL ?

Pour installer le Vimar 14849.SL, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation.

Quels sont les problèmes courants rencontrés avec le Vimar 14849.SL ?

Les problèmes courants incluent des problèmes de connexion, des défaillances électriques ou des difficultés d'installation. Assurez-vous de vérifier toutes les connexions et de lire attentivement le manuel.

Où puis-je trouver le manuel d'utilisation du Vimar 14849.SL ?

Le manuel d'utilisation du Vimar 14849.SL peut généralement être trouvé sur le site officiel de Vimar ou inclus dans l'emballage du produit.

Comment résoudre un problème de connexion avec le Vimar 14849.SL ?

Vérifiez d'abord toutes les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, essayez de réinitialiser le produit selon les instructions du manuel.

Le Vimar 14849.SL est-il compatible avec d'autres appareils ?

La compatibilité du Vimar 14849.SL dépend de l'application spécifique et des autres appareils que vous utilisez. Consultez le manuel ou le site Web de Vimar pour plus d'informations.

Que faire si le Vimar 14849.SL ne fonctionne pas après l'installation ?

Si le produit ne fonctionne pas, vérifiez que l'alimentation est correctement connectée et que toutes les étapes d'installation ont été suivies. Si le problème persiste, contactez le service client de Vimar.

MODE D'EMPLOI 14849.SL Vimar

Écran tactile monochromatique pour le contrôle et la commande locale, standard KNX - 3 modules

Dispositif à écran tactile à utiliser dans l'installation d'automatisation pour la commande de l'éclairage, des volets roulants, du chauffage et des scénarios. La configuration de l'écran tactile s'effectue au moyen du logiciel Configurator Touch Screen KNX en reliant l'interface 01998. U au connecteur spécial situé au dos du dispositif. L'écran tactile peut être installé indifféremment tant en position horizontale qu'en position verticale.

Tension nominale d'alimentation: BUS 30 V c. c. SELV Absorption : 42 mA Bones: bus TP - Fonctions réalisables : - interrupteur ON/OFF (allumage/extinction éclairage) - commande pour volets roulants - commande pour régulateur (réglage éclairage) - contrôle CHAUFFAGE - activation scenarios - jusqu'à 3 pages (écrans) configurable pour le contrôle d'une pièce

Configuration.

L'opération de configuration de l'écran tactile est effectuée en utilisant le logiciel Configurateur Touch Screen KNX et l'interface de programmation 01998. À l'aide de la base de données du projet ETS qui a permis de configurer l'instantiation, on sélectionnera les fonctions (groupes, scénarios etc.) que l'on desire commander au moyen de l'écran tactile.

Pour tous les détails, voir le manuel du logiciel Configurateur Touch Screen KNX.

Toutes les bases de données ETS à jour peuvent être téléchargées depuis la section du site www.vimar.com.

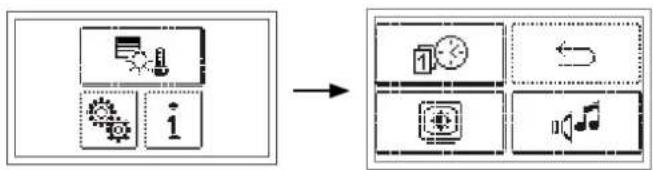

Une fois que l'écran tactile a été configuré au moyen du Configurateur Touch Screen KNX, la page initiale est visualisée et en touchant l'icone on accede au menu des programmations.

-Programmation date et heures

En touchant l'icône, il est possible d'effectuer le réglage de l'heure et de la date visualisées. Les icônes étaient de programmer la valeur clignotante jusqu'à l'heure et le jour, le mois et l'année voulus ; confirmer en touchant l'icône.

- Configuration rétroéclairage et contraste de l'afficheur

En touchant l'icone, l'écran affiche la page qui permet de régler le rétroéclairage et le contraste de l'afficheur.

Well-contact plus

VUE FRONTALE.

RACCORDEMENTS.

La programmation se fait en maintenant le doigt sur les icônes bt -- jusqu'à atteindre le niveau voulu ; confirmer avec Configuration signalisation acoustique

Au moyen de l'icône, il est possible d'activer ou de désactiver la signalisation acoustique (bip) qui accompagne le toucher des icônes affichées sur l'écran tactile.

Gestion des commandes

À partir du menu principal, en touchant l'icone, les dispositifs configurés dans les pièces contrôlées par l'écran tactile. Les icones visualisées dépendront de l'association aux commandes effectuée via le logiciel Configurator Touch Screen KNX; par exemple:

Informations

À partir du menu principal, en touchant l'icône, on visualise la page qui indique la version du logiciel et les principales caractéristiques de l'écran tactile.

Règles d'installation.

Le circuit doit être réalisé conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays d'installation des produits.
