Type de produit	Interrupteur tactile mural pour système By-me
Marque	Vimar
Modèle	R21512.1.B
Catégorie	Interrupteur tactile mural
Alimentation	BUS 29 V, absorption 42 mA
Écran	Écran tactile couleurs full flat
Fonctions principales	Interrupteur ON/OFF, commande stores, régulateur d'éclairage, activation de scénarios, contrôle climat, diffusion sonore, visualisation absorption des charges
Configuration	Jusqu'à 5 pages configurables pour le contrôle d'une ambiance
Entrée capteur	1 entrée pour capteur de température (compatible avec art. 20432-19432-14432-02965.1)
Installation	Environnement SELV uniquement, hauteur recommandée 150 cm du sol, position horizontale ou verticale
Compatibilité	Centrales By-me 3 modules version 1.0 et suivantes, thermostats version 5.0 et suivantes, EasyTool Professional version 1.6 et suivantes
Dimensions estimées	85 x 85 x 10 mm (estimation basée sur produits similaires)
Poids estimé	150 g
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou solvants.
Sécurité	Installation par personnel qualifié conformément aux réglementations locales. Contient des traces de plomb (REACH). Ne pas utiliser pour détection d'intrusion.
Pièces détachées et réparabilité	Aucune pièce détachable disponible. En cas de dysfonctionnement, contacter un service agréé.
Informations générales	Conforme à la directive DEEE. Produit en fin de vie doit être recyclé séparément.
Nombre de pages configurables	Jusqu'à 5 pages
Langue de la notice	Français (notice PDF téléchargeable)
Garantie	Consulter les conditions générales de Vimar

FOIRE AUX QUESTIONS - R21512.1.B Vimar

Comment installer l'interrupteur tactile Vimar R21512.1.B ?

L'installation doit être réalisée par un personnel qualifié. L'appareil se monte sur un circuit By-me, à une hauteur recommandée de 150 cm du sol, en position horizontale ou verticale. Assurez-vous que l'environnement est SELV (très basse tension de sécurité).

Quelles sont les dimensions de l'interrupteur ?

Les dimensions exactes ne sont pas fournies dans la notice, mais pour un produit similaire de la gamme, on estime environ 85 x 85 x 10 mm.

Comment configurer l'appareil ?

La configuration se fait via le logiciel EasyTool Professional (version 1.6 ou supérieure) et l'interface de programmation 01998. Téléchargez la base de données depuis la centrale By-me et sélectionnez les fonctions souhaitées.

Quelles fonctions l'interrupteur peut-il contrôler ?

Il peut commander l'éclairage (ON/OFF, gradation), les stores, le chauffage/climatisation, les scénarios, la diffusion sonore et afficher la consommation électrique si l'installation est équipée d'un contrôle de charges.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants liquides qui pourraient endommager l'écran.

L'appareil est-il compatible avec tous les systèmes By-me ?

Il est compatible avec les centrales By-me 3 modules version 1.0 et suivantes, les thermostats version 5.0 et suivantes, et le logiciel EasyTool Professional version 1.6 et suivantes.

Que faire si l'écran ne répond plus ?

Vérifiez l'alimentation BUS (29V). Si le problème persiste, essayez de redémarrer le système By-me. Si rien ne fonctionne, contactez un installateur agréé Vimar.

Puis-je installer l'appareil en extérieur ?

Non, l'appareil est conçu pour une installation intérieure uniquement, dans un environnement SELV. Il ne doit pas être exposé à l'humidité ou à des températures extrêmes.

Comment réinitialiser l'interrupteur ?

La notice ne mentionne pas de procédure de réinitialisation. En cas de besoin, il est recommandé de contacter le support technique Vimar.

Où puis-je télécharger la notice complète ?

La notice au format PDF est disponible gratuitement sur le site notice-facile.com pour le modèle R21512.1.B de Vimar.

MODE D'EMPLOI R21512.1.B Vimar

Écran tactile couleurs full flat pour le contrôle et la commande, 1 entrée pour capteur de température - 8 modules.

Dispositif touch screen à utiliser sur le circuit d'automation By-me pour la commande des éclairages, rideaux, climat, scénarios et diffusion sonore. Le dispositif permet en outre, si l'installation est équipée d'un contrôle de charges, la visualisation de l'état des charges. Le dispositif a également, permet la connexion d'un capteur de température extérieure (art. 20432-19432-14432-02965.1). Il ne gère pas le système de détection d'intrusion.

Le touch screen peut être installé indifféremment tant en position horizontale qu'en position verticale.

Il est recommandé d'installer l'appareil à une hauteur de 150 cm du sol.

Caractéristiques

• Tension nominale d'alimentation: BUS 29 V
• Absorption: 42 mA
• Bornes:

- bus TP

- Entrée pour capteur de température

• Fonctions réalisables:
• interrupteur ON/OFF (allumage/extinction éclairage)
• commande pour stores
• commande pour régulateur (réglage éclairage)
• activation des situations
• contrôle Climat
• contrôle diffusion sonore
• visualisation absorption des charges (contrôles des charges)
• jusqu'à 5 pages (écrans) configurables pour le contrôle d'une ambiance
• L'écran tactile doit être installé uniquement dans un environnement SELV
• Compatible avec :
• centrales By-me 3 modules d'encastrement vers. 1.0 et suivantes
• thermostats vers. xxxxxxxxx5.0 et suivantes
• EasyTool Professional vers. 1.6 et suivantes

Configuration.

L'opération de configuration du touch screen se fait en utilisant le logiciel EasyTool Professional et l'interface de programmation 01998; au travers de la base de données téléchargée à partir de la centrale By-me avec laquelle est configurée l'installation, on sélectionnera les fonctions (groupes, scénarios etc.) que l'on désire commander par le touch screen. Pour tous les détails, voir la section du manuel du logiciel EasyTool Professional. À la fin de la programmation par EasyTool Professional, configurer le touch screen sur l'installation By-me. Pour tous les détails techniques, voir le manuel d'instructions du système By-me fourni avec la centrale.

Règles d'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

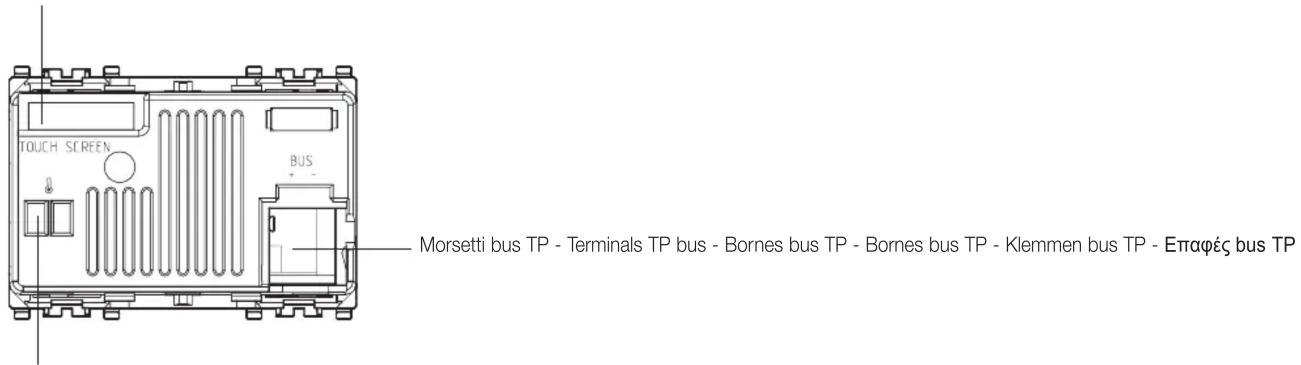

Connecteur PIN-STRIP pour 01998 - Connecteur PIN-STRIP 01998

Verbinder PIN-STRIP 01998 - Couvekteurças PIN-STRIP 01998

Morsetti per sensore di temperatura - Input for temperature sensor - Entrée pour capteur de température
