Type de produit	Commande vocale pour maison connectée
Marque	Vimar
Modèle	R21512.1.BN
Tension d'alimentation	BUS 29 V
Courant absorbé	42 mA
Bornes	Bus TP, entrée pour capteur de température
Fonctions principales	Interrupteur ON/OFF, commande stores, régulateur éclairage, activation de scénarios, contrôle climat, diffusion sonore, visualisation absorption des charges, jusqu'à 5 pages configurables
Orientation d'installation	Horizontale ou verticale au choix
Hauteur d'installation recommandée	150 cm du sol
Compatibilité	Centrales By-me 3 modules, thermostats version 5.0+, EasyTool Professional 1.6+
Configuration	Logiciel EasyTool Professional et interface 01998
Environnement d'installation	Uniquement en environnement SELV
Matériau	Contient des traces de plomb (conformité REACH)
Élimination	Collecte séparée (DEEE)
Sécurité	Installation par personnel qualifié, environnement SELV

FOIRE AUX QUESTIONS - R21512.1.BN Vimar

Comment configurer l'écran tactile ?

La configuration s'effectue via le logiciel EasyTool Professional et l'interface de programmation 01998. Vous devez sélectionner les fonctions souhaitées dans la base de données téléchargée depuis la centrale By-me. Pour plus de détails, consultez le manuel du logiciel.

Puis-je installer l'appareil moi-même ?

L'installation doit être confiée à un personnel qualifié conformément aux dispositions en vigueur. L'appareil doit être installé uniquement en environnement SELV.

Quelles sont les fonctions disponibles ?

Les fonctions incluent : interrupteur ON/OFF, commande stores, régulateur d'éclairage, activation de scénarios, contrôle climat, diffusion sonore, visualisation de l'absorption des charges, et jusqu'à 5 pages configurables.

L'appareil est-il compatible avec mon installation By-me ?

Il est compatible avec les centrales By-me 3 modules version 1.0 et suivantes, les thermostats version 5.0 et suivantes, et EasyTool Professional version 1.6 et suivantes.

Que faire si l'écran ne répond pas ?

Vérifiez d'abord l'alimentation BUS (29 V). Si le problème persiste, réinitialisez l'appareil via le logiciel EasyTool Professional. Contactez un professionnel si nécessaire.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Débranchez l'alimentation avant tout nettoyage.

L'appareil détecte-t-il les intrusions ?

Non, cet appareil ne gère pas le système de détection d'intrusion. Il est destiné au contrôle des éclairages, stores, climat, scénarios et diffusion sonore.

Quelle est la consommation électrique ?

L'appareil consomme 42 mA sous une tension de 29 V BUS.

Puis-je utiliser l'appareil en extérieur ?

Non, l'appareil doit être installé uniquement en environnement SELV à l'intérieur. Il n'est pas conçu pour une utilisation en extérieur.

Où trouver le manuel complet ?

Le manuel complet est disponible gratuitement en téléchargement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI R21512.1.BN Vimar

Écran tactile couleurs full flat pour le contrôle et la commande, 1 entrée pour capteur de température - 8 modules.

Dispositif touch screen à utiliser sur le circuit d'automation By-me pour la commande des éclairages, rideaux, climat, scénarios et diffusion sonore. Le dispositif permet en outre, si l'installation est équipée d'un contrôle de charges, la visualisation de l'état des charges. Le dispositif a également, permet la connexion d'un capteur de température extérieure (art. 20432-19432-14432-02965.1). Il ne gère pas le système de détection d'intrusion.

Le touch screen peut être installé indifféremment tant en position horizontale qu'en position verticale.

Il est recommandé d'installer l'appareil à une hauteur de 150 cm du sol.

Caractéristiques

• Tension nominale d'alimentation: BUS 29 V
• Absorption: 42 mA
• Bornes:

- bus TP

- Entrée pour capteur de température

• Fonctions réalisables:
• interrupteur ON/OFF (allumage/extinction éclairage)
• commande pour stores
• commande pour régulateur (réglage éclairage)
• activation des situations
• contrôle Climat
• contrôle diffusion sonore
• visualisation absorption des charges (contrôles des charges)
• jusqu'à 5 pages (écrans) configurables pour le contrôle d'une ambiance
• L'écran tactile doit être installé uniquement dans un environnement SELV
• Compatible avec :
• centrales By-me 3 modules d'encastrement vers. 1.0 et suivantes
• thermostats vers. xxxxxxxxx5.0 et suivantes
• EasyTool Professional vers. 1.6 et suivantes

Configuration.

L'opération de configuration du touch screen se fait en utilisant le logiciel EasyTool Professional et l'interface de programmation 01998; au travers de la base de données téléchargée à partir de la centrale By-me avec laquelle est configurée l'installation, on sélectionnera les fonctions (groupes, scénarios etc.) que l'on désire commander par le touch screen. Pour tous les détails, voir la section du manuel du logiciel EasyTool Professional. À la fin de la programmation par EasyTool Professional, configurer le touch screen sur l'installation By-me. Pour tous les détails techniques, voir le manuel d'instructions du système By-me fourni avec la centrale.

Règles d'installation.

L'installation doit être confiée à des personnel qualifiés et exécutée conformément aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays concerné.

Règlement REACH (EU) n° 1907/2006 – art. 33. Le produit pourrait contenir des traces de plomb.

DEEE - informations pour les utilisateurs

Le symbole du caisson barré, là où il est reporté sur l'appareil ou l'emballage, indique que le produit en fin de vie doit être collecté séparément des autres déchets. Au terme de la durée de vie du produit, l'utilisateur devra se charger de le remettre à un centre de collecte séparée ou bien au revendeur lors de l'achat d'un nouveau produit. Il est possible de remettre gratuitement, sans obligation d'achat, les produits à éliminer de dimensions inférieures à 25 cm aux revendeurs dont la surface de vente est d'au moins 400 m². La collecte séparée appropriée pour l'envoi successif de l'appareil en fin de vie au recyclage, au traitement et à l'élimination dans le respect de l'environnement contribue à éviter les effets négatifs sur l'environnement et sur la santé et favorise le réemploi et/ou le recyclage des matériaux dont l'appareil est composé.

Connecteur PIN-STRIP pour 01998 - Connecteur PIN-STRIP 01998

Verbinder PIN-STRIP 01998 - Couvekteurças PIN-STRIP 01998

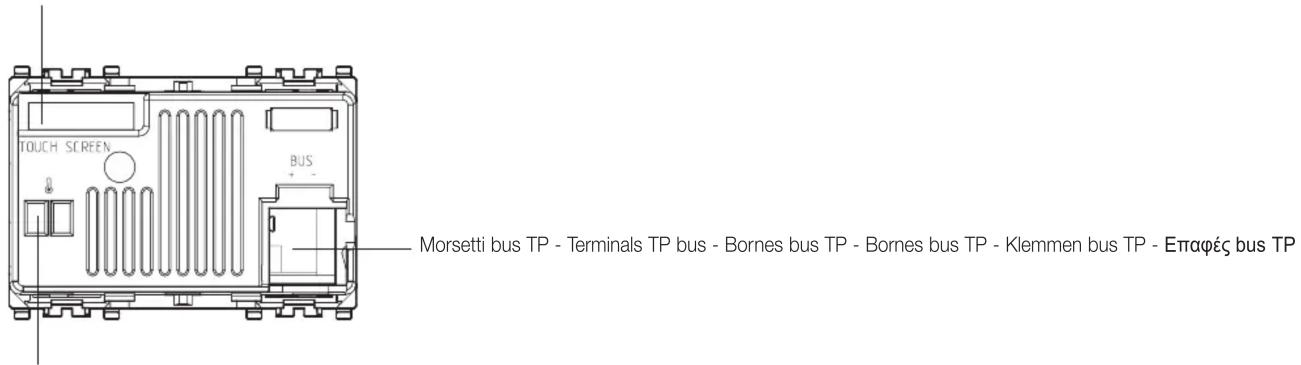

TOUCH SCREEN BUS Morsetti bus TP - Terminals TP bus - Bornes bus TP - Bornes bus TP - Klemmen bus TP - Επαφές bus TP

Morsetti per sensore di temperatura - Input for temperature sensor - Entrée pour capteur de température
