Type de produit	Commande vocale pour maison connectée / Écran tactile
Marque	Vimar
Modèle	21849.1.BN
Tension nominale d'alimentation	BUS 30 V c.c. SELV
Absorption	42 mA
Fonctions principales	Interrupteur ON/OFF, commande pour stores, commande pour régulateur (gradation), contrôle climat, activation de scénarios
Nombre de pages configurables	Jusqu'à 5 pages (écrans) pour le contrôle d'une ambiance
Connexion bus	Bornes bus TP (KNX)
Entrée pour capteur de température	Oui, pour capteur extérieur (art. 20432-19432-14432-02965.1)
Hauteur d'installation recommandée	150 cm du sol
Orientation d'installation	Horizontale ou verticale
Configuration	Via logiciel Configurateur Touch Screen KNX et interface de programmation 01998
Logiciel de projet	ETS (base de données du projet)
Règles d'installation	Respecter les dispositions régulant l'installation du matériel électrique en vigueur dans le pays
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits agressifs.
Sécurité	Installation par un professionnel qualifié. Respecter les normes électriques locales.
Pièces détachées et réparabilité	Contacter le service après-vente Vimar pour toute réparation ou pièce détachée.
Informations générales	Écran tactile couleurs full flat. Utilisé sur circuit d'automation pour commande d'éclairages, rideaux, climat et scénarios.

FOIRE AUX QUESTIONS - 21849.1.BN Vimar

Comment configurer l'écran tactile Vimar 21849.1.BN ?

La configuration s'effectue à l'aide du logiciel Configurateur Touch Screen KNX et de l'interface de programmation 01998. Vous devez également utiliser la base de données du projet ETS pour sélectionner les fonctions (groupes, scénarios, etc.).

Peut-on installer l'écran tactile en position verticale ?

Oui, l'écran tactile peut être installé indifféremment en position horizontale ou verticale.

Quelle est la hauteur d'installation recommandée ?

Il est recommandé d'installer l'appareil à une hauteur de 150 cm du sol.

Quelles sont les fonctions réalisables avec cet appareil ?

Les fonctions incluent : interrupteur ON/OFF (éclairage), commande pour stores, commande pour régulateur (gradation), contrôle Climat et activation de scénarios.

Combien de pages peut-on configurer ?

Vous pouvez configurer jusqu'à 5 pages (écrans) pour le contrôle d'une ambiance.

L'écran tactile dispose-t-il d'une entrée pour capteur de température ?

Oui, l'appareil permet la connexion d'un capteur de température extérieure (articles compatibles : 20432, 19432, 14432, 02965.1).

Quelle est la tension d'alimentation de l'appareil ?

La tension nominale d'alimentation est de 30 V c.c. SELV via le bus KNX. L'absorption est de 42 mA.

Comment nettoyer l'écran tactile ?

Utilisez un chiffon sec et doux pour nettoyer l'écran. N'utilisez pas de produits agressifs ou abrasifs.

Que faire si l'écran tactile ne répond plus ?

Vérifiez d'abord les connexions du bus KNX et l'alimentation. Si le problème persiste, consultez la notice ou contactez le service après-vente Vimar.

Puis-je installer l'appareil moi-même ?

L'installation doit être effectuée par un professionnel qualifié et dans le respect des normes électriques en vigueur dans votre pays.

MODE D'EMPLOI 21849.1.BN Vimar

Écran tactile couleurs full flat pour le contrôle et la commande, well-contact plus, 1 entrée pour capteur de température - 8 modules.

Dispositif touch screen à utiliser sur le circuit d'automation pour la commande des éclairages, rideaux, climat et scénarios. La configuration de l'écran tactile s'effectue au moyen du logiciel Configurateur Touch Screen KNX en reliant l'interface 01998 au connecteur spécial situé au dos du dispositif. Le dispositif a également, permet la connexion d'un capteur de température extérieure (art. 20432-19432-14432-02965.1).

L'écran tactile peut être installé indifféremment tant en position horizontale qu'en position verticale.

Il est recommandé d'installer l'appareil à une hauteur de 150 cm du sol.

Caractéristiques

• Tension nominale d'alimentation: BUS 30 V c. c. SELV • Absorption: 42 mA
• Bornes:
• bus TP
• Entrée pour capteur de température
• Fonctions réalisables:
• interrupteur ON/OFF (allumage/extinction éclairage)
• commande pour stores
• commande pour régulateur (réglage éclairage)
• contrôle Climat
• activation situations
• jusqu'à 5 pages (écrans) configurables pour le contrôle d'une ambiance

Configuration.

L'opération de configuration de l'écran tactile est effectuée en utilisant le logiciel Configurateur Touch Screen KNX et l'interface de programmation 01998; au moyen de la base de données du projet ETS qui a permis de configurer l'installation, on sélectionnera les fonctions (groupes, scénarios etc.) que l'on désire commander au moyen de l'écran tactile.

Pour tous les détails, voir le manuel du logiciel Configurateur Touch Screen KNX.

Règles d'installation.

L'installation doit être effectuée dans le respect des dispositions régulant l'installation du matériel électrique en vigueur dans le pays d'installation des produits.

Connecteur PIN-STRIP pour 01998 - Verbinder PIN-STRIP 01998

Connecteur PIN-STRIP pour 01998 - Connecteur PIN-STRIP 01998

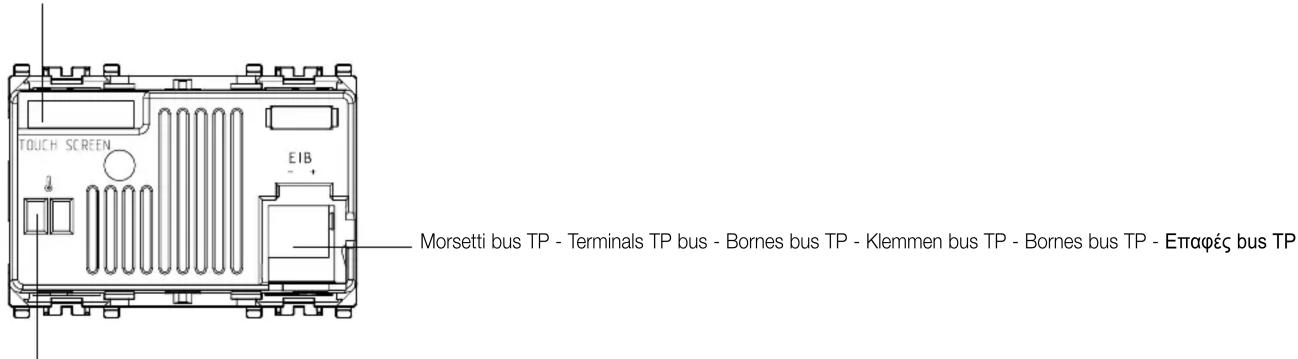

TOUCH SCREEN EIB Morsetti bus TP - Terminals TP bus - Bornes bus TP - Klemmen bus TP - Bornes bus TP - Επαφές bus TP

Morsetti per sensore di temperatura - Input for temperature sensor - Entrée pour capteur de température
