| Type de produit | Enceinte de moyenne portée à très haut niveau SPL, 2 voies, satellite compact et directif |
| Modèle | CM9 |
| Marque | Martin (Mach Speakers A/S) |
| Dimensions (H x L x P) | 70 x 34,9 x 33,8 cm |
| Poids net | 25 kg |
| Puissance admissible IEC268 | 600 W |
| Puissance admissible en crête | 2400 W |
| Sensibilité 1W/1m | 99 dB |
| SPL max nominal / crête | 127 dB / 133 dB |
| Réponse en fréquence (±3 dB) | 70 Hz - 20 kHz |
| Angle de dispersion (H x V) | 90° x 60° |
| Impédance nominale | 4 Ohms |
| Amplification recommandée | 800 W sous 4 Ohms |
| Transducteurs | 2 woofers de 8", compression de 1" avec pavillon orientable |
| Connectique | 2 x Speakon NL4 et barrette de connecteurs à vis |
| Points d'accroche | 18 points dont 4 réglables verticalement (pas M10) |
| Accroche fournie | Lyre en U et lyre Spider montée |
| Finition | Noir ou blanc, revêtement SafeCoat ; autres couleurs en option |
| Grille | Acier de 2 mm avec mousse |
| Pavillon orientable | Oui, rotation de 90° pour passage horizontal à vertical |
| Protection du pavillon | Circuit de protection thermique (augmente l'impédance en cas de surcharge) |
| Peinture possible | Oui, avec préparation spécifique (dégraissage, apprêt, peinture) |
| Entretien | Grille amovible, maintenance des haut-parleurs et filtre accessible |
| Sécurité | Élingue de sécurité obligatoire entre l'enceinte et le mur ; tous les points d'accroche M10 |
| Garantie | Contacter le revendeur local ou Mach Speakers A/S |
| Pièces détachées | Disponibles via revendeur ou usine (Mach Speakers A/S, Danemark) |
FOIRE AUX QUESTIONS - CM9 MARTIN
Questions des utilisateurs sur CM9 MARTIN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Haut-parleur au format PDF gratuitement ! Retrouvez votre notice CM9 - MARTIN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CM9 de la marque MARTIN.
MODE D'EMPLOI CM9 MARTIN
Lisez attentivement ce manuel avant de débuter toute installation du produit.
Tous les efforts possibles ont été entrepris pour s'assurer de l'exactitude de ces instructions. Mach Speakers A/S ne peut être tenue responsable d'aucun dommage ou dégât causé directement ou non par ces instructions de montage. Le contenu de ce document peut être modifié à tout moment sans préavis. Mach Speakers A/S n'offre aucune garantie d'aucune sorte quant à ces instructions.
Tous droits réservés. Aucun extrait de ce manuel ne peut être produit sous quelle forme ou par quel moyen que ce soit, sans permission expressement écrite de Mach Speakers A/S, Danemark
Mach Speakers A/S • Perspektivej 2 • 9900 Fredrikshavn • Danemark TEL: +45 72 15 08 52 • Fax: +45 98 43 14 15 • e-mail: Mach-Service@martin.dk
Table des matières
Introduction 3 La gamme C 4 Contenu de l'emballage 4 Description de la gamme C 5 Installation 6 Points d'accroche sur l'enceinte 6 Lires d'accroche 7 Comment installer une enceinte de la gamme C sur le support mural 8 Installation de la gamme C avec une lire en U 10 Accroche des enceintes avec les vis à œils 11 Pavillon orientable 12 Protection du pavillon 12 Connexion 13 Comment connecter un cable HP à la barrette de connecteurs 13 Comment fixer l'リング de sécurité 13 Connexion à l'amplificateur 14 Cables 14 Connexion simple 14 Connexion en parallèle 15 Peinture de l'enceinte 16 Maintenance des enceintes 17 Comment retirer la grille 17 Comment changer les moteurs et les woofers 17 Comment démonter la lire Spider 17 Comment retirer la plaque de connectique 17 Comment changer le filtre 17 Données techniques 18 Specifications CN7 18 Specifications CN8 19 Specifications CM7 20 Specifications CM9 21 Garantie 22 Déclaration de conformité 22 Pièces détachées 23 Gamme CI 24

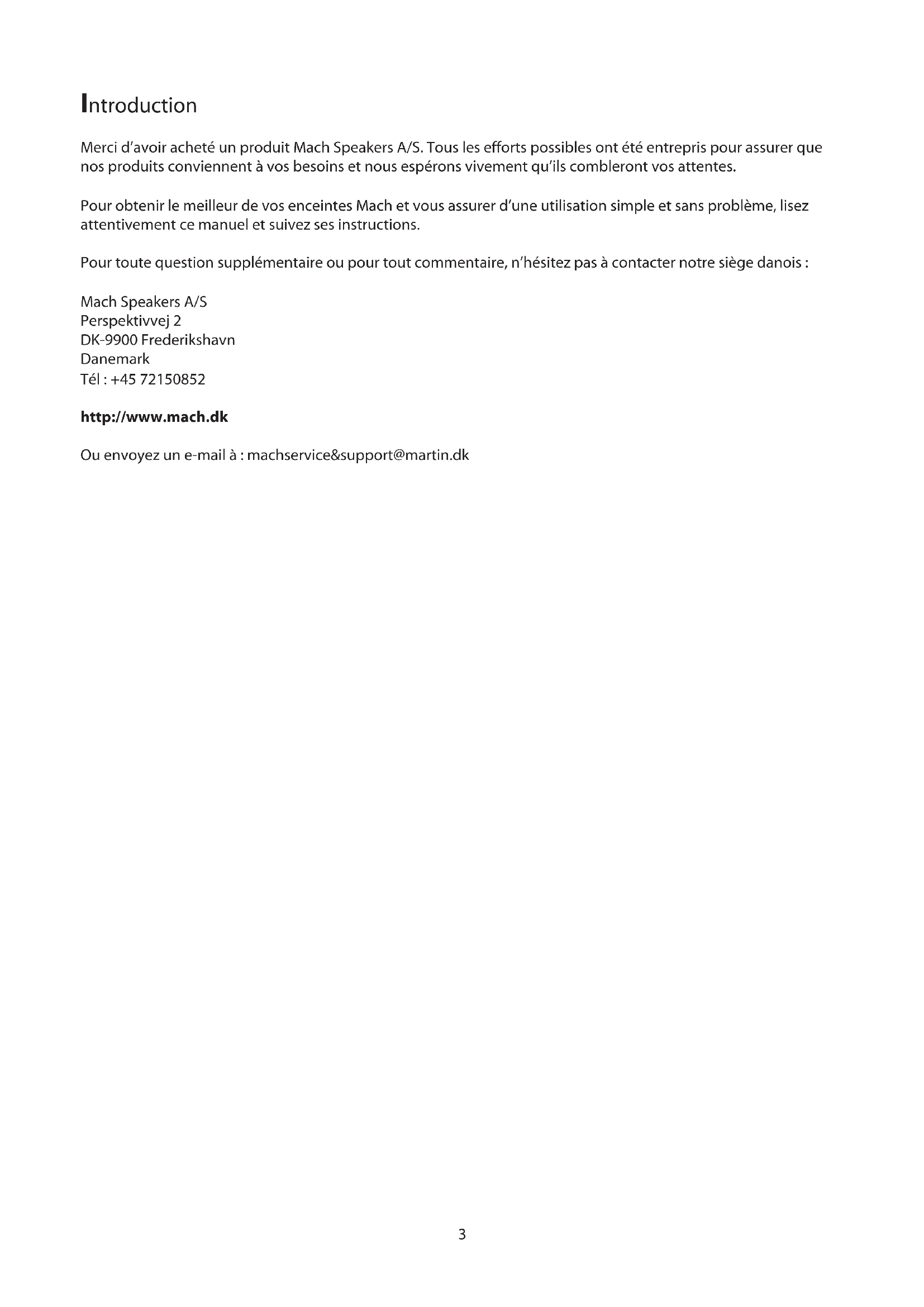

Merci d'avoir acheté un produit Mach Speakers A/S. Tous les efforts possibles ont été entreprises pour assurer que nos produits conviennent à vos besoins et nous espérons vivement qu'ils combleront vos attentes.
Pour obtenir le meilleur de vos enceintes Mach et vous assurer d'une utilisation simple et sans problème, lisez attentivement ce manuel et suivez ses instructions.
Pour toute question supplémentaire ou pour tout commentaire, n'hésitez pas à contacter notre siège danois :
Mach Speakers A/S
Perspektivej 2
DK-9900 Frederikshavn
Danemark
Tel: +45 72150852
http://www.mach.dk
Ou envoyez un e-mail à : machservice&support@martin.dk
La gamme C est conçue spécifiquement pour les installations professionnelles en tant que solution de diffusion de haute qualité, ultra polyvalente. Elle est livrée avec une lyre ou des vis à œils dans un seul colis.
Les enceintes ont été conçues pour vous proposer à la fois un design attractif et une solution d'accroche simple.
Un soin particulier a été pris pour qu'un minimum d'outillage (et de temps) soit nécessaire pour la mise en place et le réglage.
La gamme C est conçue pour les installations générales telles que restaurants, night-clubs, salles de travail, théâtres, auditorium, etc. Pour couvrir toutes les exigences de chaque installation, la gamme se compose de différents modèles, de l'enceinte compacte 2 voies de proximité jusqu'au sub ultra large pour night-clubs.
Toute la gamme C est fabriquée à partir des mêmes matériaux et construite pour des applications demandant la robustesse attendue dans un milieu professionnel.
Toutes les têtes sont conçues à partir de profilés en aluminium extrudé pour vous proposer la plus grande solidité. Ces profilés permettent également la mise en œuvre de la toute nouvelle lyre Spider-bracket qui rend l'installation de la gamme C encore plus simple que n'importe quel autre modèle concurrent.
Pour assouplir encore plus la phase de montage, chaque tête dispose de 14 points d'accroche en plus des 4 réglables et des 4 sur la lyre Spider.
Vous découvrirez aussi très rapidement la flexibilité de la double connectique Speakon NL-4 et connecteurs à vis pour les montages muraux, ainsi que la résistance du revêtement Mach Safecoat contre les éraflures.

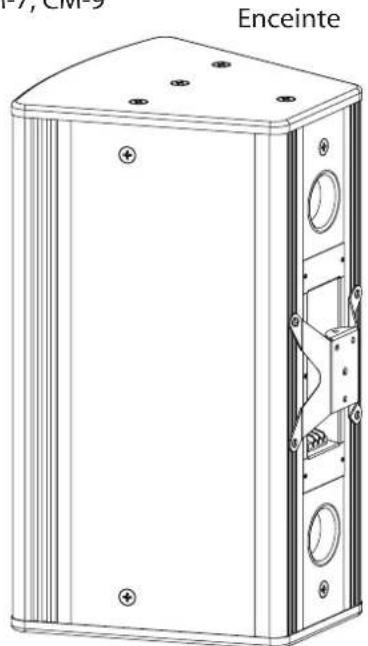

Contenu de l'emballage
La gamme Mach C est livrée dans un package complet qui doit contenir les éléments suivants :
1 Enceinte 1 Lyre Spider (montée sur l'enceinte) 1 Lyre en U pour enceintes CN-7, CN-8, CM-7, CM-9 1 Manuel 1 Connecteur Speakon
La gamme est divisée en trois groupes de produits :
- CN Enceintes de proximité (Near-field) large bande pour applications de niveau SPL modéré où une qualité de son optimale est requise dans les niveaux de pressions faibles à moyens, tout en conservant une large dispersion.
- CM Enceintes de moyenne portée (Medium-throw) satellites et large bande pour applications à haut niveau SPL où une qualité de son optimale est requise dans les niveaux de pression moyens à élevés, concentrés sur une dispersion moyenne ou plus directive. CW Sub dédié pour renforcer les séries CN et CM.
Afin d'illustrer la différence entre CN et CM, considérez les deux applications typiques ci-dessous :
- Un petit club disposant d'un grand bar, d'une zone d'animation et d'une petite piste, bas de plafond.
- Un club de taille moyenne avec une grande piste de danse ceinturée par des zones de fauteuils, avec de hauts plafonds et un DJ live.
Dans le premier cas, la solution idéale est une distribution de diffusion très contrôlée, adaptée à un son chaud de haute qualité dans les niveaux SPL bas et moyens, à partir d'enceintes de petite taille, mais gardant une réserve de puissance pour les moments les plus dansants. Ce système fonctionnera typiquement entre 30 et 80% de sa puissance maximale.
Dans l'autre cas, un son propre à haut niveau SPL, complet, avec une distorsion minimale et des composants endurants est absolument nécessaire. Un son propre dans les bas niveaux SPL est moins nécessaire puisque le système fonctionnera plus souvent aux alentours de 100% de sa puissance maximale.
Dans la plupart des salles, la solution idéale est un mix entre systèmes CN et CM, selon les zones à couvrir. La gamme C permet la mise en place de telles solutions personnalisées pour la plupart des demandes des clients.
Installation
L'enceinte Mach de la série C que vous venez d'acquérir est l'un des produits les plus polyvalents du marché et tous les efforts possibles ont été entrepris pour en faciliter l'installation. Les différentes options sont listées ci-dessous.

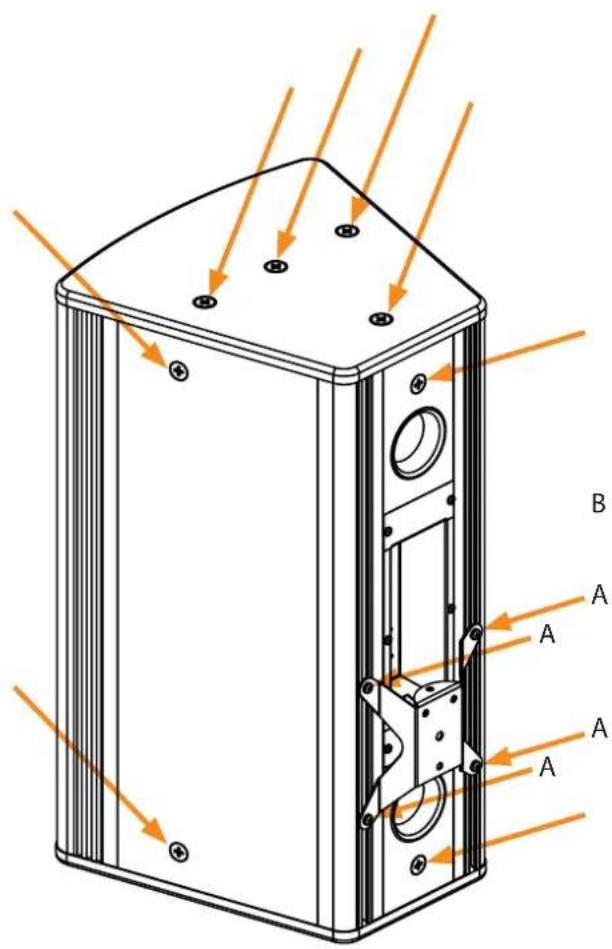

Points d'accroche sur l'enceinte.
Les points d'accroche des têtes CN et CM sont illustrés ci-dessous.
Vue de côté Vue de dessous
Au total, l'enceinte dispose de 18 points d'accroche dont 4 sont régibles verticalement (A) sur toute la hauteur de l'enceinte. En plus de ces points, l'enceinte est équipée de 4 points de fixation pour le système de lyre Spider qui peuvent également être utilisés pour des vis à yeux ou pour une accroche murale personnalisée (B).

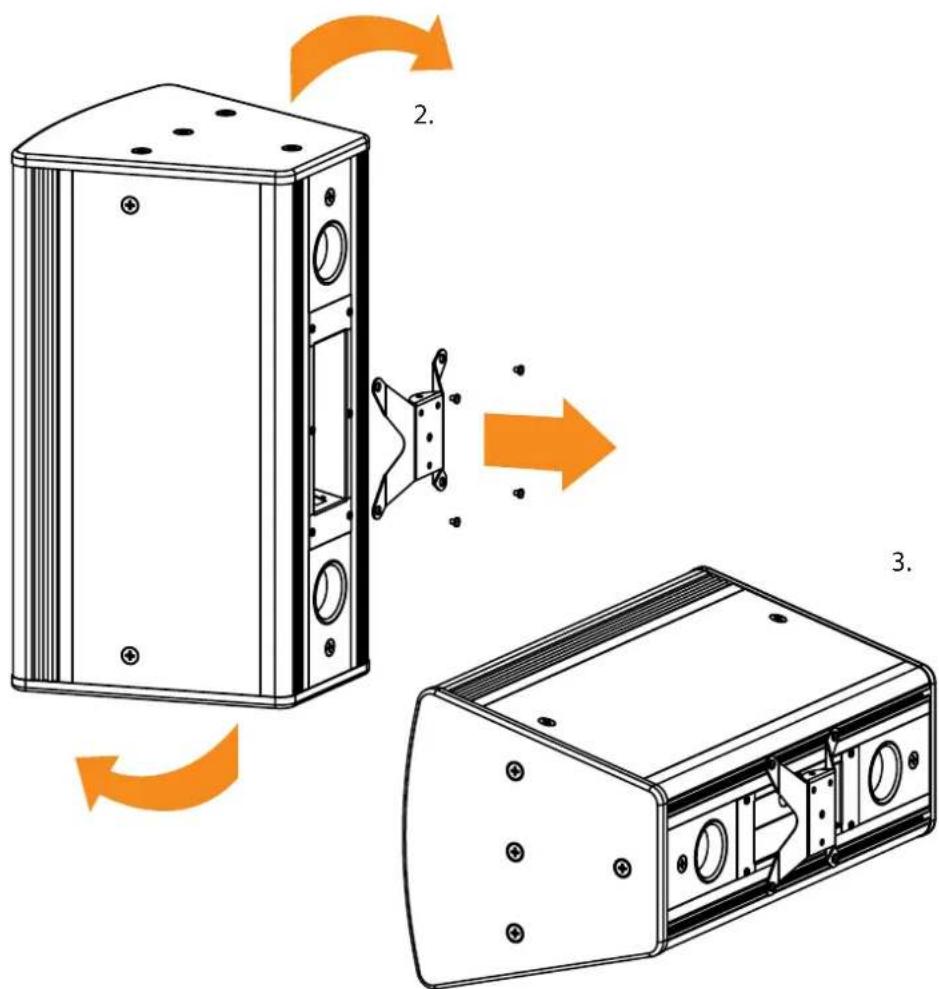

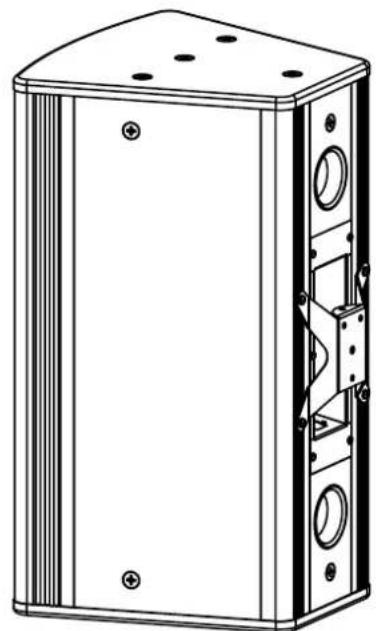

Lires d'accroche

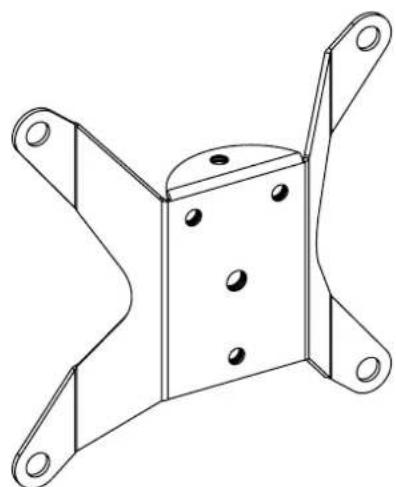

Toutes les têtes CN et CM sont livrées avec la toute nouvelle lyre SIDER illustrée ci-dessous.
Elle peut être installée verticalement ou horizontalement, selon la direction à donner à l'enceinte et permet un montage rapide sur le support mural avec un minimum de temps et d'effort.
Comment installer une enceinte de la gamme c sur le support mural
La gamme C dispose d'un support mural optionnel qui représente une solution optimale pour toutes les accroches murales ou sous plafond.

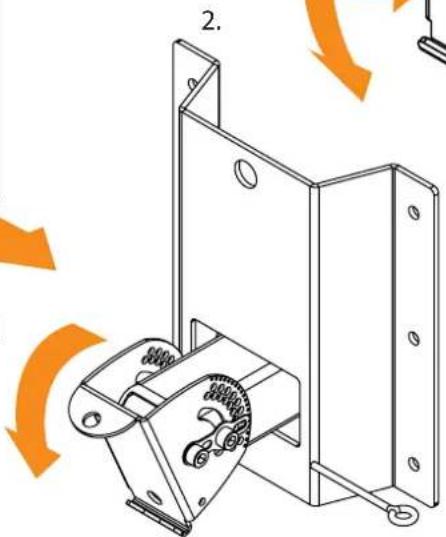

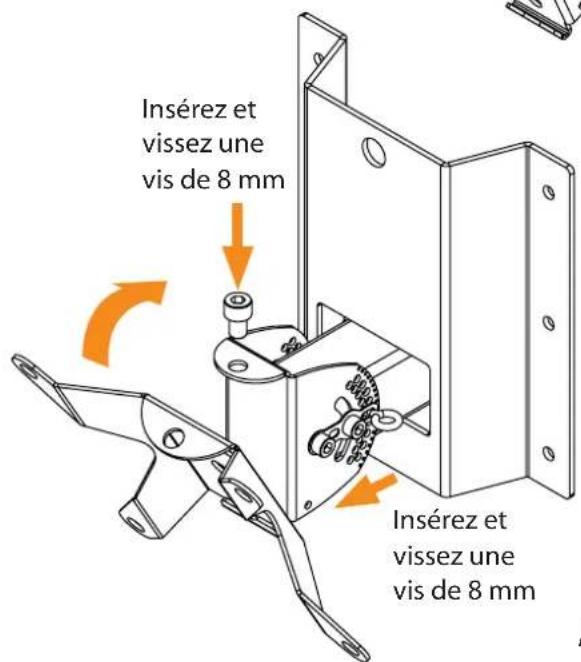

Réglage de l'angle.
Desserrez le serrage d'angle vertical, retirez la clavette et régalez l'angle vertical. Replacez la clavette et resserrez. Ajustez l'axe horizontal et resserrez la vis située sous le bras.
Vis de serrage de l'axe vertical
Vis de serrage de l'axe horizontal
Montage de la lyre Spider illustrée sans l'enceinte
Pour monter une tête CN ou CM sur un mur, suivez la procédure ci-dessous :
- Choisissez la position correcte contre le mur et marquez la position de la base de la lyre
- Placez la lyre à plat contre le mur à l'endroit que vous avez marqué
- Marquez chaque perçage avec un crayon
- Retirez la lyre
- Percez les trous de diamètre et profondeur adaptés aux chevilles à poser
- Posez les chevilles
- Positionnez la lyre de manière à aligner les perçages avec les chevilles
- Fixez la lyre aux 4 coins en serrant légèrement les vis
- Alignez la lyre horizontalement
- Insérez les deux dernières vis et vissez les 6 vis correctement. Cette lyre est conçue pour une enceinte d'un poids inférieur ou égal à 40 kg.
Le support mural est extrêmement souple d'utilisation et permet des réglages très précis.
Montage mural
Horizontal
Vertical
Montage sous plafond
Horizontal
Vertical

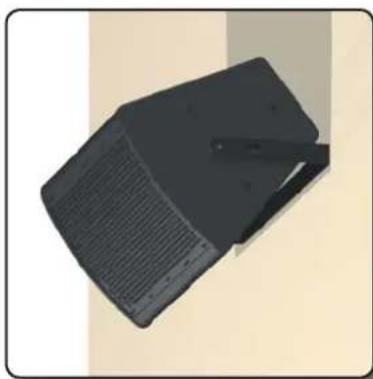

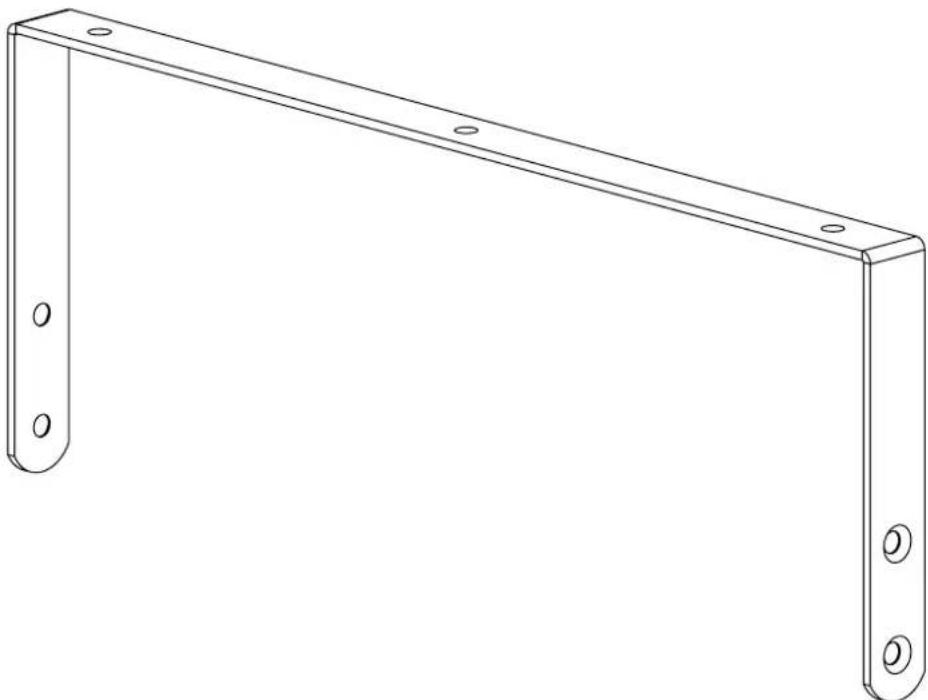

Installation de la gamme c avec une lyre en u
Les petits modèles de la gamme C sont fournis avec une lyre en U de série. Pour beaucoup de cas de pose, cette lyre est la meilleure solution par sa simplicité et sa souplesse.
Voici quelques cas classiques de pose :
Pose murale
Pose sous plafond

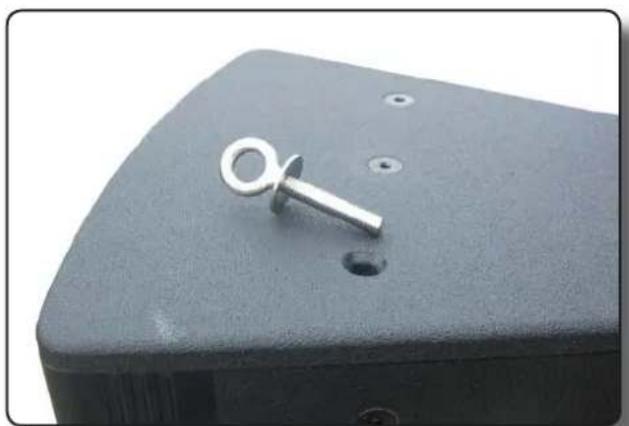

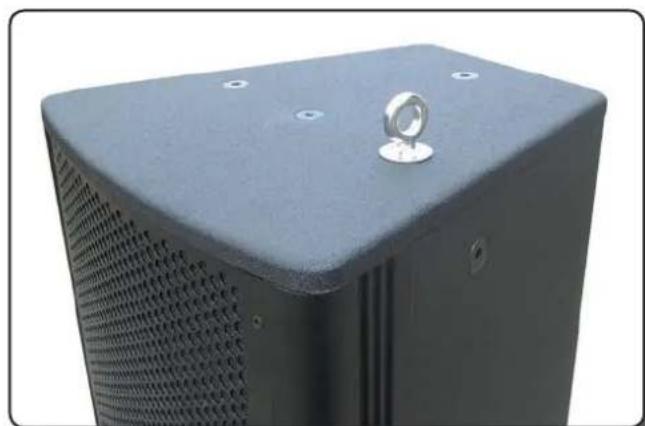

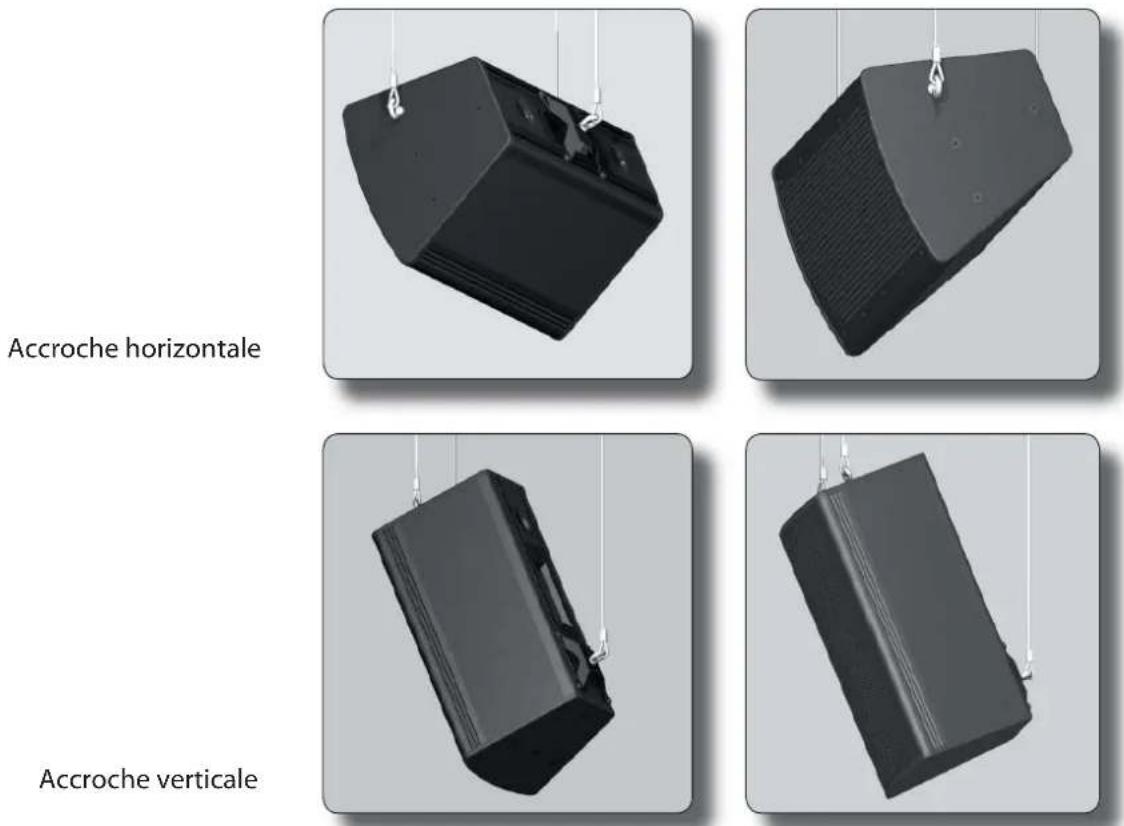

Accroche des enceintes avec les vis à œils
Dans certains cas, en particulier pour les plus gros modèles d'enceintes de la gamme C, la méthode idéale reste l'accroche par un jeu d'élingues et de vis à œils.
Tous les points de montage sont en pas de vis de M10 pour plus de souplesse. Pour visser une vis à oeil dans l'enceinte, CHOISSEZ LA POSITION D'ACCHORE et RETIREZ LA VIS qui I'obstrue. La vis a oeil ne doit pas etre serrée avec un couple de plus de 5 Nm (3.7 ft-lbs).
La CMU d'une vis à œil standard MACH est de 4000 kg (8000 pounds).
Attention! Assurez-vous que l'accroche répond à toutes les normes de sécurité locales. Dimensionnez les câbles et les raccords avec un facteur de sécurité suffisant. N'utilisez pas ce genre de fixation si les capacités de charge sont inconnues.

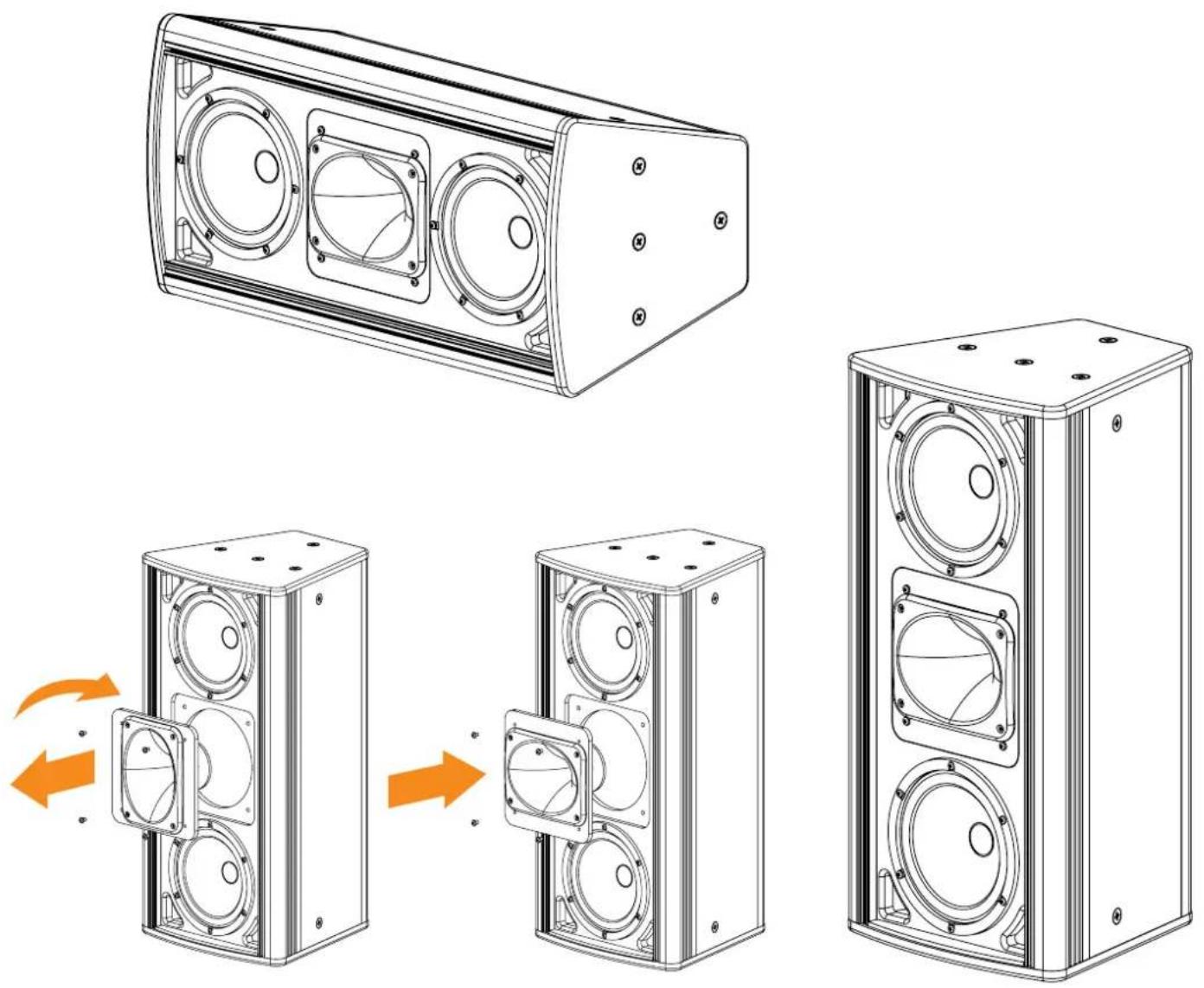

Pavillon orientable
Le CM-9 dispose d'un pavillon orientable qui permet d'adapter la dispersion de l'enceinte à son orientation. Par défaut, le pavillon est positionné pour un montage horizontal. Si la configuration verticale est nécessaire, retirez la grille et dévissez la base du pavillon. Tournez le pavillon pour obtenir la dispersion nécessaire.
Protection du pavillon
Le pavillon dispose d'un circuit de protection qui augmente son impédance lorsque le courant dépasse un certain niveau. L'impédance accrue réduit le courant dans le pavillon pour le protéger contre tout dommage. Le résultat audible est une perte de puissance du pavillon. Lorsque cela se produit, n'augmentez pas le niveau de signal dans les haute fréquences avec un égaliseur ou un réglage de tonalité, vous risqueriez de déclencher le circuit de protection, voire même la membrane.
Lorsque le courant revient à un niveau acceptable, le circuit de protection rétablit un niveau normal et le son revient à son niveau habitual.
La protection thermique est particulièrement efficace car elle combine protection du système et qualité de son. Les composants du circuit de protection sont tous linéaires et n'ont pas d'influence sur le son lorsqu'ils sont en fonction.
Connexion

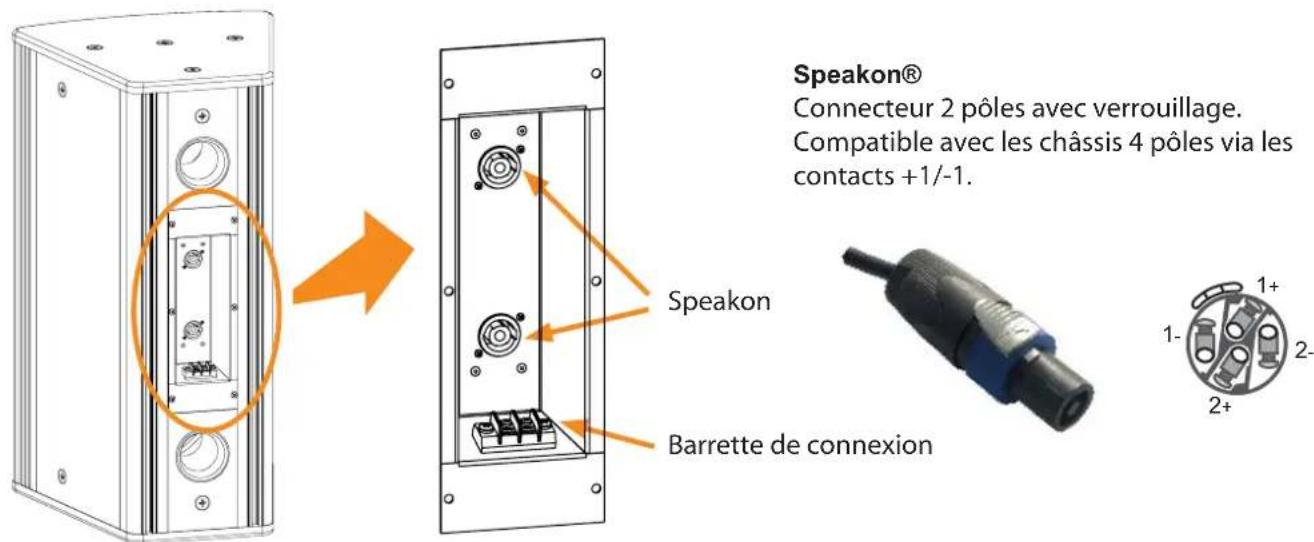

La gamme C dispose d'un double connecteur Speakon NL-4 et d'une barrette de raccordement à vis.

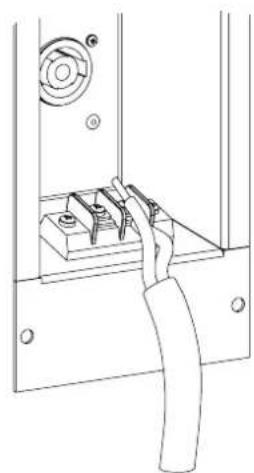

Comment connecter un câble HP à la barrette de connecteurs
La barrette de connecteurs à vis permet de raccorder rapidement l'enceinte à un amplificateur sans utiliser de connecteur. Vous pouvez connecter un fil dénudé ou équipé d'une cosse en U comme illustré ci-dessous.
Cosse en U

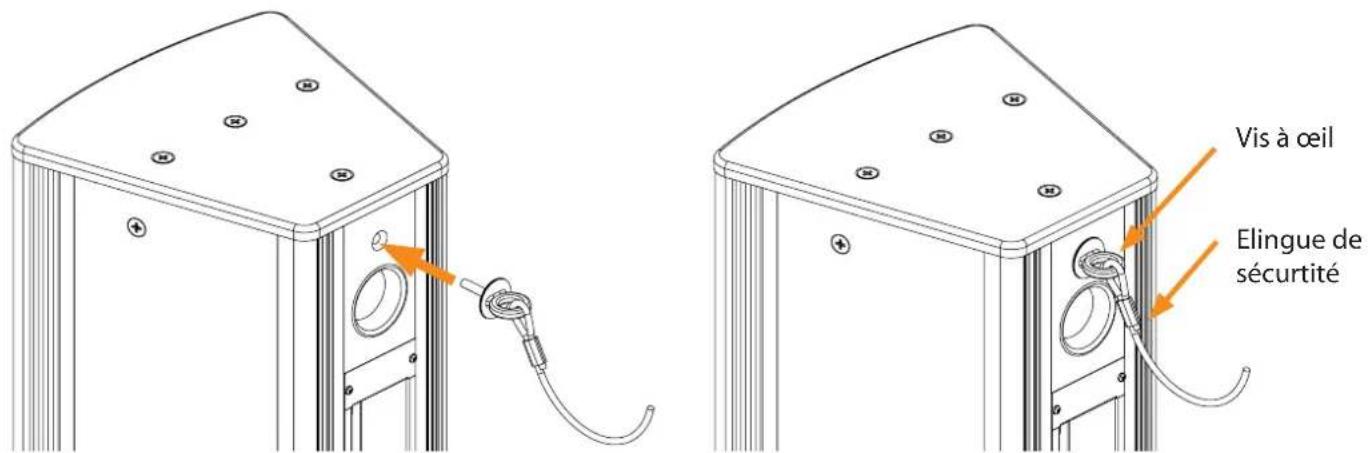

Comment fixer l'élingue de sécurité
Une élingue de sécurité doit être fixée entre l'enceinte et le mur. Pour fixer l'élingue à l'enceinte, suivez la procédure illustrée ci-dessous.
Connexion à l'amplificateur
Le mode de connexion aux amplificateurs dépend de l'installation que vous réalisez et le type d'amplificateur mis en place.
Pour obtenir les valeurs de performance de vos enceintes Mach de la série C, utilisez du câble de qualité supérieure. Les câbles de haute capacitance, haute inductance et haute impédance ont une influence très négative sur la qualité du son et la fiabilité des amplificateurs.
Mach Speakers A/S recommande du câble HP Mach de 2x4 mm (11 AWG) ou 4x4 mm (11 AWG). Ce câble professionnel est gainé de caoutchouc supérieur étanche, possède une faible impédance, une faible inductance et une faible capacitance. Son taux de soufre est également très faible pour limiter l'oxydation. Il reste toutefois souple et facile à rouler. Pour plus d'informations sur les longueurs admissibles, consultez le tableau ci-dessous.
| Cable /charge | 8 Ohms | 4 Ohms | 2 Ohms | |
| 1.5# (15 AWG) | 15 m (50 ft.) | 7,50 m (25 ft.) | 4 m (13 ft.) | |
| 2.5# (11 AWG) | 30 m (100 ft.) | 15 m (50 ft.) | 7,50 m (25 ft.) | |
| 4.0# (11 AWG) | 60 m (200 ft.) | 30 m (100 ft.) | 15 m (50 ft.) |
Longueurs de câble recommandées (facteur d'atténuation = 50)

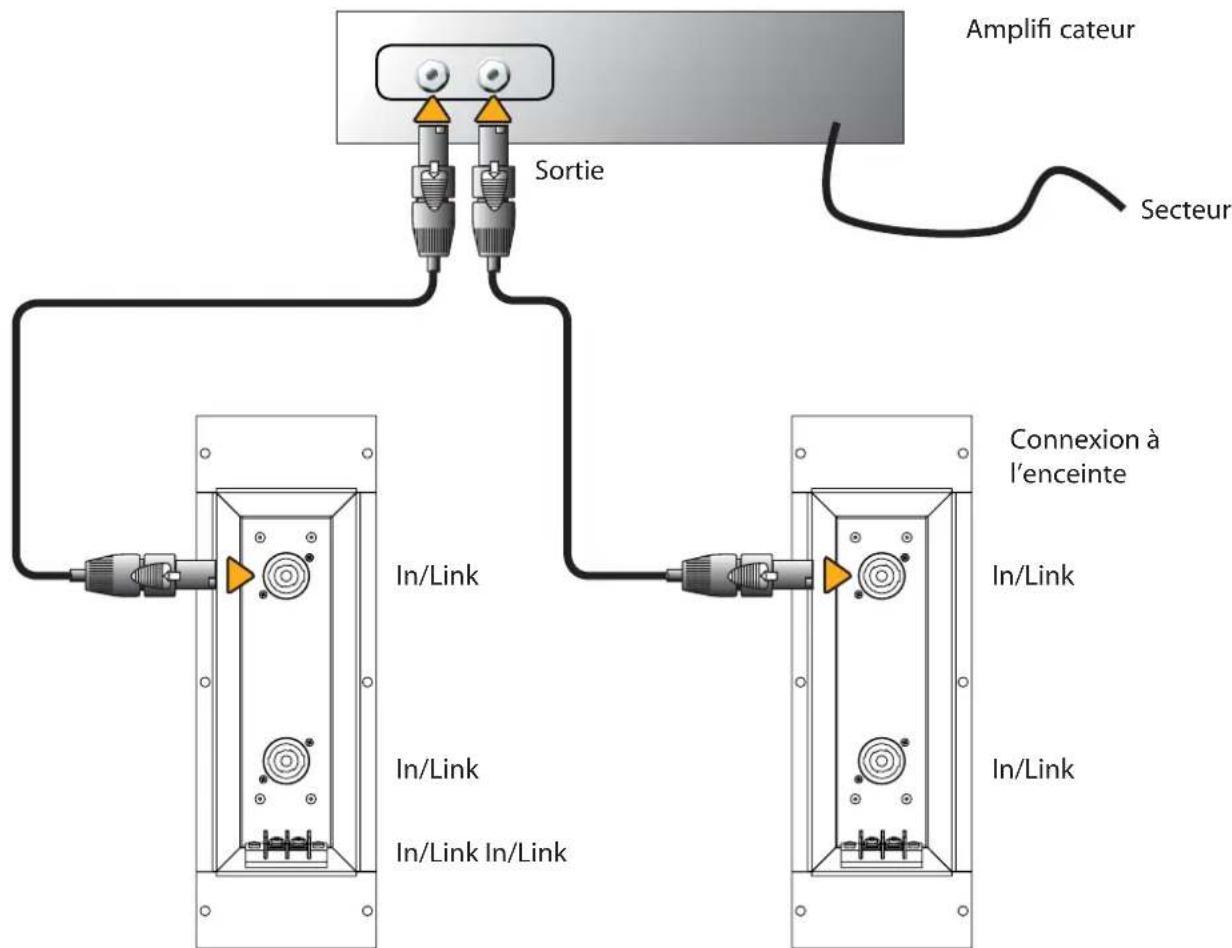

Connexion simple
La connexion la plus simple se fait directement de la sortie d'un canal de l'amplificateur à l'enceinte. Dans ce cas, connectez la borne [+] de l'amplificateur au [+] de l'enceinte et le [-] de l'amplificateur au [-] de l'enceinte.
Connexion en parallèle
Si vous voulez une meilleure distribution du son et que vous disposez d'un nombre réduit de canaux d'amplification, vous pouvez connecter plusieurs enceintes sur un même canal de sortie. Pour cela, vous devez connecter les enceintes en parallèle les unes sur les autres comme illustré ci-dessus. Vous devez toutes respecter l'impédance minimale de l'amplificateur. Le nombre maximal d'enceintes de la gamme C que vous pouvez raccorder à un amplificateur est l'impédance d'une enceinte divisée par l'impédance minimale spécifique pour l'amplificateur (le plus souvent 4 Ohms).
CN8 et CM9 sont en 4 Ohms. Lorsque vous connectez deux enceintes en parallèle, votre amplificateur doit être capable de supporter une charge de 2 Ohms.
Note!
Peinture de l'enceinte
La gamme d'enceintes C est construite en MDF traitée au revêtement Mach Safecoat : elle peut être peinte facilement pour s'adapter à la couleur de votre salle.
Pour peindre vos enceintes, suivez la procédure suivante :
- Retirez la grille frontale
- Dégaissez la surface de l'enceinte avec un alcool dénaturé ou un spirit méthylé. Attention : tout autre type de produit chimique peut endommager l'enceinte. Ils doivent absolument être évités.
- Masquez toutes les zones qui ne doivent pas être peintes (tweeter, woofer, interrupteurs, connectique, évent de réflex, etc.)
- Peignez l'enceinte avec une base Etching primer 2K, P565-713, sans chrome, ou tout produit similaire
- Laissez l'après sécher
- Appliquez la peinture en fines couches avec un pistolet ou un spray
- Lors de la peinture de la grille, prenez garde à ne pas obstruer ses trous, ce qui aurait un impact important sur la qualité du son.
- Laissez la peinture sécher
- Retirez les masquages
- Remontez la grille
Maintenance des enceintes
Bien que les enceintes ne requièrent normalement qu'une très faible maintenance, il existe plusieurs choses que vous pouvez faire pour vous assurer que les systèmes Mach seront aussi bien au bout de 3 ans que le jour où vous les avez achetés :
- Ne surchargez pas votre système - restez dans les limites de puissance spécifiques.
- Gardez toujours l'enceinte propre et au sec.
- Comme pour tout produit électrique, le courant accélère la corrosion des surfaces métalliques. Il est pour cela recomma
Comment retirer la grille
Démontez les vis de la grille et tirez-la vers l'extérieur. Lors du remontage, ne serrez pas les vis autres mesure.
Comment changer les moteurs et les woofers
Démontez la grille, retirez les vis des moteurs / woofers et dégagez-les. Déconnectez délicatement les fils et connectez-les aux nouveaux transducteurs. Replacez les vis et remettez la grille en place.
Comment démonter la lyre spider
Démontez les 4 vis et retirez la lyre Spider et les rondelles. Replacez les vis et resserrez.
Comment retirer la plaque de connectique
Desserrez les 6 vis et dégagez la plaque. Notez la position des fils et déconnectez-les des transducteurs.
Comment changer le filtre
Retirez la plaque de connectique, notez la position des fils des transducteurs. Devissez les vis de fixation des embases Speakon puis les 4 vis de fixation du filtre. Dégagez le filtre de la plaque arrière.

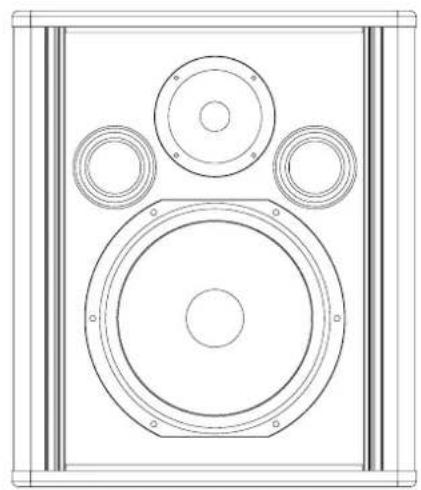

CN7
Une enceinte de large bande combinant son Hi-Fi et SPL moyen dans un design robuste et compact. Avec chaque modèle équipé de 18 points d'accroche – dont 4 sont complètement réglables – et livré avec une lyre en U, la Série C est une gamme pour l'installation extrêmement adaptable. Le nouveau modèle CN7 de la Série C de Mach restitue la moindre nuance d'un son pur dans n'importe quel environnement.
- Enceinte unique regroupant une qualité Hi-Fi et un niveau SPL médium dans un design ultra compact
- Enceinte 2 voies conçue comme tête autonome large dispersion
- Un woofer de 8" à réponse en fréquence élargie et 1 tweeter à dôme de 1"
- Conçue spécifiquement pour les applications où l'intelligibilité et la clarté sont requises
- Idéale pour les petites salles (bars, cafés...) ou les renforts dans les zones de fauteuils. Utilisable seule ou en combinaison avec un caisson de basses.
Puissance admissible IEC268:150 W
Puissance admissible en crête : 600 W
Sensibilité 1W/1m : 92 dB
SPL max, nominal: 114 dB
SPL max, crête: 120 dB
Réponse en fréquence +/-3dB: 65 Hz - 17 kHz
Angle moyen de dispersion H 100 x V 100 deg Impédance nominale : 8 Ohms
Amplification recommandée : 200 W sous 8 Ohms

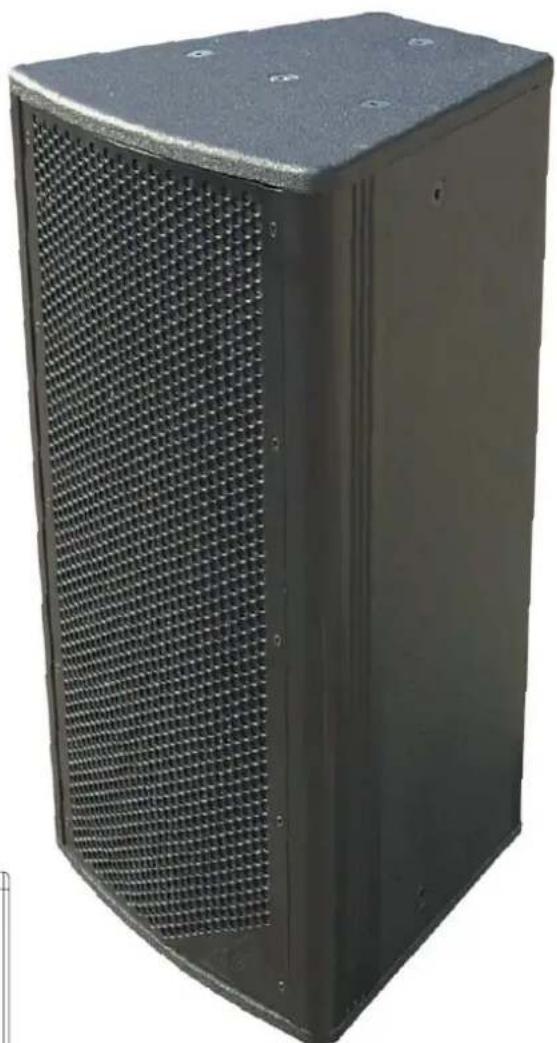

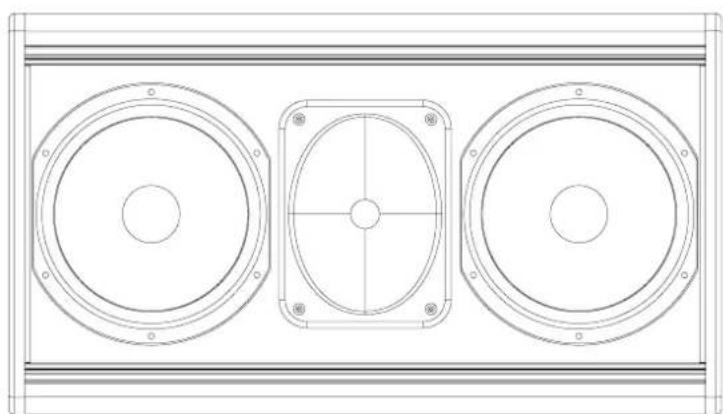

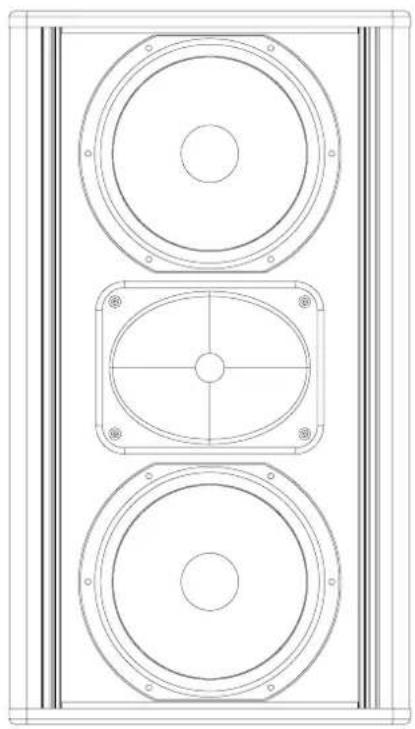

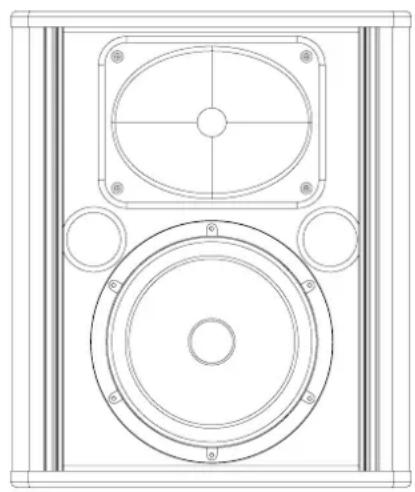

Poids & dimensions
Dimensions (HxLxP): 40 × 34,9 × 33,8 cm
Finition: Noir ou blanc, traitement SafeCoat, autres couleurs en option
Grille: acier de 2mm avec mousse
Connectique: 2 x Speakon® NL 4 et barrette de connecteurs à vis
Accroche: Lyre en U fournie
Une enceinte de large bande combinant son Hi-Fi et SPL moyen dans un design robuste et compact. Avec chaque modèle équipé de 18 points d'accroche – dont 4 sont complètement régibles – et livré avec une lyre en U, la Série C est une gamme pour l'installation extrêmement adaptable. Le nouveau modèle CN8 de la Série C de Mach restitue la moindre nuance d'un son pur dans n'importe quel environnement.
- Enceinte unique regroupant une qualité Hi-Fi et un niveau SPL médium dans un design ultra compact
- Enceinte 2 voies conçue comme tête autonome large dispersion
- Deux woofers de 8'' à réponse en fréquence élargie et 1 moteur de compression de 1'' à couverture constante
- Conçue spécifiquement pour les applications où l'intelligibilité et la clarté sont nécessaires
- Idéale pour les petites salles (bars, cafés...) ou les renforts dans les zones de fauteuils. Utilisable seule ou en combinaison avec un caisson de basses.
Puissance admissible IEC268: 300 W
Puissance admissible en crête : 1200 W
Sensibilité 1W/1m : 95 dB
SPL max, nominal: 120 dB
SPL max, crête: 126 dB
Réponse en fréquence +/-3dB: 65 Hz - 20 kHz
Angle moyen de dispersion H 90 x V 60 deg Impédance nominale : 4 Ohms
Amplification recommandée: 400 W sous 4 Ohms

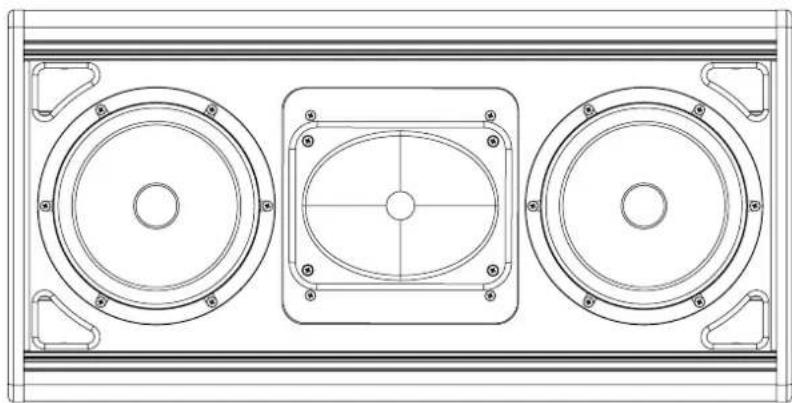

Poids & dimensions
Dimensions (HxIxP): 62 × 34,9 × 33,8 cm
Finition: Noir ou blanc, traitement SafeCoat, autres couleurs en option
Grille: acier de 2mm avec mousse
Connectique: 2 x Speakon® NL 4 et barrette de connecteurs à vis
Accroche: Lyre en U fournie

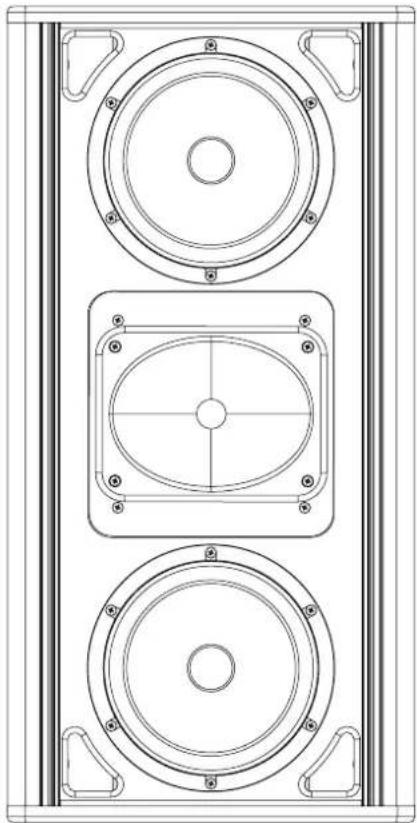

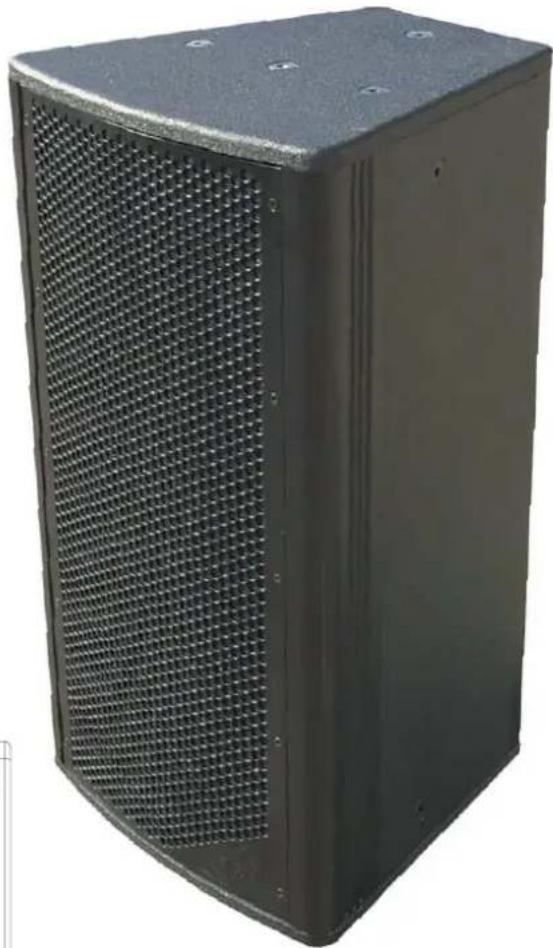

Une enceinte de moyenne portée à très haut niveau SPL dans un design robuste et compact. Avec chaque modèle équipé de 18 points d'accroche – dont 4 sont complètement réglables – et livré avec une lyre en U, la Série C est une gamme pour l'installation extrêmement adaptable. Le nouveau modèle CM7 de la Série C de Mach restitue la moindre nuance d'un son pur dans n'importe quel environnement.
- Enceinte unique moyenne portée à très haut niveau SPL dans un design ultra compact avec dispersion uniforme
- Enceinte 2 voies conçue comme tête compacte et directive
- Un woofer de 8'' à faible compression en puissance et haute puissance admissible
- Les aigus sont transmis par une compression de 1^ avec pavillon à couverture uniforme
- Conçue spécifiquement pour les applications où l'intelligibilité et un fort niveau SPL sont requis
- Idéale pour les petites et moyennes salles en combinaison avec un caisson de basses ou comme enceinte de rappel
Puissance admissible IEC268:300 W
Puissance admissible en crête : 1200 W
Sensibilité 1W/1m : 96 dB
SPL max, nominal: 121 dB
SPL max, crête: 127 dB
Réponse en fréquence +/-3dB: 80 Hz - 20 kHz
Angle moyen de dispersion H 90 x V 60 deg Impédance nominale : 8 Ohms
Amplification recommandation: 400 W sous 8 Ohms
Poids & dimensions
Dimensions (HxIxP) : 40 x 34,9 x 33,8 cm (15.7 x 13.7 x 13.3 inches)
Poids net: 15 kg (33 lb)
Finition : Noir ou blanc, traitement SafeCoat, autres couleurs en option
Grille: acier de 2mm avec mousse
Connectique: 2 x Speakon® NL 4 et barrette de connecteurs à vis
Accroche: Lyre en U fournie

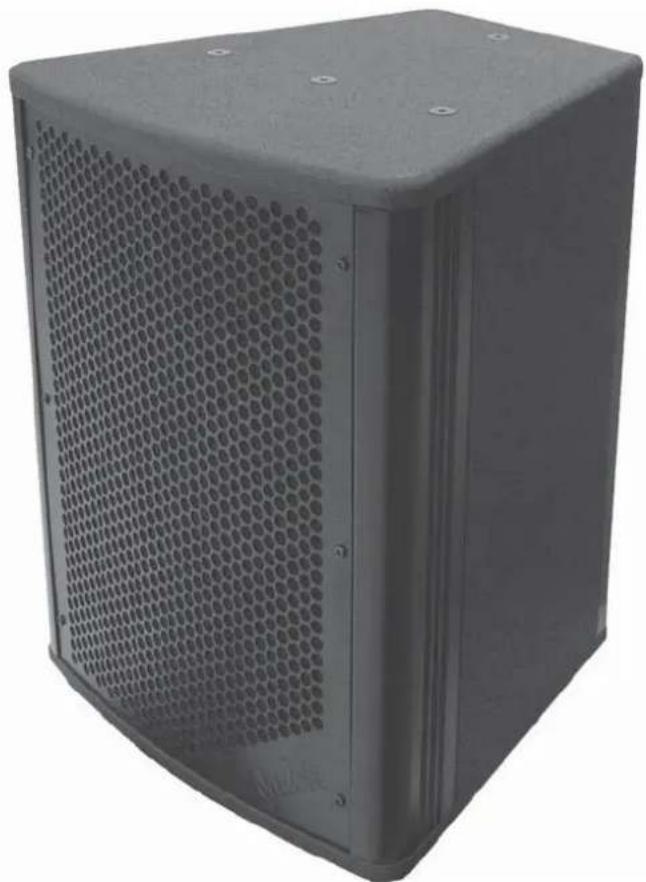

Une enceinte de moyenne portée à très haut niveau SPL dans un design robuste et compact. Avec chaque méthode équipe de 18 points d'accroche – dont 4 sont complètement régulables – et livrée avec une lyre en U, la Série C est une gamme pour l'installation extrêmement adaptable. Le nouveau modèle CM9 de la Série C de Mach restitue la moindre nuance d'un son pur dans n'importe quel environnement.
- Enceinte unique moyenne portée à très haut niveau SPL dans un design ultra compact avec dispersion uniforme
- Enceinte 2 voies conçue comme satellite compact et directif
- Deux woofers de 8" à faible compression en puissance et haute puissance admissible
- Le transducteur d'aigus est une compresseur de 1" avec pavillon à couverture uniforme orientable, d'une ouverture de 90 × 60^
- Conçue spécifiquement pour les applications où l'intelligibilité et un fort niveau SPL sont requis
- Idéale pour les petites et moyennes salles en combinaison avec un sub ou comme enceinte de rappel
Puissance admissible IEC268: 600 W
Puissance admissible en crête : 2400 W
Sensibilité 1W/1m : 99 dB
SPL max, nominal: 127 dB
SPL max, crête: 133 dB
Réponse en fréquence +/-3 dB : 70 Hz - 20 kHz
Angle moyen de dispersion H 90 x V 60 deg Impédance nominale : 4 Ohms
Amplification recommandée: 800 W sous 4 Ohms
Poids & dimensions
Dimensions (HxIxP) : 70 x 34,9 x 33,8 cm
Poids net: 25 kg (55 lb)
Finition : Noir ou blanc, traitement SafeCoat, autres couleurs en option
Grille: acier de 2mm avec mousse
Connectique: 2 x Speakon® NL 4 et barrette de connecteurs à vis
Accroche: Lyre en U fournie
Garantie
Pour plus d'information sur les conditions de garantie spécifiques à votre région, contactez notre revendeur Mach local.
Déclaration de conformité
La société MACH Speakers A/S déclare sous sa propre responsabilité que les produits ci-après
Produits: CN7/CN8/CM7/CM9
Type: Enceinte de diffusion
dont en conformité avec :
- Directive du Conseil du 3 mai 1989 basée sur les lois des états membres relative à la compatibilité électromagnétique (89/336/EEC)
dont fabriqués en conformité avec les normes nationales harmonisées ci-dessous :
EN 55013
Méthodes et limites de mesures de perturbations radioélectriques caractéristiques des récepteurs et équipements associés.
Michael Holmboe Holmbo
Date:19mai 201
Pièces détachées
Dans le cas où les composants d'une de vos enceintes seraient endommagés, vous pouvez commander des pièces détachées.
Pour plus d'informations sur la procédure à suivre, contactez votre revendeur local ou directement le siège danois à l'adresse:
Mach Speakers A/S
Perspektivej 2
DK-9900 Frederikshavn
Danemark
Tel: +45 72150852
Ou via e-mail à l'adresse : machservice&support@martin.dk
Gamme CI
Complément idéal de la gamme CI dans la plupart des environnements de vente et pour les clubs. Tous les renforts CI disposent d'une large dispersion qui assure une excellente couverture dans les zones basses de plafond.
Caracteristiques :
Puissance admissible IEC258 50 W
Puissance admissible en crête 200 W
Système d'accroche lyre TF et systèmes optionnels
Amplificateur recommandé 100 W
Bande passante + / - 3 dB 90Hz - 20kHz
Bande passante + / - 10 dB 70Hz - 20kHz
Sensibilité 1 W/1 m 89 dB
Système d'accroche lyre TF et systèmes optionnels
Système d'accroche lyre TF et systèmes optionnels
