Outdoor ViroSphere - Haut-parleur MARTIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur extérieur circulaire plat
Marque	Martin
Modèle	Outdoor ViroSphere
Dimensions	Diamètre 860 mm, profondeur 72 mm
Poids	5,5 kg
Couleur	Blanc
Indice de protection	IP65
Puissance nominale (IEC268)	60 W
Puissance crête	120 W
Sensibilité (1W/1m)	84 dB
Pression acoustique max (long terme)	100 dB
Impédance	8 Ohms
Bande passante (+/-4dB)	120 Hz – 20 kHz
Amplificateur recommandé	120 W sous 8 Ohms (100 W avec filtre passe-haut 6 dB @ 150 Hz)
Technologie	NXT® avec Acoustic Board Design
Zone de couverture	Environ 10 x 10 m
Câble fourni	6 m, adapté à l’extérieur
Montage	Mur ou bras de déport (accessoires Viro)
Utilisation	Extérieur, son omnidirectionnel
Protection contre les surcharges	Circuit de réduction automatique du courant
Maintenance	Aucune pièce réparable à l’intérieur, ne pas ouvrir
Accessoires inclus	Manuel d’utilisation
Alimentation	Amplificateur externe (non inclus)

FOIRE AUX QUESTIONS - Outdoor ViroSphere MARTIN

Comment installer l'Outdoor ViroSphere ?

L'installation doit être réalisée par un professionnel qualifié. Utilisez les trous de montage (4 vis M10 x 25) situés sur un carré de 200 mm de diamètre. Pour une installation extérieure, orientez le renfoncement du connecteur vers le bas pour évacuer l'eau. Utilisez des accessoires Viro pour différentes options de montage.

Quel amplificateur utiliser avec l'Outdoor ViroSphere ?

Recommandé : amplificateur de 120 W sous 8 Ohms, ou 100 W avec un filtre passe-haut 6 dB @ 150 Hz. Pour les systèmes de sonorisation publique, privilégiez une ligne 100 V.

Puis-je utiliser ce haut-parleur en intérieur ?

Oui, l'Outdoor ViroSphere peut être utilisé en intérieur. Il est particulièrement adapté aux espaces nécessitant une diffusion sonore omnidirectionnelle de haute qualité.

Que faire si le son diminue soudainement ?

Le circuit de protection anti-surcharge réduit automatiquement le courant en cas de niveau sonore trop élevé. Réduisez le volume et attendez le rétablissement. N'augmentez pas les aigus sur l'égaliseur, cela pourrait endommager l'appareil.

Comment raccorder le câble de l'Outdoor ViroSphere ?

Utilisez un câble haut-parleur de qualité extérieur. Connectez le fil marron (+) à la borne positive de l'amplificateur et le fil bleu (-) à la borne négative. Une polarité inversée réduit les basses et dégrade la qualité sonore.

Quelle est la zone de couverture de l'Outdoor ViroSphere ?

Conçu pour une diffusion sur une zone d'environ 10 x 10 mètres (33 x 33 pieds). La pression acoustique décroît linéairement avec la distance, offrant une répartition uniforme.

Puis-je monter l'Outdoor ViroSphere au plafond ?

Oui, avec les accessoires de la gamme Viro (bras de déport, supports). Assurez-vous que la structure supporte au moins 10 fois le poids total des appareils installés.

Est-il résistant aux intempéries ?

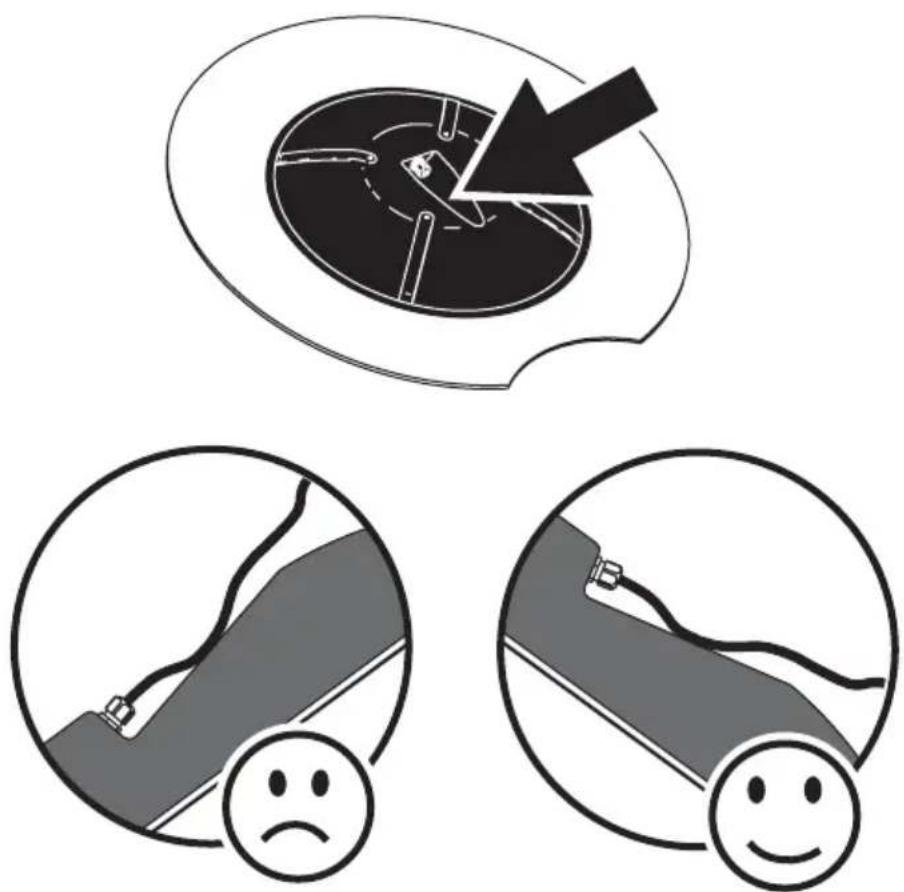

Oui, l'Outdoor ViroSphere est classé IP65, ce qui le rend robuste contre la poussière et les projections d'eau. Pour une utilisation extérieure, le renfoncement du connecteur doit être orienté vers le bas.

Comment nettoyer l'Outdoor ViroSphere ?

Nettoyez avec un chiffon doux et sec. N'utilisez pas de produits abrasifs. Ne l'ouvrez pas, aucune pièce réparable à l'intérieur.

Où puis-je trouver des accessoires pour l'Outdoor ViroSphere ?

Consultez votre revendeur Martin Architectural pour la gamme d'accessoires Viro (bras de déport, supports muraux) et le caisson de basse ViroSound (pour utilisation en intérieur).

MODE D'EMPLOI Outdoor ViroSphere MARTIN

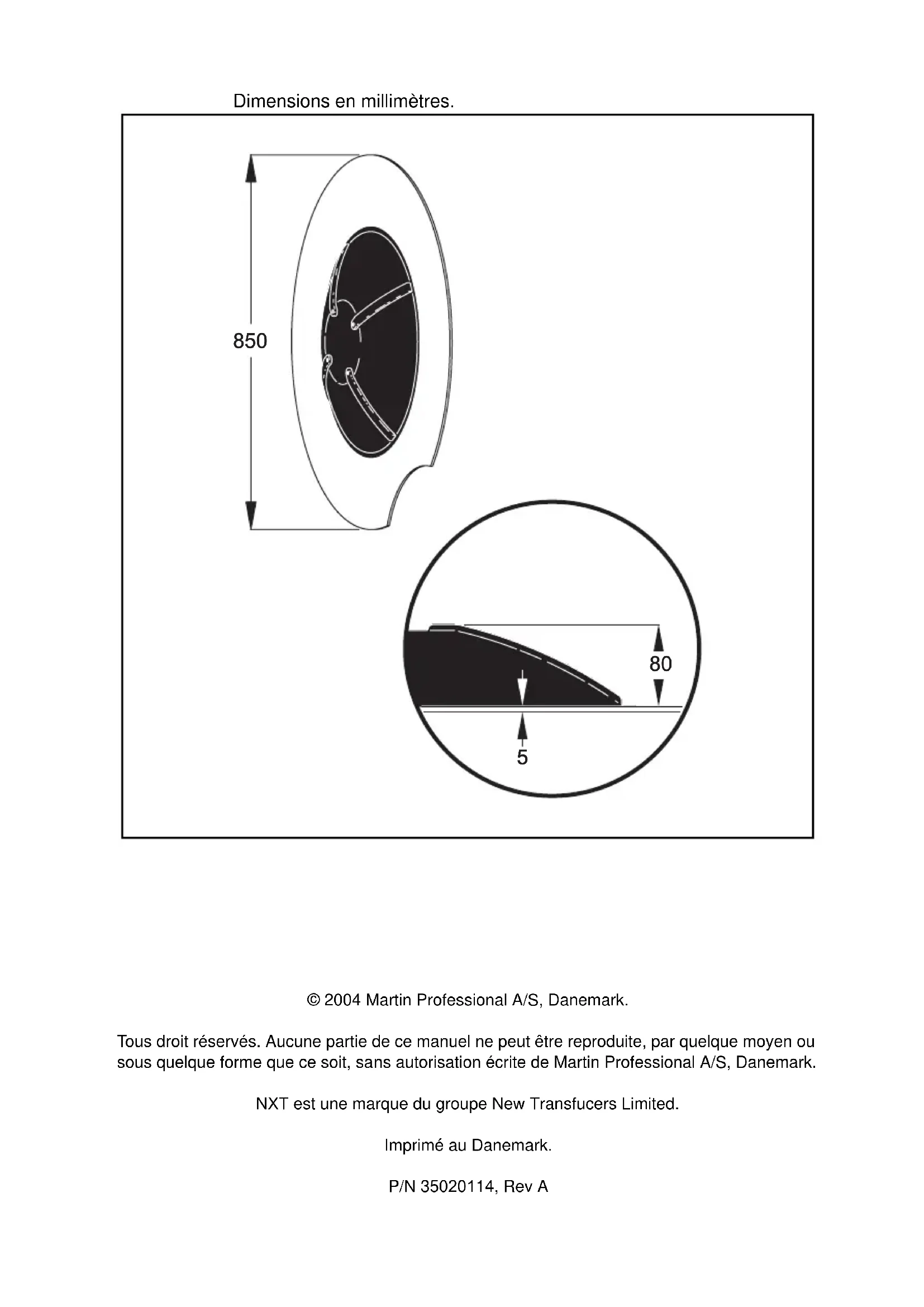

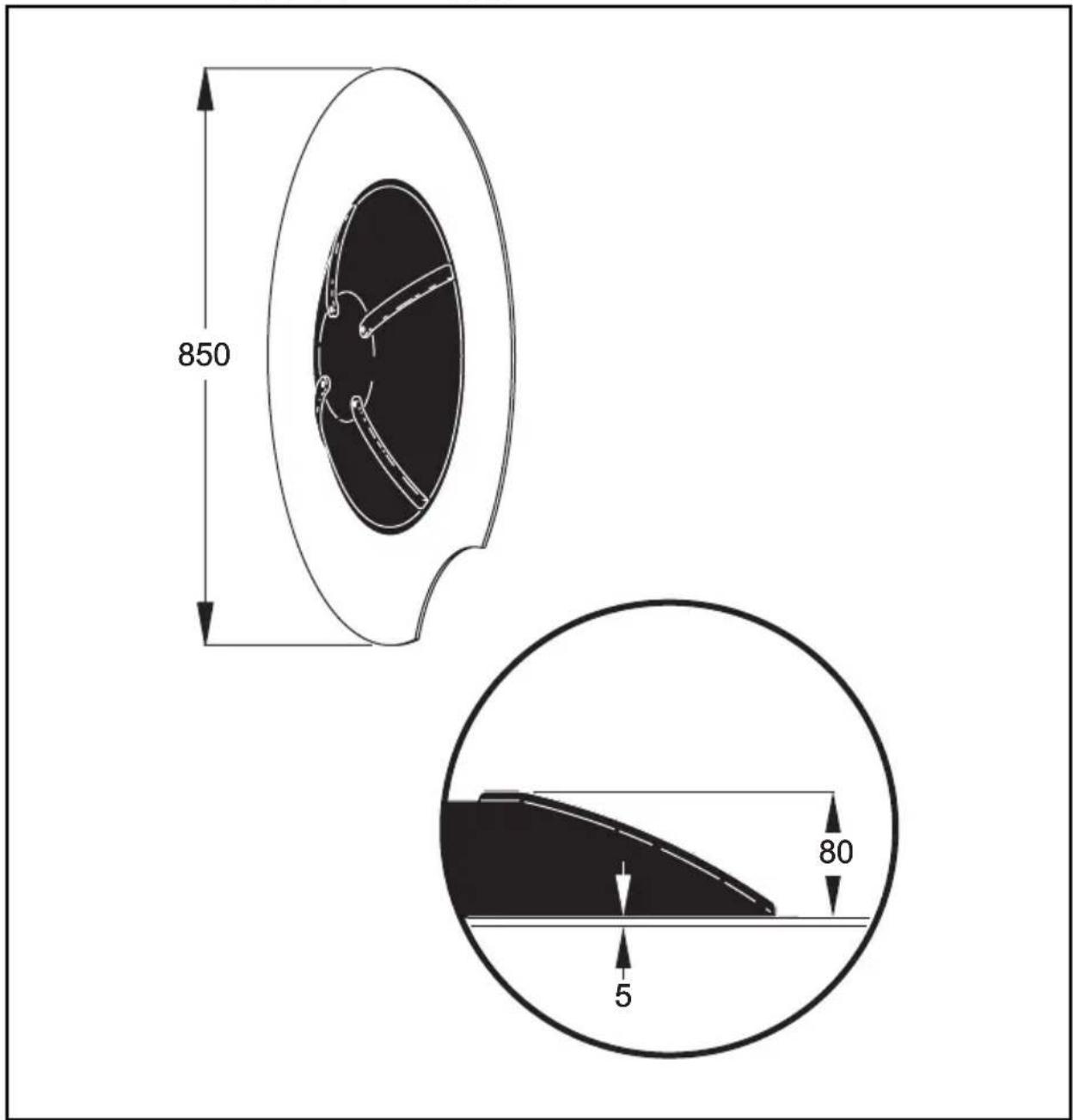

Dimensions en millimètres.

850 80 5

Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, par quelque moyen ou sous quelque forme que ce soit, sans autorisation écrite de Martin Professional A/S, Danemark.

NXT est une marque du groupe New Transfucers Limited.

Imprimé au Danemark.

P/N 35020114, Rev A

Merci d'avoir choisi l'Outdoor ViroSphere. L'Outdoor ViroSphere est un haut-parleur circulaire plat conçu pour une utilisation en extérieur lorsqu'un son omni-directionnel de haute qualité est nécessaire.

La conception de l'Outdoor ViroSphere combine un design plat avec une performance audio axée sur l'intelligibilité du discours. La pression acoustique de l'Outdoor ViroSphere décroît linéairement avec la distance, ce qui engendre une pression acoustique uniforme sur toute la zone de couverture.

L'Outdoor ViroSphere peut être supporté par le caisson de basse Martin Architectural ViroSub ou couplé avec le système de basse déjà en place.

Caractéristiques

• Montage sur mur possible, de nombreuses autres options de montage sont disponibles avec la gamme d'accessoires de montage Viro.
• Bonne réflexion de la lumière.
• Robuste, IP65
• Basé sur la technologie NXT* • Brevet Acoustic Board Design
• Conçu pour une diffusion sur une zone d'environ 10 x 10 mètres (33 x 33 ft.)

Précautions d'utilisation

Lisez attentivement ce manuel avant d'installer et de mettre sous tension l'appareil. Suivez à la lettre les précautions d'emploi et les mises en garde listées dans ce manuel et sur l'appareil lui-même. Pour toute question concernant l'utilisation de ce produit en toute sécurité, contactez votre revendeur Martin ou appelez notre service d'assistance technique 24/24 au [phone] (ou aux États-Unis au 888-TECH-180).

• Ne pas ouvrir l'Outdoor ViroSphere. Aucun entretien nécessaire à l'intérieur.
• Lors d'une installation au-dessus du sol, vérifiez que la structure peut supporter au moins 10 fois le poids de tous les appareils installés.
• Interdire l'accès dans la zone de travail lors de l'installation et du démontage de l'Outdoor ViroSphere.
• Ne pas modifier l'Outdoor ViroSphere. N'installer que des pièces détachées certifiées Martin.
• Référer toute opération de maintenance à un service Martin Architectural.

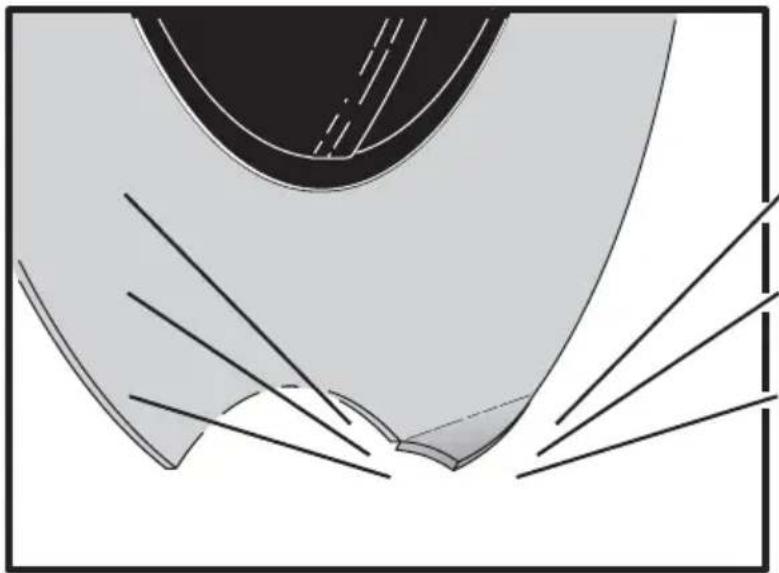

Attention ! Ne pas faire tomber l'Outdoor ViroSphere, il peut être endommagé facilement.

Cette section décrit de manière générale comment installer l'appareil et comment le connecter à un amplificateur. Ces opérations doivent être exécutées par un professionnel qualifié.

Accessoires d'installation viro

La gamme Viro d'accessoires d'installation permet de nombreuses variantes d'installation de l'Outdoor ViroSphere. Consultez votre revendeur Martin Architectural pour plus d'informations concernant cette gamme de produits.

Utilisation d'un bras de déport

L'Outdoor ViroSphere peut être placé sur un bras de déport (un support Viro ou un support d'un autre fabricant).

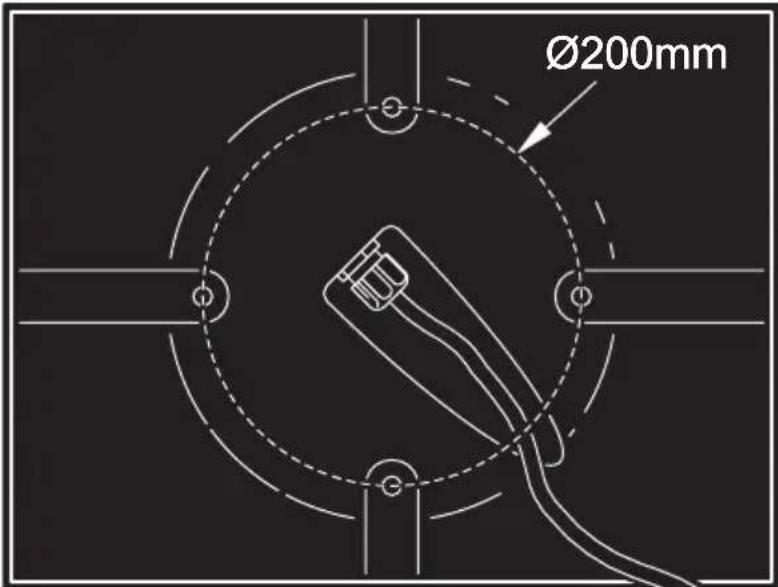

Les trous de montage sont situés aux quatre coins d'un carré situé dans un cercle de 200 mm de diamètre centré sur l'Outdoor ViroSphere.

Ø200mm

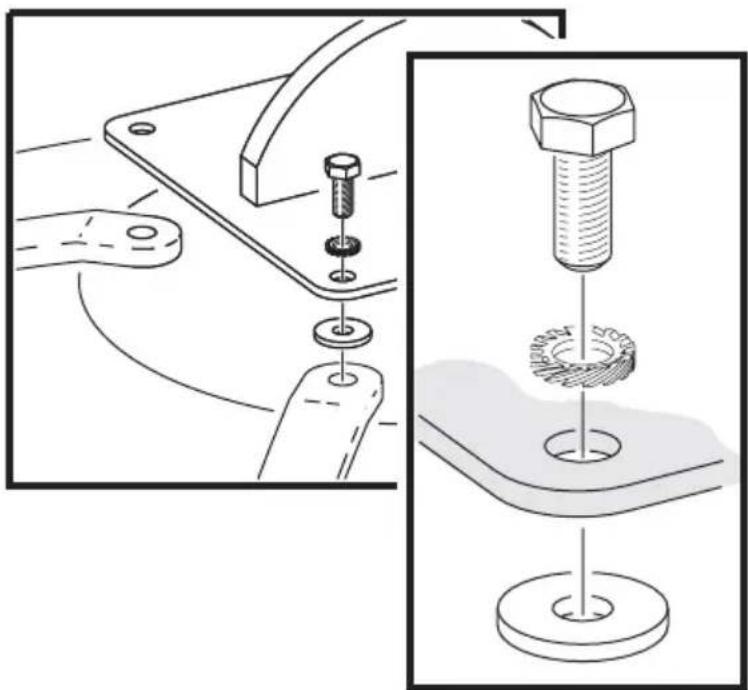

Le bras de déport peut être fixé en utilisant 4 vis M10 x 25 et des rondelles caoutchouc (prévention des vibrations).

Amplification

Lors d'une utilisation en public address ou en musique d'ambiance, il est recommandé d'utiliser un système de liaison à haute impédance (exemple : ligne 100V). Ce type de système dépend d'un amplificateur dont la tension de sortie est constante sur un large intervalle de résistance de charge (jusqu'à un minimum pratique, usuellement 4 Ohms). Ce système offre une solution économique lorsque la bande passante de l'émission est limitée et qu'il n'y a pas de forte demande de puissance (niveau de pression acoustique faible).

Raccordement

Utiliser toujours un câble haut-parleur de haute qualité approuvé pour un usage en extérieur. Un câble de mauvaise qualité réduit la qualité sonore et la fiabilité de l'amplification comme du haut-parleur.

L'Outdoor ViroSphere est fourni avec un câble de 6m (20ft). Lors d'une utilisation en extérieur, ce câble doit être connecté à une boîte de jonction possédant l'indice de protection (IPxx) approprié, cette boîte étant elle-même raccordée au système d'amplification. Assurez-vous que les

Les connexions sont résistantes aux intempéries et conformes aux règles locales concernant les équipements électriques en extérieur.

Pour une polarité correcte, assurez-vous que le fil marron (+) est connecté à la borne positive de l'amplificateur (rouge ou +). De même, assurez-vous que le fil bleu (-) est connecté à la borne négative (noir ou -) de l'amplificateur.

Note: Si un haut-parleur fonctionne en polarité inversée, cela entraîne une forte baisse du niveau de sortie des basses et un manque de précision dans les fréquences moyennes et hautes.

Utilisation avec le caisson de basse virosound

Il est possible de renforcer le niveau de sortie de basse en utilisant un caisson de basse ViroSound (en intérieur seulement). Ce caisson de basse comprend un amplificateur stéréo, ce qui lui permet de pouvoir alimenter deux Outdoor ViroSpheres.

Une seule Outdoor ViroSphere peut être connectée à chaque canal de sortie du caisson de basse.

Le caisson de basse ViroSound peut être commandé auprès de votre revendeur Martin Architectural.

Protection des surpuissances

L'Outdoor ViroSphere contient un circuit de protection réduisant le courant lorsqu'une pression acoustique trop forte pourrait être dommageable.

Le résultat audible est une baisse de la sortie de l'Outdoor ViroSphere. Si cela arrive, ne pas augmenter les hautes fréquences sur l'EQ ou la tonalité sur la console, cela pouvant détériorer l'appareil. Dans ces conditions, le haut-parleur a atteint sa puissance maximum. Si une puissance plus importante est nécessaire, le nombre de source, ou la taille des haut-parleurs doivent être augmentés.

Lorsque le volume est réduit et que le courant retourne à un niveau sans danger, le circuit de protection restaure automatiquement l'intégralité du signal au haut-parleur.

Données physiques

Diamètre 860 mm (33.9 in.) Profondeur 72 mm (2.8 in.) Dimensions conditionnées 885 x 885 x 85 mm (34.8 x 34.8 x 3.3 in.) Poids 5.5 kg (12 lbs) Couleur white

Performance

Puissance IEC268....60W (6dB high pass filter / 150Hz) Puissance crête....120W Sensibilité 1W/1m....84 dB Pression acoustique max. (calculée à long terme)....100dB Impédance....8 Ohms Gamme de fréquence +/- 4dB....120 Hz – 20kHz

Amplificateur recommandé

120W sous 8 Ohms (100W sous 8 Ohms / filtre passe-haut 6dB@ 150Hz)

Accessoires inclus

Manuel d'utilisation
