Type de produit	Haut-parleur plat
Marque	Martin
Modèle	Flat Panel
Technologie de haut-parleur	NXT
Matériau du panneau	Composite breveté
Dimensions (H x L x P)	50 cm x 50 cm x 26 mm
Puissance maximale admissible	100 W
Sensibilité (1W/1m)	85 dB
Pression acoustique max (long terme)	100 dB
Gamme de fréquence (+/-4 dB)	160 Hz - 20 kHz
Impédance	13 Ohms (60W) / 8 Ohms (100W)
Protection	Circuit de protection contre les surcharges
Montage mural	Oui, via deux vis (écartement 430 mm)
Montage sur bras de déport	Oui, via quatre vis M6 x 10
Raccordement	Bornes à vis, polarité marron (+), bleu (-)
Utilisation avec caisson de basse	ViroSound (intérieur uniquement)
Accessoires inclus	Manuel d'utilisation
Code de commande	P/N 93101108
Application	Intérieur uniquement

FOIRE AUX QUESTIONS - Flat Panel MARTIN

Comment installer le Flat Panel au mur ?

Utilisez deux vis espacées de 430 mm en utilisant les trous arrière adaptés (marqués A pour orientation carrée, B pour losange). Assurez-vous que la structure supporte au moins 10 fois le poids de l'appareil.

Puis-je utiliser le Flat Panel en extérieur ?

Non, le Flat Panel est uniquement conçu pour une utilisation en intérieur. Ne l'installez pas en extérieur.

Que faire si le son devient faible ?

Cela peut indiquer que le circuit de protection est activé en raison d'une surpuissance. Réduisez le volume et ne montez pas les hautes fréquences. Si le problème persiste, augmentez le nombre de haut-parleurs.

Comment connecter plusieurs Flat Panels ?

Vous pouvez connecter jusqu'à deux Flat Panels à un caisson de basse ViroSound (un par canal). Pour une configuration plus grande, contactez votre revendeur Martin Architectural.

Quels câbles utiliser pour le raccordement ?

Utilisez un câble haut-parleur de haute qualité. Le fil marron correspond à la borne positive (+), le fil bleu à la borne négative (-). Une polarité inversée réduit les basses.

Comment nettoyer le Flat Panel ?

Aucun entretien interne n'est nécessaire. Nettoyez l'extérieur avec un chiffon doux et sec. N'ouvrez pas le panneau.

Est-il possible de peindre le panneau ?

Le manuel ne mentionne pas la peinture. Par précaution, évitez de peindre le panneau, car cela pourrait affecter les performances acoustiques et la garantie.

Puis-je utiliser un amplificateur standard ?

Oui, le Flat Panel se connecte à un amplificateur via ses bornes. Assurez-vous que l'impédance totale (13 Ohms en 60W ou 8 Ohms en 100W) est compatible avec votre amplificateur.

Que faire en cas de problème de polarité ?

Une polarité inversée entraîne une forte baisse des basses et un manque de précision. Vérifiez que le fil marron est connecté à la borne positive (+) et le fil bleu à la borne négative (-).

Où trouver les accessoires de montage ?

Les accessoires Viro (montage mural, bras de déport, etc.) sont disponibles auprès de votre revendeur Martin Architectural. Consultez le manuel pour plus de détails.

MODE D'EMPLOI Flat Panel MARTIN

Tous droits réservés. Aucune partie de ce manuel ne peut être reproduite, par quelque moyen ou sous quelle forme que ce soit, sans autorisation écrite de Martin Professional A/S, Danemark.

NXT est une marque du groupe New Transfucers Limited.

Imprimé au Danemark.

P/N 35020113, Rev A

Merci d'avoir besoin du Flat Panel de Martin. Le Flat Panel est un haut-parleur carré et plat conçu pour des diffusions en intérieur où une haute qualité de sonorisation est exigée.

Le Flat Panel offre une solution «déguisée» de diffusion sonore, utile dans des applications où l'élegance est exigée. Le Flat Panel utilise une technologie unique de haut-parleur conçu à base de matériaux léger et extrêmement plat. Ainsi les panneaux offrent une dispersion sonore uniforme, qui se mèle parfaitement aux sons de l'environnement proche.

Quatre membranes, placées au fond du panneau de manière calculée, font vigorer le panneau et engendrent un son qui, comparé aux sources traditionnelles, décroît de manière linéaire avec la distance. Le système fournit une pression acoustique uniforme sur toute la zone de couverture.

Les Flat Panels peuvent être raccordés à un caisson de basse ViroSub ou coupés avec le système de basse déjà en place.

Caractéristiques

• Installation murale possible, de nombreuses autres options de montage sont disponibles avec la gamme d'accessoires de montage Viro.
• Bonne réflexion de la lumière
• Mécanisme robuste
• Base sur une technologie NXT
• Matériaux des panneaux brevetés

Précautions d'utilisation

Lisez attentivement ce manuel avant d'installer et de mettre sous tension l'appareil. Suivez à la lettre les précautions d'emploi et les mises en garde listées dans ce manuel et sur l'appareil lui-même. Pour toute question concernant l'utilisation de ce produit en toute sécurité, contactez votre revendeur Martin ou appelez notre service d'assistance technique 24/24 au [phone].

• Ne pas installer le Flat Panel en extérieur.
• Ne pas ouvrir le Flat Panel. Aucun entretien n'est nécessaire à l'intérieur.
• Lors d'une installation au-dessus du sol, vérifier que la structure peut supporter au moins 10 fois le poids de tous les appareils installés.
• Interdire l'accès dans la zone de travail lors de l'installation et du démontage du Flat Panel.
• Ne pas modifier le Flat Panel. N'installer que des pièces détachées certifiées Martin.
• Réserver toute opération de maintenance à un service Martin Architectural.

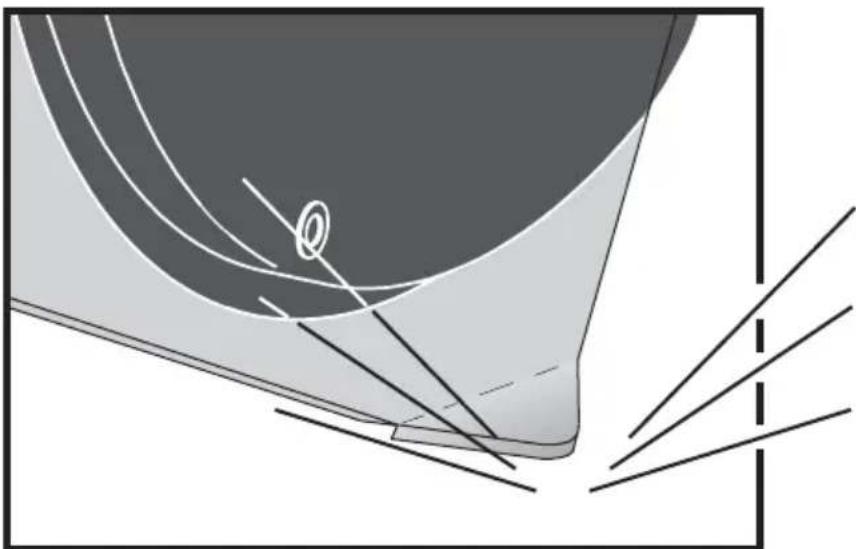

Attention! Ne pas faire tomber le Flat Panel, il peut être endommagé facilement.

Installation

Cette section décrit de manière générale comment installer l'appareil et comment le connecter à un amplificateur. Ces opérations doivent être exécutées par un professionnel qualifié.

Accessoires d'installation viro

La gamme d'accessoires Viro permet de nombreuses variantes d'installation du Flat Panel.

Consultez votre revendeur Martin Architectural pour plus d'informations concernant cette gamme de produits.

Installation murale

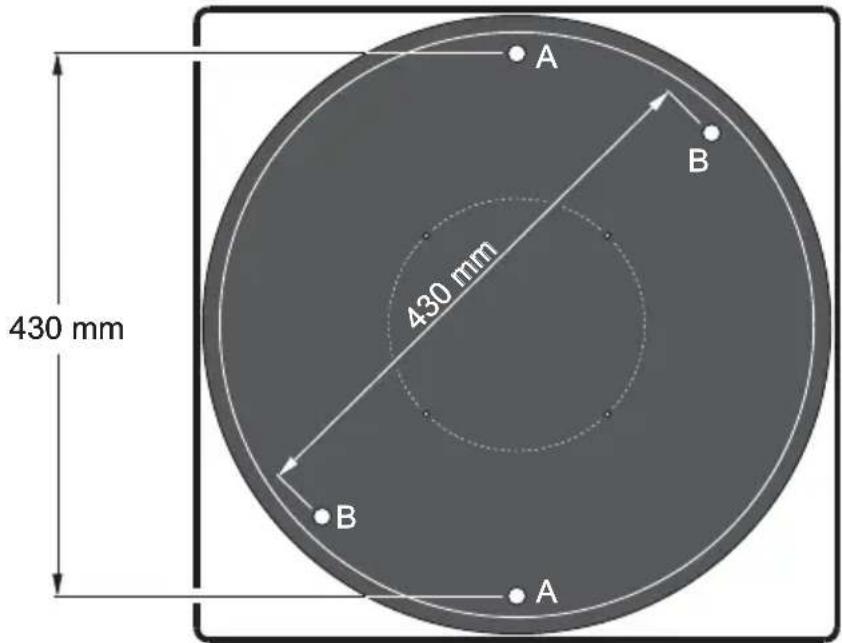

Le Flat Panel peut être accroché sur un mur par deux vis, séparées de 430 mm (16.9 in.), en utilisant deux des quatre trous situés à l'arrière du Flat Panel. Deux vis sont nécessaires à cause de la répartition non-uniforme du poids du Flat Panel. Les trous marqués A sur le diagramme suivant sont utilisés pour une orientation carrée tandis que les trous marqués B sont utilisés pour une orientation en losange.

Montage sur bras de déport

Le Flat Panel peut être placé sur un bras de déport.

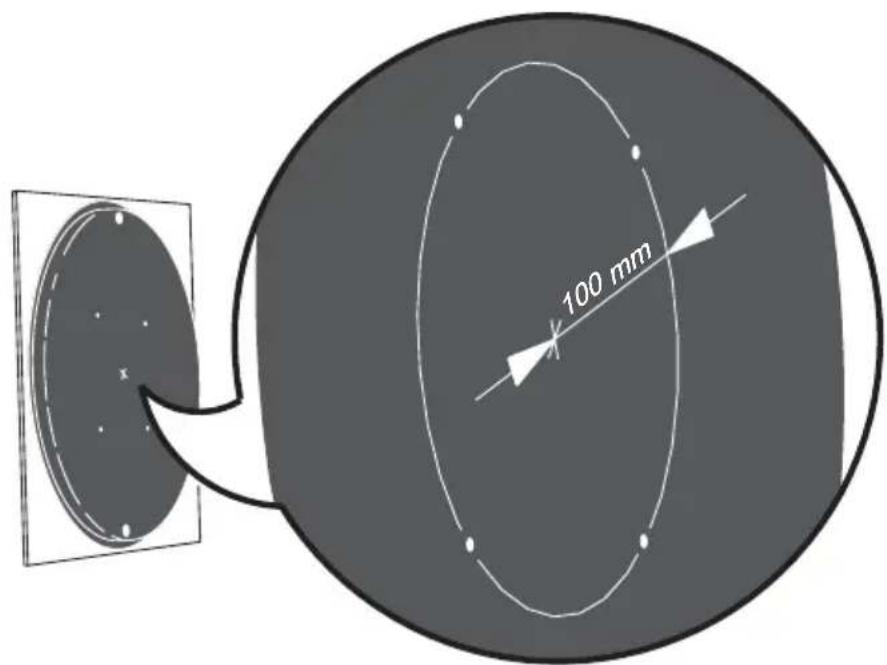

Les trous de montage sont situés aux quatre coins d'un carré inscrit dans un cercle de 100mm de rayon centré sur le Flat Panel.

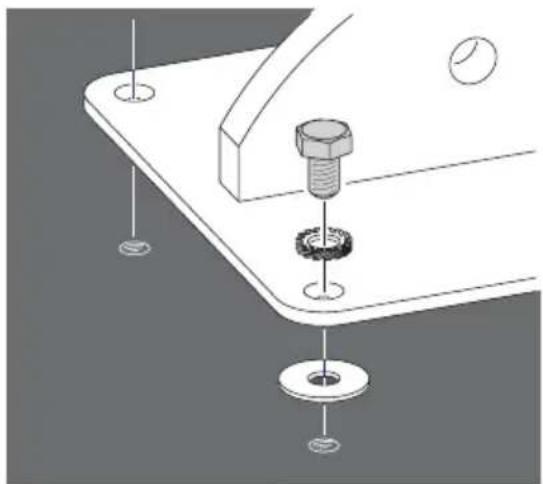

Le bras de déport peut être fixé en utilisant quatre vis M6 x 10 et des rondelles caoutchouc (prévention des vibrations).

Raccordement

Utiliser toujours un câble haut-parleur de haute qualité. Un câble de mauvaise qualité réduit la qualité sonore et la fiabilité de l'amplification comme du haut-parleur.

Le Flat Panel se connecte simplement à un système d'amplification grâce aux bornes de connexion. Pour une polarité correcte, assurez-vous que le fil marron (+) est connecté à la borne positive de l'amplificateur (rouge ou +). De même, assurez-vous que le fil bleu (-) est connecté à la borne négative (noir ou -) de l'amplificateur.

Borne noire (négative -)

Note: Si un haut-parleur fonctionne en polarité inversée, cela entraîne une forte baisse du niveau de sortie des basses et un manque de précision dans les fréquences moyennes et hautes.

Utilisation avec le virosound

Il est possible de renforcer le niveau de sortie de basse en utilisant un caisson de basse ViroSound (en intérieur seulement). Ce caisson de basse comprend un amplificateur stéréo, ce qui lui permet d'alimenter deux Flat Panels.

Un seul Flat Panel peut être connecté par canal de sortie du caisson de basse. Le caisson de basse ViroSound peut être commandé auprès de votre revendeur Martin Architectural.

Protection des surpuissances

Le Flat Panel contient un circuit de protection réduisant le courant lorsqu'une pression acoustique trop forte pourrait être dommageable.

Le résultat audible est une baisse de la sortie du Flat Panel. Si cela arrive, ne pas augmenter les haute fréquences sur l'égaliseur ou la tonalité sur la console, cela pouvant déterminer l'appareil. Dans ces conditions, le haut-parleur a atteint sa puissance maximale. Si une puissance plus importante est nécessaire, le nombre de sources, ou la taille des haut-parleurs doivent être augmentés.

Lorsque le volume est réduit et que le courant revient à un niveau sans danger, le circuit de protection rétablit automatiquement l'intégralité du signal au haut-parleur.

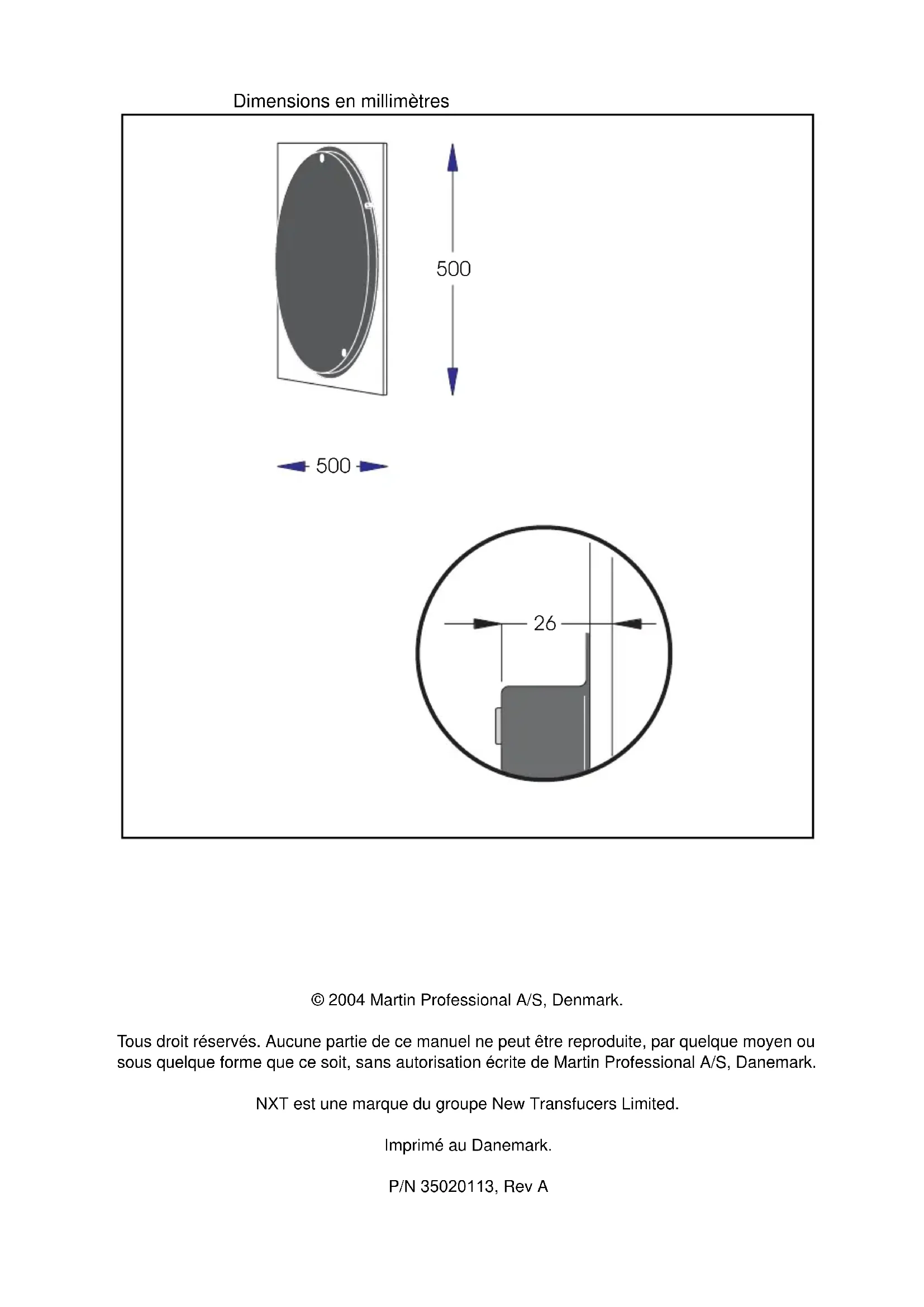

Données physiques

Hauteur 50 cm (19.7 in)

Largeur 50 cm (19.7 in)

Profondeur du panneau 26 mm (1 in)

Puissance maximale admissible 100 W

Puissance IEC26830W (passe haut à 24 dB / 240Hz) 30 W

Puissance IEC26830W (passe haut à 24 dB / 160Hz) 15 W

Pression acoustique max. (calculée à long terme) 100 dB

Sensibilité 1W / 1m 85 dB

Gamme de fréquence +/-4 dB. 160 Hz - 20 KHz

60W sous 13 Ohms (100 W sous 8 Ohms) / filtre passe haut 24dB / 240Hz

Code de commande

Flat Panel. P/N 93101108

Accessoires inclus

Manuel d'utilisation. P/N 3503013
