Type de produit	Chariot de rangement pour bacs GN
Marque	Bartscher
Modèle	AEN7006040
Matériau	Inox
Dimensions (L x P x H)	535 x 685 x 1010 mm
Dimensions tablette (L x P)	470 x 685 mm
Poids	14 kg
Capacité de charge maximale	60 kg
Capacité de charge par tiroir	8 kg
Capacité de charge tablette	5 kg
Nombre de glissières	7
Écart entre les glissières	80 mm
Roulettes	4 roulettes pivotantes, Ø 100 mm, 2 avec frein
Sécurité des bacs	Avant et arrière
Tampons de butée	4 pièces, plastique
Utilisation prévue	Pour bacs GN 600 x 400 mm, profondeur max. 65 mm
Nettoyage	Chiffon doux et humide, pas de produits abrasifs
Réparabilité	Kit de montage inclus, pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - AEN7006040 BARTSCHER

Quelle est la capacité de charge maximale du chariot de rangement AEN7006040 ?

La capacité de charge totale maximale est de 60 kg, avec une limite de 8 kg par tiroir et 5 kg pour la tablette supérieure.

Quelles sont les dimensions du chariot AEN7006040 ?

Les dimensions sont de 535 x 685 x 1010 mm (L x P x H). La tablette mesure 470 x 685 mm.

Le chariot est-il livré monté ?

Non, il est livré en kit de montage facile. Toutes les pièces nécessaires, y compris une clé Allen, sont fournies.

Combien de roulettes possède le chariot et sont-elles toutes freinées ?

Il y a 4 roulettes pivotantes, dont deux avec frein. Il est conseillé de monter les roulettes freinées en diagonale.

Quels types de bacs GN puis-je utiliser sur ce chariot ?

Le chariot est conçu pour des bacs GN aux dimensions 600 x 400 mm avec une profondeur maximale de 65 mm.

Comment nettoyer le chariot de rangement ?

Nettoyez-le régulièrement avec un chiffon doux et humide. N'utilisez jamais de produits nettoyants abrasifs qui pourraient rayer la surface en inox.

Y a-t-il une sécurité pour empêcher les bacs de glisser ?

Oui, le chariot est équipé de sécurités des bacs à l'avant et à l'arrière pour maintenir les bacs en place.

Quel est le poids du chariot vide ?

Le chariot pèse 14 kg.

Le chariot peut-il être nivelé ?

Oui, vous pouvez niveler le chariot en vissant ou dévissant les roulettes pivotantes.

Où puis-je trouver des pièces détachées pour le chariot AEN7006040 ?

Les pièces détachées sont disponibles sur demande auprès du fabricant Bartscher. Le kit de montage comprend déjà les vis et la clé Allen.

MODE D'EMPLOI AEN7006040 BARTSCHER

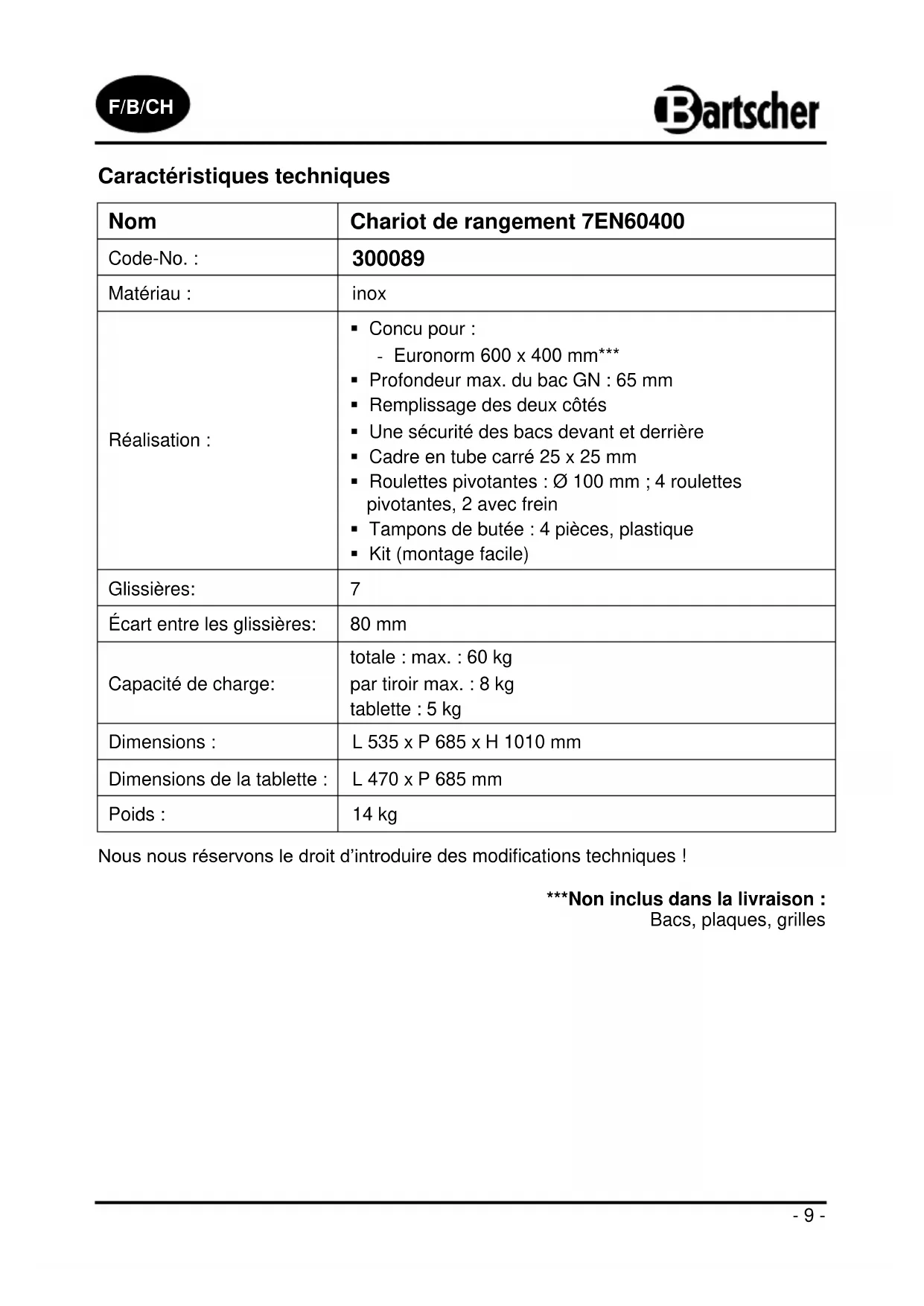

Caractéristiques techniques

Nom	Chariot de rangement 7EN60400
Code-No. :	300089
Matériau :	inox
Réalisation :	Concu pour :- Euronorm 600 x 400 mm***Profondeur max. du bac GN : 65 mmRemplissage des deux côtésUne sécurité des bacs devant et derrièreCadre en tube carré 25 x 25 mmRoulettes pivotantes : ∅ 100 mm ; 4 roulettes pivotantes, 2 avec freinTampons de butée : 4 pièces, plastiqueKit (montage facile)
Glissières:	7
Écart entre les glissières:	80 mm
Capacité de charge:	totale : max. : 60 kgpar tiroir max. : 8 kgtablette : 5 kg
Dimensions :	L 535 x P 685 x H 1010 mm
Dimensions de la tablette :	L 470 x P 685 mm
Poids :	14 kg

Nous nous réservons le droit d'introduire des modifications techniques !

Non inclus dans la livraison :

Pièces fournies (fig. 1 + 2)

1	2 x éléments latéraux avec glissières montées en usine et 1 sécurité des bacs	5	2 x roulettes pivotantes sans frein
		6	2 x roulettes pivotantes avec frein
2	1 x tablette	7	4 x tampons de butée
3	2 x traverses		Clé Allen (sans fig.)
4	8 x vis8 x rondelles carrées

Montage

1. Déballer les pièces et vérifier si la livraison est complète (tableau ci-dessus). Éliminer l'emballage.

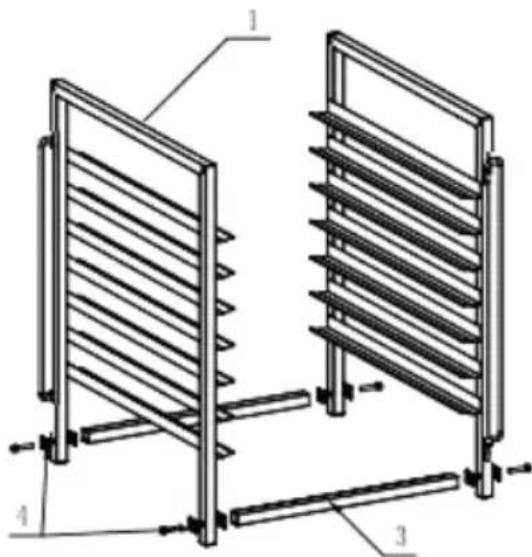

1. D'abord, monter les deux traverses (3) sur l'un des éléments latéraux (1), assemblé en usine, du chariot de rangement.

À chaque fois, placer une rondelle carrée (4) entre la traverse (3) et l'élément latéral (1), ainsi qu'entre l'élément latéral (1) et la vis (4), ensuite visser les éléments à l'aide de la clé Allen.

1. Fixer les traverses (3) au deuxième élément latéral (1), comme décrit au point précédent.

1. Monter la tablette supérieure (2) sur les éléments latéraux (1) en utilisant les vis fournies (4).

1. Poser le chariot de rangement sur le côté ou sur la tablette (2). Fixer les tampons de butée (7) sur les éléments latéraux (1) et visser les 4 roulettes pivotantes (5 + 6) aux éléments latéraux (1). Nous conseillons de fixer les roulettes pivotantes avec frein en diagonale.

1. Poser le chariot de rangement sur les roulettes pivotantes et vérifier sa stabilité.
2. Il est possible de niveler le chariot de rangement à l'aide des roulettes pivotantes, en les vissant ou en les dévissant.
3. Une fois le chariot de rangement placé à l'endroit souhaité, bloquer les freins des roulettes pivotantes, pour ne pas déplacer ou renverser le chariot accidentellement.

Consignes pour l'utilisateur

- Placer les bacs sur les tiroirs du chariot de rangement.

- Sécuriser les bacs à l'avant et à l'arrière à l'aide des sécurités des bacs, en les soulevant et fermant devant les bacs.

• Nettoyer le chariot de rangement régulièrement avec un chiffon doux et humide.
• Ne jamais utiliser de produits nettoyants qui peuvent rayer la surface du chariot de rangement.
• Essuyer le chariot de rangement avec un chiffon doux.
