Type de produit	Chariot de rangement Euronorm à glissières
Marque	Bartscher
Modèle	18EN60400
Matériau	Acier inoxydable
Nombre de glissières	18
Dimensions des glissières (L x P x H)	415 x 615 mm
Distance entre les glissières	80 mm
Charge max. par paire de glissières	10 kg
Charge totale max.	80 kg
Dimensions (L x P x H)	535 x 685 x 1895 mm
Poids	22,8 kg
Nombre de roulettes	4 (dont 2 avec freins)
Diamètre des roulettes	100 mm
Nombre de tampons de butée	4
Matériau des tampons	Plastique
Fixation de récipient	Avant et arrière
Conçu pour	Plaques Euronorm 600 x 400 mm
Remplissage	Double face
Cadre	Tube carré 25 x 25 mm
Usage	Professionnel continu
Nettoyage	Eau tiède et chiffon doux, produit doux si nécessaire

FOIRE AUX QUESTIONS - 18EN60400 BARTSCHER

Comment monter le chariot de rangement Euronorm 18EN60400 ?

Suivez les étapes de la notice : posez une pièce latérale au sol, fixez les 6 traverses avec les rondelles et vis à l'aide de la clé Allen fournie. Fixez ensuite la deuxième pièce latérale, puis les tampons et les roulettes.

Quel type de plaques peut-on utiliser ?

Le chariot est conçu pour les plaques de pâtisserie standard de format Euronorm 600 x 400 mm. Les glissières acceptent des plaques de dimensions 415 x 615 mm.

Comment niveler le chariot ?

Placez le chariot sur les roulettes et vérifiez la stabilité. Vous pouvez niveler en vissant ou dévissant les roulettes de direction. Une fois stable, activez les freins sur les 2 roulettes à frein.

Comment sécuriser les plaques sur les glissières ?

Placez les plaques sur les glissières, puis utilisez les fixations de récipient avant et arrière : soulevez légèrement la fixation et refermez-la devant la plaque pour la bloquer.

Quelle est la charge maximale supportée ?

La charge maximale par paire de glissières est de 10 kg, et la charge totale maximale est de 80 kg répartie sur l'ensemble.

Comment nettoyer le chariot ?

Nettoyez régulièrement avec de l'eau tiède et un chiffon doux humide. Utilisez un produit nettoyant doux si nécessaire. Évitez les produits abrasifs, solvants ou caustiques qui peuvent rayer la surface.

Les roulettes sont-elles fournies avec le chariot ?

Oui, 4 roulettes de direction sont incluses, dont 2 avec freins. Elles doivent être vissées dans les tubes carrés des pièces latérales après montage des tampons.

Puis-je utiliser le chariot pour d'autres types de bacs ?

Le chariot est conçu spécifiquement pour les plaques Euronorm 600x400 mm. L'utilisation d'autres formats pourrait compromettre la stabilité.

Le chariot est-il adapté à un usage professionnel intensif ?

Oui, il est conçu pour un usage professionnel continu, avec un cadre en tube carré de 25x25 mm et des matériaux robustes en acier inoxydable.

Que faire si une pièce manque lors du déballage ?

Vérifiez la liste des pièces dans la notice. En cas de manque, contactez le service hotline Bartscher au [phone] ou via www.bartscher.com.

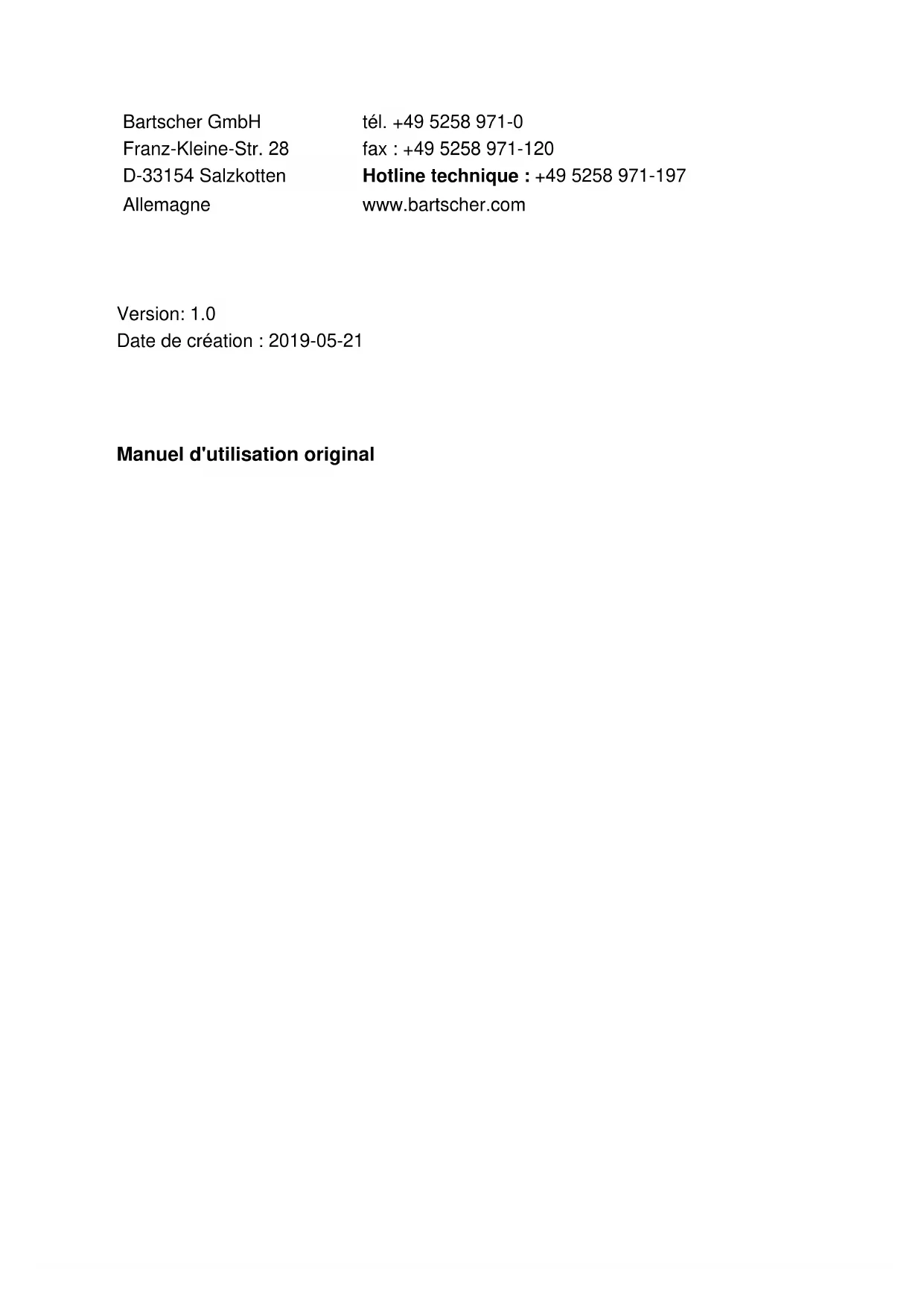

MODE D'EMPLOI 18EN60400 BARTSCHER

Hotline technique : [phone]

Allemagne

www.bartscher.com

Version: 1.0

Date de création : 2019-05-21

Manuel d'utilisation original

Paramètres techniques

Nom :	Chariot Euronorm 18EN60400
Numéro d'article :	300182
Matériau :	acier inoxydable
Nombre de glissières :	18
Dimensions des glissières (L x P x H) en mm :	415 x 615
Distance entre les glissières en mm :	80
Charge max. par paire de glissières :	10
Nombre de roulettes de direction :	4
Roulettes avec freins :	2
Diamètre des roulettes en mm :	100
Nombre de tampons de butée :	4
Matériau des tampons de butée :	plastique
Charge totale max. en kg :	80
Dimensions (L x P x H) en mm :	535 x 685 x 1895
Poids en kg :	22,8

Nous nous réservons le droit d'introduire des modifications techniques !

Version / caractéristiques

• Domaine d'utilisation : débarrassage

• Version : à glissières

- Conçu pour : Euronorm 600 x 400 mm

- Remplissage des deux côtés

- Cadre en tube carré 25 x 25 mm;

- Fixation de récipient devant et derrière

- Convient à un usage professionnel continu

Livraison / noms des pièces

• Déballer le chariot de rangement Euronorm et éliminer l'emballage conformément aux normes relatives à la protection de l'environnement.
• Vérifier s'il ne manque pas de pièces selon la liste ci-dessous :

Élément	Quantité	Nom
	2	Pièces latérales avec 18 glissières préinstallées et 1 fixation de récipient
	6	Traverses
[HK8B]	2	Roulettes de direction avec freins
	2	Roulettes de direction sans freins
	4	Tampons pour les roulettes de direction
	1	Clé Allen
	20	Rondelles carrées
	12	Vis

Utilisation conforme à l'usage

Le chariot de rangement Euronorm pour les pâtisseries et les cuisines est conçu pour accueillir des plaques de pâtisserie standard de 600 x 400 mm.

Montage

1. Poser l'une des pièces latérales par terre.
2. Fixer les 6 traverses (supérieures, centrales et inférieures) sur la pièce latérale du chariot de rangement Euronorm.
3. Pour les traverses supérieures et inférieures, fixer à chaque fois une rondelle carrée entre la traverse et la pièce latérale et entre la pièce latérale et la vis.
4. Serrer ensuite la vis à l'aide de la clé Allen.
5. Pour les traverses centrales, fixer à chaque fois une seule rondelle carrée entre la pièce latérale et la vis.
6. Serrer la vis à l'aide de la clé Allen.
7. Fixer les 6 traverses sur la deuxième pièce latérale, en utilisant les rondelles et les vis comme décrit ci-dessus. (Des. 1)

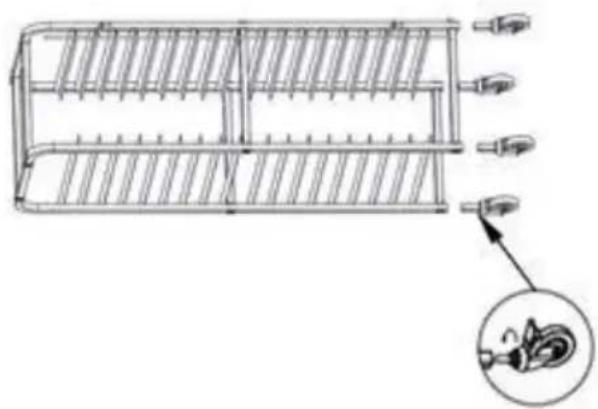

1. Poser le chariot de rangement Euronorm sur le côté.
2. Fixer les 4 tampons pour les roulettes de direction sur les tubes carrés des pièces latérales.
3. Enfin, visser les roulettes de direction dans les tubes carrés des pièces latérales. (Fig. 2)

Réglage

1. Poser le chariot de rangement Euronorm sur les roulettes de direction et vérifier la stabilité du dispositif.
2. Il est possible de niveler le chariot de rangement Euronorm à l'aide des roulettes de direction, en les vissant ou en les dévissant.
3. Une fois le chariot de rangement Euronorm placé à l'endroit souhaité, sécuriser les 2 roulettes de direction à l'aide des freins pour que le chariot de rangement ne soit pas accidentellement déplacé ni renversé.

Blocage des bacs

1. Placer sur les glissières les plaques de pâtisserie adaptées, selon les besoins.
2. Sécuriser les plaques de pâtisserie à l'avant et à l'arrière à l'aide des fixations de récipient, en les soulevant un peu et en les refermant devant les plaques de pâtisserie (dessin à droite).

Pour le nettoyage, ne pas utiliser de produits de nettoyage abrasifs, contenant des solvants ou des agents caustiques. Ils peuvent rayer la surface.

1. Laver régulièrement le chariot de rangement Euronorm avec de l'eau tiède et un chiffon doux humide. Utiliser un produit nettoyant doux en cas de besoin.
2. Sécher le chariot de rangement Euronorm avec un chiffon doux.
