Type de produit	Distributeur de savon à capteur infrarouge
Marque	Bartscher
Modèle	850009
Matériau	Acier inoxydable 18/10 brossé
Capacité du réservoir	1 litre
Alimentation	4 piles AA LR6 1,5 V (non incluses)
Type de dosage	Automatique par capteur infrarouge
Système	Sans cartouche
Indicateur de niveau	Fenêtre de contrôle du remplissage
Montage	Mural avec support fourni
Accessoires inclus	Matériel de fixation, 2 clés
Utilisation recommandée	Toilettes publiques, restaurants, hôtels, aéroports
Interrupteur	ON/OFF
Nettoyage	Chiffon doux humide, séchage et polissage
Couleur	Inox brossé

FOIRE AUX QUESTIONS - 850009 BARTSCHER

Comment installer le distributeur de savon Bartscher 850009 ?

Pour installer le distributeur, ouvrez le cache du réservoir à savon à l'aide de la clé fournie. Retirez le support mural, marquez les points de perçage au mur, percez deux trous et insérez les chevilles. Vissez le support mural, puis suspendez le distributeur sur le support. Serrez la vis de fixation à l'intérieur du réservoir.

Comment insérer les piles dans le distributeur ?

Utilisez la clé fournie pour ouvrir le cache du compartiment à piles. Ouvrez le compartiment, retirez le support de piles, placez 4 piles AA LR6 de 1,5 V en respectant les polarités + et -, replacez le support et refermez le compartiment à piles.

Comment remplir le réservoir de savon liquide ?

Ouvrez le cache du réservoir à savon avec la clé, puis versez la quantité souhaitée de savon liquide dans le réservoir. Refermez le cache. Le niveau de remplissage est visible à travers la fenêtre de contrôle située à l'avant.

Que faire si le distributeur ne distribue pas de savon ?

Vérifiez d'abord que les piles sont correctement insérées et suffisamment chargées. Assurez-vous que l'interrupteur ON/OFF est en position ON. Vérifiez que le réservoir contient du savon. Si le problème persiste, nettoyez le capteur infrarouge avec un chiffon doux.

Comment nettoyer le distributeur de savon ?

Nettoyez l'appareil avec un chiffon doux et humide. N'utilisez jamais de nettoyants corrosifs ou abrasifs qui pourraient rayer la surface. Après le nettoyage, séchez et polissez la surface avec un chiffon sec.

Quel type de savon utiliser avec ce distributeur ?

Ce distributeur est conçu pour du savon liquide. N'utilisez pas de savon en poudre ou de savon trop épais, car cela pourrait obstruer le système de dosage.

Comment régler le dosage de savon ?

Le dosage est automatique et préréglé. Il n'y a pas de réglage manuel. Le capteur infrarouge distribue une quantité appropriée de savon liquide à chaque passage de la main.

Les piles sont-elles fournies avec le distributeur ?

Non, les piles ne sont pas fournies. Vous devez acheter 4 piles AA LR6 de 1,5 V séparément.

Comment ouvrir le compartiment à piles et le réservoir à savon ?

Utilisez la clé fournie pour déverrouiller et ouvrir le cache du compartiment à piles (situé sous l'appareil) et le cache du réservoir à savon. La même clé sert pour les deux.

Où installer le distributeur pour une utilisation optimale ?

Installez le distributeur à proximité d'un lavabo, à une hauteur facilement accessible pour les utilisateurs. Il est idéal pour les toilettes publiques, restaurants, hôtels et aéroports.

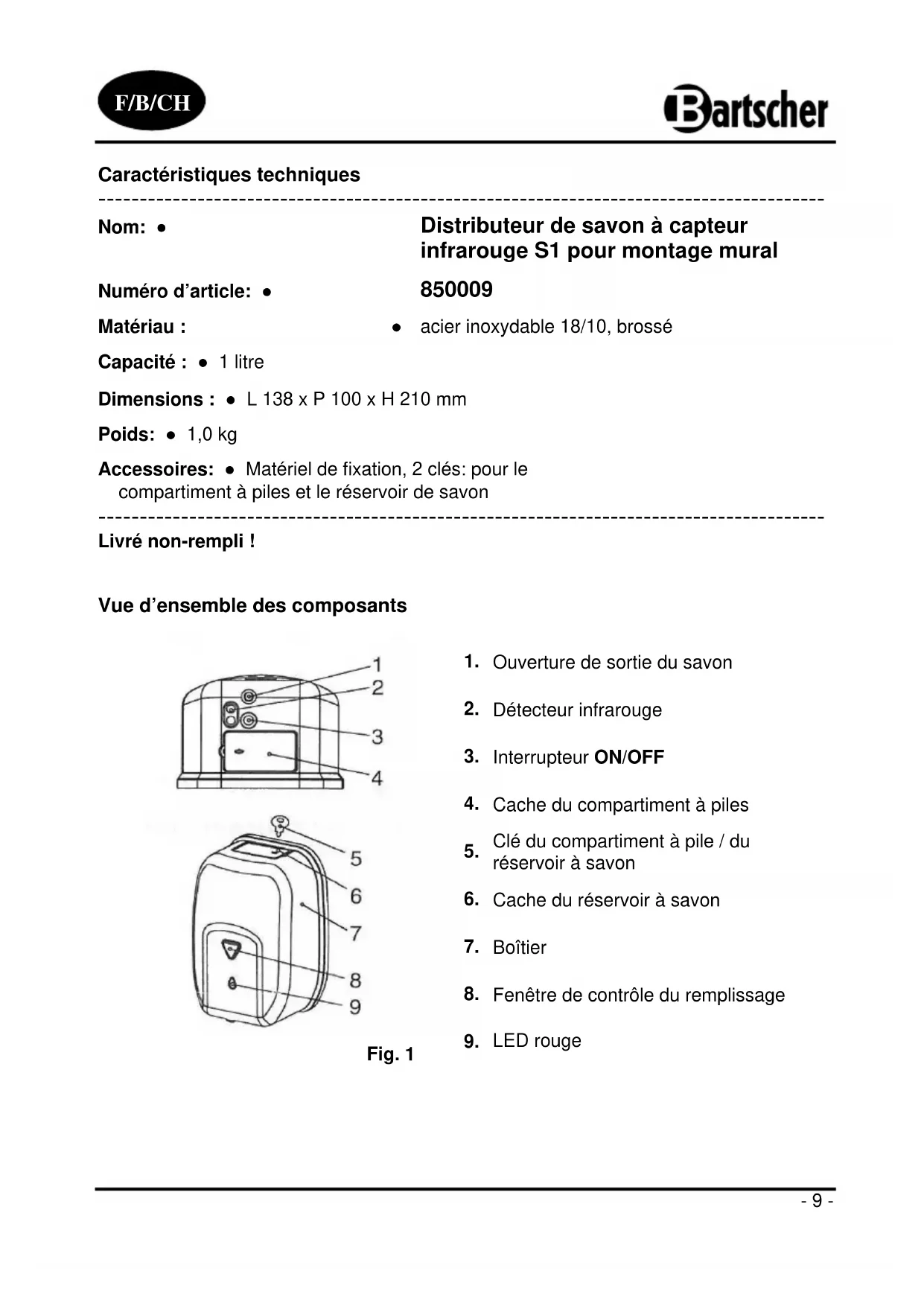

MODE D'EMPLOI 850009 BARTSCHER

Distributeur de savon à capteur infrarouge S1 pour montage mural

Matériau :

• acier inoxydable 18/10, brossé

Capacité : 1 litre

Accessoires: • Matériel de fixation, 2 clés: pour le compartiment à piles et le réservoir de savon

Vue d'ensemble des composants

Fig. 1

1. Ouverture de sortie du savon
2. Détecteur infrarouge
3. Interrupteur ON/OFF
4. Cache du compartiment à piles
5. Clé du compartiment à piles / du réservoir à savon
6. Cache du réservoir à savon
7. Boitier
8. Fenêtre de contrôle du remplissage
9. LED rouge

Propriétés

• idéal pour une utilisation dans les toilettes publiques, comme par ex. dans les restaurants, les hôtels, les aéroports, etc.; dosage à l'aide d'un détecteur infrarouge;
• Système de dosage de savoir liquide sans cartouche;
• fenêtre de contrôle de remplissage :
• alimentation : 4 piles (1,5 V AA LR6) – Non livrées avec l'appareil !

Montage

• Déballer l'appareil et retirer complètement les matériels d'emballage.
• Installer le distributeur de savon à proximité d'un lavabo de sorte qu'il soit facilement accessible.

Fig. 2

1. Vis M4x8
2. Rondelle
3. Support mural
4. Cheville (2)
5. Vis (2)
6. Ouvrir le cache du réservoir à savon (6) à l'aide de la bonne clé (5) et ouvrir le réservoir à savon (Fig. 1).
7. Défaire le support mural du distributeur à savon et à l'aide des trous de montage du support, marquer les points de perçage sur le mur à la hauteur qui convient (Fig. 2).
8. Percer 2 trous dans le mur et y placer les chevilles fournies (13). Visser le support sur le mur à l'aide des vis fournies (14), puis y suspendre le distributeur à savon. Le distributeur à savon doit être bien engagé sur le support.
9. Serrer la vis à la main (10) à l'intérieur du réservoir.

Insertion des piles

15. Piles

16. Support de piles

• A l'aide de la clé (5) ouvrir le cache du compartiment (4) à piles, ouvrir le compartiment et replacer le support des piles (16).
• Dans le support des piles placer 4 piles (1,5 V AA LR6) en tenant compte des polarités "+" et "-", replacer le support des piles dans le compartiment puis refermer le compartiment à piles.

(Fig. 3)

Fig. 3

Remplissage avec du savon liquide et dosage du savon

Fig. 4

Fig. 5

• Dans le réservoir à savon, verser la quantité voulue de savon liquide (Fig. 4).
• Maintenir la main sous le doseur à savon de façon à recevoir la quantité appropriée de savon liquide. Grâce au capteur infrarouge (2) placé sous la partie inférieure du doseur, vous obtiendrez un dosage précis de savon liquide. (Fig. 5).
• Remplir régulièrement le réservoir de savon liquide, vous pouvez contrôler le niveau de remplissage à l'aide de la fenêtre (8) se trouvant à l'avant du doseur à savon.

Nettoyage

• Le doseur à savoir doit être nettoyé à l'aide d'un chiffon doux et humide.
• N'utilisez jamais de nettoyants corrosifs ou abrasifs qui pourraient rayer la surface.
• Après nettoyage, la surface doit être séchée, et polie avec un chiffon sec.

Bartscher GmbH

Allemagne Fax: [phone]
