264140 - Hotte BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante professionnelle
Marque	Bartscher
Modèle	264140
Pays de fabrication	Italie
Tension d'alimentation	220-240 V / 50-60 Hz, monophasé
Puissance absorbée maximale	200 W (vitesse 7/7) / 420 W (vitesse 9/9)
Courant absorbé maximal	2 A (vitesse 7/7) / 3.15 A (vitesse 9/9)
Installation	Fixation au plafond par chaînes et pitons, raccordement à conduit de cheminée extérieur
Hauteur d'installation recommandée	1900-2000 mm du sol
Usage	Aspiration des fumées et vapeurs de cuisson
Éclairage	Lampes optionnelles (220 V monophasé)
Variateur de vitesse	En option, doit être installé dans un endroit accessible et protégé
Nettoyage intérieur et extérieur	À l'eau chaude et détergent neutre, rincer à l'eau claire
Sécurité électrique	Raccordement obligatoire à une prise de terre efficace
Raccordement équipotentiel	Prévu (symbole de compensation de potentiel)
Protection de l'environnement	Mise au rebut conforme aux normes locales, recyclage en fin de vie
Normes	Conforme aux normes de sécurité et prévention incendie du pays d'utilisation
Numéro de série	Indiqué sur la plaquette technique (exemple : 2015 40 022)

FOIRE AUX QUESTIONS - 264140 BARTSCHER

Comment installer la hotte Bartscher 264140 ?

L'installation nécessite un électricien qualifié. La hotte se fixe au plafond à l'aide de pitons et chaînes fournis. Respectez une hauteur de 1900-2000 mm du sol. Raccordez à un conduit de cheminée en bon état vers l'extérieur. Branchez l'alimentation électrique 220-240 V avec mise à la terre.

Quelle est la hauteur d'installation recommandée ?

La hotte doit être installée à une hauteur de 1900 à 2000 mm du sol pour une efficacité optimale.

Quel type de conduit utiliser pour l'évacuation ?

Utilisez un conduit de cheminée en parfait état, donnant directement à l'extérieur, de dimensions adaptées au débit de fumées évacué par la hotte.

Comment brancher électriquement la hotte ?

Vérifiez que la tension correspond à 220-240 V 50-60 Hz. Raccordez à une prise de terre efficace. Un dispositif de déconnexion omnipolaire doit être installé en amont. Faites appel à un électricien qualifié.

Comment nettoyer la hotte ?

Nettoyez l'intérieur et l'extérieur avec de l'eau chaude et un détergent neutre, à l'aide d'une brosse souple ou d'une éponge. Rincez et séchez toutes les surfaces.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord l'alimentation électrique et l'interrupteur. Contrôlez l'état du fusible ou du disjoncteur. Si le problème persiste, contactez un technicien qualifié. Ne tentez pas de réparation vous-même.

Puis-je utiliser un variateur de vitesse ?

Oui, un variateur de vitesse est disponible en option. Il doit être installé dans un endroit accessible, protégé des chocs et des sources de chaleur. Suivez le schéma de branchement fourni avec le régulateur.

Comment remplacer les lampes ?

Les lampes sont optionnelles et se branchent sur l'alimentation 220 V monophasé. Pour le remplacement, coupez d'abord l'alimentation, puis remplacez les lampes par des modèles identiques. Faites appel à un professionnel si nécessaire.

Où trouver la plaque signalétique ?

La plaque signalétique se trouve à l'intérieur de la hotte, sur la paroi droite en bas. Elle contient le numéro de série, la tension, la puissance et d'autres données techniques.

Comment recycler la hotte en fin de vie ?

En fin de vie, démontez la hotte conformément aux normes en vigueur dans votre pays. Recyclez les matériaux selon les filières locales. Ne jetez pas l'appareil avec les déchets ménagers.

MODE D'EMPLOI 264140 BARTSCHER

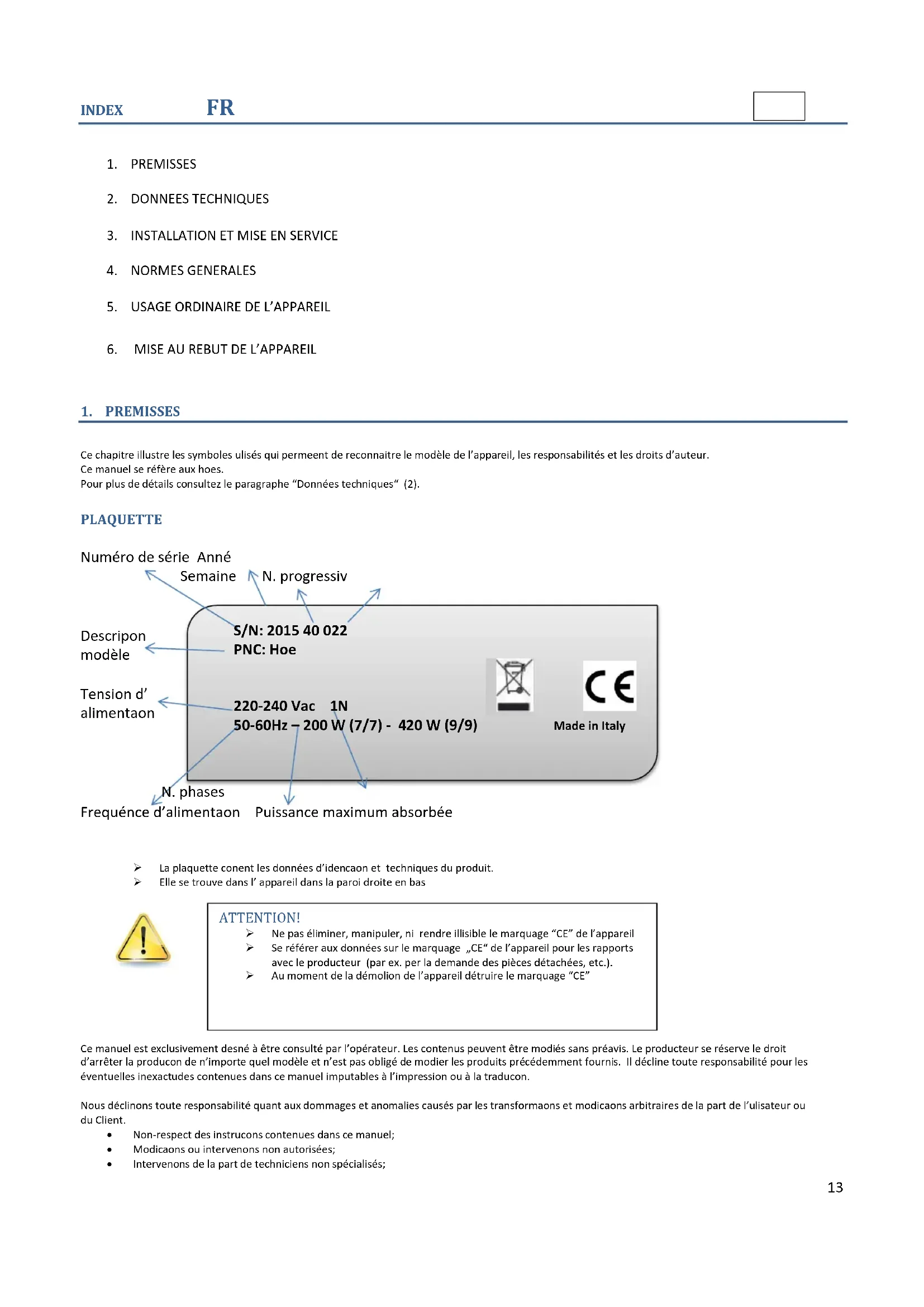

Ce chapitre illustre les symboles utilisés qui permet de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur. Ce manuel se réfère aux hoses. Pour plus de détails consultez le paragraphe "Données techniques" (2).

Numéro de série Anné Semaine N. progressiv S/N: 2015 40 022 PNC: Hoe Descrion modèle Tension d' alimentaon 220-240 Vac 1N 50-60Hz - 200 W (7/7) - 420 W (9/9) N. phases Frequence d'alimentaon Puissance maximum absorbée Made in Italy

La plaquette contient les données d'identification et techniques du produit. Elle se trouve dans l'appareil dans la paroi droite en bas.

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage „CE“ de l'appareil pour les rapports avec le producteur (par ex. pour la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d’arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les éventuelles inexactitudes contenues dans ce manuel imputables à l'impression ou à la traduction.

Nous déclinons toute responsabilité quant aux dommages et anomalies causés par les transformations et modifications arbitraires de la part de l'utilisateur ou du Client.

• Non-respect des instructions contenues dans ce manuel; • Modifications ou interventions non autorisées; • Interventions de la part de techniciens non spécialisés;

• Entretien négligent; • Usage impropre de l'appareil;
• Événements exceptionnels et imprévisibles; • Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail;
• La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

2. Donnees techniques

HOTTES

Tension d'alimentaon	V	220-240
Fréquence	Hz	50-60
Puissance maximum absorbée	W (7/7) (9/9)	200/420
Courant max absorbé	A (7/7) (9/9)	2/3,15
Variaon de tension maximum		+/- 10%
Variaon de fréquence maximum	consécuve	+/-1%
Variaon maximum de fréquence	Bref période	+/- 2%

Attention!

L'installation de l'énergie électrique et les locaux où les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut :

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface; Au cours de déplacements ne pas pousser ni traîner l'appareil pour éviter de l'endommager; Manipuler les appareils avec un chariot élévateur, introduire les fourches du chariot sous la palette, soulever l'appareil et l'amener dans le local où il doit être installé en veillant à ce que la charge ne soit pas déséquilibrée; Placez l'appareil en qu'il soit stable, faire réaliser les travaux de maçonnerie qui s'imposent, en respectant la côte de 1900/2000 mm entre le sol et la dalle et que le pourtour de la dalle doit déborder de 200 mm minimum par rapport à la zone d'installation des appareils de cuisson; Le montage de la dalle peut être effectué à l'aide des pitons et des chaînes fournis. Si le support est en briques vides, il est possible d'utiliser des chevilles chimiques à ampoule (non fournies).

Attention!

Les pitons et les chaînes sont fournis uniquement pour supporter le poids des hoes.

Faire des marques au plafond ou au mur pour le montage des chevilles et percer le mur; Introduire les chevilles et ajuster la longueur des chaînes; Monter les pitons directement sur la houe en exploitant les trous déjà prévus sur le bord supérieur; ➢ Relier les pitons à l'aide des chaînes et des crochets en « S »; Raccorder à un conduit de cheminée en parfait état donnant directement à l'extérieur et de dimensions adaptées au débit de fumées évacuées par la houe; S'assurer que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau;

Vérifier que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil; Il est indispensable de raccorder l'appareil à une prise de terre efficace; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un pôle dispositif de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation; Le variateur de vitesse, fourni en option, doit être placé dans un point facilement accessible, protégé contre les chocs et à l'écart des sources de chaleur. Pour le branchement, respecter le schéma figurant à l'intérieur du régulateur; Les lampes fournies en option, doivent être branchées par des câbles d'alimentation (220V monophasée); En cas de doutes sur le fonctionnement du raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

Après les opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisé seulement pour l'usage pour lequel il a été conçu; c'est-à-dire pour aspirer les fumées pendant la cuisson. Tout autre usage doit être considéré impropre.

Attention!

Éviter toute manipulation d'éléments sans protection adéquate ➢ Installer les appareils dans les locaux suffisamment aérés.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est destiné à être utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des parties chaudes et électriques : éviter toute manipulation d'éléments sans protections adéquates. Pendant la manipulation périodique il faut adopter des précautions adéquates.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

5. Usage ordinaire de l'appareil

Brancher l'appareil par l'interrupteur installé en amont.

Contrôler l'efficacité du système en respectant les spécifications prévues (absorption électrique, débit d'air, fonctionnalité du système de néoyage, contrôle du bon fonctionnement de l'éclairage, etc.)

Une fois le service terminé, débrancher l'appareil par l'interrupteur installé en amont.

Pour le nettoyage interne et extérieur utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces par un chiffon mouillé.

Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démantibler le conformément aux normes en vigueur dans le pays d'utilisation.
