264150 - Hotte BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Marque	Bartscher
Modèle	264150
Catégorie	Hotte
Tension d'alimentation	220-240 V
Fréquence	50-60 Hz
Puissance maximum absorbée	200 W (7/7) / 420 W (9/9)
Courant maximum absorbé	2 A (7/7) / 3,15 A (9/9)
Type de produit	Hotte aspirante professionnelle
Fonctions principales	Aspiration des fumées de cuisson, éclairage intégré, variateur de vitesse (optionnel)
Installation	À fixer au plafond ou au mur, distance sol-dalle 1900-2000 mm, débord de dalle min. 200 mm
Raccordement électrique	Prise de terre obligatoire, disjoncteur adapté, par électricien qualifié
Entretien et nettoyage	Eau chaude et détergent neutre, brosse douce ou éponge
Pièces détachées incluses	Panneau supérieur, panneau moteur, panneau latéral, panneau central, ventilateur, filtre, lampe, vis, écrous, rondelles
Options	Variateur de vitesse, lampes supplémentaires
Normes de sécurité	CE, mise à la terre, protection contre les chocs électriques, installation conforme
Utilisation prévue	Aspiration des fumées pendant la cuisson uniquement
Mise au rebut	Conforme aux normes en vigueur, démontage par un professionnel

FOIRE AUX QUESTIONS - 264150 BARTSCHER

Comment installer la hotte Bartscher 264150 ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte au plafond ou au mur à l'aide des pitons et chaînes fournis. Respectez une distance de 1900-2000 mm entre le sol et la dalle, et un débord de dalle d'au moins 200 mm. Raccordez à un conduit de cheminée extérieur et à une prise de terre.

Quelle est la tension d'alimentation requise ?

La hotte fonctionne sous une tension de 220-240 V et une fréquence de 50-60 Hz. La puissance maximale absorbée est de 200 W (modèle 7/7) ou 420 W (modèle 9/9), avec un courant de 2 A ou 3,15 A respectivement.

Comment nettoyer la hotte ?

Utilisez de l'eau chaude et un détergent neutre avec une brosse douce ou une éponge. Rincez à l'eau claire et essuyez avec un chiffon humide. Ne pas utiliser de produits abrasifs.

Quels sont les filtres utilisés et comment les entretenir ?

La hotte est équipée de filtres métalliques. Ils doivent être nettoyés régulièrement à l'eau chaude et au détergent neutre. Consultez la notice pour les remplacer si nécessaire.

Puis-je utiliser un variateur de vitesse ?

Oui, un variateur de vitesse est disponible en option. Il doit être installé par un électricien qualifié et placé dans un endroit accessible, à l'abri des chocs et de la chaleur. Suivez le schéma de branchement fourni avec le variateur.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation électrique et les fusibles. Si le problème persiste, contactez un service technique agréé. N'essayez pas de réparer vous-même l'appareil.

La hotte est-elle conforme aux normes de sécurité ?

Oui, l'appareil porte le marquage CE et doit être installé conformément aux normes en vigueur. Une mise à la terre efficace est obligatoire. Toutes les interventions électriques doivent être effectuées par un électricien qualifié.

Quelles sont les dimensions de la hotte ?

Les dimensions exactes ne sont pas spécifiées dans la notice. Veuillez consulter la plaque signalétique ou contacter le service client Bartscher pour plus d'informations.

Puis-je installer la hotte sans conduit extérieur ?

Non, la hotte doit être raccordée à un conduit de cheminée en bon état donnant directement à l'extérieur. Le recyclage d'air n'est pas prévu pour ce modèle.

Comment remplacer la lampe ?

Débranchez l'appareil. Retirez le panneau de protection et remplacez la lampe défectueuse par une lampe de même type et puissance. Remontez le panneau. Si nécessaire, faites appel à un professionnel.

MODE D'EMPLOI 264150 BARTSCHER

Ce chapitre illustre les symboles utilisés qui permettent de reconnaître le modèle de l'appareil, les responsabilités et les droits d'auteur. Ce manuel se réfère aux hoes. Pour plus de détails consultez le paragraphe "Données techniques" (2).

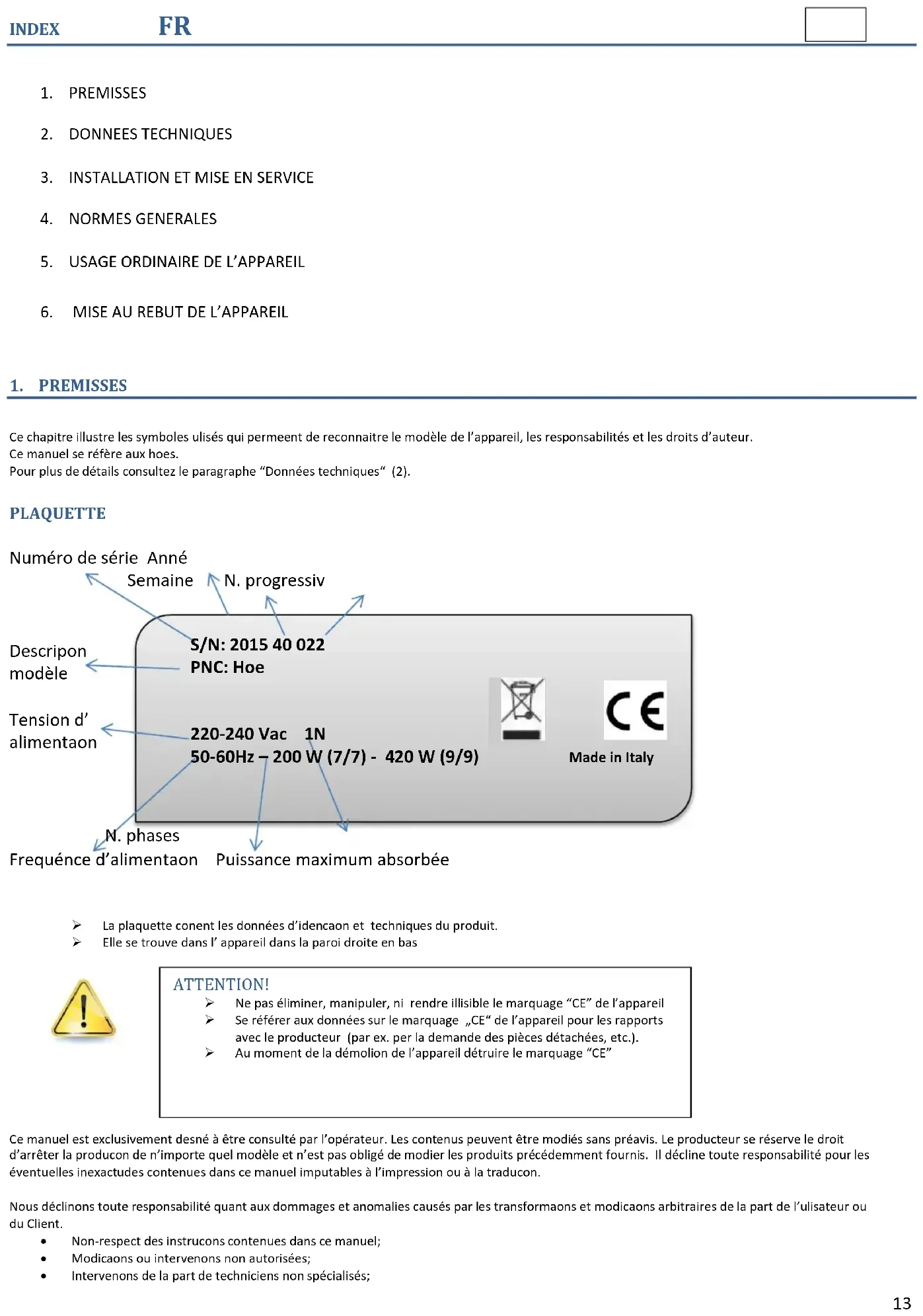

Plaqutte

La plaquette contient les données d'identification et techniques du produit.

Elle se trouve dans l'appareil, dans la paroi droite en bas.

Attention!

Ne pas éliminer, manipuler, ni rendre illisible le marquage "CE" de l'appareil. Se référer aux données sur le marquage „CE" de l'appareil pour les rapports avec le producteur (par ex. pour la demande des pièces détachées, etc.). Au moment de la démolition de l'appareil, détruire le marquage "CE".

Ce manuel est exclusivement destiné à être consulté par l'opérateur. Les contenus peuvent être modifiés sans préavis. Le producteur se réserve le droit d'arrêter la production de n'importe quel modèle et n'est pas obligé de modifier les produits précédemment fournis. Il décline toute responsabilité pour les éventuelles inexactitudes persistantes dans ce manuel imputables à l'impression ou à la traduction.

Nous déclinons toute responsabilité quant aux dommages et anomalies causés par les transformations et modifications arbitraires de la part de l'utilisateur ou du Client.

Non-respect des instructions contenues dans ce manuel; Modifications ou interventions non autorisées; Interventions de la part de techniciens non spécialisés;

• Entretien négligent; Usage impropre de l'appareil;
• Événements exceptionnels et imprévisibles; Non-application des dispositions en vigueur dans le pays d'utilisation en matière de sécurité, d'hygiène et de santé sur le lieu de travail; La responsabilité d'identification et du choix des équipements de protection individuelle appropriés ainsi que la formation du personnel sur les normes de sécurité et prévention des incendies est à la charge de l'employeur.

HOTTES

Tension d'alimentation

Fréquence

Puissance maximum absorbée

Courant max absorbé

Variation de tension maximum

Variation de fréquence maximum

Variation maximum de fréquence

V	220-240
Hz	50-60
W (7/7) (9/9)	200/420
A (7/7) (9/9)	2/3,15
	+/- 10%
consécuve	+/-1%
Bref période	+/- 2%

Attention!

L'installation de l'énergie électrique et les locaux ou les appareils sont installés doivent satisfaire les normes en matière de sécurité, de prévention des accidents et de protection contre l'incendie en vigueur dans le pays d'utilisation; en cas contraire, le fabricant décline toute responsabilité en cas de dommages directs ou indirects aux biens ou aux personnes.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des électriciens qualifiés

Avant la mise en service de l'appareil, il faut :

Éliminer l'emballage, enlever le film en faisant attention à ne pas rayer la surface; Au cours de déplacements, ne pas pousser ni trainer l'appareil pour éviter de l'endommager; Manipuler les appareils avec un chariot élévateur, introduire les fourches du chariot sous la palette, soulever l'appareil et l'amener dans le local où il doit être installé en veillant à ce que la charge ne soit pas déséquilibrée; Placez l'appareil en le plaçant de manière stable, faire réaliser les travaux de maçonnerie qui s'imposent, en respectant la cote de 1900/2000 mm entre le sol et la dalle et que le pourtour de la dalle doit déborder de 200 mm minimum par rapport à la zone d'installation des appareils de cuisson; Le montage de la dalle peut être effectué à l'aide des pitons et des chaînes fournis. Si le support est en briques vides, il est possible d'utiliser des chevilles chimiques à ampoule (non fournies).

Attention!

Les pitons et les chevilles sont fournis uniquement pour supporter le poids des hoes.

Faire des marques au plafond ou au mur pour le montage des chevilles et percer le mur;

Introduire les chevilles et ajuster la longueur des chaînes; Monter les pitons directement sur la côte en exploitant les trous déjà prévus sur le bord supérieur; Relier les pitons à l'aide des chaînes et des crochets en « S »; Raccorder à un conduit de cheminée en parfait état et donnant directement à l'extérieur et de dimensions adaptées au début de fumées évacuées par la côte; S'assurer que la tension d'alimentation de l'appareil indiquée sur la plaque avec les données nominales correspond à la tension de réseau;

Vérifier que l'alimentation électrique de l'installation prévue est en mesure de supporter la charge effective de courant, et qu'elle est conforme aux normes en vigueur dans le pays d'utilisation de l'appareil; Il est indispensable de raccorder l'appareil à une prise de terre efficace; En cas de branchement direct de l'appareil (sans prise) il faut prévoir un dispositif qui en assure la déconnexion du réseau. Doit être installé un disjoncteur disposant de déconnexion avec un écart de contacts en fonction de catégorie de surtension III, conformément aux règles d'installation; Le variateur de vitesse, fourni en option, doit être placé dans un point facilement accessible, protégé contre les chocs et à l'écart des sources de chaleur. Pour le branchement, respecter le schéma garanti à l'intérieur du régulateur; Les lampes fournies en option, doivent être branchées par des câbles d'alimentation (220V monophasé); En cas de doutes sur le fonctionnement du - raccordement équipotentiel de terre, ou sur les aspects liés à la sécurité électrique, contacter un électricien qualifié. Le symbole ci-dessous identifie la compensation de potentiel:

Le Constructeur décline toute responsabilité en cas de branchement effectué par l'utilisateur ou par personnes non qualifiées.

Attention!

À la fin des opérations d'installation, le déballage doit être effectué conformément aux normes en vigueur dans le pays d'utilisation

Cet appareil doit être utilisément pour l'usage pour lequel il a été conçu; c'est-à-dire pour aspirer les fumées pendant la cuisson. Tout autre usage doit être considéré interdit.

Attention!

Éviter toute manipulation d'éléments sans protection ajusté

Installer les appareils dans les locaux susceptibles d'être aérés.

4. NORMES Generales

Le Constructeur décline toute responsabilité dérivant de manipulations de l'appareil. Cet appareil est dès à présent utilisé par personnel qui doit être formé et a bien compris les instructions données et, notamment, celles concernant les aspects liés à la sécurité et à la prévention des incendies. Dans l'appareil il y a des pare-chocs et électriques : éviter toute manipulation d'éléments sans protections adéquates. Pendant la manipulation périodique il faut adopter des précautions adéquates.

Attention!

Toutes les interventions électriques en amont de l'appareil doivent être effectuées par des electriciens qualifiés

5. Usage ordinaire de l'appareil

Brancher l'appareil par l'interrupteur installé en amont.

Contrôter l'efficacité du système en respectant les spécifications prévues (absorption électrique, débit d'air, fonctionnalité du système de nétoyage, contrôle du bon fonctionnement de l'éclairage, etc.)

Une fois le service est terminé, débrancher l'appareil par l'interrupteur installé en amont.

Pour le nettoyage interne et extérieur utiliser de l'eau chaude et, le cas échéant, un détergent neutre, une brosse souple ou une éponge. Rincer toutes les surfaces par un chiffon mouillé.

Lorsque l'on prévoit de ne pas utiliser l'appareil pendant une longue période de temps, il faut le conserver dans un endroit à l'abri de l'humidité.

6. Mise au rebut de l'appareil/recycling

À la fin de la vie de l'appareil, démonter le conformément aux normes en vigueur dans le pays d'utilisation.

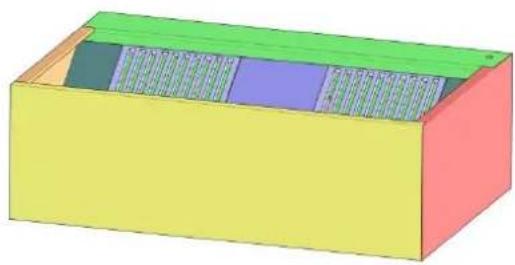

POS./POS. CODICE/ITEM NO. DESCrizION/DESCRIPTION/BESCHREIBUNG/DESCRIPTION
