Type de produit	Capteur de pression électronique
Modèle	PB0224 (série PB5)
Plage de mesure	0...400 bar selon variante (PB5xx0 à PB5xx7)
Alimentation	18...30 V DC
Courant de sortie max	250 mA
Protection électrique	Court-circuit, inversion de polarité, surcharge, watchdog intégré
Consommation	50 mA
Répétabilité	< ± 0,25 % de l'étendue de mesure
Précision du point de commutation	< ± 2,0 % de l'étendue de mesure
Dérive en température	< ± 0,3 % de l'étendue de mesure par 10 °C
Température ambiante	-25...80 °C
Température du fluide	-25...80 °C
Température de stockage	-40...100 °C
Matières en contact avec le fluide	INOX 303, céramique, FPM (Viton)
Matériau du boîtier	EEPDM/X, FPM, NBR, PA, Pocan, PC, INOX 304
Indice de protection	IP 65/III ou IP 67/III selon variante
Tenue aux chocs	50 g (11 ms)
Tenue aux vibrations	20 g (10-2000 Hz)
Cycles de commutation	Minimum 100 millions
Fonctions principales	Détection de pression, commutation par hystérésis, affichage LED à 10 segments
Type de sortie	Transistor N.O. ou N.F. configurable
Raccordement électrique	Connecteur femelle IFM (schéma de branchement fourni)
Montage	Process adapté (voir étiquette Port Size)
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer l'extérieur avec un chiffon sec ; ne pas immerger
Sécurité	Lire la notice avant utilisation ; vérifier la compatibilité des matières avec le fluide ; éviter les pics de pression ; dépressuriser avant montage/démontage
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; contacter le SAV IFM

FOIRE AUX QUESTIONS - PB0224 IFM

Comment régler le point de consigne haut (S) ?

Appuyez sur le bouton SET S pendant 5 secondes pour entrer en mode programmation. Maintenez-le enfoncé jusqu'à ce que la valeur désirée soit atteinte, puis appuyez brièvement sur ENTER S pour confirmer.

Comment régler le point de consigne bas (R) ?

En mode programmation, utilisez le bouton SET R comme pour le point haut, puis confirmez avec ENTER R.

Que signifient les LED vertes ?

Les LED vertes affichent la pression actuelle du circuit par pas de 10 % de l'étendue de mesure. Une LED fixe indique la valeur entière, une LED clignotante indique la décimale (1/10).

Que signifie la LED jaune ?

La LED jaune indique l'état de commutation de la sortie. Elle est allumée lorsque la sortie est active (seuil atteint).

Comment verrouiller ou déverrouiller l'appareil ?

Appuyez simultanément sur les deux boutons-poussoir (SET S et SET R) pendant 10 secondes. L'affichage s'éteint brièvement pour confirmer le verrouillage ou le déverrouillage.

Que faire si toutes les LED clignotent ?

Cela indique un court-circuit sur la sortie. Vérifiez le câblage et éliminez le défaut.

Quelle est la pression maximale autorisée ?

La pression maximale dépend du modèle (ex. PB5xx0 : 400 bar). Ne jamais dépasser la pression d'éclatement indiquée sur l'appareil, même brièvement.

Puis-je utiliser ce capteur avec des gaz ?

Oui, mais la pression est limitée à 25 bar maximum pour les fluides gazeux.

Comment choisir entre N.O. et N.F. ?

Le capteur peut être configuré en contact normalement ouvert (N.O.) ou normalement fermé (N.F.). Consultez le schéma de branchement dans la notice pour le raccordement.

L'appareil est-il protégé contre les inversions de polarité ?

Oui, il intègre une protection contre l'inversion de polarité, les courts-circuits et les surcharges.

MODE D'EMPLOI PB0224 IFM

Capteur de pression électronique PB5

Éléments de service et d'indication

①	LED vertes	visualisation de la pression du circuit (LED allumées,) et du point de consigne (LED clignotante,)
②	LED jaune	état de commutation; allumée si la sortie a commuté
③	bouton SET S / ENTER R	visualisation et réglage du point de consigne haut (S); confirmation du point de consigne bas (R)*
④	bouton SET R / ENTER S	visualisation et réglage du point de de consigne bas (R); confirmation du point de consigne haut (S)*
		* Réglage en appuyant sur le bouton-poussoir et le maintainant appuyé, pas à pas en appuyant sur le bouton-poussoir plusieurs fois

Contenu

Remarque sur la sécurité. page 20

1. Fonctionnement et caractéristiques... page 20
2. Modes de fonctionnement page 22
3. Montage page 23
4. Raccordement électrique page 23
5. Programmation 1, page 24
6. Mise en service / Fonctionnement 25
7. Données techniques page 25 Dimensions page 26

Structure du menu

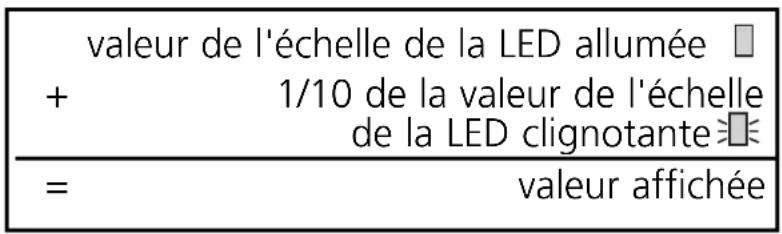

Affichage S / R en pas de 1% = valeur la LED allumée ( ☐ ) + 1/10 de la valeur de la LED clignotante ( ☑)		PBxxx3 0 ... 25 bar
PBxxx0 0 ... 400 bar	120bar + 32bar = 152bar	PBxxx4 0 ... 10 bar	12345678910OUT 3bar + 0,8bar = 3,8bar
PBxxx1 0 ... 250 bar	75bar + 20bar = 95bar	PBxxx6 0 ... 2.5 bar	0.250 0,75bar + 0,2bar = 0,95bar
PBxxx2 0 ... 100 bar	30bar + 8bar = 38bar	PBxxx7 0 ... 1 bar	0.1 0,3bar + 0,08bar = 0,38bar

FANCAIS

Remarque sur la sécurité

Avant la mise en service de l'appareil, veuillez lire la description du produit. Assurez-vous que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation.

Le non-respect des remarques ou des données techniques peut provoquer des dommages matériels et/ou corporels.

Pour toutes les applications, veuillez vérifier la compatibilité des matières du produit (voir données techniques) avec les fluides sous pression à mesurer.

Pour les fluides gazeux sous pression, l'emploi est toujours limité à 25 bar maximum.

1. Fonctionnement et caractéristiques

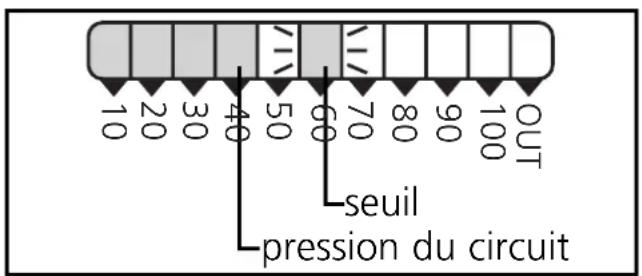

Le capteur de pression détecte la pression du circuit et indique par un signal de commutation si la valeur préselectionnée est atteinte ou non. De plus, une rampe de LED visualise la pression actuelle du circuit et le seul de commutation (en pas de 10% ).

LED allumée

LED clignotante

Éviter les pics de pression statiques et dynamiques qui dépassent la valeur de surpression indiquée.

Même si la pression d'éclatement est dépassée brièvement, l'appareil peut être détruit (danger de blessures)!

Indication de la pression actuelle du circuit à partir de 5% de la valeur de l'etendue de mesure. "Toutes les LED ETEINTES" ne peuvent pas dire que le circuit n'est pas sous pression!

L'appareil

• peut être utilisé en N.O. ou N.F.
• et travaillée avec la fonction hystérésis.

Si la pression du circuit augmente, la sortie commute lorsque la consigne haute est atteinte (S); si la pression du circuit diminue de nouveau, la sortie ne commute que lorsque la consigne basse (R) est atteinte.

L'hystérisis est régable: D'abord la consigne haute est réglée, ensuite à la différence souhaitée la consigneasse.

Plage de réglage:

N° de commande	Consigne haute (S)	Consigne BASSE (R)	en pas de
PB5xx0 20	400 bar 12 ... 392	bar 4 bar
PB5xx1	12,5 ... 250 bar 7	5 ... 245 bar 2,5 bar
PB5xx2	5 ... 100 bar 3	98 bar 1 bar
PB5xx3	1,25 ... 25 bar 0,75 ... 24,5 bar 0,25 bar
PB5xx4	0,5 ... 10 bar 0,3	... 9,8 bar	0,1 bar
PB5xx6	0,125 ... 2,5 bar	0,075 ... 2,45 bar	0,025 bar
PB5xx7	0,05 ... 1,0 bar	0,03 ... 0,98 bar 0	01 bar

2. Modes de fonctionnement

Mode Run (mode de fonctionnement normal), mode Display (visualisation du point de consigne haut / bas), mode programmation (réglage du point de consigne haut / bas).

Mode run:

Après la mise sous tension, l'appareil se trouve en mode Run. Il surveille et commute la sortie transistor selon l'hystérésis réglée.

Les LED vertes indiquent la pression actuelle du circuit, la LED jaune indique l'état de commutation de la sortie.

En appuyant brièvement sur le bouton-poussoir "SET S" ou "SET R" l'appareil passe en mode Display. En ce mode il reste opérationnel et le point de consigne haut / bas régles peuvent être lus en pas de 1%.

• Si un bouton-poussoir est appuyé brièvement, la valeur correspondante est indiquée pendant env. 5s. Ensuite l'appareil se remet en mode RUN.

Mode de programmation:

L'appareil passe en mode de programmation si le bouton-poussoir "SET S" ou "SET R" est appuyé pendant 5s. En ce mode, il reste opérationnel avec les paramètres existants jusqu'à ce que les modifications soient terminées.

Le point de consigne haut peut être changé en appuyant sur le bouton-poussoir "SET S" et confirmé en appuyant sur le bouton-poussoir "ENTER S". Le point de consigne bas peut être changé en appuyant sur le bouton-poussoir "SET R" et confirmé en appuyant sur le bouton-poussoir "ENTER R". L'appareil se remet en mode RUN si aucun bouton n'a été appuyé pendant 5s.

3. Montage

Avant de monter / démonter le capteur, s'assurer que la pression n'est pas appliquée au circuit.

Monter le capteur de pression à l'aide d'un montage process approprié (voir étiquette "Port Size").

4. Raccordement électrique

L'appareil doit être monté par un électricien.

Les règlements nationaux et internationaux relatifs à l'installation de matériel électrique doivent être respectés.

Alimentation Selon EN50178, TBTS, TBTP.

Mettre l'installation hors tension avant le raccordement.

Schéma de branchement:

Couleurs des fils conducteurs des connecteurs femelles IFM:

Augmenter le point de consigne haut / point de consigne bas

1	Appuyer sur le bouton SET S* etmaintenir appuyé jusqu'à ce que le seuil de commutation désiré soit atteint. Dés que l'indication est en marche, le seuil de commutation peut être augmenté (pas à pas en appuyant sur le bouton-poussoir plusieurs fois ou continulement en le maintainant appuyé).	→	Après 5s la LED clignotante passé de gauche à droite. Lorsque la LED 9 est atteinte, elle returne à la LED 0 et la LED qui est constamment allumée avance d'un pas.**
2	Appuyer sur le bouton ENTER S* brièvement (confirmation).	→	Le seuil de commutation devient effectif; l'appareil devient opérationnel.

• Bouton SET R pour régler le point de consigne bas Bouton ENTER R pour confirmer le réglage du point de consigne bas Le point de consigne haut (S) est always plus élevé que le point de consigne bas. Des valeurs pour S plus élevées que R ne sont pas acceptées. **Dépassement: Si la LED clignotant et la LED allumée dépassent la valeur de réglage maximum, le cycle recommence à la valeur de réglage minimum.

Réduire le point de consigne haut / bas

Laisser les LED clignotantes et allumées passer jusqu'à la valeur de réglage maximum. Ensuite le cycle recommence à la valeur de réglage minimum.

Blocage / déblocage

L'appareil peut être verrouillé afin d'éviter une fausse programmation non intentionnelle : Appuyer sur les deux boutons-poussoir pendant 10s. La visualisation s'éteint brièvement (confirmation du blocage / déblocage). Appareil livre : non bloqué.

6. Mise en service / fonctionnement

Après le montage, le câblage et le réglage, vérifier le bon fonctionnement de l'appareil. Signaux de début durant le fonctionnement : Toutes les LED clignotent lors d'un court-circuit.

7. Données techniques

Tension d'alimentation [V]	18 ... 30 DC
Courant de sortie [mA]	250 protection courts-circuits, protection inversion de polarité / protection surcharges, chien de garde intégré Chute de tension [V] < 2 Consommation [mA] 50
Répétabilité [% de l'etendue de mesure]	< ± 0,25 Précision du point de commutation [% de l'etendue de mesure] < ± 2,0 Dérive / température [% de l'etendue de mesure par 10°C] < ± 0,3 dans la plage de température [°C] -25 ... +80 Retard à la disponibilité [s] 0,2
Matières en contact avec le fluide INOX 303; céramique; FPM (Viton) Boîtier EEPDM/X (Santoprène); FPM (Viton); NBR (Buna N); PA; Pocan; PC (Macrolon); INOX 304 Protection PB5x00...PB5x07 IP 65/III Protection PB5x20...PB5x22 IP 67/III Protection PB5x23...PB5x27 IP 65* / III Résistance d'isolation [MΩ] > 100 (500 V DC) Tenue aux chocs [g] 50 (DIN / CEI 68-2-27, 11ms) Tenue aux vibrations [g] 20 (DIN / CEI 68-2-6, 10 - 2000 Hz) Cycles de commutation min. 100 millions Température ambiente [°C] -25 ...+80 Température du fluide [°C] -25 ...+80 Température de stockage [°C] -40 ...+100 CEM CEI 1000/4/2 ESD (décharges électro.): 4/8 KV CEI 1000/4/3 HF (champs électro.): 10 V/m CEI 1000/4/4 Burst: 2 KV CEI 1000/4/6 HF (perturb. conduite): 10 V

*Protection renforcée (IP 67) avec accessoires (No de commande E30038).
